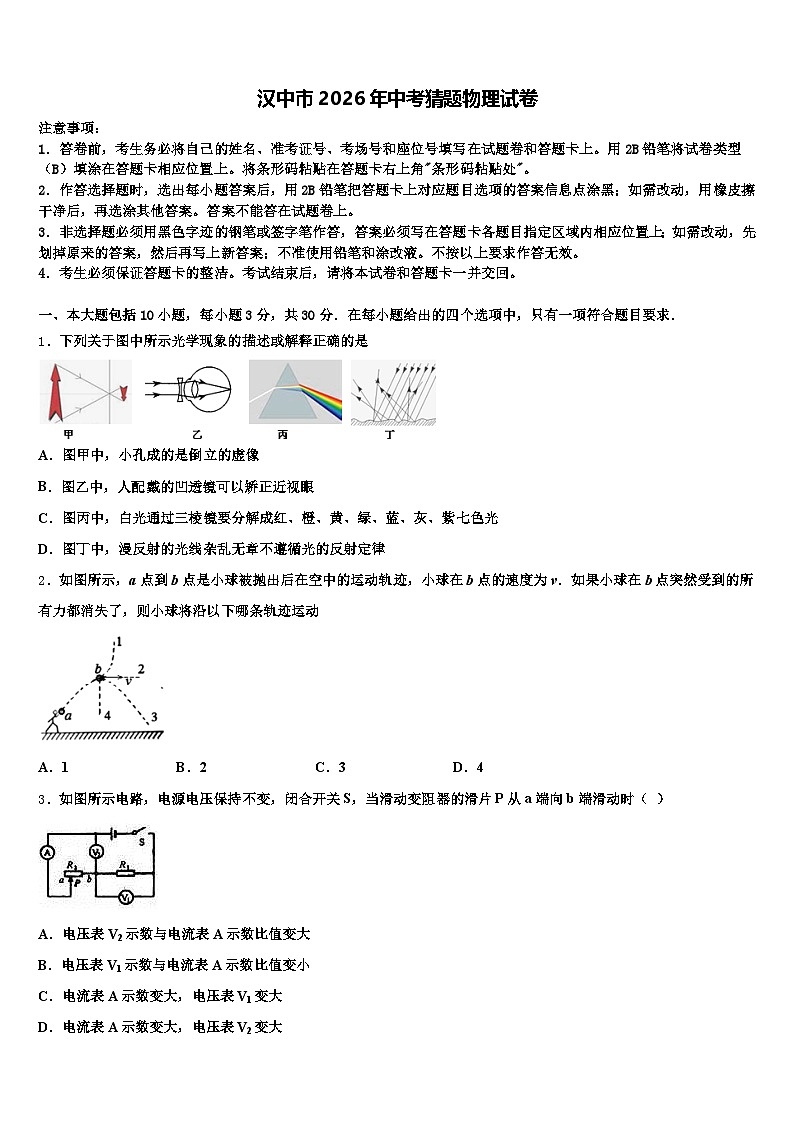

汉中市2026年中考猜题物理试卷（含答案解析）

这是一份汉中市2026年中考猜题物理试卷（含答案解析），共15页。试卷主要包含了考生必须保证答题卡的整洁，下列说法中错误的是，在下列措施中，为了减小压强的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．下列关于图中所示光学现象的描述或解释正确的是
A．图甲中，小孔成的是倒立的虚像
B．图乙中，人配戴的凹透镜可以矫正近视眼
C．图丙中，白光通过三棱镜要分解成红、橙、黄、绿、蓝、灰、紫七色光
D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律
2．如图所示，a点到b点是小球被抛出后在空中的运动轨迹，小球在b点的速度为v．如果小球在b点突然受到的所有力都消失了，则小球将沿以下哪条轨迹运动
A．1B．2C．3D．4
3．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（ ）
A．电压表V2示数与电流表A示数比值变大
B．电压表V1示数与电流表A示数比值变小
C．电流表A示数变大，电压表V1变大
D．电流表A示数变大，电压表V2变大

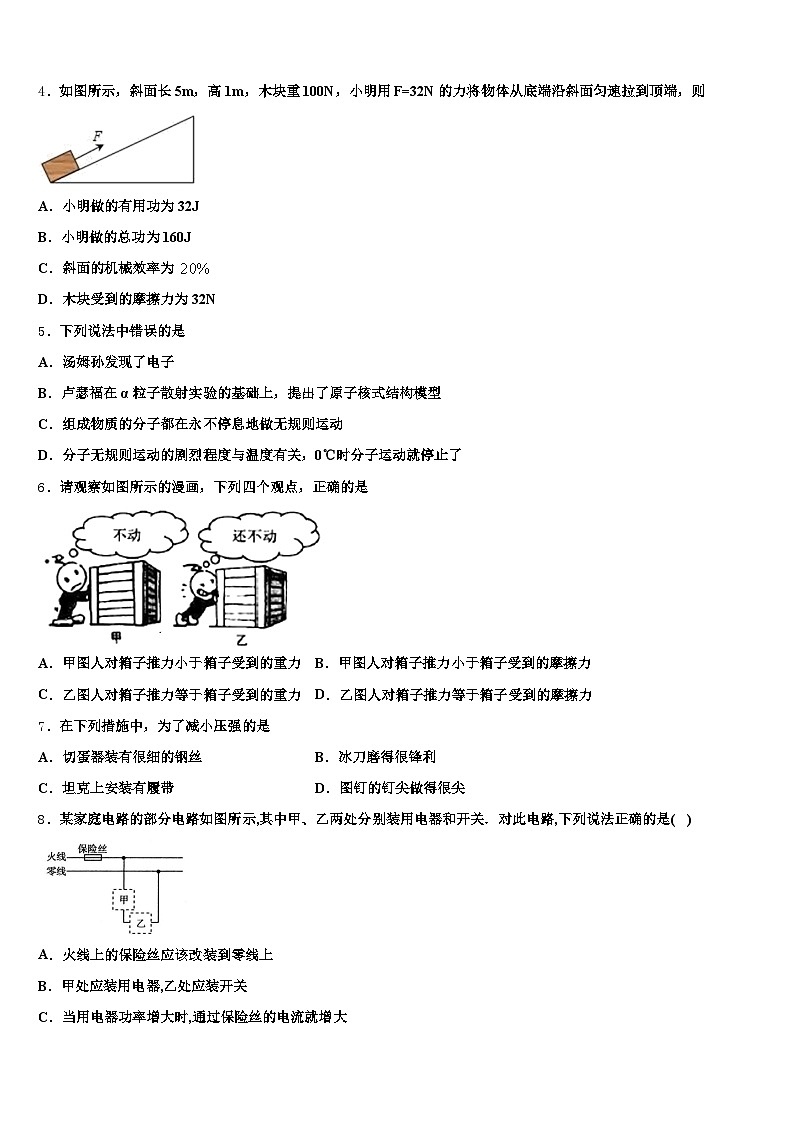

4．如图所示，斜面长 5m，高 1m，木块重 100N，小明用 F=32N 的力将物体从底端沿斜面匀速拉到顶端，则
A．小明做的有用功为 32J
B．小明做的总功为 160J
C．斜面的机械效率为
D．木块受到的摩擦力为 32N
5．下列说法中错误的是
A．汤姆孙发现了电子
B．卢瑟福在α粒子散射实验的基础上，提出了原子核式结构模型
C．组成物质的分子都在永不停息地做无规则运动
D．分子无规则运动的剧烈程度与温度有关，0℃时分子运动就停止了
6．请观察如图所示的漫画，下列四个观点，正确的是
A．甲图人对箱子推力小于箱子受到的重力B．甲图人对箱子推力小于箱子受到的摩擦力
C．乙图人对箱子推力等于箱子受到的重力D．乙图人对箱子推力等于箱子受到的摩擦力
7．在下列措施中，为了减小压强的是
A．切蛋器装有很细的钢丝B．冰刀磨得很锋利
C．坦克上安装有履带D．图钉的钉尖做得很尖
8．某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是( )

A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
9．饺子是大家最喜爱的食物之一，俗话说得好：好吃不过饺子．有关包饺子和煮饺子过程中涉及的物理知识，下列说法不正确的是（ ）
A．将剁馅的菜刀磨锋利是通过减小受力面积来增大压强
B．包饺子时闻到饺子馅的香味说明分子在不断运动
C．将饺子皮捏成漂亮的花纹说明力可以改变物体的形状
D．煮饺子时饺子内能增大是通过做功实现的
10．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是
A．电流表A1的示数变小，电流变A2的示数变大
B．电流表A1的示数和电流表A2的示数同时变大
C．电压表的示数变大，电流表A1的示数变小
D．电压表的示数不变，电流表A2的示数变小
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图所示，若O点为滑轮的支点，其中支点位置正确的是______（选填“A”或“B”）；若物体所受重力均为20牛，不计滑轮重力及摩擦，当用力F2匀速提升物体时，力F2为________牛；若F2使物体匀速上升2米，则物体的重力势能________（选填“增大”、“减小”或“不变”）。
12．暑假期间，爸爸带小兰去森林探险，她看见阳光透过树叶的隙在地上留下圆形光斑，光斑的形成是由于在同种介质中_____，同时还看见树林边溪水中的“游动的小鱼”这是由于_____在水中所成的虚像。
13．一束光线从空气射到某透明的介质中，测得反射光线与人射光线的夹角是90°，折射光线与反射光线夹角为105°,则反射角的大小为________，折射角的大小为_______．
14．在一个底面积为200cm2、高度为20cm的圆柱形薄壁玻璃容器底部，放入一个边长为10cm的实心正方体物块，然后逐渐向容器中倒入某种液体．图反映了物块对容器底部压力的大小F与容器中倒入液体的深度h（0～6cm）之间的关系．由此可知这种液体的密度大小为________kg/m3，当倒入液体的深度h为l2cm时，物块对容器的底部压力的大小F为________N．
15．如图所示，AOB为一轻质杠杆，O为支点，AO=OB.在杠杆右端A处用细绳悬挂重为20N的物体，当AO段处于水平位置时，为保持杠杆平衡，需在B端施加最小的力为F1=__N；若在B端施加一竖直向下的力F使杠杆AOB匀速转动到BO处于水平位置，当BO段在水平位置时保持杠杆平衡，这时在B端施加最小的力为F2将______（选填“小于”、“等于”或“大于”） F1。
16．将质量为0.2kg、体积为250cm3的木块放入烧杯的水中，静止时如图所示，木块所受浮力的大小为_____N，木块排开水的重力为_______N。放入木块后，水对杯底的压强_____(选填变大、变小或不变)。（g取10N/kg）
17．利用微信“扫一扫”功能，通过智能手机的摄像头扫描二维码（如图甲）可快速获取网络信息，手机摄像头相当于一个凸透镜，二维码到摄像头的距离应满足_____的条件．
如图乙所示，蜡烛恰好在光屏上成清晰的像．将光屏移至刻度线10cm处，蜡烛向_____（远离/靠近）透镜方向移动，光屏上能再次成清晰的像．保持透镜位置不变，仅将蜡烛和光屏位置交换，光屏上可观察到倒立_____的实像．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，给电磁铁M通电，发现弹簧开始被压缩，过一会儿，条形磁铁和弹簧重新处于静止．此时把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短．请用笔画线代替导线，把电路连接完整(导线不能交叉，弹簧在其弹性限度内)．
19．根据图中的折射光线画出相应的入射光线．
（________）
20．小明用如图所示实验装置研究“滑动摩擦力的大小与接触面积有无关系”．
（1）下面是他的主要实验步骤，请你把步骤补充完整．
①将一端装有定滑轮的平直长木板固定在水平桌面上，如图所示组装器材．将材质相同，底面积是36cm2正方体木块A叠放在底面积是16cm2正方体木块B上，调整定滑轮支架的倾斜角度，将正方体木块B相连的细线绷直后与长木板表面平行，并在表格中记入木块B和木块A的底面积．
②将细线的另一端与调好的弹簧测力计相连，沿着竖直向上的方向缓慢_______选填“匀速”或“加速”）拉弹簧测力计，在向上拉动的过程中读出测力计示数F，并记入表格．
③再将________，调整定滑轮支架的倾斜角度，将正方体木块_______选填“A”或“B”）相连的细线绷直后与长木板表面平行，仿照步骤②读出弹簧测力计的示数F，并记录．
④根据f＝F算出两次的滑动摩擦力的值，记入表格．
（2）小明研究该问题应该控制的变量是________．
（3）下面是小明的实验数据
从实验数据中可以得到的结论是：________．
21．小宇做“探究凸透镜成像规律”的实验，所使用的凸透镜焦距是15.0cm．
蜡烛和透镜的位置如图所示，光屏应在_____（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域内左右移动，才能在光屏上得到清晰的像．若得到清晰的像后，只将光屏和蜡烛的位置对调，则像的大小______选填“变小”、“不变”或“变大”）．当蜡烛逐渐燃烧变短时，光屏上烛焰的像将随之_____（选填“上升”或“下降”）．在整理器材时，小宇偶然在凸透镜上看到了身后景物的像，它的成像原因是光的_____（选填“直线传播”、“反射”或“折射”）．
22．一个额定电压为3.8V小灯泡，工作时的电阻约为10Ω．小明想测量小灯泡的额定功率．现有电源（电压恒为8V）、电流表、电压表、开关各一个，规格分别为“10Ω1A”、“50Ω0.5A”和“500Ω0.1A”的滑动变阻器各一个，导线若干．
（1）为完成实验，应该选取规格为_____的滑动变阻器．
（2）图甲是小明根据选择的实验器材连接的实物图．图中有一根导线连接错误，请在这根导线上打“×”，并在图中改正．
（_____）
（3）正确连线后，闭合开关，滑动变阻器滑片P移动到某一位置，电压表示数为2.5V，此时应将滑片P向_____（选填“A”或“B”）端移动．当电压表的示数为3.8V时，电流表的示数如图乙所示，小灯泡的额定功率是_____W．
（4）小张设计了如图丙所示的电路也完成了该实验（电源电压不变，R阻值已知）
①闭合开关S和S1，断开S2，并调节滑动变阻器使电压表示数为U额．
②闭合开关S和S2，断开S1，滑动变阻器滑片P_____（选填“移至变阻器最左端”、“不动”或“移至变阻器最右端”），读出此时电压表示数为U；
则小灯泡额定功率的表达式P额＝_____．（用U额、R、U表示）
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示，一个容积V0=500cm3、质量m0=0.5kg的瓶子里装有水，乌鸦为了喝到瓶子里的水，就衔了很多的小石块填到瓶子里，让水面上升到瓶口．若瓶内有质量m1=0.4kg的水．求：（水的密度ρ水=1.0×103kg/m3，石块密度ρ石块=2.6×103kg/m3）
瓶中水的体积V1；乌鸦投入瓶子中的石块的体积V2；乌鸦投入石块后，瓶子、石块和水的总质量m总．
24．在如图甲所示的电路中，电源电压恒为3V。
只闭合开关，电流表A的示数为，求通过和的电流。
当开关和闭合，断开时，灯泡和两端的电压分别是多少？
当开关和闭合，断开时，若电流表A的示数为，电流表的示数如图乙，则通过和的电流分别是多少？
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、B
【解析】
图甲中，小孔成像是由于光的直线传播形成的倒立的实像，故A错误．
图乙中，人配戴的凹透镜能发散光，可以矫正近视眼，故B正确．
图丙中，太阳光通过三棱镜会分解成红、橙、黄、绿、蓝、靛、紫七色光，是光的色散现象，证明太阳光是复色光，故C错误.
图丁中，漫反射的光线杂乱无章，仍遵循光的反射定律，故D错误．
2、B
【解析】
根据牛顿第一定律可知，正在运动的物体，所受的外力如果同时消失，物体将保持外力消失瞬间的速度和方向永远运动下去；当小球被抛出后运动到最高点b时，小球在水平方向上有一定的速度v，所以，若小球在b点受到的所有力都消失时，由牛顿第一定律可知，小球将会沿水平方向（即轨迹2）做匀速直线运动．
3、C
【解析】
A．由电路图可知，R1和R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流；当开关S闭合，滑片由a端向b端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=U/R可知，电路中的电流变大，即电流表的示数变大；
因电压表V2示数与电流表A示数比值等于滑动变阻器接入电路的阻值，因此比值变小，故A错误；
B．因电压表V1示数与电流表A示数比值等于R1的阻值，所以，滑片移动时，电压表示数与电流表示数的比值不变，故B错误；
C．由U=IR可知，R1两端电压变大，故C正确；
D．因串联电路总电压等于各分电压之和，所以由U2=U﹣U1可知：即电压表V2读数会变小，故D错误。
4、B
【解析】
A、小明做的有用功：，故A错误；
B、小明做的总功（即拉力对物体做的功）：，故B正确；
C、斜面的机械效率：，故C错误；
D、因为，所以额外功，由 得摩擦力：，故D错误．
故选B．
【点睛】本题考查了使用斜面时有用功、总功、额外功、机械效率、摩擦力的计算，明确使用斜面克服摩擦力做的功是额外功是关键．
5、D
【解析】
A、汤姆孙发现了电子，说明原子有自身的结构，故A正确，不符合题意；
B、1911年，卢瑟福根据α粒子散射实验提出了原子的核式模型，即原子是由带正电的原子核和带负电的电子组成，故B正确，不符合题意；
C、由分子的热运动可知分子都在不停地做无规则运动，故C正确，不符合题意；
D、分子永不停息地做无规则运动，温度降低，分子运动剧烈程度减缓，但仍然是运动的，所以0℃时分子仍然运动，故D错误，符合题意。
6、D
【解析】
甲图和乙图中用水平推力推木箱，都没有推动，即此时木箱都处于平衡状态，木箱所受的推力和摩擦力是一对平衡力，即推力等于摩擦力，故ABC错误，D正确.
7、C
【解析】
A、切蛋器装有很细的钢丝，是在压力一定时，通过减小受力面积来增大压强；不合题意；
B、冰刀磨得很锋利，是在压力一定时，通过减小受力面积来增大压强；不合题意；
C、坦克上安装有履带，是在压力一定时，通过增大受力面积来减小压强；符合题意；
D、图钉的钉尖做得很尖，是在压力一定时，通过减小受力面积来增大压强；不合题意。
8、C
【解析】
A．为了安全，保险丝应接在火线上，而不是零线上，故A错误；
B．按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；
C．家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据P=UI，电路中的电流越大，故C正确；
D．电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故D错误．
9、D
【解析】
A．将剁馅的菜刀磨锋利是为了在压力一定时，通过减小受力面积来增大压强，故A正确；
B．闻到饺子馅的香味，是因为饺子香味中含有的分子是在不断运动的，向四周扩散，使人们闻到饺子香味，故B正确．
C．将饺子皮捏成漂亮的花纹说明力可以改变物体的形状，故C正确；
D．煮饺子时饺子内能增大是通过热传递实现的，故D错误．
10、D
【解析】
由图可知，该电路为并联电路，电压表测量各支路两端的电压，电流表A2在干路中，测量的是干路的电流；电流表A1在支路中，测量的通过变阻器的电流；根据滑片位置的变化判定电阻的变化，然后根据欧姆定律和并联电路的电流、电压规律判定各表示数的变化．
【详解】
由图可知，R1、R2并联，电压表测量各支路两端的电压；电流表A2在干路中，测量的是干路的电流；电流表A1在支路中，测通过变阻器R2的电流；将滑动变阻器的滑片P向左移动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过变阻器的电流减小，即电流表A1的示数变小；由于定值电阻两端的电压不变，所以通过它的电流不变；并联电路中干路电流等于各支路电流的和，则干路电流减小，即电流表A2的示数变小；故AB错误；
电压表测量各支路两端的电压，电压表示数保持不变，故C错误，D正确；
本题考查了电路的动态变化问题，分析电路图得出电路的连接方式和电表的测量对象是本题的突破口，灵活运用并联电路的特点是解题的关键．
二、填空题（本大题包括7小题，每小题2分，共14分）
11、A 10 增大
【解析】
由图可知，A图为定滑轮，支点在滑轮的中心；B图为动滑轮，支点在滑轮的左侧边缘上，故支点正确的是A；
不计滑轮重力及摩擦，使用动滑轮可以省一半的力，F2=G=×20N=10N；
物体匀速上升2m，质量不变，高度增加，重力势能变大。
12、光沿直线传播 光的折射
【解析】
阳光透过树叶的缝隙在地上留下圆形光斑，这是小孔成像现象，是光的直线传播形成的；溪水中的“游动的小鱼”是由于水中的鱼发出的光经过折射，进入人眼，看到的是鱼的虚像。
13、45° 30°
【解析】
根据光的反射定律和折射的规律作图如下：
设入射角为α，折射角为β，则∠AOD=∠DOB=α.由题意知，反射光线与入射光线间的夹角为90°，则反射角等于×90°=45°，则由题意知180°−α−β=110°，则β=180°−105°−45°=30°
14、 7.5
【解析】
由图知，当倒入液体深度为0时，物块对容器底的压力：
，
当倒入液体深度时，物块对容器底的压力：
，
而，
∴，
∵，
∴液体的密度：
；
∵，
物块的密度：
，
∵，
当倒入液体的深度时，物块将浸没在液体中并沉入容器底，对容器的底部压力的大小：
15、20 小于
【解析】
∵在B处施加力的最大力臂长度为OB，
又∵OA=OB，
∴根据杠杆的平衡可得，需在B端施加最小的力为：
F1==20N，
∵当BO段在水平位置时，重物在A端对杠杆拉力的力臂变小，而物体的重力不变，所以此时在B端施加最小的力为F2将小于F1。
16、2 2 变大
【解析】
由图知道，木块静止时在水面上漂浮，所以，受到的浮力和自身的重力相等，即木块受到的浮力是：F浮 =G=mg=0.2kg×10N/kg=2N；由阿基米德原理知道，木块排开水的重力是：G排=ρgV排=F浮 =2N； 放入木块后烧杯内水面上升，由p=ρgh知道，烧杯底部所受水的压强变大。
17、物距大于二倍焦距 靠近 缩小
【解析】
（1）凸透镜成像时，物距u＞2f，成倒立缩小的实像，应用是照相机．
（2）物距变大，则像距变小，像变小；在光的折射中，光路是可逆的．
【详解】
(1)摄像头扫描二维码时相当于凸透镜，成倒立缩小实像，此时物距大于二倍焦距，即物体到摄像头的距离大于二倍焦距；
(2)将光屏移至刻度线10cm处，像距变大，则物距应减小，蜡烛向靠近透镜方向移动，光屏上能再次成清晰的像，此时像距大于物距，成的是倒立、放大的实像；保持透镜位置不变，仅将蜡烛和光屏位置交换，此时像距小于物距，成的是倒立缩小的实像．
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
弹簧的长度逐渐变短，说明磁铁受到的斥力变大，故螺旋管的上端为S极，根据安培定则可知，电磁铁的上端应接电源的正极；把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短，说明此时的电流变大，故应接滑动变阻器的B接线柱，如下图所示：
19、见解析所示
【解析】
解答：平行于主光轴的光线，经过凸透镜折射后过焦点，：平行于主光轴的光线，过凸透镜焦点的光线经过凸透镜以后平行主光轴射出，由此可以画出其入射光线，如下图所示：
点睛：根据有关凸透镜的特殊光线找出相应的入射光线即可．
20、匀速木块B放在木块A上A材料、粗糙程度及压力滑动摩擦力与接触面积大小无关
【解析】
（1）②将细线的另一端与调好的弹簧测力计相连，沿着竖直向上的方向缓慢匀速拉弹簧测力计，
物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，在向上拉动的过程中读出测力计示数F，并记入表格；
③根据控制变量法，要控压力大小相同和接触面粗糙程度相同，故再将木块B放在木块A上，调整定滑轮支架的倾斜角度，将正方体木块A相连的细线绷直后与长木板表面平行，仿照步骤②读出弹簧测力计的示数F，并记录．
（2）根据控制变量法，小明研究该问题应该控制的变量是材料、粗糙程度及压力；
（3）从实验数据中可以得到的结论是：滑动摩擦力与接触面积大小无关．
21、Ⅱ 变大 上升 反射
【解析】
(1)凸透镜焦距是15.0cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，物距为50cm−15cm=35cm，大于2倍焦距，所以此时成倒立缩小的实像，像在1倍和2倍焦距之间，即光屏应在Ⅱ区域内左右移动；此时成的是倒立、缩小的实像；
若得到清晰的像后，只将光屏和蜡烛的位置对调，根据光路可逆可知，此时成的是倒立、放大的实像，像的大小变大；
(2)凸透镜成倒立的实像，蜡烛由于燃烧逐渐变短，相对于凸透镜向下移动，所以像逐渐向上移动；
(3)从凸透镜上看到了身后景物正立、缩小的像，此时她所持的凸透镜镜面当成了反射面，即当做了凸面镜，此时成的是正立缩小的虚像，是根据光的反射来成像的．
22、 “50Ω 0.5A” B 1.14 不动
【解析】
（1）已知电源电压为8V且保持不变，实验中小灯泡额定电压为3.8V，电路中电流：
I＝＝＝0.38A＞0.1A；
故变阻器分得的电压为U滑＝8V﹣3.8V＝4.2V，由欧姆定律，灯正常发光时，变阻器连入电路中的电阻：
R滑大＝==11Ω，有三种规格滑动变阻器，应选用“50Ω 0.5A”的变阻器；
（2）原电路中，电压表串联接入了电路中，而电流表与灯并联，这两处是错误的，电压表应与灯并联，电流表与灯串联，如下所示：
（3）闭合开关，滑动变阻器滑片P移动到某一位置，电压表示数为2.5V，灯在额定电压下正常发光，2.5V小于灯的额定电压3.8V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B移动，直到电压表示数为额定电压；
电流表的量程为0﹣0.6A，分度值为0.02A，示数为0.3A，小灯泡的额定功率P额＝U额I＝3.8V×0.3A＝1.14W；
（4）小张设计了如图丙所示的电路也完成了该实验（电源电压不变，R阻值已知）
①闭合开关S和S1，断开S2，该电路为串联电路，电压表测量灯泡两端的电压，并调节滑动变阻器使电压表示数为U额，此时灯泡正常发光；
②闭合开关S和S2，断开S1，滑动变阻器滑片P不动，读出此时电压表示数为U，此时电压表测量的是灯泡与定值电阻两端的总电压，根据串联电路的电压规律可知，定值电阻两端的电压为：UR＝U﹣U额；通过电阻的电流即灯泡的电流为：I额＝IR＝；
则小灯泡额定功率的表达式：P额＝U额I额＝U额×IR＝U额×＝．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）400cm3；（2）100cm3；（3）1160g
【解析】
(1)由ρ＝得瓶内水的体积：V1＝＝4×10−4m3＝400cm3
(2)石块总体积：V2＝V容−V1＝500cm3−400cm3＝100cm3；
(3)由ρ＝得石块的质量：m石＝ρ石V2＝2.6g/cm3×100cm3＝260g＝0.26kg，乌鸦投入石块后，瓶子、石块和水的总质量：m＝m水+m0+m石＝0.4kg+0.5kg+0.26kg＝1.16kg＝1160g，
答：(1)瓶中水的体积为400cm3；
(2)乌鸦投入瓶子中的石块的体积为100cm3；
(3)乌鸦投入石块后，瓶子、石块和水的总质量为1160g.
24、、； 3V、3V；、
【解析】
如图电路，只闭合时，两灯泡串联，电流表测电路中的电流；
因为串联电路中各处的电流相等，所以通过两灯泡和的电流均为；
当闭合和时，两灯泡并联，因为并联电路中各支路两端的电压相等，所以灯泡和两端的电压相等，都等于电源电压，
即：U=U1=U2=3V；
当闭合和时，两灯泡并联，电流表A测干路电流，电流表测支路电流，
由于并联电路干路中电流等于各支路中电流之和，电流表A的示数为，所以电流表量程为，分度值为，示数为，
即通过的电流为；
则通过的电流为：。
S/cm2
16
36
F/N
0.4
0.4
f/N
0.4
0.4
