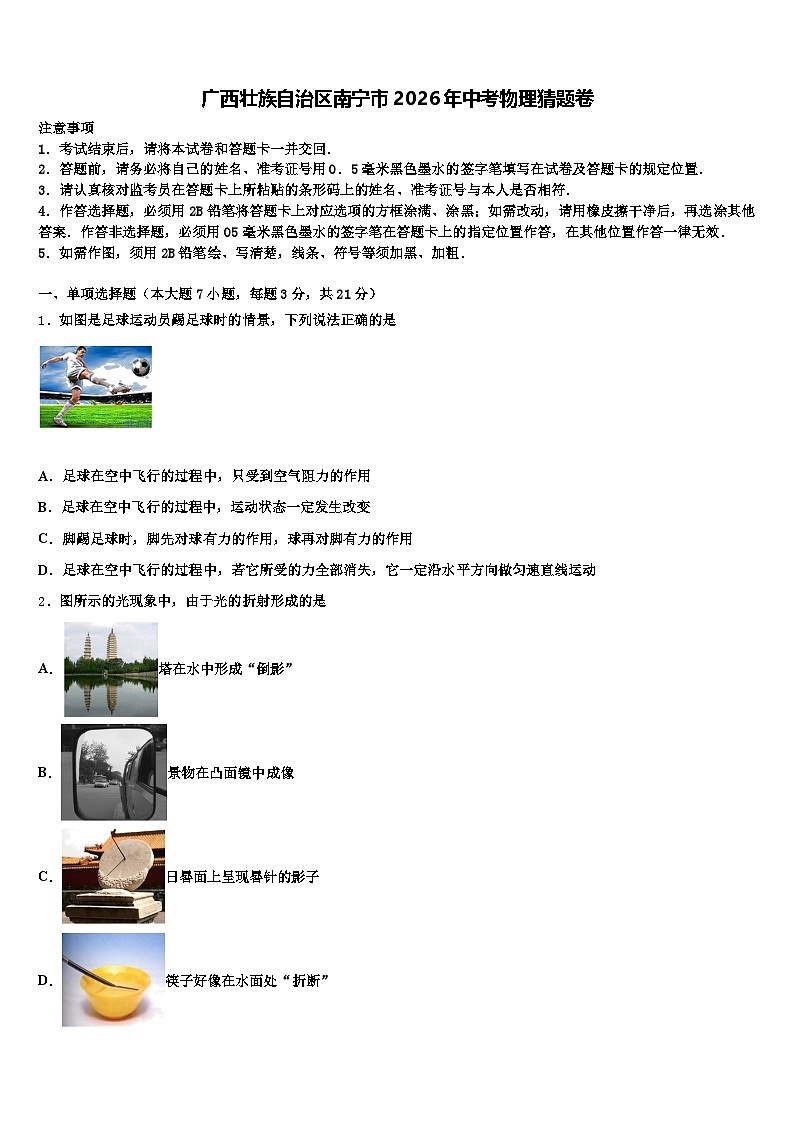

广西壮族自治区南宁市2026年中考物理猜题卷（含答案解析）

这是一份广西壮族自治区南宁市2026年中考物理猜题卷（含答案解析），共17页。试卷主要包含了文明礼貌是我国的优良传统等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图是足球运动员踢足球时的情景，下列说法正确的是
A．足球在空中飞行的过程中，只受到空气阻力的作用
B．足球在空中飞行的过程中，运动状态一定发生改变
C．脚踢足球时，脚先对球有力的作用，球再对脚有力的作用
D．足球在空中飞行的过程中，若它所受的力全部消失，它一定沿水平方向做匀速直线运动
2．图所示的光现象中，由于光的折射形成的是
A．塔在水中形成“倒影”
B．景物在凸面镜中成像
C．日晷面上呈现晷针的影子
D．筷子好像在水面处“折断”

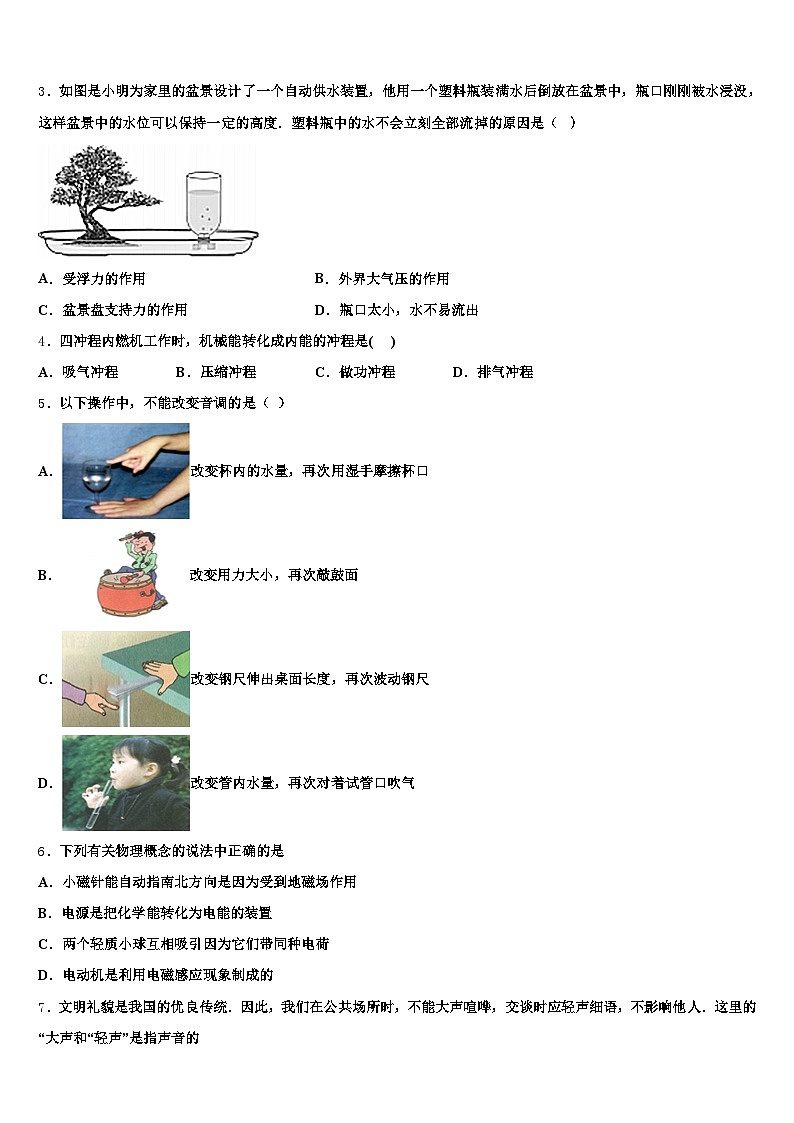

3．如图是小明为家里的盆景设计了一个自动供水装置，他用一个塑料瓶装满水后倒放在盆景中，瓶口刚刚被水浸没，这样盆景中的水位可以保持一定的高度．塑料瓶中的水不会立刻全部流掉的原因是（ ）
A．受浮力的作用B．外界大气压的作用
C．盆景盘支持力的作用D．瓶口太小，水不易流出
4．四冲程内燃机工作时，机械能转化成内能的冲程是( )
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
5．以下操作中，不能改变音调的是（ ）
A．改变杯内的水量，再次用湿手摩擦杯口
B．改变用力大小，再次敲鼓面
C．改变钢尺伸出桌面长度，再次波动钢尺
D．改变管内水量，再次对着试管口吹气
6．下列有关物理概念的说法中正确的是
A．小磁针能自动指南北方向是因为受到地磁场作用
B．电源是把化学能转化为电能的装置
C．两个轻质小球互相吸引因为它们带同种电荷
D．电动机是利用电磁感应现象制成的

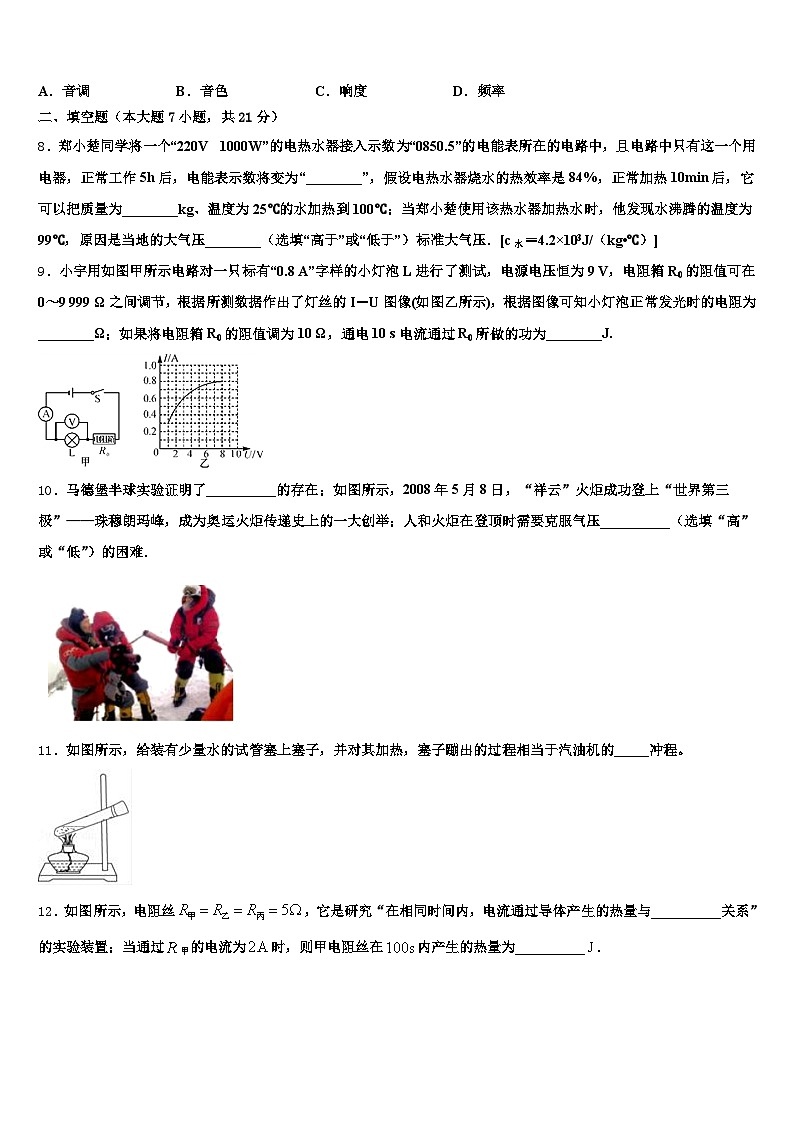

7．文明礼貌是我国的优良传统．因此，我们在公共场所时，不能大声喧哗，交谈时应轻声细语，不影响他人．这里的“大声和“轻声”是指声音的
A．音调B．音色C．响度D．频率
二、填空题（本大题7小题，共21分）
8．郑小楚同学将一个“220V 1000W”的电热水器接入示数为“0850.5”的电能表所在的电路中，且电路中只有这一个用电器，正常工作5h后，电能表示数将变为“________”，假设电热水器烧水的热效率是84%，正常加热10min后，它可以把质量为________kg、温度为25℃的水加热到100℃；当郑小楚使用该热水器加热水时，他发现水沸腾的温度为99℃，原因是当地的大气压________（选填“高于”或“低于”）标准大气压．[c水＝4.2×103J/（kg•℃）]
9．小宇用如图甲所示电路对一只标有“0.8 A”字样的小灯泡L进行了测试，电源电压恒为9 V，电阻箱R0的阻值可在0～9 999 Ω之间调节，根据所测数据作出了灯丝的I－U图像(如图乙所示)，根据图像可知小灯泡正常发光时的电阻为________Ω；如果将电阻箱R0的阻值调为10 Ω，通电10 s电流通过R0所做的功为________J.
10．马德堡半球实验证明了__________的存在；如图所示，2008年5月8日，“祥云”火炬成功登上“世界第三极”——珠穆朗玛峰，成为奥运火炬传递史上的一大创举；人和火炬在登顶时需要克服气压__________（选填“高”或“低”）的困难．
11．如图所示，给装有少量水的试管塞上塞子，并对其加热，塞子蹦出的过程相当于汽油机的_____冲程。
12．如图所示，电阻丝，它是研究“在相同时间内，电流通过导体产生的热量与__________关系”的实验装置；当通过甲的电流为时，则甲电阻丝在内产生的热量为__________．
13．如图所示，是小华家的一部分电路，他家电路的火线与零线之间的电压是_______V；一天晚上她发现一盏电灯突然熄灭了，他用试电笔分别测试电路中的a、b、c、d四点，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是______．
14．物体体积为0.5×10﹣3米3浸没水中后浮力为___牛，若物体重力为10牛，则物体受到的合力为_____牛，方向为_____．
三、作图题（共7分）
15．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；电压表测量小灯泡两端的电压．
（______）
16．如图所示，篮球正沿斜面滚下，O为重心，请用示意图在图中画出篮球的重力G和它对斜面的压力N并标出压力的作用点A
（______）
17．根据小磁针的指向标出图中通电螺线管的南北级和通电螺线管中的电流方向
四、实验题（本大题共5小题，共20分）
18．在“用天平和量筒测量盐水密度”的实验中：
（1）将天平放在水平桌面上，把游码移到标尺左端零刻度线处，发现指针指在分度盘中线的左侧，应将平衡螺母向__________调，使天平横梁平衡.
（2）用天平测出空烧杯的质量为120g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图甲所示，再将烧杯中的盐水全部倒入量筒中，如图乙所示，则测得盐水的密度为____________kg/m1．
（1）若步骤（2）中，烧杯中的盐水没有倒尽，则测得盐水的密度值比实际值____________.
19．如图所示，在“探究凸透镜成像规律”实验中：
为了使烛焰的像完整地成在光屏中央，只需要调整高度一个元件是_____．若不调整，会使烛焰的像成在光屏的_____（选填“上”或“下”）方．若实验中使用的凸透镜焦距为10cm，调整高度后，不改变图中蜡烛、凸透镜和光屏的位置，发现光屏上无像，此时应该向_____（选填“左”或“右”）移动光屏，将会在光屏上呈现一个倒立、_____的实像．
20．某同学探究“电功大小与什么因素有关”的实验装置如图所示，其中A、B为装有某种液体的烧瓶，R1、R1为电阻丝，且R1＞R1．主要操作为：①将R1、R1如图连接，闭合开关，记录时间t内两烧瓶中温度计示数的变化：②将R1、R1如图连接，闭合开关，记录时间t内两烧瓶中温度计示数的变化
（1）为缩短实验时间，烧瓶中的液体应选择_____（选填“水”或“煤油”）；实验时应控制两瓶中液体的初温和_____相等
（1）在操作①中是为了探究电功大小与_____的关系；
（3）在操作②中某时刻观察到烧瓶B中温度计示数比烧瓶A中的大，由此可得出结论是：在电压和通电时间一定时，_____
（4）本实验是利用温度的变化来比较电功大小的，下列实验未用到此方法的是_____
A．通过水流来理解电流的形成
B．通过海绵的形变程度来反映压力的作用效果
C．通过木块滑行距离的远近来比较动能的大小
D．通过吸引大头针的数目米反映磁铁磁性的强弱
21．小华利用图示装置来研究凸透镜成像的规律．
（1）为使像成在光屏中央，应调整烛焰、透镜的中心和光屏的中心位于_______上．
（2）如图甲所示，光屏上能呈现清晰的像，此像的性质是倒立、________的实像．其实际应用是_______．（选填“放大镜”、“幻灯机”或“照相机”）
（3）她又利用该装置研究视力的矫正问题，将蜡烛放在离凸透镜较远的位置，如图乙所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像；若“取”下近视眼镜，为使光屏上的像再次清晰，在保持透镜位置不变的条件下，下列操作可行的是（______）．
①将光屏远离透镜；②将光屏靠近透镜；③将蜡烛远离透镜；④将蜡烛靠近透镜；
A．①③ B．①④ C．②③ D．②④
22．在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降，圆柱体浸没后继续下降，直到圆柱体底面与烧杯底部接触为止，如图乙所示是圆柱体下降过程中弹簧测力计读数F随圆柱体下降高度h变化的图象．求：
分析图象可知，圆柱体重力是_____________N；圆柱体浸没在水中时，受到的浮力是_____________N；圆柱体的体积是_____________m3；圆柱体的密度是_____________kg/m3；分析图象BC段，可得结论：物体浸没液体之前，浸入液体的深度越深，受到的浮力越_____________（选填“大”或“小”）；分析图象CD段，可得结论_____________．
五、计算题（本大题共2小题，共13分）
23．图甲是某品牌的电压力锅，图乙是它的电路图．R0为484Ω，R1为“110V，800W”的电阻，R1为“110V，300W”的电阻．煮饭分为升压煮饭和保压煮饭二个阶段，通过如图丙所示的“锅内压强与时间关系”图象可了解其工作过程：接通电源，S自动接到a，同时S1自动闭合，电压力锅进入升压煮饭状态；当锅内压强达180kPa时，S1自动断开，进入保压煮饭状态，当锅内压强降至160kPa时，S1又会自动闭合；当保压煮饭状态结束，饭就熟了，S自动接到b，进入保温状态．已知大气压为1.0×105Pa，压力锅盖横截面积为300cm1．求：
（1）电压力锅处于保温时功率为多少．
（1）当升压刚结束时，电压力锅内气体对锅盖的压力为多少？
（3）这次饭煮熟，电压力锅共消耗的电能是多少？
24．如图甲是小红家里具有加热和保温功能的电热饮水机，其电路图如图乙所示，S1为温控开关，额定电压为220V，加热功率为500W．保温功率为60W．R1、R2均为加热电阻丝（假设电阻不变），请解答下列问题：
电阻丝R1的阻值是多少？某一次小红家中只使用了饮水机，在加热状态下她观察到电能表上的指示灯在5分钟内闪烁了54次，她家电能表上标有“1600imp/kW•h”的字样，此时，饮水机的实际功率和实际电压是多少？
六、综合能力题（本大题共3小题，共18分）
25．神奇的光伏高速公路
全球首段承载式光伏高速公路2017年12月28日在山东济南通车，光伏路面全长1120米，路面顶层是类似毛玻璃的新型材料，摩擦系数高于传统沥青路面，保证轮胎不打滑的同时，还拥有较高的透光率，让阳光穿透它：使下面的太阳能把光能转换成电能，发电装机容量峰值功率为817.2kW．预计年发电量约100万千瓦，参与测试的一名中巴车司机说：“路面的感觉和平常高速一样，刹车距离和平常路面一样．”在冬季，这段路面还可以将光能转化为热能，消融冰雪，确保行车安全．
报道称，这光伏滑路面还预留了电磁感应线圈，随着电动汽车无线技术的配套，未来可实现电动车边跑边充电，预留的信息化端口还可接入各种信息采集设备：车辆信息、拥堵状况等信息将汇聚成交通大数据，构建大数据驱动的智慧云控平台，通过智能系统，车辆管控等措施，能更有效的提升高速公路的运行效率．
晒晒太阳就能发电，公路变成”充电宝”，自行融化路面积雪…，这就是智见公路的先行案例．
阅读上文，回答下列问题：交章中有个物理量的单位有误，请你指出来并改正；简要描述“新型材料”的特性；光伏高速公路的设计应用了哪些物理知识？（回答三点即可）．
26．2015年10月，我国研发的平流层飞艇“圆梦”号（如图甲）首飞成功．飞艇依靠浮力可升到20km高的平流层，其推进系统有太阳能电池提供能量．推进器产生的推力与气流对飞艇的水平作用力平衡，可使飞艇长时间悬停．
飞艇气囊内的气体密度比艇外的空气密度______（选题“大”、“小”）．若飞艇的气囊体积为3×104m3，则飞艇在平流层受到的浮力约为_______N．（平流层空气密度取 0.06kg/m3，g取10N/kg）飞艇悬停时，推进器将空气推向后方获得向前的推力，说明_______________________；飞艇所受空气阻力与风速的关系如图乙，推进器的功效（功效是指推进器的推力与功率的比值）为0.01N/W，当平流层风速为40m/s时，飞艇推进器的功率为________W．
27．请仔细阅读下文，并回答文后问题．
纳米陶瓷
纳米陶瓷作为高新科技材料应用广泛．贴于“神舟七号”飞船外表面的“太空”纳米陶瓷，具有永久、稳定的防静电性能，且有耐磨、耐腐蚀、耐高温、防渗透等特点．采用氧化锆材料精制而成的纳米陶瓷刀，具有金属刀无法比拟的优点：刀刃锋利，能切割钢铁等物质．能削出如纸一样薄的肉片；硬度高，其耐磨性是金属刀的60倍；完全无磁性；不生锈变色，健康环保；可耐各种酸碱有机物的腐蚀；为全致密材料，无孔隙、不沾污、易清洁．纳米陶瓷充分体现了新世纪、新材料的绿色环保概念，是高新技术为现代人奉献的又一杰作．“神舟七号”飞船与空气摩擦呈炽热状态时，飞船舱不至于被烧毁的原因之一是飞船外表面的陶瓷具有________ 的特点．纳米陶瓷刀的耐磨性好，是因为它的________ 高•如图所示是纳米陶瓷刀、合金钢刀、普通菜刀磨损程度随时间变化的曲线，其中反映纳米陶瓷刀磨损特点的是曲线 ________ （填字母）．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A、足球在空中飞行的过程中，受到重力和空气阻力的作用，故A错误；
B、足球在空中运动过程中，受到竖直向下的重力与空气的阻力，这两个力不是平衡力，所以足球的运动状态一定发生改变，故B正确；
C、脚踢足球时，脚对球的作用力与球对脚的作用力是相互作用力，是同时产生的，故C错误；
D、空中飞行的足球，若它所受的力全部消失，它将保持原来的运动状态，沿原来的方向做匀速直线运动（不一定是沿水平方向做匀速直线运动），故D错误。
2、D
【解析】
A. 塔在水中形成“倒影”影，是平面镜成像，属于光的反射现象，故A错误；B. 景物在凸面镜中成像扩大视野，是凸面镜成像，属于光的反射现象，故B错误． C. 日晷面上呈现晷针的影子，是光的直线传播形成的，故C错误；D. 筷子好像在水面处向上弯折，属于光的折射现象，故D正确．故选D.
（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．
3、B
【解析】
一个标准大气压可以支持约10.13m高的水柱．瓶中水面能高于盆内水面不会流出来，正是因为盆景中的水与大气相通，是大气压支持着瓶内的水不会流出来．
故选B．
4、B
【解析】
在四冲程内燃机的四个冲程中，压缩冲程中活塞压缩气体对其做功，将机械能转化为内能．故选B．
5、B
【解析】
声音的三要素是：音调、响度和音色；影响声音音调的是物体振动的频率，图中只有B是通过增大振幅来改变声音响度以外，其它三个都是通过改变振动的频率来改变音调的，故应选B。
6、A
【解析】
A、地球周围存在磁场，磁极间有相互作用力,故磁针能指南北，是因为受到地磁场的作用,故A正确；
B、太阳能电池就是把太阳能转化为电能,也有的电源是把机械能转化为电能,所以电源是把其他形式的能转化为电能,故B错误；
C、两个轻质小球互相吸引，则它们可能带异种电荷，也可能一个带电，另一个不带电,故C错误；
D、电动机是利用通电导体在磁场中受到力的作用原理工作的，发电机是利用电磁感应原理工作的,故D错误。
7、C
【解析】
响度指声音的大小，与发声体的振幅有关，在公共场所大声喧哗，这里的“大声”是指声音的响度大；交谈时应轻声细语，这里的“轻声”说话是指声音的响度小．故“大声”和“轻声”都是指的响度。
故选C。
二、填空题（本大题7小题，共21分）
8、0855.51.6低于
【解析】
（1）由可得，电热水器正常工作5h消耗的电能：W=Pt=1kW×5h=5kW•h．
原来电能表的示数是0850.5kW•h，现在电能表的示数为：0850.5kW•h+5kW•h=0855.5kW•h．
（2）电热水器正常加热10min后消耗的电能：
W′=Pt=1000W×10×60s=6×105J；
由可得水吸收的热量：
Q吸=W′η=6×105J×84%=5.04×105J；
根据Q吸=cm（t-t0）可得水的质量：；
（3）在标准大气压下，水的沸点是100℃，而他发现水沸腾的温度为99℃低于100℃，说明当地的大气压低于标准大气压．
故答案为0855.5；1.6；低于．
9、11 36
【解析】
试题分析：“1．8A”表示小灯泡正常工作时的电流，由图乙可知，小灯泡正常工作时两端电压为8V，小灯泡正常发光时的电阻．由甲图L与R1串联，观察图像，当通过L的电流I’为1．6A时，L两端的电压为U’=3V，此时R1两端电压U1=I’R1=1．6A×11Ω=6V，满足U’+U1=9V，所以通电11s电流通过R1所做的功W=U1I’t=6V×1．6A×11s=36J．
考点：电功
10、大气压 低
【解析】
马德堡半球实验证明了大气压的存在；
大气压随高度的增加而降低，人和火炬在登顶时需要克服气压低的困难；
11、做功
【解析】
塞子蹦出时，水蒸气对塞子做功，将水蒸气的内能转化为塞子的机械能；该过程相当于汽油机的做功冲程，都是将内能转化为机械能。
12、电流 2000
【解析】
如图，电阻R乙和R丙并联，再和电阻R甲串联在电路中，电阻相同，通电时间相同，通过电阻R甲和R乙的电流不同，根据控制变量法可知，是探究导体产生的热量与电流的关系；
甲电阻丝在100s内产生的热量：
Q甲＝I2R甲t＝（2A）2×5Ω×100s＝2000J；
13、220 开关S处断路（或开关S接触不良）
【解析】
我国家庭电路电压为220V，家庭电路的火线与零线之间的电压为220V；用试电笔测试火线上的a点时氖管发光，说明a点与火线相连，正常；测试零线上的d点时氖管不发光，说明零线正常；用试电笔测试b、c两点时，氖管不发光，说明b、c没有与火线相连，即开关S处断路．
14、5 5 竖直向下
【解析】
因为浸没，则所受浮力大小为：
，
浮力方向竖直向上；物体在液体中只受浮力和重力作用，由于两个力在同一直线上，，则其合力为：
，
方向是竖直向下．
三、作图题（共7分）
15、
【解析】
电压表要测小灯两端电压应与灯泡并联；滑动变阻器要改变灯泡亮度，应一上一下串联入电路中．滑片左移灯变暗，说明电路中电流变小，电阻变大，所以应将变阻器的右下接线柱接入电路中．如图所示：
16、
【解析】
（1）重力是物体受到的力，因此根据规则物体的重心在物体的几何中心，重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；
（2）压力是接触面受到的力，因此压力的作用点在接触面上；然后根据压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可。
【详解】
（1）过物体重心画带箭头的线段，方向竖直向下，符号为G；
（2）压力的作用点在物体与接触面上，为A；过压力作用点A画垂直于斜面、带箭头的线段表示压力，符号为N；如图所示：
本题的关键是确定压力和重力的作用点和方向，并会用力的图示表示力的三要素。注意物体对斜面的压力要小于物体所受重力。
17、
【解析】
由图知：小磁针的磁极为：左N、右S，那么根据磁极间的相互作用，可知螺线管的磁极为：左N、右S；则据安培定则可知，电流从螺线管的左端流入，右端流出，如下图所示：
四、实验题（本大题共5小题，共20分）
18、右 偏大
【解析】
（1）调节天平平衡时，指针左偏，不在分度盘的中央，因此应将平衡螺母向右调节，直至指针指到分度盘的中央，这时天平平衡；
（2）由图甲可知，烧杯和盐水的总质量m总=100g+50g+10g+4g=164g，盐水的质量：m=164g-120g=44g；由图乙可知，盐水的体积：V=40mL=40cm1；盐水的密度ρ==1.1g/cm1=1.1×101kg/m1；
（1）盐水质量测量准确，在把烧杯中的盐水全部倒入量筒中，由于烧杯内壁粘有液体，所以体积偏小，根据密度公式ρ=可知，密度偏大．
19、凸透镜 上方 右 放大
【解析】
（1）为了使烛焰的像完整地成在光屏中央，实验时应将烛焰、凸透镜、光屏三者的中心调整到同一高度，如图中只需要调整高度一个元件是凸透镜；成像时，物体、凸透镜、像是在一条直线上的，所以若不调整，会使烛焰的像成在光屏的上方．
（2）若实验中使用的凸透镜焦距为10 cm，调整高度后，不改变图中蜡烛、凸透镜和光屏的位置，如图物距为12cm，在一倍到二倍焦距之间，像距应大于二倍焦距，成倒立放大的实像所以，发现光屏上无像，此时像距小于二倍焦距，所以应该向右移动光屏，将会在光屏上呈现一个倒立、放大的实像．
20、煤油 质量 电阻 电阻越大产生的热量越低 A
【解析】
（1）为了在较短的时间内达到明显的实验效果，选用煤油而不用水做实验，主要是由于水的比热容大于煤油的比热容，吸收相同的热量，温度变化不明显；根据控制变量法可知，实验时应控制两瓶中液体的初温和质量相等．
（1）将R1、R1串联起来,可以保证通过R1、R1的电流和通电时间相同,因R1>R1, ,由Q=I1Rt和控制变量法可知, R1、R1串联起来是为了研究电流做功多少与电阻的关系；
（3）实验步骤②中R1、R1并联,由于并联电路两端电压相等,且R1> R1,由通过R1中温度计上升得更多可得出的结论：在电压和通电时间一定时,电阻越大,产生的热量越少；
（4）电流做功产生的热量被A. B烧瓶中装有等质量煤油的吸收，根据W=Q=cm△t可知，本题利用温度的变化来显示电功的大小，采用了转换法，转换法常用来演示一些不易观察的现象，
A. 观察水流的形成来理解电流的形成，应用了类比的方法；
B. 观察海绵的形变程度就知道压力的作用效果，采用了转换法．
C. 利用木块滑行距离的远近显示动能的大小，采用了转换法；
D. 观察吸引大头针数目的多少反映磁铁磁性的强弱，采用了转换法；
观察水流的形成来理解电流的形成实验方法与本题的实验方法不相同，故选A；
21、同一高度 放大 幻灯机 D
【解析】
（1）在实验中，应使烛焰的中心、凸透镜的光心、光屏的中心的中心大致在同一高度，像才能成在光屏的中心；
（2）由图甲可知，物距小于像距，说明2f＞u＞f，此时成倒立、放大的实像，投影仪或幻灯机应用此原理制成的；
（3）近视眼是晶状体变厚，晶状体对光线的会聚能力增强，使像成在视网膜的前方，戴凹透镜使光线发散一些，使像呈在视网膜上；若“取”下近视眼镜（即取下凹透镜），又恢复到原来的状态，为使光屏上的像再次清晰，需减小像距或减小物距，所以需要光屏靠近透镜或蜡烛靠近透镜，故②和④符合题意．
22、12 8 8×10﹣4 1.5×103 大 浮力大小跟物体的浸没深度无关
【解析】
（1）由图象可知，当h＝0时，弹簧测力计示数为12N，此时圆柱体处于空气中，根据二力平衡条件可知，G＝12N；
（2）从h＝7cm开始，弹簧测力计示数F′不变，说明此时圆柱体已经浸没在水中，则圆柱体浸没在水中时，受到的浮力：F浮＝G﹣F拉＝12N﹣4N＝8N；
（3）因物体浸没时排开水的体积和自身的体积相等，所以，由F浮＝ρ液V排g得，圆柱体的体积：；
（4）由G＝mg可得，物体的质量：，则圆柱体的密度： ；
（5）分析图象BC段，物体完全浸没前，物体在液体中的深度逐渐增加，测力计读数在减小，说明受到的浮力增大；
（6）分析CD，物体完全浸没，浸没的深度变化，测力计的示数不变，可知浮力大小不变，可得结论：浮力大小与物体浸没的深度无关．
五、计算题（本大题共2小题，共13分）
23、（1）100W（1）5400N（3）0.15kW•h
【解析】
(1)S自动接到b时，电路为只有R0工作的基本电路，电压力锅处于保温状态，则保温功率:P保温==100W;
(1)由图丙可知，当升压结束，锅内气压达到p＝180kPa＝1.8×105Pa ，由此可得，锅内气体对锅盖的压力:F＝pS＝1.8×105Pa×300×10－4m1＝5400N
(3)由題意和图乙、丙可知，这次饭煮熟，R1的工作时间为t1＝6mint3niln+3nmin＝11min＝0.1h，R1的工作时间t1=18min＝0.3h,由此可得，这次饭意熟，电压力锅共消耗的电能:W=P1t1+P1t1=0.8kW×0.1h+0.3kW×0.3h=0.15kW·h
24、（1）110Ω；（2）405W， 198V。
【解析】（1）由乙图知道，饮水机保温时为R2 的简单电路，饮水机加热时R1 与R2 并联，因为电路的总功率等于各用电器功率之和，所以，加热时电阻丝R1的电功率是：P1 =P加热 -P保温 =500W-60W=440W，又因为并联电路中各支路两端的电压相等，所以，由P=U2/R知道，电阻R1 的阻值：R1 =U2/P1=(220V)2/440W=110Ω；
（2）根据题意知道，在加热状态下5分钟消耗的电能是：W=54/1600kW•h=1.215×105 J，
故加热状态下饮水机的的实际功率是：P实际=W/t=1.215×105J/5×60s=405W，
由P=U2/R知道，在加热状态下饮水机的总电阻是：R总=U2/P加热=(220V)2/500W=484/5Ω，
所以，当实际功率P实际=405W时的实际电压是：U实际 ==198V。
点睛：本题考查的是电功率、电阻、电压的计算，涉及电能表参数的理解与电能的求法，难点是计算实际电压，有一定难题。
六、综合能力题（本大题共3小题，共18分）
25、见解析所示
【解析】
（1）功率的单位是W、kW；电功、电能的单位是千瓦时，故题目中的错误“预计年发电量约100万千瓦”，应该为“100万千瓦时”；
（2）由题中信息知：“新型材料”的特性为：摩擦力大，保证轮胎不打滑；
透光率高使下面的太阳能把光能转换成电能；
还可以将光能转化为热能，消融冰雪，确保行车安全电；
磁感应线圈可实现电动车边跑边充电；
（3）①路面顶层是类似毛玻璃的新型材料，是在压力一定时，通过增大接触面的粗糙程度来增大车辆行驶时与地面的摩擦力；
②阳光穿透它达到中层的光伏发电组件时，消耗太阳能，产生电能，即将太阳能转化为电能．
③太阳能电池板可以把光能转化成电能，若将预留的金属线圈与太阳能电池相连，线圈中会用电流，电流周围就会产生磁场，当电动汽车内的线圈随汽车运动时，线圈在磁场中做切割磁感线运动，会在汽车的线圈中产生感应电流，从而实现运动中的无线充电，解决电动汽车充电难的问题．
26、小 1.8×104N 力的作用是相互的 1.44×105W
【解析】
（1）飞艇能够在空气上浮，根据浮沉条件，说明气囊内的气体密度比艇外的空气密度小；飞艇排开空气的体积与气囊体积相等，即V排=3×104m3，则飞艇在平流层受到的浮力约为F浮=ρ空气gV排=0.06kg/m3×10N/kg ×3×104m3=1.8×104N．
（2）因物体间力的作用是相互的，所以推进器将空气推向后方就能获得向前的推力，使飞艇悬停；由乙图图像可知，飞艇受到的阻力与风速的平方成正比，设f=kv2，则k=，将图像中（800，720）的点带入得：k===0.9N/（m/s）2，则飞艇受到的阻力与风速的关系为：f=0.9N/（m/s）2v2，当风速为v=40m/s时受到的阻力为f=0.9N/（m/s）2v2=0.9N/（m/s）2×（40m/s）2=1440N，因此时飞艇悬停，所以水平方向上推力等于阻力，即推力F=f=1440N．因推进器的功效为=0.01N/W，则飞艇推进器的功率为P===1.44×105W．
27、耐高温 不能 硬度 C
【解析】
(1)因为纳米陶瓷耐高温的特点，“神舟七号”飞船与空气摩擦所产生的热量达不到陶瓷的熔点，所以飞船舱不至于被烧毁．(2)由材料可知：采用氧化锆材料精制而成的纳米陶瓷刀，完全无磁性；硬度高，其耐磨性是金属刀的60倍．(3)观察图象知：在磨损时间相同的情况下，曲线c所显示的磨损程度小，这与纳米陶瓷刀的耐磨性好相符合．
点睛：认真阅读题目所该材料，结合纳米陶瓷的具有永久、稳定的防静电性能，且有耐磨、耐腐蚀、耐高温、防渗透等特点逐一分析即可．
