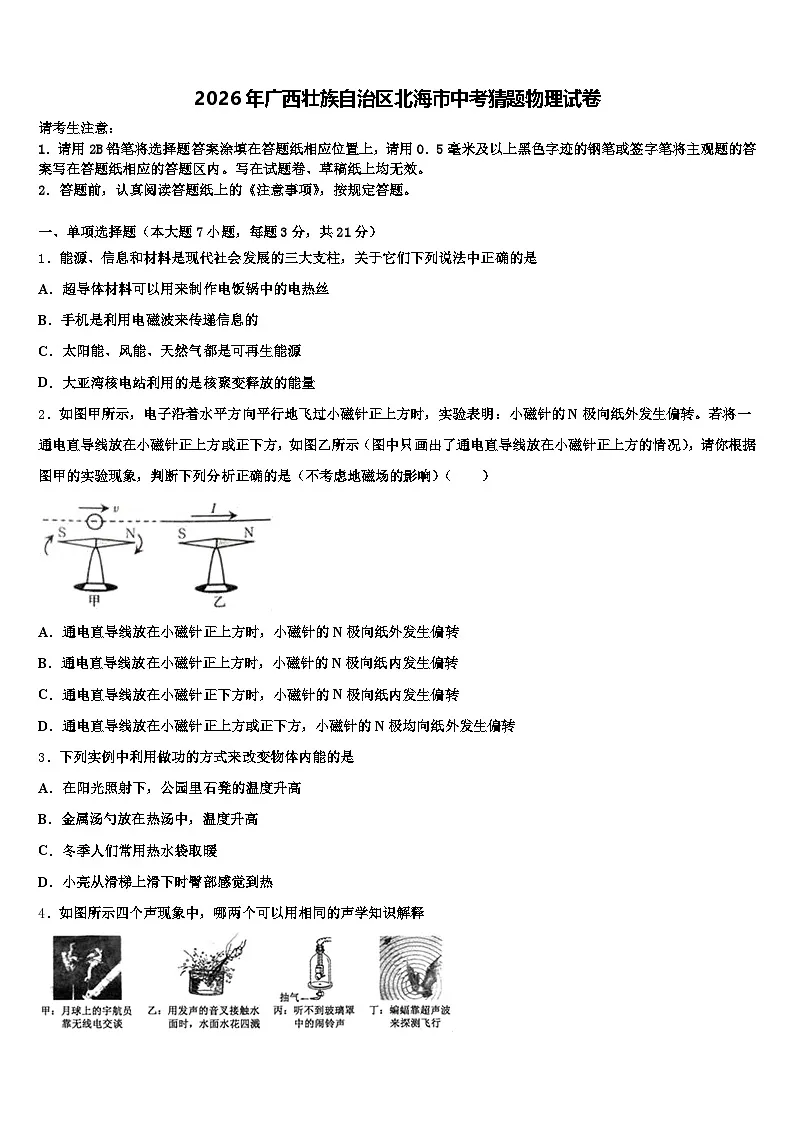

2026年广西壮族自治区北海市中考猜题物理试卷（含答案解析）

这是一份2026年广西壮族自治区北海市中考猜题物理试卷（含答案解析），共20页。试卷主要包含了下列做法符合安全用电原则的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．能源、信息和材料是现代社会发展的三大支柱，关于它们下列说法中正确的是
A．超导体材料可以用来制作电饭锅中的电热丝
B．手机是利用电磁波来传递信息的
C．太阳能、风能、天然气都是可再生能源
D．大亚湾核电站利用的是核聚变释放的能量
2．如图甲所示，电子沿着水平方向平行地飞过小磁针正上方时，实验表明：小磁针的N极向纸外发生偏转。若将一通电直导线放在小磁针正上方或正下方，如图乙所示（图中只画出了通电直导线放在小磁针正上方的情况），请你根据图甲的实验现象，判断下列分析正确的是（不考虑地磁场的影响）（ ）
A．通电直导线放在小磁针正上方时，小磁针的N极向纸外发生偏转
B．通电直导线放在小磁针正上方时，小磁针的N极向纸内发生偏转
C．通电直导线放在小磁针正下方时，小磁针的N极向纸内发生偏转
D．通电直导线放在小磁针正上方或正下方，小磁针的N极均向纸外发生偏转
3．下列实例中利用做功的方式来改变物体内能的是
A．在阳光照射下，公园里石凳的温度升高
B．金属汤勺放在热汤中，温度升高
C．冬季人们常用热水袋取暖
D．小亮从滑梯上滑下时臀部感觉到热

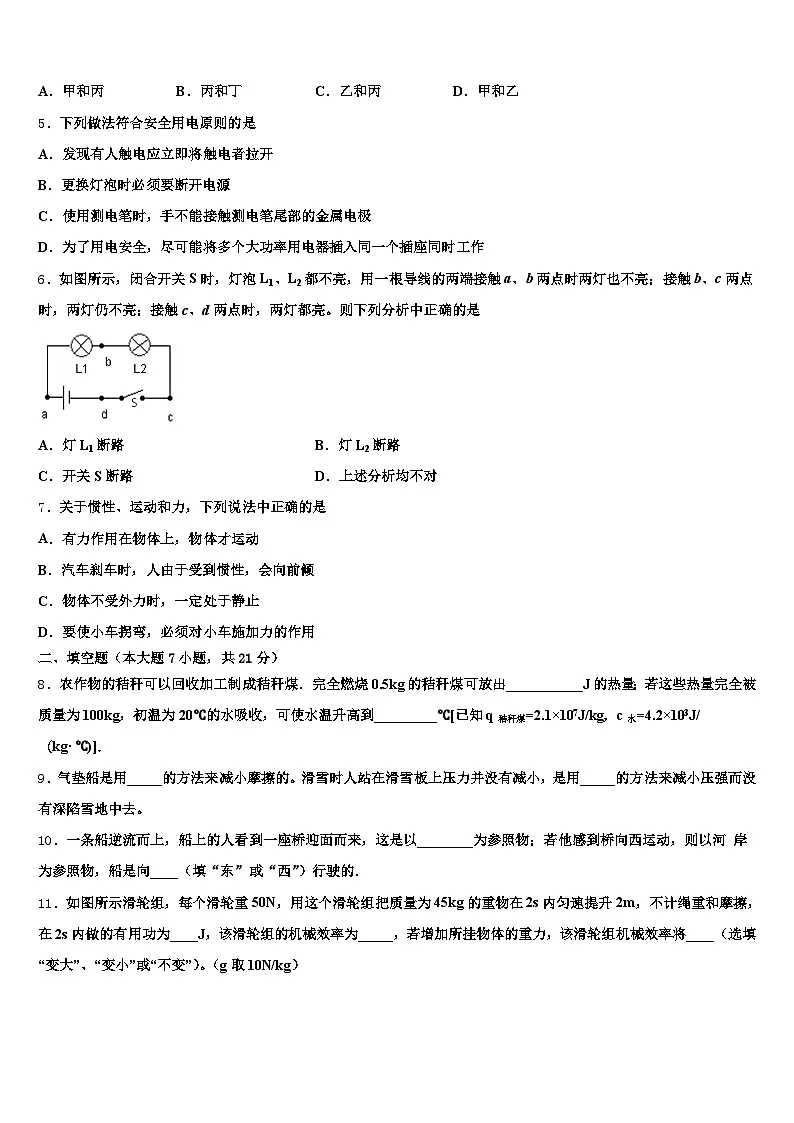

4．如图所示四个声现象中，哪两个可以用相同的声学知识解释
A．甲和丙B．丙和丁C．乙和丙D．甲和乙
5．下列做法符合安全用电原则的是
A．发现有人触电应立即将触电者拉开
B．更换灯泡时必须要断开电源
C．使用测电笔时，手不能接触测电笔尾部的金属电极
D．为了用电安全，尽可能将多个大功率用电器插入同一个插座同时工作
6．如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯也不亮；接触b、c两点时，两灯仍不亮；接触c、d两点时，两灯都亮。则下列分析中正确的是
A．灯L1断路B．灯L2断路
C．开关S断路D．上述分析均不对
7．关于惯性、运动和力，下列说法中正确的是
A．有力作用在物体上，物体才运动
B．汽车刹车时，人由于受到惯性，会向前倾
C．物体不受外力时，一定处于静止
D．要使小车拐弯，必须对小车施加力的作用
二、填空题（本大题7小题，共21分）
8．农作物的秸秆可以回收加工制成秸秆煤．完全燃烧0.5kg的秸秆煤可放出___________J的热量；若这些热量完全被质量为100kg，初温为20℃的水吸收，可使水温升高到_________℃[已知q秸秆煤=2.1×107J/kg，c水=4.2×103J/（kg· ℃)]．
9．气垫船是用_____的方法来减小摩擦的。滑雪时人站在滑雪板上压力并没有减小，是用_____的方法来减小压强而没有深陷雪地中去。
10．一条船逆流而上，船上的人看到一座桥迎面而来，这是以________为参照物；若他感到桥向西运动，则以河 岸为参照物，船是向____（填“东”或“西”）行驶的．

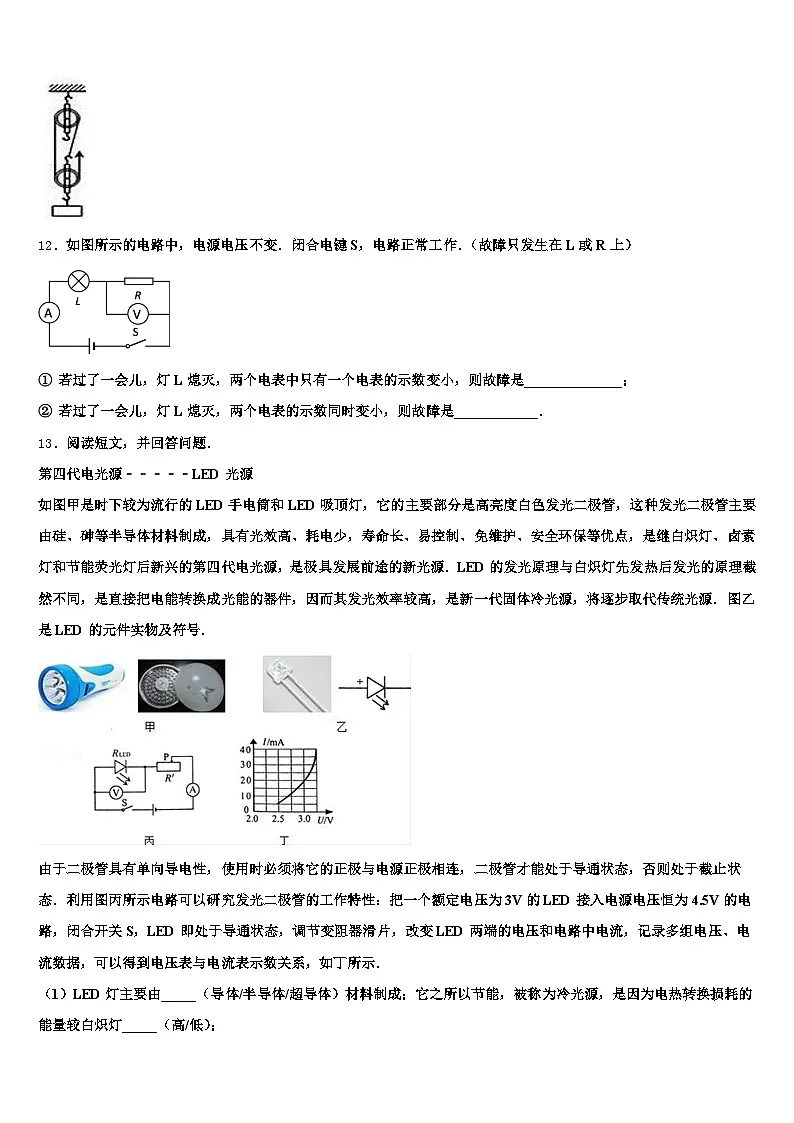

11．如图所示滑轮组，每个滑轮重50N，用这个滑轮组把质量为45kg的重物在2s内匀速提升2m，不计绳重和摩擦，在2s内做的有用功为____J，该滑轮组的机械效率为_____，若增加所挂物体的重力，该滑轮组机械效率将____（选填“变大”、“变小”或“不变”）。（g取10N/kg）
12．如图所示的电路中，电源电压不变．闭合电键S，电路正常工作．（故障只发生在L或R上）
① 若过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则故障是______________；
② 若过了一会儿，灯L熄灭，两个电表的示数同时变小，则故障是____________．
13．阅读短文，并回答问题．
第四代电光源﹣﹣﹣﹣﹣LED光源
如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源．LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源．图乙是LED的元件实物及符号．
由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态．利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示．
（1）LED灯主要由_____（导体/半导体/超导体）材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯_____（高/低）；
（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED_____（能/不能）发光；此时两电表的示数为_____
A．4.5V 20mA B．3V 20mA C．4.5V 0mA D．3V 0mA
（3）某个家庭原来全部用白炽灯来照明，平均每月照明用电50kW•h，现全部改用LED灯．相同情况下可节能约70%．已知每消耗l度电相当于排入1.1kg的二氧化碳，则改用LED灯后，这个家庭平均每月能减排二氧化碳约_____kg．
14．中国改装的“瓦良格”号航空母舰出海试航，当航母在平静的水面航行时，它所受的浮力__它的总重力（选填“大于”、“等于”或“小于”）．当航空母舰上舰载飞机起飞后，它排开水的体积__（选填“增大”、“减小”或“不变”）．
三、作图题（共7分）
15．如图，根据通电螺线管的极性画出螺线管中电流的方向，并用箭头标出。
（_____）
16．图甲是一个“胀管器”，其手柄OBA在使用时是一个杠杆。图乙是其简化的示意图，图中O为支点，F2是使用“胀管器”时B点受到的阻力。请在图乙中画出：①阻力臂l2；②作用在A点的最小动力F1及其力臂l1.
17．请在括号内标出通电螺线管右端的磁极极性。
四、实验题（本大题共5小题，共20分）
18．(1)小青同学用已经调节好平衡的天平测量物体的质量,操作情况如图甲所示,它的错误有: _____。(写出一条即可)
有一个形状不规则的小木块，将其放在水中时，漂浮在水面上，用以下两种方案测量该木块的密度。
a.用天平测小木块的质量：把天平放在水平台上，调节平衡螺母，调节横梁平衡，测得小木块的质量为m；
b.在量筒中倒入适量的水，体积为V0；
c.用细针将小木块浸没水中，读出量筒中水面对应的刻度为V1，则木块的密度表达式ρ=_____。
a.在量筒中倒入适量的水，体积为V2，如图乙所示；
b.用一个体积为10cm3的铁块和小木块拴在一起浸没水中，读出量筒中水面对应的刻度为；
c.从量筒中取出铁块，小木块漂浮水面，读出量筒中水面对应的刻度为，则木块的密度________
对比以上两种方案，误差比较小的是方案________。
请画出（方案二）的实验记录数据表格，并填上已测量出的相关数据。
19．小明做“探究凸透镜成像规律”的实验：
小明利用太阳光测量凸透镜的焦距，方法如图甲所示．他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距为_____．
A．一定小于L B．一定大于L
C．可能等于L D．可能小于L、也可能大于L如图乙所示，经过调节后，此时在光屏上得到一清晰的像，_____就是利用这一成像规律工作的．若遮去凸透镜的上面一半，则光屏上所成的像将_____．（选填“完整”或“不完整”）对于焦距相同的凸透镜，一个物距应该对应唯一的像距，但从各组汇报数据中发现，物距均为12.00cm时，有三个小组所测像距分别为23.00cm，24.00cm，26.00cm．若他们的数据差别不是因为长度测量误差导致的，你认为出现这种情况的操作原因是_____．小明把自己的近视眼镜放在蜡烛和凸透镜之间且靠近凸透镜的位置，结果光屏上原来清晰的像变模糊了，若不改变蜡烛和凸透镜的位置，应将光屏向_____透镜的方向移动．（选填“远离”或“靠近”）
20．如图所示，小亮用自制的水透镜来探究凸透镜成像规律．当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大．
如图甲，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为_____cm；移动蜡烛，水透镜和光屏至图乙位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成_____（选填“照相机”或“投影仪”）；在图乙的实验场景下，小亮向水透镜中注入适量水后，他发现烛焰清晰的像变模糊了，为了使光屏上再次得到清晰的像，应将光屏向_____移动；小亮把自己的眼镜给水透镜“戴上”（如图丙），在不移动光屏的情况下，光屏上也能成清晰的像，由此判断小亮戴的是_____眼镜（选填“近视”或“远视”）．
21．小华利用如图所示的器材探究物体的动能跟哪些因素有关，提出了以下猜想：
猜想一：动能的大小可能与物体的质量有关；
猜想二：动能的大小可能与物体的运动速度有关；
猜想三：动能的大小可能与物体的体积有关。
请你帮助小华完成：
（1）请写出探究猜想二的实验方案；
（2）请设计记录猜想一的实验表格。
22．为了验证并联电路的电流特点．小薇设计了如图所示的电路进行实验．
在连接电路时，开关应处于________状态． 小徽先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：________． 排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出I1=0.5A，I2=________A，I=________A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：________．（写出关系式即可） 为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：________．
五、计算题（本大题共2小题，共13分）
23．在如图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，如图乙是灯泡L2的U﹣I图象．
（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值；
（2）当开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；
（3）开关S接b时，通过调节电源电压使灯泡L1正常发光，求电路消耗的总功率．
24．下面的图表是从某台电热饮水机说明书上收集到的信息．经分析得知，当开关S闭合时，饮水机处于加热状态，S断开时，饮水机处于保温状态．为了测量它加热时的实际功率，小明断开其它所有用电器，只将该饮水机接入家庭电路中，闭合开关S，测得热水箱中的水从20℃升高到100℃，所用时间为7.5min，同时观察到家中标有“1200r/kw•h”字样的电能表转盘转过120转（r）．根据以上信息，求：
电阻R1的阻值（不考虑温度对阻值的影响）；饮水机热水箱中的水从20℃升高到100℃时所吸收的热量[c水＝4.2×103J/（kg•℃）]；饮水机加热时的实际功率；饮水机此加热过程中的热效率．
六、综合能力题（本大题共3小题，共18分）
25．如图所示，电源电压恒定为24V，灯泡L上标有“12V 9.6W”的字样，灯泡L的电阻值恒定，滑动变阻器R1的最大阻值为100Ω，电压表量程为0～15V，电流表量程为0～0.6A，图中虚线框内接有一只30Ω的定值电阻R2（未画出）．已知：①闭合S1和S3，断开S2时，调节R1，使其接入电路的阻值为10Ω，此时电路的总功率为14.4W；②闭合S1和S2，断开S3，调节R1，当电压表示数为15V时，电流表读数为0.2A．
请根据题意计算推理，画出R2在虚线框内连接的完整电路．闭合S1和S2，断开S3，移动滑动变阻器的滑片P的过程中，小灯泡的最小功率是_____W．计算：当闭合所有开关时，为保证电路安全，滑动变阻器接入电路的阻值范围是多少？_______
26．物理知识的应用无处不在，如图所示，甲乙两地相距L千米，两地之间沿直线架设了两条输电线，输电线每千米的电阻是R0欧，现输电导线某处发生了短路，为了尽快确定短路位置，及时修复供电，机智的检修员在甲地利用实验室常用的电学仪器，根据伏安法进行了检测，并根据检测数据确定了短路位置距甲地的距离S．请你在甲处的虚线框内把检测需要的仪器与两条输电线连接起来，组成检测电路．（所需仪器应元件符号表示）
请根据所学过的电学知识，推导求出短路位置距甲地的距离S=_____（用已知量、检测量表示，检测电路导线的电阻忽略不计），要有推导过程（检测量用字母表示，推导过程要有必要的文字说明）
27．释放化学能的过程不断地发生在人体内,食物也是一种“燃料”．营养成分在人体细胞里与氧结合,提供细胞组织所需的能量．人体摄入的能量(营养师常称之为热量)过多或过少，都有损于健康． 某种巧克力的营养成分表上标有“每100g能量2000kJ”，该标识的含义与以下物理量含义类似 ___________．
A.热量 B.内能 C.热值 D.比热容 小华同学质量为50kg,正常情况下步行上一层楼需要12s,他克服重力做多少功______?他克服重力做功的功率是多少______?(每层楼高3m，g=10N/kg）
(3) 跳绳测试之前，小华同学吃了一块净含量50g的上述巧克力，如果他从巧克力获得的能量全部用于跳绳，若他每次跳起高度为5cm，他需要跳起多少次才能将这块巧克力的能量消耗完______? （g=10N/kg）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A. 超导体材料的电阻为零，不能产生电流的热效应， 不能制作电饭锅中的电热丝，A错误；
B. 手机是利用电磁波来传递信息的，B说法正确；
C. 太阳能、风能是可再生能源，天然气是不可再生能源，C说法错误；
D. 大亚湾核电站利用的是核裂变释放的能量，D说法错误；
故选B．
2、B
【解析】
由于电子定向移动形成电流，且负电荷定向移动的方向与电流的方向相反，所以，由甲图知道，一束电子沿着水平方向平行向右飞过小磁针上方，即此时电流的方向应是从右到左，所以，小磁针的N极向纸外发生偏转；
由乙图知道，通电直导线放在小磁针正上方，电流的方向与甲图相反，又因为电流的磁场方向与电流的方向有关，所以小磁针所在位置的磁场方向与甲图相反，即小磁针的N极向纸内发生偏转；
乙图中，若通电直导线放在小磁针正下方，由于通电直导线上方和下方的磁场方向相反，所以，小磁针的N极会向纸外发生偏转，故B正确，ACD错误。
3、D
【解析】
A．在阳光照射下，公园里石凳的温度升高，是太阳光的热辐射增加了石凳的内能，属于热传递增加物体的内能，不符合题意；
B．金属汤勺放在热汤中，温度升高，是热汤的内能转移到了金属汤勺中，属于热传递改变物体的内能，不符合题意；
C．冬季人们利用热水袋取暖，是热水的内能转移到人体中，从而感觉暖和，是热传递改变物体的内能，不符合题意；
D．小亮从滑梯上滑下时臀部感觉到热，是克服摩擦力做功，机械能转化成内能，属于做功增加物体的内能，符合题意。
4、A
【解析】
图甲：月球上没有空气，宇航员不能直接交谈，说明真空不能传声；
图乙：说明声音是由物体的振动产生的；
图丙：说明声音的传播需要介质，真空不能传声；
图丁：说明声音能够传递信息．
因此声学知识相同的是图甲和图丙，A选项符合题意．
5、B
【解析】
A、发现有人触电应该先切断电源，不能直接用手拉开，否则也会触电，该选项做法不符合安全用电原则；
B、更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，该选项做法符合安全用电原则；
C、使用测电笔时，手必须接触测电笔尾部的金属体，不能接触笔尖的金属体，该选项做法不符合安全用电原则；
D、多个大功率用电器同时使用一个插座，会使干路中的电流过大，出现危险，该选项做法不符合安全用电的原则。
6、C
【解析】
由电路图知，如果灯L1 断路，用一段导线的两端接触a、b两点时，L2 会发光，故A不符合题意；
如果灯L2 断路，导线接触b、c两点时，L1 会发光，故B不符合题意；
如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C符合题意，D不符合题意。
7、D
【解析】
A、力可以改变物体的运动状态，与物体是否运动无关，由牛顿第一定律知道，没有力作用在物体上，物体也能做匀速直线运动，故A错误；
B、汽车刹车时，人由于惯性，会向前倾倒，但是不能说受到惯性作用，因为惯性不是力．故B错误；
C、由牛顿第一定律知道：物体在不受外力作用时保持原状，动者恒动，静者恒静．故C错误；
D、力能改变物体的运动状态，故使小车拐弯，必须对小车施加力的作用，故D正确．
二、填空题（本大题7小题，共21分）
8、1.05×107 45
【解析】
（1）秸秆煤完全燃烧放出的热量：
Q=qm=2.1×107J/kg×0.5kg=1.05×107J．
（2）由Q吸=cmΔt可得，
所以水吸收热量温度升高到：
t1=t0+25℃=45℃．
9、使两个互相接触的表面隔开 增大受力面积
【解析】
气垫船的原理是船体与水面之间形成一层空气垫，使船体与水面分离，从而大大减小船体航行时的摩擦力，故气垫船是用使两个互相接触的表面隔开的方法来减小摩擦的；
滑雪时人站在滑雪板上压力并没有减小，对雪面的压力没有变，但滑雪板加大了人与雪面的接触面积，减小了压强而没有深陷雪地中去。
10、船 东
【解析】
以船或以人为参照物，桥与船之间的位置发生了变化，所以桥是运动的，故会有桥迎面而来；河岸和桥之间没有位置移动，是相对静止的，所以，若他感到桥向西运动，以河岸为参照物，则船是向东运动的．
在研究物体的运动情况时，需要选取一个参照物，物体与参照物之间的位置发生变化，则物体是运动的；物体与参照物之间的位置没有发生变化，则物体是静止的．
11、900；90℅；变大
【解析】
试题分析：物体的重力：，有用功：，动滑轮绕3段绳，不计绳重和摩擦，绳子的拉力：，总功：，滑轮组的机械效率：，不计绳重和摩擦，动滑轮重力一定，滑轮组提起的物重越大，有用功越多，但额外功不变，所以机械效率越高。
考点：有用功；滑轮组的机械效率
点评：不计绳重和摩擦，作用在绳子自由端的拉力是物重和动滑轮重的n分之一；滑轮组的机械效率等于有用功和总功的比值。
12、（一定）R断路 （一定）L断路
【解析】
若灯L断路后两表均没有示数；若电阻R断路，电压表串连接入电路，测量电源电压示数变大，由于电压表电阻较大，因此电路中电流减小，电流表示数几乎为零，灯L熄灭；若灯L短路后，电路总阻值减小，电流变大，电压表测量电源电压也变大；若电阻R短路后，电路总阻值减小，电流变大，灯L更亮；由上可知①中R断路；②中L断路．
13、半导体 低 不能 C 38.5
【解析】
（1）发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点．（2）由电路图可知LED灯与滑动变阻器串联，根据LED的单向导电性，判断电路所处的状态，然后根据电表所测的量判断示数，（3）先求出全部改用LED灯后的节约的电能，再计算减少排放的二氧化碳的质量．
【详解】
(1)由材料可知：二极管是由半导体做成的器件；发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，所以，LED灯主要由半导体材料制成；节能被称为冷光源，是因为电热转换损耗的能量较白炽灯低；
(2)闭合开关S，LED发光；断开S，改变电源的正负极后闭合S，LED由于具有单向导电性，所以电路处于开路状态，LED不能发光；此时电压表示数为电源电压4.5V，电流表的示数为0，故选C.(3)全部改用LED灯后节约电能△E＝50kW⋅h×70%＝35kW⋅h，可减排二氧化碳△m＝△E×1kg/kW⋅h＝35kW⋅h×1.1kg/kW⋅h＝38.5kg，
14、等于 减小
【解析】
（1）因为航母漂浮，所以它受到的浮力等于总重力；
（2）战机从航母上起飞后，航母的总重力减小，根据漂浮物体的重力等于自身重力，所以浮力将减小，由阿基米德原理可知排开水的体积会减小．
三、作图题（共7分）
15、
【解析】
根据安培定则可知，此时的大拇指朝上，故电流从螺旋管的下端流入，从上端流出，如下图：
16、
【解析】
①反向延长阻力F2的作用线，然后过支点O作出F2作用线的垂线，即为阻力臂l2；
②由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。图中支点在O点，因此OA为最长动力臂l1，动力的方向应该向下。过点A作垂直于OA向下的带箭头的垂线段，为最小动力F1的示意图。如图：
17、
【解析】
根据安培定则判断。
【详解】
利用安培定则判断，右手握住螺线管，四指弯曲指向电流方向，则母指向左，即左侧为N极，右侧为S极，如图所示：
四、实验题（本大题共5小题，共20分）
18、物体和砝码的位置放反了（在测量过程中不应该调平衡螺母） 0.6 方法一
【解析】
（1）由图甲可知，该同学的错误有：物体和砝码的位置放反了；在测量过程中不应该调平衡螺母；
（2）方案一：
c.木块的体积V=V1-V0，木块的密度；
方案二：
量筒的最小分度值为2mL，水的体积V2＝50mL＝50cm3；
木块的体积：V′＝V3﹣V2﹣V铁＝90cm3﹣50cm3﹣10cm3＝30cm3；
木块排开水的体积V排＝V4﹣V2，木块受到的浮力F浮＝ρ水gV排＝ρ水g（V4﹣V2）；
因为木块漂浮，所以木块重力G木＝F浮＝ρ水g（V4﹣V2）；
木块的质量：；
小木块的密度：；
由于铁块取出时带有水，使得量筒中的木块和水的体积偏小，即木块排开水的体积偏小，木块质量偏小，根据知，密度偏小，故方法一误差较小。
实验记录数据表格及测量的相关数据如下：
19、D 照相机 完整 光屏上还没有出现清晰的像时就测出了像距 远离
【解析】
（1）只有在焦点处得到的光斑最小、最亮，在焦点之前和焦点之后光斑都不是最小．当测量距离为L时，焦距可能大于L，也可能小于L．

（2）图中物距大于像距，成倒立、缩小的实像．照相机就是利用这一成像规律工作的；
遮住凸透镜上面的一半，烛焰发出的光可以通过凸透镜的另一半，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，仍然是完整的；
（3）同一凸透镜，物距一定，像距一定，小组实验的像距不同，是因为光屏上还没有出现清晰的像就测像距；
（4）近视镜是凹透镜，将凹透镜靠近凸透镜，凹透镜对光线有发散的作用，使像点推迟会聚，光屏要远离凸透镜，才能接到清晰的像．
20、8.0 照相机 左 近视
【解析】
（1）平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点．焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是8.0cm；实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；
（2）根据图乙，物距大于像距，成倒立、缩小的实像，应用于照相机．
（3）在图乙的实验场景下，小亮向水透镜中注入适量水后，使透镜凸起程度变大，会聚能力较强，将像成在光屏的前面，为了使光屏上再次得到清晰的像，应将光屏向左移动，给水透镜带上眼镜后，不移动光屏能得到清晰的像，说明眼镜中的透镜起了发散作用，镜片应为凹透镜，而凹透镜是矫正近视的，故小亮戴的是近视眼镜．
21、（1）将同一个金属球分别从斜面的不同高度处由静止滚下，撞击水平面上同一位置的小木块，用刻度尺分别测量小木块被撞出的距离。（2）见解析
【解析】
根据题中“小华利用如图所示的器材探究物体的动能跟哪些因素有关”可知，本题考查探究影响物体动能大小的因素。考查了实验方案和实验表格的设计。根据实验目的，运用控制变量法和转化法设计实验方案；根据实验方案，确定需要测量的物理量，设计表格并多次进行实验。
【详解】
（1）物体动能大小与物体的质量和速度有关，探究猜想二：物体动能的大小可能与物体的运动速度有关，要控制物体的质量不变，改变物体到达水平面的速度，即改变物体在斜面上的高度。实验方案：
将同一个金属球分别从斜面的不同高度处由静止滚下，撞击水平面上同一位置的小木块，用刻度尺分别测量小木块被撞出的距离。
（2）探究猜想一：动能的大小可能与物体的质量有关，要控制物体体积和到达水平面的速度一定，即控制小球在斜面上的高度相同，改变物体的质量，用刻度尺分别测量小木块被撞出的距离。为了找出普遍性规律并多次实验。设计表格如下：
22、断开 L1或电流表开路 0.52 1 I＝I1＋I2 用改变电源电压继续实验的方法进行验证
【解析】
（1）在连接电路时，为了防止连接不当可能损坏电路的情况出现，必须将开关处于断开状态；
（2）由电路图可知：两灯为并联，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，说明L1这条路不通，导致的原因可能是L1或电流表开路；
（3）根据图乙中电流表的指针所指位置可读出它的示数为0.52A，干路上的电流大于支路中的电流，因此图丙中电流表的量程应按照0-3A的量程读出示数为1A；考虑到测量误差等原因，我们可以得出并联电路中，干路里的电流等于各支路电流之和即I=I1+I2；
（4）在探究并联电路中的电流规律时，要注意改变各支路的阻值，同时改变电源电压进行多次测量，分析数据才能得出更为普遍的规律．因此还可以采用的方法为：用改变电源电压继续实验的方法进行验证.
五、计算题（本大题共2小题，共13分）
23、（1）4Ω．（2）4W．（3）6W．
【解析】
试题分析：（1）当开关S接a时，灯泡L1与电阻R2串联（如下图所示），
∵U2=1．2V，I=2．3A，
∴电阻R2的阻值为：．（2）当开关S接a时，灯泡L1与电阻R2串联，∵灯泡L1正常发光时，∴灯泡L1两端的电压为额定电压U1=8V，又∵此时R2消耗的功率为P2=1W，而R2=4Ω，
∴此时电路中的电流为：，即I1=I2=2．5A，灯泡L1的额定功率为：P1=U1I1=8V×2．5A=4W．（3）开关S接b时，灯泡L1与灯泡L2串联（如下图所示），
∵灯泡L1正常发光，∴此时电路中的电流为I1=I2=2．5A，从灯泡L2的U-I图象可知，当电流为2．5A时，灯泡L2两端的电压为U2=4V，则电源电压为：U=U1+U2=8V+4V=12V，∴电路消耗的总功率为：P总=UI1=12V×2．5A=6W．答：（1）定值电阻R2的阻值为；（2）灯泡L1的额定功率4W；（3）电路消耗的总功率．
考点：欧姆定律的应用；电功率的计算．
24、 (1) 55 Ω； (2) 3.36×105 J； (3) 800 W. (4) 93.3%.
【解析】
（1）当开关S闭合时，饮水机处于加热状态，此时电路中只有电阻R1，如图1所示；S断开时，饮水机处于保温状态，此时电路中电阻R1和R2串联，如图2所示；
由题知，U＝220V，P加热＝880W，电阻R1的阻值为：R1＝＝55Ω．（2）热水箱容量，即可装水的体积：V＝1L＝0.001m3，由ρ＝得饮水机内可装入水的质量；m＝ρV＝1×103kg/m3×0.001m3＝1kg；c水＝4.2×103J/（kg•℃），t＝100℃，t0＝20℃，水吸收的热量为：Q吸＝c水m（tt0）＝4.2×103J/（kg•℃）×1kg×（100℃20℃）＝3.36×105J．（3）每消耗1kW•h的电能，电能表的转盘就转过1200r，电能表的转盘转过120r消耗的电能为：W＝W•h＝0.1kW•h＝3.6×105J，而t＝7.5min＝450s，饮水机的实际功率为：P实际＝＝800W．（4）Q吸＝3.36×105J，消耗电能W＝3.6×105J，饮水机的热效率为：η＝×100%＝×100%93.3%．
（1）当开关S闭合时，饮水机处于加热状态，此时电路中只有电阻R1；S断开时，饮水机处于保温状态，此时电路中电阻R1和R2串联；知道饮水机的额定电压和加热时的额定功率，可利用公式R＝计算出电阻R1的阻值．（2）知道热水箱的容量，可利用公式m＝ρV计算出水的质量，又知道水的比热容和温度变化，可利用热量公式Q吸＝cm（tt0）计算出水吸收的热量．（3）“1200r/kw•h”的意义为：每消耗1kw•h的电能，电能表的转盘就转过1200r，从而可以计算出电能表的转盘转过120r消耗的电能，又知道工作时间，可利用公式P＝计算出饮水机的实际功率．（4）已经计算出水吸收热量和饮水机消耗的电能，可利用公式η＝计算出饮水机的热效率．
六、综合能力题（本大题共3小题，共18分）
25、 0.6 10～50 Ω
【解析】
（1）由题知，灯泡的额定电压和额定功率，由可得灯泡电阻：
；情形①中，闭合S1和S3、断开S2时，R1与串联虚线框部分串联，由计算此时电路的总电阻：，因串联电路中总电阻等于各分电阻之和，且R1接入电路的阻值为10Ω，所以，此时R1与R2串联；情形②中，闭合S1和S2、断开S3，虚线框部分、灯泡、R1串联，电压表测R1两端两端电压，电流表测电路中电流，此时灯泡与虚线框部分的总电压：，此时灯泡与虚线框部分接入电路的总电阻值：，由①②两种情形知，电阻R2即要在闭合S3时连入电路，又要在闭合S2时与灯串联，由此可知R2的位置如图所示：
（2）闭合S1和S2，断开S3，R2、灯泡、R1串联，当滑动变阻器两端电压最大时，电路中电阻最大，电流最小时，灯泡功率最小，此时R2两端电压：，
灯泡两端电压：，由 可得灯泡的最小功率：；
（3）由图可知，当闭合所有开关时，R2、R3连入电路中，电压表量程为0～15V，电流表量程为0～0.6A，为保证电路安全，电路中电流最大0.6A，此时滑动变阻器连入阻值最小，，当电压表示数为15V时，滑动变阻器连入阻值最大，由串联电路特点知，此时电路中的电流：
，所以滑动变阻器连入的最大值为：
，所以滑动变阻器接入电路的阻值范围为：10Ω～50Ω．
故答案为 (1). (2). 0.6 (3). 10～50 Ω
【点睛】本题考查了串联电路特点、欧姆定律公式和电功率公式的应用，关键是通过计算，根据电路特点判断R2所在的位置．
26、 U/2IR1
【解析】
（1）由题知，输电线每千米的电阻是R1欧，利用电压表和电流表测出短路位置距甲地的导线电压和电流，即可计算出导线电阻，从而计算出导线长度．检测电路如图所示；
（2）若电压表示数为U，电流表示数为I，根据公式I=U/R可得，甲处到短路处输电导线的电阻：R=U/I，由题知，输电线每千米的电阻是R1欧，所以甲处到短路处输电导线的长度：L=R/R1=U/IR1，输电导线有两根导线，所以甲处到短路处的距离：S=L/2=U/2IR1．
27、C 1500 125 40000
【解析】
（1）热值表示1kg燃料完全燃烧时放出的热量；
（2）功的计算公式为W=Gh；功率的计算公式为P=；代入题目提供的信息可求功和功率；
（3）根据巧克力提供的能量，即跳绳所做的功，再运用W=Gh变形后可求总高度h，进而求跳绳的次数．
【详解】
(1)巧克力的营养成分表上标有“每100g能量2000kJ”，该标识的含义为每100g巧克力能够提供的能量为2000kJ；
则1kg提供的能量为20000kJ,即2×107J,可表达为：2×107J/kg；
可见其含义与热值相似；热值表示1kg燃料完全燃烧时放出的热量；故选C；
(2)克服重力做功为：W=Gh=mgh=50kg×10N/kg×3m=1500J；
克服重力做功的功率：
P===125W；
(3)50g(即0.05kg)的巧克力提供的能量为：E=2×107J/kg×0.05kg=106J；
从巧克力获得的能量全部用于跳绳,则所做的功为：W=E=106J；
由W=Gh得：提高完成的总高度为：
h总====2000m；
每次跳绳高度为h=5cm=0.05m，故跳绳次数为：
n===40000次．
热水箱容量
1L
额定电压
220V
加热时额定功率
880W
量筒中水的体积
铁块、木块和水的体积
木块浸在水中的体积
木块的体积
木块的质量
木块的密度体积
50
90
68
量筒中水的体积
铁块、木块和水的体积
木块浸在水中的体积
木块的体积
木块的质量
木块的密度体积
50
90
68
次数
小球体积V/m3
小球在斜面上的释放高度h/m
小球质量m/kg
木块移动距离s/m
1
2
3
