2026届甘肃省甘南藏族自治州中考冲刺卷物理试题（含答案解析）

这是一份2026届甘肃省甘南藏族自治州中考冲刺卷物理试题（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，下列事例中，利用大气压作用的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．

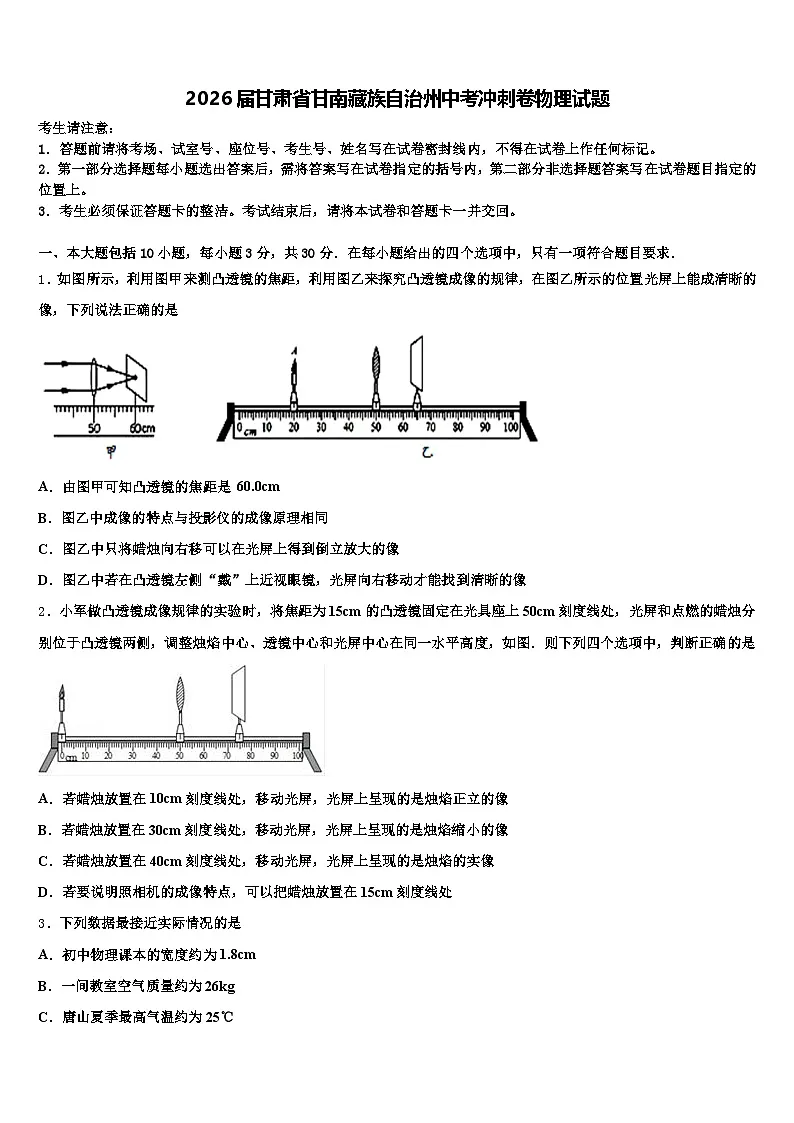

1．如图所示，利用图甲来测凸透镜的焦距，利用图乙来探究凸透镜成像的规律，在图乙所示的位置光屏上能成清晰的像，下列说法正确的是
A．由图甲可知凸透镜的焦距是 60.0cm
B．图乙中成像的特点与投影仪的成像原理相同
C．图乙中只将蜡烛向右移可以在光屏上得到倒立放大的像
D．图乙中若在凸透镜左侧“戴”上近视眼镜，光屏向右移动才能找到清晰的像
2．小军做凸透镜成像规律的实验时，将焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图．则下列四个选项中，判断正确的是
A．若蜡烛放置在10cm刻度线处，移动光屏，光屏上呈现的是烛焰正立的像
B．若蜡烛放置在30cm刻度线处，移动光屏，光屏上呈现的是烛焰缩小的像
C．若蜡烛放置在40cm刻度线处，移动光屏，光屏上呈现的是烛焰的实像
D．若要说明照相机的成像特点，可以把蜡烛放置在15cm刻度线处
3．下列数据最接近实际情况的是
A．初中物理课本的宽度约为1.8cm
B．一间教室空气质量约为26kg
C．唐山夏季最高气温约为25℃
D．正常人的心脏跳一次的时间约为0.8s

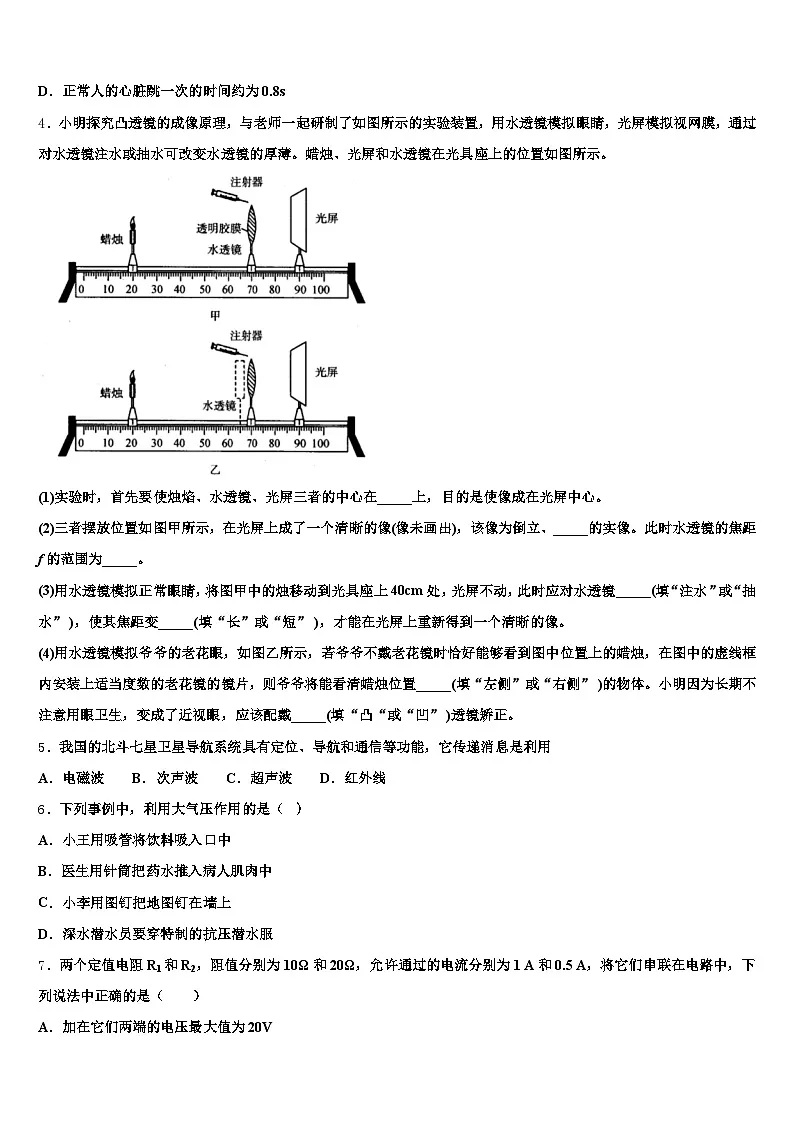

4．小明探究凸透镜的成像原理，与老师一起研制了如图所示的实验装置，用水透镜模拟眼睛，光屏模拟视网膜，通过对水透镜注水或抽水可改变水透镜的厚薄。蜡烛、光屏和水透镜在光具座上的位置如图所示。
(1)实验时，首先要使烛焰、水透镜、光屏三者的中心在_____上，目的是使像成在光屏中心。
(2)三者摆放位置如图甲所示，在光屏上成了一个清晰的像(像未画出)，该像为倒立、_____的实像。此时水透镜的焦距f的范围为_____。
(3)用水透镜模拟正常眼睛，将图甲中的烛移动到光具座上40cm处，光屏不动，此时应对水透镜_____(填“注水”或“抽水” )，使其焦距变_____(填“长”或“短” )，才能在光屏上重新得到一个清晰的像。
(4)用水透镜模拟爷爷的老花眼，如图乙所示，若爷爷不戴老花镜时恰好能够看到图中位置上的蜡烛，在图中的虚线框内安装上适当度数的老花镜的镜片，则爷爷将能看清蜡烛位置_____(填“左侧”或“右侧” )的物体。小明因为长期不注意用眼卫生，变成了近视眼，应该配戴_____(填“凸“或“凹” )透镜矫正。
5．我国的北斗七星卫星导航系统具有定位、导航和通信等功能，它传递消息是利用
A．电磁波 B．次声波 C．超声波 D．红外线
6．下列事例中，利用大气压作用的是（ ）
A．小王用吸管将饮料吸入口中
B．医生用针筒把药水推入病人肌肉中
C．小李用图钉把地图钉在墙上
D．深水潜水员要穿特制的抗压潜水服
7．两个定值电阻R1和R2，阻值分别为10Ω和20Ω，允许通过的电流分别为1 A和0.5 A，将它们串联在电路中，下列说法中正确的是（ ）
A．加在它们两端的电压最大值为20V
B．通过电路的电流最大值为1A
C．通过电路的电流最大值为0.5A
D．他们的总功率最大值是15W

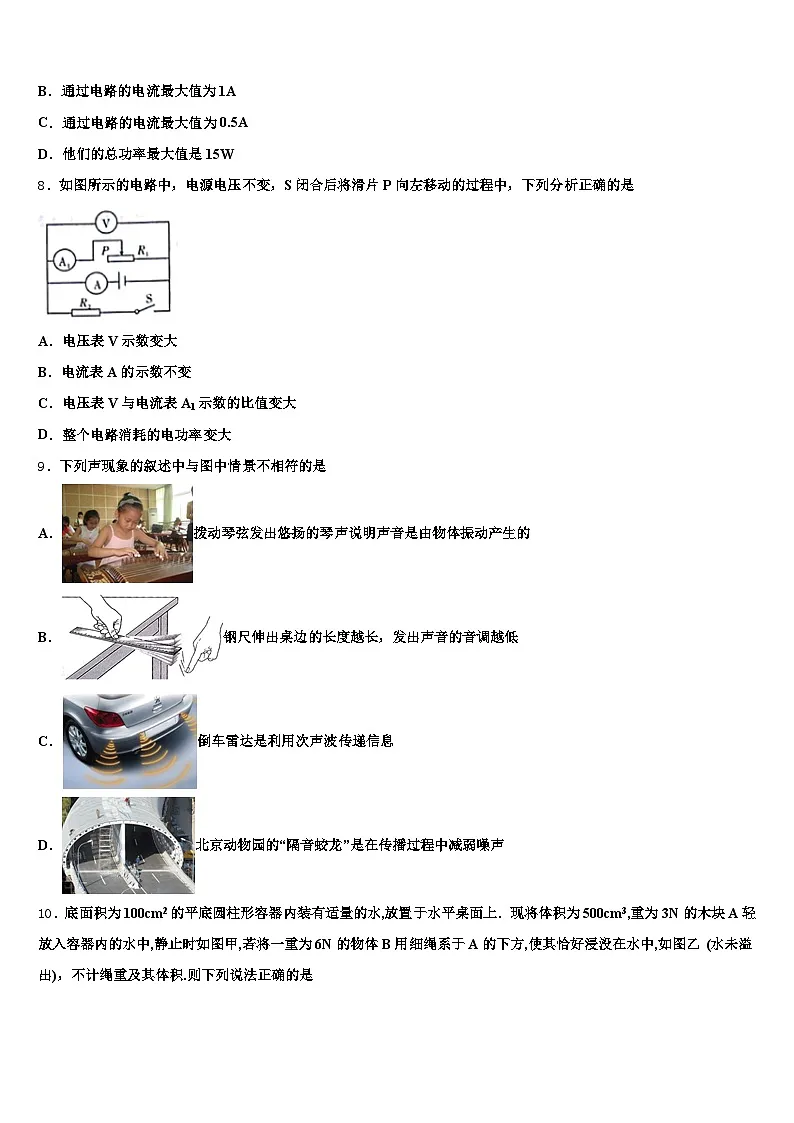

8．如图所示的电路中，电源电压不变，S闭合后将滑片P向左移动的过程中，下列分析正确的是
A．电压表V示数变大
B．电流表A的示数不变
C．电压表V与电流表A1示数的比值变大
D．整个电路消耗的电功率变大
9．下列声现象的叙述中与图中情景不相符的是
A．拨动琴弦发出悠扬的琴声说明声音是由物体振动产生的
B．钢尺伸出桌边的长度越长，发出声音的音调越低
C．倒车雷达是利用次声波传递信息
D．北京动物园的“隔音蛟龙”是在传播过程中减弱噪声
10．底面积为100cm2的平底圆柱形容器内装有适量的水,放置于水平桌面上．现将体积为500cm3,重为3N的木块A轻放入容器内的水中,静止时如图甲,若将一重为6N的物体B用细绳系于A的下方,使其恰好浸没在水中,如图乙 (水未溢出)，不计绳重及其体积.则下列说法正确的是
A．物体B的体积为900cm3
B．物体B的密度为1.2×103kg/m3
C．从甲到乙，容器对桌面的压强增加600Pa
D．绳子受到的拉力为4N
二、填空题（本大题包括7小题，每小题2分，共14分）
11．某辆以蓄电池为驱动能源的环保汽车，汽车运动时蓄电池为车上的电动机供电，电动机为汽车提供动力。总质量为3×103 kg，当它在水平路面上匀速行驶时，电动机工作电流为50A，工作电压为300V，汽车所受阻力为车重的0.04倍。 该汽车用于牵引汽车前进的机械功率和电动机电功率的比值为4：5，则该车匀速前进的速度为_____，该车正常行驶2h消耗的电能为_____。
12．某饮水机具有恒温功能，其内部简化电路如图所示（R1、R2均为加热电阻），闭合S，电磁铁上端为_____（选填“N”或“S”）极；而当温控区温度达到60℃时，通过温度传感器与电磁铁共同作用，使饮水机进入保温状态，此时电磁铁衔铁应与_____（选填“a”或“b”）触点接触．已知R1：R2＝1：2，若加热和保温产生相等的热量，则所需时间之比t加热：t保温＝_____．
13．用力压凹排球，表明力可以改变物体的___；松开手，排球下落的过程中，其惯性将____、重力势能将____（后两空均选填“变大”、“变小”或“不变”)。
14．如图所示，图钉帽的面积是0.8 cm2，图钉尖的面积是5×10－4 cm2，手指对图钉帽的压力是20 N，手对图钉帽的压强是_______Pa，图钉尖对墙的压强是_________ Pa.
15．如图所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球___。该实验说明了声音是由物体的振动产生的，这种探究方法叫______法。
16．将一根铁丝反复弯折，铁丝弯折处会发热，这是通过_____的方式，使铁丝的内能_____。
17．已知凸透镜的焦距为10厘米，把烛焰放在主光轴上距离凸透镜30厘米处，凸透镜成的像是______立的．将它移至距离凸透镜15厘米处的过程中，凸透镜成像的大小逐渐______．若要在光屏上得到与烛焰等大的像，烛焰应放在距离凸透镜______厘米处．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．请根据图中通电螺旋管的N极，标出磁感线的方向和小磁针的N极，并在括号内标出电源的“+”、“﹣”极．
19．如图，小磁针静止时的情况，请在虚线上标出磁感线的方向，并在括号内标明电源的“+”或“﹣”极．
（__________）
20．小明用天平和量筒测量一物块的密度。下面是测量时的一些主要步骤：
A．用调节好的天平测出量筒的质量为200g
B．向量筒中倒进一些水，测出这些水的体积是20cm3
C．将物块浸没在量筒中后，量筒中的水面如图甲所示
D．将物块放在调节好的天平左盘，平衡时所用砝码及游码位置如图乙所示请你把其中必要的操作，按正确的顺序排列出来：__________________________。
请在下面设计记录本次实验数据的表格，并把必要的测量数据及计算结果填入表中。
21．小明用图甲所示的电能表测量某品牌电热水壶的实际功率，测量时小明首先进行的操作是_______，接着观察到电能表的指示灯在3min内闪烁80次，则电热水壶实际功率是_______W．当壶中水的温度升髙时，这是通过_______的方法改变水的内能．图乙中A、B、C是该电热水壶插头的三个插脚，当电热水壶工作时，其中与火线相连的插脚是_______；为了用电安全，在这三个插脚中，较长的插脚是_______．
22．小明猜想水中加入别的物质后一定会对水的凝固点产生影响，为了验证，他将一些盐放入水中，并把盐水用容器盛好放入冰箱，研究盐水的凝固过程，每隔一定时间，小明就观察盐水状态、测出温度，并将凝固过程记录的温度数据画成了凝固图像如图所示.
（1）从图像中得到晶体的液态物质在凝固时的温度将_______.（填“变大”“变小”或“不变”）
（2）实验验证了小明的猜想，因为与水相比，凝固点变_______了（选“高”或“低”）
（3）如果将一个装有冰水混合物的试管放入正在熔化的盐冰水混合物中如图所示，试管中的冰水混合物中的冰会_______（选填“变多”、“变少”或“不变”）.
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．某电饭锅铭牌如图甲所示，图乙是其原理示意图，某天，善于探究的小腾突发奇想，将电饭锅内的两根电热丝改装为如图丙所示的连接方式，
通过计算，分析R1和R2的阻值各是多少？求改装后，电饭锅的高温档和保温档的功率各是多大？
24．如图所示，电源电压为18V且保持不变，电阻R1为定值电阻，灯泡标有“6V 3W”字样，滑动变阻器R2上标有“30Ω 1A”字样，电流表量程为“0～0.6A”和“0～3A“，电压表量程为“0～3V”和“0～15V”．
（1）只闭合开关S和S1，调节滑动变阻器的滑片，使灯泡正常发光，求此时电路消耗的总功率．
（2）只闭合开关S和S2，调节滑动变阻器的滑片，当电压表示数为12V时，电流表的示数为0.4A，求电阻R1的阻值．
（3）只闭合S和S2，调节滑动变阻器的滑片，发现电流表和电压表偏转角度相同（可能重新选择了电表量程），且整个电路能够安全工作，讨论并计算此时电流表示数的可能值．
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
涉及的知识点有：由图确定凸透镜的焦距；
凸透镜成像规律：u＞2f，成倒立、缩小的实像；2f＞u＞f，成倒立、放大的实像；
凸透镜成像时，物距变小，像距应变大；
凸透镜对光线起会聚作用，凹透镜对光线有发散作用。
【详解】
由甲图知道，凸透镜的焦距是：f=60.0cm-50.0cm=10.0cm，故A错误；由乙图知道，此时由于满足u=30cm＞2f=20cm，故成倒立、缩小的实像，此与照相机的原理是相同的，故B错误；凸透镜成像的规律知道，将蜡烛向右移时，物距减小，像距应变大，所以，应右移动光屏，才能在光屏上得到倒立放大的像，故C错误；凹透镜对光有发散作用，所以若在凸透镜左侧“戴”上近视眼镜，则像会成在原位置之后，即应将光屏向右移动才能找到清晰的像，故D正确，故选D。
2、D
【解析】
凸透镜成像的三种情况：
①u＞2f，成倒立、缩小的实像；②2f＞u＞f，成倒立、放大的实像；③u＜f，成正立、放大的虚像．
【详解】
凸透镜的焦距是15cm，凸透镜固定在光具座上50cm刻度线处，
A、将蜡烛移至10cm刻度线处时，物距u=50cm-10cm=40cm，u＞2f，移动光屏，就会得到倒立、缩小的实像，故A错误；
B、若蜡烛放置在30cm刻度线处，物距u=50cm-30cm=20cm，2f＞u＞f，移动光屏，就会得到倒立、放大的实像，故B错误；
C、若蜡烛放置在40cm刻度线处，物距u=50cm-40cm=10cm，u＜f，成正立放大的虚像，在光屏上不能承接，故C错误；
D、把蜡烛放置在15cm刻度线处，物距u=50cm-15cm=35cm，u＞2f，成倒立缩小的实像，照相机应用此原理，故D正确．
故选D．
3、D
【解析】
A、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，初中物理课本宽度与此差不多，在18cm左右，故A错误；
B、空气的密度在1.29kg/m3左右。教室的长、宽、高分别在9m、8m、3.5m左右，教室中空气的质量在m=ρV=1.29kg/m3×9m×8m×3.5m=325.08kg左右，故B错误；
C、唐山夏季最高气温约为35℃，故C错误；
D、正常情况下，人的心脏1min跳动的次数在75次左右，跳动一次的时间接近0.8s，故D正确。
4、同一高度 缩小 10cm＜f＜20cm 注水 短 右侧 凹
【解析】
(1)[1]烛焰、水透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央；
(2)[2]由图甲可知，此时物距大于像距，凸透镜成倒立缩小的实像；
[3]此时物距u＝50cm，50cm＞2f，像距v＝20cm，f＜20cm＜2f，解得10cm＜f＜20cm；
(3)[4][5]物距减小后，像距应增大，如果像的位置不变，则凸透镜的焦距要变短，凸透镜的厚度要增加，故此时应注水；
(4)[6]老花镜是凸透镜，对光线有会聚作用，水凸透镜前放置老花镜后，透镜的折光能力变强，焦距变小，光屏位置不变，相当于像距变大，根据物近像远像变大的成像原理可知，爷爷能够看清右侧的物体；
[7]近视眼是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处点的光会聚在视网膜前，对近视眼的矫正可通过凹透镜对光线的发散作用进行纠正。
5、A
【解析】
导航仪是利用电磁波传递信息的，导航仪、地面端的中心控制系统、导航卫星间可以相互传递信息。
【详解】
我国的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用电磁波传递信息的。故选A。
本题考查电磁波的传播，掌握导航卫星的工作原理即可正确解题。
6、A
【解析】
A．用吸管吸饮料时，口腔内气压小于饮料瓶中的气压，在大气压的作用下，把饮料压入口内，故A符合题意；
B．注射时，医生用力将针筒内的药水推入病人肌肉中，故B不符合题意；
C．用力把图钉钉在墙上，这是手给图钉一个压力的作用，故C不符合题意；
D．液体压强随深度的增加而增大，深水潜水员要穿特制的抗压潜水服，是为了承受更大的水压，不是大气压的作用，故D不符合题意。
7、C
【解析】
解：
∵电阻R1和R2串联，允许通过的电流分别为1 A和0.5 A，
为了保护每一个用电器都工作，
∴电路中的最大电流为：
I=0.5A，故B不符合题意，C符合题意．
此时电路中的总电阻为：
R=R1+R2=10Ω+20Ω=30Ω，
从而可知，加在它们两端的电压最大值为：
U=IR=0.5A×30Ω=15V，故A不符合题意，
他们的总功率最大值为：P=UI=15V×0.5A=7.5W，故D不符合题意．
故选C．
【点评】本题考查电功率和电压的计算，关键是公式及其变形的灵活运用，难点是知道两电阻串联时，电路中的最大电流的判断．
8、C
【解析】
由电路图知道，两电阻并联，电压表V测电源的电压，电流表A1 测滑动变阻器支路的电流，A测干路电流；电源的电压不变，电压表的示数不变，故A错误；
滑动变阻器的滑片P向左移动时，接入电路的电阻变大，根据 知道，该支路的电流变小，即电流表A1 的示数变小；通过R2 的电流不变，又因为并联电路干路电流等于各支路电流之和，所以，电流表A的示数变小，故B错误；
电压表V与电流表A1的示数比是滑动变阻器接入电路的电阻，滑动变阻器的滑片P向左移动时，接入电路的电阻变大，故C正确；
由于整个电路消耗的电功率等于电源的电压与干路电流的乘积，即P=UI减小，故D错误．
9、C
【解析】
解答：A. 声音是由物体的振动产生的，琴声是琴弦的振动产生的，故A正确；
B.尺子发出声音的音调与尺子振动快慢有关，当尺子伸出桌面的长度越长时，振动越慢，发出声音的音调越低，正确．C.倒车雷达是利用超声波传递信息的，故C错误；D. 北京动物园的“隔音蛟龙”是在传播过程中减弱噪声正确．故选C.
10、C
【解析】
A. 乙图中，将A、B两物体看为一个整体，它们刚好浸没处于静止，则它们受到的浮力等于它们的总重力，即F浮=G总=1N+6N=9N．则它们排开水的中体积为V排总===9×10-4m1=900cm1，所以物体B的体积为VB= V排总-V木=900cm1-500cm1=400cm1．故A错误．
B. 物体B的质量为mB===0.6kg，则物体B的密度为ρB===1.5×101kg/m1．故B错误．
C. 从甲到乙，容器对桌面的压力大小增加B物体的重力，即压力增加了6N．则容器对桌面的压强增加量为△p===600Pa．故C正确．
D. 乙图中B物体排开水的体积等于其自身体积，则B物体受到的浮力为F浮B=ρ水gV B=1×101kg/m1×10N/kg×400×10-6m1=4N．因物体B此时静止，受平衡力，其重力等于绳子的拉力加其受到的浮力．则绳子受到的拉力为F=GB- F浮B=6N-4N=2N．故D错误．
二、填空题（本大题包括7小题，每小题2分，共14分）
11、10m/s 30kW•h
【解析】
电动机的电功率：
P电＝UI＝300V×50A＝1.5×104W＝15kW，
因该汽车用于牵引汽车前进的机械功率和电动机电功率的比值为4：5，
所以，该汽车用于牵引汽车前进的机械功率：，
因该车匀速前进时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，汽车受到的牵引力：F＝f＝0.04G＝0.04mg＝0.04×3×103kg×10N/kg＝1200N，
由可得，该车匀速前进的速度：，
由可得，该车正常行驶2h消耗的电能：
W＝P电t＝15kW×2h＝30kW•h。
12、S a 1：3
【解析】
由图知控制电路中的电流是从电磁铁的下端流入、上端流出，由安培定则可知，电磁铁下端为N极，上端为S极；由电路图可知，衔铁接b触点位置时，只有电阻R1接入电路，此时电路中电阻最小，电源电压U一定，由 可知，此时电路的功率最大，饮水机处于加热状态；当衔铁接a触点位置时，R1、R2串联，电路中总电阻最大，此时电路的总功率最小，饮水机处于保温状态；已知R1：R2＝1：2，若加热和保温产生相等的热量，即Q1＝Q2，由Q＝W＝可得，所需时间之比：.
13、形状 不变 变小
【解析】
运动员用力压凹排球，排球的形状发生改变，表明力可以改变物体的形状；物体惯性大小只与质量有关，排球在下落过程中，质量不变，所以它的惯性不变；同一物体重力势能与高度有关，高度越高重力势能越大，排球下落过程中高度降低，所以重力势能变小。
14、2.5×105 4×108
【解析】
[1]手对图钉帽的压强为：
[2]图钉尖对墙的压力等于手对图钉帽的压力即20N，图钉尖对墙的压强：
本题考查了固体压强的计算，要知道固体能够传递压力，大小不变，以及固体压强的计算，关键是分清接触面积，但解题时要注意单位的换算．
15、被弹开 转换
【解析】
用悬挂着的乒乓球接触正在发声的音叉，可观察到乒乓球被弹开，它说明发声体在振动，因为振动的物体可以可传递能量，所以把乒乓球弹开了；
音叉的振动不能直接观察，乒乓球起的作用是将音叉的振动放大，更容易直观观察，这用到了转换法。
16、做功 增大
【解析】
反复弯折铁丝时，人对铁丝做功，机械能转化为铁丝的内能，内能增大，温度升高，这是通过做功的方式改变物体的内能。
17、倒 变大 20
【解析】
凸透镜的焦距为10厘米，物距为30厘米时，此时的物距大于二倍焦距，根据凸透镜成像的规律可知，此时成倒立缩小的实像； 当物距为15厘米时，此时的物距大于一倍焦距小于二倍焦距，根根据凸透镜成像的规律可知，此时成倒立放大的实像．像由缩小的变为放大的，所以在此过程中，其成像的大小逐渐变大；根据凸透镜成像的规律可知，只有物距等于二倍焦距时，才能在光屏上得到等大的实像．故要在光屏上得到与烛焰等大的像，烛焰应放在距离凸透镜 20厘米处．
三、作图、实验与探究题（本大题包括5小题，共34分）
18、如下图所示
【解析】
试题分析：螺线管的上端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从上向下的；当小磁针静止时，根据磁极间作用规律可知，靠近电磁铁N极的一定是小磁针的S极，由此可知小磁针的下端为N极；根据螺线管的上端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的下端流入上端流出；根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的正负极：下端为正极，上端为负极；如上图所示．
【考点定位】通电螺线管
19、
【解析】
由于异名磁极相互吸引，所以当小磁针自由静止时，与小磁针S极靠近的螺线管的左端一定是N极；
根据图示的线圈绕向和螺线管的NS极，利用安培定则可以确定螺线管中电流的方向是从螺线管的右端流入，左端流出，因此电源的右端为正极，左端为负极．磁感线方向从N极指向S极．如图所示：
20、DBC
【解析】
根据题中“小明用天平和量筒测量一物块的密度”可知，本题考查密度的测量，考查了学生天平和量筒的读数以及对密度计算的理解和掌握。根据实验原理设计实验步骤和实验表格。
【详解】
（1）利用天平和量筒测固体的密度，根据密度公式，必须首先测出物体的质量，然后利用排水法测物体的体积，因此正确的必要的操作顺序是DBC。
（2）根据实验原理测物质的密度，需要记录物块的质量m，水的体积，水和物块的总体积，从而求出物块的体积。再利用密度公式计算出物块的密度，所以还要记录物块密度。实验数据的表格及计算结果如下：
21、要关闭其他的用电器，使电水壶单独工作 1000 热传递 C A
【解析】
在测量电热水壶的实际功率时，要关闭其他的用电器，使电水壶单独工作；根据参数1600r/(kW·h)知，每消耗1kW·h的电能，电能表转1600圈，所以，电能表转80圈，电水壶消耗的电能为：W=kW·h=0.05kW·h，电热水壶实际功率：P===1kW=1000W；电热水壶烧水时消耗了电能，从而使电热丝的温度升高，水从电热丝吸收热量，温度升高、内能增加，是通过热传递改变了水的内能；插座是“左零右火上接地”，B插头对应三孔插座的左边，即应该是零线，C插头对应三孔插座的右边，应该是火线；当插头插入插座的瞬间，因为长插脚比其它两脚稍长一些，所以长插脚先接触地线；使金属外壳先与地线相连，然后才是火线和零线的连接；拔插头时，由于火线和零线的这两脚短，刚刚断开火线和零线时，长插脚稍长一些，仍处于连接状态，金属外壳仍未离开地线，因此如果用电器“漏电”，在插插头或拔插头的过程，人不会触电，在这三个插脚中，较长的插脚是A．
22、不变 低 变多
【解析】
（1）晶体的凝固特点是：凝固过程中放热，但温度保持不变；从图像中可知，晶体的液态物质在凝固时的温度将不变；
（2）从图像可知，凝固时保持温度-2℃不变，所以该盐水的凝固点是-2℃；水的凝固点是0℃，与水相比，盐水的凝固点变低了，所以实验验证了小明的猜想是对的；
（3）冰水混合物的温度是0℃，而盐冰水混合物的温度是-2℃；冰水混合物会向盐冰水混合物放热；液体的水会凝固结成更多的冰．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）44Ω；440Ω；（2）1100W ；100W
【解析】
（1）图乙中，闭合S，只有R2工作，为保温状态，R2的阻值：R2==440Ω；
再闭合S0，R1与R2并联，为高温状态，R1的功率：P1=P高-P保=1210W-110W=1100W；R1的阻值：R1==44Ω；
（2）图丙中，闭合S，R1与R2串联，为保温状态，再闭合S0，R2短接，只有R1工作，为高温档，R1=44Ω，R,2=440Ω，高温档的功率：P高==1100W；保温档的功率：P保==100W。
答：（1）R1和R2的阻值各是44Ω，440Ω；
（2）求改装后，电饭锅的高温档和保温档的功率各是1100W，100W。
24、（1）9W；（2）15Ω；（3）0.9A，0.45A
【解析】
（1）只闭合开关S和S1 时，L与R2 串联，电压表测R2 两端的电压，电流表测电路中的电流，因串联电路中各处的电流相等，且灯泡L正常发光，所以，由P=UI知道，电路中的电流：=0.5A；故整个电路的总功率是：P=UI=18V×0.5A=9W；
（2）只闭合开关S和S2时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，由于串联电路中总电压等于各分电压之和，所以，当电压表示数为12V时，R1 两端的电压是：U1 =U-U2 =18V-12V=6V，由欧姆定律知道，R1 两端的电压是： =15Ω；
（3）只闭合开关S和S2时，R1与R2串联，电压表测R2 两端的电压，电流表测电路中的电流，由于滑片在某一位置时，电流表和电压表的偏转角度相同，且整个电路能正常工作，所以，可设两电表指针偏转的格数均为n，
①若电流表的量程为0～0.6A、电压表的量程为0～3V，则电流表的示数为0.02A×n，电压表的示数为0.1V×n，此时滑动变阻器接入电路中的电阻是：，由于串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流＞0.6A，故此种情况不可能；
②若电流表的量程为0～0.6A、电压表的量程为0～15V，则电流表的示数为0.02A×n，电压表的示数为0.5V×n，此时滑动变阻器接入电路中的电阻是： =25Ω，此时电路中的电流是： ，故此种情况可能；
③若电流表的量程为0～3A、电压表的量程为0～3V，则电流表的示数为0.1A×n，电压表的示数为0.1V×n，此时滑动变阻器接入电路中的电阻是：
此时电路中的电流 ＞1A，故此种情况不可能；
④若电流表的量程为0～3A、电压表的量程为0～15V，则电流表的示数为0.1A×n，电压表的示数为0.5V×n，此时滑动变阻器接入电路中的电阻，此时电路中的电流，故此种情况可能．
综上所述知道，电流表示数的可能值为0.45A、0.9A．
物块质量/g
水的体积/cm3
水和物块的体积/cm3
物块体积/cm3
物块密度/g·cm-3
47
20
38
18
3.6
物块质量/g
水的体积/cm3
水和物块的体积/cm3
物块体积/cm3
物块密度/g·cm-3
47
20
38
18
3.6
