2026年甘肃省张掖市中考联考物理试卷（含答案解析）

这是一份2026年甘肃省张掖市中考联考物理试卷（含答案解析），共18页。试卷主要包含了下列说法不正确的是，滑板车是小学生喜爱的玩具之一等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）
1．在如图所示的电路中，闭合开关后，当滑片P向右移动时，下列说法正确的是
A．灯泡L变亮
B．电压表V示数变大
C．电流表A1示数变大
D．电流表A2示数变大
2．甲、乙两种物质的质量和体积关系如图所示，如分别用甲、乙两种物质制成体积相等的两实心物体a和b，放在水中静止后，则
A．a漂浮，a受浮力大于bB．b漂浮，b受浮力大于a
C．a沉底，a受浮力大于bD．b沉底，b受浮力大于a
3．用如图的装置探究影响电流热效应的因素，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油。下列说法正确的是（ ）
A．该装置用来探究电流热效应与电流大小的关系
B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快
C．实验中，通过温度计示数的变化来比较电阻丝产生生热量的多少
D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小
4．海权握，国则兴，建设一支强大的海军是实现中国梦的有力保障，潜水艇是海军的战略重器．如图所示是我国海军某舰队的“强国号”潜水艇在海中悬浮、上浮、漂浮的训练过程，下列对此潜水艇分析正确的是( )
A．上浮过程中所受浮力逐渐变大
B．悬浮和漂浮时所受的浮力相等
C．漂浮时排开的海水所受的重力最小
D．漂浮时潜水艇底部所受海水压强最大
5．图中蜡烛在光屏上成清晰缩小的像．下列哪一项操作可能使烛焰在光屏上成清晰放大的像（ ）
A．透镜不动，蜡烛、光屏靠近透镜
B．透镜不动，蜡烛、光屏向右移动
C．透镜、光屏都不动，蜡烛向右移动
D．蜡烛、光屏都不动，透镜靠近光屏

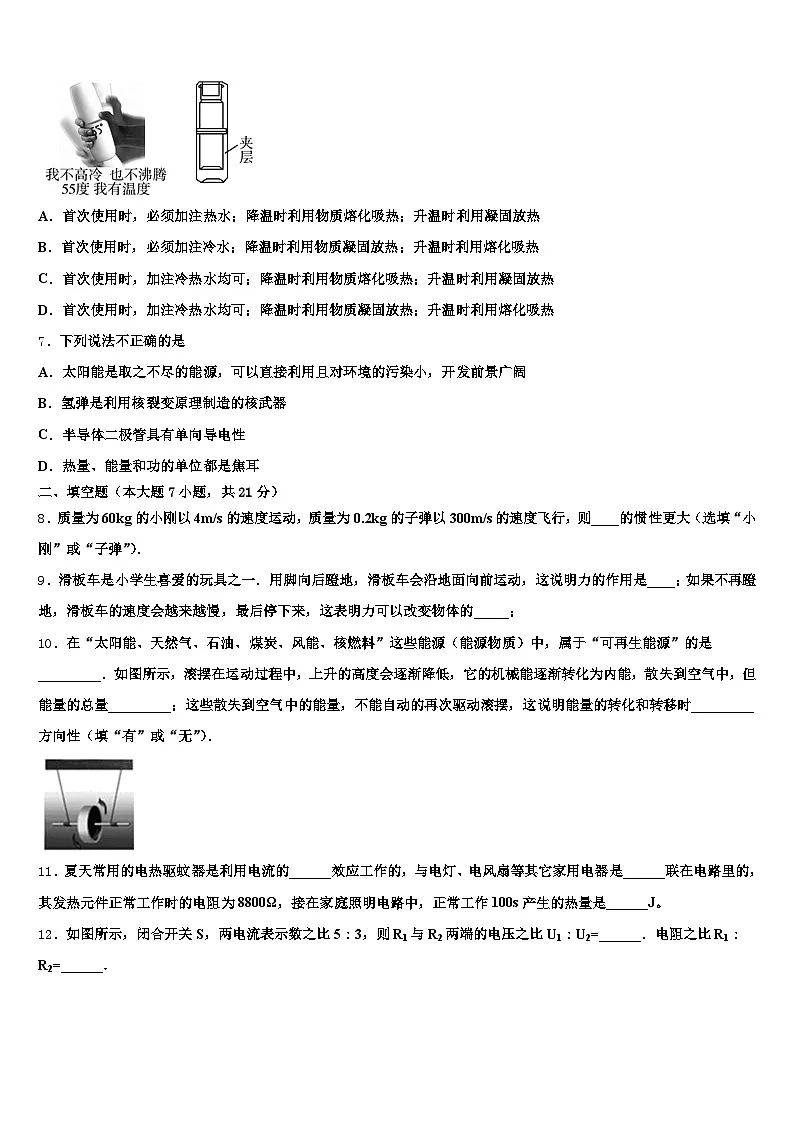

6．如图是一款新型水杯，在杯的夹层中封入适量的固态物质，实现了“快速降温”和“快速升温”的功能．使用时，将水杯上下晃动几分钟，可以将100 ℃的开水降温至55 ℃左右的温水，也可以将冷水升温至55 ℃左右的温水，这款水杯被广泛称为“55°杯”．“55°杯”的工作原理是( )
A．首次使用时，必须加注热水；降温时利用物质熔化吸热；升温时利用凝固放热
B．首次使用时，必须加注冷水；降温时利用物质凝固放热；升温时利用熔化吸热
C．首次使用时，加注冷热水均可；降温时利用物质熔化吸热；升温时利用凝固放热
D．首次使用时，加注冷热水均可；降温时利用物质凝固放热；升温时利用熔化吸热
7．下列说法不正确的是
A．太阳能是取之不尽的能源，可以直接利用且对环境的污染小，开发前景广阔
B．氢弹是利用核裂变原理制造的核武器
C．半导体二极管具有单向导电性
D．热量、能量和功的单位都是焦耳
二、填空题（本大题7小题，共21分）
8．质量为60kg的小刚以4m/s的速度运动，质量为0.2kg的子弹以300m/s的速度飞行，则____的惯性更大（选填“小刚”或“子弹”）．
9．滑板车是小学生喜爱的玩具之一．用脚向后蹬地，滑板车会沿地面向前运动，这说明力的作用是____；如果不再蹬地，滑板车的速度会越来越慢，最后停下来，这表明力可以改变物体的_____；
10．在“太阳能、天然气、石油、煤炭、风能、核燃料”这些能源（能源物质）中，属于“可再生能源”的是_________．如图所示，滚摆在运动过程中，上升的高度会逐渐降低，它的机械能逐渐转化为内能，散失到空气中，但能量的总量_________；这些散失到空气中的能量，不能自动的再次驱动滚摆，这说明能量的转化和转移时_________方向性（填“有”或“无”）．
11．夏天常用的电热驱蚊器是利用电流的______效应工作的，与电灯、电风扇等其它家用电器是______联在电路里的，其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中，正常工作100s产生的热量是______J。
12．如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=______．电阻之比R1：R2=______．
13．如图所示，重力不计的杠杆OAB，可绕O点在竖直平面内转动．重为100N的物体挂在OA的中点处．已知OA＝40cm，AB＝30cm，OA垂直于AB，杠杆与转动轴间的摩擦忽略不计．要使杠杆平衡，且OA段处于水平位置，那么作用于B端的最小力的力臂等于_____cm，最小力的大小等于_____N．
14．如图所示，在玻璃杯里装上大半杯米，把一根筷子插在中间，将米压紧并使筷子直立，再往杯内加少许水，过一会儿拿起筷子，可以看到筷子把装米的玻璃杯提起来．这是因为米吸水后发涨发涩，既增大了米对筷子和米对玻璃杯的 ，又增大了它们接触面的粗糙程度，从而增大了摩擦力．若米重2N，玻璃杯重1N，则当筷子提着米在空中静止时，米与筷子的摩擦力为 N．
三、作图题（共7分）
15．如图中ABO是轻质硬杆可看成杠杆，用F力通过定滑轮拉住杠杆的A端使得ABO杠杆在水平位置平衡。其中0为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
16．光由空气斜射向水面时发生反射和折射，请你在下图中画出反射光线和折射光线的大致方向。
17．如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：
①同时闭合声控开关和光控开关电灯才能亮；
②三孔插座单独接入．
四、实验题（本大题共5小题，共20分）
18．小明在研究物体的浮沉时，发现铁块放入水中下沉，塑料块浸没在水中后上浮，为进一步探究物体的浮沉条件，他找来了下列器材：弹簧测力计、一杯水、细线、铁块A、塑料块B和塑料块C（B与A体积相同，C与A质量相同）．
他按图甲和乙进行了实验，测出铁块受到的浮力大小为_____，并与重力比较，由此得出了物体下沉的条件．实验时，他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，示数变小的原因是：_____．为探究物体上浮的条件，他选择了合适的塑料块，利用现有器材在题中（1）实验的基础上，增加一个实验步骤就完成了探究．
①选择的塑料块是_____（B/C）．
②增加的步骤：用弹簧测力计测出上面①中塑料块的重力G．
③当满足_____（用测得的物理量表示）条件时，物体上浮．
19．小明手里有一个标有“3.8V”字样的小灯泡，他想知道小灯泡正常工作时的电阻，于是从实验室找来了一块电压表，一个滑动变阻器，一个已知阻值为R0的定值电阻，一个电源（电压保持不变），以及若干导线和开关。请你利用上述器材设计实验，测出小灯泡正常工作时的电阻Rx阻值。要求：画出实验电路图；写出主要的实验步骤和需要测量的物理量；写出Rx的数学表达式（用已知量和测量量表示）。
20．如图所示，小亮用自制的水透镜来探究凸透镜成像规律．当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大．
如图甲，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为_____cm；移动蜡烛，水透镜和光屏至图乙位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成_____（选填“照相机”或“投影仪”）；在图乙的实验场景下，小亮向水透镜中注入适量水后，他发现烛焰清晰的像变模糊了，为了使光屏上再次得到清晰的像，应将光屏向_____移动；小亮把自己的眼镜给水透镜“戴上”（如图丙），在不移动光屏的情况下，光屏上也能成清晰的像，由此判断小亮戴的是_____眼镜（选填“近视”或“远视”）．
21．小聪同学为了测量酱油的密度，进行以下实验：
将待测酱油倒入烧杯中，用已调好的天平测量烧杯和酱油的总质量（如图甲所示）．由图可知烧杯和酱油的总质量是_________g；将烧杯中的酱油倒入一部分到量筒中（如图乙），量筒中酱油的体积是_________cm1；用已调好的天平测量剩余酱油和烧杯的总质量（如图丙所示），由此可知酱油的密度是_______kg/m1．小刚设计另一种测量酱油密度的实验方案：用天平测出空烧杯的质量ml，向烧杯内倒入适量酱油，再测出烧杯和酱油的总质量m2；然后把烧杯内的酱油全部倒入量筒内，测出量筒内酱油的体积为V；酱油密度的表达式．按该实验方案测出酱油的密度值_________（选填“偏大”或“偏小”）．
22．小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V）、小灯泡L（额定电压为2.5V，灯丝电阻约为10Ω）、电流表、电压表、开关、规格分别为“10Ω 1A”的滑动变阻器R1和“50Ω 0.5A”的滑动变阻器R2各一个，导线若干．
（1）请用笔画线代替导线，帮小华同学将图甲中的电路连接完整．
（__________）
（2）为了顺利完成实验，小华应选用规格为______（选填“R1”或“R2”）的滑动变阻器．
（3）闭合开关前，滑动变阻器滑片应置于______（选填“A”或“B”）端．闭合开关，灯泡不亮，电压表和电流表都有示数，但示数较小，接下来的操作是______．
（4）在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，电流表示数变为0，电压表示数接近6V，你认为故障可能是______．
（5）排除故障后，移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U﹣I图象如图乙所示，则小灯泡的额定功率为______W．分析乙中图象发现小灯泡电阻是变化的，影响其变化的主要原因是______．
五、计算题（本大题共2小题，共13分）
23．质量为5千克的水温度升高了10℃．求水吸收的热量Q吸．[焦/（千克•℃）]
24．共享单车为我们保护地球环境，实现绿色出行提供了便利。图是小阳同学骑共享单车上学时，在某段水平路面上行驶时的路程随时间变化的图象。若小阳与自行车的总质量为 90kg，受到的阻力是总重力的 0.05 倍，单车每个车轮行驶时与地面的接触面积为90cm1．（g 取 10N/kg）求：小阳在该段路程行驶过程中
骑行的速度；车对地面的压强；骑车功率。
六、综合能力题（本大题共3小题，共18分）
25．两只灯泡，A灯“6V 6W”、B灯“6V 3W”，A和B中电流随两端电压变化关系的图象如图甲所示．
（1）若灯泡A．B两灯泡串联在同一个电路中(两灯泡都不会被烧坏),则______灯泡发光较亮.（选填“甲”或 “乙”）
（2）将A、B两灯泡并联接在6V电源两端，求1min内电路消耗的电能__________；
（3）将A、B两灯泡串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻______
（4）将A灯泡与一个滑动变阻器（50Ω 2A）串联接在6V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率和A灯泡功率相等时，求滑动变阻器的功率________．
26．某实验小组的同学对A、B两根长度相同粗细不同的橡皮筋测力计，将橡皮筋的一端固定，另一端悬挂钩码（图甲所示），记录橡皮筋受到的拉力大小F和橡皮筋伸长量△x，根据多组测量数据做出的图线如图乙所示．
当在两根橡皮筋上悬挂重力为8N的物体时，橡皮筋A的伸长量为 cm，橡皮筋B的伸长量为 cm．分别用这两根橡皮筋制成的测力计代替弹簧秤，则用橡皮筋 制成的测力计量程大，用橡皮筋 制成的测力测量的精确程度高（均选填“A”或“B”）．将本实验中相同的两根橡皮筋并联起来代替弹簧秤，能够测量力的最大值为 N．
27．如图甲所示，小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它．
小明看不到硬币，这是因为光在同种均匀介质中沿________传播；将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的_____现象；沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，请在图乙中画出小明看到硬币虚像的大致光路图．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
由电路图可知,灯泡L与滑动变阻器R并联，电压表V测电源的电压，电流表A1测干路电流,电流表A2测L支路的电流。因电源的电压不变，所以滑片移动时，电压表的示数不变，故B错误；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L的电流和实际功率不变，即L的亮度不变，故A错误；
当滑片P向右移动时，变阻器接入电路中的电阻变小，由可知，通过R的电流变大，
因并联电路中干路电流等于各支路电流之和，所以干路电流变大，即电流表A1的示数变大，由P=UI可知，整个电路消耗的总功率变大，故C正确，D错误。
2、C
【解析】
由图示可求出物体a的密度为2g/cm3，物体b的密度为0.5g/cm3，由于a的密度大于水的密度，所以会下沉，故A错误；
由于b的密度小于水的密度，所以会漂浮，故D错
当静止时，物体a全部浸没到水中，排开水的质量大，所以所受到的浮力大，故C正确，B错误；
3、C
【解析】
（1）根据装置中的相同点、不同点，利用控制变量法分析；
（2）由焦耳定律Q=I2Rt分析放出热量的多少；
（3）通过观察烧瓶中温度计示数的变化来判断电阻丝发热的多少属于转换法；
（4）由吸热公式Q吸=cm△t可知，要比较水和煤油的比热容大小，应让两瓶中水和煤油的质量m相等、吸收的热量相等（加热时间相等），通过比较它们升高的温度大小关系，得出比热容的大小关系。
【详解】
A、由图可知，两电阻丝串联，电流相同，通电时间也相同，但电阻不同，故该实验探究的是电流产生的热量与电阻的关系，故A错误；
B、由焦耳定律Q=I2Rt可知，电流和通电时间相同时，电阻越大，放出的热量越多，由于R1＜R2，故R2放出的热量多，温度计示数升的高，故B错误；
C、通电后电流通过电阻丝做功，产生热量使煤油的温度升高，通过观察温度计的示数大小来判断电流产生的热量的多少，这个研究方法可以称之为转换法，故C正确；
D、要比较水和煤油的比热容，则应让水和煤油的质量相等、吸收的热量（加热时间）相等，由温度的变化大小得出比热容的大小关系；故用相同质量的水代替煤油，两瓶中都有相同阻值相同的电阻丝，电阻相等；故D错误。
选C。
4、C
【解析】
A．潜艇上浮过程中，露出水面前，V排不变，根据F浮=ρ液gV排可知，潜艇所受浮力不变；逐渐露出水面时，V排减小，潜艇所受浮力减小；选项A错误；
B．由图可知，悬浮时排开海水的体积大于漂浮时排开海水的体积，由F浮=ρ液gV排可知，潜艇悬浮时所受浮力大，即F悬浮＞F漂浮 ，选项B错误；
C．根据阿基米德原理可知，浮力等于排开液体所受的重力；由B项可知F悬浮＞F漂浮 ，所以漂浮时排开海水所受的重力最小，选项C正确；
D．由图可知，潜艇漂浮时其底部所处深度最小，根据p=ρgh可知，此时潜艇底部所受海水压强最小，选项D错误。
故选C。
5、B
【解析】
观察图像，物距大于像距，说明物距大于二倍的焦距，成倒立缩小的实像．要使烛焰在光屏上成清晰放大的像，能在光屏上成像为实像，而要成放大的实像，就要使物距在一倍到二倍焦距之间，像距就会 移动到二倍焦距以外．也就是成实像时物近像远像变大．
【详解】
A．物近像近无法成清晰的像．
B．物近像远，可能成清晰的像，B对．
C．只改变物距而不改变像距无法成清晰的像．
D．是物远像近，不可能成放大的像．
6、A
【解析】
首次使用时，必须加注开水倒入杯中，此时海波晶体被熔化，此过程海波会吸收热量，当水的温度下降55℃以下时，此时海波会凝固，会放出热量，在此过程中水能较长时间保持水温不变．故选A.
7、B
【解析】
A、太阳能是一种新型的无污染的能源，太阳能是取之不尽的能源，可直接利用且对环境的污染小，前景广阔，故A正确；
B、氢弹是利用核聚变原理制造的核武器，氢弹的杀伤破坏因素与原子弹相同，但威力比原子弹大得多，故B不正确；
C、半导体二极管具有单向导电性，即仅允许电流由一个方向通过元件，故C正确；
D、热量是热传递过程中内能变化的量度，功是能量转化的量度，故单位都是焦耳，故D正确。
二、填空题（本大题7小题，共21分）
8、小刚
【解析】
物体的惯性只和物体的质量有关，与物体的速度无关；
人的质量大于子弹的质量，所以人的惯性大．
注意对惯性的理解，惯性即物体保持运动状态不变的性质，惯性大小只与质量有关，是物体最基本的属性之一，注意能用惯性解释生活中的现象．
9、相互运动状态
【解析】
将一只脚踏在滑板上，另一只脚向后蹬地，给地面一个向后的力，物体间力的作用是相互的，地面给人一个向前的力，推动人前进；
如果不再蹬地，滑板车的速度会越来越慢，最后停下来，这是因为它在运动中受到阻力，这表明力可以改变物体的运动状态．
10、太阳能和风能 不变 有
【解析】
太阳能、风能、水能等可以从自然界源源不断地得到，这样的能源称为可再生能源；而像煤、石油、天然气等一旦消耗就很难再生，这类能源称为不可再生能源．
所以在“太阳能、天然气、石油、煤炭、风能、核燃料”这些能源（能源物质）中，属于“可再生能源”的有太阳能、风能．
在图中，滚摆在运动过程中，上升的高度会逐渐降低，它的机械能逐渐转化为内能，散失到空气中，由能量守恒定律可得，能量的总量保持不变；这些散失到空气的能量，不能自动地再次驱动滚摆，这说明能量的转化和转移具有方向性．
11、热 并 550
【解析】
[1]电热驱蚊器是利用电流的热效应工作的，电流产生的热让蚊香片熔化产生驱蚊的气味。
[2]家用电器在家庭电路中都是并联的，互不影响都能独立工作。
[3]产生的热量是
12、1:1 3:2
【解析】
由图知R1与R2并联，两电流表分别测量干路和R2的电流，示数之比为5 ：3，并联电路各支路两端电压相等，则R1与R2两端的电压之比U1:U2=1:1．并联电路同时有分流作用，电阻之比R１：R２＝I2：I1=3:2．
13、50cm 40N
【解析】
在使用杠杆时，最省力的力臂为最大力臂，而最大力臂为力的作用点到支点的连线作为力臂时力臂最大，此时力最小，由图可得OB为力臂时力臂最大，由数学中的勾股定理可得OB=50cm，根据杠杆的平衡原理计算出最小力为40N．
14、压力；1．
【解析】
试题分析：摩擦力的大小与压力和接触面的粗糙程度有关，增大压力，增大接触面的粗糙程度可以增大摩擦，筷子提米，米吸水后发涨发涩，既增大了米对筷子和米对玻璃杯的压力，又增大了接触面的粗糙程度，从而增大了摩擦力；物体处于静止或匀速直线运动状态时，受到的力是平衡力，相互平衡的两个力大小相等、方向相反、作用在同一直线上，筷子提米实验中，筷子受到向下力是米和玻璃杯的重力，向上的力是摩擦力，由于米重1.5N，玻璃杯重1N，当筷子提米在空中静止时，筷子受到米的摩擦力是1.5N+1N=2.5N．
考点：影响摩擦力大小的因素，运动和力的关系
三、作图题（共7分）
15、
【解析】
解答：在图中，动力指的是作用在杠杆上的力，而不是通过定滑轮的力为动力。过支点O作动力作用线的垂线段；过B点做竖直向下的阻力。如图所示
明确图中杠杆的支点、动力以及阻力是画图的关键．力臂是从支点到力的作用线的距离．示意图是表示出力的三要素．
16、见解析
【解析】
过入射点O作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出反射光线。如图所示：
17、
【解析】
同时闭合声控开关和光控开关电灯才能亮，所以灯泡与两个开关串联．且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座单独接入，所以三孔插座应该与灯泡并联，其接法为：左零右火上接地，如下图所示：
四、实验题（本大题共5小题，共20分）
18、F1 -F2 铁块接触到容器底部 B F1-F2 >G
【解析】
（1）根据称重法，铁块受到的浮力大小F=F1-F2；
（2）他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，说明铁块受到别外一个向上的力作用，这是因为铁块接触到容器底部，受到容器底部施加的一个向上的作用力而使弹簧测力计示数减小了；
（3）①根据题目条件，因B与A体积相同，根据影响浮力大小的因素，所以选用塑料B，其浸没时受到的浮力大小等于铁块受到的浮力大小F1-F2；
②增加的步骤是用弹簧测力计测出B塑料块的重力G；
③当满足F1-F2＞G条件时，物体上浮．
故答案为（1）F1-F2；
（2）铁块接触到容器底部；
（3）①B；③F1-F2＞G．
19、（1）（2）见解析（3）
【解析】
根据题中“请你利用上述器材设计实验，测出小灯泡正常工作时的电阻Rx阻值”可知，本题考查特殊方法测灯泡的电阻。根据实验目的和实验器材画出电路图，设计实验步骤，根据计算出灯泡正常发光时的电阻Rx阻值；
【详解】
（1）由题，没有电流表的情况下，利用定值电阻和电压表代替电流表与灯泡串联，首先使灯泡两端的电压等于3.8V，然后测出此时定值电阻两端的电压，便可求出电路中的电流，根据计算出灯泡正常发光时的电阻Rx阻值；电路图如下：
（2）实验步骤：
①按照电路图连接电路
②闭合开关S1和S2，调节滑动变阻器的滑片P，使电压表的示数为小灯泡的额定电压U额=3.8V
③保持滑片P不动，闭合开关S1和S3，记下此时电压表的示数U
（3）灯泡正常发光时，定值电阻R0两端的电压：U0＝U﹣U额＝U﹣3.8V，
通过灯泡的电流：，
所以灯泡正常发光时的电阻Rx阻值
。
20、8.0 照相机 左 近视
【解析】
（1）平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点．焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是8.0cm；实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；
（2）根据图乙，物距大于像距，成倒立、缩小的实像，应用于照相机．
（3）在图乙的实验场景下，小亮向水透镜中注入适量水后，使透镜凸起程度变大，会聚能力较强，将像成在光屏的前面，为了使光屏上再次得到清晰的像，应将光屏向左移动，给水透镜带上眼镜后，不移动光屏能得到清晰的像，说明眼镜中的透镜起了发散作用，镜片应为凹透镜，而凹透镜是矫正近视的，故小亮戴的是近视眼镜．
21、72.4 40 1.11×101 偏大
【解析】
(1)在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；烧杯和酱油的总质量是m1＝50g20g2.4g＝72.4g；(2)量筒的分度值为2cm1,量筒中酱油的体积为V＝40cm1；(1)剩余酱油和烧杯的质量为m2＝27.2g，量筒中酱油的质量为m＝m1−m2＝72.4g−27.2g＝45.2g，酱油的密度为ρ＝＝1.11g/cm1＝1.11×101kg/m1(4)小刚不可能把烧杯内的酱油全部倒入量筒内,导致测量的酱油的体积偏小,由公式ρ＝知：密度测量结果偏大．
22、 R2 A 将变阻器滑片向右移动，观察灯的发光情况 灯泡处断路 0.625 小灯泡的电阻受温度的影响
【解析】
（1）由图可知小灯泡正常发光时的电流约为0.25A，所以电流表选用小量程即可，电压表与小灯泡并联电路图如下：
（2）灯泡正常发光时的电压是2.5V此时滑动变阻器两端的电压是3.5V，根据串联电路的分压规律可知灯泡的电阻与滑动变阻器连人电路的电阻之比是5：7，RL=10Ω,所以R滑=14Ω，故应选规格为R2滑动变阻器．
（3）闭合开关前，滑动变阻器滑片应置于最大阻值A端．闭合开关，灯泡不亮，电压表和电流表都有示数，但示数较小，接下来的操作是将变阻器滑片向右移动，观察灯的发光情况．
（4）电流表示数变为0说明电路中存在断路，电压表示数接近6V说明电压表的两端与电源的正负极接通，故障可能是灯泡处断路．
（5）由U﹣I图象知灯泡正常发光时的电流是0.25A，则小灯泡的额定功率为P=UI=2.5V．分析乙中图象发现小灯泡电阻是变化的，影响其变化的主要原因是小灯泡的电阻受温度的影响．
五、计算题（本大题共2小题，共13分）
23、
【解析】
水吸收的热量：Q放=c水m△t=4.2×103J/(kg⋅℃)×5kg×10℃=2.1×105J．
24、（1）5m/s（1）5×104Pa（3）115W
【解析】
（1）由 s﹣t 图象可知，小阳匀速骑行，且 6s 内通过的路程为30m， 则骑行的速度： ；
（1）车对地面的压力： ， 受 力 面 积 ： S=90cm1×1=180cm1=1.8×10﹣1m1，车对地面的压强： ；
（3）因小阳匀速骑行时动力和受到的阻力是一对平衡力， 所 以 小 阳 匀 速 骑 行 时 的 动 力 ： F＝f＝0.05G＝0.05×900N＝45N，骑车功率：.
六、综合能力题（本大题共3小题，共18分）
25、B 540J 4Ω 2.1W
【解析】
（1）A、B两灯的电阻RA==6Ω，RB==12Ω，如果两灯是串联在同一电路上，通过的电流是相同的，RA＜RB，根据P=I2R可知，PA实＜PB实，B灯泡实际功率大，亮度较大；
（2）将A、B并联接在6V电源两端时，因为并联电路中各支路两端的电压相等，且额定电压下灯泡的实际功率和额定功率相等，所以两灯泡的总功率：P=PA1+PB1=6W+3W=9W，1min内电路消耗的电能：W=Pt=9W×60s=540J；
（3）通过两个灯泡的额定电流IA==1A，IB==0.5A，将A、B两灯串联接在某电源两端，串联电路中各处的电流相等，由于IA＞IB， B灯恰好正常发光，电路中的电流IA1=IB=0.5A，由图甲可知，A灯泡两端的电压UA1=2V，A灯泡的电阻RA1==4Ω；
（4）A与滑动变阻器串联，因为滑动变阻器功率和A灯功率相等，且电流相等，根据P=UI得到灯A与滑动变阻器两端电压也相等，UA′=UR=×6V=3V，由图象得到此时电路中电流为0.7A，所以此时滑动变阻器功率为：PR=URI=3V×0.7A=2.1W。
26、（1）①16；②8；（2）①B；②A；（3）①21
【解析】
试题分析：（1）由图乙可知，A橡皮筋在受到的接力不大于11N的情况下，B橡皮筋在受到的接力不大于15N的情况下，橡皮筋伸长量△x与橡皮筋受到的拉力大小F变化关系为一直线，说明橡皮筋的伸长△x与受到接力F成正比例函数的关系，FA=kA△xA，FB=kB△xB，由图知，当FA=5N，△XA=11cm，；FB=11N，△XB=11cm，将上面的数据分别代入FA=kA△xA、FB=kB△xB，得：kA=1．5N/cm、kB=1N/cm，因此FA=1．5△xA，FB=△xB，所以，当在两根橡皮筋上悬挂重力为8N的物体时，橡皮筋A的伸长量为△xA=8/1．5cm=16cm，橡皮筋B的伸长量为△xB=8/1cm=8cm；（2）测力计是根据在测量范围内，橡皮筋的伸长与受到的接力成正比的原理制成的，由图乙知，A的量程为1﹣11N，B的量程为1﹣15N，则用橡皮筋 B制成的测力计量程大；由图乙可知，在测量范围内，如F=5N时，用橡皮筋A制成的测力计伸长11cm，而用橡皮筋B制成的测力计伸长5cm，所以，用橡皮筋A制成的测力测量的精确程度高；（3）将本实验中两根相同的橡皮筋并联起来代替弹簧测力计使用时，因作用在每根橡皮筋上的力相等，所以应以A的测量范围为基准，每根橡皮筋最大受到11N的拉力，根据合力的知识，“两根橡皮筋并联起来的弹簧测力计”能够测量力的最大值为2×11N=21N．
【考点定位】弹性势能
27、直线 反射
【解析】
(1)小明看不到硬币，是由于碗的边缘部分挡住了来自硬币的光线，光线进入不到眼睛，所以眼睛看不到硬币，这说明了光在均匀介质中是沿直线传播的；(2)来自硬币的光经过平面镜会发生反射,反射光线进入人眼,人眼逆着反射光线看去,感觉光线好像是从镜子的后面射来的,这便是硬币的虚像(虚像是反射光线反向延长线的交点)，所以小明通过平面镜看到了硬币的虚像，这是利用了光的反射现象；(3)当沿碗壁缓缓向碗中加水时,来自硬币的光线会从水中斜射入空气中从而发生折射,当折射光线进入人眼时,人眼逆着折射光线看去,看到的便是由于光的折射而形成的虚像(虚像的位置比物体的实际位置偏高)，所以小明在A处也能看到硬币的虚像，这是利用了光的折射现象．如图：
（1）光在均匀介质中是沿直线传播的；（2）平面镜所成的像是虚像，它是由光的反射形成的；（3）光从一种介质斜射入另一介质时，光的传播方向会发生偏折，折射光线进入人眼，人眼逆着折射光线就看到了物体的虚像．
