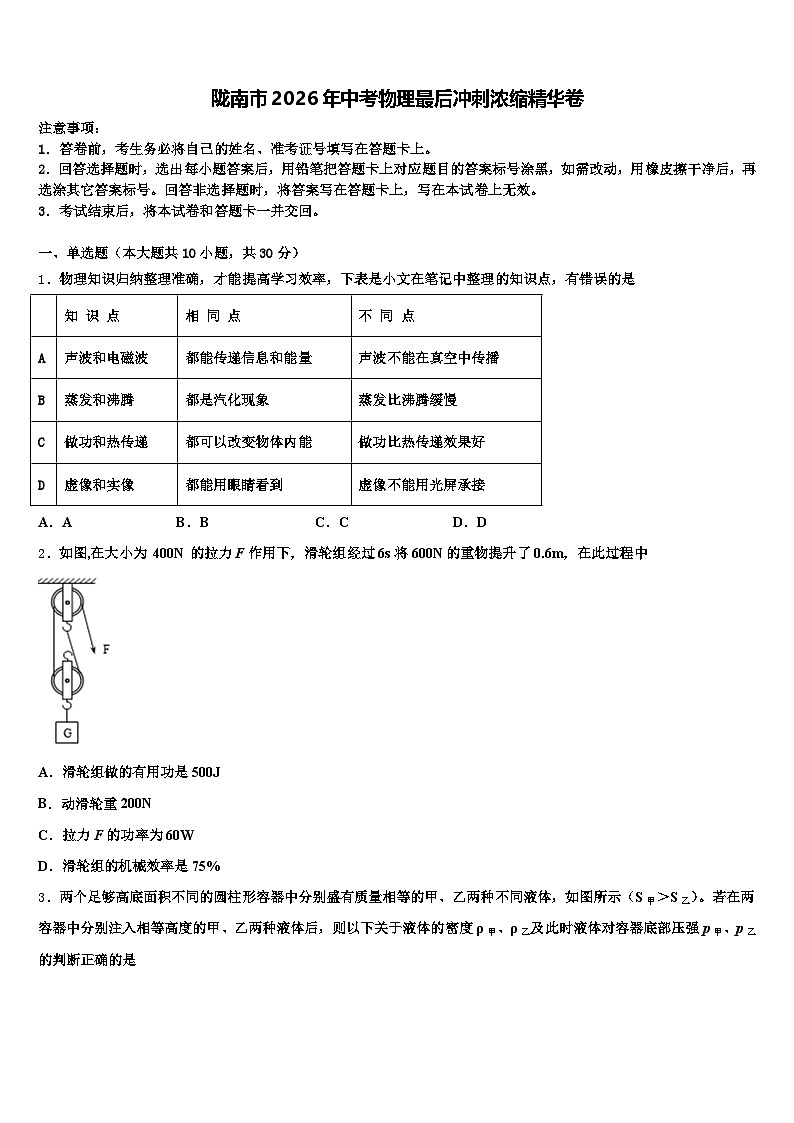

陇南市2026年中考物理最后冲刺浓缩精华卷（含答案解析）

这是一份陇南市2026年中考物理最后冲刺浓缩精华卷（含答案解析），共19页。试卷主要包含了下图中能描述电动机工作原理的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．物理知识归纳整理准确，才能提高学习效率，下表是小文在笔记中整理的知识点，有错误的是
A．AB．BC．CD．D
2．如图,在大小为 400N 的拉力F作用下，滑轮组经过6s将600N的重物提升了0.6m，在此过程中
A．滑轮组做的有用功是500J
B．动滑轮重200N
C．拉力F的功率为60W
D．滑轮组的机械效率是75%

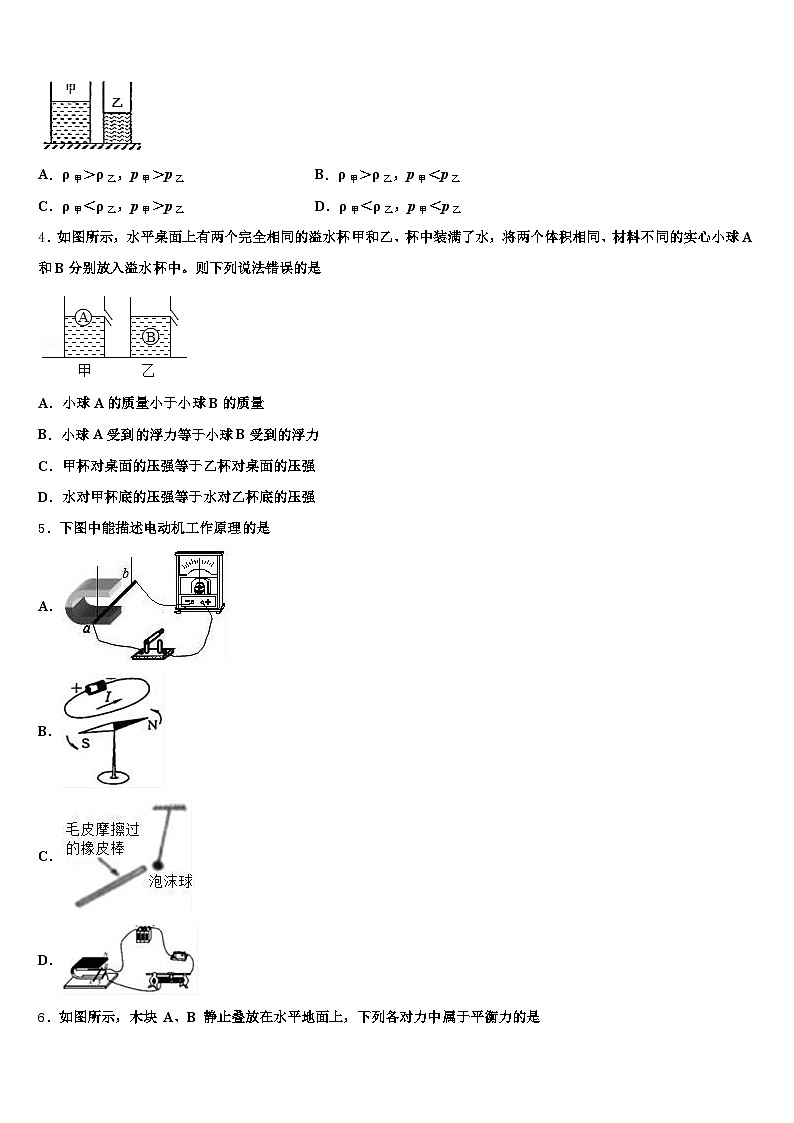

3．两个足够高底面积不同的圆柱形容器中分别盛有质量相等的甲、乙两种不同液体，如图所示（S甲＞S乙）。若在两容器中分别注入相等高度的甲、乙两种液体后，则以下关于液体的密度ρ甲、ρ乙及此时液体对容器底部压强p甲、p乙的判断正确的是
A．ρ甲＞ρ乙，p甲＞p乙B．ρ甲＞ρ乙，p甲＜p乙
C．ρ甲＜ρ乙，p甲＞p乙D．ρ甲＜ρ乙，p甲＜p乙
4．如图所示，水平桌面上有两个完全相同的溢水杯甲和乙、杯中装满了水，将两个体积相同、材料不同的实心小球A和B分别放入溢水杯中。则下列说法错误的是
A．小球A的质量小于小球B的质量
B．小球A受到的浮力等于小球B受到的浮力
C．甲杯对桌面的压强等于乙杯对桌面的压强
D．水对甲杯底的压强等于水对乙杯底的压强
5．下图中能描述电动机工作原理的是
A．
B．
C．
D．

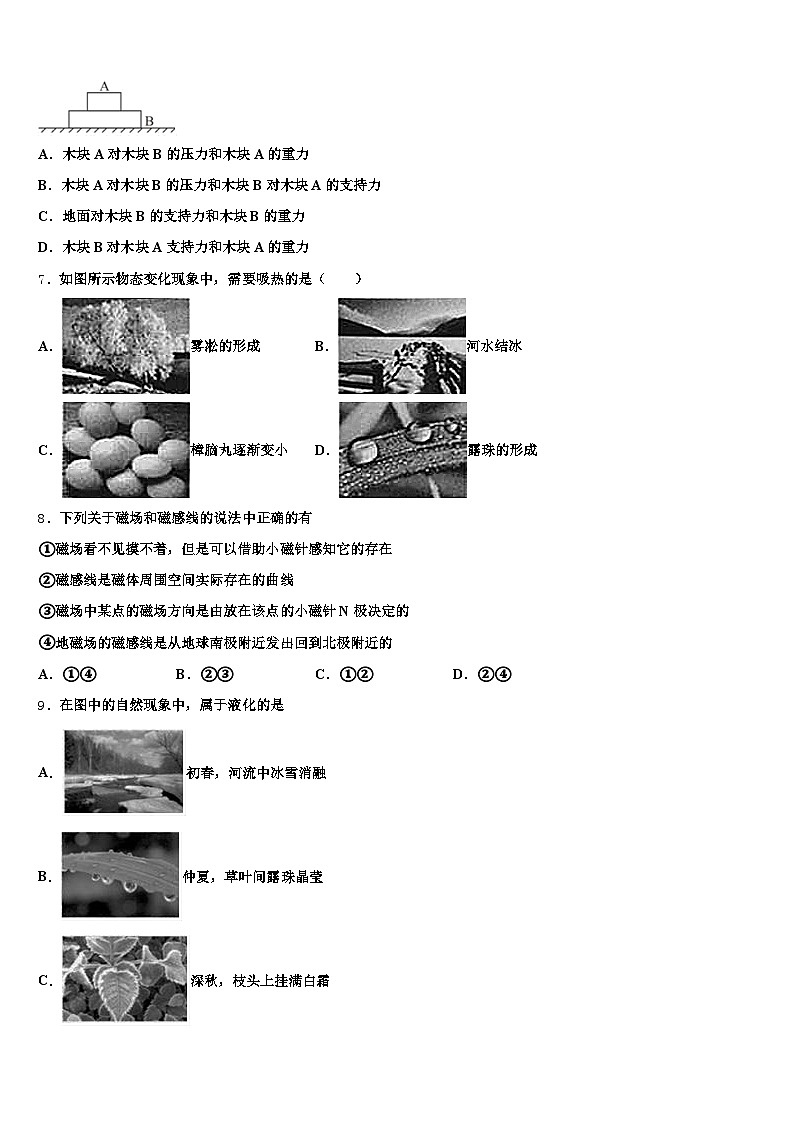

6．如图所示，木块 A、B 静止叠放在水平地面上，下列各对力中属于平衡力的是
A．木块A对木块B的压力和木块A的重力
B．木块A对木块B的压力和木块B对木块A的支持力
C．地面对木块B的支持力和木块B的重力
D．木块B对木块A支持力和木块A的重力
7．如图所示物态变化现象中，需要吸热的是（ ）
A．雾凇的形成B．河水结冰
C．樟脑丸逐渐变小D．露珠的形成
8．下列关于磁场和磁感线的说法中正确的有
①磁场看不见摸不着，但是可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁场中某点的磁场方向是由放在该点的小磁针N极决定的
④地磁场的磁感线是从地球南极附近发出回到北极附近的
A．①④B．②③C．①②D．②④
9．在图中的自然现象中，属于液化的是
A．初春，河流中冰雪消融
B．仲夏，草叶间露珠晶莹
C．深秋，枝头上挂满白霜
D．寒冬，窗玻璃上冰花剔透
10．过山车是一项非常惊险刺激的娱乐休闲活动。过山车时而从轨道的最低端上升到最高端，时而从最高端飞驰而下（如图）．不计能量损失，下列说法正确的是
A．a点机械能小于b点机械能
B．a点动能最大，b点势能最大，c点机械能最大
C．由a到b的过程中，动能减少，势能增大，机械能不变
D．由b到c的过程中，动能增大，势能减少，机械能变大
二、多选题（本大题共3小题，共12分）
11．如图所示，小伟家的水平桌面上有一个圆柱形油桶，油桶高40cm，底部直径为30cm，装满油后总重300N。下列说法中正确的是
A．要使底部O稍稍离开地面，他至少应对油桶施加90N的力
B．他用水平力没推动油桶，但他用了力，所以他对油桶做了功
C．他用水平力没推动油桶，此时推力等于摩擦力
D．油桶在桌面上运动时，桌面对油桶的支持力和油桶对桌面的压力是一对平衡力
12．下列说法中正确的是（ ）
A．物体吸收热量，温度一定升高
B．用加热的方法可以改变物体的内能
C．烧水时常看到“白气”，从水到“白气”的物态变化是先汽化后液化
D．打扫卫生时房间内尘土飞扬，这种现象说明分子在不停地做无规则运动
13．2018年11月19日，我国用长征三号乙运载火箭以“一箭双星”方式成功发射了两颗北斗导航卫星，为“一带一路”国家和地区提供导航等基本服务．下列关于长征火箭和卫星说法正确的是
A．火箭加速上升过程中重力势能增大动能减小动能转化为重力势能
B．卫星通过接收与发射电磁波与地面互相传递信息
C．现代火箭用液态氢作燃料是因为液态氢具有较大的热值，燃烧放出的热量多
D．火箭发射过程中燃料燃烧热值不变，释放的化学能全部转化为火箭和卫星的机械能
三、填空题（本大题共5小题，共10分）
14．一只苹果的质量为140g，体积为1.8×10-4m3，用手将其浸没在水中时，苹果受到的浮力为______N（g取10N/kg），松手后苹果将_____（填“上浮”、“下沉”或“悬浮”），静止时苹果受到的浮力为______N．
15．如图是一种可以进行航拍的质量为1.2千克的“无人机”，下方悬挂着一个质量为 0.1千克的摄像机．人们可以通过遥控器上的天线发射的________ 遥控“无人机”飞行．在 10s 内 无人机匀速竖直上升了20米，在这10秒内无人机做的功为_______________J，无人机对摄像机做功的功率为_____W．匀速竖直上升过程中无人机的机械能___（选填“变大”、“变小”或“不变”）
16．如图所示，完全相同的圆柱形容器中，装有不同的两种液体甲、乙，在两容器中，距离同一高度分别有A、B两点．若两种液体的质量相等，则A、B两点的压强关系是pA_____pB；若A、B两点的压强相等，则两种液体对容器底的压强关系是p甲_____p乙（两空选填“＞”、“＝”或“＜”）．
17．农作物的秸秆可以回收加工制成秸秆煤．完全燃烧0.5kg的秸秆煤可放出___________J的热量；若这些热量完全被质量为100kg，初温为20℃的水吸收，可使水温升高到_________℃[已知q秸秆煤=2.1×107J/kg，c水=4.2×103J/（kg· ℃)]．
18．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于电能转化成了_____能．
四、计算题（本大题共3小题，共29分）
19．某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示.滑动变阻器的规格为“ ”，当滑片从最右端向最左端移动的过程中，的图象如图乙所示.求：
的阻值；电路消耗的最大功率；当消耗的电功率为时，的阻值.
20．如右图所示，滑轮组通过轻质弹簧悬挂于 O点，下端悬挂一柱形物体并浸没于装有水的柱形容器中，物体上表面恰好与水平面相平，绳子 A端固定，忽略滑轮重，绳重及摩擦．已知容器底面积为 200cm2，水深 20cm，物体的底面积为 100cm2，高为 12cm，重为 24N．ρ水=1.0×101kg/m1．
(1)求容器底部所受压力的大小；
(2)求水对物体的浮力大小；
(1)求弹簧所受拉力的大小．
21．如图所示为某品牌四旋翼无人机，该无人机具有一键起降和返航、空中悬停、高清拍摄、GPS定位等功能，下表是该无人的部分参数：
在某次火灾中，该无人机参与火情的勘测，它先以最大速度匀速直线上升，且达到60m高处时，再以最大速度水平匀速直线飞行到达1.6km远处的火场上空。若无人机整个过程四个电动机同时工作，电动机将电能转化为机械能的效率为90%，假设无人机以最大速度匀速直线上升时，受到的阻力大小为10N，通过计算回答下列问题：（g取10N/kg）
（1）无人机从起飞到火场上空，这一过程共耗时多少秒？
（2）无人机到达火场上空后，悬停观测10分钟，则10分钟内电动机消耗多少电能？
（3）无人机以最大速度匀速直线上升60m，这个过程中消耗多少电能？
五、作图题（本大题共2小题，共4分）
22．如图所示，课桌的重心为O点，若在课桌的C点用力F把桌腿B抬离地面，在抬起时另一桌腿A没有滑动，请在图中画出最小力F的示意图及其力臂L．
（_____）
23．如图所示在用羊角锤拔钉子时，若O为支点，画出在A点施加的最小力F的示意图及其力臂L。
六、实验探究题（本大题共3小题，共15分）
24．图甲是在“探究物质的密度”实验中使用的天平，砝码盒中配备的砝码有100g、50g、20g、10g、5g等。请你完成下列问题：
调节天平时应将______移至零刻度处，然后调节______，使天平横梁平衡。小王同学进行了下列实验操作：
A．将烧杯中盐水的一部分倒入量筒，测出这部分盐水的体积V；
B．用天平测出烧杯和盐水的总质量ml；
C．用天平测出烧杯和剩余盐水的总质量m2；
以上操作的正确顺序是：______（填字母代号）。小王测量烧杯和盐水的总质量ml时，估计盐水和烧杯的总质量在150g左右。试加砝码时，应用镊子夹取100g、50g砝码各1个放入右盘中，若指针右偏，则应取下______g砝码，试加上其它砝码，最后调节游码。
（4）图乙是小李同学在实验操作过程中的情况。他的错误是：______
25．小斌同学想测量一块不规则瓷片的密度。
（1）他把天平放在水平桌面上，将游码移到零刻度处，然后调节_____使天平平衡；
（2）用调节好的天平测量瓷片的质量，所用砝码的个数和游码的位置如图甲所示，则瓷片的质量为_____g；
（3）他发现瓷片放不进量筒，改用如图乙所示的方法测瓷片的体积：
a．往烧杯中加入适量的水，把瓷片浸没，在水面到达的位置上作标记，然后取出瓷片；
b．再往量筒装入38ml的水，然后将量筒的水缓慢倒入烧杯中，让水面到达标记处，量筒里剩余水的体积如图丙所示，则瓷片的体积为_____cm3；
（4）用密度公式计算出瓷片的密度ρ为_____g/cm3；
（5）根据以上步骤，你认为小李同学测出的瓷片密度值_____（选填“偏大”或“偏小”）。
26．按要求完成填空：
（1）如图甲所示，用天平测得一正方体物块的质量为_______________g，若用刻度尺测得该物块的边长为2. 00cm，则它的密度为_______________g/cm3.
（2）如图乙所示，在长木板上速拉动木块时弹簧测力计示数如图，则木块受到的摩擦力为_____________N；图示实验探究的是_______________对滑动摩擦力大小的影响.
（3）如图丙所示，该冲程是_______________冲程；该冲程中能量转化方式为_______________.
（4）如图丁所示，两个气球分别与毛皮摩擦后相互靠近，图示现象表明了_______________.
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A.声波的传播需要介质，可以在固体、液体和气体中传播，但不能在真空中传播；电磁波可以在真空中传播；声波和电磁波都能传递信息都具有能量，故正确；
B. 蒸发和沸腾都是汽化的两种方式，不同是蒸发在任何温度下进行，只在液体表面发生；沸腾在一定的温度下，在液体内部和表面同时发生的剧烈的汽化现象，故正确；
C. 改变物体的内能方法是做功和热传递，做功是一种形式的能量转化为另一种形式的能量；热传递是能量从一个物体转移到另一个物体上，做功和热传递改变内能的效果是相同的，故错误；
D. 实像是实际光线会聚而成的，虚像是实际光线反向延长线相交而成，实像能在光屏上呈现出，而虚像则不能；成实像时，像与物总是位于透镜的两侧，成虚像时，像与物总是位于透镜的同侧，故正确。
2、D
【解析】
A. 滑轮组做的有用功为W有=Gh=600N×0.6m=360J．故A错误．
B. 若忽略绳重和摩擦，根据F=，则动滑轮重力为G动=nF-G=2×400N-600N=200N，但是题中没有说忽略绳子重和摩擦，所以动滑轮重力应小于200N．故B错误．
C. 拉力F做的功为W总=Fs=F•nh=400N×2×0.6m=480J，则拉力F的功率为P===80W．故C错误．
D. 滑轮组的机械效率为η===75%．故D正确．
3、D
【解析】
甲乙液体质量相等，由图可知甲的体积大于乙的体积，根据可知，甲的密度小于乙的密度，即ρ甲＜ρ乙；
甲乙液体质量相等，对容器底的压力（F=G=mg）相等；A的底面积大，根据可知p甲1＜p乙1，当两容器中分别注入相等高度的甲、乙两种液体后即h甲=h乙、且ρ甲＜ρ乙，根据p=ρgh可知，甲增加的压强小于乙增加的压强，即△p甲＜△p乙，由于加入液体后各自容器底部的压强为p甲=p甲1+△p甲；p乙=p乙1+△p乙，所以，p甲＜p乙。
4、B
【解析】
（1）根据A漂浮，B悬浮，可根据物体浮沉条件确定小球A和B的密度关系，又知小球A和B的体积关系，由m＝ρV分析它们的质量关系；
（2）漂浮和悬浮都有F浮＝G，由此分析两球的浮力关系；
（3）根据p＝ρgh判断水对甲杯底的压强与水对乙杯底的压强关系；根据分析两容器底受到水的压力关系；然后比较甲烧杯对桌面的压力与乙烧杯对桌面的压力的大小关系，再根据分析解答。
【详解】
由图知A漂浮，所以ρA＜ρ水；B悬浮，所以ρB＝ρ水，则ρA＜ρB。
A、ρA＜ρB，小球A和B的体积相同。由知，小球A的质量小于小球B的质量，故A正确；
B、漂浮和悬浮时，F浮＝G物，由于小球A的质量小于小球B的质量，故小球A的重力小于小球B的重力，所以小球A受到的浮力小于小球B受到的浮力，故B错误；
CD、由图可知，两杯水面高度相等，根据P＝ρgh知，水对甲杯底的压强等于水对乙杯底的压强；
两容器相同，则底面积相同，根据知两容器底受到水的压力相等，容器重力相同，容器对桌面的压力相同，根据知甲杯对桌面的压强等于乙杯对桌面的压强，故CD正确。
本题考查了浮沉条件、密度公式、压强公式的应用，综合性强，关键是用好浮沉条件，灵活运用公式进行判断。
5、D
【解析】
A．该装置中的金属棒在磁场中运动时，电流表会发生偏转，即能产生电流，即是发电机的原理实验，故A不符合题意．
B．该实验装置说明了通电导线周围存在着磁场，故B不符合题意；
C．毛皮摩擦过的橡胶棒带负电，靠近不带电的泡沫会发生吸引现象，说明带电体可以吸引轻小物体，故C不符合题意；
D．该选项中有电源，即闭合开关后，处于磁场中的金属棒会受力运动，即通电导线在磁场中受力的作用，故是电动机的原理，故D符合题意．
6、D
【解析】
A. 木块A对木块B的压力和木块A的重力，没有作用在同一物体上，且方向相同，不是平衡力；B. 木块A对木块B的压力和木块B对木块A的支持力，是相互作用力，不是平衡力；C. 地面对木块B的支持力和木块B的重力，大小不相等，地面对木块B的支持力等于A和B的总重力，不是平衡力；D. 木块A静止，木块B对木块A支持力和木块A的重力平衡，是一对平衡力。故选D.
7、C
【解析】
A．雾凇是空气中的水蒸气遇到天气急剧降温凝华成的雾凇，需要放出热量，不符合题意；
B．河水结冰，是液体凝固成固体的现象，需要放热，不符合题意；
C．樟脑丸变小是固体樟脑丸遇热升华为气态，而变小，需要吸热，符合题意．
D．露珠的形成是空气中的水蒸气液化成的小水珠，放热，不符合题意．
8、A
【解析】
①磁场看不见摸不着，但磁场对放入其中的磁体有力的作用，所以可以借助小磁针感知它的存在，这是典型的转换法，故①正确；
②磁感线是不存在的，是为了研究方便而假象的一些有方向的曲线，故②错误；
③磁场中某点的磁场方向是一定的，并不是由放在该点的小磁针N极决定的，故③错误；
④地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，所以地磁场的磁感线是从地球南极附近发出回到北极附近，故④正确。
9、B
【解析】
A、初春，河流中冰雪消融，物质由固态变为液态，属于熔化，故A不符合题意；
B、仲夏，草叶间露珠晶莹，是空气中的水蒸气遇冷凝结成的小水滴，属于液化，故B符合题意；
C、深秋，枝头上挂满白霜，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华，故C不符合题意；
D、寒冬，窗玻璃上冰花剔透，是室内温度较高的水蒸气遇到温度较低的玻璃凝结成的小冰晶，属于凝华，故D不符合题意。
故选：B。
10、C
【解析】
A、不计摩擦时，过山车从a﹣b﹣c时机械能守恒。不符合题意。
B、a点的动能最大，b点的重力势能最大，a﹣b的过程中，动能转化为重力势能；b﹣c过程中，重力势能转化为动能。不计摩擦，a、b、c三点的机械能相等。不符合题意。
C、a﹣b的过程中，动能转化为重力势能，动能减小，重力势能增大。a、b机械能不变。符合题意。
D、b﹣c过程中，重力势能转化为动能。重力势能减小，动能增大。机械能不变。不符合题意。
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
如图所示：
A、要使底部O稍稍离开地面，应该以D为支点，阻力和阻力臂不变，要对油桶施加的力最小，根据杠杆平衡条件可知动力臂最大，应以AD为动力臂，AD===50cm；此时动力为F，阻力为G=300N，阻力臂l2=OD=×30cm=15cm，根据杠杆平衡条件得到F×AD=G×l2，F==90N，故A正确；
B、他用水平力没推动油桶，没在力的方向上通过距离，故不做功，故B错误；
C、他用水平力没推动油桶，油桶处于静止状态，推力和摩擦力是平衡力，由二力平衡的条件得到推力等于摩擦力，故C正确；
D、地面对油桶的支持力和油桶对地面的压力没有作用在同一个物体上，不是平衡力，故D错误。
12、BC
【解析】
解答本题需掌握：
（1）物体吸收热量，温度不一定升高；
（2）物质由液态变为气态是汽化，由气态变为液态是液化，由气态直接变为固态是凝华；
（3）改变物体内能的两种方法：做功和热传递；
（4）掌握扩散现象是分子运动的结果，以及分子运动和机械运动的区别．
【详解】
A．物体吸收热量，温度不一定升高，例如，晶体熔化过程中，吸收热量，温度不变，故A错误；
B．做功和热传递都可以改变物体的内能，故用加热的方法可以改变物体的内能，故B正确；
C．烧水时常看到“白气”，从水到“白气”的物态变化是先汽化后液化，故C正确；
D．尘土飞扬是固体小颗粒的机械运动，不是分子的运动．故D错误；
故选BC。
13、BC
【解析】
A．火箭加速升空的过程中，火箭的质量不变，速度增大，动能增大；同时高度增加，重力势能增大，则动能和重力势能之间没有发生相互转化，故A错误；
B．卫星在太空中通过接收与发射电磁波与地面互相传递信息的，故B正确；
C．运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢和其它燃料相比，液态氢可以释放出更多的热量，故C正确；
D．火箭发射升空过程中，燃料燃烧释放的内能并不会全部转化为火箭和卫星的机械能，这是由于火箭高速飞行中，受到大气的阻力，所以会有一部分能量转化为火箭表面的内能，故D错误．
三、填空题（本大题共5小题，共10分）
14、1.8 、 上浮 、 1.4
【解析】
根据阿基米德原理计算果受到的浮力为1.8N，由于苹果的浮力大于重力，所以松手后苹果将上浮，静止时苹果受平衡力，浮力的大小等于重力的大小所以静止时苹果受到的浮力为1.4N．
15、电磁波 260 2 变大
【解析】
人们可以通过遥控器上的天线发射的电磁波来控制无人机的飞行高度和速度；
在这10秒内无人机做的功W=Gh=mgh=(0.1kg+1.2kg)×10N/kg×20m=260J，
摄像机的重力G摄=m摄g=0.1kg×10N/kg=1N
无人机对摄像机的做的功W摄=G摄h=1N×20m=20J，
无人机对摄像机做功的功率P==2W，
匀速竖直上升过程中无人机的速度不变，高度变大，动能不变，重力势能变大，机械能包括动能和势能，机械能变大。
16、＜ ＞
【解析】
（1）由图知VA＜VB，若两种液体的质量相等，由密度公式可知液体密度ρA＞ρB，可得A、B下方对容器底的压强关系；因为两种液体的质量相等，液体对容器底的压强相等；进而得出A、B两点的压强关系；
（2）由图知A、B深度hA＜hB，若A、B两点的压强相等，由p＝ρgh可知液体密度ρA＞ρB，进而得出A、B下方对容器底的压强关系，液体对容器底的压强p底＝p+p下，可得液体对容器底的压强关系．
【详解】
当两种液体的质量相等时，由于甲液体的体积小于乙液体的体积，故甲液体的密度大于乙液体的密度，由于A、B两点离容器底等高，故A点距容器底这段液体产生的压强较大；但又由于二种液体的质量相等，所以它们对容器底的压力是相等的，面积又相等，故两种液体对容器底的压强相等；故A点的压强pA等于液体对容器底的压强减去A点距容器底的那段液体产生的压强，故pA p乙．
17、1.05×107 45
【解析】
（1）秸秆煤完全燃烧放出的热量：
Q=qm=2.1×107J/kg×0.5kg=1.05×107J．
（2）由Q吸=cmΔt可得，
所以水吸收热量温度升高到：
t1=t0+25℃=45℃．
18、并联内
【解析】
路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各电脑之间互不影响，所以各接口之间是并联的；工作时间长了，外壳发烫，是由于电能转化成了热能．
四、计算题（本大题共3小题，共29分）
19、（1）（2）（3）.
【解析】
（1）由R1的U-I图像可知，通过R1的电流与电压成正比，R1为定值电阻，当U1=6V时，I1=0.6A，由欧姆定律可知：；
（2）当滑动变阻器连入电阻为0时，电路中的电流最大，此时电阻R1两端的电压等于电源电压，电源电压U=U1=6V，最大电流为I1=0.6A，电路最大功率；
（3）当R2消耗的电功率为0.5W时，，----①而，代入①得：，解得R2的阻值：R2=2Ω或R2=50Ω，由图乙可知，当R2最大时，I最小=0.15A，电路总电阻，R2的最大值R最大=R-R1=40Ω-10Ω=30Ω，所以R2=50Ω舍去，R2=2Ω．
20、（1）40（2）12（1）8
【解析】
（1）20cm=0.2m，水对容器底的压强为：p=1.0kg/2000Pa，F=pS=2000Pa=40N；
（2）物体上表面恰好与水面相平时，排开水的体积：V排=V物=S物=100cm2=1200cm1=1.2，
此时水对物体的浮力为：F浮=g=1.0=12N；
（1）对动滑轮和重物进行受力分析，设拉动滑轮每段绳子的拉力为F绳，则有1F绳==G物-F浮，即，F绳===4N，对定滑轮进行受力分析，弹簧拉力F=2F绳=8N．
21、（1）110s（2）1.2×105J（3）2000J
【解析】
（1）利用s=vt求出匀速上升需要时间、水平匀速直线飞行时间，进而求出起飞到到达火场需要时间；
（2）求出悬停时电动机总功率（4个电动机），利用W=Pt求悬停时消耗电能；
（3）无人机上升过程的升力等于重力加上阻力，利用W=Fs求升力做的有用功，利用效率的公式求消耗的电能。
【详解】
（1）匀速上升需要的时间：，
水平匀速直线飞行的时间：，
无人机从起飞到火场上空，这一过程共耗时：t=t1+t2=10s+100s=110s；
（2）悬停时电动机总功率：P=50W×4=200W，
悬停时消耗电能：W=Pt=200W×10×60s=1.2×105J；
（3）无人机匀速上升过程的升力：F=G+f=mg+f=2kg×10N/kg+10N=30N，
做的有用功：W有用=Fh=30N×60m=1800J，
消耗的电能：。
五、作图题（本大题共2小题，共4分）
22、
【解析】
以桌腿上A点为转轴，当所用的力力臂最大时，所用的力最小，而最大的力臂等于AC间距离l，则当力作用在C点且与AC连线垂直向上时，力最小；如图所示：
23、
【解析】
根据杠杆的平衡条件可知，当力臂最大时，所用的力最小，最大的力臂就是力的作用点与支点连线的距离，最小的力是通过力的作用点垂直于力臂的；如下图所示。
六、实验探究题（本大题共3小题，共15分）
24、游码 平衡螺母 BAC 50 称量物体的质量时，调节了平衡螺母
【解析】
（1）天平在调节时应先将游码移至标尺的零刻线处，再调节平衡螺母．
（2）合理的实验顺序可以减小测量时的误差，并使操作简便，从这一角度分析步骤的合理性．
（3）天平的读数：砝码的质量加游码在标尺上所对的刻度值；
（4）计算出倒出水的质量，读出倒出水的体积，由ρ＝计算出盐水的密度．
【详解】
(1)使用天平时，首先把天平放在水平台上，把游码移到标尺左端的零刻度。然后调节平衡螺母，使天平横梁平衡。
(2)根据题意知：应该先用天平测出烧杯和盐水的总质量ml;然后将烧杯中盐水的一部分倒入量筒,测出这部分盐水的体积V;用天平测出烧杯和剩余盐水的总质量m2；根据密度公式ρ＝就能求出密度。所以实验操作顺序为BAC.
(3)称量过程中，用镊子加取砝码，从大到小，最后还要调节游码。所以，应取下50g砝码，试加上其它砝码，同时调节游码。
(4)因为只能在调节天平的横梁平衡时，调节天平的平衡螺母，称量过程中绝对不能调节平衡螺母，只能通过加减砝码或移动游码使天平重新平衡。据图所知小李同学在实验操作过程中的情况。他的错误是：在试加砝码和调节游码时，调节平衡螺母。
25、平衡螺母32122.67偏小
【解析】
（1）把天平放在水平桌面上，将游码移到零刻度处，然后调节平衡螺母使横梁平衡；
天平的分度值为0.2g，瓷片的质量m＝20g+10g+2g＝32g；
（3）图中量筒的分度值为2cm3，量筒中剩余水的体积为26cm3，瓷片的体积V＝38cm3﹣26cm3＝12cm3；
（4）瓷片的密度ρ＝＝≈2.67g/cm3；
（5）取出瓷片时，瓷片上会沾有一部分水，使得倒入量筒中水的体积会偏大，即水的体积大于瓷片的体积，由ρ＝可知，密度测量值会偏小。
26、61.6 7.7 1.8 压力大小 压缩 机械能（或动能）转化为内能 同种电荷相互排斥
【解析】
（1）图中标尺的分度值为0.2g，物块的质量m=50g+10g+1.6g=61.6g，该物块的体积V=a3=（2cm）3=8cm3；它的密度ρ==7.7g/cm3；
（2）图乙中弹簧测力计的示数为1.8N，由二力平衡可知，当木块被匀速拉动时，这时滑动摩擦力的大小等于弹簧测力计拉力的大小1.8N；实验中接触面的粗糙程度相同，压力不同，探究压力对滑动摩擦力大小的影响；
（3）由图可知，此时汽油机的两个气门都关闭，活塞由下向上运动，压缩内部的混合物，使其内能增大、温度升高，故该冲程是压缩冲程，即是把机械能转化为内能的过程；
（4）两个气球分别与毛皮摩擦后相互靠近，由图可知，两只气球相互远离，说明两只气球带上了同种电荷而相互排斥。
知 识 点
相 同 点
不 同 点
A
声波和电磁波
都能传递信息和能量
声波不能在真空中传播
B
蒸发和沸腾
都是汽化现象
蒸发比沸腾缓慢
C
做功和热传递
都可以改变物体内能
做功比热传递效果好
D
虚像和实像
都能用眼睛看到
虚像不能用光屏承接
整机质量
2kg
电池额定电压
15V
最大上升速度
6m/s
电动机工作电压
12V
最大下降速度
2m/s
悬停时每个电动机功率
50W
最大水平速度
16m/s
电动机数量
4
