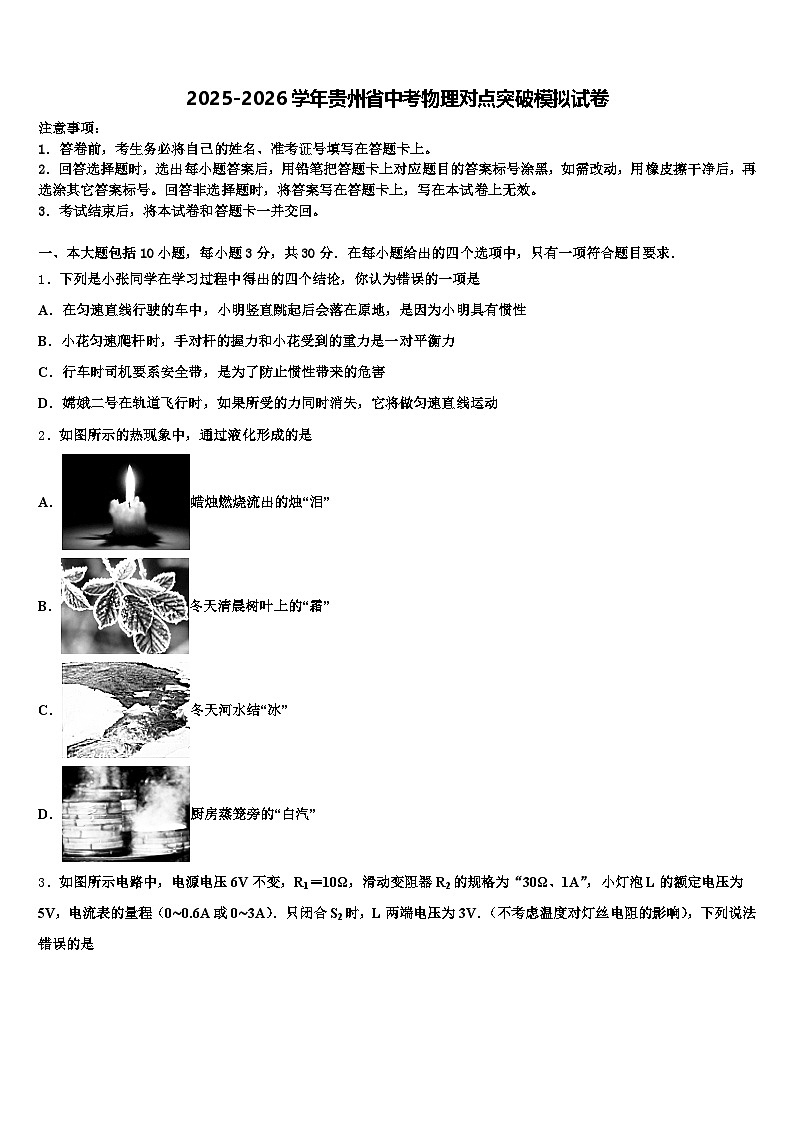

2025-2026学年贵州省中考物理对点突破模拟试卷（含答案解析）

这是一份2025-2026学年贵州省中考物理对点突破模拟试卷（含答案解析），共18页。试卷主要包含了关于声和电磁波的说法正确的是，关于声现象，下列说法正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．下列是小张同学在学习过程中得出的四个结论，你认为错误的一项是
A．在匀速直线行驶的车中，小明竖直跳起后会落在原地，是因为小明具有惯性
B．小花匀速爬杆时，手对杆的握力和小花受到的重力是一对平衡力
C．行车时司机要系安全带，是为了防止惯性带来的危害
D．嫦娥二号在轨道飞行时，如果所受的力同时消失，它将做匀速直线运动
2．如图所示的热现象中，通过液化形成的是
A．蜡烛燃烧流出的烛“泪”
B．冬天清晨树叶上的“霜”
C．冬天河水结“冰”
D．厨房蒸笼旁的“白汽”

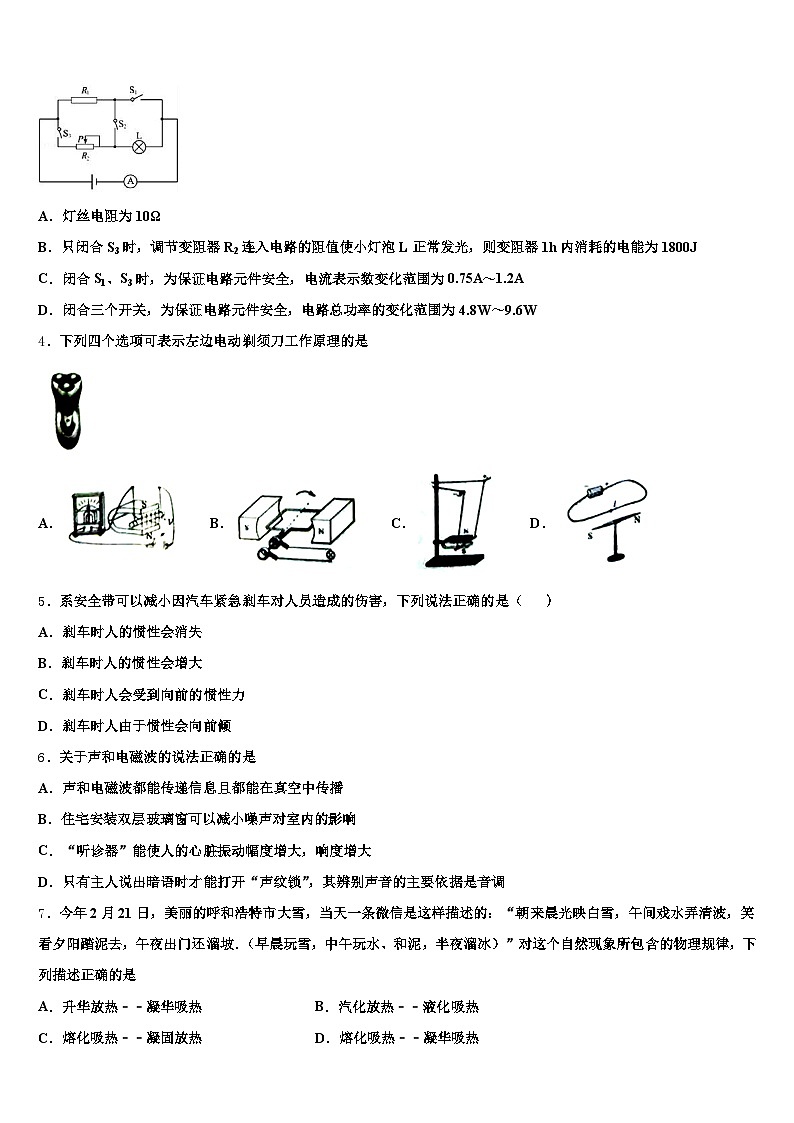

3．如图所示电路中，电源电压6V不变，R1＝10Ω，滑动变阻器R2的规格为“30Ω、1A”，小灯泡L的额定电压为5V，电流表的量程（0∼0.6A或0∼3A）．只闭合S2时，L两端电压为3V．（不考虑温度对灯丝电阻的影响），下列说法错误的是
A．灯丝电阻为10Ω
B．只闭合S3时，调节变阻器R2连入电路的阻值使小灯泡L正常发光，则变阻器1h内消耗的电能为1800J
C．闭合S1、S3时，为保证电路元件安全，电流表示数变化范围为0.75A～1.2A
D．闭合三个开关，为保证电路元件安全，电路总功率的变化范围为4.8W～9.6W
4．下列四个选项可表示左边电动剃须刀工作原理的是
A． B． C． D．
5．系安全带可以减小因汽车紧急刹车对人员造成的伤害，下列说法正确的是（ ）
A．刹车时人的惯性会消失
B．刹车时人的惯性会增大
C．刹车时人会受到向前的惯性力
D．刹车时人由于惯性会向前倾
6．关于声和电磁波的说法正确的是
A．声和电磁波都能传递信息且都能在真空中传播
B．住宅安装双层玻璃窗可以减小噪声对室内的影响
C．“听诊器”能使人的心脏振动幅度增大，响度增大
D．只有主人说出暗语时才能打开“声纹锁”，其辨别声音的主要依据是音调
7．今年2月21日，美丽的呼和浩特市大雪，当天一条微信是这样描述的：“朝来晨光映白雪，午间戏水弄清波，笑看夕阳踏泥去，午夜出门还溜坡．（早晨玩雪，中午玩水、和泥，半夜溜冰）”对这个自然现象所包含的物理规律，下列描述正确的是
A．升华放热﹣﹣凝华吸热B．汽化放热﹣﹣液化吸热
C．熔化吸热﹣﹣凝固放热D．熔化吸热﹣﹣凝华吸热

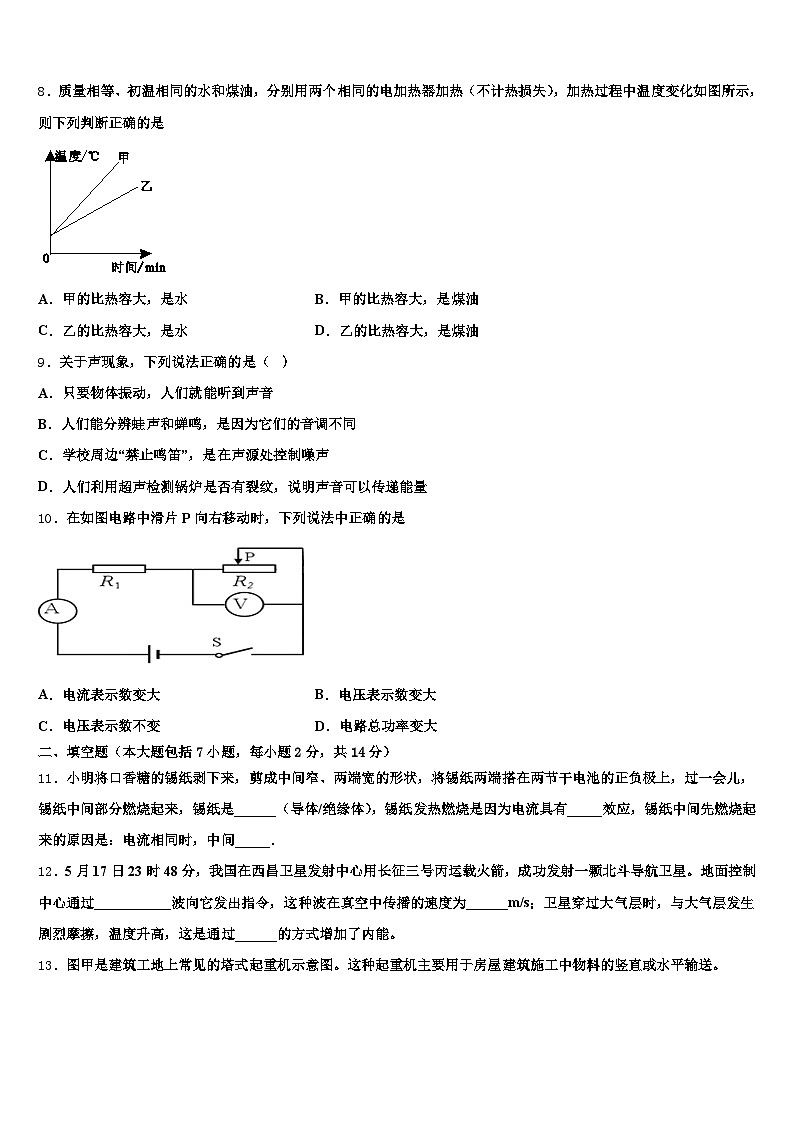

8．质量相等、初温相同的水和煤油，分别用两个相同的电加热器加热（不计热损失），加热过程中温度变化如图所示，则下列判断正确的是
A．甲的比热容大，是水B．甲的比热容大，是煤油
C．乙的比热容大，是水D．乙的比热容大，是煤油
9．关于声现象，下列说法正确的是（ ）
A．只要物体振动，人们就能听到声音
B．人们能分辨蛙声和蝉鸣，是因为它们的音调不同
C．学校周边“禁止鸣笛”，是在声源处控制噪声
D．人们利用超声检测锅炉是否有裂纹，说明声音可以传递能量
10．在如图电路中滑片P向右移动时，下列说法中正确的是
A．电流表示数变大B．电压表示数变大
C．电压表示数不变D．电路总功率变大
二、填空题（本大题包括7小题，每小题2分，共14分）
11．小明将口香糖的锡纸剥下来，剪成中间窄、两端宽的形状，将锡纸两端搭在两节干电池的正负极上，过一会儿，锡纸中间部分燃烧起来，锡纸是______（导体/绝缘体），锡纸发热燃烧是因为电流具有_____效应，锡纸中间先燃烧起来的原因是：电流相同时，中间_____．
12．5月17日23时48分，我国在西昌卫星发射中心用长征三号丙运载火箭，成功发射一颗北斗导航卫星。地面控制中心通过___________波向它发出指令，这种波在真空中传播的速度为______m/s；卫星穿过大气层时，与大气层发生剧烈摩擦，温度升高，这是通过______的方式增加了内能。
13．图甲是建筑工地上常见的塔式起重机示意图。这种起重机主要用于房屋建筑施工中物料的竖直或水平输送。
（1）由杠杆的平衡条件可知，塔式起重机的起重量随起吊幅度而变化，起吊幅度越大，起重量_____。
（2）某塔式起重机是通过电动机带动如图乙所示滑轮组竖直起吊物料的。已知起吊重为3×104N的物料时，电动机的输出功率为60kW，物料匀速上升的速度为1.5m/s。试求：
①电动机作用在滑轮组上的水平拉力F________；
②这次起吊时滑轮组的机械效率_________。
14．大多数汽车防冻冷却液是以水和乙二醇为原料混合而成的，其中主要成份是水，这是利用了水的_____的特点．配制防冻冷却液时将乙二醇加入水中，二者混合后实际的总体积小于混合前水和乙二醇的总体积，这说明分子是运动的，同时也说明_____．
15．如图甲所示，水平地面上的物体，受到方向不变的推力F的作用，其F–t和v–t的图象分别如图乙、丙所示．由图象可知：9~12 s内，推力对物体做功_____J，t=5 s时，物体受到的摩擦力是_____N．
16．如图所示，质量不计的弹簧竖直固定在水平面上，t＝0时刻，将一金属小球从弹簧正上方某一高度处由静止释放，小球接触弹簧并将弹簧压缩至最低点（形变在弹性限度内），然后又被弹起离开弹簧，上升到一定高度后又下落，如此反复．通过安装在弹簧下端的压力传感器，测出该过程中弹簧弹力F随时间t变化的图象如图所示，不计空气阻力．
（1）在整个运动过程中，小球的机械能____（守恒/不守恒）
（2）小球动能最小的时刻是____（t1/t2/t3），此时是____状态（平衡/非平衡）
（3）在t2～t3这段时间内，小球的动能____（先增大后减小/先减小后增大/一直增大/一直减小）
17．如图质地均匀的长方体重7N，放在水平桌面上，它与桌面的接触面积为0.01m2，则它对桌面的压强为__Pa；竖直切除该物体右边的阴影部分，剩余部分对桌面的压强会_____（选填“变小”、“不变”或“变大”）。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．在如图所示电路中，开关S闭合后，灯泡L1和L2正常发光．请在图中的圆圈内填上合适的电表符号．
19．请在图中画出小球所受弹力的示意图。
（_____）
20．以下为小红“探究海波熔化”的实验过程．
（1）她用温度计测量海波在加热过程中的温度时，主要操作如下：
A．将温度计的玻璃泡与海波充分接触，不要碰到容器底或容器壁
B．了解海波熔化时的温度，选择一支量程合适的温度计
C．读取温度计的示数，温度计的玻璃泡仍和海波接触
D．观察温度计的量程和分度值
上述步骤合理的顺序是_______（只填序号）．
（2）图甲是小红测量绘制的海波温度随时间变化的图象，图乙温度计显示的是海波4min的温度，它的示数是_______℃，此时海波处于_______（选填“固态”、“液态”或“固液共存”），从B时刻到C时刻海波的内能将_______（选填“不变”、“增大”或“减小”） ．
（3）由图甲可判断海波处于_______（选填“AB”或“CD”）段时比热容较大，理由是_______．
21．在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右．请用笔画线代替导线将图甲所示的实物电路连接完整．
小明闭合开关后，发现灯泡不亮，电流表无示数，而电压表有示数，则故障可能是_____．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为_____W．小华重新设计了一种测量U额＝3.8V小灯泡额定功率的电路，如图丙所示．电源电压保持不变，R0为10Ω的定值电阻，完成下列步骤：
①只闭合开关S，移动滑动变阻器滑片P至最左端，读出电压表示数为6V；
②断开开关_____，闭合开关_____，移动滑动变阻器滑片P，使电压表的示数为_____V，小灯泡正常发光；
③保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为4V；
④小灯泡的额定功率为P额＝_____W．（答案保留一位小数）
22．小明欲测量一只小灯泡的额定功率.器材如下:待测小灯泡(额定电压为2.5 V)、电源(电压约6V左右)、电流表(0～0.6A、 0～3A)、电压表(0～3V、0～15V)、滑动变阻器（20Ω 2A）、开关各一只，导线若干.
（1）如图甲所示是小明开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确.请你在应改动的导线上打“× ”，并用笔画线代替导线在原图上画出正确的接法.
（_________）
（2）正确操作后，当小灯泡正常发光时，电流表示数如图乙所示，电流为________A，小灯泡的额定功率为______W.
（3）小明还想换一种方法测定该小灯泡的额定功率，于是向老师要了一个阻值已知的定值电阻R0和一个单刀双掷开关，借助原有的实验器材，设计了如图丙所示的电路.请你根据他设计的电路，补全主要的实验步骤:
实验步骤:①将开关S1闭合,开关S2断开，读出电压表示数U；
②S2与a接线柱接通，移动滑动变阻器滑片，使电压表的示数为U额；
③S2与b接线柱接通，______（移动/不移动）滑动变阻器滑片，读出电压表示数U0；小灯泡的额定功率P额=_______ （用已知量和测量量的符号表示）.
（4）小明在（3）中测得电源电压为6V，他还想探究“在电压一定时，电流与电阻的关系”，于是将甲图中的小灯泡换成四个阻值分别为10Ω，8Ω，6Ω和4Ω的定值电阻，其余连接均不改变．
①在实验过程中，将4个定值电阻依次接入电路，调节滑动变阻器使定值电阻两端的电压保持某个值U0不变，为了能够顺利得到4组I、R数据，完成实验，该电压U0的取值大小应满足：______；
②四次实验中，当电压表调到控制电压时，滑动变阻器消耗的最大功率和最小功率之比是_______．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．五一长假期间，爸爸开车带着小惠从合肥市出发沿合巢芜高速到芜湖方特游玩，当汽 车以108km/h的速度在平直路面上匀速行驶时，汽车所受到阻力为1000N，汽车发动机的效率为30％，汽油的热值为1．6×107 J／kg(假设汽油完全燃烧)．求：
(1) 汽车以108km/h的速度匀速行驶时，牵引力的功率．
(2) 若汽车按照这种方式行驶，这次旅行全程往返300km，牵引力做的功是多少？小惠应该提醒爸爸至少要加汽油多少kg？
24．家乐牌电热水器的简化电路如图所示，A为自动温度开关，当水的温度达到设定温度时自动断开电路，低于设定温度时，自动接通电路．S是热水器的功率选择开关，可选择高、低两档加热功率，、都是发热电阻器．主要的技术指标如下表：
（1）把一箱水温度升高10℃时，水吸收的热量是多少？（C水=4.2×103J/kg·℃）
（2）当热水器在高档正常工作时，电路中的电流是多少?
（3）当热水器在低档正常工作时，电热管在5min内消耗的电能是多少?
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、B
【解析】
A、在匀速直线行驶的车中，由于小明具有惯性，竖直跳起后会落在原地，故A正确，不符合题意；
B、小明匀速爬杆时，手对杆的握力和小明受到的重力没有作用在同一直线上，所以二力不是一对平衡力，故B错误，符合题意；
C、为防止惯性带来的危害，行车时司机要系安全带，故C正确，不符合题意；
D、嫦娥二号在轨道飞行时，如果所受的力同时消失，根据牛顿第一定律可知它将做匀速直线运动，故D正确，不符合题意．
2、D
【解析】
A．“烛泪”是蜡烛由固态变为液态形成的，是熔化现象，故A不符合题意；
B．“霜”是空气中水蒸气遇冷凝华形成的，故B不符合题意；
C．冰的形成属于凝固现象，故C不符合题意；
D．“白气”是空气中水蒸气遇冷液化形成的，故D符合题意．
3、C
【解析】
（1）只闭合S2时，灯泡L与R1串联，电流表测电路中的电流，根据串联电路的电压特点求出灯泡L两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出灯丝的电阻；
（2）只闭合S3时，灯泡L与R2串联，根据串联电路的电压特点求出灯泡正常发光时滑动变阻器两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，利用W=UIt求出变阻器1h内消耗的电能；
（3）闭合S1、S3时，灯泡L与R2串联后再与R1并联，电流表测干路电流，根据并联电路的电压特点和欧姆定律求出通过R1的电流，当灯泡正常发光时，灯泡所在支路的电流最大，根据并联电路的电流特点求出干路电流表的示数最大，当滑动变阻器接入电路中的电阻最大时，灯泡所在支路的电流最小，干路电流表的示数最小，根据欧姆定律求出灯泡所在支路的最小电流，利用并联电路的电流特点求出干路电流表的最小示数，然后得出电流表示数变化范围；
（4）闭合三个开关时，R1与R2并联，电流表测干路电流，根据滑动变阻器的铭牌可知通过滑动变阻器的最大电流，然后求出干路的最大电流，利用P=UI求出电路的最大总功率；当滑动变阻器接入电路中的电阻最大时干路电流最小，根据并联电路的电压特点和欧姆定律求出通过滑动变阻器的最小电流，然后求出干路的最小电流，利用P=UI求出电路的最小总功率．
【详解】
（1）只闭合S2时，灯泡L与R1串联，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，灯泡L两端的电压：UL=U-U1=6V-3V=3V，因串联电路中各处的电流相等，所以电路中的电流：，即，灯丝电阻RL=10Ω，故A正确，不符合题意；
（2）只闭合S3时，灯泡L与R2串联，且灯泡正常发光其两端的电压为5V，则滑动变阻器两端的电压：U2=U-UL额=6V-5V=1V，此时电路中的电流：，变阻器1h内消耗的电能：W2=U2I′t=1V×0.5A×3600s=1800J，故B正确，不符合题意；
（3）闭合S1、S3时，灯泡L与R2串联后再与R1并联，电流表测干路电流，并联电路中各支路两端的电压相等，通过R1的电流：，
当灯泡正常发光时，灯泡所在支路的电流0.5A最大，干路电流表的示数最大，因并联电路中干路电流等于各支路电流之和，所以，干路电流表的最大示数：I大=I1+IL=0.6A+0.5A=1.1A，当滑动变阻器接入电路中的电阻最大时，灯泡所在支路的电流最小，干路电流表的示数最小，串联电路中总电阻等于各分电阻之和，灯泡所在支路的最小电流：，干路电流表的最小示数：I小=I1+IL′=0.6A+0.15A=0.75A，为保证电路元件安全，电流表示数变化范围为0.75A～1.1A，故C错误，符合题意；
（4）闭合三个开关时，R1与R2并联，电流表测干路电流，由滑动变阻器的铭牌可知，通过滑动变阻器的最大电流为1A，则干路的最大电流：I大′=I1+I2大=0.6A+1A=1.6A，电路的最大总功率：P大=UI大′=6V×1.6A=9.6W，当滑动变阻器接入电路中的电阻最大时干路电流最小，则通过滑动变阻器的最小电流：，干路的最小电流：I小′=I1+I2=0.6A+0.2A=0.8A，电路的最小总功率：P小=UI小′=6V×0.8A=4.8W，所以，电路总功率的变化范围为4.8W～9.6W，故D正确，不符合题意．
故选C．
4、C
【解析】
电动剃须刀的主要工作部分是电动机。
A图，导体切割磁感线运动产生电流，是电磁感应现象，故A不符合题意；
B图，线圈在磁场中切割磁感线运动产生电流，是发电机的原理，故B不符合题意；
C图，通电导体在磁场中受力而转动，是电动机的原理，故C符合题意；
D图，是奥斯特实验，演示的是电流的磁效应，故D不符合题意；
故选C。
注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，有灵敏电流计的是研究电磁感应的实验。
5、D
【解析】
物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，所以刹车时人的惯性不会消失，故A错误；惯性是物体的一种属性，惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等无关，故B错误；惯性是物体的一种属性，不是力，故C错误；当汽车急刹车时，人的下半身随车停止运动，而上半身由于惯性仍保持原来的运动状态继续向前运动，所以人会向前倾，故D正确，故选D。
本题考查的是对惯性的理解，惯性现象和我们的生活密切相关，学习中要注意联系实际，用所学惯性知识解决生活中的实际问题。
6、B
【解析】
考点：声与信息；电磁波的传播；信息与信息传播．
分析：电磁波可以传递信息和能量．声音不属于电磁波，声音可以传递信息和能量．声音的三要素：音调、响度、音色． 根据电磁波和声音的特点，对各个选项进行分析．
解答：解：A、声音和电磁波的相同点，就是可以传递信息和能量．电磁波可以在真空传播，但是声音不能在真空中传播，错误．
B、住宅安装双层玻璃窗可以减小室外噪声对室内的影响．正确．
C、听诊器的工作原理就是利用声音在管内空气中集中传播，减小声音的分散，提高声音的响度，从而可以听到更清楚的声音．错误．
D、只有主人说出暗语时才能打开“声纹锁”，其辨别声音的主要依据是音色．错误．
故选B．
点评：本题考查学生对电磁波和声音特点的掌握情况，注意两者之间的区分．
7、C
【解析】
微信描述的内容包含了自然现象中不同的物态变化：雪是空气中的水蒸气遇冷由气态直接变为固态发生凝华形成的，凝华放热；雪吸收热量熔化成水；水凝固成冰，凝固放热；因此：
A．升华吸热，凝华放热，故A错误．
B．汽化吸热，液化放热，故B错误．
C．熔化吸热，凝固放热，故C正确，符合题意为答案．
D．熔化吸热，凝华放热，故D错误．
8、C
【解析】
由于水的比热容大于煤油，故B、D都是不对的，因为二者说煤油的比热容大；
又通过图像可知，在加热相同的时间内，即吸收相同的热量时，甲升高的温度较大，故甲的比热容较小，乙的比热容较大，C是正确的．
9、C
【解析】
A. 声音由物体的振动产生，但物体振动时，其频率可能不在人的听觉范围内，所以人们可能是听不到此声音的，故A错误；
B. 音色是发声体特有的特征，可以用来区分声源，所以人们能分辨蛙声和蝉鸣，是因为它们的音色不同，故B错误；
C. 学校周边“禁止鸣笛”，是在声源处控制噪声，故C正确；
D. 人们利用超声检测锅炉是否有裂纹，说明声音可以传递信息，故D错误；
故选C．
点睛：注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
10、B
【解析】
试题分析：滑片P向右移动时，电路总电阻变大，电路中电路变小，即电流表示数变小，所以R1两端电压变大，有串联分压可知电压表示数变大。电源电压不变，所以电路总功率变小。故选B。
考点： 电路的动态分析
二、填空题（本大题包括7小题，每小题2分，共14分）
11、导体 热 电阻大
【解析】
锡属于金属，所以，锡纸是导体；锡纸两端搭在两节干电池的正负极上，形成了电源短路，此时电路中迅速产生大量热量使锡纸的温度达到着火点而使之燃烧，即锡纸燃烧是由于电流的热效应；锡纸窄的部分和宽的部分串联，当电流相同时，中间窄的部分电阻大，由Q=I2 Rt知道，中间部分产生的热量多，使锡纸的温度先达到着火点而使之燃烧．
12、电磁波 3×108m/s 做功
【解析】
电磁波可以传递信息，并且可以在真空中传播，所以，地面中心是通过电磁波来给卫星传达指令的；这种波在真空中传播速度为3×108 m/s；卫星穿过大气层时，温度升高，是因为要克服摩擦做功，机械能转化为内能。
13、越小 2×104N 75%
【解析】
（1）由杠杆的平衡条件F1L1＝F2L2（动力×动力臂＝阻力×阻力臂）可知，当动力与动力臂不变时，阻力与阻力臂成反比，即阻力臂越大，阻力越小；阻力臂越小，阻力越大。本题中动力与动力臂不变，则起吊幅度越大，起吊重量越小；
（2）①由图可知，绳子运动速度为物体运动速度的2倍，则由W=Fs可得：F======2×104N。
②机械效率为：η＝×100%＝×100%＝×100%＝×100%＝75%。
14、比热容大 分子之间有间隙
【解析】
分析：（1）水的比热容比较大；
（2）乙二醇与水充分混合后，得到溶液的体积小于混合前水和酒精的总体积，是因为分子之间有间隙．
解答：（1）因为水的比热容大，质量相同时升高相同的温度，吸收的热量多，故大多数汽车防冻冷却液是以水和乙二醇为原料混合而成的，其中主要成份是水，就是利用了水的比热容大的特点；
（2）水和乙二醇充分混合后的总体积小于混合前水和乙二醇的总体积，说明分子之间有间隙．
故答案为比热容大；分子之间有间隙．
【点睛】本题考查水的比热容的特点和分子运动的知识，相对比较简单，属于基础题．
15、54 6
【解析】
由丙图知，9−12s时，物体匀速运动，v=3m/s，由乙图知，9−12s时，F=6N，则拉力F做功的功率：=6N×3m/s=18W；所以由 可知此过程中拉力F做的功为：=18W×(12s−9s)=54J；由于物体匀速运动，受力平衡，所以摩擦力与推力F平衡，大小为6N.
16、不守恒 t2 非平衡 先增大后减小
【解析】
（1）由图知道，弹簧的弹力在变化，即说明运动过程中弹簧的弹性势能在变化，而小球和弹簧组成的系统机械能守恒，但小球的机械能不守恒；
（2）由图知道，在t2 时刻，弹力最大，说明弹簧的压缩量最大，即小球运动到最低点，速度等于零，所以动能最小，且此时合力合力方向向上，不等于零，处于非平衡态；
（3）在t2～t3这段时间内，小球在上升，弹簧的压缩量由最大逐渐减小，即弹力减小，但大于重力，所以先做加速运动，当弹力等于重力时，速度达到最大，之后弹力小于重力，直到减小为零，做减速运动，所以小球的动能先增加后减少。
17、700减小。
【解析】
根据题意知道，长方体对桌面的压力是：F=G=7N；与桌面的接触面积是：S=0.01m2所以，长方体对桌面的压强是：p=F/S=7N/0.01m2=700Pa；由图知道，若沿竖直方向切去后，压力减小，而受力面积减小的程度更大一些，由p=F/S知道，剩余部分对桌面的压强会变小。
本题考查的是固体压强的计算及大小分析，解决此题的关键是利用好公式p=F/S。
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
试题分析：要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：
电流表要串联在电路中使用，而电压表要与被测用电器并联；
首先判断图中各圆圈的位置，以及和用电器的连接方式，再结合仪表的使用方法进行分析．
解：圆圈1在干路中，与电源串联，因此为电流表；
圆圈2与灯L1并联，因此是电压表；
而圆圈3与L2串联在同一支路中，因此为电流表，答图如下：
【点评】本题考查了电流表和电压表的使用方法．解题的关键是明白电压表是并联使用，电流表是串联使用．
19、
【解析】
据图可知，此时小球所受的弹力有两个，即线对小球的拉力，第二个是墙对小球的支持力，如下图：
20、B D A C 36 固态 增大 CD 在质量和加热时间相同时CD升温比AB慢
【解析】
(1)由温度计的使用方法可以知道，上述步骤合理的顺序是：B.了解海波熔化时的温度，选择一支量程合适的温度计；D.观察温度计的量程和分度值；A.将温度计的玻璃泡与海波充分接触，不要碰到容器底或容器壁；C.读取温度计读数时，温度计玻璃泡仍和海波接触；(2)由图可以知4min时海波还没有开始熔化，所以海波处于固态，温度计的示数是30℃+6℃=36℃；从B时刻到C时刻海波，据图象能看出，海波在熔化，吸热但温度不变，内能将增大；
(3) 观察图甲，由分析可知，在质量和加热时间相同时CD升温比AB慢，故CD段时比热容较大．
21、 灯泡断路 0.15 S2 S、S1 3.8 1.1
【解析】
（1）由小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右由欧姆定律求灯的额定电流确定电流表选用小量程与灯串联在电路中，开关串联在电路中；
（2）若电流表示数为0，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；根据电流表选用的量程确定分度值读数，根据P＝UI求灯的额定功率；
（3）根据P＝UI，求额定功率，在没有电流表情况下，测灯的额定电流是关键，先使灯与变阻器串联，让灯正常发光，保持滑片位置不动，通过开关的转换，使定值电阻与变阻器串联，根据串联电路电压的规律和分压原理可得出变阻器连入电路中的电阻，在第1次操作中，根据串联电路电压的规律和欧姆定律可求灯的额定电流，从而求出灯的额定功率．
【详解】
（1）小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右，灯的额定电流约为： ，故电流表选用小量程与灯串联在电路中，开关串联在电路中，如下：

（2）经分析，小明闭合开关后，发现灯泡不亮，电流表无示数，而电压表有示数，则故障可能是灯泡断路．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，则小灯泡额定功率为：P＝UI＝2.5V×0.3A＝0.15W．
（3）小华重新设计了一种测量U额＝3.8V小灯泡额定功率的电路，如图丙所示．电源电压保持不变，R0为10Ω的定值电阻，完成下列步骤：
②断开开关S2，闭合开关 S、S1，移动滑动变阻器滑片P，使电压表的示数为3.8V，小灯泡正常发光；
③保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为4V；
④在③中，定值电阻与变器串联，因电压表示数为4V，根据串联电路电压的规律，变阻器的电压为：6V﹣4V＝2V，由分压原理，变阻器连入电路中的电阻：R滑＝×10Ω＝5Ω，在②中，根据串联电路的规律和欧姆定律，灯的额定电流： ，
小灯泡的额定功率为P额＝U额IL＝3.8V×0.44A＝1.1W．
故答案为（1）如上；（2）灯泡断路 0.15；
（3）②S2； S、S1； 3.8； ④1.1．
本题测灯的额定功率，考查电路的连接、故障分析、电流表读数和功率的计算及设计实验方案测额定功率的能力．
22、 0.3 0.75 不移动 1-2.4V 5：2
【解析】
(1)灯应与电压表并联，电流表串联在电路中，故连接灯的左接线柱与电源负极的连线有误，将连接电源负极的线改接在变阻器金属杆的左接线柱即可，如图所示：
(2)电流表选用小量程,分度值为0.02A,示数为0.3A,小灯泡的额定功率P额=U额I=2.5V×0.3A=0.75W；
(3)实验步骤: ①将开关S1闭合,开关S2断开，读出电压表示数U；
②S2与a接线柱接通，移动滑动变阻器滑片，使电压表的示数为U额；
③S2与b接线柱接通，不移动滑动变阻器滑片，读出电压表示数U0；
由实验步骤可知：
S2接b时，滑动变阻器两端的电压U滑=U−U0，电路中的电流I=, 滑动变阻器接入电路中的电阻：R滑===,
S2接a时，滑动变阻器两端的电压U’滑=U−U额，电路中的电流I’===
灯泡额定功率：P额=U额I’=U额=
(4)把四个电阻依次串联接入电路中，为了保护电流表，电路中的电流不能超过0.6A，故电路的最小电阻为：
R小===10Ω，
电路中接入4Ω的电阻时,滑动变阻器接入电路的最小电阻为：R′=R小−4Ω=6Ω；
此时定值电阻两端的电压为：UR=IR=0.6A×4Ω=2.4V；即定值电阻两端的最大电压为2.4V；
当滑动变阻器接入电路的电阻为0时，电阻两端的电压为6V，等于电源电压，故在探究实验中，电阻两端的电压都能达到6V；
把四个电阻接入电路中时,电阻两端的最小电压为：U小=R,把电源电压和四个电阻10Ω、8Ω、6Ω和4Ω带入,得四个电压值为：2V、1.71V、1.38V、1V,为了能够顺利得到4组I、R数据,则电阻两端的电压最小为1V,故电压U0的取位大小应满足1V⩽U0⩽2.4V.
(5)四次实验中，当电压表调到控制电压U表时（保持不变），根据串联电路电压的规律，变阻器分得的电压为：U滑=U-U表=6V-U表，则变阻器的电压保持不变，即定值电阻的电压（电压表示数）与变阻器的电压之比为定值，
由分压原理可得==定值，当定值电阻分别取4Ω和10Ω时，故对应的变阻器的变阻器连入电路中的电阻之比=，
根据P=UI=，滑动变阻器消耗的最大功率和最小功率之比等于变阻器连入电路中电阻的反比，
即===．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、.(1) 3×101W (2) ； 21.7kg
【解析】
（1）汽车行驶的速度为：，
汽车牵引力的功率为：；
（2）汽车牵引力所做的功为：，
行驶过程中需要的热量为：；
由 得需要汽油：
24、（1）8.4×105J；（2）10A；（3）163350J．
【解析】
(1)水的质量：
m=ρV=1.0×103kg/m3×20×10−3m3=20kg，
水吸收的热量：
Q=cm△t=4200J/(kg⋅℃)×20kg×10℃=8.4×105J，
(2)高档功率是2200W，电路中的电流：
I1===10A；
(3)R1阻值：
R1===22Ω，
与2接通是低温档，两电阻串联，由低温档功率1210W，
总电阻：
R===40Ω，
R2的阻值：
R2=R−R1=40Ω−22Ω=18Ω，
电路中电流：
I2===5.5A，
R2在5min内消耗的电能：
W=I22R2t=(5.5A)2×18Ω×5×60s=163350J.
额定电压（V）
220
发热电阻类型
电热管
输入功率一档（W）
2200
输入功率二档（W）
1210
温度范围（?）
20-78
容积（L）
20
