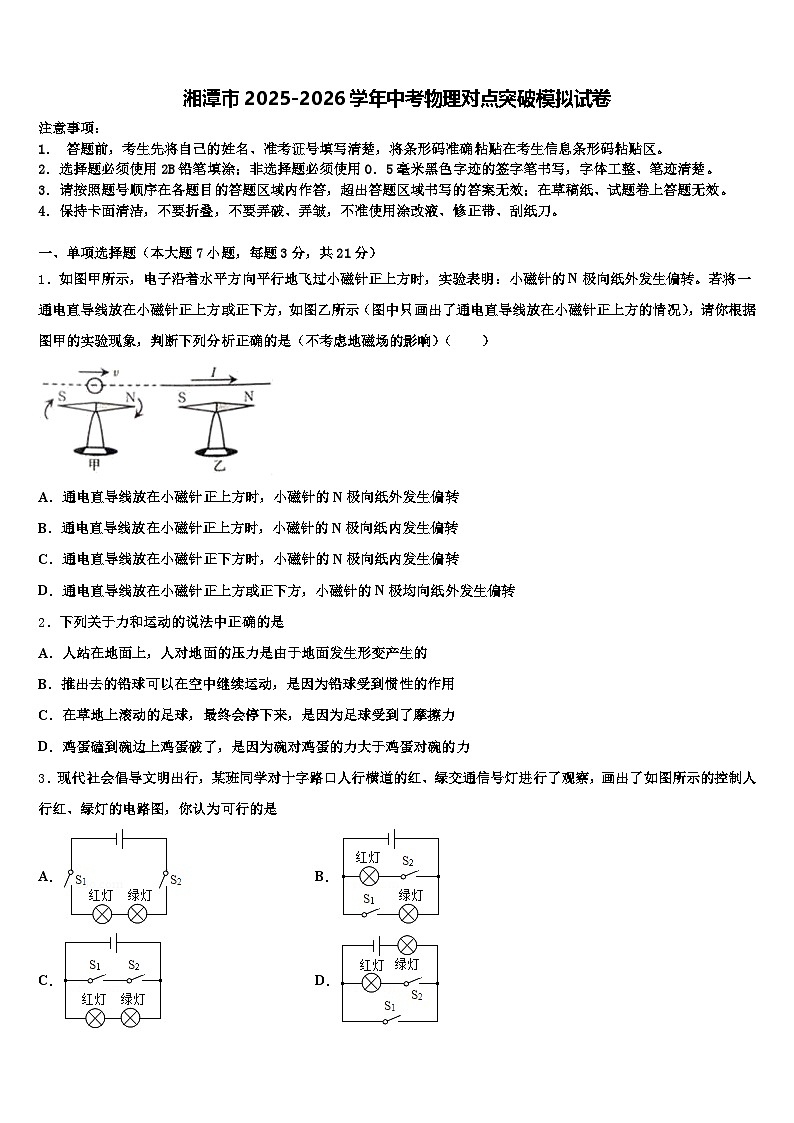

湘潭市2025-2026学年中考物理对点突破模拟试卷（含答案解析）

这是一份湘潭市2025-2026学年中考物理对点突破模拟试卷（含答案解析），共17页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图甲所示，电子沿着水平方向平行地飞过小磁针正上方时，实验表明：小磁针的N极向纸外发生偏转。若将一通电直导线放在小磁针正上方或正下方，如图乙所示（图中只画出了通电直导线放在小磁针正上方的情况），请你根据图甲的实验现象，判断下列分析正确的是（不考虑地磁场的影响）（ ）
A．通电直导线放在小磁针正上方时，小磁针的N极向纸外发生偏转
B．通电直导线放在小磁针正上方时，小磁针的N极向纸内发生偏转
C．通电直导线放在小磁针正下方时，小磁针的N极向纸内发生偏转
D．通电直导线放在小磁针正上方或正下方，小磁针的N极均向纸外发生偏转
2．下列关于力和运动的说法中正确的是
A．人站在地面上，人对地面的压力是由于地面发生形变产生的
B．推出去的铅球可以在空中继续运动，是因为铅球受到惯性的作用
C．在草地上滚动的足球，最终会停下来，是因为足球受到了摩擦力
D．鸡蛋磕到碗边上鸡蛋破了，是因为碗对鸡蛋的力大于鸡蛋对碗的力
3．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是
A．B．
C．D．

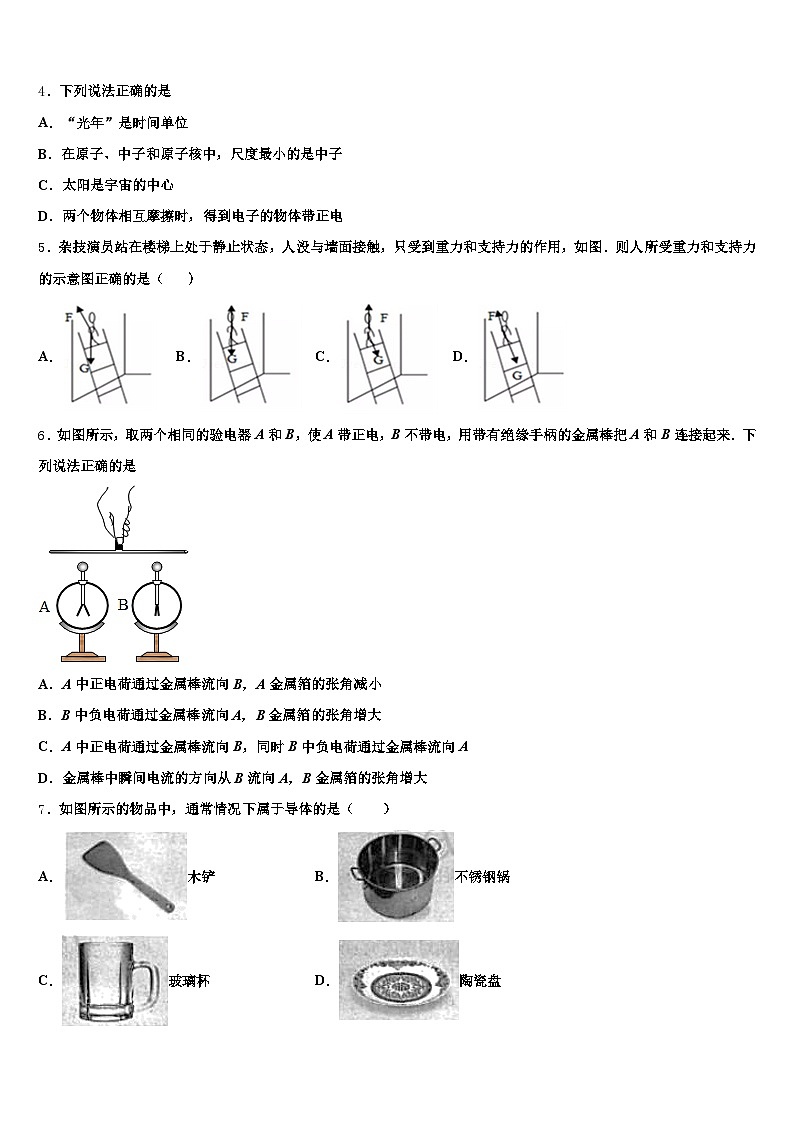

4．下列说法正确的是
A．“光年”是时间单位
B．在原子、中子和原子核中，尺度最小的是中子
C．太阳是宇宙的中心
D．两个物体相互摩擦时，得到电子的物体带正电
5．杂技演员站在楼梯上处于静止状态，人没与墙面接触，只受到重力和支持力的作用，如图．则人所受重力和支持力的示意图正确的是（ ）
A．B．C．D．
6．如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是
A．A中正电荷通过金属棒流向B，A金属箔的张角减小
B．B中负电荷通过金属棒流向A，B金属箔的张角增大
C．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大
7．如图所示的物品中，通常情况下属于导体的是（ ）
A．木铲B．不锈钢锅
C．玻璃杯D．陶瓷盘

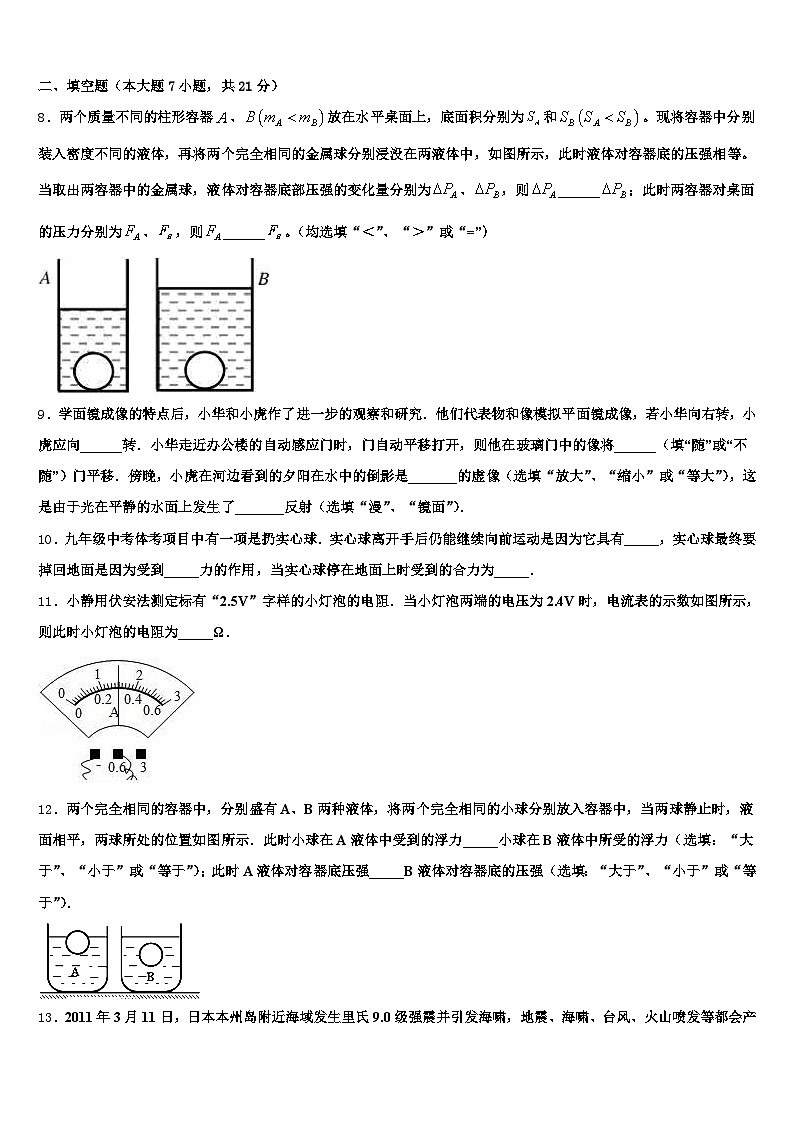

二、填空题（本大题7小题，共21分）
8．两个质量不同的柱形容器、放在水平桌面上，底面积分别为和。现将容器中分别装入密度不同的液体，再将两个完全相同的金属球分别浸没在两液体中，如图所示，此时液体对容器底的压强相等。当取出两容器中的金属球，液体对容器底部压强的变化量分别为、，则______；此时两容器对桌面的压力分别为、，则______。（均选填“＜”、“＞”或“=”）
9．学面镜成像的特点后，小华和小虎作了进一步的观察和研究．他们代表物和像模拟平面镜成像，若小华向右转，小虎应向______转．小华走近办公楼的自动感应门时，门自动平移打开，则他在玻璃门中的像将______（填“随”或“不随”）门平移．傍晚，小虎在河边看到的夕阳在水中的倒影是_______的虚像（选填“放大”、“缩小”或“等大”），这是由于光在平静的水面上发生了_______反射（选填“漫”、“镜面”）．
10．九年级中考体考项目中有一项是扔实心球．实心球离开手后仍能继续向前运动是因为它具有_____，实心球最终要掉回地面是因为受到_____力的作用，当实心球停在地面上时受到的合力为_____．
11．小静用伏安法测定标有“2.5V”字样的小灯泡的电阻．当小灯泡两端的电压为2.4V时，电流表的示数如图所示，则此时小灯泡的电阻为_____Ω．
12．两个完全相同的容器中，分别盛有A、B两种液体，将两个完全相同的小球分别放入容器中，当两球静止时，液面相平，两球所处的位置如图所示．此时小球在A液体中受到的浮力_____小球在B液体中所受的浮力（选填：“大于”、“小于”或“等于”）；此时A液体对容器底压强_____B液体对容器底的压强（选填：“大于”、“小于”或“等于”）．
13．2011年3月11日，日本本州岛附近海域发生里氏9.0级强震并引发海啸，地震、海啸、台风、火山喷发等都会产生________（填“超声波”或“次声波”）。地震造成福岛第一核电站反应堆冷却系统破坏，日本当局不断采取向反应堆空中、地面注水的方法进行冷却，这主要是利用了水的___________的特性。核能是__________能源（填“可再生”或“不可再生”）．核电站发电是利用原子核的______反应.
14．汽车是我们熟悉的交通工具，它给我们生活提供了便利．汽油机是汽车的“心脏”，汽油机的______冲程将机械能转化为内能汽车爬坡时，功率一定，通过减速来获得较大的______________
三、作图题（共7分）
15．请在图中画出静止在地面的某款超级运载车所受力的示意图（重心O已标出）
（_______）
16．如图所示是电磁铁和永磁体产生的磁场，请标出永磁体A左端的磁极和电磁铁电源的正负极．
17．如图所示，一束光线照射到平面镜上被反射后再射到凸透镜上．请作出平面镜的入射光线和凸透镜的折射光线．
（_______）
四、实验题（本大题共5小题，共20分）
18．物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡（额定电压为2.5V）、电流表(0～0.6A0～3A)、电压表(0～3V0～15V)、开关、两节干电池、滑动变阻器、导线若干。下图为该小组连接的实物图。
（1）请指出实物图连接的两处错误。
①②
（2）正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如下图所示，电流表示数为_A，则小灯泡电阻为Ω。（计算结果保留一位小数）
（3）改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理表格如下所示，其中有一处是不恰当的,这一处是，原因是。
（4）该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示数为V，若此时电流表示数为0.25A，则小灯泡的额定功率为W。
19．在“探究二力平衡的条件”实验中，小红选择了如图的装置，把小纸片两端细线绕过滑轮，并挂上钩码。
（1）在探究实验中选取小纸片的目的是可以忽略小纸片的______________。
（2）用手将小纸片扭转过一个角度，使小纸片受到的大小相等，方向相反的两个拉力不在一条直线上，然后由静止释放纸片，根据_______（选填字母）状态，能够说明两个拉力不是一对平衡力。
A．松手前纸片静止 B．松手时纸片旋转 C．松手后纸片达到静止
20．实验桌上有带横杆的铁架台、刻度尺、弹簧测力计、细绳，另外还有钩码一盒，质量不等的滑轮2个，滑轮的轮与轴之间的摩擦很小，可忽略不计．小华选用这些器材，探究“动滑轮的机械效率与动滑轮所受重力有关”．小华的主要实验步骤如下：
①用调好的弹簧测力计分别测出一个钩码、一个动滑轮所受的重力，分别用G、G动表示．组装实验器材，用弹簧测力计竖直向上匀速拉绳子自由端，绳子自由端所受拉力用F表示，绳子自由端移动的距离用s表示，钩码上升的高度用h表示．用弹簧测力计测出F，用刻度尺分别测出s、h．并把测量数据记录在表格中．
②用弹簧测力计测出分别测出两个钩码的重力G、另一动滑轮所受重力G动，仿照步骤①分别测量对应的 F、s、h．并把测量数据记录在表格中．
③利用公式η= ，计算两次实验动滑轮的机械效率η，并将η值记录在表格中．小华的探究过程中存在的问题：_____． 请你针对小华探究过程中存在的问题，写出改正措施：______．
21．某学习小组进行“探究杠杆的平衡条件”实验．
实验前，发现杠杆左高右低，这时应将平衡螺母向 （选填“左”或“右”）调节，使杠杆在水平位置平衡．调节杠杆平衡后，在不同的位置挂不同数量的钩码，使杠杆重新平衡，得到如表中的实验数据：
分析实验数据得到两种结论：①F1+l1=F1+l1；②F1l1=F1l1．你认为正确的是第 （选填“①”或“②”）种结论，实验4中的阻力臂是 cm．如图甲所示，在杠杆的左端10cm处挂1个50g的钩码，而在杠杆的右端10cm处用弹簧测力计竖直往下拉，使杠杆在水平位置平衡，这时测力计的读数F= N；如果测力计沿图中虚线方向向下拉，使杠杆在水平位置平衡，则测力计读数F′ F（选填“＞”、“＜”、“=”），g取10N/kg．杠杆在图乙的水平位置平衡后，用手使杠杆缓慢地转过一个角度（如图丙）后松手，杠杆 （选填“能”或“不能”）保持静止．
22．在“测定小灯泡电阻”的实验中（小灯泡标有2.5V字样）：
（1）如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“╳”，并用笔画线代替导线画出正确的接法．
（________）
（2）电路连接正确后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是小灯泡_____（选填“短路”或“断路”）．
（3）排除故障后，闭合开关，移动滑片至电压表示数如图乙所示，其读数为_____V；要获得小灯泡正常发光时的电阻，滑片应向_____（选填“左”或“右”）移动．
（4）改变滑动变阻器的位置，获得多组电压、电流值绘制出图丙所示的I﹣U图象，小灯泡正常工作时的电阻是_____Ω．
五、计算题（本大题共2小题，共13分）
23．小明在平直过道上水平推动一辆静止的购物小车，小车运动的路程S和时间t变化的关系如图所示．已知小车的重力为80N，运动时所受摩擦力为车重的0.1倍．0～4秒内，小明水平推动小车的力为10N．求：
（1）0～4秒内小车的平均速度．
（2）0～4秒内小明对小车做功的功率．
（3）4～6秒内小明对小车所做的功．
24．如图所示，体积为1×10-3米3、密度为5×103千克/米3的均匀实心正方体甲和盛有水的轻质柱形容器乙放在水平桌面上，乙容器的底面积为1×10-1米1．
①求甲的质量m甲；
②将甲物体浸没在乙容器的水中，测得甲物体放入前后水对容器底部的压强如下表所示：
(a)求放入甲物体前乙容器中水的深度h水；
(b)请根据表中的信息，通过计算判断将甲物体放入容器时是否有水溢出？若无水溢出请说明理由；若有水溢出请求出溢出水的质量m溢水．
六、综合能力题（本大题共3小题，共18分）
25．某兴趣小组模拟冬季温房自动化加热和保温的电路，如图所示光控开关S因光照改变会自动通断，该电路具有白天保温、晚上加热的特点．R1、R2为电热丝，a、b间电压U＝24V，R1＝72Ω，晚上电路的发热功率为12W．
保温时S应处于_____（选填“闭合”或“断开”）状态；求R2的阻值；______求S断开时R1、R2所产生的热量之比．________
26．家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U2＝220V，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V100W”、电烙铁标有“220V800W”，家中的电能表记录了这1h的用电情况（见图）。请解答以下问题：
该用户在这1h内消耗的电能有多少？该电能表能否正常工作？（友情提示：要读出小数部分）空调器消耗的电功率有多大？通过用户保险丝的电流有多大？如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U1约为多少伏？若要求减少输电线损失的功率，用学过的知识分析说明可以采取的方法。
27．阅读下面的短文．
潜艇的“耳目”﹣﹣声呐
潜艇最大的特点是它的隐蔽性，作战时需要长时间在水下潜航，这就决定它不能浮出水面使用雷达观察，而只能依靠声呐进行探测，所以声呐在潜艇上的重要性更为突出，被称为潜艇的“耳目”．
声呐能够向水中发射声波，声波的频率大多在10kHz﹣30kHz之间，由于这种声波的频率较高，可以形成较强指向性．声波在水中传播时，如果遇到潜艇、水雷、鱼群等目标，就会被反射回来，反射回来的声波被声呐接收，根据声信号往返时间可以确定目标的距离． 人耳能够听到声呐发出的声波的频率范围是________ kHz到________ kHz．（1kHz=1000Hz） 如果停在海水中的潜艇A发出的声波信号在10s内接收到经B潜艇反射回来的信号，且信号频率不变，潜艇B与潜艇A的距离s是多少_________？（设声波在海水中传播速度为1500m/s）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
由于电子定向移动形成电流，且负电荷定向移动的方向与电流的方向相反，所以，由甲图知道，一束电子沿着水平方向平行向右飞过小磁针上方，即此时电流的方向应是从右到左，所以，小磁针的N极向纸外发生偏转；
由乙图知道，通电直导线放在小磁针正上方，电流的方向与甲图相反，又因为电流的磁场方向与电流的方向有关，所以小磁针所在位置的磁场方向与甲图相反，即小磁针的N极向纸内发生偏转；
乙图中，若通电直导线放在小磁针正下方，由于通电直导线上方和下方的磁场方向相反，所以，小磁针的N极会向纸外发生偏转，故B正确，ACD错误。
2、C
【解析】
A．站在地面上的人对地面的压力是由于鞋的形变，要恢复原状而对地面产生的弹力，故A错误；
B．推出去的铅球可以在空中继续运动，是因为铅球具有惯性；惯性不是力，不能说受到惯性的作用，故B错误；
C．力是改变物体运动状态的原因，在草地上滚动的足球，最终会停下来，是因为足球受到了摩擦力的作用，故C正确；
D．鸡蛋磕到碗边上时，鸡蛋受到的力和碗受到的力是一对相互作用力，大小相等，鸡蛋破的原因是蛋壳的坚硬程度小，故D错误。
3、B
【解析】
两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A错误；只闭合开关S1 时绿灯亮，只闭合开关S2 时红灯亮，两灯独立工作，互不影响，故B正确；两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C错误；当只闭合开关S2 时，两灯泡都发光，只闭合S1 时绿灯亮，故D错误，故选B。
4、B
【解析】
A、光年是光在真空中行走一年的距离，是长度单位，故A错误；
B、原子由原子核与核外电子组成，因此原子核小于原子；原子核由质子与中子组成，因此中子小于原子核，故B正确；
C、太阳是太阳系的中心天体，拥有太阳系的绝大部分质量，但太阳不是宇宙的中心，故C错误；
D、电子带负电，两个物体相互摩擦时，失去电子的物体带正电，得到电子的物体带负电，故D错误。
5、B
【解析】
杂技演员站在楼梯上处于静止状态，受到平衡力的作用，所受重力和支持力是一对平衡力，大小相等、方向相反、作用在同一直线上，重力的方向竖直向下，所以支持力的方向竖直向上，故B正确，选项ACD错误，故答案为B．
6、B
【解析】
A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷会转移到A上，因此验电器B的金属箔由于带正电会张开；电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B．
故选B．
（1）物理学中规定正电荷定向移动的方向为电流的方向，而金属导体中是自由电子在定向移动．
（2）验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的．
7、B
【解析】
生活中常见的导体有各种金属、酸碱盐溶液、石墨、人体、大地等；常见的绝缘体有玻璃、橡胶、陶瓷、空气、蒸馏水等。所以，木铲、玻璃杯和陶瓷盘都不容易导电，属于绝缘体，不锈钢锅是由金属制成的，是导体，故只有B符合题意。
二、填空题（本大题7小题，共21分）
8、＞ ＜
【解析】
根据题图可知，此题考查液体压强的计算公式的应用和分析，知道取出球后容器底部所受的压强恰好是原来压强与减小压强之差的关系是解决该题的关键。
【详解】
由题意知，柱形容器内分别盛有不同的液体A、B，两个完全相同的金属球分别浸没在A、B液体中，此时，液体对容器底的压强相等，即pA＝p B；
由图知hA＜h B，根据p＝ρgh可知，ρA＞ρB；
取出金属球后，减小了相同的体积，由于A的底面积小，所以根据可知△hA＞△h B（即液体A的液面降低得多），
根据液体压强公式△p＝ρg△h可知，压强的变化量△pA＞△p B；
已知金属球浸没在A、B液体中时，pA＝p B；
取出金属球后，容器底部所受液体的压强pA′＝pA﹣△pA＜pB﹣△pB＝pB′，
由图知SA＜SB，由F＝pS可得，两个容器中液体对容器底部的压力FA′＜FB′，
又因为柱形容器的质量不同，GA容＜GB容，
容器内部液体的重力GA＝FA′，GB＝FB′，
则两个容器对桌面的压力关系为：FA＝GA+ GA容＜GB+ GB容= FB。
9、左 不随 等大 镜面
【解析】
（1）由平面镜成像特点像与物到平面镜的距离相等，左右相反可知，若小华向右转，小虎应向左转；
（2）玻璃门中的像是由于光的反射形成的虚像，虚像不在玻璃门上，所以门自动平移打开，则他在玻璃门中的像不随门平移．
（3）水中的倒影属于平面镜所成的像，平面镜成像是物体发出或反射的光经平面镜反射后形成的；所成的像是正立等大的虚像．平静的水面比较光滑，相当于一面镜子，因此光在水面上发生了镜面反射．
故答案为（1）左；（2）不随；（3）虚；镜面．
10、惯性 重 零
【解析】
（1）惯性是物体保持运动状态不变的性质，掷出的实心球，正是因为具有惯性，还能继续向前运动；
（2）在空中飞行的实心球受到重力的作用，而重力的方向竖直向下，重力会不断改变实心球的运动状态，所以实心球最终落到地面．
（3）当实心球停在地面上时，处于静止状态，静止状态是一种平衡状态，受到平衡力的作用，即合力为零．
11、8
【解析】
根据电流表的量程、分度值，读出电流值，由求电阻．
【详解】
如图，电流表使用小量程，即0-0.6A，分度值为0.02A，示数为0.3A；
则灯泡的电阻为：
．
12、等于 大于
【解析】
（1）由题可知，两个完全相同的小球分别放入容器中，小球在A液体中漂浮，受到的浮力FA浮=G；小球在B液体中悬浮，受到的浮力FB浮=G．所以此时小球在A液体中受到的浮力等于小球在B液体中所受的浮力．
（2）根据物体浮沉条件，小球在A液体中漂浮，则；小球在B液体中悬浮，则．
所以．当两球静止时，液面相平，由液体压强公式P=ρgh可得，此时A液体对容器底压强大于B液体对容器底的压强．
13、次声波 比热容大 不可再生 链式
【解析】
科学家借助仪器可以测出海啸、地震、海啸、台风、核武器试验以及导弹发射时产生的声波频率小于20Hz，属于次声波；
因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以日本当局不断采取向反应堆空中、地面注水的方法，进行冷却，以免造成更大的核事故；
核能一旦消耗就很难再生，属于不可再生能源；
核电站是利用原子核的链式反应在可控制的核反应堆中进行。
14、压缩 牵引力
【解析】
（1）压缩冲程中，进气门、排气门都关闭，活塞向上运动，压缩汽油和空气的混合气体，使机械能转化为气体的内能，其内能增加，温度升高；
（2）由P===Fv可知，功率一定时，速度越小，牵引力就会越大，所以汽车爬坡时，通过减速来获得较大的牵引力．
三、作图题（共7分）
15、
【解析】
运载车静止在水平地面上，受到的重力和支持力是一对平衡力，大小相等，方向相反，过运载车的重心O，沿竖直向下的方向和竖直向上的方向画一条带箭头、等长的线段，分别表示重力和支持力，并分别用符号G和F表示，如图所示：
16、
【解析】
在磁体的外部，磁感线总是从磁体的N极发出最后回到S极，所以永磁体A的左端及电磁铁的右端都是N极．再根据安培定则，伸出右手使右手大拇指指向电磁铁的N极，四指弯曲所指的方向为电流的方向，即电流从电磁铁的左端流入，所以电源的左端为“+”极，右端为“-”极．
如图所示：
【点睛】安培定则不但可以判断出螺线管的磁极，也能根据磁极判断出电流方向或绕圈的绕向，即电流方向、线圈的绕向及N极方向，知道其中两个便可求出另外一个。
17、
【解析】
过平面镜的入射点做法线，然后根据光的反射定律中反射角等于入射角做出入射光线；反射光线经过凸透镜左侧的二倍焦距处入射到凸透镜上，根据凸透镜成像规律，折射光线经过右侧的二倍焦距处，作图如下：
四、实验题（本大题共5小题，共20分）
18、（1）电流表正负接线柱接错，滑动变阻器接线柱接错误。（2）0.24，9.6。（3）计算小灯泡电阻的平均值，小灯泡电阻受温度影响会发生变化，不能用求平均值的方法确定电阻值。（4）2.5，0.625。科
【解析】
试题分析：（1）电压表、电流表使电流从正接线柱流入，负接线柱流出；滑动变阻器采用一上一下连接法，故错误是：电流表正负接线柱接错，滑动变阻器接线柱接错误。（2）由图知：电流表示数I=0.24A，电压表的示数U=2.3V，则小灯泡电阻为R=U/I=2.3V/0.24A=9.6Ω。（3）小灯泡电阻受温度影响会发生变化，两端电压改变时，其阻值也发生变化，故计算小灯泡电阻时，不能用求平均值的方法确定电阻值。（4）该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示数等于额定电压，即为2.5V，若此时电流表示数为0.25A，则小灯泡的额定功率为P=2.5V×0.25A=0.625W。
【考点定位】测量小灯泡的电阻、额定功率的实验探究过程。
19、重力 B
【解析】
（1）小纸片的重力相对于钩码来说不大，因为小纸片的重力远小于钩码的拉力，所以小纸片的重力可忽略不计，影响不大。故选择小纸片的目的是因为可以忽略小纸片重力对实验的影响；
（2）该同学把小纸片转过一个角度，则小纸片受到的两个力就不在同一直线上，因为小纸片此时不能保持平衡，然后由静止释放小纸片，松手瞬间小纸片旋转所以说明了不在同一直线上的两个力不能平衡，故选B。
20、步骤②中改变了物体的重力 详见解析
【解析】
[1]研究动滑轮的机械效率与动滑轮所受重力有关，应使用同一装置，控制物体的重力不变，只改变动滑轮的重力，而步骤②中改变了物体的重力，这是存在的问题；
[2]步骤②中保持提升的物体不变，取另一个滑轮仿照步骤①重复进行实验，并记录数据．
21、（1）左；（1）②；5；（3）1；＞；（4）能
【解析】
（1）由题意可知，当杠杆静止时，杠杆左端偏高，右端偏低，故平衡螺母需向左调节；
（1）经过1、1、3组实验得出杠杆的平衡条件为F1l1=F1l1；由杠杆的平衡条件得，实验4中的阻力臂是L1=F1L1/F1=（1N×10cm）/8N=5cm；
（3）根据杠杆的平衡条件得，测力计的读数F1=F1L1/L1=（10cm×1×0.05kg×10N/kg）/10cm=1N；当向右倾斜拉时，阻力和阻力臂都不变，动力臂变小，则动力变大；
（4）当用手转过一个角度后松手，杠杆的力臂都减小，且减小的幅度都相等则F1l=F1l1，故杠杆能平衡．
22、 断路 2.2 右 12.5
【解析】
（1）原电路中，电压表测电源电压是错误的，应测灯的电压，如下所示：
（2）若灯泡短路，则电压表示数为0，与题意不符合；
若灯光断路，小灯泡始终不亮，电流表无示数，电压表串联在电路中测电源电压，电压表有示数，符合题意，故灯泡始终不亮，电压表有示数，电流表无示数原因可能是小灯泡断路；
（3）灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；
（4）根据绘制出图丙所示的I﹣U图象知，灯在额定电压下的电流为0.2A，由欧姆定律，小灯泡正常工作时的电阻：
R＝＝＝12.5Ω．
五、计算题（本大题共2小题，共13分）
23、（1）0.5m/s （2）5W （3）16J
【解析】
（1）如图0～4秒内，小车通过的路程是2m，小车的速度： ；
（2）0～4秒内小明对小车做功： ，小明对小车做功的功率：；
（3）如图4～6秒内，小车匀速运动，小明水平推动小车的力等于摩擦力，，4～6秒内，行驶的路程是4m-2m=2m，小明对小车所做的功:.
24、①5kg②（a）0.1m（b）0.6kg
【解析】
①由ρ=得甲的质量：m甲=ρV=5×103kg/m3×1×10-3m3=5kg；
②（a）由p=ρgh得水的深度：h水===0.1m；
（b）放入甲物体后水的深度：h水′===0.11m，
水面实际上升：0.11m-0.1m=0.01m，
水面应该上升的高度是：=0.05m，
因为：0.05m>0.01m，
所以有水溢出，V溢=1×10-1m1×(0.05m-0.01m)=6×10-4m3，
溢出水的质量：m溢水=ρ水V溢=1.0×103kg/m3×6×10-4m3=0.6kg．
六、综合能力题（本大题共3小题，共18分）
25、断开； 48Ω 3：2
【解析】
（1）由电路图可知，开关S断开时，R1与R2串联，电路中的总电阻最大，
电源的电压一定，由P＝可知，电路的总功率最小，电路处于保温状态；
（2）由电路图可知，开关S闭合时，电路为R2的简单电路，电路的总电阻最小，总功率最大，处于加热状态，
由P＝得电路中R2的阻值：
R2＝=＝48Ω；
（3）开关S断开时，R1与R2串联，
由串联电路的电流特点知，I＝I1＝I2，
在串联电路中两电阻的工作时间相同，
由焦耳定律可得，R1、R2所产生的热量：
＝＝=＝．
26、（1）4.4kW•h（2）能（3）3.5kW（4）20A（5）250V（6）见解析
【解析】
（1）由如图18：00时，电能表示数为132.1kW•h，19：00电能表示数为136.5kW•h，
所以该用户在这1h内消耗的电能：W=136.5kW•h﹣132.1kW•h=4.4kW•h；
三个用电器的总功率为：；
该电能表允许接的用电器的总功率是 P=UI=220V×20A=4400W
因为4400W=4400W，所以电能表能正常工作；
（2）由题电源电压220V，家庭电路各用电器并联，所以三种用电器都正常工作，
所以空调的电功率：P空调=4.4kW -0.1kW-0.8kW=3.5kW；
（3）此时用电器的总功率：P=4400W，
由P=UI可得通过保险丝的电流：
；
（4）输电导线与用电器是串联的，要保证用户家里这三个用电器同时正常工作，则用电器两端电压为220V；
根据得，导线电压：U线=IR线=20A×1.5Ω=30V，
根据串联电路的电压特点，所以配电室向线路输出的电压：
U1=U额+U线=220V+30V=250V；
（5）由P损=I2R知，P损和I、R有关，为保证用户的电器正常工作，I不能改变，只能减小R，两地输电线的电阻R和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R达到减小输电线的损失。
27、0.02 20 7500m
【解析】
试题分析：（1）超声是指高于20000Hz的声音，次声是指低于20Hz的声音．人耳无法听到超声和次声．
（2）先算出超声波从潜艇A传到潜艇B的时间，再根据速度公式求两者的距离．
解：（1）人耳只能听到20Hz到20000Hz，即0.02kHz到20kHz之间的声音；
（2）①超声波从潜艇A传到潜艇B的时间：
t=×10s=5s，
潜艇B与潜艇A的距离：
s=vt=1500m/s×5s=7500m；
故答案为（1）0.02；20；（2）7500m．
【点评】本题综合性很强，考查学生对声音知识的综合运用能力．在计算距离时，注意回声测距需要计算单程的长度，这一点容易失误．
实验次数
电压/V
电流/I
电阻/Ω
平均电阻/Ω
1
1.0
0.17
5.9
7.7
2
1.4
0.18
7.8
3
1.8
0.22
8.2
4
2.0
0.23
8.7
次数
动力F1/N
动力臂l1/cm
阻力F1/N
阻力臂l1/cm
1
6
5
5
6
1
5
10
10
5
3
4
15
6
10
4
1
10
8
水对容器底部的压强
放入甲物体前
放入甲物体后
p水(帕)
1960
1156
