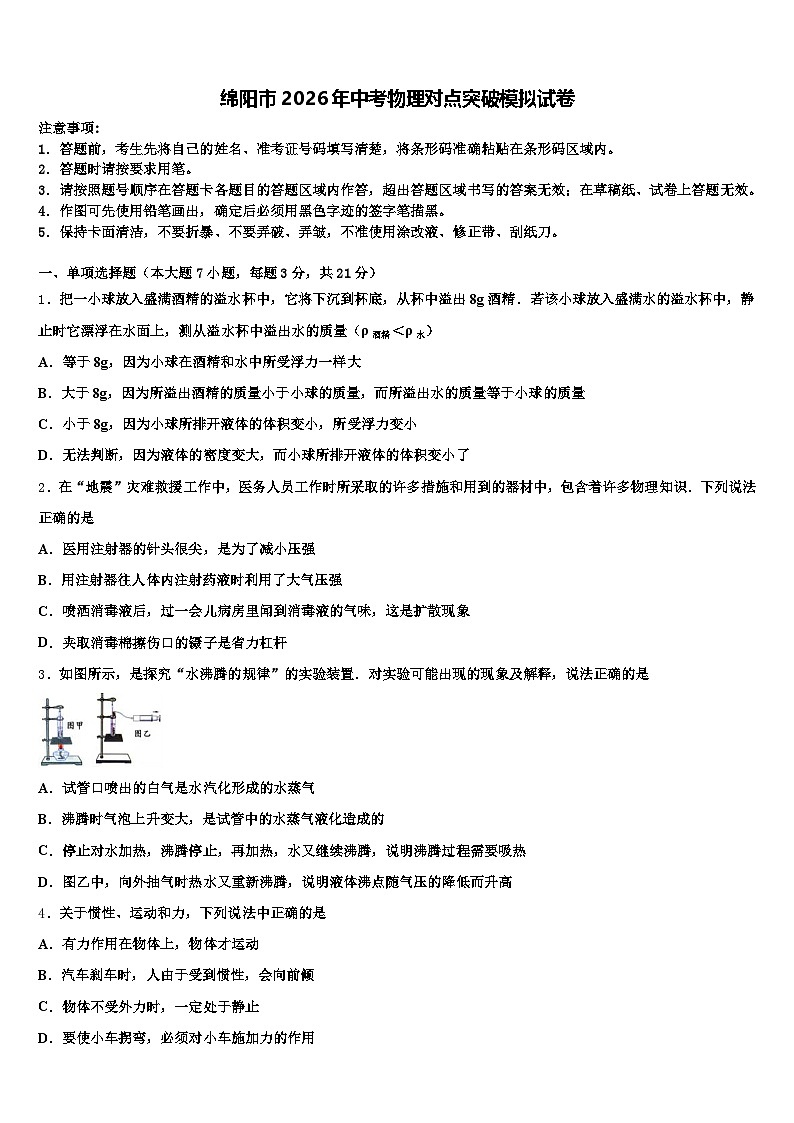

绵阳市2026年中考物理对点突破模拟试卷（含答案解析）

这是一份绵阳市2026年中考物理对点突破模拟试卷（含答案解析），共19页。试卷主要包含了答题时请按要求用笔，下列生活用品没有使用电磁波的是等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．把一小球放入盛满酒精的溢水杯中，它将下沉到杯底，从杯中溢出8g酒精．若该小球放入盛满水的溢水杯中，静止时它漂浮在水面上，测从溢水杯中溢出水的质量（ρ酒精＜ρ水）
A．等于8g，因为小球在酒精和水中所受浮力一样大
B．大于8g，因为所溢出酒精的质量小于小球的质量，而所溢出水的质量等于小球的质量
C．小于8g，因为小球所排开液体的体积变小，所受浮力变小
D．无法判断，因为液体的密度变大，而小球所排开液体的体积变小了
2．在“地震”灾难救援工作中，医务人员工作时所采取的许多措施和用到的器材中，包含着许多物理知识．下列说法正确的是
A．医用注射器的针头很尖，是为了减小压强
B．用注射器往人体内注射药液时利用了大气压强
C．喷洒消毒液后，过一会儿病房里闻到消毒液的气味，这是扩散现象
D．夹取消毒棉擦伤口的镊子是省力杠杆
3．如图所示，是探究“水沸腾的规律”的实验装置．对实验可能出现的现象及解释，说法正确的是
A．试管口喷出的白气是水汽化形成的水蒸气
B．沸腾时气泡上升变大，是试管中的水蒸气液化造成的
C．停止对水加热，沸腾停止，再加热，水又继续沸腾，说明沸腾过程需要吸热
D．图乙中，向外抽气时热水又重新沸腾，说明液体沸点随气压的降低而升高
4．关于惯性、运动和力，下列说法中正确的是
A．有力作用在物体上，物体才运动
B．汽车刹车时，人由于受到惯性，会向前倾
C．物体不受外力时，一定处于静止
D．要使小车拐弯，必须对小车施加力的作用

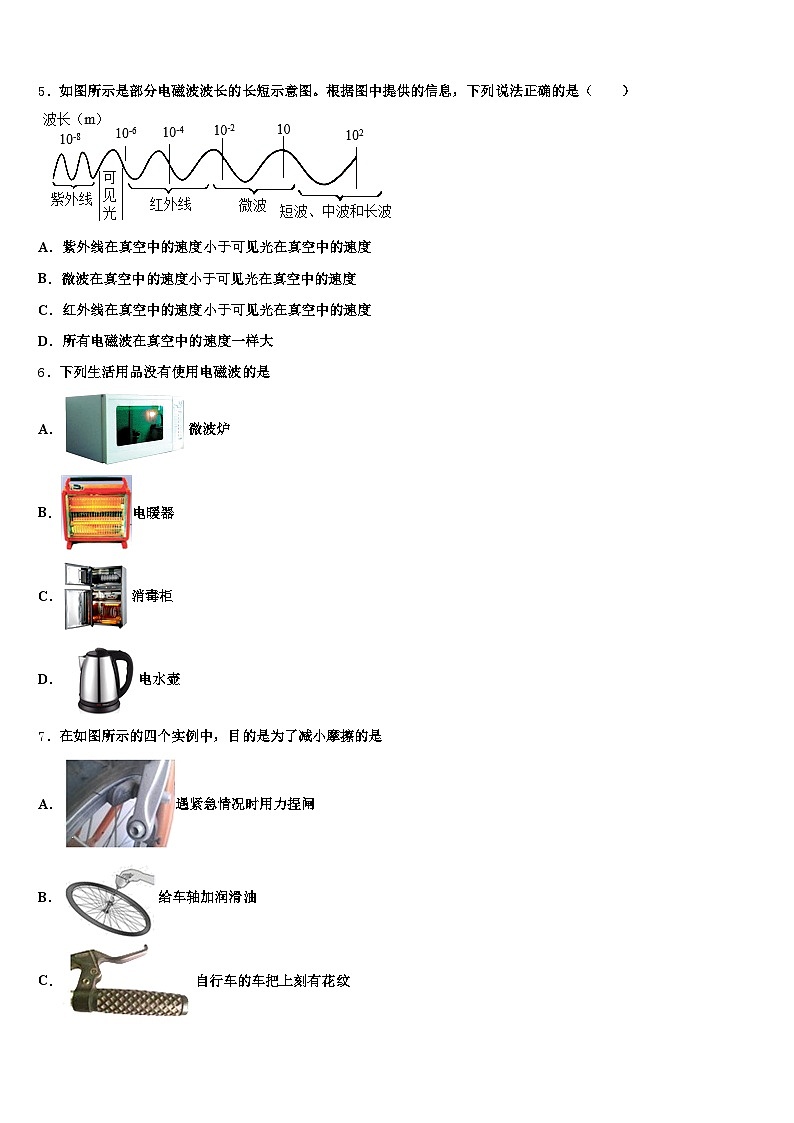

5．如图所示是部分电磁波波长的长短示意图。根据图中提供的信息，下列说法正确的是（ ）
A．紫外线在真空中的速度小于可见光在真空中的速度
B．微波在真空中的速度小于可见光在真空中的速度
C．红外线在真空中的速度小于可见光在真空中的速度
D．所有电磁波在真空中的速度一样大
6．下列生活用品没有使用电磁波的是
A．微波炉
B．电暖器
C．消毒柜
D．电水壶
7．在如图所示的四个实例中，目的是为了减小摩擦的是
A．遇紧急情况时用力捏闸
B．给车轴加润滑油
C．自行车的车把上刻有花纹

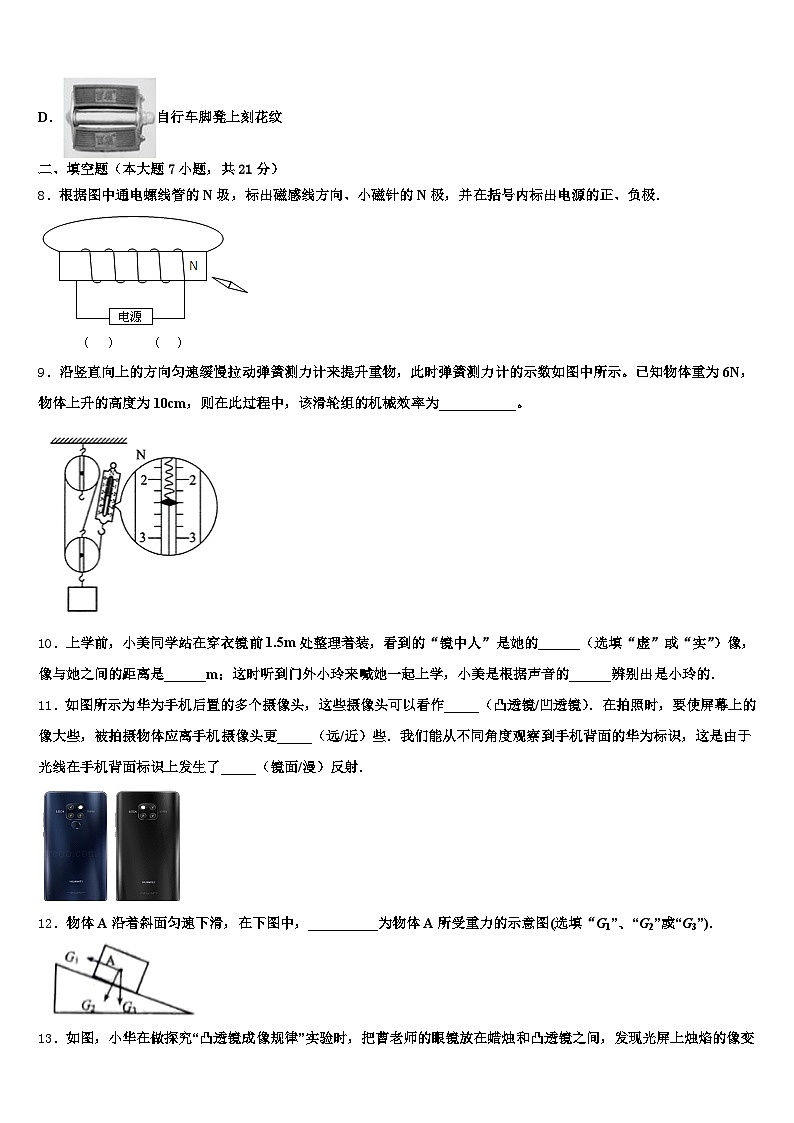

D．自行车脚凳上刻花纹
二、填空题（本大题7小题，共21分）
8．根据图中通电螺线管的N圾，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．
9．沿竖直向上的方向匀速缓慢拉动弹簧测力计来提升重物，此时弹簧测力计的示数如图中所示。已知物体重为6N，物体上升的高度为10cm，则在此过程中，该滑轮组的机械效率为___________。

10．上学前，小美同学站在穿衣镜前1.5m处整理着装，看到的“镜中人”是她的______（选填“虚”或“实”）像，像与她之间的距离是______m；这时听到门外小玲来喊她一起上学，小美是根据声音的______辨别出是小玲的．
11．如图所示为华为手机后置的多个摄像头，这些摄像头可以看作_____（凸透镜/凹透镜）．在拍照时，要使屏幕上的像大些，被拍摄物体应离手机摄像头更_____（远/近）些．我们能从不同角度观察到手机背面的华为标识，这是由于光线在手机背面标识上发生了_____（镜面/漫）反射．
12．物体A沿着斜面匀速下滑，在下图中，__________为物体A所受重力的示意图(选填“G1”、“G2”或“G3”)．
13．如图，小华在做探究“凸透镜成像规律”实验时，把曹老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她再将光屏远离凸透镜或将蜡烛______（填“靠近”或“远离”）凸透镜，在光屏上又看到烛焰清晰的像，曹老师的视力缺陷是______（填“近视眼”或“远视眼”）．
14．蹦极运动简化后与下列情景相似：如下图甲所示，不计空气阻力，弹性细绳的一端固定在O点，另一端系着一个小球，小球从O点释放后上下往复运动。已知小球速度v与下落高度h的关系如图乙所示，细绳拉力F与下落高度h的关系如图丙所示。请根据图象解答下列问题。（g取10N/kg）
（1）弹性细绳原长为______m，小球下落的最大高度为______m。
（2）小球的质量为________kg。
三、作图题（共7分）
15．如图甲所示为市民在公园锻炼上肢力量的画面．该器材相当于一根杠杆（杠杆自重不计），乙图为其简化图，锻炼时手在B点用力向上举手柄将A点的配重抬高，达到锻炼上肢的目的．请在乙图中画出动力臂L1、阻力F1及力臂L1．
16．如图所示，一束光线照射到平面镜上被反射后再射到凸透镜上．请作出平面镜的入射光线和凸透镜的折射光线．
17．如图所示，O为杠杆OA的支点，请画出杠杆的动力臂及所受阻力．
（_____）
四、实验题（本大题共5小题，共20分）
18．如图甲所示为“探究光反射时的规律”实验装置图．让一束光线EO贴着纸板射到平面镜上，在纸板上会看到反射光线OF．将纸板向后折，此时在纸板上看不到反射光线，如图乙所示，此现象说明：___________．在图甲中，如果让光线逆着OF的方向射到平面镜上，会看到反射光线沿着OE方向射出，此现象说明：______________．
19．在“探究凸透镜成像规律”的实验中，凸透镜放置在光具座的C点处，如图所示．
（1）组装并调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，把点燃的蜡烛放在光具座的B点处时，移动光屏到某一位置恰能在光屏上成清晰、倒立等大的像，则凸透镜的焦距是_______cm，此时光屏应位于图中_______（填写字母）点的位置．
（2）再将蜡烛移到光具座的“20cm”刻度线处，则应向_______（选填“左”或“右”）移动光屏，才能在光屏上得到清晰的倒立、_______的实像．在照相机和投影仪中，成像情况与此类似的是_______．
20．物理兴趣小组同学在总结物理实验的过程中，发现同样器材可以完成多个实验．于是他们选取如下实验器材，电源一组、开关、电流表、多个11Ω和31Ω的电热丝、滑动变阻器、玻璃瓶、导线、煤油和水若干．

探究实验一：探究不同液体吸热能力．
（1）将电热丝包裹绝缘外壳后串联入电路，完成实验电路，所选电热丝R=_________R乙．甲乙烧瓶中应装入________相同的水和煤油．实验记录数据，并绘制图像如图所示．从图像可以看出甲容器中装的是_________．
（2）此实验中用_________反映液体吸收热量的多少．
探究实验二：探究不同电热丝发热能力．
甲、乙两瓶中装入111g煤油，瓶内各安装一根电阻丝．两瓶中各插入了一支温度计．在测量两瓶煤油的温度后，闭合开关，记录数据如下表所示：
（3）此实验中用此实验中用_________反映液体吸收热量的多少．
（4）分析表中第一次甲、乙数据，可得出：在通过导体的电流和通电时间相同时，_________越大，导体发热越多．
（5）有同学提出，煤油吸收的热量不一定等于电热丝放出的热量．经小组讨论后一致认为他的观点是正确的，并且提出在不同的加热过程中，加热效率很可能不同．请你计算第一次实验中甲的加热效率为_________．
（6）综合分析各组数据，发现加热效率都不相同．你认为影响此次实验加热效率的因素主要________．
21．如图所示，小明学习好凸透镜成像规律后，想亲自再次经历一下实验细节．
（1）小明采用甲图所示的方法来测量凸透镜的焦距，该凸透镜的焦距为_____cm；
（2）实验前，组装并调整实验器材，使烛焰和光屏的中心位于凸透镜的_____上；
（3）实验时，小明将凸透镜放在图乙50cm刻度处，光屏中可呈现_____（选填“放大”或“缩小”或“等大”）的清晰的像，如果保持蜡烛和光屏不动，仅移动凸透镜，光屏中_____（选填“能”或“不能”）再次在光屏上得到烛焰的像；
（4）如果将蜡烛远离凸透镜，不改变光屏的位置，像呈现在光屏的_____（选填“左”或“右”）侧，与_____（选填“近视”或“老花”）眼看物体的情形相同．
22．小明利用两个灯泡，探究“影响电流做功多少的因素”。如图a所示。电源由四节干电池串联，每节电压恒为1.5V，灯L1额定电压为3.8V，灯L2额定电压为2.5V。
（1）请用笔画线代替导线，将图中的实物电路连接完整，使滑片在最右端时滑动变阻器连入电路的阻值最大。
（_____________）
（2）L1、L2两灯应选择电阻________（选填“相同”或“不同”）的白炽灯泡，连接电路后闭合开关，调节滑动变阻器，应比较两灯泡亮暗和__________。总结发现：两灯串联时，通过灯泡的电流相等，电压越高，相同时间内电流做功越____（选填“多”或“少”），灯泡就越亮。
（3）小明为测出L1灯的额定电功率，在原电路中串联一只电流表如图b，正确连接电路后闭合开关，读出甲表示数为2.8V，乙表示数为1.8V，电流表示数为0.14A，当滑片移动至阻值最小处时，甲表示数如图c所示为_______V，小明对电路进行改进，取走L2灯和乙表，正确连接电路后，发现还是无法测量L1灯的额定功率。小明思考后，在不增加电路元件的情况下又对实验进行改进，顺利完成了实验，他的做法是_________。
（4）小明改进实验，顺利完成了实验，并记录5组实验数据在下表中，同时还记录了小灯泡的亮度变化情况，请仔细分析实验数据和实验现象，回答下列问题
①小灯泡的亮度由________决定。
②对比不同电压下小灯泡的电阻值，你有什么发现？把你的发现写成一句具有概括性的结_______。
五、计算题（本大题共2小题，共13分）
23．如图是某品牌太阳能汽车，在景区接送游客．
（1）车轮与地面的总接触面积为2.5×10－2m2,该汽车对水平地面的压强2×105Pa，求该车对地面的压力多大？
（2）某次运送游客时，该车以18km/h的速度在水平路面上匀速行驶3.6km,此时该车的输出功率为800W,求：此过程中该车受到的阻力多大？牵引力所做功多大？
24．如图所示，将一个质量为0.5kg的物体，从底端沿斜面匀速拉到顶端所用时间为5s，斜面长s为1m，高h为0.4m，斜面的效率为80%．（g取10N/kg）求：
（1）拉力所做的有用功；
（2）拉力做功的功率；
（3）物体在斜面上运动时受到的摩擦力。
六、综合能力题（本大题共3小题，共18分）
25．目前的太阳能汽车已真正实现了零排放，有效地减少了对环境的污染。在光照5～6 小时的条件下，某款太阳能汽车日均发电量 8～10kW•h，可以驱动汽车行驶80km 左右。在无光照或长途出行需求下，该款太阳能汽车配备有常规锂电池同样可以用充电桩充电，该款太阳能汽车的车轮与地面的接触面积约为 200cm2， 整车质量约为 680kg。汽车的驾驶员和乘客必须使用安全带，这是为了防止汽车紧急刹车时乘员由于具有_____而被撞伤。这款太阳能汽车空车静止在水平地面上时对地面的压强是多少____？如果光照 5h，发电量为 8kW•h，则太阳能电池板发电的平均功率是多大___？ 若 8 kW•h 的电能可供该车匀速直线行驶 80km，则该车行驶时所受的阻力大约是多少_____？
26．目前，“节能减排”已引起全球的关注．目前国家提倡“低碳生活”，实际上是为了节约能源和保护环境，并渐被人 们接受及付诸行动．下列说法中符合“低碳生活”理念________ ．
A．为了卫生而使用一次性碗筷
B．为了方便而使用一次性塑料袋
C．上学时能骑单车就尽量不坐家里的汽车
D．多用洗衣机洗衣服，少用手洗如何减少能耗、提高汽车发动机的效率也越来越受到人们的重视．小明家 的汽车发动机为汽油发动机，它把汽油燃烧产生的内能部分转化为机械能，再通过传动机构将动力传给车轮使汽车行驶，如图甲是汽油机工作时的能流图，则括号内应填的是________ ．小明从爸爸那里了解到他家的汽车在高速公路上每匀速行驶100km，平均耗油6kg，则汽车的效率为________ ．（已知汽车受到的阻力为600N汽油的热值为4.6×107J/kg）小花家今年购买了一辆电动车，它通过蓄电池来提供电能，通过电动机得到动力，如图乙是电动车工作时的能流图，则括号内应填的是________ ．电动车的电源采用的是48V的电压，如果使用12V的铅蓄电池，则应将________ 个铅蓄电池________ 联．
27．半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用制冷材料．如图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电路流方向是从N型半导体经铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P型半导体经铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量．由于半个制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作．（注：交流电源大小方向随时间变化）
请回答下列问题
如图，若要使一个电冰箱内的温度下降，铜片A置于电冰箱的_____，铜片B置于电冰箱_____（前两空选填“箱内”、“箱外”），这就是半导体冰箱的工作原理，若将图中的电源换成交流电源，此时电冰箱能否正常制冷？
答：_____．若将图中P型半导体与N型半导体位置互换，其它条件不变，则铜片A上表面空气的温度将_____．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
试题分析：（1）掌握物体在液体中的浮沉条件：上浮：F浮＞G，悬浮：F浮=G，下沉：F浮＜G．
（2）根据阿基米德原理，浸在液体中的物体受到的浮力等于它排开液体受到的重力，小球在酒精中下沉，得出小球重力和浮力的关系，根据漂浮时浮力和重力的关系，得出溢出水的质量大小．
解：把一小球放人盛满酒精的溢水杯中，它沉入容器底部，从杯中溢出8g酒精，此时受到浮力小于物体的重力，则小球的质量大于8g；
又因为小球漂浮在水面上，所以在水中受到的浮力等于小球的重力，则排开水的重力等于小球的重力，即排开水的质量等于小球的质量，大于8g．
故选B．
2、C
【解析】
A、注射器的针头做得很尖，是在压力一定时，通过减小受力面积来增大压强的，故A错误；
B、用注射器注射药液是由于活塞受到推力的作用，与大气压无关，故B错误；
C、我们闻到了消毒水的气味，是因为消毒水的分子扩散到了空气中，进入我们的鼻子引起嗅觉，故C正确；
D、镊子在使用时动力臂小于阻力臂，是费力杠杆，故D错误．
3、C
【解析】
A、试管口喷出的白气是水蒸气液化成的小水滴，故A错误；
B、沸腾时气泡上升变大，是试管中的水汽化形成的，故B错误；
C、停止对水加热，水不再吸热，沸腾停止，再加热，水将继续吸热，此时水又继续沸腾，说明沸腾过程需要吸热，故C正确；
D、据图可知，当从瓶中向外抽气时，瓶内的气压减小，水的沸点随气压的减小而降低，所以会导致水重新沸腾．故D错误．
4、D
【解析】
A、力可以改变物体的运动状态，与物体是否运动无关，由牛顿第一定律知道，没有力作用在物体上，物体也能做匀速直线运动，故A错误；
B、汽车刹车时，人由于惯性，会向前倾倒，但是不能说受到惯性作用，因为惯性不是力．故B错误；
C、由牛顿第一定律知道：物体在不受外力作用时保持原状，动者恒动，静者恒静．故C错误；
D、力能改变物体的运动状态，故使小车拐弯，必须对小车施加力的作用，故D正确．
5、D
【解析】
红外线，紫外线，微波都是电磁波，而各种电磁波的速度都是相同的，与波长和频率无关，且在真空中的速度都是：c＝3×108m/s，故D正确。
6、D
【解析】
电磁波谱包括无线电波、微波、红外线、可见光、紫外线、X射线、γ射线，微波炉利用微波使食物中的水分子振荡从而加热食物的；电暖器运用了红外线，消毒柜是利用紫外线消毒的；电水壶是利用电流的热效应来工作的，故D符合题意，故选D．
7、B
【解析】
A、遇紧急情况时用力捏闸，通过增大压力来增大摩擦力。不符合题意。
B、给车轴加润滑油，使接触面脱离，减小摩擦，符合题意。
C、自行车的车把上刻有花纹，通过增大接触面粗糙程度来增大摩擦力。不符合题意。
D、自行车脚凳上刻有纹，通过增大接触面粗糙程度来增大摩擦力。不符合题意。
二、填空题（本大题7小题，共21分）
8、
【解析】
磁体外部的磁感线，总是从N极出发，回到S极．所以图中磁感线的方向是向左的．利用安培定则，大拇指朝右，四指的环绕方向就代表电流的流向，所以电流从电磁铁的左端流进，电源的左端是正极，右端是负极．小磁针静止时，N极所指的方向就是小磁针所在位置的磁场方向．所以小磁针的下端是N极．如图：
考点：安培定则 磁感线
9、83.3%
【解析】
根据图示可知，测力计的分度值是0.2N，所以测力计的示数是2.4N，由图可知，此滑轮组由3段绳子承担物重，所以s=3h，该滑轮组的机械效率。
10、虚 ，3 ， 音色
【解析】
试题分析：根据平面镜成像特点可知，像与物体是等大的，像和物距离平面镜的距离是相等的，像是虚像；所以像到平面镜的距离也是1.5m，像与她之间的距离是1.5m+1.5m=3m；音色反映了声音的品质与特色，我们在电话中听到熟人说话可辨别对方是谁，是靠辨别对方发出的声音的音色，所以小美是根据声音的音色辨别出是小玲的．
考点：平面镜成像的特点；音色
11、凸透镜 近 漫
【解析】
（1）根据凸透镜成像的三种情况和应用进行判断：
u＞2f，成倒立、缩小的实像，应用于照相机和摄像机；
2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪；
u＜f，成正立、放大的虚像，应用于放大镜和老花镜；
（2）凸透镜成实像时，物距减小，像距增大，像增大；
（3）光滑物体表面发生镜面反射，粗糙物体表面发生漫反射．
【详解】
手机摄像头相当于凸透镜，手机拍摄时，凸透镜成倒立、缩小的实像．凸透镜成实像时，物距减小，像距增大，像变大，要使屏幕上的像大些，被拍摄物体应离手机摄像头更近一些；能从不同角度观察到手机背面的华为标识，是因为光在手机背面标识表面发生了漫反射的缘故．
12、G3
【解析】
物体所受重力的方向总是竖直向下，与运动状态无关，所以，图中G3 为物体A所受重力的示意图．
13、靠近 近视眼
【解析】
把曹老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她再将光屏远离．像距变远，说明放的眼镜具有发散的作用，如果光屏不动，放上具有发散作用的眼镜，把蜡烛靠近凸透镜．具有发散作用的眼镜是凹透镜．所以曹老师的视力缺陷是近视眼．
14、1.2 2.2 0.3
【解析】
（1）由图丙可知：当拉力为零时弹性绳的长度为1.2m，即弹性细绳原长为1.2m；由图乙可知小球下落的最大高度为2.2m；
（2）由图乙可知，速度最大时，高度为1.5m；因为小球在下落的过程中先做加速运动，当拉力等于重力时，合力为零，速度达到最大，然后做减速运动；故当下落高度为1.5m时，速度最大，拉力等于重力；由图丙可知h=1.5m时，F=G=3N，小球的质量m==0.3kg。
三、作图题（共7分）
15、如图
【解析】
试题分析：阻力是阻碍杠杆转动的力，和杠杆运动方向相反；由题意锻炼时手在B点用力向上举手柄将A点的配重抬高，手柄上的力的方向向下，可知阻力的方向是向下的；从支点分别向力的作用线作垂线，垂线段即为力臂，答案如下图：
考点： 杠杆力臂的做法．
16、
【解析】
过平面镜的入射点做法线，然后根据光的反射定律中反射角等于入射角做出入射光线；反射光线经过凸透镜左侧的二倍焦距处入射到凸透镜上，根据凸透镜成像规律，折射光线经过右侧的二倍焦距处，作图如下：
17、
【解析】
由图知F为动力，过支点O做动力F的垂线段，即为动力臂L1.，重物对杠杆的竖直向下的拉力为阻力，作用点在杠杆上，方向竖直向下。如图所示：
四、实验题（本大题共5小题，共20分）
18、反射现象中，反射光线、入射光线和法线在同一平面内 在反射现象中，光路是可逆的
【解析】
试题分析：（1）根据入射光线、反射光线和法线的关系进行分析，使光屏不在一个平面内，观察现象，得出结论．
（2）根据入射光线和反射光线的位置互换进行实验，观察反射光线与原来入射光线的关系得出结论．
解：（1）由于反射光线、入射光线和法线都在同一平面内，当纸板F转过一定的角度后，两块纸板不在同一平面上，所以在纸板F上就无法呈现出反射光线了，因此这个现象说明了：反射光线、入射光线和法线都在同一平面内．
（2）如果让光线逆着FO的方向射向镜面，这时的入射角为原来的反射角，根据光的反射定律，反射角等于入射角，这时的反射角为原来的入射角，所以会发现光线原路返回，也就是说，在反射现象中，光路是可逆的．
故答案为（1）反射光线、入射光线、法线在同一平面内；
（2）光反射时，光路可逆．
【点评】本题考查了探究光的反射的实验，熟练掌握实验的过程和实验中的注意事项，以及实验的结论，是解答的关键．
19、10D左缩小照相机
【解析】
凸透镜成倒立等大的像是物体到透镜的距离为二倍焦距，观察图可知，物体到透镜为20cm，所以焦距为10cm，物体在二倍焦距处成等大倒立的实像，物距等于像距，所以光屏在D处．
当蜡烛移动到20cm处，物距变远，物远像近像变小，所以相距变小，光屏向左移动靠近透镜，成缩小的像．照相机也是这个原理成倒立缩小的实像，投影仪成倒立放大的实像．
【考点】 探究凸透镜成像的规律
20、1 质量 水 加热的时间 煤油升高的温度 电热丝电阻 82.6% 煤油与环境的温度差
【解析】
探究实验一：探究不同液体吸热能力．
（1）为控制不同液体吸收的热量相同，应把两电阻丝串联接入电路中，根据串联电路电流的规律，通过的电流相同，相同时间内产生相同的热量，应控制电阻的阻值相同，即R甲＝R乙；
比较不同物质的吸热能力，要控制质量相同，故甲乙烧瓶中应装入质量相同的水和煤油．根据实验记录绘制图象2可知，升高相同的温度（31℃﹣11℃＝21℃），甲加热的时间为乙的2倍，质量相同的不同物质，升高相同的温度，加热时间长的吸热能力强，即甲容器中装的液体吸热能力强，故甲容器中装的为水；
（2）加热时间越长，物质吸收热量越多，用加热的时间反映液体吸收热量的多少；
探究实验二：探究不同电热丝发热能力
（3）电热丝通电产生的热量被质量相等的煤油吸收，在比热容和质量相同的情况下，煤油吸收的热量越多，煤油升高的温度越高，即煤油升高的温度反映液体吸收热量的多少；
（4）分析表中第一次甲、乙数据，通过导体的电流和通电时间相同，乙电热丝电阻大于甲电热丝的电阻，乙中煤油温度升高的多，故可得出：在通过导体的电流和通电时间相同时，电热丝阻值越大，导体发热越多；
（5）根据焦耳定律，第一次实验中甲电热丝产生的热量：
Q放＝I2Rt＝（1.6A）2×11Ω×21×61s＝4.32×113J；
由（1）可知，升高相同的温度，水加热的时间为煤油的2倍，即水吸收的热量为煤油的2倍，根据，在质量和升高温度相同的情况 下，比热容与吸收的热量成正比，故水的比热容为煤油的2倍，故煤油的比热容：；
煤油吸收的热量：
Q吸＝c煤油m△t＝2.1×113J/（kg•℃）×1.1kg×（37℃﹣21℃）＝3.57×113J，
故第一次实验中甲的加热效率为；；
（6）同理可求出第2次实验乙的加热效率：，发现加热效率都不相同的原因是：煤油升高的温度越高，与环境的温差越大，热量损失的越多，故加热效率越低．
21、10.0 主光轴 缩小 能 左 近视
【解析】
(1)由图甲知，焦距为f＝45.0cm−35.0cm＝10.0cm；(2)在探究凸透镜成像规律时，点燃蜡烛后，调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，且烛焰的中心、凸透镜的光心、光屏的中心大致在同一高度，像才能呈在光屏的中央．(3)由图可知，把燃烧着的蜡烛和光屏互换位置，u>2f，2f>v>f，由光路可逆可知：则2f>u>f，v>2f，在光屏上得到烛焰缩小的像，光屏上会得到倒立、放大的像；(4)将蜡烛远离凸透镜，物距变大，像距减小，不改变光屏的位置，则像会成在光屏的左侧，即成在视网膜前，所以这近视眼看物体情形相同．
点睛：（1）根据焦距的概念进行分析；（2）探究凸透镜成像的实验时，调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上；（3）当2f>u>f时，凸透镜成倒立、放大的实像；把燃烧着的蜡烛和光屏互换位置，同时改变了物距和像距，光屏上会得到倒立、缩小的像；（4）近视眼由于晶状体聚光能力增强，远处物体的像成在视网膜前．
22、 不同 电压表示数 多 3.5 减掉一节干电池 实际电功率 灯泡的电阻随两端电压的增大而增大。
【解析】
（1）将滑动变阻器串联在电路中，滑片位于最右端时，滑动变阻器接入电路的电阻值最大，则滑动变阻器的下面应接左边的接线柱，如图所示：
（2）探究电流做功和电压的关系，改变灯泡的电压，L1、L2两灯应选择电阻不同的白炽灯泡，连接电路后闭合开关，调节滑动变阻器，比较两灯泡亮暗和电压表示数；可以得到：两灯串联时，通过灯泡的电流相等，电压越高，相同时间内电流做功越多，灯泡就越亮；
（3）由图c可知，电压表量程0～15V，分度值0.5V，电压表示数为3.5V；
开始正确连接电路后闭合开关，甲表示数为2.8V，乙表示数为1.8V，电流表示数为0.14A，L1灯的电阻R1==20Ω， L2灯的电阻R2=≈13Ω，电源电压U= 4×1.5V=6V，总电阻R=≈43Ω，滑动变阻器最大阻值为R滑=R-R1-R2=43Ω-20Ω-13Ω=10Ω，当滑片移到阻值最小时，甲表示数为3.5V，无法使L1正常发光，那么取走L2后，假设滑片移到阻值最大位置，电阻为10Ω，L1电阻大于20Ω，根据分压关系，L1两端电压不低于4V，所以滑动变阻器最大阻值偏小，或者说电源电压偏大，在不允许增加器材的条件下，只能去掉一节电池；
（4）①分析表格中的数据，小灯泡的实际功率越大，小灯泡越亮，说明小灯泡的亮度由实际功率决定；
②由表中数据可知，灯泡两端的电压增大时，灯泡的电阻增大，即灯泡的电阻随两端电压的增大而增大。
五、计算题（本大题共2小题，共13分）
23、（1）5×103N （2）5.76×105J
【解析】
（1）由可得，该车对地面的压力：F=pS=2×105Pa×2.5×10-2m2=5000N；
（2）汽车行驶的速度：v=18km/h=5m/s，
由可得，牵引力的大小：，
因汽车匀速行驶时处于平衡状态，受到的阻力和牵引力是一对平衡力，
所以，此过程中该车受到的阻力：f=F牵=160N，
牵引力做的功：W=F牵s=160N×3600m=5.76×105J．
答：（1）该车对地面的压力为5000N；
（2）此过程中该车受到的阻力为160N，牵引力所做的功为5.76×105J．
24、（1）2J；（2）0.5W；（3）0.5N。
【解析】
（1）拉力所做的有用功：W有＝Gh＝mgh＝0.5kg×10N/kg×0.4m＝2J；
（2）由η＝可得，拉力所做的总功：W总＝＝＝2.5J，拉力做功的功率：P＝＝＝0.5W；
（3）额外功为：W额＝W总﹣W有＝2.5J﹣2J＝0.5J，由W额＝fs可得，物体在斜面上运动时受到的摩擦力：f＝＝＝0.5N。
六、综合能力题（本大题共3小题，共18分）
25、惯性 3.4×105Pa 1600W 360N
【解析】
（1）一切物体都有惯性，汽车的驾驶员和乘客必须使用安全带，这是为了防止汽车紧急刹车时乘员由于具有惯性而被撞伤。(2) 汽车的自重：G＝mg＝680kg×10N/kg＝6800N，汽车对地面的压强：p＝＝3.4×105Pa；(3) 太阳能电池板发电的平均功率:P＝＝1.6＝1600W; 该车匀速直线行驶,则牵引力等于阻力，由W＝Fs可得，该车行驶时所受的阻力f＝F＝＝360N.
26、C 克服摩擦耗能 21.7% 机械散热耗能 4 串
【解析】
试题分析：（1）少开车可减少二氧化碳的排放量；（2）机械的转动部分互相摩擦，耗费了大量内能；；（3）串联电池组的电压等于各个电池的电压之和．
考点：热机的效率
27、（1）箱内；箱外； 不能；（2）上升
【解析】
（1）要解答此题需掌握半导体二极管的特点单向通电性，加以运用．通电后有一面是吸热（制冷），一面是散热（将吸的热量散掉）．由于交流电源电压较大，且电流方向不断变化，不能直接使用．
（2）将图中P型半导体与N型半导体位置互换，这时电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量；
【详解】
(1)由短文提供的信息可知，①电路的电路流方向是从N型半导体铜片A流向P型半导体，铜片A会从空气吸收热量，应置于冰箱的箱内，从冰箱内吸收热量，使电冰箱箱内的温度下降；铜片B会向空气放出热量，应置于冰箱的箱外；②铜片B会向空气放出热量，应置于冰箱箱外，把从箱内吸收的热量散发掉，达到制冷的目的；③交流电源的电流方向是变化的，这样吸热和放热的状态就会不断改变，不能使吸热的部分恒定保持吸热状态，不能使放热的地方恒定保持放热状态．
(2)①将图中P型半导体与N型半导体位置互换，这时电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，使得铜片A上表面空气的温度上升.
电流/A
通电时间/min
电阻/Ω
初温/℃
末温/℃
第一次
甲
1．6
21
11
21
37
乙
1．6
21
31
21
63
第二次
甲
1．6
31
11
21
44
乙
1．6
31
31
21
76
实验次数
1
2
3
4
5
电压（V）
3
3.2
3.8
4
4.2
电流（A）
0.28
0.29
0.31
0.32
0.33
电功率
0.84
0.928
1.178
1.28
1.386
亮度
由暗到亮
