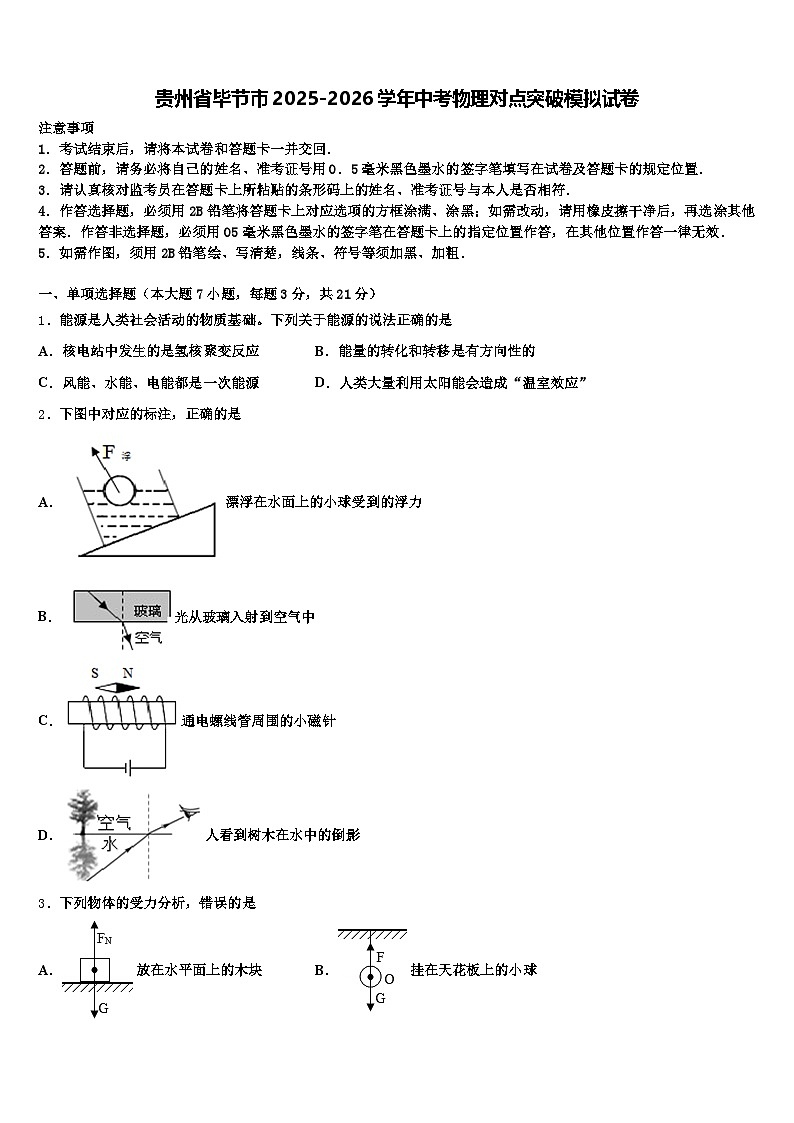

贵州省毕节市2025-2026学年中考物理对点突破模拟试卷（含答案解析）

这是一份贵州省毕节市2025-2026学年中考物理对点突破模拟试卷（含答案解析），共20页。试卷主要包含了牛顿曾研究过这样一个问题等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）
1．能源是人类社会活动的物质基础。下列关于能源的说法正确的是
A．核电站中发生的是氢核聚变反应B．能量的转化和转移是有方向性的
C．风能、水能、电能都是一次能源D．人类大量利用太阳能会造成“温室效应”
2．下图中对应的标注，正确的是
A．漂浮在水面上的小球受到的浮力
B．光从玻璃入射到空气中
C．通电螺线管周围的小磁针
D．人看到树木在水中的倒影

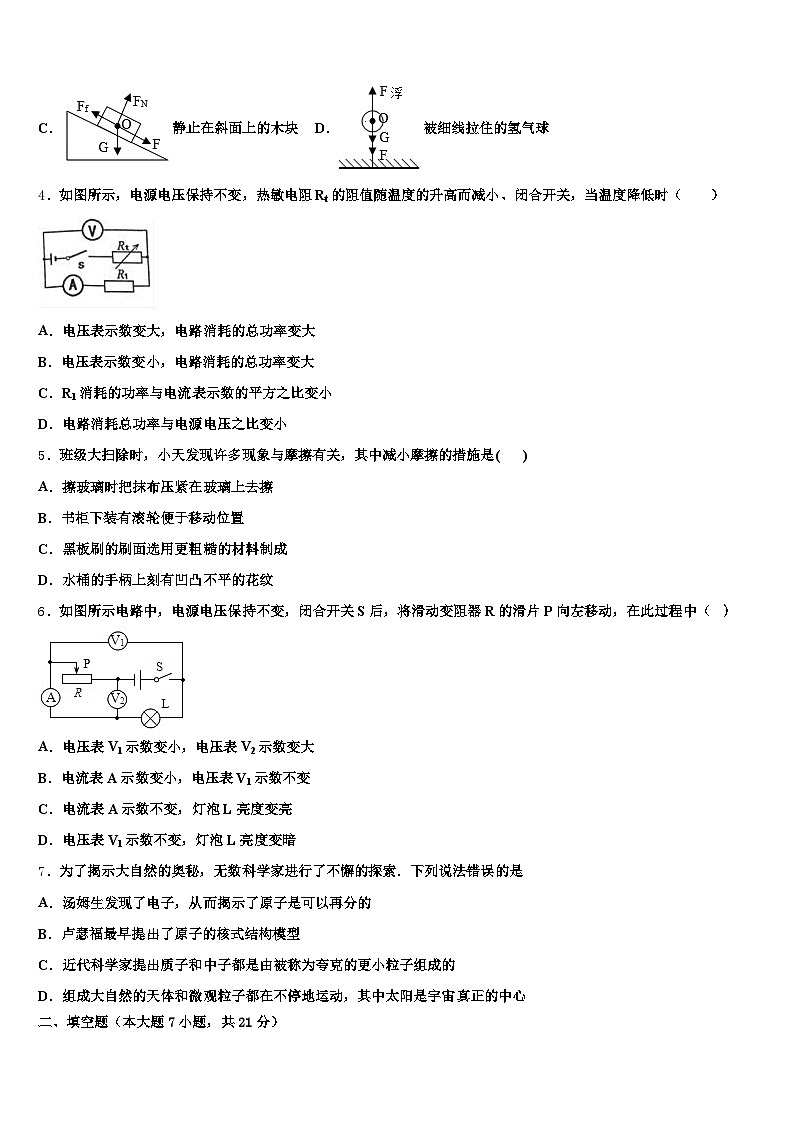

3．下列物体的受力分析，错误的是
A．放在水平面上的木块B．挂在天花板上的小球
C．静止在斜面上的木块D．被细线拉住的氢气球
4．如图所示，电源电压保持不变，热敏电阻Rt的阻值随温度的升高而减小、闭合开关，当温度降低时（ ）
A．电压表示数变大，电路消耗的总功率变大
B．电压表示数变小，电路消耗的总功率变大
C．R1消耗的功率与电流表示数的平方之比变小
D．电路消耗总功率与电源电压之比变小
5．班级大扫除时，小天发现许多现象与摩擦有关，其中减小摩擦的措施是( )
A．擦玻璃时把抹布压紧在玻璃上去擦
B．书柜下装有滚轮便于移动位置
C．黑板刷的刷面选用更粗糙的材料制成
D．水桶的手柄上刻有凹凸不平的花纹
6．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（ ）
A．电压表V1示数变小，电压表V2示数变大
B．电流表A示数变小，电压表V1示数不变
C．电流表A示数不变，灯泡L亮度变亮
D．电压表V1示数不变，灯泡L亮度变暗
7．为了揭示大自然的奥秘，无数科学家进行了不懈的探索．下列说法错误的是
A．汤姆生发现了电子，从而揭示了原子是可以再分的
B．卢瑟福最早提出了原子的核式结构模型
C．近代科学家提出质子和中子都是由被称为夸克的更小粒子组成的
D．组成大自然的天体和微观粒子都在不停地运动，其中太阳是宇宙真正的中心
二、填空题（本大题7小题，共21分）

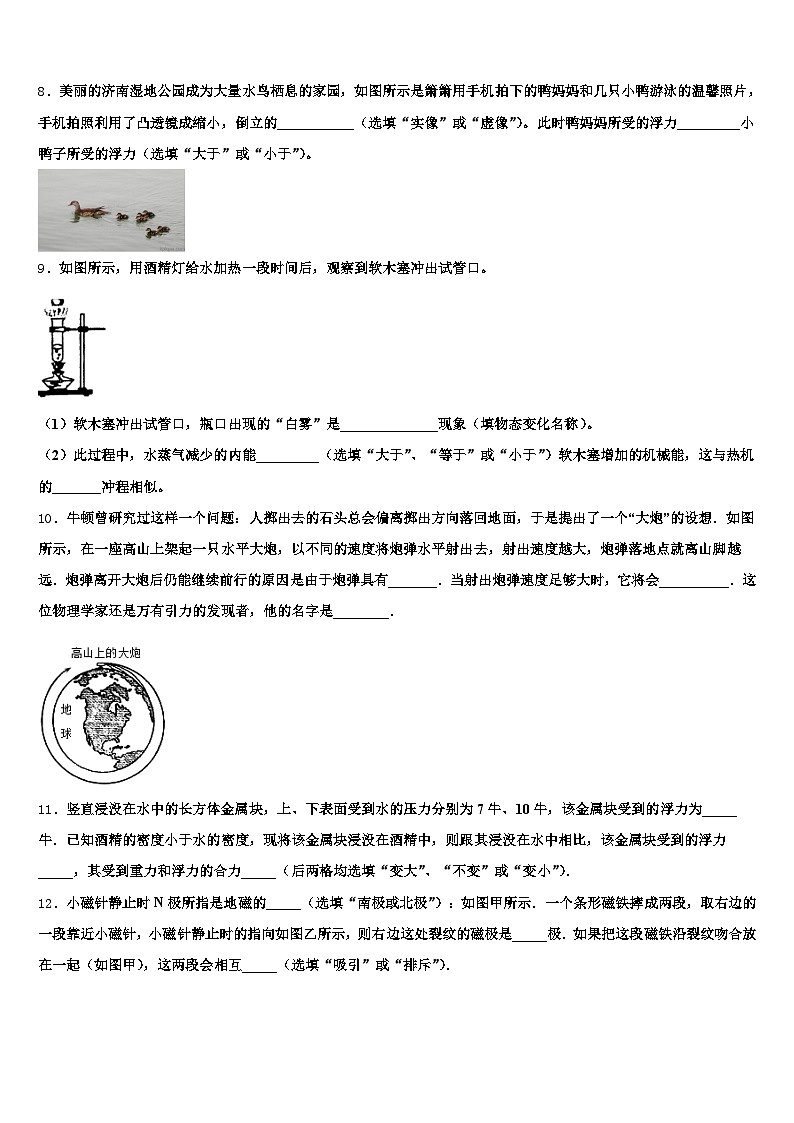

8．美丽的济南湿地公园成为大量水鸟栖息的家园，如图所示是箫箫用手机拍下的鸭妈妈和几只小鸭游泳的温馨照片，手机拍照利用了凸透镜成缩小，倒立的___________（选填“实像”或“虚像”）。此时鸭妈妈所受的浮力_________小鸭子所受的浮力（选填“大于”或“小于”）。
9．如图所示，用酒精灯给水加热一段时间后，观察到软木塞冲出试管口。
（1）软木塞冲出试管口，瓶口出现的“白雾”是______________现象（填物态变化名称）。
（2）此过程中，水蒸气减少的内能_________（选填“大于”、“等于”或“小于”）软木塞增加的机械能，这与热机的_______冲程相似。
10．牛顿曾研究过这样一个问题：人掷出去的石头总会偏离掷出方向落回地面，于是提出了一个“大炮”的设想．如图所示，在一座高山上架起一只水平大炮，以不同的速度将炮弹水平射出去，射出速度越大，炮弹落地点就离山脚越远．炮弹离开大炮后仍能继续前行的原因是由于炮弹具有_______．当射出炮弹速度足够大时，它将会__________．这位物理学家还是万有引力的发现者，他的名字是________．
11．竖直浸没在水中的长方体金属块，上、下表面受到水的压力分别为7牛、10牛，该金属块受到的浮力为_____牛．已知酒精的密度小于水的密度，现将该金属块浸没在酒精中，则跟其浸没在水中相比，该金属块受到的浮力_____，其受到重力和浮力的合力_____（后两格均选填“变大”、“不变”或“变小”）．
12．小磁针静止时N极所指是地磁的_____（选填“南极或北极”）：如图甲所示．一个条形磁铁摔成两段，取右边的一段靠近小磁针，小磁针静止时的指向如图乙所示，则右边这处裂纹的磁极是_____极．如果把这段磁铁沿裂纹吻合放在一起（如图甲），这两段会相互_____（选填“吸引”或“排斥”）．
13．小磁针静止时的指向如图所示，由此可以判定螺线管的A端是_________极（选填“N”或“S”），接线柱b连接的是电源_______极（选填“正”或“负”）．
14．小明在家中用煤气灶将初温为20℃，质量为2kg的一壶水加热到80℃，这是通过______的方式使水的内能______．如果煤气完全燃烧放出的热量只有60%被水吸收，则至少需要燃烧______kg的煤气 [水的比热容为4.2×103J/(kg·℃)，煤气的热值为4.2×107J/kg]。
三、作图题（共7分）
15．如图所示，观察者的眼睛在A处能看到发光点S在玻璃板中的像S'．请作出发光点S的位置，并完成光路图．（保留作图痕迹）
16．一物体静止在斜面上，请在图中作出物体受到的重力和对斜面的压力的示意图．
17．如图所示,请根据小磁针的指向标出通电螺线管的极性,并画出它们的绕线。
四、实验题（本大题共5小题，共20分）
18．在探究杠杆平衡条件的实验中．
（1）实验前，杠杆如图甲所示，为了使杠杆能在水平位置平衡，接下来的操作是：___________
（2）如图乙所示，为了使杠杆平衡，小明同学应在点挂________个同样的钩码；若他是改用在点沿虚线方向拉弹簧测力计，这样做的好处是______（多项选择，填合适的选项符号．）
A．便于直接读出拉力的大小
B．便于提供不同方向的拉力
C．便于正确认识力臂
D．便于测量力臂的大小
（3）在图乙中，保持杠杆左边所挂钩码的位置和个数不变，用弹簧测力计分别在杠杆右边的不同位置竖直向下拉杠杆，使之平衡，得到几组数据如上表所示，请在图丙中绘出图像．
（_______）
19．“测量小石块的密度”实验。
小红所用器材有天平、小石块、烧杯、水、细线等，她的实验过程如下：
①调节托盘天平横梁平衡。
②用天平测出石块的质量m1。
③如图甲，将烧杯中装入适量的水，置于天平上，平衡时的读数为m2。
④如图乙，接着用细线将石块拴住，使之完全浸没在上述烧杯的水中，天平平衡时的读数为m3（此时手向上拉住细线另端，石块不触杯壁和杯底，水不外溢）。
⑤已知水的密度为ρ水，石块的密度表达式为ρ石＝_____（用已知量和测得的物理量表示）。
⑥此实验过程中若将（3）（4）顺序对换，则所测密度的误差是偏_____（选填“大”或“小”）。小明在实验室里找到了一架天平，但没有砝码，除此之外还有如下器材：两个完全相同的烧杯、量筒、细线、滴管和足量的水（已知水的密度为ρ水），小石块能放入烧杯中，但无法放入量筒中。请利用上述器材帮他设计实验方案，补全实验步骤及测量的物理量，物理量要用规定的符号表示，实验过程烧杯中的水不能溢出。
①实验步骤和测量的物理量：a．调节天平横梁平衡。_____；
②用已知量和测得的物理量表示出小矿石块的密度ρ石＝_____。
20．探究“浮力大小与哪些因素有关”的实验时，如题图所1示，依次将体积为100cm3的物体缓缓浸入某液体中（液体未溢出）；根据实验数据绘制了测力计的示数F与物体的下表面浸入液体中的深度h的关系图象如图2所示．（g＝10N/kg）
分析图2发现，物体浸没在液体中后，测力计示数不再变化，说明浸没在液体中的物体所受的浮力大小与_____（选填“物体体积”或“排开液体体积”）有关．物体密度为_____g/cm3，若把该物体直接放入此液体中，静止时物体受到容器底的支持力F支为_____N．当h＝4cm时，物体受到浮力为_____N，下表面所受压强为_____Pa；整个过程，物体下表面所受液体压强p与其浸入液体中深度h的关系图象应该是图3中的_____．将容器中液体更换为水，发现当物体浸没时测力计的示数大于浸没在原来液体中时的示数，说明浸在液体中的物体所受浮力大小还与_____有关．
21．复习电学知识时，小明在实验室做了“测量小灯泡在不同电压下的电功率”这个实验； 实验中，利用的电源为两节旧的蓄电池，小灯泡的额定电压为 3.5V，滑动变阻器的规格为（10Ω 1A），电流表（0-0.6A 0-3A）；电压表(0-3V.0-15V)．
(1)请用笔画线代替导线将图中的实物电路连接完整(要求:闭合开关后,滑片向左移动时，灯 泡变亮)；
（____________）
(2)正确连接电路后，闭合开关，发现小灯泡不亮,电流表和电压表也无示数,小明向老师求 助，王老师在不拆开原电路的情况下，借助另一导线就很快找出了故障原因:电流表内部断路了．王老师找出这个故障的相应操作如下：用导线接在________（选填“电压表”“电流表” “开关”“灯泡”）两端时，灯泡及其他元件________（选填“能”“不能”）工作；
(3)当电压表示数达到 3.5V 时，电流表的示数如图，则小灯泡的额定功率为________W；
(4)小明先后测量了小灯泡的实际电压小于额定电压时的功率和实际电压等于额定电压时的功率,当小明想要继续测量小灯泡的实际电压略高于额定电压时的实际功率时,小明发现无论怎么调节滑动变阻器的滑片都无法使电压表示数大于 3.5V,他可以采取的方法是____________ ． 解决了问题后,他测出了电压略大于 3.5V 时的灯泡功率, 为了比较灯泡在不同电压下的功率 关系,他_______ (选填“需要”或“不需要”)重新测量前两次的实验数据；
(5)测完小灯泡的电功率之后,小明同学在原电路中换下灯泡,换上 另一种用电器,来测量这种用电器工作时的电功率．小明同学根据他 测量的电流表和电压表的示数绘制出这种用电器工作时的 U-I 图像 如图,接下来,他还想要绘制出该用电器的 P-I2,和 P-U2 图像,如图,下列可能正确的是（____________）
A． B． C． D．
(6)完成实验后,小明继续做“探究电流与电阻关系”的实验,小明所用的四个定值电阻的阻值 分别 5Ω、10Ω、15Ω、20Ω．他将电源电压换为6V,其他实验器材和刚才测量小灯泡电功率时一样,合理选择电流表电压表的量程,把电路中的小灯泡取下,把四个定值电阻分别接入电路 中进行探究．如果要保证电路中各元件的安全,且用四个电阻都能顺利地完成实验,则定值电阻 两端的电压至多控制为_______ V,至少控制为_______V．
22．回顾我们所做的一些物理探究实验会发现：
当要研究的物理量不易被直接测量时，都要想办法把它们的大小间接表示出来，这种研究物理问题的方法是_____．如图所示，甲的实验是通过观察木块被推动距离，间接的知道物体_____的大小．图乙的实验是通过观察_____，间接比较两个电阻丝产生的热量的多少．当要研究的物理量与多个因素有关时，都要采用控制变量法．如：图甲的实验中，使用同一个球就是为了控制质量不变，探究动能大小与_____的关系；图乙中将两个电阻串联起来，就是为了控制_____不变，探究电流产生的热量与_____的关系．
五、计算题（本大题共2小题，共13分）
23．如图甲所示是建筑工人使用滑轮组提水泥的情景，他用20s的时间把重为300N的水泥从地面上匀速提升4m，拉力做的功W随时间t的变化如图乙所示．不计绳重和摩擦，求：
（1）提水泥做的有用功；
（2）滑轮组的机械效率；
（3）拉力的大小；
（4）拉力做功的功率．
24．工人用图示装置在10s内将质量为45kg的货物匀速提升2m，此过程中拉力的功率为120W．（g取10N/kg）求：
有用功；滑轮组的机械效率；若工人用此装置匀速提升其他货物，测得拉力大小为300N，额外功占总功的20%，工人提升货物的重．
六、综合能力题（本大题共3小题，共18分）
25．阅读短文并回答下列问题。
扫地机器人
随着生活水平的提高，扫地机器人逐步进入普通家庭，扫地机器人具有主动躲避障碍物、自动吸尘、自动返回充电等诸多智能功能，如图是某款扫地机器人及铭牌上的部分参数，机器人的供电系统设有自动充电功能，当检测到电池容量低至10%时会自动返回充电。返回的过程中需要剩余电池容量的40%用于提供克服阻力做功。请回答下列有关问题：
（1）扫地机器人具有主动躲避障碍物的功能，它在运动时电能转化为_____能。机器人吸尘的工作原理是通过电机转动时内部压强_____，从而使杂物进入吸尘器。若返回过程中受到的阻力为20N，为确保机器人能顺利返回充电，需要充电时离充电座最远为_____米？
26．2019年1月3日，嫦娥四号探测器成功降落于月球背面的预选着陆区，玉兔二号在月球背面留下了第一行脚印，如图甲所示．假定在月球车前面有一块石头，当车轮通过石块时，F1为车轮受的推力，F2为阻力，如图乙所示．请在图乙中分别画出F1与F2的力臂．
（________）
据此分析可知，石块高度越高（不高于车轮半径），所需推力______．（选填“越大”或“越小”）
27．按照规定，我国载货车辆的轮胎，对地面的压强应控制在700kPa 以内，但有些司机，为了获取更多利益，肆意超载．有一辆重3t的6轮货车，核准载货量为4t，实际装货9t，如果每个车轮与路面的接触面积为0.02m 2 ，每个车轮平均分担所有负重．（g取10N/kg） 通过计算说明，该车对路面的压强是否超过规定 运用所学的物理知识说明超载的危害（只要求说出两点）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A．核电站是利用核能发电的，它的核心设备是核反应堆，通过可控裂变反应释放核能，故A错误；
B．能量可以从某一种形式转化为另一种形式，或从一个物体转移到另一个物体，在转化或转移的过程中能量的总量保持不变，能量的转化、能量的转移，都是有方向性的，故B正确；
C．可以从自然界直接获取的能源，统称为一次能源，常见的有风能、太阳能、水能以及核能等，电能属于二次能源，故C错误；
D．温室效应指的是空气中的二氧化碳含量比较大，地球不断的从太阳中吸收热量，但不能很好的将这些热量散发出去，导致地球的温度变高；太阳能的利用不会放出二氧化碳，不会加剧温室效应，故D错误。
2、C
【解析】
A．漂浮在水面上的小球受到的浮力方向竖直向上，故A错误；
B．光从玻璃入射到空气中折射角大于入射角，折射光线向远离法线方向偏折，故B错误；
C．由安培定则可知通电螺线管左端为N极，右端为S极，磁感线由N到S可知，放到其上端小磁针方向左端为S极，右端为N极，故C正确；
D．人看到树木在水中的倒影由光的反射形成，故D错误．
3、C
【解析】
力是物体对物体的作用，在分析物体受力情况时，一定要找到对应的受力物体，否则这个力就是不存在的，据此分析即可．
【详解】
放在水平桌面上的木块，受重力和桌面支持力的作用，故A正确；挂在天花板上的小球受到重力和线的拉力的作用，故B正确；静止在斜面上的木块受到竖直向下的重力、斜面对它的垂直于斜面向上的支持力及沿斜面向上的静摩擦力，沿斜面向下滑的力F是重力的分力，该力不存在，故C错误；被细线拉住的氢气球受重力、细线的拉力、浮力三个力的作用，故D正确，故只有C符合题意，故选C．
4、D
【解析】
AB.由图可知，热敏电阻Rt和定值电阻R1串联，电压表测R1两端得电压，电流表测电路中的电流，当温度降低时,热敏电阻的阻值变大,电路总电阻变大,而电源电压不变,由I=可知，电路电流变小，电流表示数变小；由U=IR可知，定值电阻两端电压变小，即电压表的示数变小；由P=UI可知，电路消耗的总功率变小．故AB错误.
C.由P=I2R知，R1消耗的功率与电流表示数的平方之比等于R1的阻值，因此，R1消耗的功率与电流表示数的平方之比不变，故C错误；
D.由P=UI知，电路消耗总功率与电源电压之比等于电路电流I,由以上分析可知，电路电流变小，即电路消耗总功率与电源电压之比变小，故D正确．
5、B
【解析】
A．擦玻璃时把抹布压紧在玻璃上去擦，增大压力将增大摩擦力，A错误；
B．书柜下装有滚轮便于移动位置，是变滑动为滚动，减小摩擦，B正确；
CD．均为增大接触面的粗糙程度将增大摩擦，CD错误；故选B.
6、A
【解析】
电路中灯泡和滑动变阻器串联，将滑动变阻器R的滑片P向左移动过程中，电阻变大，电流变小，电压表V1测量灯泡两端电压，示数变小，电压表V2测量滑动变阻器两端电压，示数变大
本题考查的是滑动变阻器对电路中电流、电压的调节情况．分析问题的关键是判断滑动变阻器在电路中的接法以及电压表和电流表测得的是谁的电压和电流．
【考点】电路的动态分析；滑动变阻器的使用；欧姆定律的应用．
7、D
【解析】
A、汤姆逊发现了电子，从而揭示了原子是可以再分的．此项是正确的，不符合题意．
B、卢瑟福建立了原子结构的行星模型，即原子的核式结构．此项是正确的，不符合题意．
C、近代科学家提出质子和中子都是由被称为夸克的更小粒子组成的．此项是正确的，不符合题意．
D、太阳是太阳系的中心，太阳系只是银河系中的一部分，而整个宇宙中有无数个类似银河系的星系．故此项错误，符合题意．
故选D．
二、填空题（本大题7小题，共21分）
8、实像 大于
【解析】
手机拍照利用的是物距在二倍焦距以外，根据凸透镜成像的特点，呈现的是成倒立、缩小的实像，由于鸭妈妈比小鸭的重力大，但都漂浮在液面上，受到的浮力都等于各自自身的重力，所以鸭妈妈受到的浮力大于小鸭子受到的浮力。
9、液化 大于 做功
【解析】
（1）水蒸气对软木塞做功，水蒸气的内能减小，温度降低，水蒸气遇冷液化形成的小水滴悬浮在空气中形成“白雾”；
（2）水蒸气对软木塞做功，水蒸气的内能减小，水蒸气的内能转化为软木塞的机械能，由于存在热量的散失，故水蒸气减少的内能大于软木塞增加的机械能，这与热机的做功冲程相似。
10、.惯性 绕地球做圆周运动 牛顿
【解析】
如何物体都具有惯性，所以由于炮弹具有惯性，炮弹离开大炮后仍能继续前行；根据题意知道，若在一座高山上架起一只水平大炮，以不同的速度将炮弹水平射出去，则射出速度越大，炮弹落地点就离山脚越远，牛顿通过科学的推理得出了一个重要的结论：抛出物体的速度足够大时，物体将绕地球旋转，做圆周运动，这就是著名“牛顿大炮”的故事，牛顿还是万有引力的发现者．
11、3变小变大
【解析】
本题考查的是浮力产生的原因及平衡力相关知识；酒精的密度比水的密度小，而排开水的体积不变，根据阿基米德原理判断受浮力大小变化，进而判断合力大小变化．
【详解】
物体在液体中所受浮力等于液体对物体上下表面的压力差，分析物体受力情况，根据平衡力知识可求出绳子的拉力F浮＝F下-F上＝10N-7N＝3N；酒精的密度比水的密度小,浸没时排开水的体积和排开酒精的体积相等,由F浮＝ρV排g可知,金属块受浮力变小,因为F示＝G−F浮，金属块重力不变，所以受到重力和浮力的合力将变大．
12、南极 N 吸引
【解析】
小磁针静止时N极指北，即地磁的南极:
如图乙，由于异名磁极相互吸引，所以右边裂纹的磁极是N极．
如图甲，如果把这段磁铁沿裂纹吻合放在一起，由于左边裂纹的磁极是S极、右边裂纹的磁极是N极，所以这两段会相互吸引．
13、S 负
【解析】
因为同名磁极相互排斥，异名磁极相互吸引，所以螺线管A端为S极、B端为N极；由安培定则可知螺线管中电流由左侧流入、右侧流出；所以接线柱a连接电源的正极、接线柱b连接电源的负极．
14、热传递 增加 0.02
【解析】
用煤气灶加热使水的温度升高，内能增加，这是热传递的方式改变内能的；
初温为20℃，质量为2kg的一壶水加热到80℃，吸收的热量为：
；
煤气完全燃烧放出的热量只有60%被水吸收，则煤气燃烧放出的热量为：
；
需要燃烧煤气的质量为：
点睛：重点是吸热公式和热值公式的应用，注意公式应用时单位要统一，特别是热值公式应用时，有时要用到体积，有进要用到质量，要统一单位后再计算．
三、作图题（共7分）
15、
【解析】
根据平面镜成像特点，可先通过平面镜作出像S'对称的发光点S，连接S′A交平面镜于点O，O即为入射点，连接SO为入射光线，OA为反射光线．
16、
【解析】
根据长方体对角线的交点确定出重心，然后过物体重心画带箭头的线段，方向竖直向下，即重力G示意图；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段即压力F示意图；如图所示：
17、
【解析】
小磁针静止在图示的位置，所以与小磁针N极靠近的是螺线管的S极，由此可知：左边螺线管的右端为S极，左端为N极；右边螺线管的左端为S极，右端为N极。答案见下图。
点睛：根据小磁针的N极指向，确定螺线管的N、S极．利用螺线管的N、S极和螺线管中电流的方向，结合右手螺旋定则从而可以确定螺线管的绕向．
四、实验题（本大题共5小题，共20分）
18、向左调节平衡螺母，直至杠杆在水平位置平衡 2 ABC
【解析】
（1）图甲中杠杆左端高右端低，为了使杠杆在水平位置平衡，平衡螺母应向高端移动，即接下来的操作是：向左调节平衡螺母，直至杠杆在水平位置平衡．
（2）图乙中，在支点左端2格处挂3个钩码，为了使杠杆在水平位置平衡，应符合杠杆的平衡条件，即F1L1=F2L2；带入数据3G×2格=F2×3格，解得F2=2G，即在图乙中的P处挂2个钩码；若改用在p点沿虚线方向拉弹簧测力计，可以从弹簧测力计上直接读出力的大小，也可以改变力的方向，可以进一步理解力臂不是力作用点到支点的距离，但这种操作不易测量力臂大小，故该操作的好处为ABC
（3）根据表格中所给数据，在坐标图上描出对应点，用光滑曲线连接这些点，作图如下：
19、 小 见解析所示 •ρ水
【解析】
（1）用细线将石块拴住，使之完全浸没在上述烧杯的水中，天平平衡时的读数为m3（此时手向上拉住细线另一端，石块不触杯壁和杯底，水不外溢），
石块排开水的质量为：m排＝m3﹣m2，若水的密度为ρ水，则石块的体积为：
V石＝V排＝＝，
石块的密度：ρ石＝＝＝，
此实验过程中若将（3）（4）顺序对换，因为提出石块时会带出一部分水，则所测水与烧杯的总质量m2变小，所以所测排开水的体积变大，测得石块的体积变大，故所测石块的密度偏小；
（2）实验步骤和测量的物理量：a．调节天平横梁平衡。b．将两烧杯分别放在天平的两个盘中，并用滴管向质量较小的烧杯中加水，使天平再次平衡；
c．用细线系住石块，放入质量较大的烧杯中，向量筒中加入适量水，记下体积V1；再将量筒中的水加入质量较小的烧杯中，直到天平平衡，记下此时量筒中剩余水的体积V2；
d．向量筒再加入适量水，记下体积V3，将石块完全浸没在量筒的水中，记下体积V4；
（2）由ρ＝得，m＝ρV，石块和水的质量相等：
则ρ石（V4﹣V3）＝ρ水（V1﹣V2），
则ρ石＝•ρ水。
20、排开液体体积 5 3.9 1.1 440 B 液体密度
【解析】
（1）物体A浸没在水中之前，物体浸入水中的体积越大，弹簧测力计的示数越小，浮力越大，当完全浸没后，排开液体的体积不变，浮力不变，说明浸没在液体中的物体所受的浮力大小与排开液体体积有关；
（2）由图2可知，h＝0时，弹簧秤的示数等于重力，故G＝5N；物体的质量： ，物体的密度： ；物体浸没在液体中时，弹簧测力计的示数不变，故F示＝3.9N，F浮＝G﹣F示＝5N﹣3.9N＝1.1N；若把该物体直接放入此液体中，静止时物体受到竖直向下的重力、竖直向上的浮力、竖直向上的支持力，所以容器底的支持力F支＝G﹣F浮＝5N﹣1.1N＝3.9N；
（3）当h＝4cm时，物体受到浮力为：F浮＝G﹣F示＝5N﹣3.9N＝1.1N；根据 可得，液体的密度为：，下表面所受压强：＝1.1×103kg/m3×10N/kg×0.04m＝440Pa；根据 可知，物体A下表面所受液体压强p随其浸入水中深度h的增大而增大，且p与h成正比，选项中B符合；
（4）将容器中液体更换为水，发现当物体浸没时测力计的示数大于浸没在原来液体中时的示数，根据F浮＝G﹣F′可知浮力减小，说明浸在液体中的物体所受浮力大小还与液体的密度有关．
21、 电流表 能 1.4 换用两节新的蓄电池 不需要 A 5 4
【解析】
（1）闭合开关后，滑片向左移动灯泡要变亮，则须滑片向左移动时滑动变阻器电阻要减小，所以应接左下端接线柱，即将灯泡右端接线柱与滑动变阻器左下端接线柱连接即可．如图：
（2）故障原因是电流表内部断路，即电流表电路不通，所以将电流表两端用导线连接，就可以将电路重新接通，灯泡及其他元件就能工作．
（3）由电路实物图可知，电流使用0-0.6A量程，分度值为0.02A，其示数为0.4A，灯泡电压此时为额定电压3.5V，则小灯泡的额定功率为P=UI=3.5V×0.4A=1.4W．
（4）因实验使用的电源为两节旧的蓄电池，电源电压太低，才导致无论怎么调节滑动变阻器的滑片都无法使电压表示数大于3.5V，所以他应换用两节新的蓄电池；因灯泡的实际功率由其实际电压决定，只要实验过程中灯泡的电压调节符合要求，即可完成实验，所以不需要重新测量前两次的实验数据．
（5）在U-I图像中，=R为图线的斜率，由图像可知，U-I 图线斜率在减小，即该用电器的电阻在减小．根据P=I2R可得=R，可知P-I2图线的斜率在减小，故B、D错误；根据P=可得=，因该用电器电阻减小，所以在增大，即P-U2 图线斜率在增大，故A正确，C错误．
（6）可合理选择电流表和电压表的量程，则电路中的最大电流以滑动变阻器允许通过的电流为准，即I最大=1A．当接入最小的电阻5Ω时，电压表示数即为允许的最大电压U最大=R最小I最大=5Ω×1A=5V；因变阻器的最大阻值为10Ω，当变阻器电阻全部连入电路中时，若接入最大的电阻R最大=20Ω，此时电路中的最小电流I最小==0.2A，则定值电阻的最小电压U最小=I最小R最大=0.2A×20Ω=4V．所以定值电阻两端的电压至多控制为5V，至少控制为4V．
22、转换法 动能 温度计的示数 速度 电流 电阻
【解析】
（1）当要研究的物理量不易直接测量时，都要想办法把它们的大小间接表示出来，这种研究物理问题的方法叫转换法；
动能的大小不能直接观察，但木块被推出的距离可以直接观察，所以用木块被推出距离的远近判断小球动能的多少；
电流通过电阻丝产生的热量多少不能直接判断，但液体温度的变化可以通过温度计测量，所以从温度计示数变化大小能够判断电流产生热量的多少；
（2）图甲实验研究小球动能的大小与速度的关系时，只改变速度的大小，保持小球的质量不变，实验中通过改变小球下滑的高度来改变小球的速度；探究电流产生的热量与电阻的关系时，应控制电流不变，电阻的阻值不同．
五、计算题（本大题共2小题，共13分）
23、（1）1200J；（2）75%；（3）200N；（4）80W．
【解析】
滑轮组的动滑轮绕 2段绳；
（1）提水泥做的有用功：W有用＝Gh＝300N×4m＝1200J；
（2）由图乙读出20s内做的总功：W总＝1600J，
滑轮组的机械效率：η＝×100%＝×100%＝75%；
（3）拉力移动距离s＝2h＝2×4m＝8m，
拉力F＝＝＝200N；
（4）拉力的功率：P＝＝＝80W．
答：（1）提水泥做的有用功为1200J；
（2）机械效率为75%；
（3）拉力大小为200N；
（4）拉力的功率为80W．
24、（1）900J；（2）75%；（3）720N．
【解析】
(1)货物的重力：G=mg=45kg×10N/kg=450N；有用功：W有用=Gh=450N×2m=900J；
(2)拉力做的总功：W总=Pt=120W×10s=1200J；滑轮组的机械效率：；
(3)由图可知n=3，已知额外功占总功的20%，则此时的机械效率η′=1-20%=80%；此时的机械效率：，所以提升物体的重力：G=η′nF=80%×3×300N=720N．
六、综合能力题（本大题共3小题，共18分）
25、机械 变小 需要充电时离充电座最远为216米
【解析】
（1）扫地机器人工作时消耗电能，获得机械能，故它在运动时电能转化为机械能；
（2）高速旋转的叶轮把空气排出风机，同时使外部空气和灰尘不断地补充进风机，吸尘器就能吸尘了，其原理利用了流体流速大的地方压强小；
（3）由题意得，克服摩擦力做到功为： ；根据 得充电时离充电座最远为：.
26、 越大
【解析】
车轮通过石块时，支点为车轮与石块的接触处（下图中的O点），从支点O画出阻力F2、动力F1的作用线的垂线，支点O到垂足的距离为相应的力臂L2、L1，如图所示：
（2）由图可知，石块高度越高（不高于车轮半径），动力臂L1越小、阻力臂L2越大，阻力F2（即石块的重力）不变，由杠杆平衡条件F1L1=F2L2可得F1=，则F1越大，即所需推力越大．
27、 (1)车对路面的压强超过规定（2）由于超载，轮胎内气压过大容易爆胎，方向失控而出事故；由于超载，惯性过大，在遇险时难以有效刹车而出事故
【解析】
试题分析：（1）车轮对地压强（1分）
Pa （4分）
Pa，∴车对路面的压强超过规定． （1分）
（2）由于超载，轮胎内气压过大容易爆胎，方向失控而出事故（说对一点给1分）；由于超载，惯性过大，在遇险时难以有效刹车而出事故（再说对一点给1分）
考点：压强的计算；超载的危害．
点评：考查了压强的计算，关键是计算时注意加上车的重及受力面积是6个轮胎受力面积的和，以及能用气压和惯性知识解释超载的危害．
动力
动力臂
项目
指标参数
工作电压
15V
功率
30W
电池容量
2000mAh
