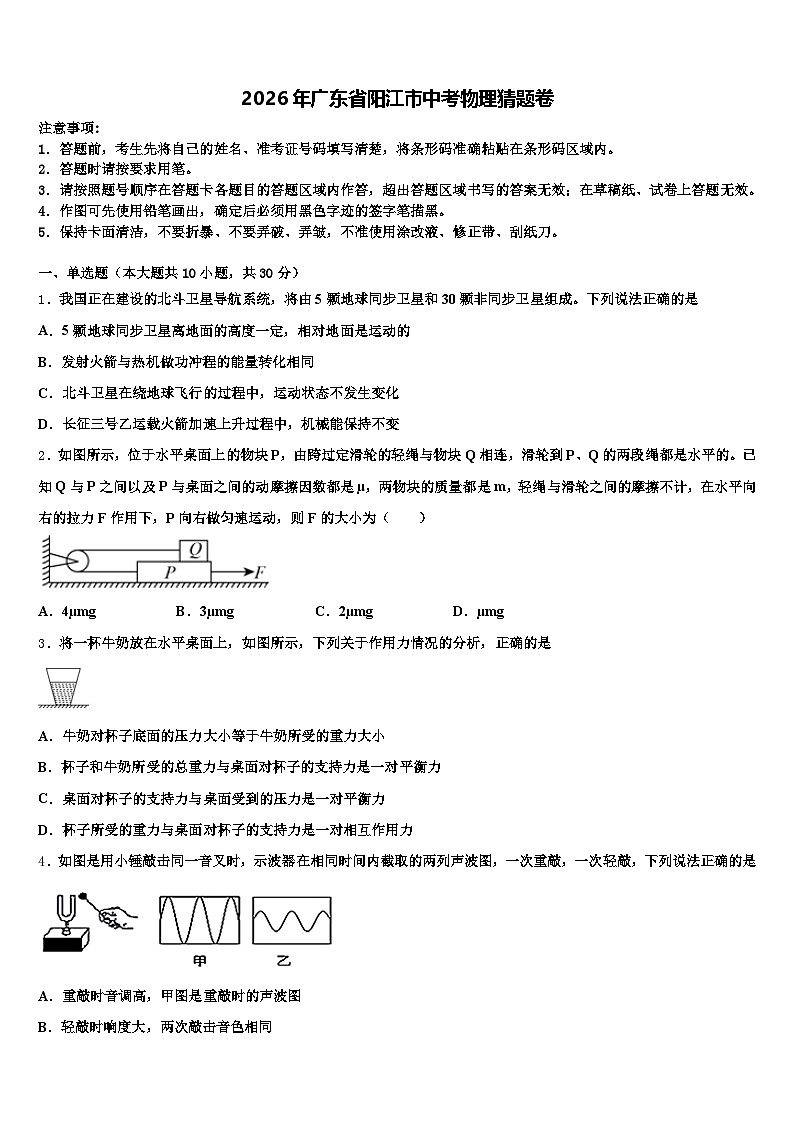

2026年广东省阳江市中考物理猜题卷（含答案解析）

这是一份2026年广东省阳江市中考物理猜题卷（含答案解析），共17页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．我国正在建设的北斗卫星导航系统，将由5颗地球同步卫星和30颗非同步卫星组成。下列说法正确的是
A．5颗地球同步卫星离地面的高度一定，相对地面是运动的
B．发射火箭与热机做功冲程的能量转化相同
C．北斗卫星在绕地球飞行的过程中，运动状态不发生变化
D．长征三号乙运载火箭加速上升过程中，机械能保持不变
2．如图所示，位于水平桌面上的物块P，由跨过定滑轮的轻绳与物块Q相连，滑轮到P、Q的两段绳都是水平的。已知Q与P之间以及P与桌面之间的动摩擦因数都是µ，两物块的质量都是m，轻绳与滑轮之间的摩擦不计，在水平向右的拉力F作用下，P向右做匀速运动，则F的大小为（ ）
A．4µmgB．3µmgC．2µmgD．µmg
3．将一杯牛奶放在水平桌面上，如图所示，下列关于作用力情况的分析，正确的是
A．牛奶对杯子底面的压力大小等于牛奶所受的重力大小
B．杯子和牛奶所受的总重力与桌面对杯子的支持力是一对平衡力
C．桌面对杯子的支持力与桌面受到的压力是一对平衡力
D．杯子所受的重力与桌面对杯子的支持力是一对相互作用力
4．如图是用小锤敲击同一音叉时，示波器在相同时间内截取的两列声波图，一次重敲，一次轻敲，下列说法正确的是
A．重敲时音调高，甲图是重敲时的声波图
B．轻敲时响度大，两次敲击音色相同

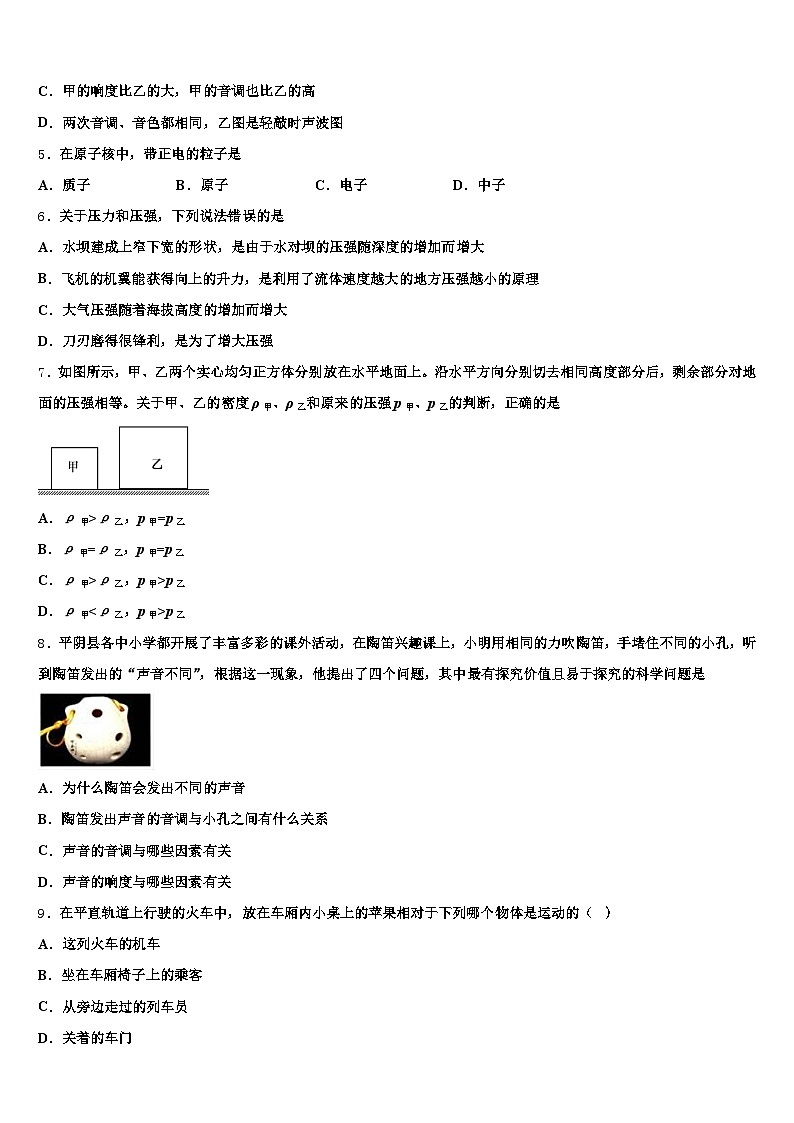

C．甲的响度比乙的大，甲的音调也比乙的高
D．两次音调、音色都相同，乙图是轻敲时声波图
5．在原子核中，带正电的粒子是
A．质子B．原子C．电子D．中子
6．关于压力和压强，下列说法错误的是
A．水坝建成上窄下宽的形状，是由于水对坝的压强随深度的增加而增大
B．飞机的机翼能获得向上的升力，是利用了流体速度越大的地方压强越小的原理
C．大气压强随着海拔高度的增加而增大
D．刀刃磨得很锋利，是为了增大压强
7．如图所示，甲、乙两个实心均匀正方体分别放在水平地面上。沿水平方向分别切去相同高度部分后，剩余部分对地面的压强相等。关于甲、乙的密度ρ甲、ρ乙和原来的压强p甲、p乙的判断，正确的是
A．ρ甲>ρ乙，p甲=p乙
B．ρ甲=ρ乙，p甲=p乙
C．ρ甲>ρ乙，p甲>p乙
D．ρ甲p乙
8．平阴县各中小学都开展了丰富多彩的课外活动，在陶笛兴趣课上，小明用相同的力吹陶笛，手堵住不同的小孔，听到陶笛发出的“声音不同”，根据这一现象，他提出了四个问题，其中最有探究价值且易于探究的科学问题是
A．为什么陶笛会发出不同的声音
B．陶笛发出声音的音调与小孔之间有什么关系
C．声音的音调与哪些因素有关
D．声音的响度与哪些因素有关
9．在平直轨道上行驶的火车中，放在车厢内小桌上的苹果相对于下列哪个物体是运动的（ ）
A．这列火车的机车
B．坐在车厢椅子上的乘客
C．从旁边走过的列车员
D．关着的车门

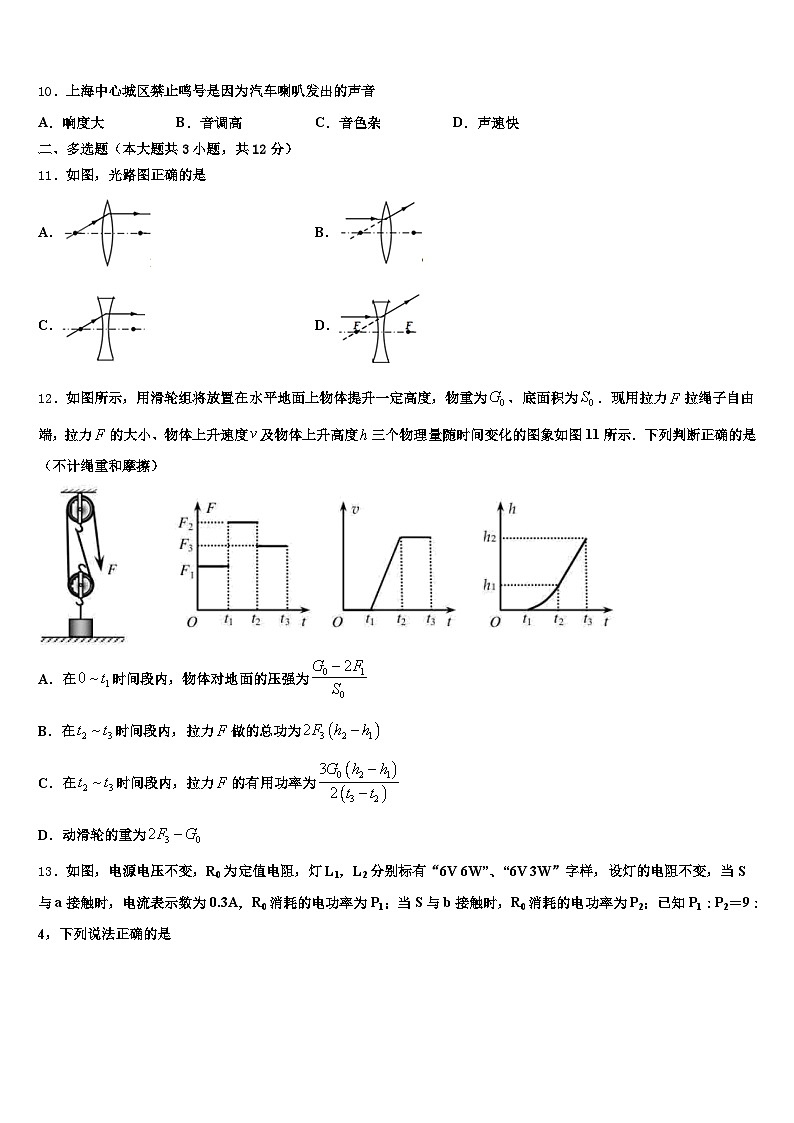

10．上海中心城区禁止鸣号是因为汽车喇叭发出的声音
A．响度大B．音调高C．音色杂D．声速快
二、多选题（本大题共3小题，共12分）
11．如图，光路图正确的是
A．B．
C．D．
12．如图所示，用滑轮组将放置在水平地面上物体提升一定高度，物重为、底面积为．现用拉力拉绳子自由端，拉力的大小、物体上升速度及物体上升高度三个物理量随时间变化的图象如图11所示．下列判断正确的是（不计绳重和摩擦）

A．在时间段内，物体对地面的压强为
B．在时间段内，拉力做的总功为
C．在时间段内，拉力的有用功率为
D．动滑轮的重为
13．如图，电源电压不变，R0为定值电阻，灯L1，L2分别标有“6V 6W”、“6V 3W”字样，设灯的电阻不变，当S与a接触时，电流表示数为0.3A，R0消耗的电功率为P1；当S与b接触时，R0消耗的电功率为P2；已知P1：P2＝9：4，下列说法正确的是
A．L1，L2的电阻之比为1：2
B．电源电压为6V
C．定值电阻R0的阻值为6Ω
D．S分别与a，b接触时，电路的总功率之比为3：2
三、填空题（本大题共5小题，共10分）
14．重型载重汽车装有多个车轮，是为了__________（选填“增大”或“减小”）对路面的压强；行驶的汽车急刹车时，司机身体会前倾，是由于他具有__________．
15．某医院急诊室的氧气瓶中，氧气的密度为5 kg/m 1，给急救病人供氧用去了氧气质量的一半，则瓶内剩余氧气的密度是 kg/m 1；病人需要冰块进行物理降温，取450g水凝固成冰后使用，其体积增大了 cm1．（ρ冰=0.9×101kg/m 1）
16．如图所示是汽油机的_____过程；完全燃烧0.1kg的汽油，放出的热量为_____J．如果这些热量被质量为100Kg、初温为20℃的水完全吸收，可以使水的温度升高_____℃．（q油＝4.62×107 C水＝4.2×103J/（Kg•℃））
17．扬声器是利用通电导线_____进行工作的，发电机是利用_____的原理制成．
18．水平桌面上两个相同的玻璃缸装满了不同的液体，把两只相同的玩具鸭分别放入两个玻璃缸中，稳定后玩具鸭都漂浮在液体中，如图甲、乙所示．甲乙两图中玩具鸭受到的浮力分别为F1和F2，两液体的密度分别为ρ1和ρ2，液体对缸底的压强分别为p1和p2，缸对桌面的压强分别为p1′和p2′，则它们的大小关系为：F1____F2，ρ1____ρ2，p1____p2，p1′____p2′．
四、计算题（本大题共3小题，共29分）
19．如图所示，R1、R2为定值电阻．如图为通过R1的电流与其两端电压的关系图象，已知R2的阻值为10Ω，通过R2的电流为0.6A．求；
（1）R1的阻值
（2）电源电压
（3）1min内R1消耗的电能
20．如图所示，物体A质量为1kg，挂在动滑轮上，弹簧测力计拉力的方向竖直向上，动滑轮的重、绳的重和大小均不计，且不考虑一切摩擦，g取10N/kg．求：
物体A静止在空气中时，弹簧测力计的示数是多少？若物体A刚好浸没在水中静止时，弹簧测力计的示数为3N，则物体A受到的浮力是多少？物体A的密度是多少？
21．实验室里有一个标有“6V 3W”的小灯泡L1和一个标有“6V”的小灯泡L2，将它们连接到图甲所示电源电压可调的电路中，其中通过L2的电流与电压的关系如图乙所示，电流表、电压表均使用大量程（0～3A，0～15V），开关均闭合时，滑片P置于最右端时，调节电源电压使小灯泡L2正常发光，电流表的示数为1.3A。求：
（1）L2正常发光时的电阻。
（2）滑动变阻器的最大电阻。
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围。
五、作图题（本大题共2小题，共4分）
22．在图中分别标出通电螺线管的N、S极和小磁针的N、S极．
23．如图所示，请画出杠杆AB在图示位置静止时作用在B点的最小力F及其力臂l．
六、实验探究题（本大题共3小题，共15分）
24．小明同学用如图所示的实验裝置探究“电流与电阻的关系”，电源电压恒为3V．
请你用笔画线代替导线，把图中的实验电路补充完整；____小明将5Ω的定值电阻接入电路后，闭合开关后，电流表没示数，电压表示数接近电源电压，则电路故障可能是________ 排除故障后，小明移动滑动变阻器的滑片，使电压表的示示数为2.5V，记录此时电流表的示数；随后，将5Ω的电阻换成10Ω的电阻继续实验；接下来他应该将滑动变阻器的滑片向________（选填“左”或“右”）移动，在此过程中眼要看着________（选填“电流表”或“电压表”），直到示数为________时； 一旁的小华同学看完他的实验后说：“用一个热敏电阻代替定值电阻，每测完一组数据后，对电阻进行加热，不就可以改变电阻了吗？”请问：小华的这种实验方法合适吗？________，原因是：________
25．如图所示，小明同学利用此装置，探究“滑动摩擦力大小与压力的关系”实验操作如下：
①把橡皮泥粘在滑块上，用已经调好的弹簧测力计测出滑块和橡皮泥的总重，记作G。
②将粘有橡皮泥的滑块放到水平木板上，水平拉动在水平方向上调好的弹簧测力计，使物体在水平面上做匀速直线运动时读出弹簧测力计示数F。
③多次改变滑块上橡皮泥的质量，并重复步骤①②，记录相应数据如下表所示：
（1）当F＝0.8N时，滑块对木板的压力F压＝_____N；此时滑块受到的滑动摩擦力Ff＝_____N，你的判断依据是_____。
（2）根据表格中的数据写出分析数据得出滑块受到的滑动摩擦力Ff与压力F压的具体关系的过程____。
26．小明用秤、侧面有口的玻璃杯(溢出的水可直接用小烧杯接走)、水、细线等器材来测量一物块的密度。(水的密度为ρ水）
他在杯中装满水,记下此时秤的示数为m0,如图甲,然后将物块慢慢放入水中,当物体浸入水中的体积逐渐增大时,秤的示数_______。当物体沉在玻璃杯的底部时,放开手,如图乙,此时秤的示数为m1，m0____m1 。将物块取出后秤的示数为m2,则测出的物块密度的表达式ρ=____________。
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A、5颗地球同步卫星离地面的高度一定，相对地面的位置没有发生改变，所以这些地球同步卫星是静止的，故A错误；
B、发射火箭与热机做功冲程的能量转化相同，都是将内能转化为机械能,故B正确；
C、北斗卫星在绕地球飞行的过程中，运动方向不断发生变化，所以其运动状态发生变化，故C错误；
D、长征三号乙运载火箭加速上升过程中，速度越来越快，动能越来越大，高度越来越大，重力势能越来越大，所以机械能越来越大，故D错误。
2、A
【解析】
由题知，P向右做匀速运动，根据定滑轮的特点可知，P向右移动的速度等于Q向左移动的速度，所以物体Q在左边绳子的拉力作用下也做匀速运动，则P、Q在水平方向上都受平衡力的作用；对Q物块，设跨过定滑轮的轻绳拉力为T，木块Q与P间的滑动摩擦力f＝μmg ①，根据共点力平衡条件T＝f ②，对木块P受力分析，P受拉力F，Q对P向左的摩擦力f，地面对P体向左的摩擦力f′，根据共点力平衡条件，有F＝f+f′+T ③，地面对P物体向左的摩擦力，f′＝μ（2m）g ④，由①～④式可以解得，F＝4μmg，故A正确。
3、B
【解析】
解:A由图可知,上口大,下底小的容器,液体对容器底的压力小于液体压力小于所装液体的重,所以 A错误;B ,杯子和牛奶受到的重力竖直向下,桌面对杯子的支持力竖直向上,受力物体都是杯子,是一对平衡力,两个力大小都等于杯子和牛奶的重力大小,所以B 正确; C,桌面对杯子的支持力的受力物体是杯子,杯子对桌面的压力的受力物体是桌面,不是同一个受力物体,是一对相互作用力,所以C不正确; D,桌面对杯子的支持力等于杯子和牛奶的重力之和,杯子所受的重力与桌面对杯子的支持力这两个力大小不相等,这两个力不是一对相互作用力,所以D 错误.
4、D
【解析】
（1）频率是1s物体振动的次数，相同时间内振动越快，频率越大．音调跟频率有关，频率越大，音调越高．
（2）振幅是物体振动时偏离原位置的大小，偏离原位置越大，振幅越大．响度跟振幅有关，振幅越大，响度越大．
（3）音色是由发声体本身决定的一个特性．
【详解】
由图可知，两幅图中音叉振动的快慢相同（都有3个波峰和2个波谷），因此声音的音调相同；由图知，物体振动时偏离原位置的程度不相同（即振幅不同），因此响度不相同；甲振动时偏离程度大，甲的振幅大，所以甲的响度大，即音量大，所以，甲图是重敲时的声波图，乙图是轻敲时声波图．用木槌敲击同一音叉，音色是不变的，只有D选项说法正确．
故选D．
掌握声音的三个特征：音调、响度、音色，会观察波形图进行判断．音调跟频率有关；响度跟振幅有关；音色跟材料和结构有关．
5、A
【解析】
根据原子结构的相关知识可知，原子中带正电的微粒是质子。故A正确.BCD错误。
6、C
【解析】
A．水坝建成上窄下宽的形状，是由于水对坝的压强随深度的增加而增大，水坝下部承受的压强大，故A正确。
B．飞机的机翼能获得向上的升力，是利用了流体流速越大压强越小的原理，故B正确。
C．大气压强随着海拔高度的增加而减小，故C不正确，符合题意为答案。
D．刀刃磨得很锋利，是通过减小受力面积来增大压强的，故D正确。
7、C
【解析】
当从水平方向截去相同高度h后，剩余的甲物体对水平面的压强： ，剩余的乙物体对水平面的压强： ，因为剩余部分对地面的压强相等，故 ，由图得：(h甲−h)< (h乙−h)，因此：ρ甲>ρ乙；切去相同高度部分产生的压强分别是： ， ，因为ρ甲>ρ乙，所以p甲1> p乙1，剩余部分对地面的压强相等，因此原来的压强P甲、P乙的关系是：P甲>P乙，故C正确，ABD错误。
8、C
【解析】
小明用相同的力吹陶笛，手堵住不同的小孔，听到陶笛发出的“声音不同”，是因为不同的空内空气柱的多少不同，振动的频率不同，频率的不同影响了声音的音调．故选C．
9、C
【解析】
放在车厢内的小桌上的小苹果相对于这列火车的机车、坐在车厢椅子上的乘客以及关着的车门位置没有改变，所以相对于这些物体，苹果是静止的；苹果相对于从旁边走过的列车员位置是变化的，所以相对于列车员苹果是运动的．故C符合题意为答案．
10、A
【解析】
声音的三要素是音调、响度和音色，音调的高低与物体振动的频率有关，响度的大小与振幅有关，音色是由发声体的材料决定的，在市区禁止鸣喇叭是因为汽车喇叭发出的声音的响度大。故A正确，BCD错误。
二、多选题（本大题共3小题，共12分）
11、AD
【解析】
分析：根据凸透镜对光线有会聚作用，凸透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴；
凹透镜对光线有发散作用，凹透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴。
然后对各个选项逐一分析即可。
解答：A、过焦点的光线经凸透镜折射后折射光线平行于主光轴，正确；
B、平行于主光轴的光线经凸透镜折射后折射光线通过焦点，错误；
C、相对于凹透镜来说，图中入射光线不是特殊光线，折射光线应该比入射光线更远离主光轴，故C错；
D、平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，故D正确。
故选：AD。
【点睛】本题考查了透镜对光线的折射作用。掌握好凸透镜和凹透镜的三条特殊光线，解答此题就不会太难。
12、BD
【解析】
根据题中“用滑轮组将放置在水平地面上物体提升一定高度，物重为、底面积为．……下列判断正确的是”可知，本题是一道力学综合题，涉及功、功率、机械效率和压强的计算，能从题目提供的图中得到每秒内的相关信息是关键．利用求出压强，利用W=Fs求拉力的功，利用：求出动滑轮重．
【详解】
由图可知，承担物重的绳子的股数n=2，由v-t图像可知，在t2~t1时间内，重物做匀速直线运动，由F-t图像可知，此时拉力为F1．不计绳重和绳与轮之间的摩擦，则绳端拉力：，故，，故D正确．
由F-t图像可知，在0~1s内，拉力为F1，以动滑轮和重物为研究对象，受到向下的重力G0和G动，向上的支持力F支以及两根绳子向上的拉力2F1处于静止状态．
物体对地面的压力，F压=F支=G0+G动-2F1=2F1-2F1，
物体对地面的压强为：，故A错误．
在t2~t1时间段内，拉力为F1，重物上升高度为h=h2-h1，绳子自由端移动距离s=2h=2(h2-h1)，
所以拉力F做的总功为：，故B正确．
在t2~t1时间段内，拉力F所做有用功：，时间：，
所以拉力的有用功率为：，故C错误．
13、ACD
【解析】
（1）已知灯泡的额定电压和额定功率，根据电功率的公式求出灯泡的电阻；然后求出L1，L2的电阻；
（2）已知P1：P2=9：4，根据P=I2R求出两个状态下的电流之比，已知当S与a接触电阻R0与L1串联时电流表示数为0.3A，据此即可求出；当S与b接触R0与L2串联时电路中的电流I2；然后根据欧姆定律和串联电路的特点得出电源电压的表达式，即可求出电源电压和电阻R0的阻值；
（3）利用P=UI即可求出总功率之比。
【详解】
（1）灯泡的电阻：，，
则R1:R2=6Ω:12Ω=1:2，故A正确；
（2）根据P=I2R可得：，，
由图可知：当S与a接触时，电阻R0与L1串联，
根据欧姆定律和串联电路的特点可得电源电压U=I1（R1+R0）=0.3A（6Ω+R0）------------①
当S与b接触时，R0与L2串联；电源电压U=I2（R2+R0）=0.2A（12Ω+R0）-----------②
由①②可得：R0=6Ω，U=3.6V；故B错误，C正确；
（3）总功率之比为P总1:P总2=UI1:UI2=I1:I2=0.3A:0.2A=3:2，故D正确。
故选ACD。
三、填空题（本大题共5小题，共10分）
14、减小 惯性
【解析】
本题考查增大减小摩擦的方法、用惯性解释现象
【详解】
根据P=得，在重型载重汽车重力一定也就是对路面的压力一定时，装有多个车轮增大了受力面积，从而减小对路面的压强；行驶的汽车急刹车前，人随车一起向前运动，急刹车时，人体下部受到摩擦停止了运动，而司机上部由于惯性继续向前运动，所以身体会前倾．
15、2.5 ； 50
【解析】
氧气瓶中，氧气的密度为5 kg/m1，给急救病人供氧用去了氧气质量的一半，但剩余氧气仍要占满氧气瓶，氧气的体积不变，则瓶内剩余氧气的密度是原密度的一半，为2.5kg/m1；
450g水的体积：V水=，
ρ冰=0.9×101kg/m 1=0.9g/cm1，
450g冰的体积：V冰=，
450g水凝固成冰后使用，其体积增大：△V= V冰- V水=500cm1-450cm1=50cm1．
16、做功 4.62×10611
【解析】
试题分析：（1）图中，两个气门关闭，火花塞喷出电火花，活塞向下运动，是做功冲程；
（2）完全燃烧0.1kg汽油放出的热量：
；
（3）∵，
∴水温度升高值：
考点：内燃机的四个冲程；水的比热容的特点及应用；热量的计算；燃料的热值．
点评：本题考查了学生对汽油机四个冲程、水的比热容大的应用、公式和的了解与掌握，计算时注意升高了（△t）、升高到（末温）和升高（△t）的区别．
17、在磁场中受到力的作用 电磁感应
【解析】
解答：①扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成．当线圈中通过随声音变化的电流时，据通电导线在磁场中受力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，将电能转化为机械能，同时线圈的振动也会带动纸盆也来回振动，又将电信号转化成声信号，于是扬声器就发出了声音；②闭合电路的部分导体在磁场中做切割磁感线运动，在电路中就会产生电流，该现象就称为电磁感应现象，发电机就是利用该原理制成的．
点睛：①扬声器是通电导体在磁场中受力原理．②发电机的工作原理：电磁感应现象．
18、＝ ＜ ＜ ＜
【解析】
由图和题意可知，甲、乙两个完全相同的玻璃缸装满了不同的液体，稳定后玩具鸭都漂浮在液体中，根据物体的浮沉条件可得，浮力都等于鸭子的重力，∴F1=F1；玩具鸭在甲液体中排开的液体体积大，根据=g，可知甲液体的密度小，乙液体的密度大，即ρ1ρ1，由于玻璃缸中液体的深度h相同， 根据p=ρgh可知，液体对容器底部的压强：p1p1；因甲、乙两个玻璃缸完全相同，装满液体时，根据G=mg=Vg，密度大的质量大，乙缸中液体的质量大，重力大，根据水平面上物体的压力和自身的重力相等可知，甲、乙两个玻璃缸装满液体时对桌面的压力：；由于玩具鸭子漂浮，根据漂浮条件和阿基米德原理可知：G物=F浮=G排，即玩具鸭的重力与溢出水的重力相等，所以漂浮着玩具时玻璃缸对桌面的压力仍然，由于玻璃缸完全相同(底面积相同)，则由p=可知，此时缸对桌面的压强相等，即：p′1p′1．
四、计算题（本大题共3小题，共29分）
19、（1）15Ω（2）6V（3）144J
【解析】
(1)由图2知，当电阻R1两端的电压为3V时，通过电阻R1的电流为0.20A：
R1的阻值：
R1===15Ω；
(2)由图1可知：R1与R2并联，
所以U=U1=U2=I2R2=0.6A×10Ω=6V；
(3) 电源电压为6V，通过电阻R1的电流为
I1===0.4A
1min内R1消耗的电能：
W1=UI1t=6V×0.4A×60s=144J.
20、（1）5N．（2）1N， 4N．（1）2.5×101kg/m1．
【解析】
（1）由GA=mAg=1kg×10N/kg=10N，由F=GA/2 =10N/2=5N；
（2）对滑轮受力分析对A的拉力：FA=2×1N=6N，
对A受力分析：F浮=GA-FA=10N-6N=4N；
（1）由F浮=ρ水gV排得：V排=F浮/ρ水g=4N/1×101kg/m1×10N/kg=4×10-4m1，
浸没：VA=V排=4×10-4m1，
ρA=mA/VA＝1kg/4×10−4m1=2．5×101kg/m1；
答：（1）物体A静止在空气中时，弹簧测力计的示数是5N；
（2）物体A受到的浮力是4N；
（1）物体A的密度是2．5×101kg/m1。
21、（1）6Ω；（2）20Ω；（3）6V-16V
【解析】
（1）由图乙得到小灯泡L2正常发光时，U2=6V，I2=1A， L2正常发光时的电阻R2==6Ω；
（2）由图可知，闭合开关S1、S2、S3，滑片P置于最右端时，滑动变阻器的最大阻值与灯泡L2并联，电流表测干路电流，并联电路中各支路两端的电压相等，且小灯泡L2正常发光，所以电源的电压：U=U1=6V， 并联电路中干路电流等于各支路电流之和，所以通过滑动变阻器的电流：I滑=I-I1=1.3A-1A=0.3A，滑动变阻器的最大阻值：R滑大=20Ω；
（3）①L1的阻值R1==12Ω，通过L1的额定电流I1==0.5A，
串联电路电流相等，所以电路中最大电流为0.5A，由乙图可知当电流为0.5A时，L2两端的电压为2V，所以电源电压U=U1+U2=6V+2V=8V；
②只闭合开关S1时，L1与滑动变阻器串联，L1正常发光时的电流I1=0.5A，L1的阻值为R1=12Ω，总电阻最大值R总最大=12Ω+20Ω=32Ω，电路中总电阻变化范围为12Ω-32Ω，电源电压最小值U=IR=0.5A×12Ω=6V，最大值U=IR=0.5A×32Ω=16V，故电源电压的调节范围为6-16 V；
③闭合S1、 S2，断开S3，滑动变阻器与L2并联再与L1串联，电路的总电阻最小值为12Ω，最大值为12Ω+20Ω=32Ω，也在12Ω-32Ω范围内，所以电压范围也在第②种情况的范围之内；
④当闭合S2和S3时，只有L2接入电路，电源电压为6V时，L2正常发光；
⑤当开关全闭合时，滑动变阻器与L2并联，电源电压为6V，L2正常发光；
综上所述电源电压的调节范围为6V-16V。
答：（1）L2正常发光时的电阻是6Ω；
（2）滑动变阻器的最大电阻是20Ω；
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围是6V-16V。
五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：先由右手螺旋定则得出通电螺线管的左端为S极，右端为N极，再由磁极间的相互作用规律得出小磁针的左端为S极，右端为N极．
解：如图：
【点评】本题考查了右手螺旋定则的使用和磁极间的相互作用规律．
23、
【解析】
在阻力与阻力臂的乘积一定的情况下，最省力，即动力臂最长，由图知OB比OA长，所以OB做动力臂最长，过B点与OB垂直向上作垂线就得到动力F的方向．
考点：杠杆中最小力的问题．
点评：此题既考查了力臂的画法，也考查了最小力的确定．根据杠杆的平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，而力臂最大时力的作用点一般离杠杆的支点最远，所以在杠杆上找到离杠杆支点最远的点即力的作用点，这两点的连线就是最长的力臂，过力的作用点作垂线就是最小的力．
六、实验探究题（本大题共3小题，共15分）
24、 R断路 A 电压表 2.5V 不合适 热敏电阻的阻值虽然可以通过温度改变，但阻值的具体大小无法得知，所以无法定量地研究电流与电阻的关系
【解析】
（1）探究“电流与电阻的关系”，电压表与电阻并联，已知电源电压恒为3V，所以电压表选用0~3V量程，滑动变阻器按“一上一下”的方式接入电路中，连图如下：
（2）闭合开关后，电流表没示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源相连通，则电路故障可能是电阻R断路．
（3）将5Ω的电阻换成10Ω的电阻继续实验，根据串联分压原理，电压表示数变大，为控制电压表示数不变，根据串联电路电压的规律，应增大滑动变阻器分得的电压，根据分压原理，应增大滑动变阻器连入电路中的阻值，所以应将滑动变阻器的滑片向A移动，在此过程中眼要看着电压表，直到电压表的示数为2.5V时；
（4）探究“电流与电阻的关系”需要控制电压相同，改变电阻，用热敏电阻代替定值电阻，热敏电阻的阻值虽然可以通过温度改变，但阻值的具体大小无法得知，所以无法定量地研究电流与电阻的关系．
25、2.00.8二力平衡见解析
【解析】
（1）根据表中数据可知，当F＝0.2N时，滑块和橡皮泥的总重G＝2.0N；
由于滑块平放在木板上，所以滑块对木板的压力F板＝G＝2.0N；
实验中滑块处于静止状态，根据二力平衡条件可知，拉力与摩擦力平衡，所以滑动摩擦力Ff＝F＝0.8N。
（2）根据二力平衡条件，摩擦力大小等于测力计的示数，压力大小等于物体的重力，由表格中数据可知，接触面的粗糙程度不变，摩擦力与压力成正比，即==＝μ，解得：μ＝0.4，则滑块受到的滑动摩擦力Ff与压力F压的关系表达式是：Ff＝0.4F压；
26、不变 小于
【解析】
（1）将物块慢慢放入装满水的溢水杯中，水会溢出，溢出水的重力等于物块受到的浮力，当物体浸入水中的体积增大时，玻璃杯对秤的压力不变，所以秤的示数不变；
（2）当物体沉入玻璃杯底部时，放开手，玻璃杯对秤的压力增大，所以示数增大，即m0
