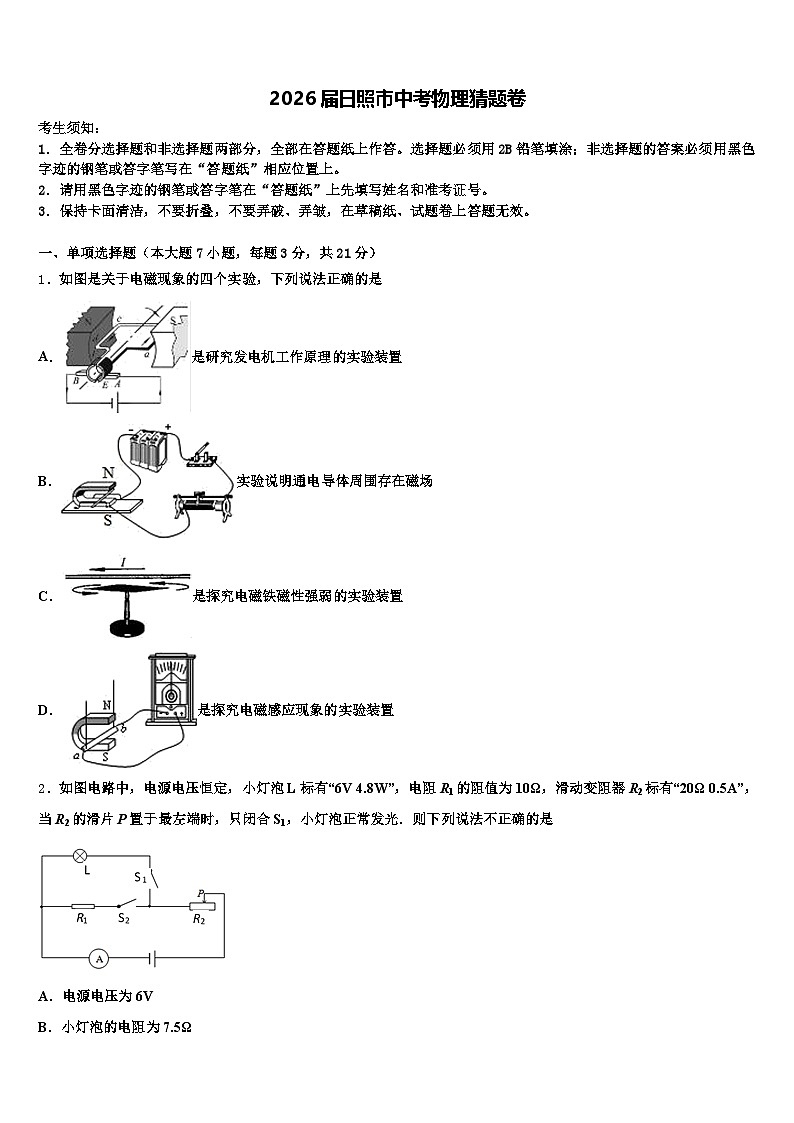

2026届日照市中考物理猜题卷（含答案解析）

这是一份2026届日照市中考物理猜题卷（含答案解析），共22页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图是关于电磁现象的四个实验，下列说法正确的是
A．是研究发电机工作原理的实验装置
B．实验说明通电导体周围存在磁场
C．是探究电磁铁磁性强弱的实验装置
D．是探究电磁感应现象的实验装置
2．如图电路中，电源电压恒定，小灯泡L标有“6V 4.8W”，电阻R1的阻值为10Ω，滑动变阻器R2标有“20Ω 0.5A”，当R2的滑片P置于最左端时，只闭合S1，小灯泡正常发光．则下列说法不正确的是
A．电源电压为6V
B．小灯泡的电阻为7.5Ω

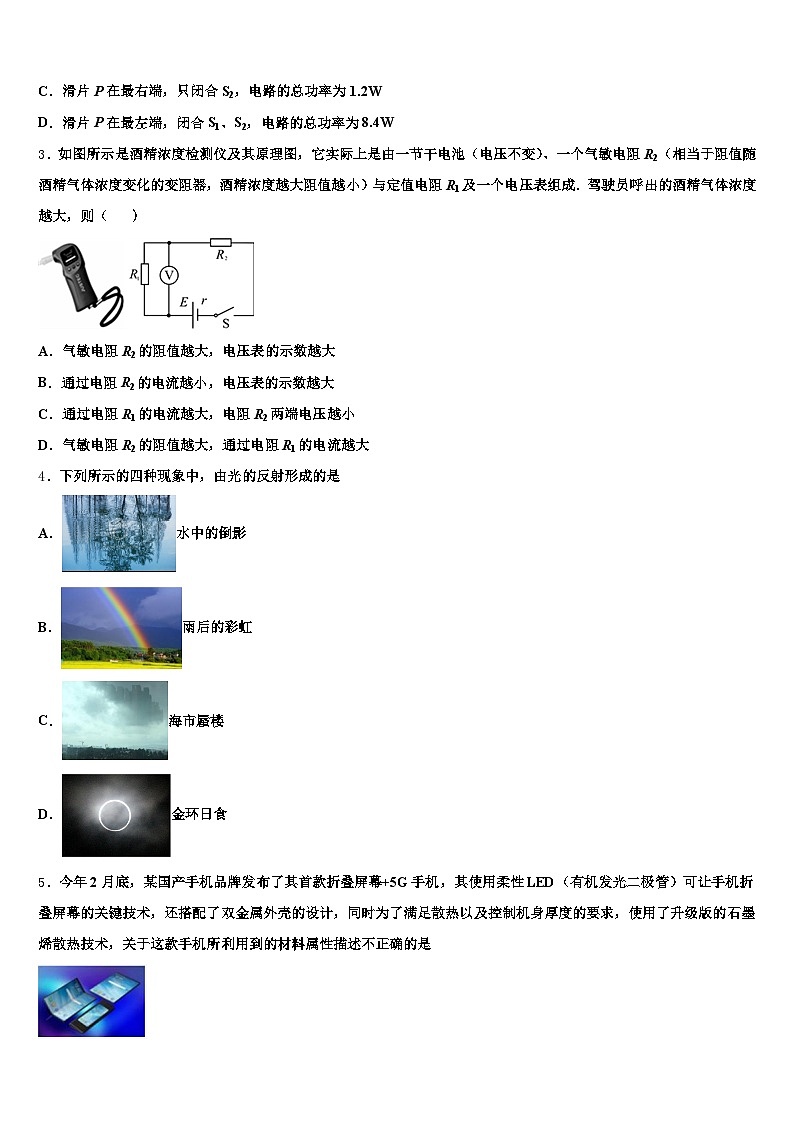

C．滑片P在最右端，只闭合S2，电路的总功率为1.2W
D．滑片P在最左端，闭合S1、S2，电路的总功率为8.4W
3．如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表组成．驾驶员呼出的酒精气体浓度越大，则（ ）
A．气敏电阻R2的阻值越大，电压表的示数越大
B．通过电阻R2的电流越小，电压表的示数越大
C．通过电阻R1的电流越大，电阻R2两端电压越小
D．气敏电阻R2的阻值越大，通过电阻R1的电流越大
4．下列所示的四种现象中，由光的反射形成的是
A．水中的倒影
B．雨后的彩虹
C．海市蜃楼
D．金环日食
5．今年2月底，某国产手机品牌发布了其首款折叠屏幕+5G手机，其使用柔性LED（有机发光二极管）可让手机折叠屏幕的关键技术，还搭配了双金属外壳的设计，同时为了满足散热以及控制机身厚度的要求，使用了升级版的石墨烯散热技术，关于这款手机所利用到的材料属性描述不正确的是
A．柔性LED的硬度较小
B．柔性LED的表面透光性好
C．金属外壳的导电性好
D．石墨烯的导热性好
6．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中
A．电压表V1示数变大，V2示数变大，电流表A的示数变大
B．电压表V1示数变小，V2示数变大，电流表A的示数变小
C．电压表V1示数不变，V2示数变小，电流表A的示数变大
D．电压表V1示数不变，V2示数变大，电流表A的示数变小
7．学习了浮力后，刘明在家里进行了如下实验：在两个完全相同的杯子甲、乙中分别盛有不同浓度的盐水，将同一只鸡蛋先后放入两杯中，当鸡蛋静止时，两杯中液面相平，鸡蛋所处的位置如图所示（甲杯内鸡蛋悬浮）.则（ ）
A．甲、乙两杯盐水对杯底压强相等
B．甲杯内鸡蛋受到的浮力大于重力
C．甲、乙两杯盐水对桌面压强相等
D．鸡蛋在甲、乙中受到的浮力相等
二、填空题（本大题7小题，共21分）
8．如图所示，一束激光沿_____射到空水槽底部O点，形成一个光斑．向水槽中注入适量水后，水槽底部光斑移动到O点的_____（左/右）侧．继续沿水槽壁缓慢注水，在此过程中，折射角_____（增大/不变/减小）．
9．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点．
只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶.这车钥匙其实就是一个_____，跨上自行车将右把手向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右把手就相当于一只_____，给电动车充电时，电瓶相当于_____(选填“电源”或“用电器”).电动自行车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，此过程中所有的能量总和_____(选填“增大”“不变”或“减小”).散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有_____性.
10．上学前，小美同学站在穿衣镜前1.5m处整理着装，看到的“镜中人”是她的______（选填“虚”或“实”）像，像与她之间的距离是______m；这时听到门外小玲来喊她一起上学，小美是根据声音的______辨别出是小玲的．
11．小明利用铅笔做了几个物理小实验。
（1）如图甲所示，铅笔的长度为_____cm。
（2）如图乙所示，将铅笔斜放在注水的碗中，看到铅笔发生了弯折，这一现象说明了光从水斜射入空气发生了_____现象。
（3）如图丙所示，把一本厚厚的书放在桌面上，然后在书和桌面间垫几支相同的圆柱形铅笔，用橡皮筋可以轻易拉动书，书由静止开始运动说明力可以改变物体的_____。
（4）如图丁所示，将一些细铜丝绕在铅笔下端，制成一个简易密度计。如将此密度计先后放人水和某液体中，浸入部分长度之比为4：5，则该液体的密度为_____kg/m3（细铜丝体积忽略不计）。
12．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是______表（填“电流”或“电压”），乙表测的是________的_________（填“电流”或“电压”）．
13．如图所示，在水平拉力F的作用下，物体A以0.2m/s的速度，在水平地面上做匀速直线运动，此时弹簧测力计的示数为3N，则A与地面间的摩擦力f＝_____N，拉力F的功率_____W（滑轮、弹簧测力计的重力以及滑轮与绳的摩擦不计）；若A与地面间的摩擦力不变，当机械效率为80%时，拉力F为_____N。
14．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于电能转化成了_____能．
三、作图题（共7分）
15．如图所示，一游泳池的AB墙面是由平面镜构成的，在水池底部有一盏射灯，试作出射灯射出的光SP传播的光路图。（不考虑光在水面上的反射）
（______）
16．重为20牛的物体静止在水平面上，用力的图示法在如图中画出它所受的重力G．
（________）
17．图中，光线AO从空气中斜射向水向，请画出它的反射光线和大致的折射光线．
（______）
四、实验题（本大题共5小题，共20分）
18．小谢同学利用电源、电压表，电流表、导线、开关、标有“10Ω 1A”的滑动变阻器和三个定值电阻（5Ω、10Ω、20Ω）等器材“探究电流与电阻的关系”．
（1）如图甲是小谢连接的实验电路，检查发现电路中有一根导线连接错误，请在图中连接错误的那根导线上打“×”，并用笔画线代替导线将电路连接正确；
（____________）
（2）改正后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表示数接近于电源电压，若电路只有一处故障，其故障是_____．
（3）排除故障后，把5Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如图乙所示，其示数为_____A；
（4）把5Ω的电阻先后换成10Ω、20Ω的电阻，闭合开关，调节滑动变阻器的滑片，使电压表的示数保持_____V不变，该实验得出的结论是：_____；
（5）实验完成后，小谢发现实验台上有一个阻值标号不清的电阻，他设计了图丙所示的电路，只用一只电流表，测出了未知电阻Rx的阻值．（R0为已知）
①同时闭合开关S、S1，读出电流表示数I1
②_____
③未知电阻Rx＝_____（用已知量和测量量的符号表示）．
19．在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右．请用笔画线代替导线将图甲所示的实物电路连接完整．
小明闭合开关后，发现灯泡不亮，电流表无示数，而电压表有示数，则故障可能是_____．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为_____W．小华重新设计了一种测量U额＝3.8V小灯泡额定功率的电路，如图丙所示．电源电压保持不变，R0为10Ω的定值电阻，完成下列步骤：
①只闭合开关S，移动滑动变阻器滑片P至最左端，读出电压表示数为6V；
②断开开关_____，闭合开关_____，移动滑动变阻器滑片P，使电压表的示数为_____V，小灯泡正常发光；
③保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为4V；
④小灯泡的额定功率为P额＝_____W．（答案保留一位小数）
20．物理兴趣活动课上，老师让同学们测一个阻值约为的电阻；实验室提供的器材有：电源（电压恒为3V）、电流表（量程为、）、电压表（量程为、）、滑动变阻器（铭牌标有“”）和电阻箱（）各一个，开关、导线若干．请你合理选用器材设计一个实验，较精确测出未知电阻的阻值．要求：
（1）画出你所设计的实验电路图；
（2）写出主要实验步骤及所需测量的物理量；
（3）写出电阻的数学表达式．（用已知量和测量量表示）
21．如图1所示，天平所称物体的质量是_____g；如图2所示，温度计示数为_____℃。
请在图3中，作出光源E在平面镜中所成的像E′．
小珠利用图3所示装置探究“光反射时的规律”，在纸板上用笔描出多组入射光EO和反射光OF的径迹，接着她用量角器测出∠i与∠r，多次测量结果如表，分析可知：在光的反射中，_____。在图3所示的实验中如果让光沿FO方向射到镜面，会发现反射光沿OE方向射出，这表明在反射现象中，_____。小海也把一束光贴着纸板射到O点，如图4所示，但纸板与平面镜并未垂直，此时反射光线在纸板_____（选填“上”、“前”或“后”）。
22．在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5V。
如图甲是小白测量小灯泡额定功率的实物电路图（不完整），请用笔画线代替导线将实物电路图连接完整。小白闭合开关，移动滑动变阻器滑片P，发现小灯泡不发光，电压表示数为零，电流表有示数，则电路故障是_____。实验时，电压表的示数如图乙所示，则应将滑片向_____（选填“A”或“B”）端移到合适位置，才能使小灯泡正常工作，若正常工作时电流表示数为0.5A，则灯泡额定电功率为_____W。完成上述实验后，小白又设计了如图丙所示的实验电路，借助实验室的器材，同样测出了小灯泡正常发光时电功率，请你完成下列实验步骤：
①接好实验电路，闭合开关S，将开关S1拨到触点_____（选填“1”或“2”）移动滑片，使电压表的示数为灯泡的额定电压U1。
②滑片的位置保持不动，再将开关S1拨到另一个触点读出电压表的示数为U2；
③小灯泡正常发光时功率的表达式P＝_____（用U1、U2、R0表示）。
五、计算题（本大题共2小题，共13分）
23．如图所示，电源电压恒为220V，R1和R2均为定值电阻，电阻R1的阻值为44Ω，只闭合开关S时，电路消耗的电功率P为440W，S、S1都闭合时电路消耗的电功率为P′。求：
电阻R2的阻值； 电功率P′。
24．如图所示，吴忧同学在用滑轮组匀速提升重为物体的过程中，对绳子施加拉力的方向始终竖直向下，此时他对水平地面的压强为；该滑轮组的机械效率为，他双脚与水平地面的接触面积为，求：（不计绳重和摩擦）
（1）他对绳子的拉力；
（2）动滑轮的重；
（3）该同学的重力．
六、综合能力题（本大题共3小题，共18分）
25．2015年10月，我国研发的平流层飞艇“圆梦”号（如图甲）首飞成功．飞艇依靠浮力可升到20km高的平流层，其推进系统有太阳能电池提供能量．推进器产生的推力与气流对飞艇的水平作用力平衡，可使飞艇长时间悬停．
飞艇气囊内的气体密度比艇外的空气密度______（选题“大”、“小”）．若飞艇的气囊体积为3×104m3，则飞艇在平流层受到的浮力约为_______N．（平流层空气密度取 0.06kg/m3，g取10N/kg）飞艇悬停时，推进器将空气推向后方获得向前的推力，说明_______________________；飞艇所受空气阻力与风速的关系如图乙，推进器的功效（功效是指推进器的推力与功率的比值）为0.01N/W，当平流层风速为40m/s时，飞艇推进器的功率为________W．
26．海基潜射导弹是指从潜伏于水下的潜水艇上发射导弹的一种先进的大型武器．图中是海基潜射导弹发射时的图片．
（1）导弹发射时，导弹内的高能燃料燃烧会产生高温高压的气体向下喷射，推动导弹加速向上运动，导弹的___能不断增加
（2）请在图中画出导弹出水后受力示意图（空气阻力不计）．
（________）
（3）导弹发射后，潜艇的浮力______（增大、减小、不变），此时，若潜艇要继续保持潜行状态不被敌人发现，应当向水仓中________（“注入”、 “排出”）适量的水．
27．蒸蛋器是采用通电发热盘加热水后，利用盘内产生水蒸气把鸡蛋蒸熟的，如图所示．
(1)鸡蛋煮熟过程中温度升高，内能增加，是通过_____方式实现的．
(2)在标准大气压下，向蒸蛋器内加入质量未50g初温为20℃的水，通电后将水加热至沸腾，在上述过程中，水的内能增加了_____J〔c水=4.2×103J/(kg·℃)〕．
(3)在没有其他用电器接入电路的情况下，把6只鸡蛋蒸熟时间为6min，家中电能表(如图)指示灯闪烁了96次，则此蒸蛋器的功率为_____W．
(4)与传统的煮蛋相比，用蒸蛋器蛋要熟得快些，主要原因是_____．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、图中有电池，是电动机原理图；
B、图中有学生电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力；
C、是奥斯特实验，说明通电导线周围存在磁场；
D、图中没有电池，是电磁感应现象实验．
2、B
【解析】
A．当R2的滑片P置于最左端时，只闭合S1，只有灯泡的简单电路，小灯泡正常发光，说明灯泡两端的电压为电源电压，故U=U额=6V，故A正确，不符合题意；
B．小灯泡正常工作时的电阻：RL==7.5Ω，小灯泡的电阻与温度有关，不正常发光时电阻不是7.5Ω，故B错误，符合题意；
C．滑片P置于最右端，只闭合S2，电路为电阻R1和R2串联的电路，电路的总功率P==1.2W，故C正确，不符合题意；
D．滑片P置于最左端，闭合S1、S2，电路为灯泡L和电阻R1并联的电路，灯泡正常发光，灯泡的功率PL=P额=4.8W，R1的功率P1==3.6W，总功率P总=PL+P1=4.8W+3.6W=8.4W，故D正确，不符合题意．
3、C
【解析】
由图R1与R2串联，驾驶员呼出的酒精气体浓度越大，气敏电阻R2的阻值越小，电路中总中总电阻变小，由I=，电源电压一定，总电阻变小，电路中电流变大．根据串联电路中电流处处相等，所以通过R1、R2电流都变大；由U=IR，定值电阻R1两端的电压变大，即电压表示数变大，所以U2=U﹣U1，R1电压变大，R2电压变小．故ABD错误，C正确．
4、A
【解析】
A、水中的倒影，属于平面镜成像，是由光的反射形成的，故A符合题意；
B、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散，所以说雨后的天空出现彩虹是由光的色散形成的，故B不符合题意．
C、海市蜃楼是光在不均匀的空气中传播时发生折射形成的，故C不符合题意．
D、日环食是由于光的直线传播，月亮转到了地球和太阳之间，月亮挡住了太阳照向地球的光，月球较小而不能全部遮掩太阳形成的，所以我们就看不见全部的太阳，只看到部分太阳的光环，故D不符合题意．
5、C
【解析】
A、此款手机为折叠屏幕，说明了柔性LED的硬度较小，故A正确，不符合题意；
B、柔性LED的表面透光性好，这样能看清手机画面，故B正确，不符合题意；
C、利用双金属外壳是为了增加其安全性，不是利用金属的导电性好，故C错误，符合题意；
D、石墨烯具有高导热性，所以用石墨烯来散热，故D正确，不符合题意。
6、B
【解析】
方法一：滑动变阻器滑片自a向b移动的过程中，R2的电阻变大→电路的总电阻就变大→由于电源电压不变，导致电路中的总电流变小→电流表A示数变小→依据U1=IR1，R1不变，I变小，所以U1变小→电压表U1示数变小→依据U2=U-U1，电源电压U不变，U1变小，所以U2变大．
方法二：串联电路中，即电压与电阻成正比，当滑动变阻器滑片自a向b移动的过程中，R2占总电阻的比例增大，分得电压也增大；R1占总电阻的比例减小，分得的电压也减小；电路中的电流随总电阻的增大而减小．
故选B．
7、D
【解析】
因为时物体漂浮，时物体悬浮，所以乙杯中盐水的密度大于甲杯中盐水的密度，因为，且两杯中液面相平，所以乙杯底的压强大于甲杯底的压强，故A错误．因为两杯中液面相平，由可知，甲杯内液体的重力较小，所以甲杯子对桌面的压力较小；又根据可知，甲杯子对桌面的压强较小，故C错误；由图可知，鸡蛋在甲、乙两杯中分别处于漂浮和悬浮状态，所以物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以同一只鸡蛋在两杯中受到的浮力相等，都等于鸡蛋的重力，故B错误，D正确．
二、填空题（本大题7小题，共21分）
8、直线传播 左 不变
【解析】
光在同一种均匀介质中是沿直线传播的，所以无水时激光沿直线射到水槽底部，向水槽中注入适量水后，光在界面上发生折射，光由空气斜射入水或玻璃介质中时，折射角小于入射角，即光线偏向法线，故水槽底部光斑移动到O点的左侧，继续沿水槽壁缓慢注水，在此过程中，入射角不变，所以折射角也不变．
考点： 光的折射
9、开关 变阻器 用电器 不变 方向
【解析】
（1）电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实相当于一个开关；电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，说明这右手把能改变电路中的电流，这右手把实质相当于一个滑动变阻器；给电动车的电瓶充电时，是将电能转化为化学能，此时电瓶相当于用电器；
（2）根据能量守恒定律可知，在能量的转化和转移过程中，所有的能量总和是不变的；散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有方向性。
10、虚 ，3 ， 音色
【解析】
试题分析：根据平面镜成像特点可知，像与物体是等大的，像和物距离平面镜的距离是相等的，像是虚像；所以像到平面镜的距离也是1.5m，像与她之间的距离是1.5m+1.5m=3m；音色反映了声音的品质与特色，我们在电话中听到熟人说话可辨别对方是谁，是靠辨别对方发出的声音的音色，所以小美是根据声音的音色辨别出是小玲的．
考点：平面镜成像的特点；音色
11、8.50折射运动状态0.8×103
【解析】
（1）由图乙可知，刻度尺的最小分度值是1mm，铅笔的长度是8.50cm；
（2）将铅笔斜放在注水的碗中，铅笔反射的光线经过水面后发生折射，光线进入人的眼睛，我们会发现铅笔向上弯折，看到的是筷子的虚像；
（3）用橡皮筋可以轻易拉动书，书由静止开始运动说明力可以改变物体的运动状态；
（4）设浸入水中的长度为4h，浸入液体的长度为5h，横截面积为s，根据两次都漂浮，铅笔的重力等于排开液体的重力，ρ水gV排水＝ρ液gV排液，ρ水g×s×4h＝ρ液g×s×5h，
ρ液＝ρ水＝×1.0×103kg/m3＝0.8×103kg/m3。
12、电压表 R2 电流
【解析】
试题分析： 在分析电路连接情况时，电压表的内阻很大，相当于开路；电流表的内阻很小，相当于短路．题中当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是电压表，乙是电流表，电流表与所测电路串联，故所测的是电阻R2的电流．
【考点定位】电路的连接方式及电压表、电流表的使用．
13、6 1.2 3.75
【解析】
由图知道，水平拉力F与弹簧测力计的拉力是相等的，所以，拉力F=3N；由于使用动滑轮省一半力，所以拉力F是摩擦力的一半，即摩擦力大小是：f=2F=2×3N=6N；由于使用动滑轮省一半力，但要多移动一半的距离，所以绳子自由端运动的速度是物体A运动速度的2倍，即v绳 =2vA =2×0.2m/s=0.4m/s，所以，拉力F的功率：=3N×0.4m/s=1.2W；当机械效率为80%时，即=80%，所以，拉力是：=3.75N。
14、并联内
【解析】
路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各电脑之间互不影响，所以各接口之间是并联的；工作时间长了，外壳发烫，是由于电能转化成了热能．
三、作图题（共7分）
15、
【解析】
先作出入射光线和法线，然后过反射点根据反射定律画出反射光线；再过折射点画出法线，并根据光从水中射入空气中时，折射角大于入射角，画出折射光线；如图所示：
16、
【解析】
画出大小表示10N的标度，然后过物体重心作竖直向下、大小为20N的重力，如图所示：
17、
【解析】
过入射点O作垂直于界面的法线，根据反射角等于入射角画出反射光线；根据折射角小于入射角画出折射光线．如图所示：
四、实验题（本大题共5小题，共20分）
18、 R断路 0.4 2 电压不变时，电流与电阻成反比 只闭合S，读出电流表示数I2
【解析】
（1）原电路中，电压表电流表串联后再与R并联是错误的，电流表应与R串联，电压表与R并联，改正后如下所示：
（2）改正后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表示数接近于电源电压，若电路只有一处故障，其故障是R断路；
（3）排除故障后，把5Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.4A；
（4）在（3）中，由欧姆定律，电阻的电压为：
U＝IR＝0.4A×5Ω＝2V，研究电流与电阻关系时，要控制电阻的电压不变，故把5Ω的电阻先后换成10Ω、20Ω的电阻，闭合开关，调节滑动变阻器的滑片，使电压表的示数保持2V不变，该实验得出的结论是：电压不变时，电流与电阻成反比；
（5）实验完成后，小谢发现实验台上有一个阻值标号不清的电阻，他设计了图丙所示的电路，只用一只电流表，测出了未知电阻Rx的阻值．（R0为已知）
①同时闭合开关S、S1，读出电流表示数I1；
②只闭合S，读出电流表示数I2；
③在①中，电流表测两电阻并联的电流；在②中电流表测待测电阻的电流，根据并联电路各支路互不影响，故通过R0的电流为：
I0＝I1﹣I2；
由欧姆定律，定值电阻的电压，即电源电压：
U＝I0R0＝（I1﹣I2）R0；
未知电阻：
Rx＝＝．
19、 灯泡断路 0.15 S2 S、S1 3.8 1.1
【解析】
（1）由小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右由欧姆定律求灯的额定电流确定电流表选用小量程与灯串联在电路中，开关串联在电路中；
（2）若电流表示数为0，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；根据电流表选用的量程确定分度值读数，根据P＝UI求灯的额定功率；
（3）根据P＝UI，求额定功率，在没有电流表情况下，测灯的额定电流是关键，先使灯与变阻器串联，让灯正常发光，保持滑片位置不动，通过开关的转换，使定值电阻与变阻器串联，根据串联电路电压的规律和分压原理可得出变阻器连入电路中的电阻，在第1次操作中，根据串联电路电压的规律和欧姆定律可求灯的额定电流，从而求出灯的额定功率．
【详解】
（1）小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右，灯的额定电流约为： ，故电流表选用小量程与灯串联在电路中，开关串联在电路中，如下：

（2）经分析，小明闭合开关后，发现灯泡不亮，电流表无示数，而电压表有示数，则故障可能是灯泡断路．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，则小灯泡额定功率为：P＝UI＝2.5V×0.3A＝0.15W．
（3）小华重新设计了一种测量U额＝3.8V小灯泡额定功率的电路，如图丙所示．电源电压保持不变，R0为10Ω的定值电阻，完成下列步骤：
②断开开关S2，闭合开关 S、S1，移动滑动变阻器滑片P，使电压表的示数为3.8V，小灯泡正常发光；
③保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为4V；
④在③中，定值电阻与变器串联，因电压表示数为4V，根据串联电路电压的规律，变阻器的电压为：6V﹣4V＝2V，由分压原理，变阻器连入电路中的电阻：R滑＝×10Ω＝5Ω，在②中，根据串联电路的规律和欧姆定律，灯的额定电流： ，
小灯泡的额定功率为P额＝U额IL＝3.8V×0.44A＝1.1W．
故答案为（1）如上；（2）灯泡断路 0.15；
（3）②S2； S、S1； 3.8； ④1.1．
本题测灯的额定功率，考查电路的连接、故障分析、电流表读数和功率的计算及设计实验方案测额定功率的能力．
20、（1）
（2）见解析
（3）
【解析】
根据题中“请你合理选用器材设计一个实验，较精确测出未知电阻Rx的阻值．”可知，本题考查设计实验测未知电阻的阻值．根据题目提供的器材，利用串联分压原理和欧姆定律设计实验步骤完成实验．
【详解】
（1）由于电源电压为3V，而电阻Rx的阻值约为800Ω，根据欧姆定律电路中的电流太小．为了较精确测出未知电阻Rx的阻值，可以利用阻值与Rx相差不大的电阻箱串联，利用串联分压的知识测得Rx的阻值．电路如图所示：
（2）主要实验步骤及所需测量的物理量：
按照电路图连好电路，调整电阻箱的旋盘，使电压表的数值适当，记下电压表示数为，电阻箱的数值为．
（3）由电路图可知，未知电阻Rx与R2串联，通过R2的电流：，
未知电阻Rx两端的电压：Ux=U源-U0，
所以未知电阻的阻值：．
21、112.8 ﹣12 反射角等于入射角 光路是可逆的 前
【解析】
（1）由图1知，标尺的分度值为 0.2g，所以物体的质量：m＝100g+10g+2.8g＝112.8g。
由图2知，温度计上一个小格代表的温度是 1℃，即此温度计的分度值为 1℃； 液柱的最高处在“0”以下，所以显示的温度低于 0℃，为﹣12℃。
（2）作出光源 E 关于平面镜的对称点 E′，E′即为光源 E 在平面镜中所成的像。如图所示：
∠i 为入射角，∠r 为反射角，比较∠i 与∠r 的大小可得：在光的反射中，反射角等于入射角；
在图 3 所示的实验中如果让光沿 FO 方向射到镜面，会发现反射光沿 OE 方向射出，这表明在反射现象中，光路是可逆的。
根据光的反射定律可知，反射光线、入射光线与法线在同一平面内，由图可知，纸板向后倾斜，未与平面镜垂直，此时反射光线应与入射光线在同一平面内，故反射光线在纸板前。
22、 小灯泡短路 A 1.25 2 U1×
【解析】
（1）滑动变阻器与灯泡串联，电压表与灯泡并联，如图所示：
（2）闭合开关，灯泡不亮，电流表有示数，说明电路是连通的，因为电压表示数为零，分的电压为零，则该处电阻为零，故灯泡短路；
（3）图乙中电压表选用0﹣3V的小量程，分度值为0.1V，电压大小为1.4V；
灯在额定电压下正常发光，电压表示数为1.4V时，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A端移动到合适位置，直到电压表示数为额定电压2.5V。
灯泡的额定功率为：P＝UI＝2.5V×0.5A＝1.25W；
（4）①接好实验电路，闭合开关S，将S1拨到触点2，移动滑片，使电压表的示数为灯泡的额定电压U1；
②滑片的位置保持不动，再将开关S1拨到另一个触点读出电压表的示数为U2；
③由串联电路特点和欧姆定律可得，此时电路中的电流I＝，由P＝UI可得，小灯泡正常发光时功率的表达式为：P＝U1×。
五、计算题（本大题共2小题，共13分）
23、（1）66Ω；（2）1100W。
【解析】
（1）只闭合开关S时，电阻R1、R2串联，由P=UI得I===2A，R总===110Ω，R2=R总-R1=110Ω-44Ω=66Ω；
（2）开关S、S1都闭合时，只有R1接入电路，功率P′=UI′=220V×=1100W。
24、（1）N（2）（3）
【解析】
（1）由图可知，绳子的股数n=2，根据可得，
他对绳子的拉力
（2）由可得，动滑轮重
．
（3）因为他对地面的压力和地面的支持力是相互作用力，大小相等，所以
则人的重力
答：（1）他对绳子的拉力为480N；（2）动滑轮的重力为240N；（3）该同学的重力为680N；
六、综合能力题（本大题共3小题，共18分）
25、小 1.8×104N 力的作用是相互的 1.44×105W
【解析】
（1）飞艇能够在空气上浮，根据浮沉条件，说明气囊内的气体密度比艇外的空气密度小；飞艇排开空气的体积与气囊体积相等，即V排=3×104m3，则飞艇在平流层受到的浮力约为F浮=ρ空气gV排=0.06kg/m3×10N/kg ×3×104m3=1.8×104N．
（2）因物体间力的作用是相互的，所以推进器将空气推向后方就能获得向前的推力，使飞艇悬停；由乙图图像可知，飞艇受到的阻力与风速的平方成正比，设f=kv2，则k=，将图像中（800，720）的点带入得：k===0.9N/（m/s）2，则飞艇受到的阻力与风速的关系为：f=0.9N/（m/s）2v2，当风速为v=40m/s时受到的阻力为f=0.9N/（m/s）2v2=0.9N/（m/s）2×（40m/s）2=1440N，因此时飞艇悬停，所以水平方向上推力等于阻力，即推力F=f=1440N．因推进器的功效为=0.01N/W，则飞艇推进器的功率为P===1.44×105W．
26、机械 不变 注入
【解析】
（1）导弹加速向上运动，质量不变，速度增大，动能增大，高度变大，重力势能增大，机械能包括动能和势能，所以机械能增大；
（2）导弹出水后，加速上升，受力不平衡，受的向上的推力大于向下的重力，从重心沿竖直向下和竖直向上分别画出重力和推力的示意图，如图所示：
（3）导弹发射后，潜艇排开液体的体积不变，根据F浮=ρ液gV排可知浮力不变，受到的重力减小，浮力大于重力，潜艇要继续保持潜行状态不被敌人发现，需要使潜艇受到的浮力等于重力，所以需要对两侧水箱进行充水．
27、热传递 1.68×104 300 水蒸气遇冷液化放热
【解析】
（1）蒸蛋器在工作时将电能转化为水的内能，使水的温度升高汽化为水蒸气，水蒸气上升遇到鸡蛋，通过热传递方式使蛋的温度升高，内能增加；
（2）水吸收的热量：Q吸=cm△t=4.2×103J/(kg•℃)×0.05kg×(100℃-20℃)=1.68×104J，水增加的内能等于水吸收的热量等于1.68×104J．
（3）由电能表铭牌可知，电能表闪烁96次消耗的电能：W=kW•h×96=0.03kW•h，蒸蛋器的功率：P===0.3kW=300W．
（4）蒸蛋器在工作时将电能转化为水的内能，使水的温度升高汽化为水蒸气，水蒸气上升遇到鸡蛋，一方面通过热传递使蛋的温度升高，另一方面水蒸气遇冷的鸡蛋液化成小水珠，液化放热，鸡蛋有两个途径得到热量，鸡蛋更容易蒸熟．
序号
∠i
∠r
1
30°
30°
2
45°
45°
3
60°
60°
