2026届庆阳市初中物理毕业考试模拟冲刺卷（含答案解析）

这是一份2026届庆阳市初中物理毕业考试模拟冲刺卷（含答案解析），共19页。试卷主要包含了以下操作中，不能改变音调的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．舰载直升机完成任务返航，要降落在航空母舰上，在直升机减速下降靠近航母甲板的过程中
A．惯性变大B．动能变小
C．重力势能不变D．机械能不变
2．下列工具、物品或设施中，使用时利用了大气压强的是（ ）
A．天平B．塑料吸盘C．船闸D．密度计
3．关于能源、材料和粒子，下列说法中正确的是
A．电饭锅用超导材料做加热器可以大大提高电能转化为内能的效率
B．原子核式结构模型是卢瑟福根据科学猜想建立起来的
C．破镜难以重圆，是因为分子间存在斥力
D．太阳能、风能、核能是可再生能源
4．下列有关声现象知识应用的说法正确的是（ ）
A．超声波可以将人体内的结石击成细小的粉末，这是利用声波可以传递信息
B．发生地震时，声学仪器能接收到地震产生的超声波从而确定地震的方位和强度
C．音乐家贝多芬失去听觉后是利用骨传导的方式继续创作的
D．演奏同一乐曲时，人能分辨出二胡和小提琴发出的声音，主要是因为它们的响度不同
5．关于压力和压强，下列说法错误的是
A．水坝建成上窄下宽的形状，是由于水对坝的压强随深度的增加而增大
B．飞机的机翼能获得向上的升力，是利用了流体速度越大的地方压强越小的原理
C．大气压强随着海拔高度的增加而增大
D．刀刃磨得很锋利，是为了增大压强
6．用图3甲、乙两种方式匀速提升重为100N的物体，已知滑轮重20N、绳重和摩擦力不计．则
A．手的拉力：F甲=F乙；机械效率：η甲=η乙
B．手的拉力：F甲＜F乙；机械效率：η甲＜η乙
C．手的拉力：F甲＞F乙；机械效率：η甲＜η乙
D．手的拉力：F甲＞F乙；机械效率：η甲＞η乙

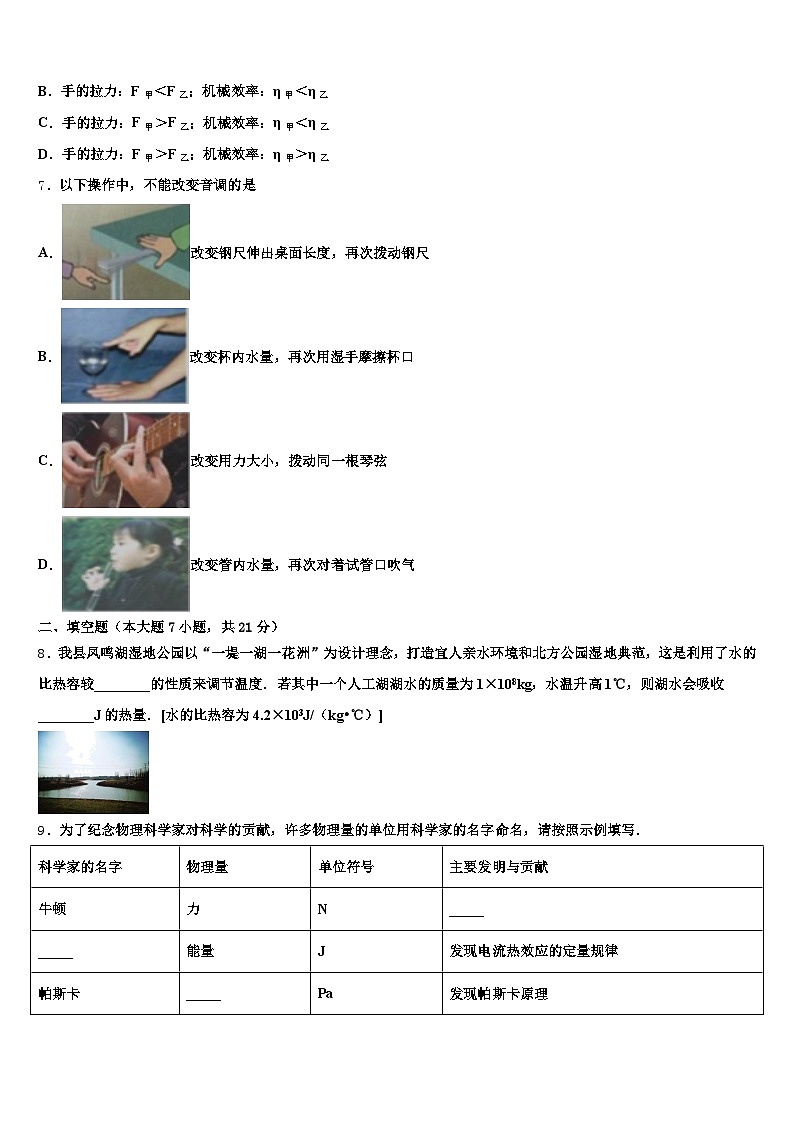

7．以下操作中，不能改变音调的是
A．改变钢尺伸出桌面长度，再次拨动钢尺
B．改变杯内水量，再次用湿手摩擦杯口
C．改变用力大小，拨动同一根琴弦
D．改变管内水量，再次对着试管口吹气
二、填空题（本大题7小题，共21分）
8．我县凤鸣湖湿地公园以“一堤一湖一花洲”为设计理念，打造宜人亲水环境和北方公园湿地典范，这是利用了水的比热容较________的性质来调节温度．若其中一个人工湖湖水的质量为1×108kg，水温升高1℃，则湖水会吸收________J的热量．[水的比热容为4.2×103J/（kg•℃）]
9．为了纪念物理科学家对科学的贡献，许多物理量的单位用科学家的名字命名，请按照示例填写．
10．如图所示,AOB为一轻质杠杆,O为支点 ,AO=OB．在杠杆右端A处用细绳悬挂重为G=16N的物体,当AO段处于水平位置时,为保持杠杆平衡,需在B端施加最小的力为F1=_______N;若作用在B端一个力F使杠杆AOB匀速转动，当BO段在水平位置时保持杠杆平衡,这时在B端施加最小的力为F2 ______F1 (选填“” )
11．电子式电能表表盘上标有“3200imp/（kw•h）”字样（imp表示闪烁次数）．将某用电器单独接在该电能表上正常工作30min，电能表指示灯闪烁了320次，该用电器在上述时间内消耗的电能为____kw•h，该用电器的额定功率是____W．
12．小甘家的电能表如图所示，他家能同时工作的用电器的总功率不宜超过________W．若单独将某一用电器接入电路工作时，测得电能表的转盘在6min内转过了30转，则该用电器的功率是__________W．
13．如图，物体的直径为_____m。
14．把图所示实验中观察到的弹簧秤和量筒的示数记录在表格中，并计算出相应的物理量．
从实验得到结论是：_____．
三、作图题（共7分）
15．根据平面镜成像特点，请在图中画出物体AB在平面镜中所成的像A′B′．
（______）
16．如图所示，小刚用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．
17．要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法．
（____）
四、实验题（本大题共5小题，共20分）
18．如图甲是“探究水沸腾时温度变化的特点”的实验装置。
（1）图甲实验装置的组装顺序应为_____（选填“自上而下”或“自下而上”）。
（2）实验中某次温度计的示数如图乙，为_____℃．根据实验数据绘制的水的温度随加热时间变化的图象如图丙，由图可知本实验中水的沸点为_____℃。
（3）撤去酒精灯后，水仍能继续沸腾一小段时间，其原因是_____。
19．物理兴趣小组的同学们想探究通过导体的电流与电压的关系．实验室有电源、电压表、电流表、滑动变阻器、规格不同的定值电阻、开关和导线等器材各若干供同学们选择，实验所用电路如图所示．
（1）他们测得多组数据记录在表一中，在给定的坐标纸上作出图象，分析得出了结论．在与其他组交流时发现虽然各小组作出的图象都是正确的，但是在相同的坐标纸上有些小组的图象却明显不同．请你利用表中数据在右图中作出I﹣U图象，并回答造成这种不同的原因：____．
（2）接着小组同学拿来5 Ω、10 Ω、15 Ω的三个定值电阻，探究“电流与电阻的关系”，实验中数据读取准确无误．
①由于操作不当，导致表二中第____次实验的数据存在错误，出错的原因是____．
改正表二的错误后，分析数据我们得到的结论是____
②记录第1次实验数据时，定值电阻与滑动变阻器消耗功率的比值a；记录第2次实验数据时，定值电阻与滑动变阻器消耗功率的比值b；则a____b (大于/小于/等于”)．
20．如图，小明同学测牛奶和食盐水密度的实验．
（1）假如小明按下面顺序的实验步骤测量牛奶的密度：
①把天平放在水平桌面上，调节横梁平衡：
②用天平测出烧杯的质量；
③将适量的牛奶倒入烧杯，测出烧杯和牛奶的总质量；
④将烧杯中的牛奶全部倒入量筒，测出体积V．
按上述步骤进行实验，牛奶密度的测量值与真实值相比会_____，（选填“偏大”“偏小”或“不变”）为了使测量结果更加准确，上述实验步骤的顺序应该调整为_____（填实验步骤序号）．
（2）根据小明实验顺序及图甲和图乙数据，计算出牛奶的密度为_____．
（3）实验中不小心打碎了量筒，在此情况下，小明利用两个相同的杯子、水、食盐水、记号笔和托盘天平，因为没有量筒无法测量食盐水的体积，小明借助水和食盐水的体积相等的方法，按图丙所示的实验步骤用天平测得m1＝52.0g，m2＝132.0g，m3＝141.6g，结合实验步骤图可计算出食盐水的密度为_____．
21．小英想测一石块的密度．
（1）先用天平测石块的质量，右盘内砝码及游码的位置 如图甲所示，则石块的质量为____ g，利用量筒和水测出石块的体积为10cm1，由此可计 算出石块的密度是___________kg/m1．
（2）小英又想探究浮力是否与液体的密度有关？她调制了密度为1.1g/cm1的盐水，将该 石块用细线悬吊在如图乙的弹簧测力计下，分别浸没在水和盐水中并读出弹簧测力计的示数 进行比较．小英______（“ 能” 或“ 不能” ）得出浮力与液体密度有关的结论，理由是：_______
（1）小明学习了浮力知识后，想利用浮力的知识来测量密度，设计了如下实验：
a．量筒中倒入适量的陈醋，读出体积V1
b．将石块用细线悬吊在弹簧测力计下，记下测力计示数F1
c．将石块浸没在陈醋中，记下弹簧测力计示数F2和量筒中液面对应的刻度V2
分析小明的设计，下列说法正确的是_____
A．只能测出小石块的密度
B．只能测出陈醋的密度
C．小石块和陈醋的密度都能测出
D．小石块和陈醋的密度都不能测出
22．在测定额定电压为3.8V的小灯泡 （电阻大约为10Ω）额定功率的实验中，小明连接了如图甲所示的电路，其中电源电压为6V且保持不变．
（1）请将实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）．
（_____）
（2）若有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A）三个滑动变阻器可供选择，则应该选择变阻器_____（填“A”、“B”或“C”）连入电路，才能保证实验顺利进行．
（3）在实验中，若电压表示数为2V，则小灯泡的实际功率_____额定功率（填“大于”、“小于”或“等于”）；在此基础上，为了能测量小灯泡的额定功率，必须将滑片P向_____（填“A”或“B”）端移动，当电压表的示数为_____V时小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为_____W．
（4）小明根据测量小灯泡实际功率的多组实验数据，作出了I﹣U图象，如图丙所示．结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压_____（填“成”或“不成”）正比，这是因为_____．
五、计算题（本大题共2小题，共13分）
23．高速公路已广泛应用ETC收费系统，可对过往车辆无需停车即能实现收费的电子系统．如图是某告诉公路入口处对的ETC通道示意图．现有一辆总质量的汽车，在进入ETC收费岛区域前处开始减速，经后运动至ETC收费岛（图中阴影区域）边界，然后再经匀速通过ETC收费岛，其长．不计车长．

（1）求汽车从减速开始到离开ETC收费岛全过程的平均速度大小；
（2）若汽车在ETC收费岛匀速行驶所受阻力为车重力的倍，求汽车通过ETC收费岛牵引力所做的功．
24．一边长为0.1m的实心正方体重为8N，用水平向右的拉力F使其在沿水平面匀速运动了5m，拉力F做的功为20 J．(ρ水＝1.0×103 kg/m3，g＝10N/kg) 求：正方体对水平面的压强；正方体受到的摩擦力；将该正方体投入足够深的水中，静止时它受到的浮力．
六、综合能力题（本大题共3小题，共18分）
25．某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。其筒化等效电路如 图所示，此时处于空挡位置。闭合开关 S，旋钮绕 P 转动，实现挡位转换，旋至 1 挡时 R1、R2 同时工作， 洗衣机处于加热状态；旋至 2 挡时 R2 和电动机同时工作，洗衣机处于保温洗涤状态。R1 和 R2 均为电热丝， 其阻值不受温度影响，R1=22Ω，主要参数如下表。[c 水=4.2×103J/(kg•℃)]
“防电墙”是在洗衣机内部形成永久性电阻。发生漏电时，电流依次经防电墙和人体流入大地，若人体 的最大电阻为 1×105Ω，防电墙技术______（能、不能）保证人的安全。洗衣机内注入 10kg 的水，在额定电压下连续加热 1050秒，水温由 20℃上升到50℃，此过程中的加热效率是多少__________？R2 阻值是多少 _________？洗衣机处于保温洗涤状态时，干路电流是多少______？
26．阅读短文,回答问题
空气的动力
空气动力是指空气与物体做相对运动时作用在物体上的力,简称气动力.当我们快速地松开鼓起来的气球时,气球会“嗖”的一下飞出去了,这时气球获得了气动力.我们再观察一个实验:如图甲所示,将一个针管的活塞推到底端,并通过一个胶管与一个吹了气的气球相连.用力挤压气球,发现活塞被顶起.这个实验说明空气作为动力对活塞做了功.
被压缩的气体压强变大,能对外做功.那么在生活中是否能将空气作为一种“能源”,变成一种推进物体前进的动力呢?经过长时间探索,人们已经成功制造出多种使用压缩空气为动力,推动叶片或者活塞运动的发动机,即叶片式、活塞式空气发动机.
图乙是某新型的以空气发动机为动力的汽车.它共有4个压缩空气缸,总容量为90L,可储存标准大气压下90m3的空气,其设计最高速度可达154Km/h,平均每加一次气能行驶200Km或10h.压缩空气动力汽车的充气方式有两种:一是使用车辆自带的空气压缩机,使用家庭电路作为电源,就可在4个小时内完成充气;二是到指定的加气站,可在短短3分钟内完成充气.由于空气发动机不直接使用燃料,因而具有体积小、结构简单、维修成本低、操控方便、“零”排放的优点.即使因为技术不成熟导致某些缺点,在科学界引起不小的争议,但这项技术仍然具有广阔的发展空间.
根根据上述材料,回答下列问题: 压缩空气动力汽车与汽油机汽车相比优点是________ (说出一点即可) 汽油机是利用内能做功的,图丙所示是四冲程汽油机的_______冲程.
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程分析上文,下面说法正确的是________ (正确的选项多于一个).
A．松开鼓起来的气球时,气球飞出去,这是因为物体间力的作用是相互的
B．空气动力汽车工作时将内能转化为机械能
C．以空气发动机为动力的汽车,靠气缸内空气燃烧产生能量
D．空气动力汽车工作时不会有能量的损失 资料表明,空气发动机排出的尾气温度低于周围空气的温度,对于产生此现象的原因,请你提出一条合理的解释________。
27．如图甲所示，设闭合电路中的电流为I，外部电路的等效电阻为R，电源内部电阻为r(r为定值)，电源电动势为E，根据串联电路电压特点有E=IR+Ir。现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC、BC两直线所示。
电压表V1、V2的示数与电流表A的示数的变化图线分别为(丙)图中的哪一条?并加以说明。 请你计算出变阻器的总电阻R1的大小。
小贴士
电源两极间存在电压。实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E”
表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A、惯性大小只与质量有关，与速度无关，质量不变，惯性不变，故A错误；
BCD、直升机减速下降过程中，高度减小，重力势能减小；速度减小，动能减小；机械能为动能和势能的和，故机械能减小；故B正确，CD错误。
2、B
【解析】
A．天平 是利用了等臂杠杆的原理，不符合题意；
B．.塑料吸盘是利用了大气压强的原理，符合题意；
C．船闸是利用了连通器的原理，不符合题意；
D．密度计是利用了物体的漂浮条件，不符合题意．
3、B
【解析】
A.超导体没有电阻，通电后不会发热，因此不能用在电饭锅上，故A错误；
B. 由物理学史的知识可知，原子核式结构模型是卢瑟福根据α粒子散射实验提出的，故B正确
C. “破镜难重圆”是因为破镜碎片间的距离没有达到分子相互作用的距离，不是因为分子间存在着排斥力，故C错误；
D. 太阳能、风能是可再生能源，核能是不可再生能源，故D错误．
4、C
【解析】
A．超声波可以将人体内的结石击成细小的粉末，这是利用声波可以传递能量的特点，故A错；
B．地震波是次声波，而不是超声波，故B错；
C．声音可以通过固体、液体和气体传播，音乐家贝多芬失去听觉后是利用骨（固体）传导的方式继续创作的，故C正确；
D．分辨不同乐器的声音，是利用声音的音色不同，而不是响度，故D错；
应选C．
5、C
【解析】
A．水坝建成上窄下宽的形状，是由于水对坝的压强随深度的增加而增大，水坝下部承受的压强大，故A正确。
B．飞机的机翼能获得向上的升力，是利用了流体流速越大压强越小的原理，故B正确。
C．大气压强随着海拔高度的增加而减小，故C不正确，符合题意为答案。
D．刀刃磨得很锋利，是通过减小受力面积来增大压强的，故D正确。
6、D
【解析】
由图可知，甲滑轮是定滑轮，使用该滑轮不省力，所以拉力等于物体的重力；乙滑轮是动滑轮，使用该滑轮可以省一半的力，即拉力等于物体和滑轮总重力的一半，则手的拉力：F甲＞F乙；两幅图中的W有是克服物体重力做的功是相同的，但乙图中拉力做功要克服动滑轮的重力做功，比甲图中做的总功要多，所以结合机械效率公式可知，有用功相同时，总功越大的，机械效率越小；
所以选D．
7、C
【解析】
A．钢尺伸出桌面的长度不同振动的频率不同，则音调不同，故A不符合题意；
B．用湿手摩擦杯口，水量不同振动的频率不同，发生的音调不同，故B不符合题意
C．改变用力大小，拨动同一根琴弦，改变的是振幅，振幅不同，则响度不同，故C符合题意；
D．对着试管口吹气，管内水量不同振动的快慢不同，所以声音的音调不同，即可以改变发声的音调，故D不符合题意；
二、填空题（本大题7小题，共21分）
8、大4.2×1011
【解析】
因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，能有效调节气候；
水吸收的热量：
Q吸=cm△t=4.2×103J/(kg⋅℃)×1×108kg×1℃=4.2×1011J，
9、牛顿第一定律 焦耳 压强
【解析】
牛顿是著名的物理学家，他对力学的贡献是非常大的，他发现了万有引力定律、牛顿第一定律、牛顿第二定律和牛顿第三定律为力学奠定了坚实的基础．同时光的色散也是牛顿发现的；力的单位是牛；
英国物理学家焦耳做了大量实验，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，得出Q＝I2Rt．为了纪念他做出的贡献，人们将他的名字命名为热量（能量）的单位；
加在密闭液体上的压强能大小不变的被液体向各个方向传递，这就是著名的帕斯卡原理，是由法国物理学家帕斯卡发现的，人们将他的名字命名为压强的单位．
10、16N 小于
【解析】
如图，阻力和阻力臂一定时，动力臂最大，则动力最小，以B为作用点时，把OB当作力臂时最长，则动力最小，最省力，因为，所以此时两力臂相等，则动力也为16N，即；
作用在B端一个力F使杠杆AOB匀速转动，当BO段在水平位置时保持杠杆平衡时，AO偏离水平位置，此时阻力臂变小．根据杠杆平衡条件，阻力不变，阻力臂变小，动力臂不变，则这时在B端施加最小的力为F2也将变小，即．
11、0.1 200
【解析】
电能表是测量家庭电路中消耗电能多少的仪表．
3200imp/（kW•h）的含义是：电路中每消耗1kW•h的电能，指示灯闪烁3200次．
根据题目所给条件和电功率的公式P=，进行解答．
因为电路中每消耗1kW•h的电能，指示灯闪烁3200次．
所以当指示灯闪烁320次时，消耗的电能为W==0.1kw•h，
t=30min=0.5h
用电器的额定功率P===0.2kw=200W．
12、4400 100
【解析】
[1]由图可知电能表允许通过的最大电流为20A，所以同时工作的用电器的最大总功率
P=UI=220V×20A=4400W；
[2]电能表转30转消耗的电能:
所以用电器的功率为:
．
13、0.0110
【解析】
图中刻度尺的分度值为1mm，测量时起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，即物体长度＝3.10cm﹣2.00cm＝1.10cm＝0.0110m。
14、－40.98浸在液体里的物体受到向上的浮力，浮力的大小等于物体排开液体的重力
【解析】
由图可知，物体的重为：1.96N；
物体浸没在水中时，测力计的示数为：0.98N；
根据称重法测量浮力的原理知，物体受到的浮力为：
；
量筒中水的体积为100ml，物体浸没在水中时，总体积为200ml，物体排开水的体积为：
；
物体排开水的重力为：
；
可见：，即从实验中得出的结论是：浸在液体里的物体受到向上的浮力，浮力的大小等于物体排开液体的重力．
三、作图题（共7分）
15、
【解析】
分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：
16、
【解析】
重力和拉力的作用点都画在重心上，重力的方向是竖直向下的，拉力的方向与绳子的方向相同．故答图如下：
17、
【解析】
滑轮组的绕绳技巧：要最省力的绕法，可以从绳子的自由端开始绕绳，首先经过动滑轮，这样绕出来的一定是最省力的，如图：
四、实验题（本大题共5小题，共20分）
18、自下而上 92 98 石棉网的温度高于水的沸点，水还会继续吸热
【解析】
（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；按照自下而上的顺序进行；
（2）图乙中温度计的分度值为1℃，则该次温度计的示数为92℃；由图象丙知，水在第2min开始沸腾，沸腾时，不断吸收热量，温度保持98℃不变，所以本实验中水的沸点是98℃；
（3）酒精灯加热时，铁圈和石棉网的温度升高，高于水的温度，当移开酒精灯时，水还会从铁圈和石棉网吸收热量，继续沸腾一小段时间。
19、选取的定值电阻的阻值不同 三 没有控制电阻两端电压不变 见解析所示 等于
【解析】
（1）根据表格一中的数据利用描点连线法作出I-U图象，如下图所示：
实验中各小组所使用的定值电阻的阻值可能各不相同，所以，在相同的坐标纸上有些小组的图象却明显不同；
（2）探究“电流与电阻的关系”时，有控制变量法知道，需要控制电阻两端的电压不变，根据欧姆定律，由表二中的数据知道，第一次与第二次实验时，电阻两端的电压都是2V，而第三次不是，所以，第三次实验的数据存在错误；改正表二的错误后，分析数据我们得到的结论是：电压一定时，导体中的电流与其电阻成反比。
（3）设电源电压是U，第一次与第二次实验时电路中滑动变阻器接入电路的电阻分别是R滑1和R滑2，根据表格数据，由欧姆定律知道，U=I1（R1+R滑1），U=I2（R2+R滑2），所以，2 R滑1= R滑2；
由知道，第1次实验时，定值电阻消耗的功率是： ，滑动变阻器消耗的功率是：
第1次实验时，定值电阻消耗的功率是：，滑动变阻器消耗的功率是：
根据题意知道， a= ，b= ，又因为2 R滑1= R滑2，所以， ，即a=b。
20、偏大 ①③④② 1.02×103kg/m3 1.12×103kg/m3
【解析】
（1）按上述步骤进行实验，将牛奶倒入量筒中时，烧杯壁粘牛奶，致使牛奶不能全部倒入量筒，测得的体积V减小，质量准确，由 可知测得的密度偏大；正确做法：先测烧杯牛奶总质量，再将牛奶倒入量筒，测出体积，并测剩余烧杯牛奶的总质量，最后算出密度，所以实验步骤顺序应为：①把天平放在水平桌面上，调节横梁平衡；③将适量的牛奶倒入烧杯，测出烧杯和牛奶的总质量m2；④将烧杯中的牛奶全部倒入量筒，测出体积V；②用天平测出烧杯的质量m1，即：①③④②；
（2）如图甲，量筒中牛奶的体积V＝60mL＝60cm3，如图乙，杯中剩余牛奶和杯子的质量为60g+2g＝62g，量筒内牛奶的质量m＝123.2g﹣62g＝61.2g，牛奶的密度：；
（3）水的质量m水＝m2﹣m1＝132.0g﹣52.0g＝80g，由得，水的体积： ；食盐水的质量m盐水＝m3﹣m1＝141.6g﹣52g＝89.6g，图中所示V水＝V盐水，所以食盐水的密度：.
21、78 2.6×101 不能 弹簧测力计分度值太大，测不出浮力 C
【解析】
（1）由图可知，石块质量：m=50g+20g+5g+1g=78g，石块的密度ρ==2.6g/cm1=2.6×101kg/m1；
（2）石块浸没在盐水与水中时受到的浮力之差ΔF浮=（ρ盐水-ρ水）gV=（1.1×101kg/m1-1×101kg/m1）×10N/kg×10×10-6m1=0.01N，弹簧测力计的分度值是0.2N，浮力之差小于弹簧测力计的分度值，由该弹簧测力计测出石块受到的浮力是相等的，因此实验得出了错误的结论；
（1）石块的重力G=F1，石块的体积V=V2-V1，石块的密度ρ=，
石块受到的浮力F浮=F1-F2，石块排开液体的体积V排= V2-V1，根据阿基米德原理得到液体的密度ρ液=，所以小石块和陈醋的密度都能测出．
22、（1）见下图：
（2）B；（3）小于； A ；3.8 ；1.52；（4）不成；灯丝电阻随温度的升高而增大
【解析】
试题分析：（1）小灯泡的额定电压为3.8V，电阻大约为10Ω，所以通过灯丝的电流约为0.38A，不超过0.6A，则电流表使用0～0.6A的量程；滑片向左移动时灯泡变亮，说明滑动变阻器接入电路的阻值减小，则A端接入了电路；
（2）小灯泡正常发光时，滑动变阻器两端的电压为6V-3.8V=2.2V，其阻值约为：，A最大电阻值不够，C能承受的最大电流不够，所以选B；
（3）当实际电压小于额定电压时，实际功率小于额定功率；此时滑片须向A端移动，减小滑动变阻器的阻值，使它分得的电压减小，而小灯泡分得的电压增大至3.8V，此时小灯泡正常发光，电流为0.4A，其额定功率为：；
（4）I﹣U图象不是直线，说明电流不电压不成正比，这是由于小灯泡的灯丝电阻不是定值，它随着温度的升高而增大．
考点：伏安法测功率
五、计算题（本大题共2小题，共13分）
23、（1）8.6m/s（2）1.08×105J
【解析】
（1）由题意可知，汽车从减速开始到离开ETC收费岛全过程的平均速度：
（2）因为汽车在ETC收费岛匀速行驶，所以汽车受到的牵引力：F=f=0.2G=0.2mg=0.2×1500kg×10N/kg=3000N；
该过程中牵引力所做的功：W=FS2=3000N×36m=1.08×105J．
24、（1） （2）4N （3）8N
【解析】
（1）正方体对水平面的压力：F=G=8N，则正方体对水平面的压强：p=F/S=8N/(0.1m)2=800Pa；
（2）由W=Fs可得，拉力：F=W/s=20J/5m=4N，因为正方体沿水平面匀速运动，所以，正方体受到的摩擦力：f=F=4N；
（3）正方体浸没在水中时受到的浮力：F浮=ρ水gV排=ρ水gV物=1.0×103kg/m3×10N/kg×（0.1m）3=10N，比较可知F浮＞G，所以，正方体投入足够深的水中后将上浮，静止时处于漂浮状态，静止时它受到的浮力：F浮′=G=8N．
六、综合能力题（本大题共3小题，共18分）
25、能 50% 242Ω 2A
【解析】
(1)防电墙与人的电阻串联，
根据串联电路电阻特点可知，电路总电阻：
R=R0+R人=1×106Ω+1×105Ω=1.1×106Ω
串联电路中的电流：
I0== =2×10−4A，
由欧姆定律得，此时人体的电压：
U人=I0R人=2×10−4A×1×105Ω=20V，
因为U人小于36V，所以防电墙技术能保证人的安全。
(2)水吸收的热量：
Q吸=c水m水(t−t0)=4.2×l03J/(kg⋅℃)×10kg×(50℃−20℃)=1.26×l06J，
洗衣机加热消耗的电能：
W=Pt=2400W×1050s=2.52×106J，
洗衣机加热的效率：
η=×100%=×100%=50%
(3)由电路图可知,当旋钮旋至1档时,电热丝R1与R2并联，洗衣机处于加热状态，
由P=UI=得,电热丝R1的加热功率：
P1===2200W，
电热丝R2的加热功率：
P2=P−P1=2400W−2200W=200W，
则电热丝R2的阻值：
R2===242Ω，
(4)洗衣机处于保温洗涤状态时,电热丝R2与电动机并联，
则电热丝R2和电动机的总功率：
P总=P2+P电动=200W+240W=440W，
保温洗涤的干路电流：
I===2A，
26、不直接使用燃料（体积小、结构简单、维修成本低等） 内 C AB 气体对外做功，内能减小，温度降低
【解析】
（1）由材料内容的介绍可知，压缩空气动力汽车与汽油机相比的优点主要有：不直接使用燃料、体积小、结构简单、维修成本低等；
（2）热机的原理是利用燃烧产生的高温燃气推动活塞做功，从而把内能转化为机械能，由图丙可知，进气门、排气门关闭，活塞下行，所以是做功冲程，故C正确；
（3）A、松开鼓起来的气球时，气球飞出去，这是因为气球向外喷气时，自身也获得一个反作用力，因此说明物体间力的作用是相互的，故A正确；空气动力汽车工作时压缩的气体对外做或，将内能转化为机械能，故B正确；以空气发动机为动力的汽车，靠气缸内空气膨胀对外做功，而不是燃烧产生能量，故C错误；空气动力汽车工作时能量会有一定的损失，因此能量不可能完全被利用，故D错误，故选AB；
（4）空气发动机排出的尾气温度低于周围空气的温度，这主要是因为气体对外做功，内能减小，温度降低。
27、（1）详见解析（2）
【解析】
根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R1的值；
【详解】
解：电压表V1测电路中电阻R0及R1两端总电压(或电源输出电压)。
（1）BC直线为电压表V1的示数随电流表示数变化的图线，AC直线为电压表V2的示数随电流表示数变化的图线。
当滑动变阻器滑片从一端滑到另一端时，电流表示数从I1增大到I4，乙图中电压表V2的示数U0=IR0，可知当电流表A的示数增大时，电压表V2的示数也随着增大：因为E=I(R0+R1)+Ir，已知电源内阻r和电源电压不变，可知当电流I增大时，Ir增大，则I(R0+R1)减小，即电源输出电压减小，所以BC直线为电压表V1的示数随电流表示数变化的图线。
（2）当滑动变阻器取最大值时，电路中电流最小为I1，电压表V1的示数为U5,则
外部电路的等效电阻为，
当滑动变阻取最小值时，电路中电流最大，电压表V2的示数为U4，电流表示数为I4，则
，
所以变阻器的总电阻：。
科学家的名字
物理量
单位符号
主要发明与贡献
牛顿
力
N
_____
_____
能量
J
发现电流热效应的定量规律
帕斯卡
_____
Pa
发现帕斯卡原理
物重（N）
物体在水中弹簧秤的示数（N）
物体受到
的浮力（N）
物体排开水
的体积（m3）
物体排开的
水重（N）
_____
_____
_____
_____
_____
表一
表二
实验次数
1
2
3
4
5
实验组次
1
2
3
电压U/V
1.0
1.5
2.0
2.5
3.0
电阻R/Ω
5
10
20
电流I/A
0.1
0.15
0.2
0.25
0.3
电流I/A
0.4
0.2
0.16
***牌智能滚筒洗衣机
额定电压
220V
加热功率
2400W
设定温度范围
10℃~90℃
电动机功率
240W
防电墙电阻
1×106Ω
