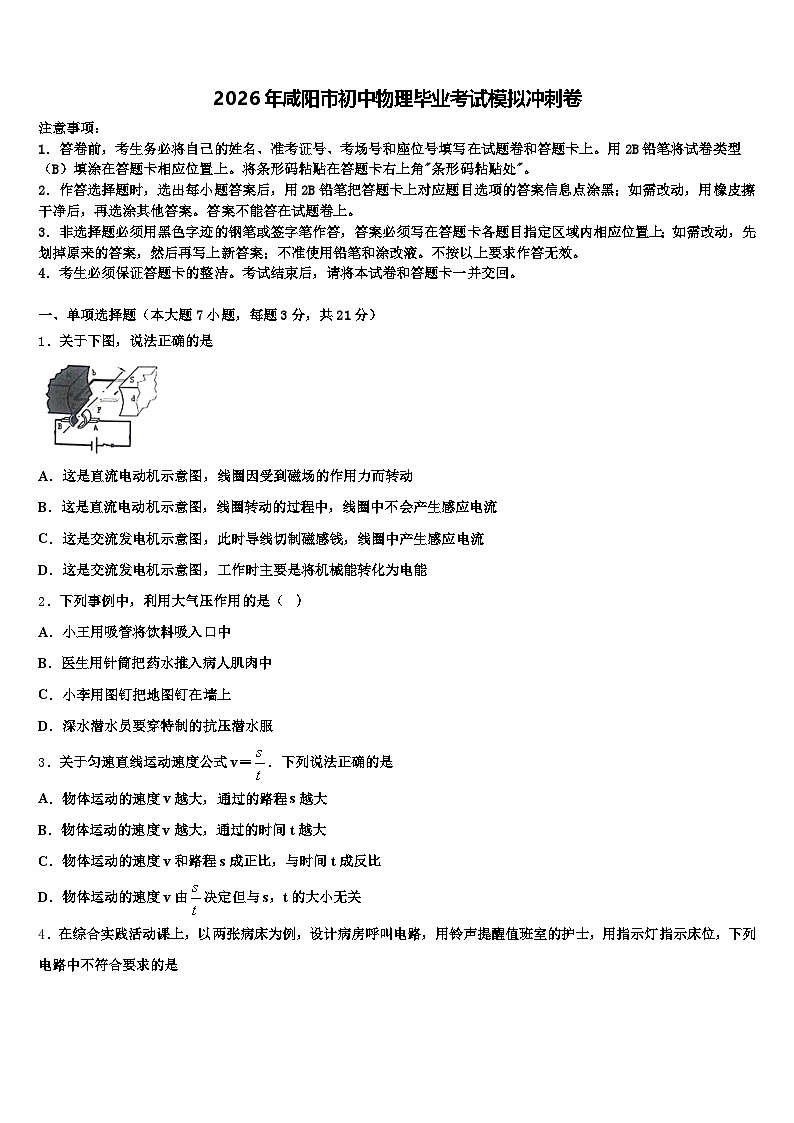

2026年咸阳市初中物理毕业考试模拟冲刺卷（含答案解析）

这是一份2026年咸阳市初中物理毕业考试模拟冲刺卷（含答案解析），共16页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．关于下图，说法正确的是
A．这是直流电动机示意图，线圈因受到磁场的作用力而转动
B．这是直流电动机示意图，线圈转动的过程中，线圈中不会产生感应电流
C．这是交流发电机示意图，此时导线切制磁感钱，线圈中产生感应电流
D．这是交流发电机示意图，工作时主要是将机械能转化为电能
2．下列事例中，利用大气压作用的是（ ）
A．小王用吸管将饮料吸入口中
B．医生用针筒把药水推入病人肌肉中
C．小李用图钉把地图钉在墙上
D．深水潜水员要穿特制的抗压潜水服
3．关于匀速直线运动速度公式v＝．下列说法正确的是
A．物体运动的速度v越大，通过的路程s越大
B．物体运动的速度v越大，通过的时间t越大
C．物体运动的速度v和路程s成正比，与时间t成反比
D．物体运动的速度v由决定但与s，t的大小无关

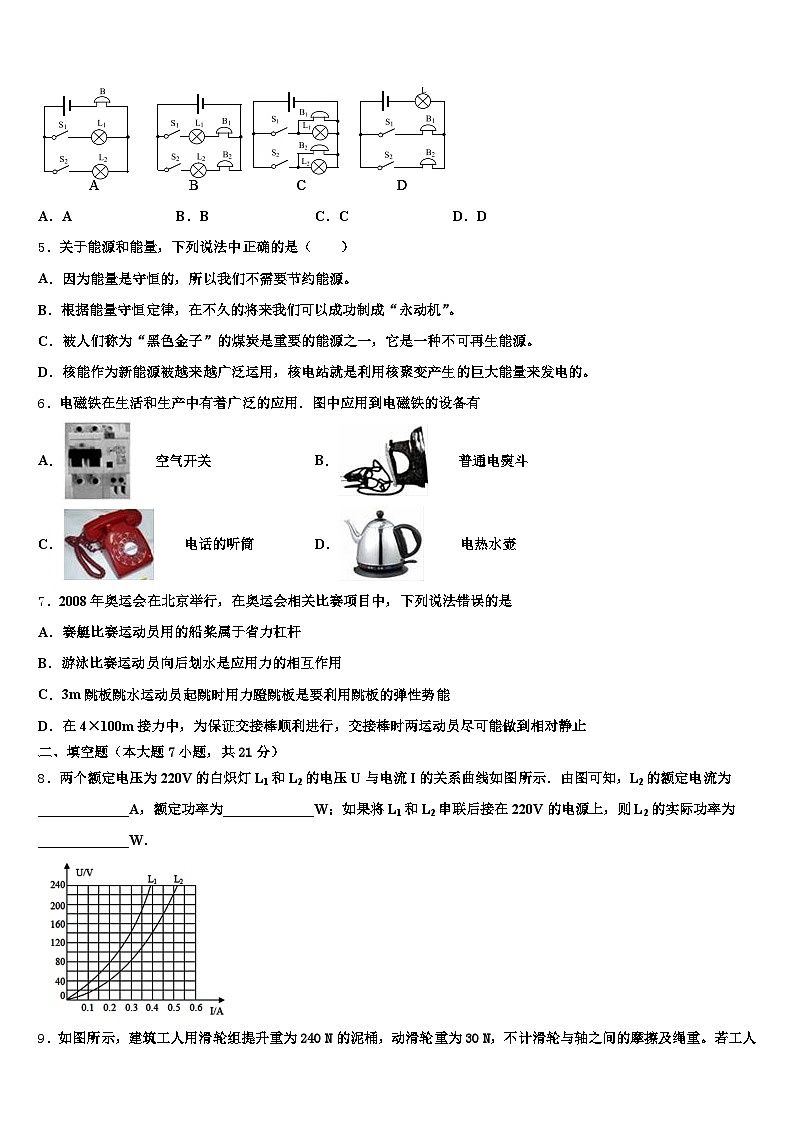

4．在综合实践活动课上，以两张病床为例，设计病房呼叫电路，用铃声提醒值班室的护士，用指示灯指示床位，下列电路中不符合要求的是
A．AB．BC．CD．D
5．关于能源和能量，下列说法中正确的是（ ）
A．因为能量是守恒的，所以我们不需要节约能源。
B．根据能量守恒定律，在不久的将来我们可以成功制成“永动机”。
C．被人们称为“黑色金子”的煤炭是重要的能源之一，它是一种不可再生能源。
D．核能作为新能源被越来越广泛运用，核电站就是利用核聚变产生的巨大能量来发电的。
6．电磁铁在生活和生产中有着广泛的应用．图中应用到电磁铁的设备有
A． 空气开关B． 普通电熨斗
C． 电话的听筒D． 电热水壶
7．2008年奥运会在北京举行，在奥运会相关比赛项目中，下列说法错误的是
A．赛艇比赛运动员用的船桨属于省力杠杆
B．游泳比赛运动员向后划水是应用力的相互作用
C．3m跳板跳水运动员起跳时用力蹬跳板是要利用跳板的弹性势能
D．在4×100m接力中，为保证交接棒顺利进行，交接棒时两运动员尽可能做到相对静止
二、填空题（本大题7小题，共21分）
8．两个额定电压为220V的白炽灯L1和L2的电压U与电流I的关系曲线如图所示．由图可知，L2的额定电流为_____________A，额定功率为_____________W；如果将L1和L2串联后接在220V的电源上，则L2的实际功率为_____________W．

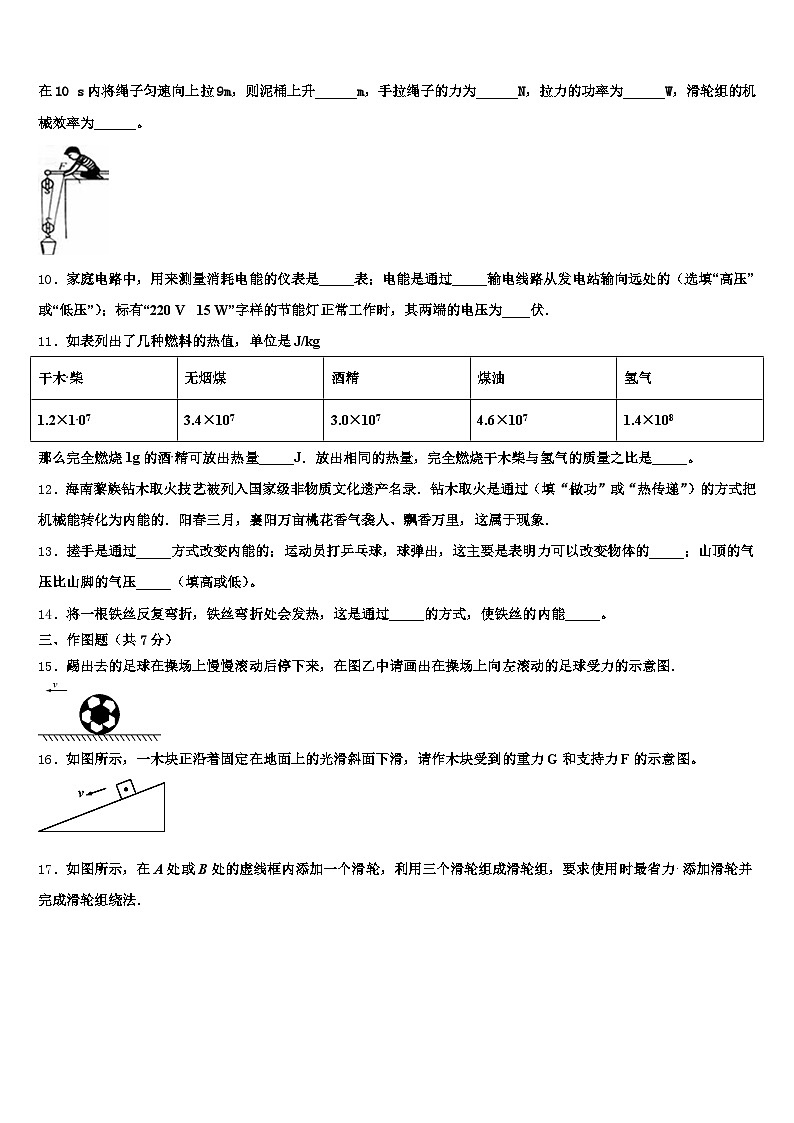

9．如图所示，建筑工人用滑轮组提升重为240 N的泥桶，动滑轮重为30 N，不计滑轮与轴之间的摩擦及绳重。若工人在10 s内将绳子匀速向上拉9m，则泥桶上升______m，手拉绳子的力为______N，拉力的功率为______W，滑轮组的机械效率为______。
10．家庭电路中，用来测量消耗电能的仪表是_____表；电能是通过_____输电线路从发电站输向远处的（选填“高压”或“低压”）；标有“220 V 15 W”字样的节能灯正常工作时，其两端的电压为____伏．
11．如表列出了几种燃料的热值，单位是J/kg
那么完全燃烧1g的酒精可放出热量_____J．放出相同的热量，完全燃烧干木柴与氢气的质量之比是_____。
12．海南黎族钻木取火技艺被列入国家级非物质文化遗产名录．钻木取火是通过（填“做功”或“热传递”）的方式把机械能转化为内能的．阳春三月，襄阳万亩桃花香气袭人、飘香万里，这属于现象．
13．搓手是通过_____方式改变内能的；运动员打乒乓球，球弹出，这主要是表明力可以改变物体的_____；山顶的气压比山脚的气压_____（填高或低）。
14．将一根铁丝反复弯折，铁丝弯折处会发热，这是通过_____的方式，使铁丝的内能_____。
三、作图题（共7分）
15．踢出去的足球在操场上慢慢滚动后停下来，在图乙中请画出在操场上向左滚动的足球受力的示意图．
16．如图所示，一木块正沿着固定在地面上的光滑斜面下滑，请作木块受到的重力G和支持力F的示意图。
17．如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力添加滑轮并完成滑轮组绕法．
四、实验题（本大题共5小题，共20分）
18．（1）小强想测量一个底面积为10 cm2的长方体木块的密度．他用刻度尺测量木块的高，如图甲所示，则木块高________cm．用托盘天平测量木块的质量，调节天平时，先将游码移至标尺“0”刻度线，再调节平衡螺母，使指针对准分度盘的中央刻度线．当右盘所加砝码和游码位置如图乙所示时天平平衡，则木块质量为___________ g，密度为____________ kg/ m1．
（2）如图所示为“探究平面镜成像特点”的实验装置图，现有茶色玻璃板和透明玻璃板，实验时应透择________来代替平面镜．实验时，选择两支相同的蜡烛，是为了比较像与物体的________；测量两只蜡烛到玻璃板的距离，是为了比较像与物体到镜面的距离是________．
19．用如图的电路来测量未知电阻Rx的阻值，R0阻值已知。
请将以下实验步骤补充完整。
A．对照电路图连接好电路，并将滑动变阻器的滑片滑至最_____（填“左”或“右”）端。
B．闭合开关，调节滑动变阻器，使电流表指针方便读数，_____。
C．断开开关，整理器材。用测量所得的物理量和已知量符号表示出待测电阻Rx＝_____。写出本实验中滑动变阻器的两个作用_____、_____。
20．在探究“杠杆的平衡条件”实验中，所用的实验器材有：杠杆：（杠杆上每小格长为2cm）、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个（N+钩码NXN lN）。
（1）实验前，杠杆静止在如图15甲所示的位置，此时杠杆处于 （选填“平衡”或“不平衡”）状态。
（2）实验时，使杠杆在水平位置平衡，主要是为了便于测量 大小，因此应将如图甲所示杠杆左端的平衡螺母适当往 （选填“左”或“右”）调。
（3）杠杆在水平位置平衡后，小明在杠杆A点处挂上2个钩码，做为动力F1，B点处挂上l个钩码，做为阻力F2，杠杆恰好在水平位置平衡，如图乙所示，分别测量出两个力的力臂L1和L2，计算后发现：F1 L1= F2 L2，便得出杠杆的平衡条件是：F1 L1= F2 L2。但小红认为小明这种实验处理方法是不完善的，理由是
（4）接着，小明提出新的探究问题： “若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立?”于是小明利用如图甲所示装置进行探究，在杠杆D点处挂上2个钩码，用弹簧测力计在C点处竖直向上拉使杠杆在水平位置处于平衡状态，此时弹簧测力计的示数如图甲所示，则弹簧测力计的拉力是 N。
以弹簧测力计的拉力为动力F1/，钩码重力为阻力F2/，多次调整力和力臂的大小进行测量，发现：F1/ L1/总是大于F2/ L2/，其原因主要是受 作用的影响。
（5）小明将图甲中弹簧测力计拉力的作用点从C点移到E点，使杠杆仍在水平位置平衡，如图乙所示，请推算：此时弹簧测力计的拉力是 N。
21．（1）如图甲是探究“物体动能的大小与哪些因素有关”的实验示意图，该实验研究的对象是_____（填“小球”或“木块”）的动能。让同一小球从斜面的不同高度由静止滚下，推动木块做功，目的是为了探究动能的大小与_____的关系。
（2）如图乙是“探究凸透镜成像规律”的实验，组装并调整器材时，使烛焰中心和光屏的中心位于凸透镜的_____上，如图丙所示，凸透镜的焦距为_____cm。
22．利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”．操作如下：
在两烧杯中分别装入初温度相同且______相等的沙子和水．
用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，其中某时刻的温度如图乙所示，其示数为______℃，根据实验数据绘制成温度与时间的关系图象，如图丙所示；
实验中，是通过比较______来间接反映沙子和水吸收的热量；
分析图象可知，对于质量相等的沙子和水，升温较快的是______；若使两者升高相同的温度，则______吸收的热量较多，由此可见，______的比热容较大．
五、计算题（本大题共2小题，共13分）
23．科技小组的同学设计了如图甲所示的恒温箱温控电路，它包括控制电路和受控电路两部分，用于获得高于室温、且温度在一定范围内变化的“恒温”。其中控制电路电源电压为12V，R为可变电阻，R1为热敏电阻（置于恒温箱内），热敏电阻阻值随温度变化的关系如图乙所示，继电器线圈电阻R0为50Ω．已知当控制电路的电流达到0.02A时，继电器的衔铁被吸合；当控制电路的电流减小到0.015A时，衔铁会被释放。加热器的规格是“220V 1000W”，恒温箱内部空间大小是2m3，空气的密度是1.29kg/m3，比热容是103 J/（kg·℃）。
如图甲所示状态，通过加热器的电流是多少？ 加热器产生的热量有80%转化为恒温箱内空气的内能，若使恒温箱内空气温度从25℃升高到35℃，加热器需要正常工作多长时间？若要使恒温箱内可获得上限为40℃的“恒温”， 则应将可变电阻R的阻值调节到多大？这时恒温箱内的下限温度是多少？
24．在图(a)所示电路中，电源电压为15伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“100Ω 2A”字样．闭合电键S，电流表A的示数如图(b)所示．
①求电阻R1两端的电压U1.
②保证电路各元件都正常工作的情况下，移动变阻器的滑片P，求电阻R1消耗电功率的最大值P1大．
六、综合能力题（本大题共3小题，共18分）
25．电动汽车是未来汽车的一种发展方向，但由于当前电池技术的限制，混合动力汽车是一种目前较好的过度产品．混合动力汽车启动时，热机不工作，蓄电池向车轮输送能量．当需要高速行驶或蓄电池的电能过低时，热机启动，既可以向车轮输送能量，又可以给蓄电池充电．车速与所受阻力的关系如图所示．在某次测试中，蓄电池储存的电能为5.12×108J，由热机提供能量，汽车以50km/h的速度匀速行驶了0.5h，同时蓄电池的电能增加了10%，求：
（1）热机向外输出能量冲程是_____冲程，为了加快散热利用水的_____特点．
（2）若所用燃料的热值是4.5×107J/kg，测试过程中消耗8kg的燃料（假设燃料完全燃烧），则放出的总热量是多少______？
（3）汽车牵引力做的功______和增加的电能是多少_____？（电能符号用W电表示）
（4）热机的效率是多少________？
26．下面是关于潜艇在水下航行一些知识．
潜艇的对外通信，属于世界性的难题．由于潜艇往往潜航在数十乃至百米以下的深水区域，由于水或海水是______（填“导电”或“不导电”）的，因此自然水体对电磁波会______（填“阻隔”或“不阻隔”）它的传播，因此地面或空中惯用的无线电通信对于潜艇来说______（填“不完全”或“完全”）适用．目前潜艇主要通过无线电浮标收发信息．在使用无线电浮标时，潜艇与浮标在海洋中保持______（填“相对静止”、“静止”或“相对运动”），然后将通过导线与艇上通信设备连接的浮标发送到海面，再通过浮标接收无线电信号．平日里我们常见的钟表都是12小时刻度的，然而潜艇用的钟表却都是24小时的刻度（如图乙），这个钟表比常见的钟表的优点是______．
27．物理实验室用的电加热器恒温箱工作原理如图甲所示．控制电路电压为U1=9V的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R0和热敏电阻R1组成；工作电路由电压为U2=220V的电源和电阻为R2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A时，衔铁才吸合，切断工作电路；热敏电阻R1的阻值随温度变化关系如图乙所示．解答以下问题：
电磁继电器实质是一个控制工作电路的___________；求电热丝工作时的功率__________；如果恒温箱的温度设定为80℃，求电阻箱R0应接入电路的阻值__________．若要恒温箱的设定温度低于80℃，电阻箱R0接入电路的阻值应调大还是调小？简述理由．_____
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
由图可知，图中有电源，因此是电动机的原理图，发电机的原理图没有电源，故C、D错误；电动机是根据通电导体在磁场中受力转动的原理来工作的，线圈在转动过程中会产生感应电流，故A正确，B错误．
2、A
【解析】
A．用吸管吸饮料时，口腔内气压小于饮料瓶中的气压，在大气压的作用下，把饮料压入口内，故A符合题意；
B．注射时，医生用力将针筒内的药水推入病人肌肉中，故B不符合题意；
C．用力把图钉钉在墙上，这是手给图钉一个压力的作用，故C不符合题意；
D．液体压强随深度的增加而增大，深水潜水员要穿特制的抗压潜水服，是为了承受更大的水压，不是大气压的作用，故D不符合题意。
3、D
【解析】
A、仅知道速度大小,不知道时间大小,无法比较路程大小,故A错;
B、仅知道速度大小,不知道路程大小,无法比较时间大小,故B错;
CD、物体做匀速直线运动时,速度大小保持不变,速度的大小由决定,但与s、t的大小无关,故C错误、D正确.
故D选项正确为答案.
4、D
【解析】
A图中两指示灯并联在两支路中，电铃串联在干路中，符合要求，故A错误；B图中两指示灯分别与电铃串联，然后组成并联电路，符合要求，故B错误；C图中灯泡与电铃并联由同一开关控制，然后两电路并联，符合要求，故C错误；D图中指示灯串联在干路中，两电铃并联在支路中，由于指示灯接在干路中，不能根据指示灯判断是哪个病人在呼叫，该电路不符合要求，故D正确；故应选D．
5、C
【解析】
A．虽然能量是守恒的，但并不是所有的能量都能直接被人类利用，而且能量的转化具有方向性，因此我们必须要节约能源，故A错误；
B．据能量的转化和守恒定律知，机械能会转化为其他形式的能，从而使机械能减少，因此，人类是无法制成永动机的，故B错误；
C．煤炭在短期内不能从自然界得到补充，故属于不可再生能源，故C正确；
D．核电站是利用原子核裂变的链式反应释放出大量的核能来发电的，故D错误。
6、A
【解析】
当电路中电流过大或者短路，空气开关中的电磁铁起作用，使开关断开，切断电路，起到保护电路的作用，所以空气开关中应用到电磁铁，A符合题意为答案．
电熨斗是把电能转化为内能，是利用电流的热效应工作的，故B不符合题意．
电话话筒的作用是把声音信号变化成电信号，是电磁感应现象，故C不符合题意．
电热水壶是利用电流的热效应工作的，把电能转化为内能，故D不符合题意．
7、A
【解析】
A、赛艇比赛运动员用的船桨在使用过程中，动力臂小于阻力臂，是费力杠杆，故A错误；
B、游泳比赛运动员向后划水，给水一个向后的力，因为物体间力的作用是相互的，水就会对运动员一个向前的力，这个力使运动员向前运动，故B正确；
C、跳板跳水运动员起跳时用力蹬跳板，使跳板发生弹性形变，具有弹性势能，当跳起时，跳板的弹性势能转化为运动员的动能，使运动员跳的更高，故C正确；
D、在4×100m接力中，为保证交接棒顺利进行，交接棒时两运动员就应当尽可能做到速度相同，处于相对静止状态，故D正确．
二、填空题（本大题7小题，共21分）
8、0.5 110 24
【解析】
由图可知，当电压为220V，灯泡正常工作时，的额定电流为0.5A；其额定功率为P2=UI2=220V×0.5A=110W；如果将和串联后接在220V的电源上，根据串联电路特点，此时通过两灯泡的电流相同，且两灯泡电压之和为220V．由图可看出，当电流为0.3A时，两端电压为140V、两端电压为80V，符合以上两个条件．则此时的实际功率为P2’=U’I2’=80V×0.3A=24W．
9、3m 90N 81W 88.9％
【解析】
（1）如图，泥桶由3股绳子承担，n=3，∵s=3h，s=9m，∴泥桶上升的高度：h=3m．
（2）不计滑轮与轴之间的摩擦及绳重，拉力大小：
=（30N+240N）=90N；
（3）拉力做功：
W总=Fs=90N×9m=810J，
拉力的功率：
；
（4）提升泥桶中的泥沙做的有用功：
W有=G泥h=240N×3m=720J，
滑轮组的机械效率：
．
10、电能 高压 220
【解析】
电能表是家庭电路中常用来测量电能的仪表，又称电度表；发电厂发出的电要输送到远处，把电压升高，用高压输电线把电能输送到远处的．标有“220V 15W”字样的节能灯正常工作时，说明此灯的额定电压是220V，即此灯的额定两端的电压是220V．
11、3×104 35：3
【解析】
完全燃烧1g的酒精可放出热量：Q放＝mq酒精＝1×10﹣3 kg×3.0×107J/kg=3×104J；
根据Q放＝mq可知，在放出热量相同时，消耗燃料的质量与热值成反比，故完全燃烧干木柴与氢气的质量之比：m木柴：m氢气＝q氢气：q木柴＝＝35：3。
12、做功；扩散
【解析】
试题分析：海南黎族人钻木取火是通过做功方式将机械能转化为内能；阳春三月，襄阳万亩桃花香气袭人，是分子在永不停息地做无规则运动，属扩散现象。
【考点定位】做功改变物体内能；扩散现象
13、做功运动状态低
【解析】
力可以改变物体的运动状态和形状；大气压随着高度的增加而减小。改变内能的两种方式是做功和热传递；
【详解】
在搓手的过程中，要克服摩擦做功，使手的温度升高，内能增加，故搓手是通过做功的方式改变内能的；运动员打乒乓球，球弹出，这主要是表明力可以改变物体的运动状态；
由于大气压随着高度的增加而降低，山顶的气压比山脚的气压低；
故答案为：做功；运动状态；低。
此题重点考查了改变内能的方式、力的作用效果和大气压与高度的关系，要认真分析。
14、做功 增大
【解析】
反复弯折铁丝时，人对铁丝做功，机械能转化为铁丝的内能，内能增大，温度升高，这是通过做功的方式改变物体的内能。
三、作图题（共7分）
15、
【解析】
因为足球在操场上慢慢滚动后停下来，所以足球受到与运动方向相反的摩擦力；同时足球受竖直向下的重力，过球心作竖直向下的重力G和水平向右的摩擦力f．此外，足球还受到地面对它竖直向上的支持力F，作用点可以画在足球的球心上，如图所示：
点睛：先对物体进行受力分析，然后确定物体的重心，再用示意图表示物体所受力的作用点和方向．
16、图
【解析】
试题分析：作力的示意图要注意力的三要素：力的大小、方向、作用点。作用点在木块的重心，重力方向竖直向下，用G表示。力的末端加箭头。支持力方向垂直于斜面向上。用F表示。
【考点定位】力学作图
17、
【解析】
利用三个滑轮组成滑轮组，要求使用时最省力，一定是一个定滑轮，两个动滑轮组成滑轮组，绳子的段数为4段．拉力向上，如图：
四、实验题（本大题共5小题，共20分）
18、2.50 14 0.56×101 茶色玻璃板 大小关系 相等
【解析】
（1）由图示刻度尺可知，刻度尺的分度值是1mm，木块的高度是2.50cm；
由图乙所示可知，木块的质量m=10g+4g=14g；木块的体积V=10cm2×2.50cm=25cm1，
木块的密度：ρ===0.56g/cm1=0.56×101kg/m1；
(2)平面镜成像是利用反射光来成像的，透明玻璃透光性好，蜡烛的光几乎全部透过玻璃，发生反射的光很少，成像不是太清晰，而茶色玻璃可以反射光，还会透过一部分光，效果好一些，所以应选择茶色玻璃板代替平面镜；
实验时选择两支相同的蜡烛，便于比较物像的大小关系．
测量两只蜡烛到玻璃板的距离，是为了比较像与物体到镜面的距离是否相等．
19、右 读出电流表A1、A2的示数分别为I0、Ix 保护电路 改变电阻两端的电压和通过电阻的电流，进行多次测量
【解析】
（1）A、在闭合开关前，应将变阻器滑片移至最大阻值处，即最右端；
B、连接好电路，闭合开关，调节滑动变阻器的滑片，测出通过定值电阻和被测电阻的电流I0，Ix。
（2）并联电路电压相等，所以：I0R0=IxRx。所以Rx=。
（3）闭合开关前，滑片处于最大阻值处，电路电阻最大，电流最小，对电路起保护作用。为了减小误差，需要移动滑片，多次测量电阻的阻值，求平均值。
20、（1）平衡 （2）力臂 右 （3）没有经过多次测量就得出结论，实验没有普遍性 （4）3.3 杠杆重力 （5）1.1
【解析】
试题分析：（1）由于杠杆此时静止不动，所以处于平衡状态；（2）杠杆在水平位置平衡时，力臂的大小可以直接从杠杆上读出来，便于测量；图15甲杠杆的右端较高，所以应把左端的平衡螺母向右调；（3）在物理实验中，为了得出较为准确的结论或具有普遍性的结论，需要进行多次的实验才能得出来，而本题中只做了一次实验，就得出的结论不具有普遍性；（4）由图示可知，此时测力计的示数为3.3N，由于杠杆本身也具有重力，当支点不在中点时，杠杆本身的重力对杠杆的影响将不能忽略，所以会得两边的乘积不相等的结果；（5）当测力计的位置移动时，力臂增大了三倍，根据杠杆的平衡条件可知，力的大小要减小为原来的三分之一，等于1.1N。
【考点定位】杠杆的平衡条件
21、小球 速度 主光轴 10.0
【解析】
（1）实验中小球能够做功是体现在推动小木块运动，推动的距离越远，表示小球能够做的功越多，小球具有的动能就越大，所以通过观察小木块被推动的距离的大小，来判断小球动能的大小；即该实验研究的对象是小球；
让同一小球从斜面的不同高度由静止滚下，推动木块做功，控制了质量一定，改变了速度，目的是为了探究动能的大小与速度的关系；
（2）实验操作时，要求将蜡烛、凸透镜、光屏放在一条直线上，并且调整三者的高度，使烛焰和光屏的中心位于凸透镜的主光轴上，目的是使像成在光屏的中央位置；
平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：f＝40.0cm﹣30.0cm＝10.0cm。
22、质量 39 加热时间 沙子 水 水
【解析】
（1）为了研究水与沙子比热的大小，实验时，要控制水与沙子的初始温度、质量相等；
（2）温度计的分度值是1℃，此时的温度是39℃；
（3）实验中，是通过比较加热时间来间接反映沙子和水吸收热量的多少；
（4）分析表中数据可知，对于质量相等的沙子和水：吸收相等热量，升温较快的是沙子；若使两者升高相同的温度，水加热时间较长，说明吸收的热量较多；由此可知，水的比热容较大．
五、计算题（本大题共2小题，共13分）
23、（1）4.55A（2）32.25s（3）350Ω 20℃
【解析】
(1)如图甲所示状态，由 得通过加热器的电流： ；
(2)恒温箱内空气的质量：=1.29kg/m3 ×2m3=2.58kg，温度从25℃升高到35℃，吸收的热量： =103 J/（kg·℃）×2.58kg×（35℃-25℃）=2.58×104 J，加热器产生的热量有80%转化为恒温箱内空气的内能，得Pt×80%=Q，1000W×t×80%=2.58×104 J，解得t =32.25s；
(3)当温度达到40℃时，加热电路就要断开，此时继电器的衔铁要被吸合，即控制电路的电流要到达0.02A，根据闭合电路欧姆定律可得 ,由图甲可知，40℃时热敏电阻的阻值为R1=200Ω，所以 ；当控制电路的电流减小到0.015A时，衔铁会被释放，此时，由图甲可知，20℃时热敏电阻的阻值为R1=400Ω，因此这时恒温箱内的下限温度是20℃.
24、①8V；②22.5W
【解析】
由图可知电流是0.8A，所以电阻R1两端的电压U1＝I＝0.8A；当滑动变阻器联入电阻为零时，R1两端的电压是电源电压15V，电路中电流等于1.5A＜2A，各元件都能正常工作，此时电阻R1消耗电功率的最大值P1大＝＝22.5W
六、综合能力题（本大题共3小题，共18分）
25、做功 比热容大 3.6×108J 1×108J 5.12×107J 42%
【解析】
（1）在汽油机的做功冲程中，燃气燃烧对外做功，将内能转化为机械能，向外输出能量；
利用水的比热容大的特点，即相同质量的水和其他的液体相比较时，若都是升高相同的温度时，水能吸收的热量最多，故用水冷却效果最好；
（2）燃料完全燃烧放出的热量：Q放＝mq＝8kg×4.5×107J/kg＝3.6×108J；
（3）汽车行驶的路程：s＝vt＝50km/h×0.5h＝25km＝2.5×104m，
由图象可知，汽车速度为50km/h时，所受阻力f＝4000N，
由于汽车匀速行驶，汽车的牵引力和阻力是平衡力，牵引力F＝f＝4000N，
汽车牵引力做的功：W＝Fs＝4000N×2.5×104m＝1×108J；
由题意可知，增加的电能：W电＝5.12×108J×10%＝5.12×107J，
（4）有用能量：W有用＝W+W电＝1×108J+5.12×107J＝1.512×108J，
热机的效率：．
26、导电 阻隔 不完全 相对静止 可以方便判断白天和黑夜
【解析】
（1）海水能够导电，属于导体；电磁波在海水中传播时，海水会阻隔电磁波的传播，使得通讯信号受到一定的影响，所以地面或空中惯用的无线电通信对于潜艇来说不完全适用；
（2）在使用无线电浮标时，潜艇与浮标之间没有位置的变化，所以是相对静止的；
（3）由于潜水艇时封闭的环境，看不到外部的光线，不能根据外部的亮度来判定白天和黑夜，而潜艇用的钟表是24小时的刻度，能方便判断白天和黑夜．
27、自动开关 1000W 110Ω 调小 详见解析
【解析】
（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；
（2）电热丝工作时的功率：P===1000W；
（3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R1＝70Ω，
由题知，此时控制电路的电流I＝0.05A，根据电阻的串联和欧姆定律，I=，即：0.05A=，电阻箱R应接入电路的阻值：R＝110Ω；
（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A，即要求控制电路中的总电阻不变，所以R0的阻值必须调小．
干木柴
无烟煤
酒精
煤油
氢气
1.2×107
3.4×107
3.0×107
4.6×107
1.4×108
