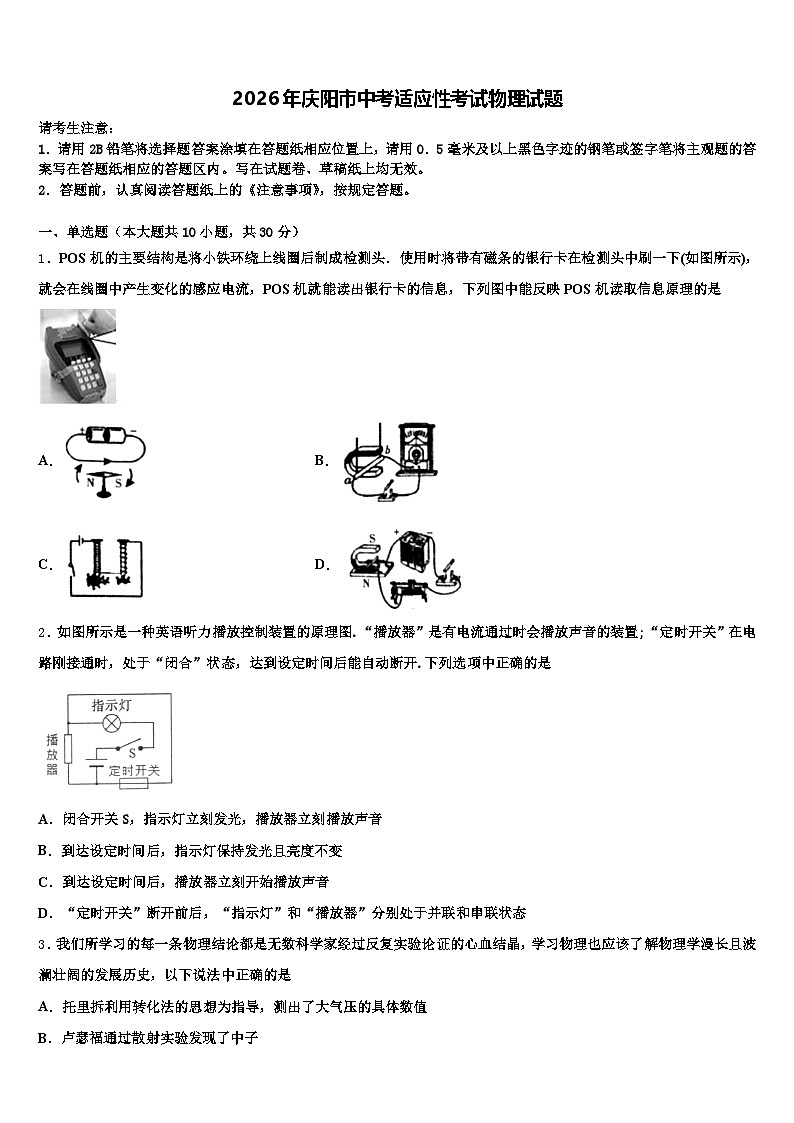

2026年庆阳市中考适应性考试物理试题（含答案解析）

这是一份2026年庆阳市中考适应性考试物理试题（含答案解析），共17页。试卷主要包含了下列数据，最接近实际情况的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．POS机的主要结构是将小铁环绕上线圈后制成检测头．使用时将带有磁条的银行卡在检测头中刷一下(如图所示)，就会在线圈中产生变化的感应电流，POS机就能读出银行卡的信息，下列图中能反映POS机读取信息原理的是
A．B．
C．D．
2．如图所示是一种英语听力播放控制装置的原理图.“播放器”是有电流通过时会播放声音的装置;“定时开关”在电路刚接通时，处于“闭合”状态，达到设定时间后能自动断开.下列选项中正确的是
A．闭合开关S，指示灯立刻发光，播放器立刻播放声音
B．到达设定时间后，指示灯保持发光且亮度不变
C．到达设定时间后，播放器立刻开始播放声音
D．“定时开关”断开前后，“指示灯”和“播放器”分别处于并联和串联状态
3．我们所学习的每一条物理结论都是无数科学家经过反复实验论证的心血结晶，学习物理也应该了解物理学漫长且波澜壮阔的发展历史，以下说法中正确的是
A．托里拆利用转化法的思想为指导，测出了大气压的具体数值
B．卢瑟福通过散射实验发现了中子
C．安培总结出安培定律，从而第一个制造了电动机
D．焦耳通过大量的实验证明了在非纯电阻电路中焦耳定律的不正确性

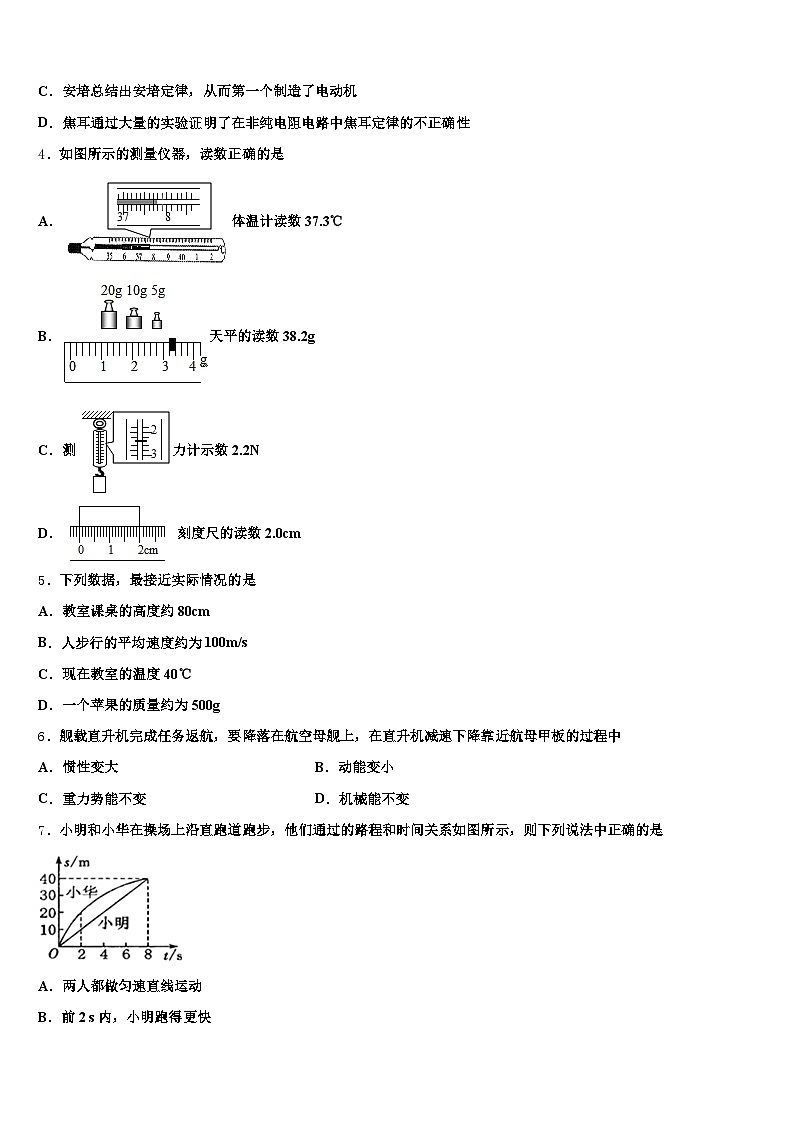

4．如图所示的测量仪器，读数正确的是
A．体温计读数37.3℃
B．天平的读数38.2g
C．测力计示数2.2N
D．刻度尺的读数2.0cm
5．下列数据，最接近实际情况的是
A．教室课桌的高度约80cm
B．人步行的平均速度约为100m/s
C．现在教室的温度40℃
D．一个苹果的质量约为500g
6．舰载直升机完成任务返航，要降落在航空母舰上，在直升机减速下降靠近航母甲板的过程中
A．惯性变大B．动能变小
C．重力势能不变D．机械能不变
7．小明和小华在操场上沿直跑道跑步，他们通过的路程和时间关系如图所示，则下列说法中正确的是
A．两人都做匀速直线运动
B．前2 s内，小明跑得更快
C．8 s内，小明的速度是5 m/s
D．8 s内，小华跑的路程更长

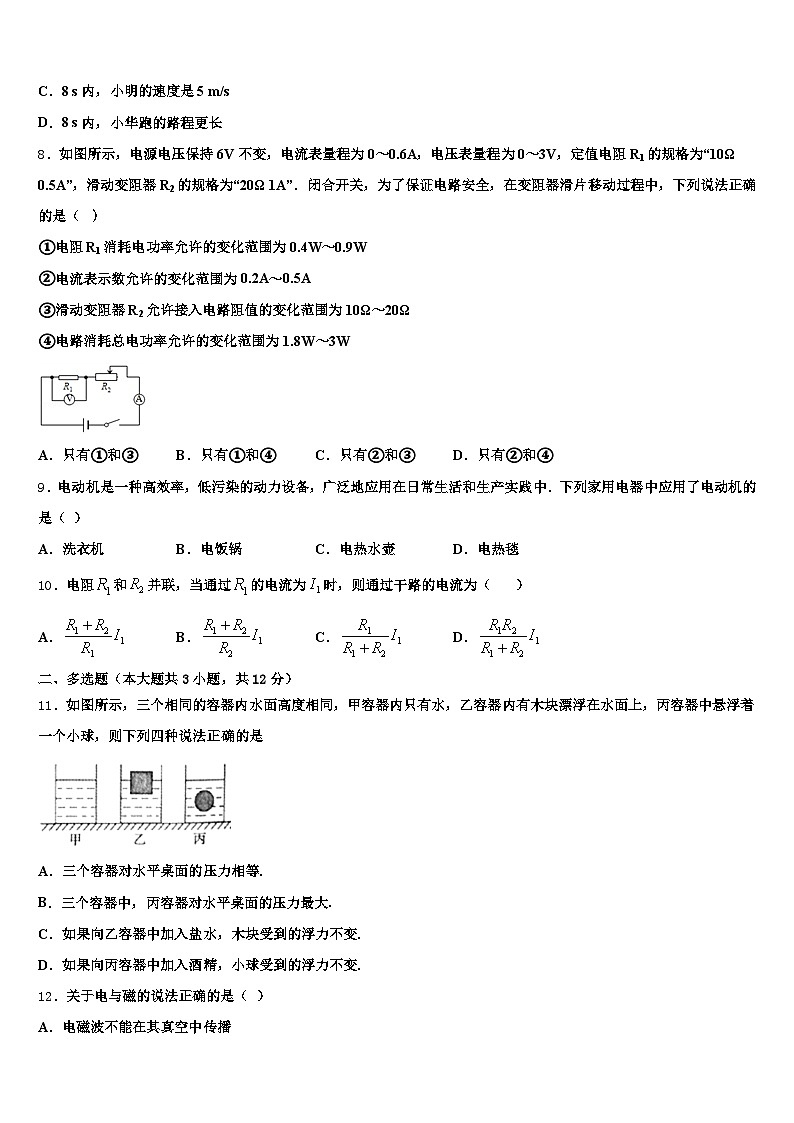

8．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（ ）
①电阻R1消耗电功率允许的变化范围为0.4W～0.9W
②电流表示数允许的变化范围为0.2A～0.5A
③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω
④电路消耗总电功率允许的变化范围为1.8W～3W
A．只有①和③B．只有①和④C．只有②和③D．只有②和④
9．电动机是一种高效率，低污染的动力设备，广泛地应用在日常生活和生产实践中．下列家用电器中应用了电动机的是（ ）
A．洗衣机B．电饭锅C．电热水壶D．电热毯
10．电阻和并联，当通过的电流为时，则通过干路的电流为（ ）
A．B．C．D．
二、多选题（本大题共3小题，共12分）
11．如图所示，三个相同的容器内水面高度相同，甲容器内只有水，乙容器内有木块漂浮在水面上，丙容器中悬浮着一个小球，则下列四种说法正确的是
A．三个容器对水平桌面的压力相等.
B．三个容器中，丙容器对水平桌面的压力最大.
C．如果向乙容器中加入盐水，木块受到的浮力不变.
D．如果向丙容器中加入酒精，小球受到的浮力不变.
12．关于电与磁的说法正确的是（ ）
A．电磁波不能在其真空中传播
B．奥斯特实验说明电流周围存在磁场
C．地磁南极在地理北极附近，地磁北极在地理南极附近
D．发电机是利用电磁感应现象制成的，工作时将机械能转化为电能
13．如图所示电路，电源电压不变，小灯泡标有“1V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：1．下列判断正确的是
A．电源电压是9V
B．滑动变阻器的最大阻值为20Ω
C．电路允许消耗的最大功率为0.1W
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了1.92W
三、填空题（本大题共5小题，共10分）
14．在微观尺度下，科学家拍下了超亮的X射线把液体瞬间打得“灰飞烟灭”的情景，如图所示，此过程液体吸收X射线的能量，内能________，发生的物态变化是________．
15．在杂技表演中，人穿着软底鞋直接站立在六个鸡蛋上，鸡蛋 放在泡沫板的凹槽内，如图所示，表演过程中鸡蛋完好无损．其中包含的 物理原理是：软底鞋和泡沫板的凹槽增大了其与鸡蛋的_____，从而 使其受到的____减小来保护鸡蛋；如果表演过程中增加鸡蛋的个数，则鸡蛋受到的压强_____（选填：“变大”“变小”或“不变”）若人的总质量为 60kg，则鸡蛋受到人的压力为_______________________N，如果脚与鸡蛋 的总接触面积约为 1.2×10-3m2，此时脚对鸡蛋的压强为____________________Pa．
16．下图是被水环绕的国家大剧院的照片．从远处观看，大剧院和水中的倒影形成了一个完整的“鸭蛋”，这是光的___________现象（选填“反射”或“折射”），所成的像是一个_________像（选填“虚”或“实”）．
17．太阳是人类能源的宝库。太阳能电池板，将太阳能转化为电能，并能给蓄电池充电，将电能转化为__________能储存起来；太阳能集热器给水箱中的水加热，如果水箱中有100kg水，经过一段时间照射后，温度由20℃升高到56℃，水吸收的热量是__________J；如果改用燃烧天然气提供热量，且天然气完全燃烧放出热量的50%被水吸收，则需燃烧天然气__________m3(c水=4.2×103J/(kg·℃)，q天然气=7.2×107J/m3)。
18．夏天的傍晚，一些中老年人喜欢跳广场舞，优美的舞曲是由于扬声器的纸盆____发出的，声音是通过________传入人耳的，为了不影响周围居民的生活和休息，有人建议跳舞时将音箱的音量调小，这是在_____处减弱噪声的．
四、计算题（本大题共3小题，共29分）
19．如图所示，电源电压不变，R是定值电阻，电灯L标有“6V 3W”的字样．当只闭合S时，电流表的示数为0.6A，再闭合S1时，电流表的示数为1.1A．求：
（1）电阻R的阻值；
（2）S、S1都闭合后，10min内电路消耗的总电能．
20．中国首艘国产航母001A于2017年4月26日正式下水（如图）．下水方式采用了漂浮式下水，这也是现代航母建造中普遍使用的下水方式．漂浮式下水是打开闸门让海水注入船坞（停泊、修理或制造船只的地方），船依靠浮力浮起后驶离船坞．（g取10N/kg，海水密度取1.0×103kg/m3）问：
航母001A设计满载排水量约7万吨，那么它满载时受到的浮力是多少？水面下4m处海水产生的压强是多少？一位质量为60kg的歼15舰载机飞行员来到航母的水平甲板上，若双脚与甲板的接触面积是0.04m2，则他双脚站立时对甲板的压强是多少？
21．物体排开水的体积为2×10－3米3，求它所受的浮力F浮．
五、作图题（本大题共2小题，共4分）
22．根据小磁针静止时的指向在如图所示中标出通电螺线管的N、S极和电流方向．
23．如图所示，用笔画线代替导线将电灯和开关接到电路中．
六、实验探究题（本大题共3小题，共15分）
24．小明在做探究光的折射规律的实验时，他让光从玻璃中斜射入空气中，光在分界面上同时发生反射和折射现象。当增大入射角到某一值时，发生了折射光消失而反射光却变得更亮的情况，通过查阅资料，小明得知这是光的全反射现象。小明还查到光从玻璃射向空气时的一些数据，如表所示：
（1）当入射角i≥_____时，发生光的全反射现象。图象中的图线_____（选填“a”或“b”）反映了上述实验中的两角关系。如果光从空气射向玻璃，则反射的能量_____（选填“可能”或“不可能”）达到100%。
25．已知通过导体的电流与导体两端的电压和导体的电阻有关．小明在探究“通过导体的电流与导体两端电压的关系”时，实验器材有：稳压电源、电流表、电压表、滑动变阻器、定值电阻、开关各一个，导线若干．
（1）请用笔画线，将图中的电路补充完整．
（_________）
（2）连接电路时，将滑动变阻器的滑片移到了阻值最大端，电流表选择了0～3A的量程．连接好电路后，为了确定电流表的量程选择是否合适，应进行怎样的实验操作？_____．
（3）设计出记录实验数据的表格，表格中要有必要的信息．
（___________）
（4）小明通过实验操作，还确定了电压的取值范围，在该范围内，他预设了n个间距相等的电压值，为了使测得的实验数据更准确，预设的每个电压值还应满足什么条件？_____．
（5）在该实验中，若滑动变阻器的接线柱接触不良，则闭合开关时，电流表和电压表的示数情况是_____
（只有一个正确选项，将正确选项的字母填在横线上）
A．只有电流表有示数B．只有电压表有示数
C．电流表和电压表均有示数D．电流表和电压表均没有示数．
26．在探究”凸透镜成像规律”的实验中，小峻同学进行了如下实验：
（1）按如图甲所示操作，测出本实验所用凸透镜的焦距为_______cm．
（2）接着小峻调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、_______（选填“放大“缩小”或“等大”）的清晰实像，生活中的_______（选填“照相机”投影仪”或“放大镜”）就是利用了这样的成像原理．
（3）保持图乙中凸透镜的位置不变，当向右移动蜡烛时，应该向_______（选填“左”或“右”）移动光屏，才能再次得到清晰的像．
（4）保持凸透镜的位置仍然不变，小峻继续向右移动蜡烛至45cm刻度线处，移动光屏，发现_______（选填“能”或“不能”）得到蜡烛清晰的像．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
由题意可知，POS刷卡机读出信息原理是电磁感应现象；
A、如图是奥斯特实验，说明电流周围存在着磁场，故A错误；
B、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故B正确；
C、如图是研究电磁铁磁性强弱与线圈匝数关系的实验，是根据电流的磁效应工作的，故C错误；
D、如图电路中有电源，是通电导体在磁场中受力运动，是电动机的原理图，故D错误．
2、C
【解析】
闭合开关S，“定时开关”在电路刚接通时，处于“闭合”状态，播放器被短路，所以指示灯立刻发光，播放器不能播放声音，故A错误．
达到设定时间后，“定时开关”自动断开，播放器和指示灯串联，电路中的总电阻变大，由可知，电路中的电流变小，由P=I2R可知灯泡的实际功率变小，灯泡变暗，故B错误．
到达设定时间后，“定时开关”自动断开，播放器和指示灯串联，电路中有电流，播放器立刻开始播放声音，故C正确为答案．
“定时开关”断开前，播放器被短路，电路中只有指示灯．“定时开关”断开后，“指示灯”和“播放器”串联，故D错误．
3、A
【解析】
A. 托里拆利最先借助水银实验，用转化法的思想为指导，即水银柱的压强等于大气压强，利用平衡法测出了大气压的数值，故A正确；
B. 卢瑟福在用a粒子轰击金箔的实验中发现了质子，提出原子核式结构学说，故B错误；
C. 安培定则，也叫右手螺旋定则，是描述通电螺线管的极性跟电流方向之间的关系的，是由安培总结出来的，但电动机不是安培发明的，故C错误；
D. 焦耳定律适用于任何电路，故D错误．
4、B
【解析】
A．图中的体温计一个大格是1℃，其中又分了10份，故其分度值是0.1℃，差两个小格38℃，示数为37.8℃，故A错误；
B．盘中砝码的总质量是20g+10g+5g=35g，游码在标尺上对应的刻度值是3.2g，则被测物体的质量是35g+3.2g=38.2g，故B正确；
C．由图知：弹簧测力计的分度值为0.2N，因此弹簧测力计的示数：2N+2×0.2N=2.4N，故C错误；
D．由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左侧与0.0cm对齐，右侧与2.0cm刚好对齐，估读到0.01cm，所以物体的长度为L=2.00cm，故D错误．
5、A
【解析】
A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右，故A正确；
B、人正常步行的速度在4km/h=4×m/s≈1.1m/s左右，故B错误；
C、人的体温在37℃左右，教室中的温度不高于体温，所以不可能达到40℃，故C错误；
D、三个苹果的质量约500g，一个苹果的质量在150g左右，故D错误．
6、B
【解析】
A、惯性大小只与质量有关，与速度无关，质量不变，惯性不变，故A错误；
BCD、直升机减速下降过程中，高度减小，重力势能减小；速度减小，动能减小；机械能为动能和势能的和，故机械能减小；故B正确，CD错误。
7、C
【解析】
A. 由图象可知，小明的路程和时间关系图象是一条直线，表明路程和时间成正比，所以小明做的是匀速直线运动；而小华的路程和时间关系图象是一条曲线，表明路程和时间不成正比，所以小华做的不是匀速直线运动，故A错误；
BD、分析图象可知，在前2s内，小华运动的距离比小明大，所以小华跑得较快，故B错误；
C. 时间t＝8s,由图象可知,路程s＝40m,小明的速度是v＝＝5m/s，因为小明做的是匀速直线运动，前2s，小明的速度也是5m/s，故C正确．有图像知8秒钟他们通过的路程相等故D错误．故选C.
8、A
【解析】
①电压表示数为3V时，电阻R1通过的电流为：
，与元件的允许电流值比较得，电路中最大电流为0.3A，此时R1的最大功率为：，
当滑动变阻器接入电路的电阻最大时，电路中电流最小为：
，则R1的最小功率为：
，
故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；
②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误
③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：
，
故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；
④电流最大时，电路最大功率为：
；
电流最小时，电路最小功率为：
，
电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；
故选A．
点睛：重点是电路的动态分析及电功率的计算，关键是理解“保证电路安全”的意思，即各个电表及电路元件，都不能超量程或允许的最大值，再结合欧姆定律分析，本题中，滑动变阻器阻值最大时，电流小，电压表示数也小，所以不会影响电路安全；电阻变小时，电流增大，电压表的示数也增大，根据比较参数确定电路中的最大电流．
9、A
【解析】
洗衣机通电时，滚筒会发生转动，表明洗衣机内部有电动机，所以洗衣机应用了电动机；
电饭锅、电热水壶、电热毯通电时，电能转化为热，它们是利用了电流的热效应．
故选 A．
10、B
【解析】
解决此题的关键是知道并联电路各支路电压相等,干路的电流等于各支路电流之和,结合欧姆定律可以求解.
【详解】
ABCD．当通过的电流为时,根据欧姆定律变形公式:
因电阻和并联,所以两端的电压也是,根据公式,可以知道:
所以通过干路的电流:
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
AB．在乙容器中，根据作用力和反作用力，容器(包括水和玻璃杯)施加给木块一个竖直向上的浮力F浮，木块会反过来施加给容器(包括水和玻璃杯)一个竖直向下的压力F压，而且F压=F浮；这个压力会通过容器传导给桌面．木块因为漂浮，所以F浮=G木=G排，所以，甲容器对于桌面的压力=G水+G杯，乙容器对桌面的压力=G′水+G排+G杯=G′水+G木+G杯，因为G水=G′水+G排，因此，甲容器对于桌面的压力等于乙容器对桌面的压力；同理甲容器对于桌面的压力等于丙容器对桌面的压力，故A正确，B错误；
C．木块漂浮在乙容器中，所以向乙容器中加入盐水，液体密度增大，木块仍然漂浮在液面上，那么木块受到的浮力等于木块的重力，木块的重力没变，所以木块受到的浮力不变，故C正确；
D．小球悬浮在丙容器中，所以球=水，所以如果向丙容器中加入酒精，则液体密度减小，所以小球将下沉，即小球受到的浮力变小，故D错误．综上分析，只有选项A正确．
12、BCD
【解析】
试题分析：电磁波能够在真空中传播，所以现代通信主要靠电磁小波来传传递信息，故A错误；奥斯特发现通电导线周围的小磁针会发生偏转，说明电流周围存在磁场，故B正确；地磁南极在地理北极附近，地磁北极在地理南极附近，所以小磁针的南极指向地理的南极，小磁针的北极指向地理的北极，故C正确；闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应，发电机就是利用这一原理制成的，在这一过程中消耗机械能，得到了电能，所以是机械能转化为电能，故D正确；应选BCD．
【考点定位】电与磁
13、AB
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
AB．设电源电压为U，当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，由P=UI可得，此时电路中的电流为：I=IL===0.5A，滑动变阻器消耗的功率为：P1=(U-UL)I=(U-1V)×0.5A-------①；当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处，变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了3V即增大了3V，此时滑动变阻器两端的电压为：U滑=U-1V+3V=U-3V，此时滑动变阻器消耗的功率为：P2=U滑I′=(U-3V)×0.3A------②；已知P1:P2=5:1----③；联立①②③解得，电源电压U=9V；则滑动变阻器的最大阻值为：R滑大====20Ω，故A正确，B正确；
C．灯泡的额定电流为0.5A，则电路中的最大电流为0.5A，电路允许消耗的最大功率：P大=UI大=9V×0.5A=4.5W，故C错误；
D．由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率PL=P额=3W，滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了3V即增大了3V，由串联电路的电压规律可得，灯泡两端的电压减小了3V，则此时灯泡两端的电压U′L=1V-3V=3V，此时灯泡消耗的电功率：P′L=U′LI′=3V×0.3A=0.9W，则灯泡消耗的功率变化了：，△P=PL-P′L=3W-0.9W=2.1W，故D错误．
三、填空题（本大题共5小题，共10分）
14、增大 汽化
【解析】
[1][2]该过程中，液体吸收X射线的能量，内能增大，物体由液态变为气态，发生了汽化现象．
15、受力面积 压强 变小 600 5×105
【解析】
人对鸡蛋的压力是一定的，等于其自身重力，鸡蛋放在泡沫板的凹槽内，泡沫板的凹槽增大了鸡蛋的受力面积，减小了对鸡蛋的压强。
鸡蛋受到人的压力F=G=mg=60kg×10N/kg=600N，
此时脚对鸡蛋的压强p==5×105Pa。
16、反射 虚
【解析】
大剧院和水中的倒影，是由于平静的水面相当于平面镜，大剧院的水中发生的光的反射形成的虚像，和水上部分看上去就像一个完整的“鸭蛋”．
17、 化学 1.512×107 0.42
【解析】太阳是人类能源的宝库。太阳能电池板，将太阳能转化为电能，并能给蓄电池充电，充电时将电能转化为化学能储存起来；
太阳能集热器给水箱中的水加热，如果水箱中有100kg水，经过一段时间照射后，温度由20℃升高到56℃，水吸收的热量是：
；
天然气完全燃烧放出热量的50%被水吸收，天然气放出的热量为：
；
需要燃烧的天然气为：
。
点睛：重点是吸热公式和热值公式的应用，注意公式应用时单位要统一，一般都使用主单位，特别是热值公式应用时，有时要用到体积，有进要用到质量，要统一单位后再计算。
18、振动 空气 声源
【解析】
声音是由物体振动产生的，故舞曲是由于扬声器的纸盆振动发出的，日常生活中声音是通过空气传入人耳的．减弱噪声有三种途径：在声源处减弱；在传播过程中减弱；在人耳处减弱，故为了不影响周围居民的生活和休息，有人建议跳舞时将音箱的音量调小，这是在声源处减弱噪声的．
四、计算题（本大题共3小题，共29分）
19、（1）10Ω（2）3960J
【解析】
（1）当只闭合S时，电路为R的简单电路，电流表测通过R的电流；
再闭合S1时，R与L并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，通过R的电流IR＝0.6A不变，
因并联电路中干路电流等于各支路电流之和，
所以，通过L的电流：
IL＝I﹣IR＝1.1A﹣0.6A＝0.5A，
由P＝UI可得，灯泡的额定电流：
IL额＝＝＝0.5A，
由IL＝IL额可知，灯泡正常发光，此时灯泡两端的电压UL＝UL额＝6V，
因并联电路中各支路两端的电压相等，
所以，电源的电压U＝UL＝6V，
由I＝可得，R的阻值：
R＝＝＝10Ω；
（2）S、S1都闭合后，10min内电路消耗的总电能：
W＝UIt＝6V×1.1A×10×60s＝3960J．
20、（1）7×108N；（2）4×104Pa．（3）1.5×104Pa
【解析】
（1）满载时排水量：
m排=70000t=7×107kg，
航母满载时受到的浮力：
F浮=G排=m排g=7×107kg×10N/kg=7×108N；
（2）水面下4m处海水产生的压强：
p=ρ海水gh=1.0×103kg/kg×10N/kg×4m=4×104Pa；
（3）在水平甲板上，对地面的压力：
F=G=mg=60kg×10N/kg=600N，
站立时着地面积：
S=0.04m2，
双脚站立时对甲板的压强：
p===1.5×104Pa。
21、20牛
【解析】
根据阿基米德原理可得，物体受到的浮力为：
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×2×10－3m3=20N．
五、作图题（本大题共2小题，共4分）
22、
【解析】
分析：由小磁针静止时的指向和磁极间的相互作用可知螺线管的磁极，由右手螺旋定则可知电流的方向及电源的正负极．
解答：小磁针静止时N极向左，则由同名磁极间相互排斥、异名磁极间相互吸引可知螺线管左侧为N极，右侧为S极；由右手螺旋定则可知电流由右侧流入螺线管，即电源右侧为正极；
【点睛】本题也可小磁针N极指向得出磁感线的方向，则由磁感线的特点可得出螺线管的磁极方向．
23、
【解析】
家庭电路的火线首先进入开关，然后接到灯泡顶端的金属点；零线直接接到灯泡的螺旋套．这样在更换灯泡时更安全．如图所示：
六、实验探究题（本大题共3小题，共15分）
24、）40° a 不可能
【解析】
（1）光从玻璃斜射向空气时，折射角、反射能量随着入射角的增大而增大；由表中数据可知：当入射角达到40°时，反射能量达到100%，就发生了全反射现象，不发生折射现象。图象中的图线a反映了上述实验中的两角关系。
（2）因为光从空气斜射入玻璃中时，折射角永远小于入射角，因此折射光线不能消失，反射的能量不可能达到100%。
25、 用开关进行“试触”观察电流表的指针偏转情况 预设的每个电压值应该是0.5的整数倍 D
【解析】
(1)滑动变阻器要按“一上一下”的方式串联接入电路，电流表应串联在电路中，故只需将滑动变阻器上面任一接线柱与电流表的“−”接线柱连接即可，如图所示：

(2)连接好电路后，为了确定电流表的量程选择是否合适，应用开关进行“试触”观察电流表的指针偏转情况，若示数小于3V，则电流表的量程选择合适；否则，不合适．
(3)设计实验表格如下：
(4)由实物电路可知，电压表选择的量程为0∼15V，分度值为0.5V，为了使测得的实验数据更准确，减小读数误差，则预设的每个电压值应该是0.5的整数倍．(5)在该实验中，若滑动变阻器的接线柱接触不良，即电路开路，则闭合开关时，电流表和电压表均没有的示数，故选D.
（1）根据滑动变阻器要按“一上一下”的方式串联接入电路，电流表应串联在电路中即可连接电路；（2）利用“试触法”确定电表选择的量程是否合适；（3）根据所测物理设计实验记录表格；（4）为了减小读数误差，预设的每个电压值应该是电压表分度值的整数倍；（5）常见电路故障有断路与短路，分析清楚电路结构，根据电路故障分析电表示数．
26、10.0 放大 投影仪 右 不能
【解析】
（1）平行光经过透镜以后将会聚到主光轴上一点，这个点即透镜的焦点，焦点到光心的距离即焦距，有甲图可知透镜的焦距是10cm(2)由图乙可以看出相距小于物距，根据透镜的成像规律可知此时可成倒立放大的实像，投影仪就是根据这一原理制成的．（3）
凸透镜的位置不变,当向右移动蜡烛时物距变小，根据物距和像距的变化关系可知：此时像距应该变大，所以应该向右移动光屏．(4)保持凸透镜的位置仍然不变,向右移动蜡烛至45cm刻度线处此时u,所以无论如何移动光屏都不能在光屏上得到蜡烛清晰的像．
点睛：图中测量凸透镜焦距的方法：平行光聚焦法，亮点为焦点，焦点到光心的距离为就焦距．由此可以确定其焦距是多少；（2）掌握凸透镜成像的各种规律，及物距像距的变化关系．
入射角i
0°
30°
39°
39°30′
40°
50°
折射角r
0°
51°
79°
82°
90°
反射的能量
4.7%
6.8%
36%
47%
100%
100%
