高中磁场磁感线教学ppt课件

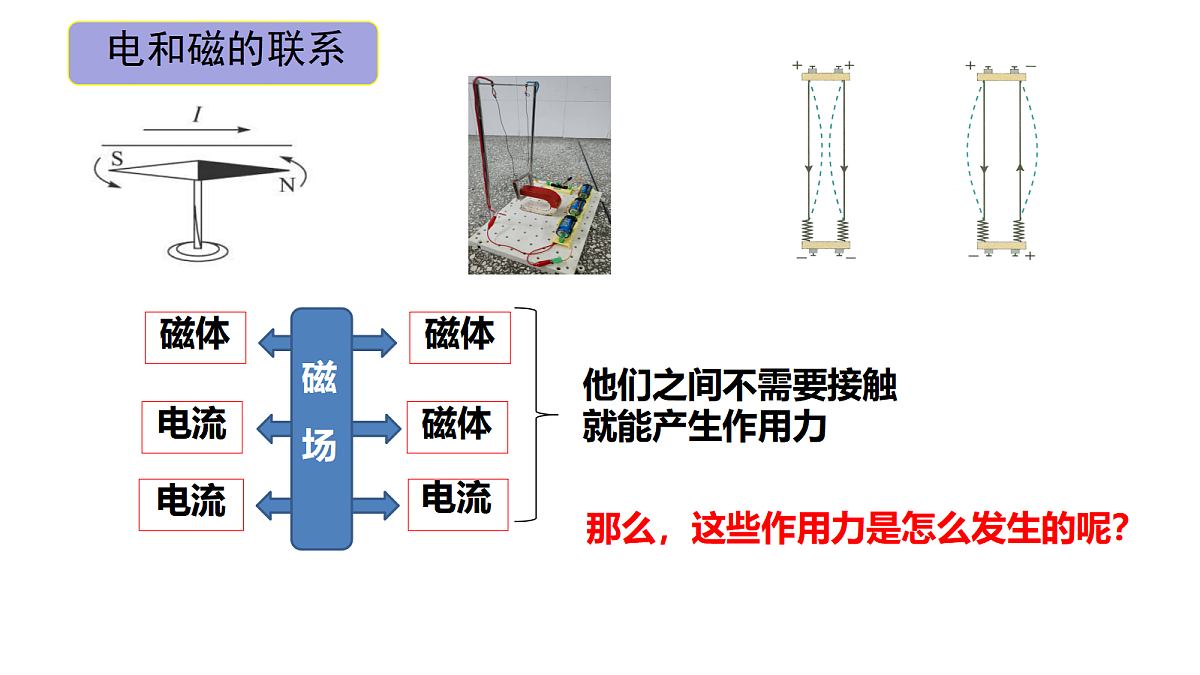

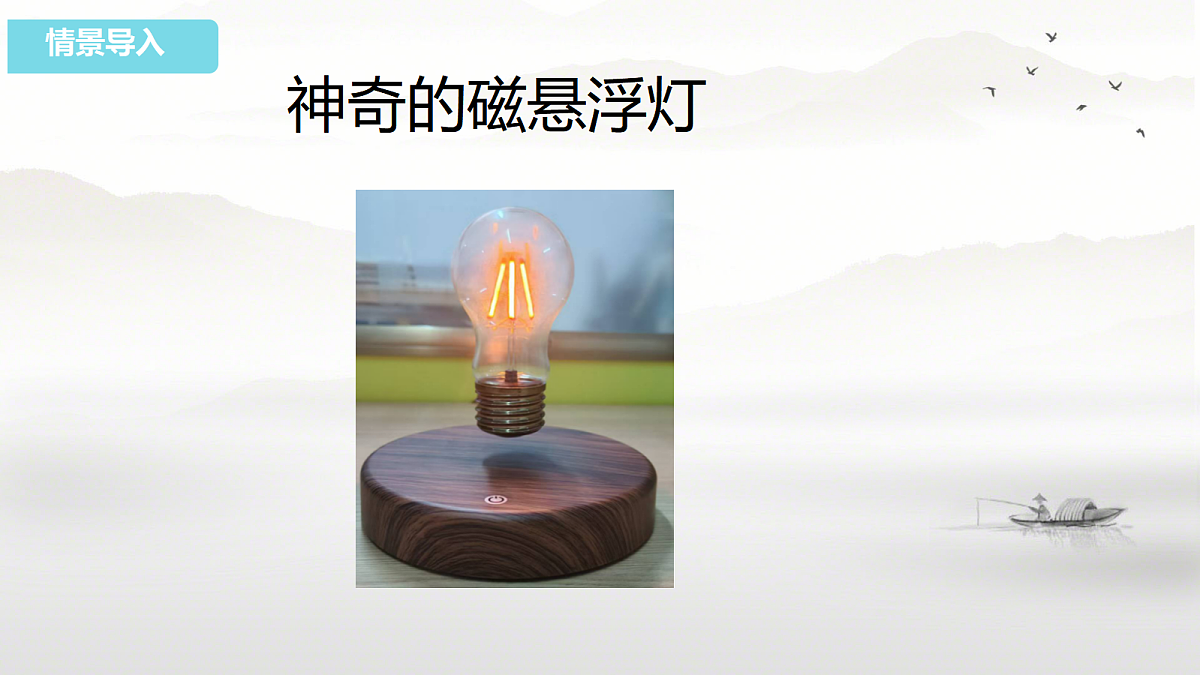

这是一份高中磁场磁感线教学ppt课件，共19页。PPT课件主要包含了神奇的磁悬浮灯，电和磁的联系，自然界中两种电荷，两个磁极等内容，欢迎下载使用。

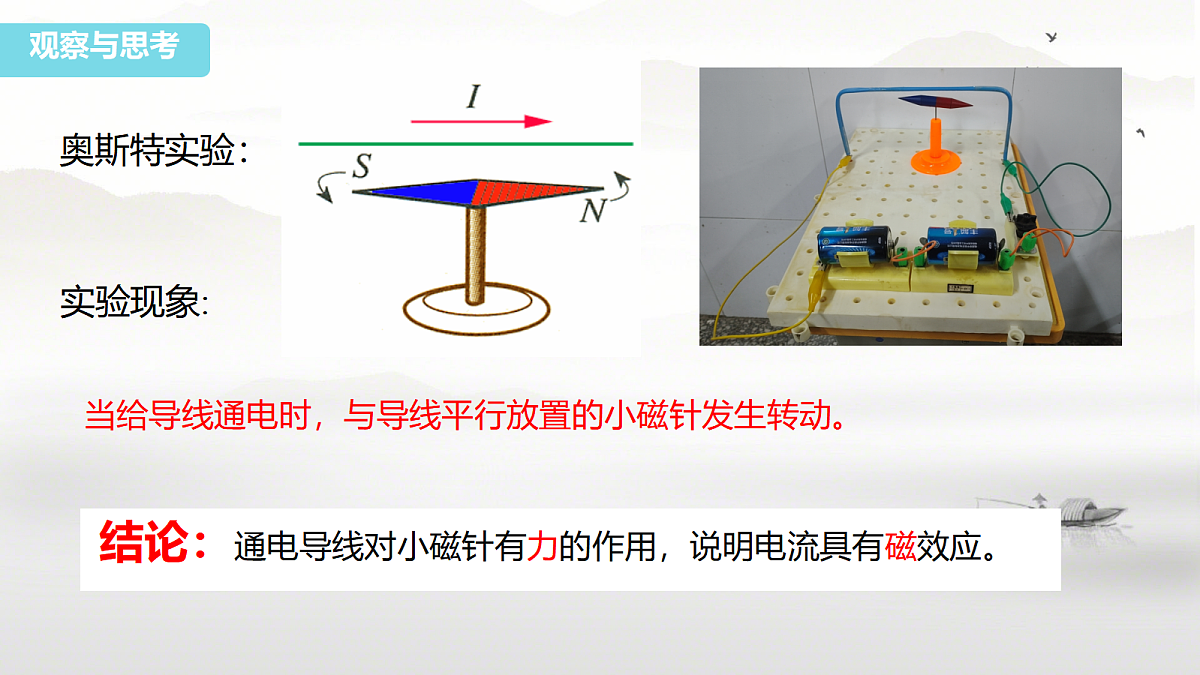

当给导线通电时，与导线平行放置的小磁针发生转动。

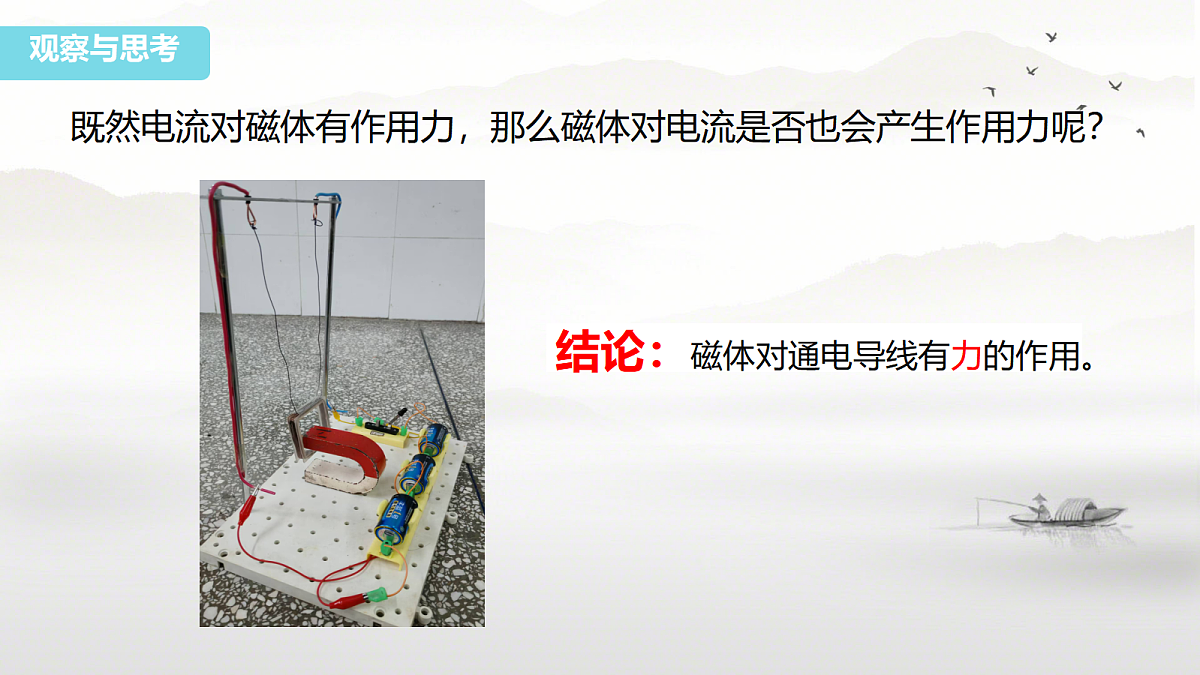

既然电流对磁体有作用力，那么磁体对电流是否也会产生作用力呢？

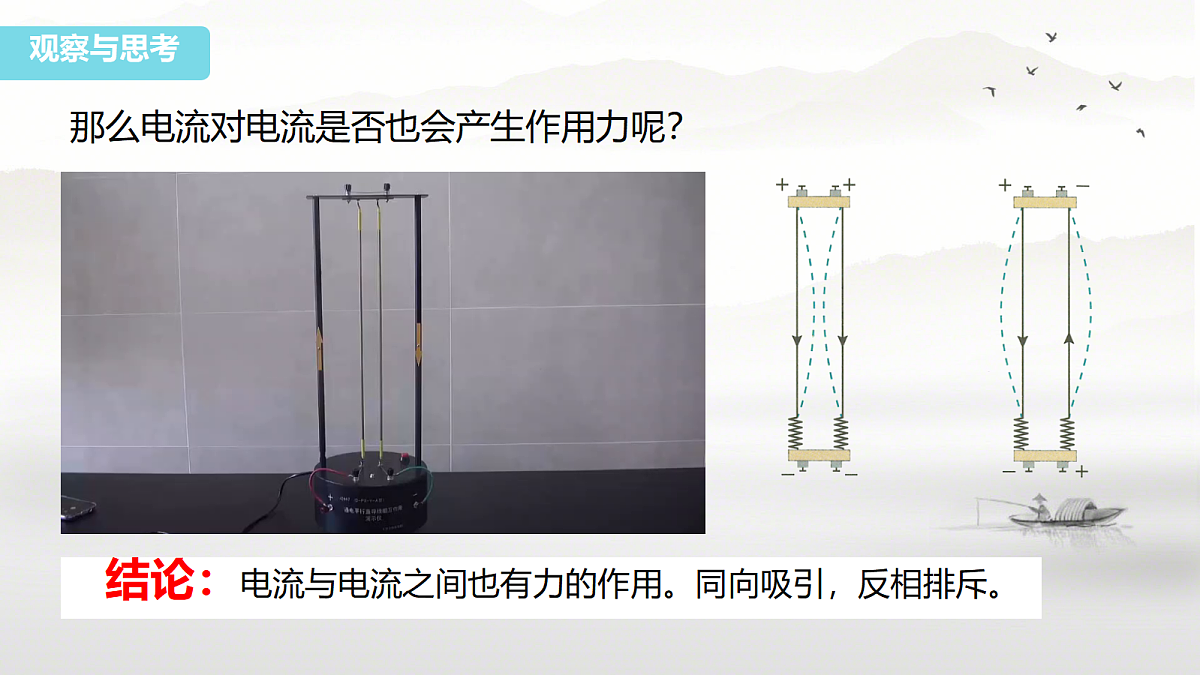

那么电流对电流是否也会产生作用力呢？

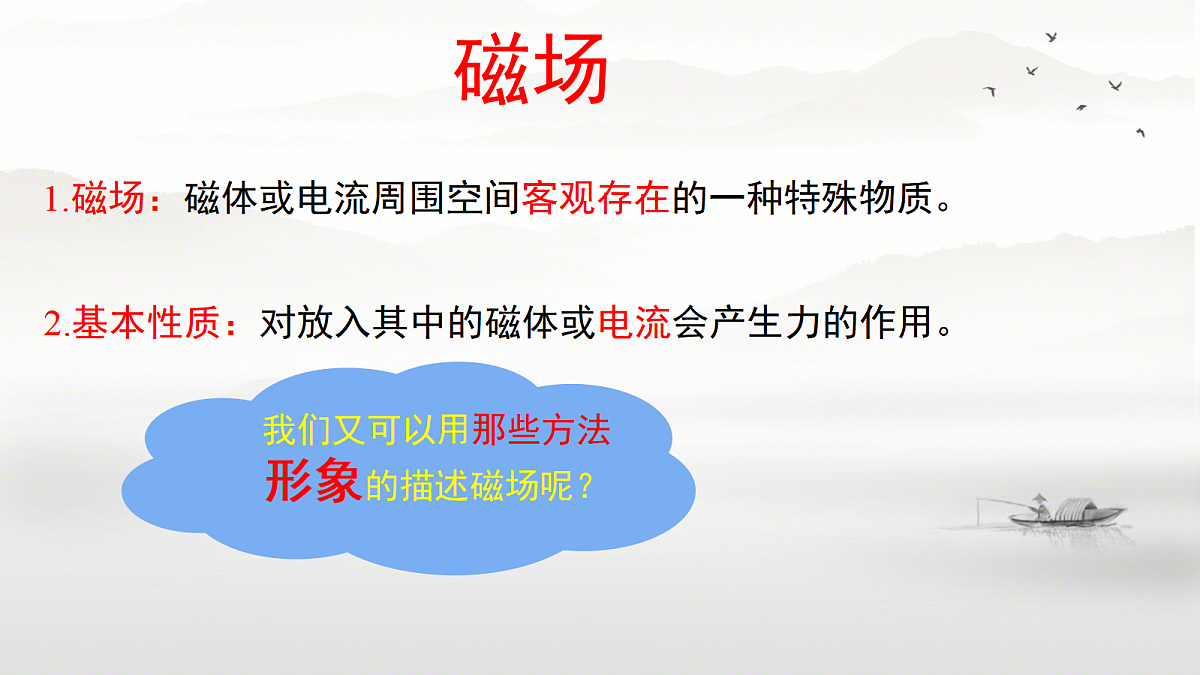

磁场的方向：物理学中规定，在磁场中的某一点， 小磁针静止时N极的指向就是该点的磁场方向。
安培定则：右手螺旋定则
安培定则：用右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向。（也叫右手螺旋定则）
阅读教材106页下面，理解安培定则
思考讨论二：1.利用安培定则能通过电流方向判断磁场方向，如何利用磁场方向判断电流方向？（见图一）2.观察横截面图二，思考某一点的磁场强弱与距导线不同距离的关系？3.图三中A点的磁场方向？
安培定则：如图所示，让右手弯曲的四指与环形（或螺线管）电流的方向一致，伸直的拇指所指的方向就是环形导线（或螺线管）轴线上磁场的方向。
环形（或螺线管）电流的磁场
1.如图所示，a、b是直线电流的磁场截面图，c、d是环形电流的磁场截面图，e、f是螺线管电流的磁场的截面图。试判断各图中的电流方向或磁感线方向。
2.如图所示，圆环上带有大量的负电荷，当圆环沿顺时针方向转动时，a、b、c三枚小磁针都要发生转动，以下说法正确的是（ ）A.a、b、c的S极都向纸里转B.b的S极向纸外转，而a、c的S极向纸里转C.b、c的N极都向纸里转，而a的N极向纸外转D.b的S极向纸里转，而a、c的S极向纸外转
