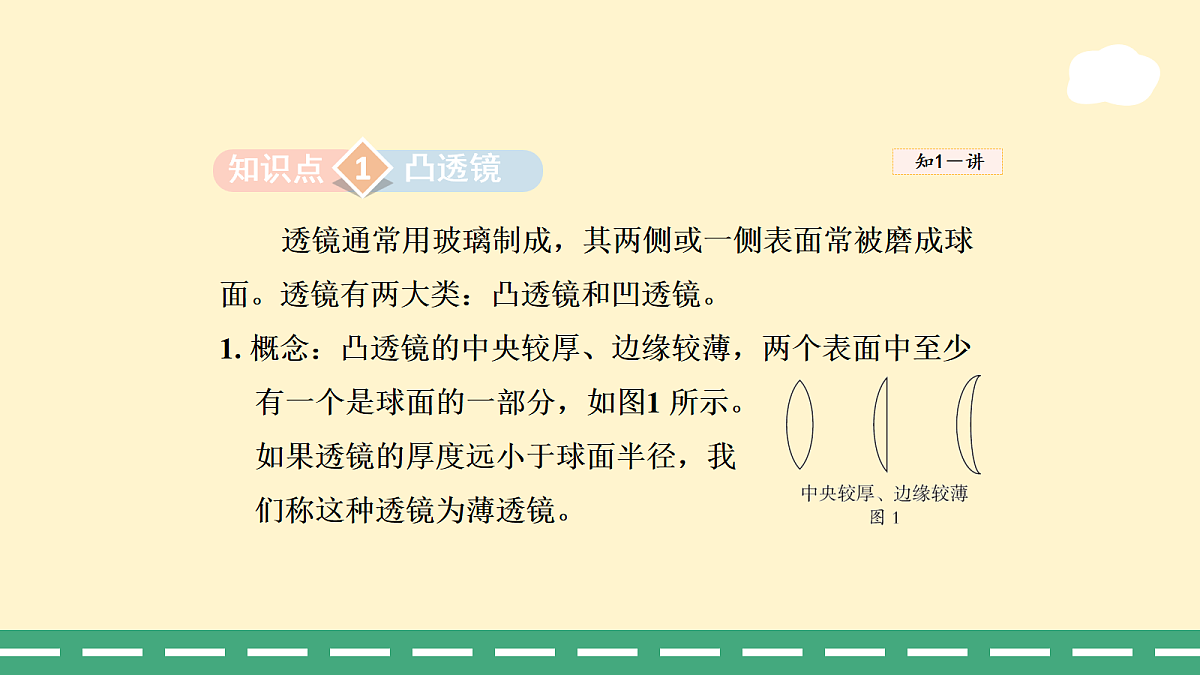

透镜通常用玻璃制成，其两侧或一侧表面常被磨成球面。透镜有两大类：凸透镜和凹透镜。1. 概念：凸透镜的中央较厚、边缘较薄，两个表面中至少有一个是球面的一部分，如图1 所示。如果透镜的厚度远小于球面半径，我们称这种透镜为薄透镜。

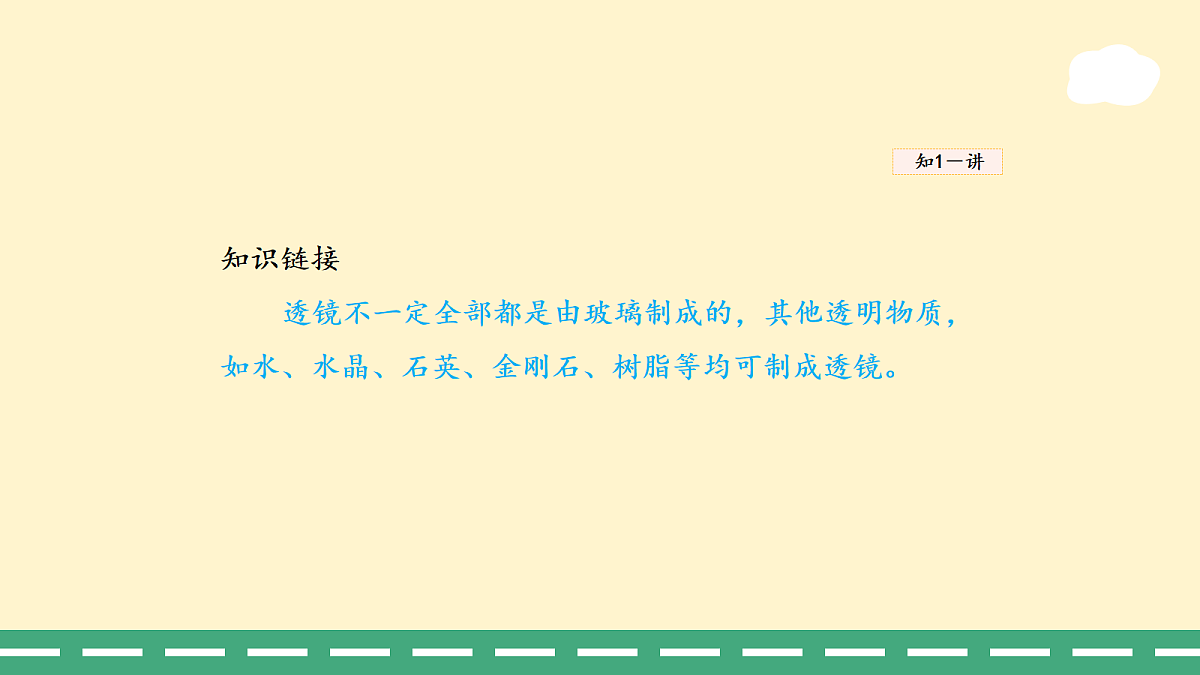

知识链接透镜不一定全部都是由玻璃制成的，其他透明物质，如水、水晶、石英、金刚石、树脂等均可制成透镜。

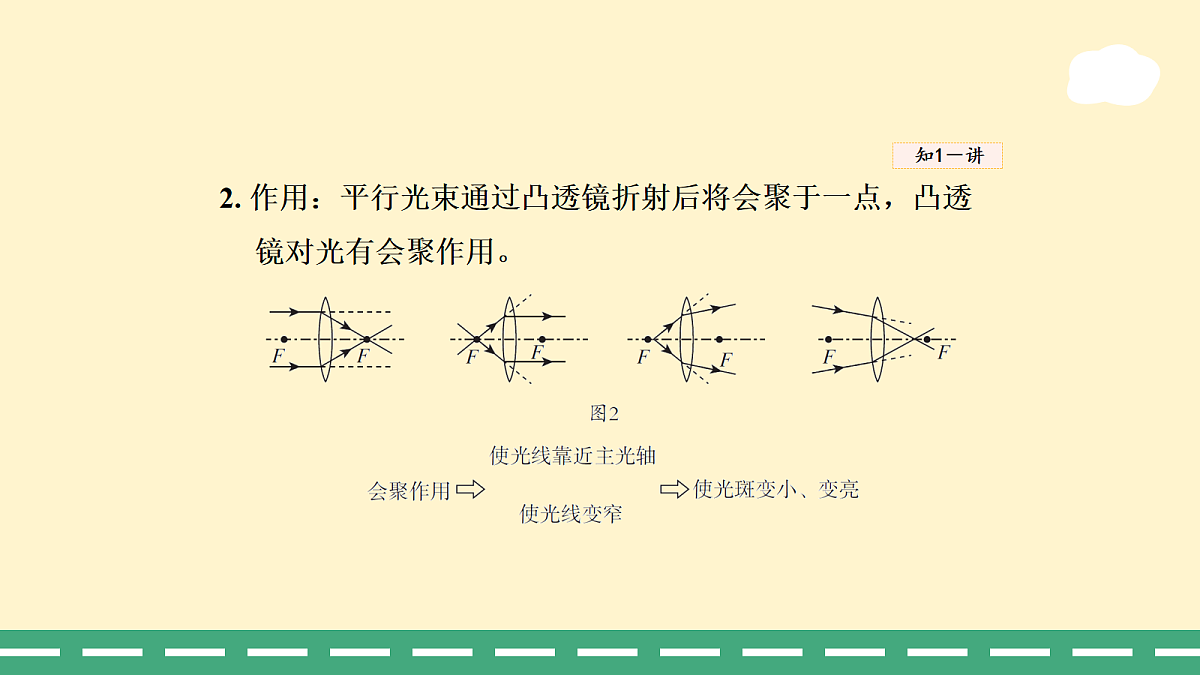

2. 作用：平行光束通过凸透镜折射后将会聚于一点，凸透镜对光有会聚作用。

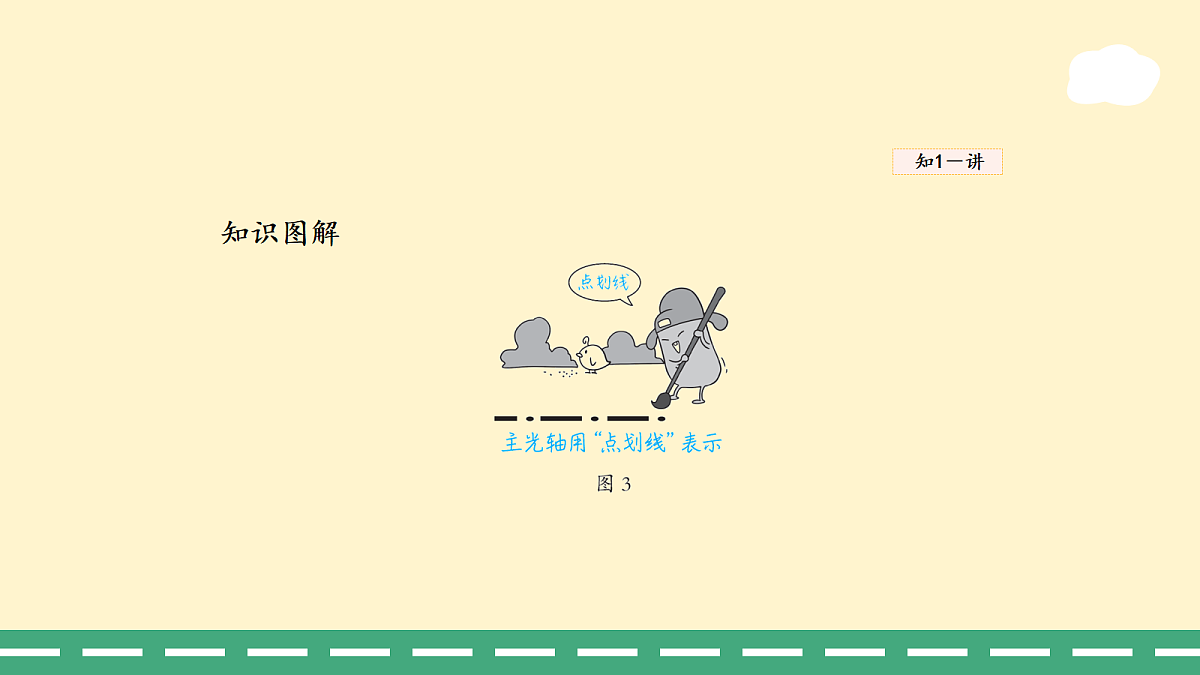

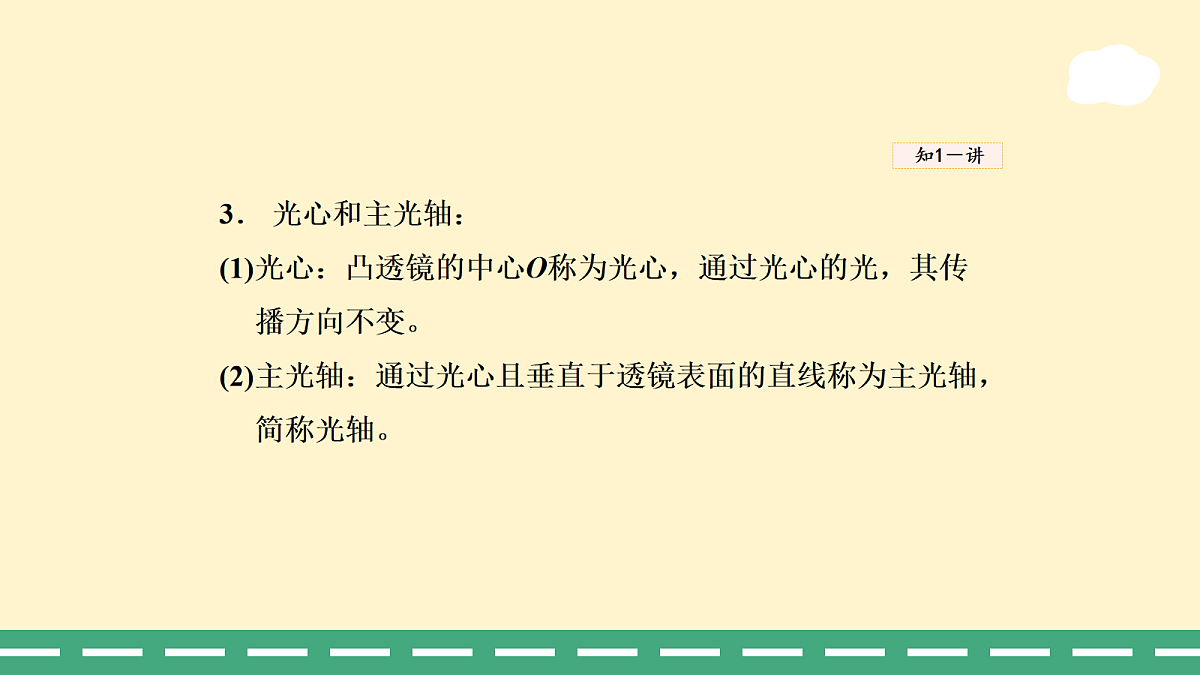

3． 光心和主光轴：(1)光心：凸透镜的中心O称为光心，通过光心的光，其传播方向不变。(2)主光轴：通过光心且垂直于透镜表面的直线称为主光轴，简称光轴。

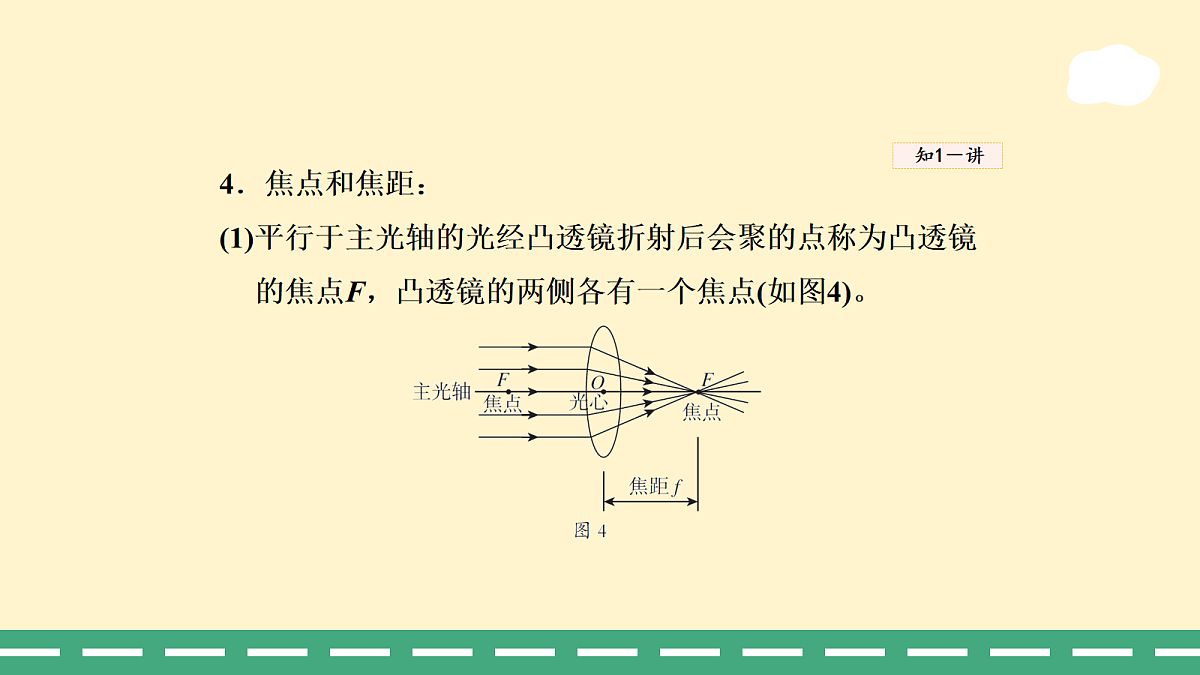

4．焦点和焦距：(1)平行于主光轴的光经凸透镜折射后会聚的点称为凸透镜的焦点F，凸透镜的两侧各有一个焦点(如图4)。
方法点拨构建透镜结构模型的步骤：(1)确定主光轴；(2)确定光心；(3)确定焦点；(4)构建模型：
(2)焦距：焦点到光心的距离称为焦距f。焦距是凸透镜的一个重要参数，焦距的大小反映了凸透镜对光的偏折 程度。(3)估测焦距：凸透镜的焦距越大，凸透镜对光的会聚作用越小。实验中通常通过测量焦点到凸透镜的距离估测该凸透镜的焦距。
1. 概念：凹透镜的中央较薄、边缘较厚，两个表面中至少有一个是球面的一部分。如图6 所示。
2. 作用：让平行光束照射到凹透镜上，可看到光通过凹透镜发生折射后向外散开。可见，凹透镜对光有发散作用。
深入思考 由同样玻璃制成的透镜，为什么凸透镜对光会聚，凹透镜对光发散？
深度理解在进入和离开透镜时，光共经历了两次折射。图解透镜对光的作用(图8)总结：光经过透镜折射后，总是向厚度大的一侧偏折。
3. 光心和主光轴 凹透镜也有主光轴、光心，通过凹透镜光心的光，其传播方向不变。
4．凹透镜的焦点平行于主光轴的光经凹透镜折射后，其反向延长线的交点叫凹透镜的焦点，凹透镜的两侧各有一个焦点(如图9)。
5．透镜的三条特殊光线
深度理解在光的折射中，光路是可逆的。若把光源放在焦点处，光源射向凸透镜的光，经凸透镜折射后会成为平行于主光轴的光，如图10 所示。因此凸透镜可用来制作平行光源。
根据光的折射中光路是可逆的，我们可作如图11 所示的光路，即正向延长过凹透镜另一侧焦点的入射光，经凹透镜折射后会成为平行于主光轴的光。
[中考·福建] 放在凸透镜主光轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图12所示，
则下列说法正确的是( )A. 凸透镜只对平行于主光轴的光起发散作用B. 凸透镜只对平行于主光轴的光起会聚作用C. 通过凸透镜后的光线是发散的，因为凸透镜对光起发散作用D. 通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种现
解析：光通过凸透镜后偏向主光轴为会聚，偏离主光轴为发散。从图中可以看出，光通过凸透镜后“发散”程度比原来小，说明光是偏向主光轴的，是凸透镜对光有会聚作用的表现，故选项ABC 都是错误的，选项D 正确。
1. [中考·赤峰]两支激光笔并排放置，它们发出的光束经过透镜(未画出)的光路如图所示，说明该透镜对光有______作用。
[中考·南充]如图13所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路。
解析：过凸透镜焦点的光经凸透镜折射后折射光平行于主光轴，平行于主光轴的光经过凹透镜折射后，折射光的反向延长线过凹透镜的虚焦点。
2. 请根据经图中凸透镜折射后的光线，作出凸透镜的入射光线和经平面镜反射后的光线。
