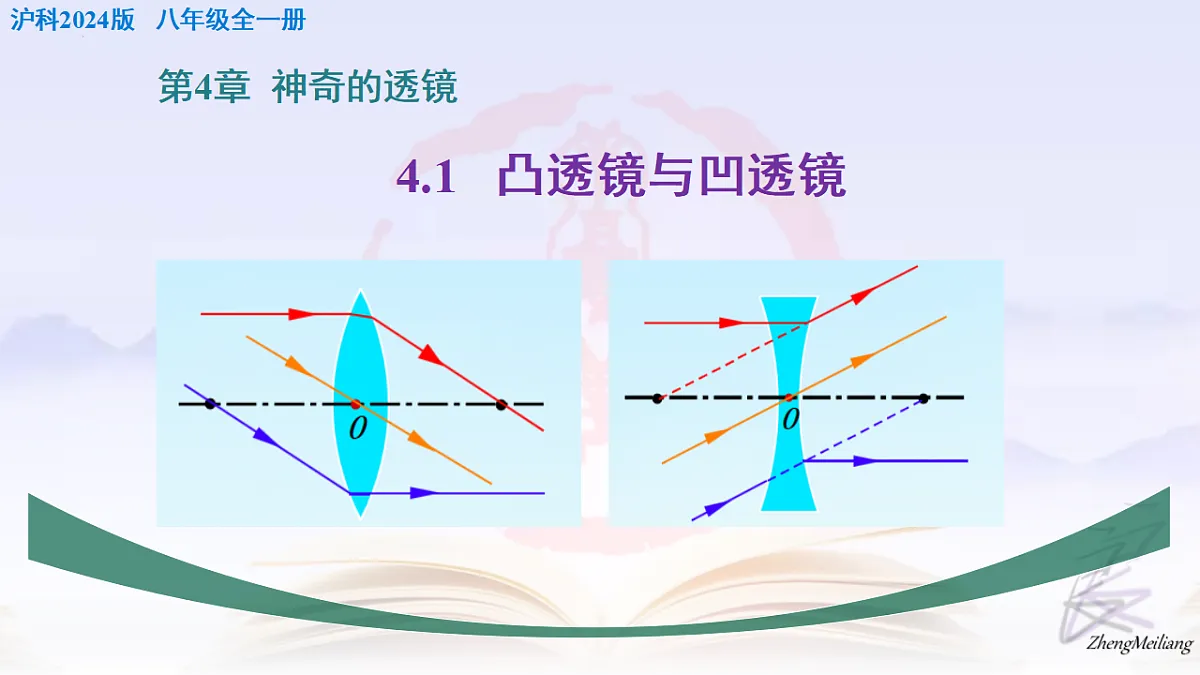

4.1 凸透镜与凹透镜 课件 2025-2026学年物理沪科版八年级全一册

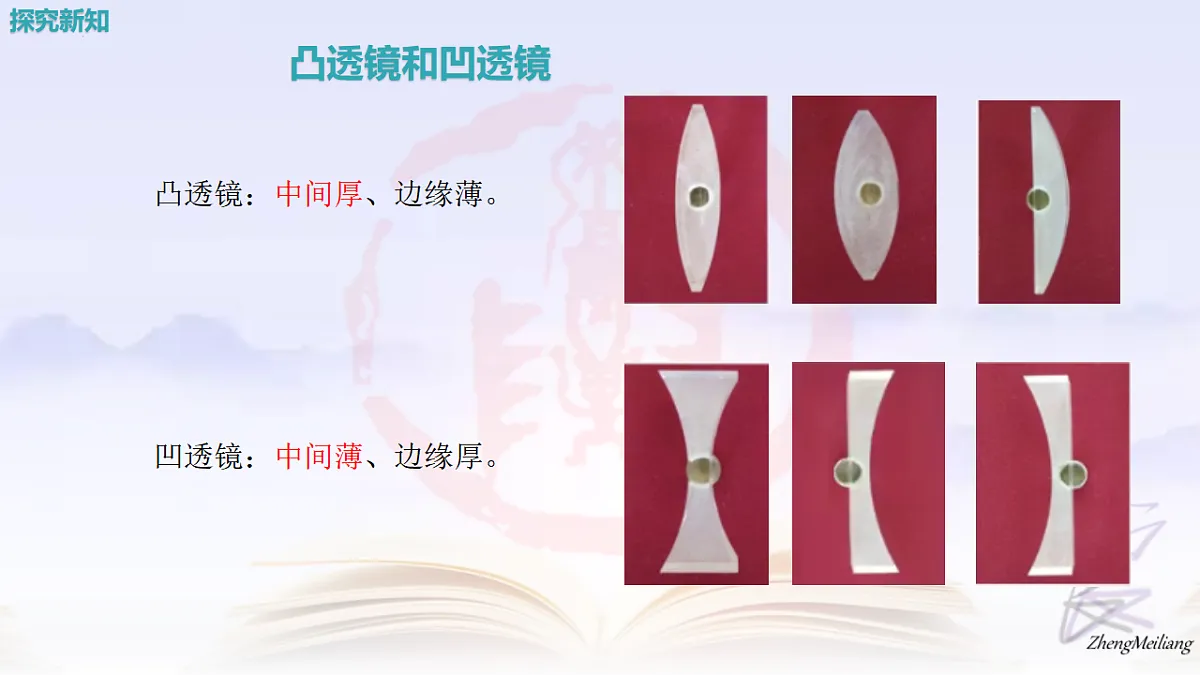

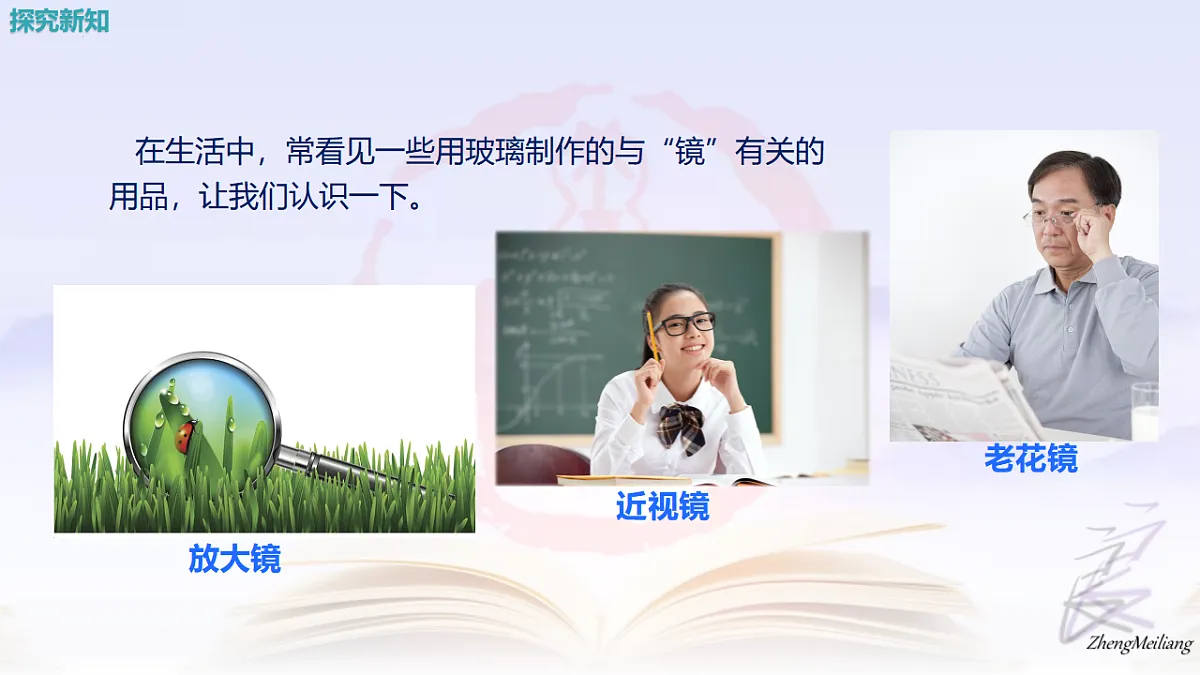

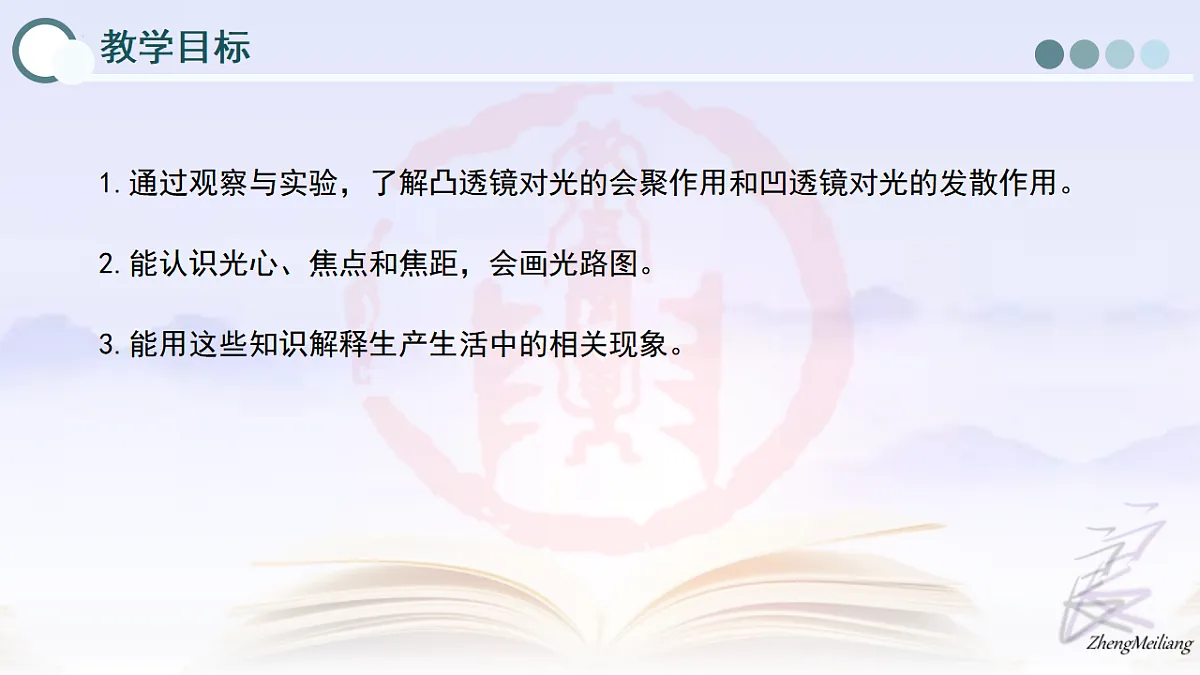

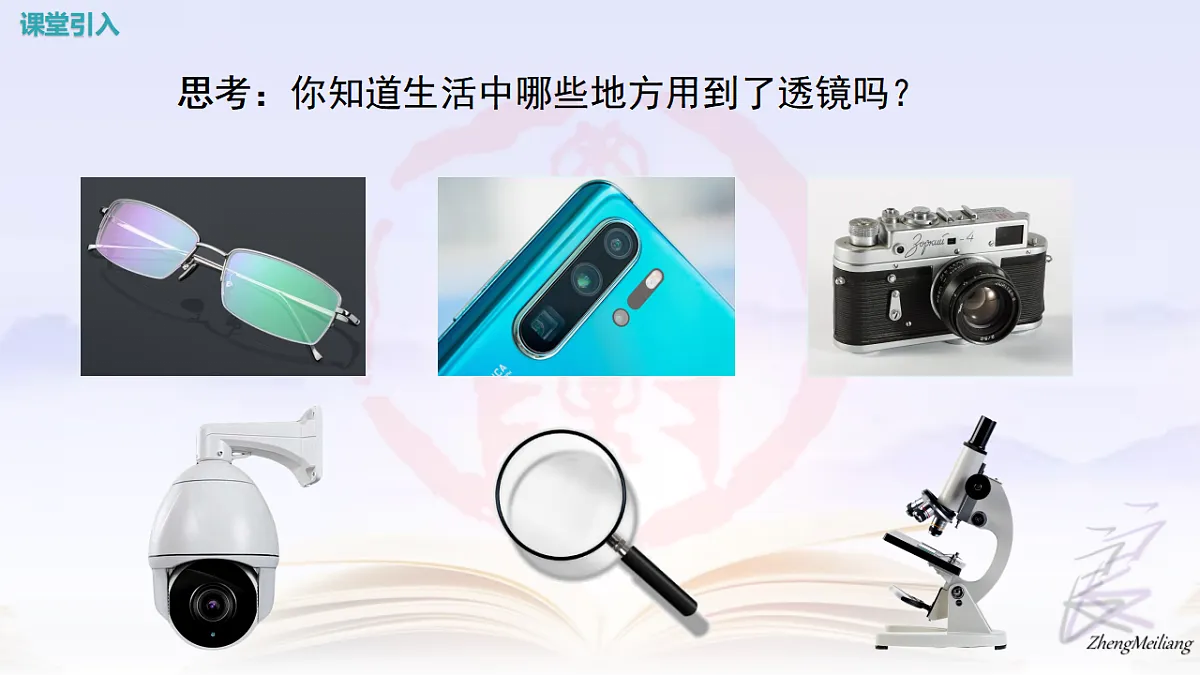

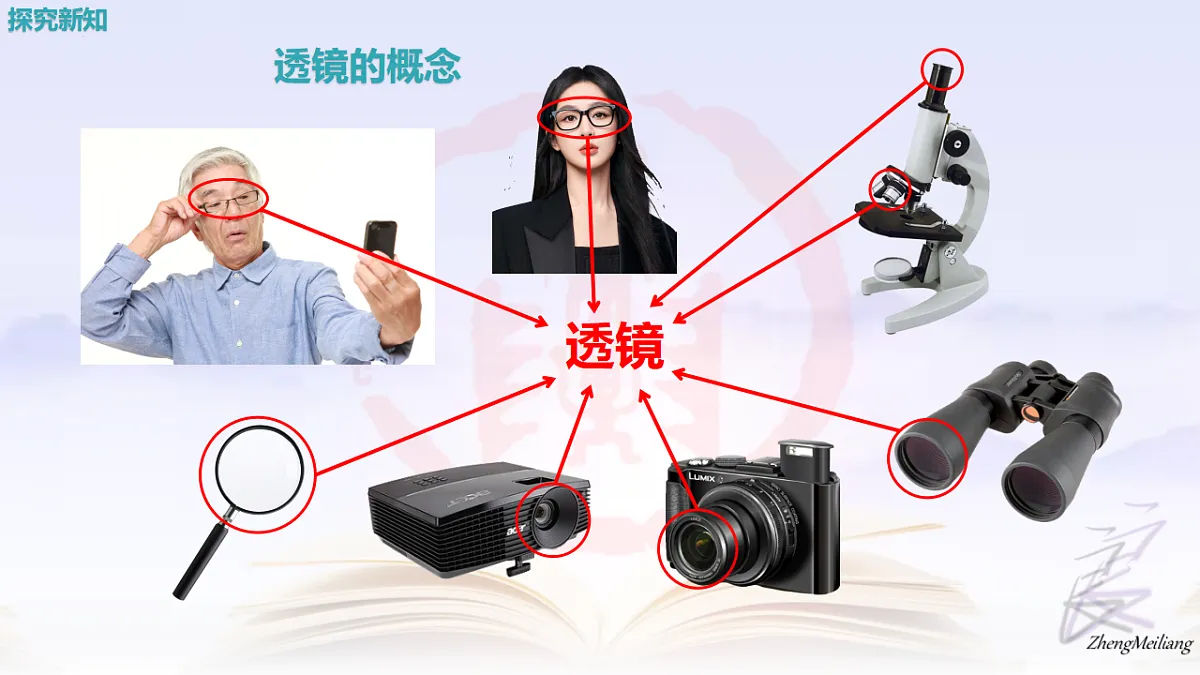

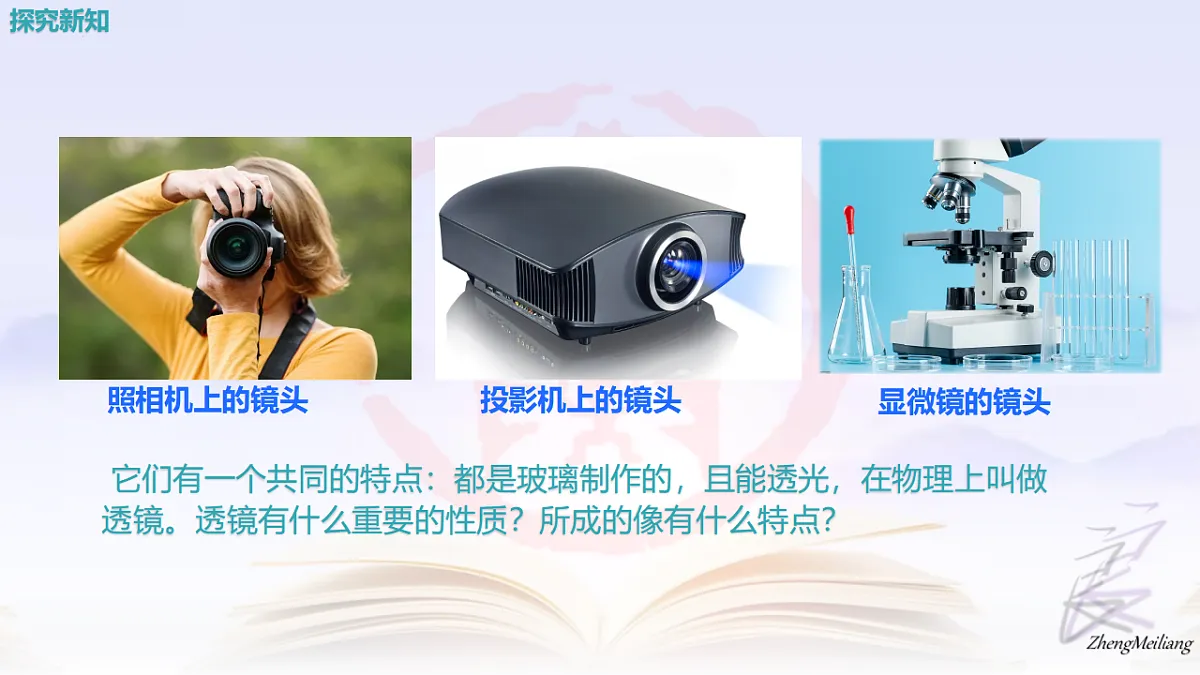

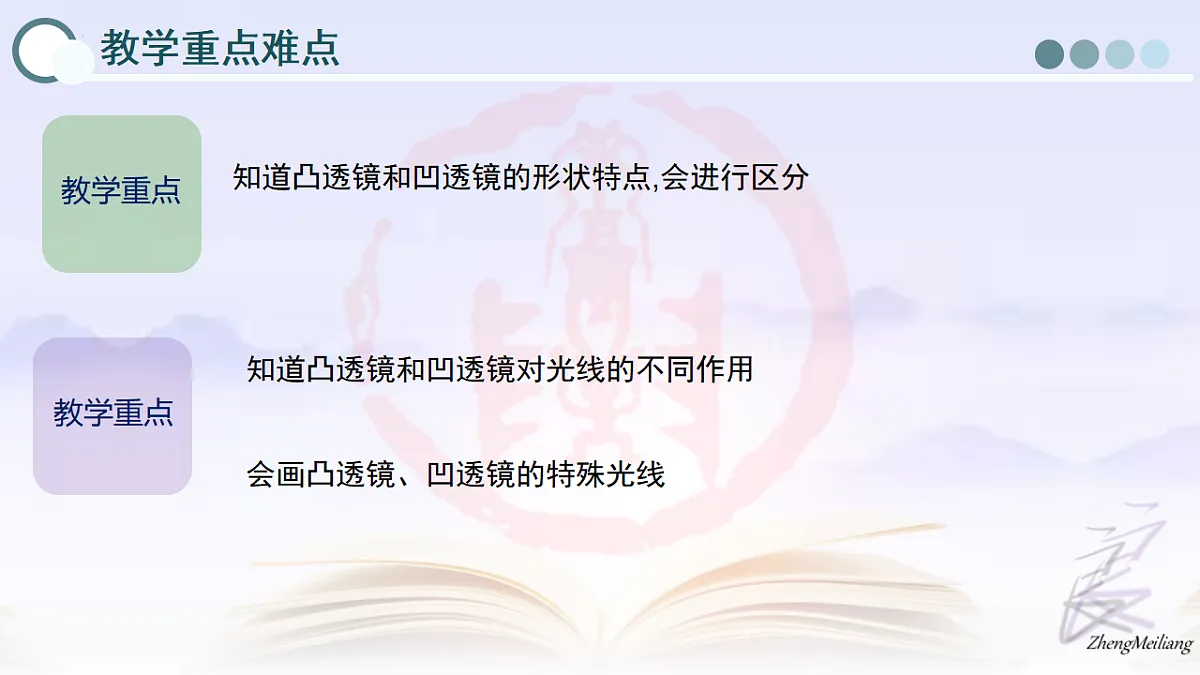

沪科2024版 八年级全一册第4章 神奇的透镜 4.1 凸透镜与凹透镜1.通过观察与实验，了解凸透镜对光的会聚作用和凹透镜对光的发散作用。2.能认识光心、焦点和焦距，会画光路图。3.能用这些知识解释生产生活中的相关现象。知道凸透镜和凹透镜的形状特点,会进行区分知道凸透镜和凹透镜对光线的不同作用会画凸透镜、凹透镜的特殊光线思考：你知道生活中哪些地方用到了透镜吗？课堂引入凹透镜：中间薄、边缘厚。凸透镜和凹透镜凸透镜：中间厚、边缘薄。探究新知透镜透镜的概念探究新知 在生活中，常看见一些用玻璃制作的与“镜”有关的用品，让我们认识一下。探究新知它们有一个共同的特点：都是玻璃制作的，且能透光，在物理上叫做透镜。透镜有什么重要的性质？所成的像有什么特点？探究新知OO 特点 ：（1）主光轴：通过两个球面球心的直线。（2）光心：光心是主光轴上的一点，通过这点的光线穿过透镜时不改变方向。信息快递：一般把透镜的中心称为光心(图中的O点),把通过光心且垂直于透镜表面的直线称为主光轴(图中的直线CC’)。凸透镜：对光线有会聚作用 使平行于透镜主光轴的几束光射向凸透镜，光从凸透镜的另一侧射出，观察到凸透镜能使平行于主光轴的光会聚到一点上。主光轴OF 凸透镜的焦点和焦距焦距主光轴F主光轴结论：凸透镜有两个实焦点。FF主光轴结论：光路可逆凹透镜：对光线有发散作用凹透镜有焦点吗？把折射光线反向延长看一看。 虚F焦距凹透镜的焦点和焦距 平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。结论：凸透镜对光线有会聚作用•O现象：折射光线靠近主光轴结论：凹透镜对光有发散作用•O现象：折射光线远离主光轴面镜与透镜平面镜凸面镜凹面镜光的反射发散会聚凸透镜凹透镜光的折射会聚发散不会会聚、不会发散（3）经过凸透镜焦点的光线经凸透镜折射后平行于主光轴（2）平行于主光轴的光线经凸透镜折射后通过焦点 凸透镜的三条特殊光线透镜的三条特殊光线透镜的三条特殊光线视频讲解——《凸透镜的三条特殊光线》透镜的三条特殊光线（3）对着凹透镜异侧虚焦点入射的光线经凹透镜后平行于主光轴（2）平行于主光轴的光线经凹透镜后发散光线的反向延长线通过虚焦点凹透镜的三条特殊光线透镜的三条特殊光线视频讲解——《凹透镜的三条特殊光线》由玻璃等透光材料制成的，其两侧或一侧表面常被磨成球面，根据光的折射制成的能够使光透过的元器件凸透镜的中心（通过光心的光，其传播方向不变）通过光心且垂直于透镜表面的直线（通过两个球体球心的直线）中间较厚，边缘较薄中间较薄，边缘较厚会聚发散两个实焦点两个虚焦点过心不变平行过焦过焦平行过心不变平行过焦过焦平行课堂小结凸透焦点会聚课后作业C丙在烧杯中充入烟雾课后作业AD课后作业B课后作业下 课
