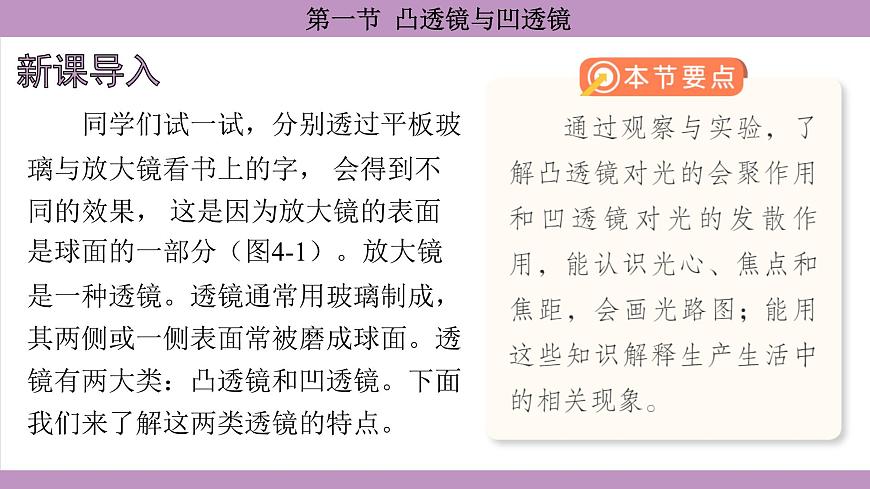

同学们试一试，分别透过平板玻璃与放大镜看书上的字， 会得到不同的效果， 这是因为放大镜的表面是球面的一部分（图4-1）。放大镜是一种透镜。透镜通常用玻璃制成，其两侧或一侧表面常被磨成球面。透镜有两大类：凸透镜和凹透镜。下面我们来了解这两类透镜的特点。

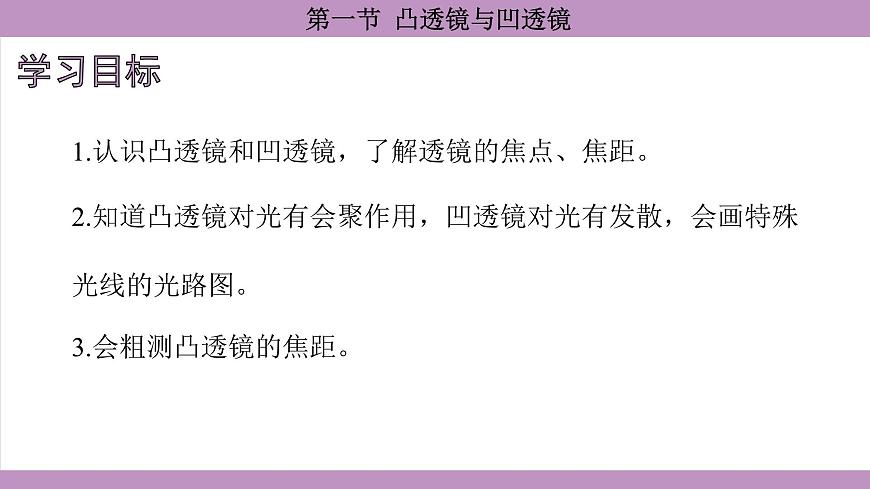

1.认识凸透镜和凹透镜，了解透镜的焦点、焦距。2.知道凸透镜对光有会聚作用，凹透镜对光有发散，会画特殊光线的光路图。3.会粗测凸透镜的焦距。

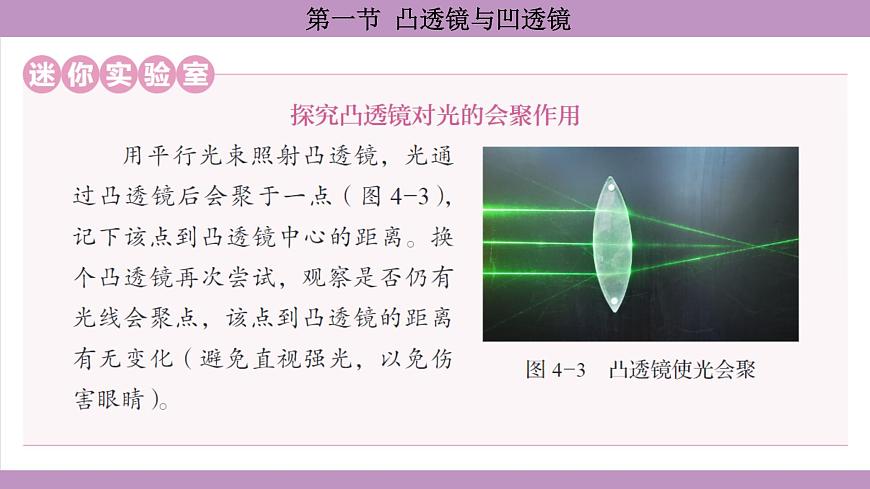

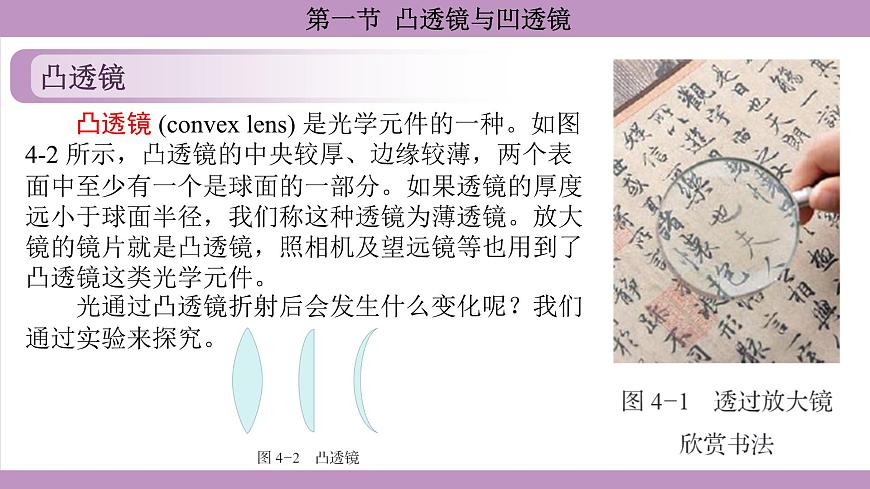

凸透镜 (cnvex lens) 是光学元件的一种。如图 4-2 所示，凸透镜的中央较厚、边缘较薄，两个表面中至少有一个是球面的一部分。如果透镜的厚度远小于球面半径，我们称这种透镜为薄透镜。放大镜的镜片就是凸透镜，照相机及望远镜等也用到了凸透镜这类光学元件。 光通过凸透镜折射后会发生什么变化呢？我们通过实验来探究。

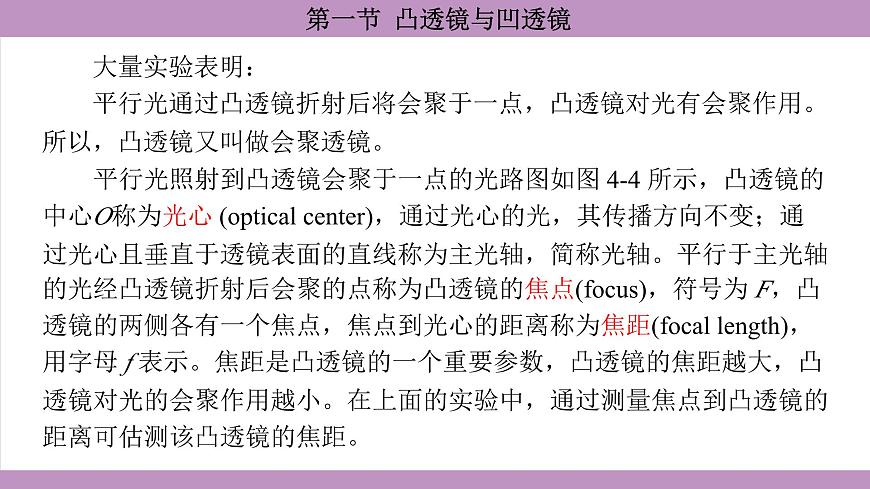

大量实验表明： 平行光通过凸透镜折射后将会聚于一点，凸透镜对光有会聚作用。所以，凸透镜又叫做会聚透镜。

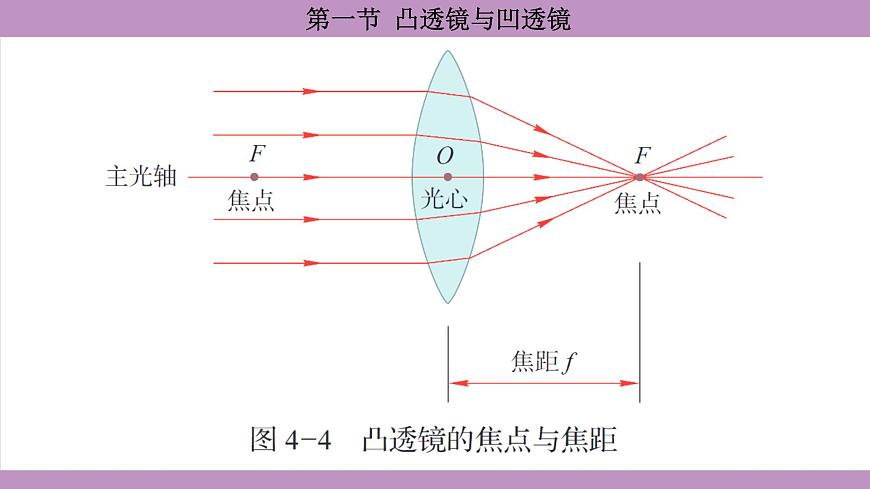

平行光照射到凸透镜会聚于一点的光路图如图 4-4 所示，凸透镜的中心O称为光心 (ptical center)，通过光心的光，其传播方向不变；通过光心且垂直于透镜表面的直线称为主光轴，简称光轴。平行于主光轴的光经凸透镜折射后会聚的点称为凸透镜的焦点(fcus)，符号为 F，凸透镜的两侧各有一个焦点，焦点到光心的距离称为焦距(fcal length)，用字母 f 表示。焦距是凸透镜的一个重要参数，凸透镜的焦距越大，凸透镜对光的会聚作用越小。在上面的实验中，通过测量焦点到凸透镜的距离可估测该凸透镜的焦距。
凹透镜(cncave lens) 也是一种光学元件。如图 4-5 所示，凹透镜的中央较薄、边缘较厚，两个表面中至少有一个是球面的一部分。
让平行光束照射在凹透镜上，可看到光通过凹透镜发生折射后向外散开（图 4 - 6）。可见，凹透镜对光有发散作用。所以，凹透镜又叫做发散透镜。
与凸透镜类似，凹透镜也有主光轴、光心，通过凹透镜光心的光，其传播方向也不变。平行于主光轴的光经凹透镜发散后，其反向延长线的交点叫凹透镜的焦点。凹透镜的两侧各有一个焦点（图 4 - 7）。
1. 一家汽车美容店的门口，贴有“爱车小贴士”，其上有温馨提醒：“烈日下洗车须及时擦干，否则会导致车漆失去光泽。”你认为这种说法正确吗？为什么？
2. 选用凸透镜和凹透镜时，若要对光有发散作用，应选择 _________ 镜；要对光有会聚作用，应选择 ____________ 镜。
正确解析：水滴相当于凸透镜，对光线有会聚作用，能将太阳的热会聚到焦点上，形成温度很高的点，可能使车漆失去光泽。
3. 光经过透镜折射前后的光路如图 4-8 所示，则下列对虚线框内的透镜类型判断正确的是( )。 A. 甲是凹透镜，乙是凸透镜 B. 甲是凸透镜，乙是凹透镜 C. 两个都是凹透镜 D. 两个都是凸透镜
4. 在图 4-9 (a)中，画出平行于主光轴的入射光线经透镜折射后的光线。在图 4-9 (b) 中画出折射光线的入射光线。
5. 如果想要小灯泡发出的光经透镜折射后能近似形成平行光，应选择凸透镜还是凹透镜？小灯泡应放在哪个位置？
6. 收集身边的一些凸透镜，想办法测出它们的焦距。
让凸透镜正对太阳光，白纸应与凸透镜平行，来回移动透镜，在白纸上出现最小最亮的光斑，光斑到透镜中心的距离即为焦距。
