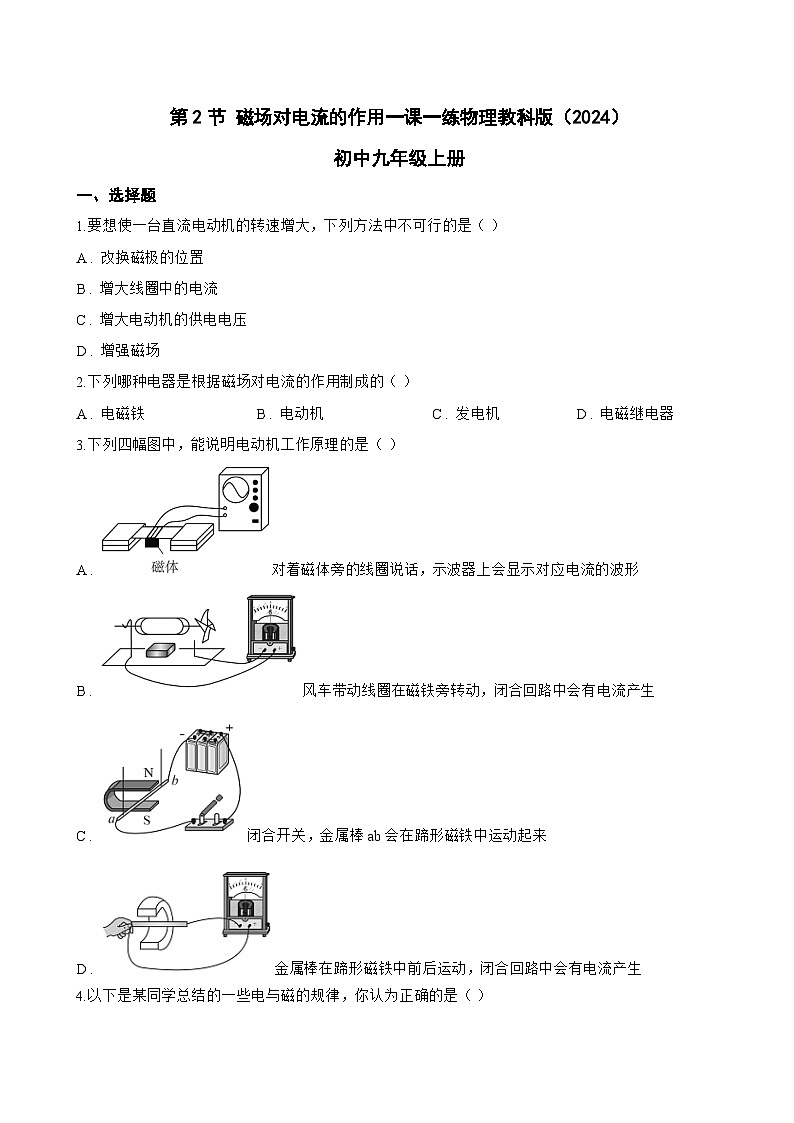

初中第2节 磁场对电流的作用随堂练习题

这是一份初中第2节 磁场对电流的作用随堂练习题，共11页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。
1.要想使一台直流电动机的转速增大，下列方法中不可行的是（ ）
A . 改换磁极的位置
B . 增大线圈中的电流
C . 增大电动机的供电电压
D . 增强磁场
2.下列哪种电器是根据磁场对电流的作用制成的（ ）
A . 电磁铁 B . 电动机 C . 发电机 D . 电磁继电器
3.下列四幅图中，能说明电动机工作原理的是（ ）
A . 对着磁体旁的线圈说话，示波器上会显示对应电流的波形
B . 风车带动线圈在磁铁旁转动，闭合回路中会有电流产生
C . 闭合开关，金属棒ab会在蹄形磁铁中运动起来
D . 金属棒在蹄形磁铁中前后运动，闭合回路中会有电流产生

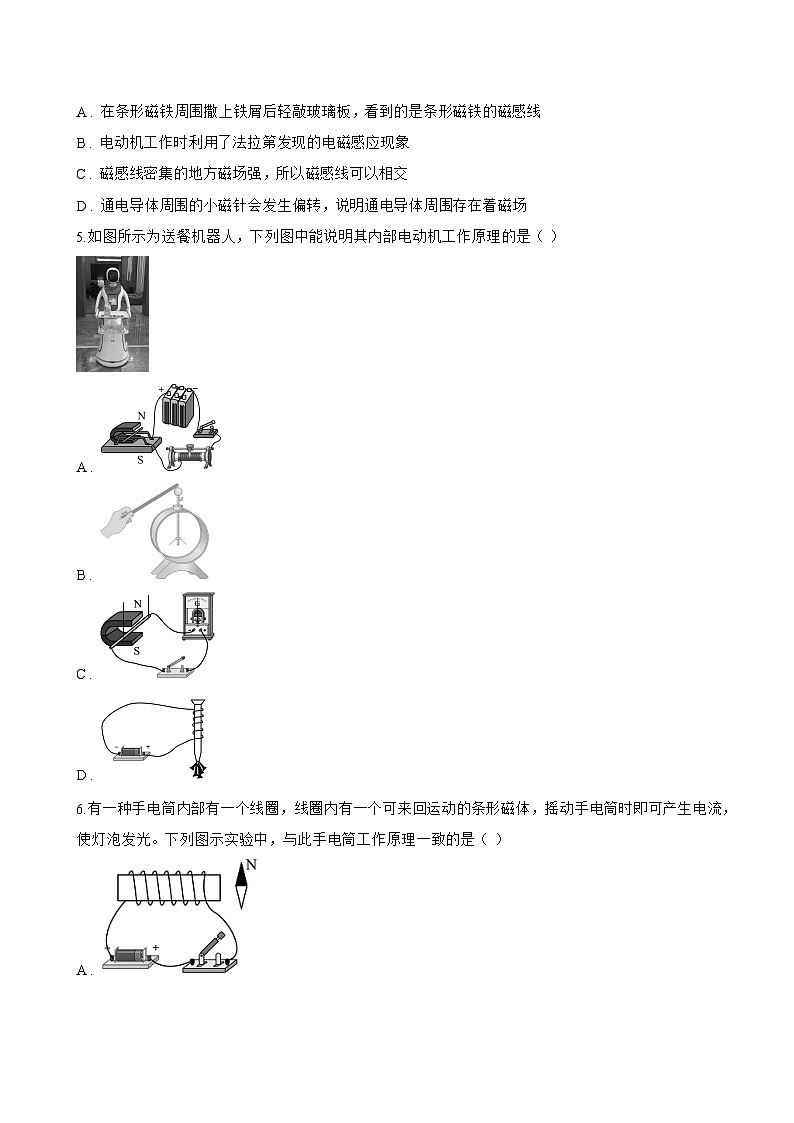

4.以下是某同学总结的一些电与磁的规律，你认为正确的是（ ）
A . 在条形磁铁周围撒上铁屑后轻敲玻璃板，看到的是条形磁铁的磁感线
B . 电动机工作时利用了法拉第发现的电磁感应现象
C . 磁感线密集的地方磁场强，所以磁感线可以相交
D . 通电导体周围的小磁针会发生偏转，说明通电导体周围存在着磁场
5.如图所示为送餐机器人，下列图中能说明其内部电动机工作原理的是（ ）
A .
B .
C .
D .

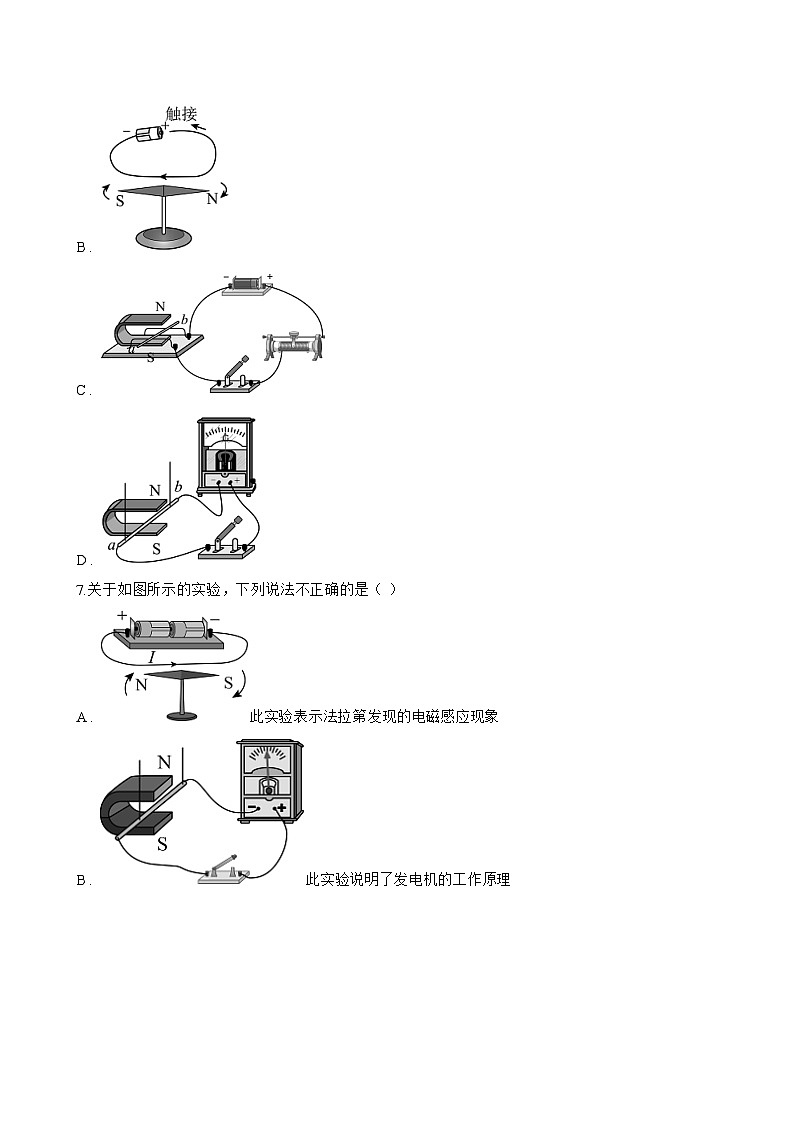

6.有一种手电筒内部有一个线圈，线圈内有一个可来回运动的条形磁体，摇动手电筒时即可产生电流，使灯泡发光。下列图示实验中，与此手电筒工作原理一致的是（ ）
A .
B .
C .
D .
7.关于如图所示的实验，下列说法不正确的是（ ）
A . 此实验表示法拉第发现的电磁感应现象
B . 此实验说明了发电机的工作原理
C . 此实验说明了电磁铁的磁性强弱与线圈匝数有关
D . 此实验说明了电动机的工作原理
8.2023年四川凉山州德昌县的腊巴山风电项目正式开始建设，这将为当地人民的生活带来巨大的改善。风力发电机是利用图中哪个探究实验的原理来工作的（ ）
A .
B .
C .
D .
二、多选题
1.下列器件在工作时，与电动自行车的电动机工作原理相同的是（ ）
A . 话筒 B . 动圈式耳麦 C . 电流表 D . 交流发电机
2.昔日高档小轿车，今朝进入百姓家．下列有关小轿车的说法正确的是（ ）
A . 电动汽车的核心部件电动机是利用电磁感应原理制成的
B . 汽油机的做功冲程，主要将内能转化为机械能
C . 开车时要系好安全带，是为了减小人由于惯性而受到的伤害
D . 汽车发动机用水作冷却液，主要是利用水比热容小的特点
3.当今世界的科学家发展和技术进步突飞猛进，以下与物理有关的论述正确的是（ ）
A . 高碳动力设备（内燃机）的工作效率均高于电动机
B . 电瓶车内的电动机是利用磁场对电流作用的原理工作的
C . 太阳能电池的发电原理是把太阳能转变成电能
D . 大量使用氢能源可以降低“温室效用”的程度
4.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
5.科学家经过长期研究，发现了电和磁有密切关系，其中最重要的两项研究如图所示，下列判断中正确的是（ ）
​
A . 甲图所揭示的原理可制成电动机
B . 乙图是用来研究磁场对通电导线作用的
C . 甲图中电路闭合，能将机械能转化为电能
D . 乙图中电路闭合，导体ab左右运动，电路中有感应电流
6.如图所示的四个装置可以用来演示物理现象，下列表述正确的是（ ）
A . 图甲是电动机原理的示意图，它是根据通电线圈在磁场中受力转动制成的
B . 图乙可用来演示磁生电现象，它说明了通电导体周围存在磁场
C . 图丙可用来演示电磁铁的磁性强弱与线圈匝数的关系
D . 图丁是发电机原理的示意图，它是根据电磁感应原理制成的
三、填空题
1.抽油烟机的核心部件是电动机，图中与电动机的工作原理相同的是 ________ 图（选填“甲”或“乙”）抽油烟机工作时是利用气体流速大，压强 ________ 的原理把油烟抽到室外。
2.如图所示装置，通电瞬间直导线向左摆动，这表明 ________ 对电流有力的作用；若要使直导线向右摆动，可改变电流 ________ （大小、方向）。
3.电动自行车的“心脏”是电动机，它是利用通电线圈在 ________ 磁场中受力转动的原理工作的，车把上的“调速转把”相当于我们学过的滑动变阻器，拧动“调速转把”可以改变电动机中的电流电流大小，从而改变电动机的转速．下坡时，关闭电源，电动机就变成了“发电机”，从而实现“自发电”，它是利用 ________ 现象的原理工作的．
4.如图甲所示实验中，闭合开关后，导体棒ab向右运动，这说明 ________ 对通电导体有力的作用；图乙和图丙装置中，与图甲实验原理相同的是 ________ 。
5.含有电动机的用电器已走进千家万户，同学们学习电动机一节后，相信你们对电动机有了新的了解．请问：电动机主要是利用什么原理制成的？请至少说出一个家用电器中使用电动机的实例．答：原理是： ；实例有： ________ ．
6.一次探究活动中，小明把一个正在发光的灯泡放到U形磁体中间（如图），惊讶地发现了灯丝在晃动，对于这种现象你的解释是磁场对通电导体有 ________ 。在动圈式麦克风和电流表中，工作原理与该实验中的原理一致的是 ________ 。
7.如图甲乙所示，均为电机模型，其中图 ________ （选填“甲”或“乙”）为交流发电机模型，其工作原理是 ________ ；直流电动机工作时，能够使线圈平稳、连续不停地转动下去是靠 ________ 实现的。
四、实验探究题
1.李华同学学习了电磁方面的知识后，做了以下两个实验（如图所示）。
（1） 用甲装置进行了如下的操作：①让导体 AB 静止在磁场中；②让导体 AB 在磁场中左右运动；③让导体 AB 沿竖直方向上下缓慢运动。其中能使电流表指针发生偏转的是 ________ （填序号）；
（2） 如果在乙装置的实验中，当开关闭合时，发现导体 ab 向左运动，若要使导体 ab 向右运动，下列措施不可行的是______；
A . 调换电源正、负极
B . 调换磁体N、S极
C . 同时调换电源正、负极和磁体N、S极
（3） 根据乙装置的原理，人们发明了 ________ （选填“发电机”或“电动机”）
2.利用下图所示的装置进行电与磁的相关实验。
（1）若利用该装置探究“通电导体在磁场中受力”，应将开关的接线柱1与 ________ （选填“2”或“3”）接通；
（2）将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
①让悬挂的导体ab在图所示位置沿竖直方向上下运动，灵敏电流计指针 ________ （选填“会”或“不会”）发生偏转；
②保持磁体不动，若导体ab水平向右运动，灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，可以 ________ （填字母）。
A. 将磁体的磁极对调，导体ab向左运动 B. 保持磁体不动，导体ab向左运动
3.小明学习了电磁知识后，从物理学的视角对图所涉及的物理问题进行了分析。
（1） 如图甲所示，在A处接入 ________ ，可探究电动机的工作原理；（填实验器材名称）
（2） 在图甲的金属轨道上增加一根金属杆cd，俯视图如图乙所示（磁感线垂直纸面向外，用“·”表示）；在外力的作用下，金属杆ab沿光滑金属轨道向右运动，请判断静止在光滑轨道上的金属杆cd是否运动并说明理由，判断∶ ________ ；理由∶ ________ ；
（3） 电吉他中电拾音器基本结构如图丙所示，磁体附近金属弦被磁化，因此弦振动时，在线圈中产生感应电流，感应电流经电路放大后传送到音响发出声音，则弦振动时，线圈中的感应电流方向 ________ （选填“变化”或“不变”）。
五、综合题
1.实验小组的同学们进行有关电磁现象的实验．
（1） 在如图1所示实验中，闭合开关后，观察到导轨上的铜棒ab开始 ________ ，这说明磁场对放入其中的通电导体有 ________ ．
（2） 在如图2所示实验中，闭合开关，保持水平放置的蹄形磁体不动，当位于磁体N、S极之间的导体AB沿 ________ （选填“上下”或“左右”）方向运动时，灵敏电 流计指针不发生偏转；当导体AB沿水平方向运动时，灵敏电流计的指针发生偏转．这说明闭合电路的一部分导体在磁场中做 ________ 运动时，导体中就有感 应电流产生．
2.图所示是检验磁场对通电导线作用力的实验装置。当导线中有某方向电流通过时，它受到磁场的作用力向上。
（1） 如果仅将两磁极对调位置，导线受力向 ________ ；
（2） 如果同时对调磁极位置和改变电流方向，导线受力向 ________ 。
3.在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂一根轻质的铝棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示．
（1） 小明闭合开关，看到铝棒稳定时如图乙所示． ________ （选填“发电机”或“电动机”）就是利用这一原理制成的．
（2） 在探究导线在磁场中受力方向与电流方向、磁场方向的关系时，小明先对调磁极位置，闭合开关，观察到铝棒ab稳定时如图丙所示，由此可知通电导线在磁场中受 力的方向与 ________ 方向有关．然后小明保持图甲中的磁极位置不动，将铝棒ab两端对调后接入电路，发现铝棒ab的摆动方向依然如图乙所示，由此小明认为通 电导线在磁场中的受力方向与电流方向无关．你认为小明的做法错在哪里？ ________ ．
（3） 小明进一步猜想：在同一磁场中，磁场对导线的作用力是否与通过导线的电流大小有关呢？为此小明决定在图丙所示的实验基础上，在电路中串入电流表，并通过将 铝棒ab换成长短、粗细均相同但电阻更大的铁棒和电阻更小的铜棒来改变电路中的电流，进行对比实验过程中，小明应根据 ________ （选填“电流表的示 数”或“导线摆动角度”）来推断通电导线在磁场中的受力大小．
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
