1.通过实验，了解通电导线在磁场中会受到力的作用，并知道力的方向与磁场方向和电流方向有关.2.了解直流电动机的工作原理，知道电动机在生产生活中的应用.
1.实验探究：让通电导线在磁场中动起来

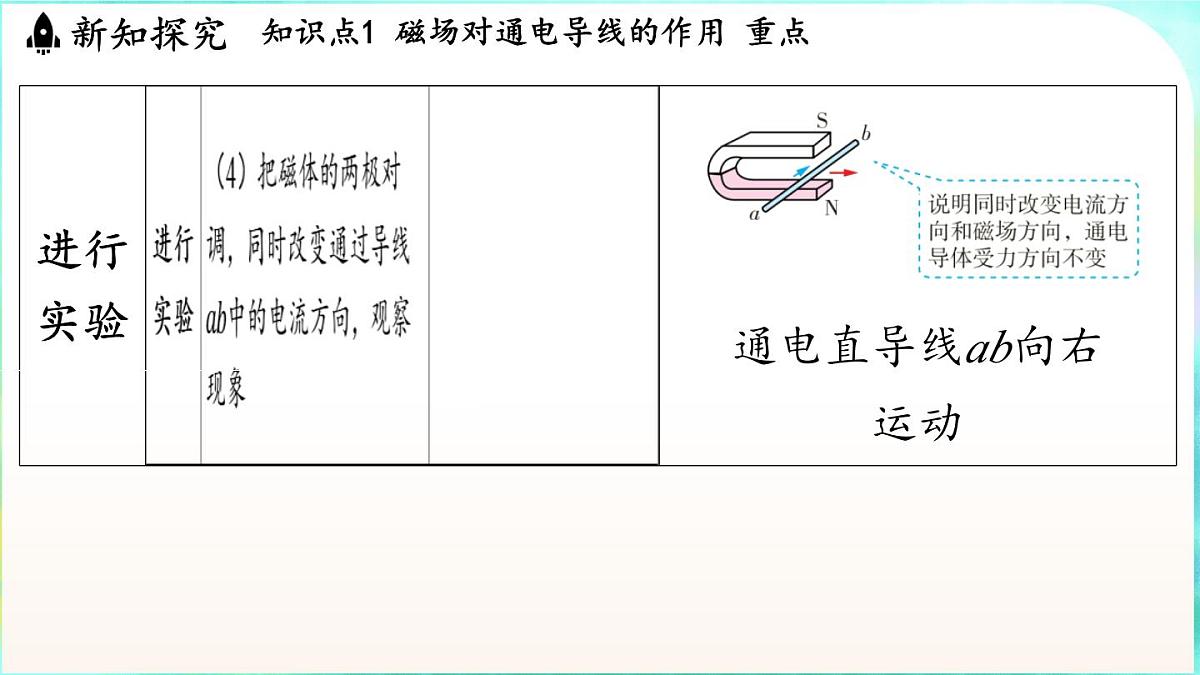

通电直导线ab向右运动
通电直导线ab向左运动
. .
通电直导线 ab向左运动
. .
. .
2.从三个角度认识磁场对通电导体的作用
1.实验探究：磁场对通电线圈的作用（1）线圈转动过程分析
（2）如何使线圈连续转动
2.直流电动机的构造和工作原理（1）基本构造：直流电动机主要由磁体、线圈、换向器和电刷组成.能够转动的部分叫转子，固定的部分叫定子.其中，换向器由两个铜半环组成.如图所示，两个铜半环分别与线圈两端相连，中间断开，彼此绝缘，通过电刷和电源组成闭合电路.
（2）工作原理：通电线圈在磁场中受力的作用.（3）能量转化：电动机工作时，将电能转化为机械能.（4）换向器作用：每当线圈刚转过平衡位置时，自动改变线圈中的电流方向，从而获得同方向转动的力，使线圈能持续转动下去.
3.直流电动机转向、转速的影响因素及调节（1）影响因素：影响线圈转向的因素是电流方向和磁场方向，影响线圈转速的因素是电流大小和磁场强弱.（2）调节：改变转向，只需改变电流方向或磁场方向；改变转速，只需改变电流大小或磁场强弱.
特别提醒 电动机通电后不转动的常见原因1.电源电压太低，电动机线圈中电流过小.2.磁体磁性太弱（或失去了磁性），磁场对通电线圈的力太小（或线圈不受力）.
3.换向器与电刷接触不良，线圈中无电流.4.线圈刚好处于平衡位置，线圈中无电流，不受磁场力作用.5.轴与支架、换向器与电刷之间摩擦力太大.
典例2 如图为直流电动机的基本构造示意图.以下相关的分析中正确的是( )
A.电动机是利用电流磁效应的原理工作的B.电动机工作过程中，电能转化为机械能C.使线圈连续不停地转动下去是靠电磁继电器来实现的D.同时改变磁感线方向和电流方向可以改变线圈转动的方向
1.电动机的构造实际的电动机为了转动平稳，转子由许多组线圈组成，并均匀地镶嵌在圆柱铁芯上，定子由机壳和磁铁（或用电磁铁产生更强的磁场）组成，两个电刷用石墨和铜粉压制而成.
2.电动机的优点（1）构造简单、控制方便、体积小、效率高、功率可大可小；（2）对环境的污染小.
3.电动机的分类和应用（1）分类：电动机根据工作电流不同分为直流电动机和交流电动机，直流电动机由直流电源供电，交流电动机由交流电源供电.
（2）应用：家庭生活中的电风扇、电冰箱、洗衣机、空调及一些电动玩具都用到电动机；在工厂中，机床、水泵、起重机、电梯、自动化生产流水线等都需要由电动机驱动.
