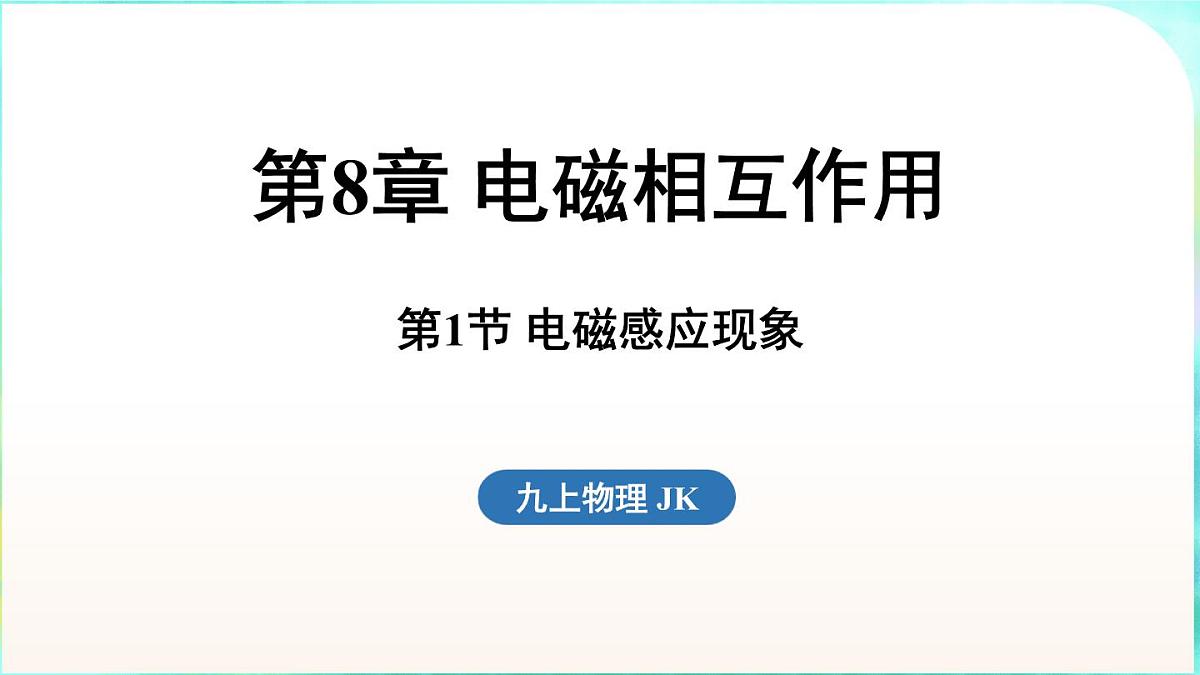

初中物理教科版（2024）九年级全一册（2024）第1节 电磁感应现象教学演示课件ppt

这是一份初中物理教科版（2024）九年级全一册（2024）第1节 电磁感应现象教学演示课件ppt，共35页。PPT课件主要包含了切割磁感线，交流电等内容，欢迎下载使用。

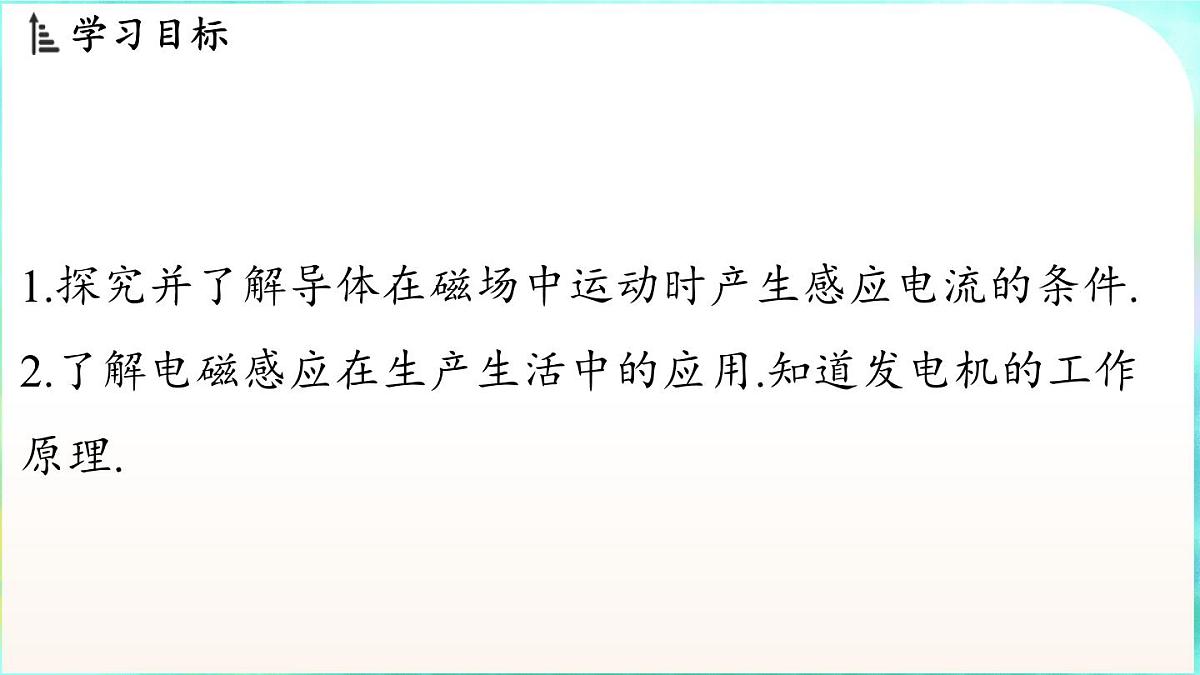

1.探究并了解导体在磁场中运动时产生感应电流的条件.2.了解电磁感应在生产生活中的应用.知道发电机的工作原理.

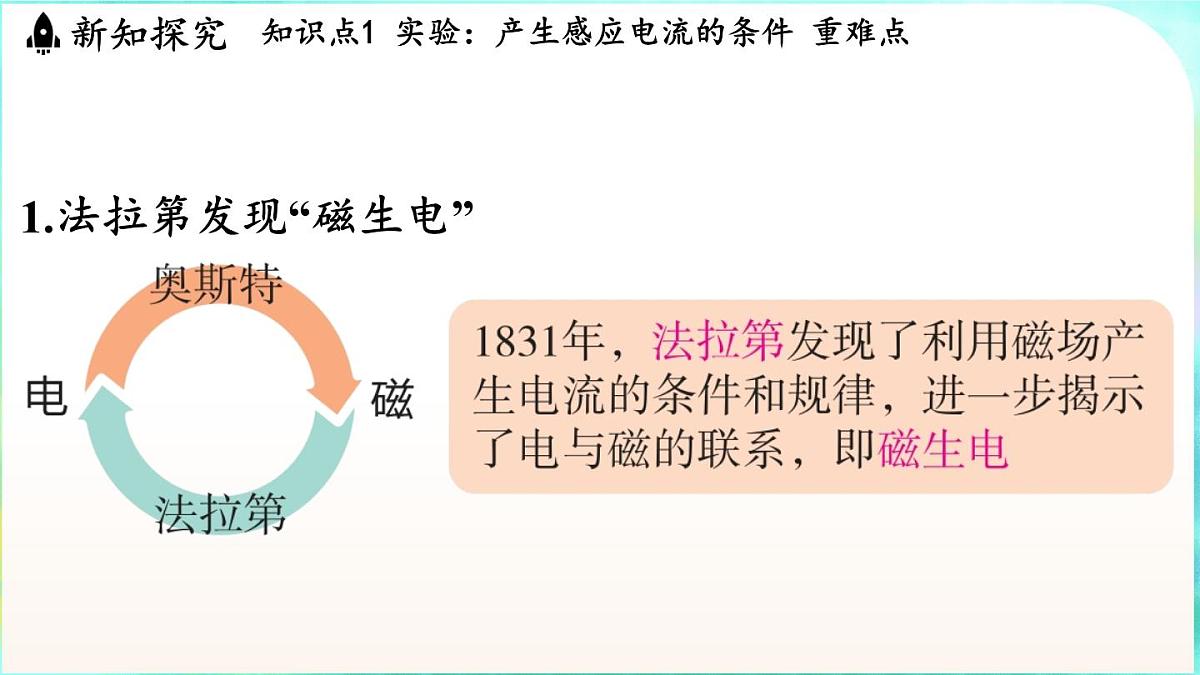

1.法拉第发现“磁生电”

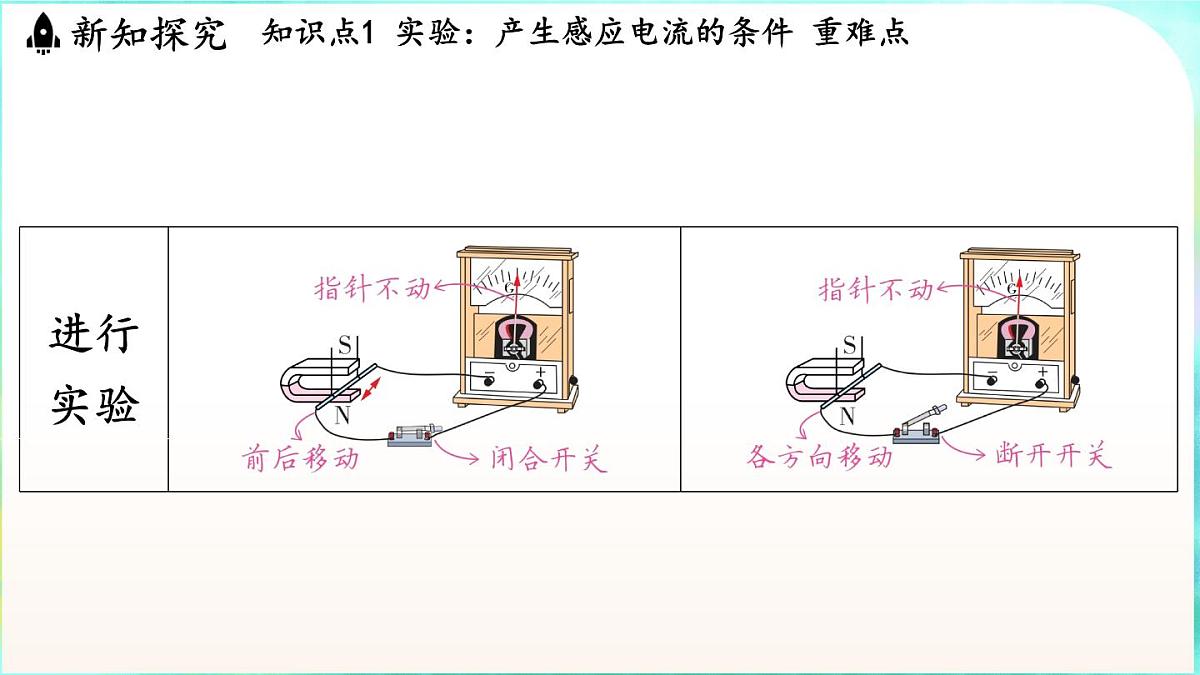

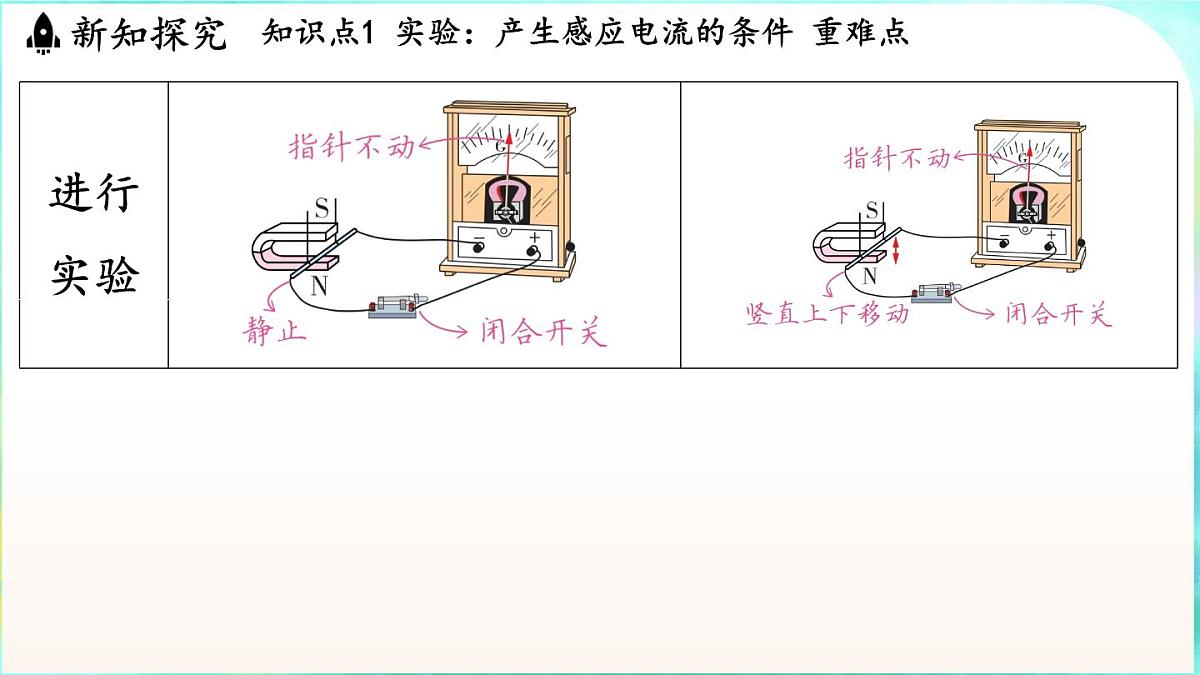

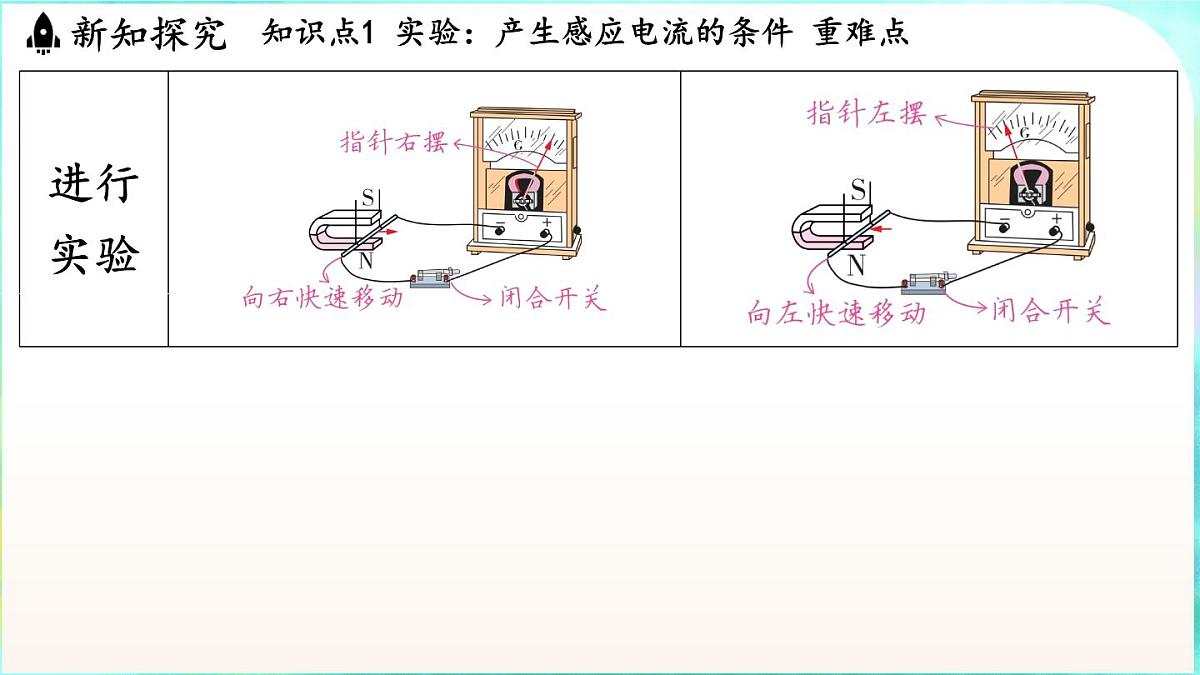

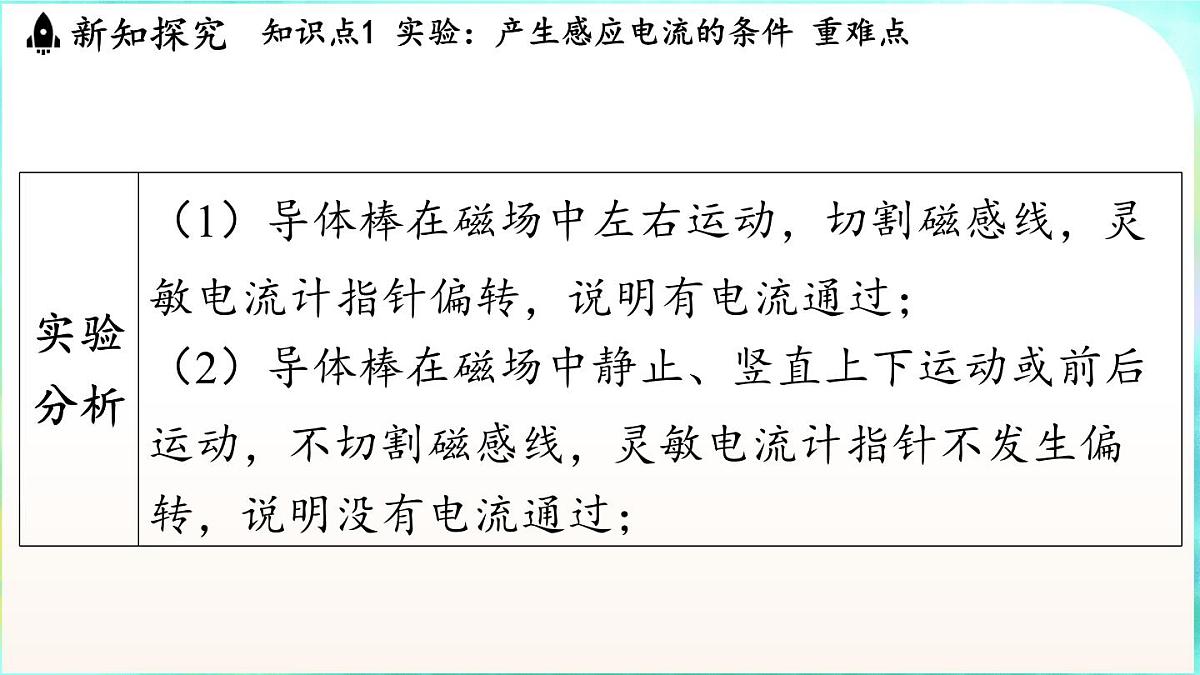

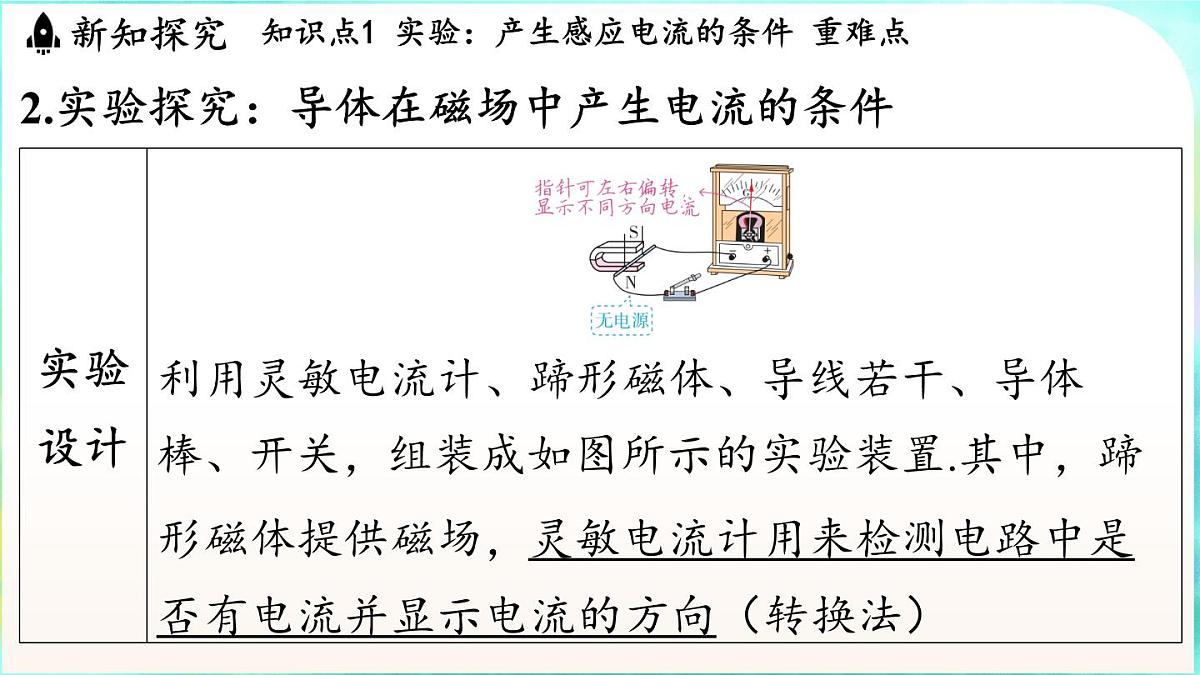

2.实验探究：导体在磁场中产生电流的条件
特别提醒 增大感应电流的措施（1）让导体迅速切割磁感线；（2）换用磁性更强的磁体；（3）使用多根导线并联后作为闭合电路中的导体；（4）尽量选用电阻小的导线作为闭合电路中的导体；（5）可将回路切割磁感线的导体换成多匝线圈.
3.电磁感应现象 （1）概念：闭合电路的一部分导体（不是整个闭合电路）在磁场中做切割磁感线的运动（导体与磁场的相对运动）时，导体中就会产生电流，这种现象叫作电磁感应，所产生的电流叫作感应电流.
（2）能量转化：在电磁感应中，（导体做切割磁感线运动）消耗了机械能，（导体中产生了感应电流）得到了电能，即机械能转化为电能.
4.探究影响感应电流方向的因素
教材拓展 影响感应电流大小的因素1.导体运动的快慢：导体切割磁感线运动越快，感应电流越大.2.磁场的强弱：磁场越强，感应电流越大.
3.线圈匝数的多少：线圈匝数越多，感应电流越大.
典例1 （ 陕西中考节选 ）如图所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置.
1.发电机 （1）原理：电磁感应.（2）构造：主要由定子（不动部分）和转子（转动部分）组成.（3）种类：交流发电机和直流发电机.
2.交流发电机的工作过程（线圈转动一圈，电流方向改变两次）
3.情境演示：手摇发电机
教材拓展 直流发电机交流发电机线圈内产生的是交流电，向外供电也是交流电；直流发电机线圈内产生的也是交流电，但直流发电机把两个铜环换成换向器，通过换向器的作用使输出的电流变成直流电.
典例2 如图甲是发电机原理的示意图，工作时______能转化为____能.图乙中
[解析] 由图知磁感线方向水平向右，而导线在位置1时的运动方向与磁感线方向平行，不切割磁感线，不能产生感应电流；导线在位置2、3、4时都切割磁感线，能产生感应电流；导线在不同位置时切割磁感线的方向不同，产生的感应电流的方向也不同.
