初中物理沪粤版（2024）九年级下册（2024）第十九章 电磁波与信息时代19.2 广播电视与通信图片课件ppt

这是一份初中物理沪粤版（2024）九年级下册（2024）第十九章 电磁波与信息时代19.2 广播电视与通信图片课件ppt，共31页。PPT课件主要包含了预习清单，无线电广播，电磁波，收音机，方便快捷，调制信号，音频信号，高频电流，声音信号，电信号等内容，欢迎下载使用。

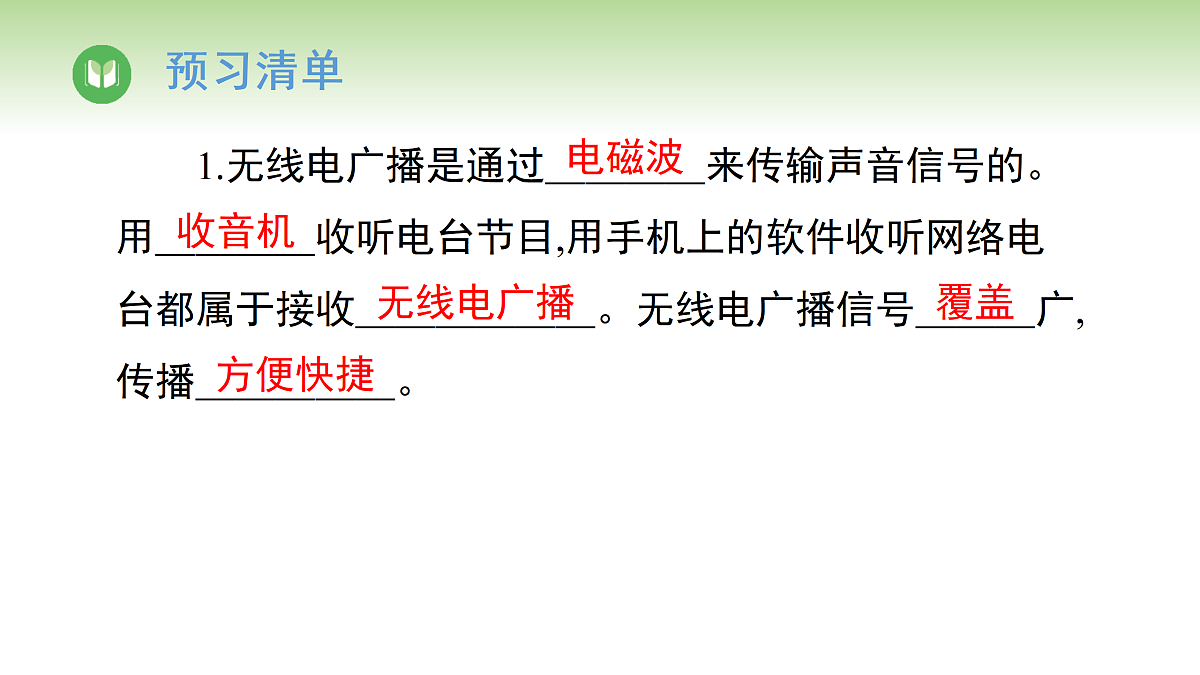

1.无线电广播是通过＿＿＿＿来传输声音信号的。用＿＿＿＿收听电台节目,用手机上的软件收听网络电台都属于接收＿＿＿＿＿＿。无线电广播信号＿＿＿广,传播＿＿＿＿＿。

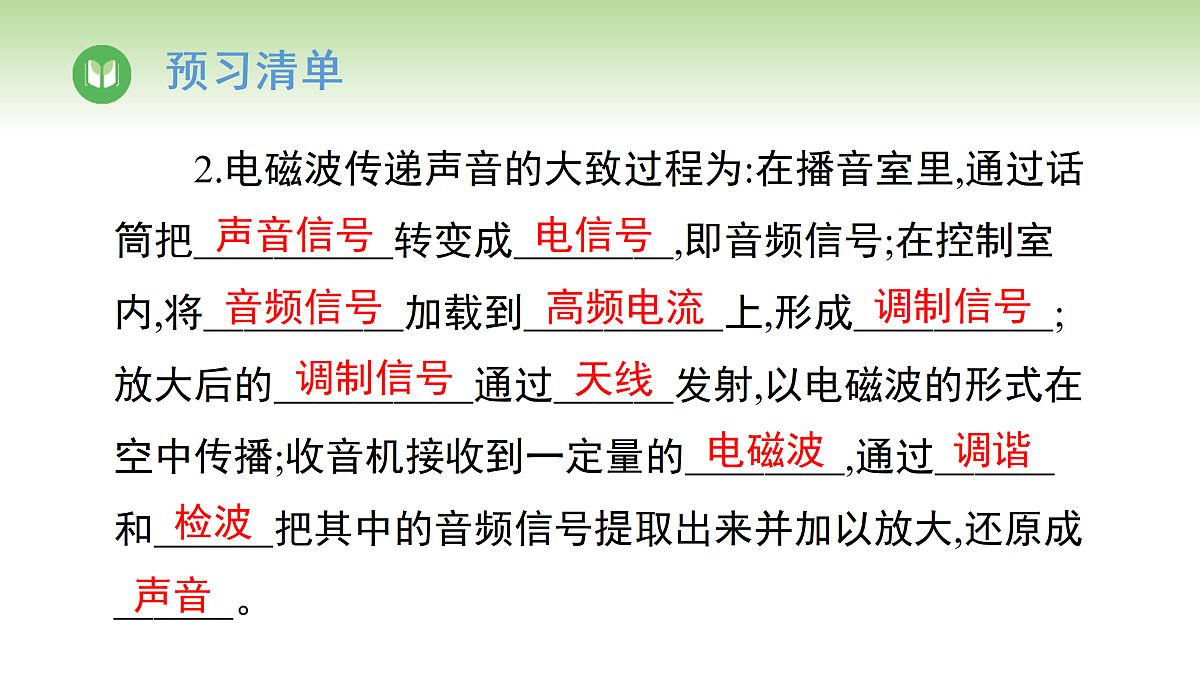

2.电磁波传递声音的大致过程为:在播音室里,通过话筒把＿＿＿＿＿转变成＿＿＿＿,即音频信号;在控制室内,将＿＿＿＿＿加载到＿＿＿＿＿上,形成＿＿＿＿＿;放大后的＿＿＿＿＿通过＿＿＿发射,以电磁波的形式在空中传播;收音机接收到一定量的＿＿＿＿,通过＿＿＿和＿＿＿把其中的音频信号提取出来并加以放大,还原成＿＿＿。

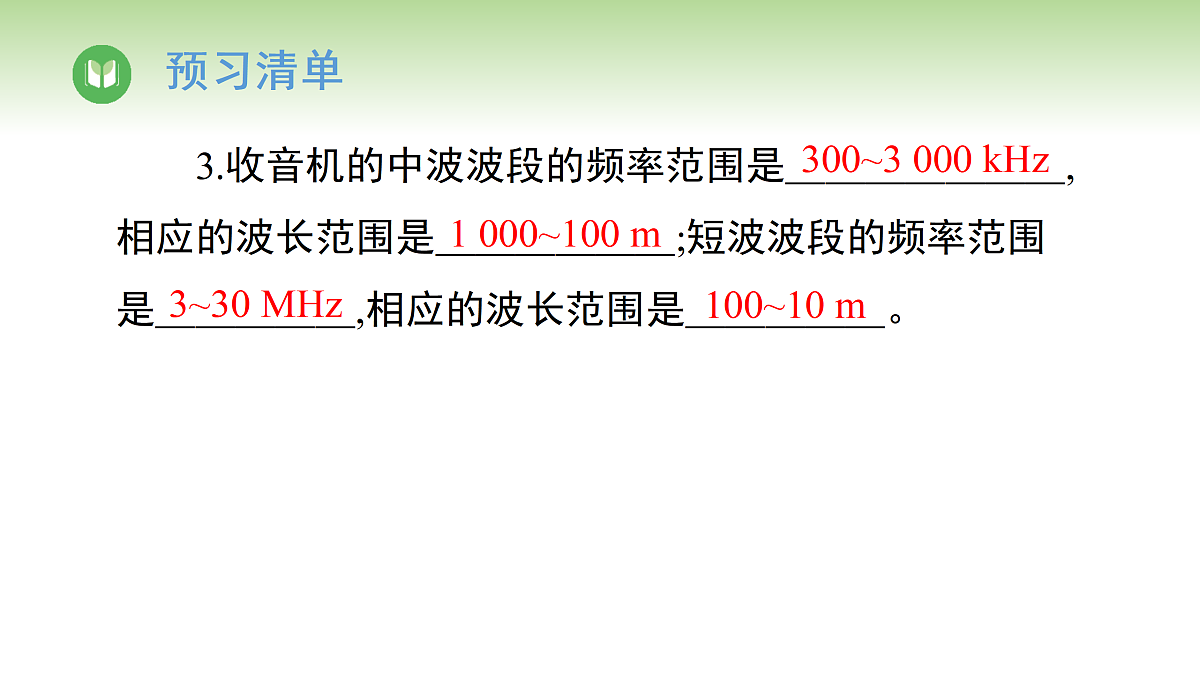

3.收音机的中波波段的频率范围是＿＿＿＿＿＿＿,相应的波长范围是＿＿＿＿＿＿;短波波段的频率范围是＿＿＿＿＿,相应的波长范围是＿＿＿＿＿。
300~3 000 kHz
1 000~100 m

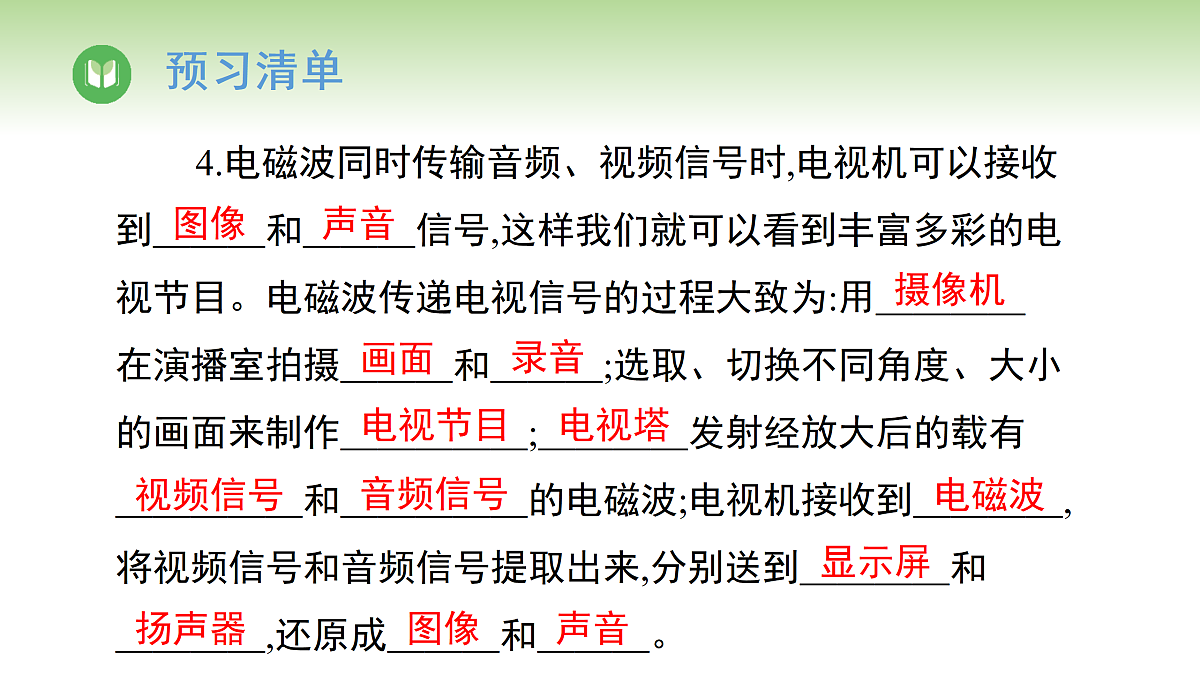

4.电磁波同时传输音频、视频信号时,电视机可以接收到＿＿＿和＿＿＿信号,这样我们就可以看到丰富多彩的电视节目。电磁波传递电视信号的过程大致为:用＿＿＿＿　在演播室拍摄＿＿＿和＿＿＿;选取、切换不同角度、大小的画面来制作＿＿＿＿＿;＿＿＿＿发射经放大后的载有　＿＿＿＿＿和＿＿＿＿＿的电磁波;电视机接收到＿＿＿＿,将视频信号和音频信号提取出来,分别送到＿＿＿＿和　　＿＿＿＿,还原成＿＿＿和＿＿＿。

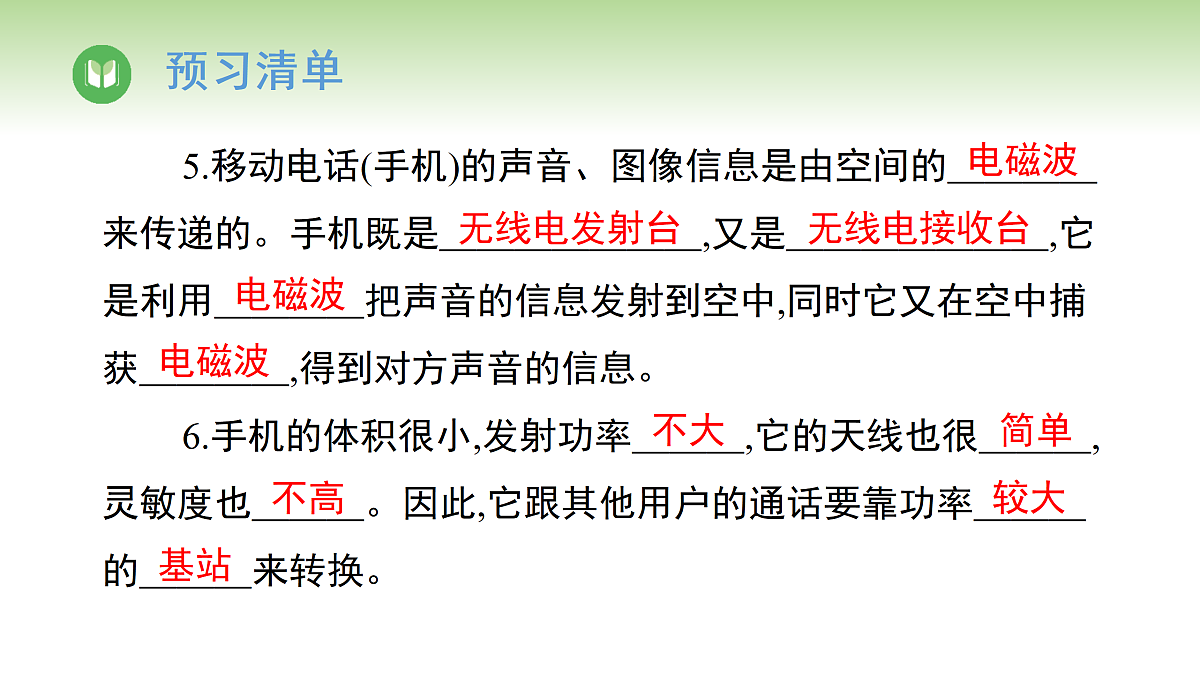

5.移动电话(手机)的声音、图像信息是由空间的＿＿＿＿来传递的。手机既是＿＿＿＿＿＿＿,又是＿＿＿＿＿＿＿,它是利用＿＿＿＿把声音的信息发射到空中,同时它又在空中捕获＿＿＿＿,得到对方声音的信息。6.手机的体积很小,发射功率＿＿＿,它的天线也很＿＿＿,灵敏度也＿＿＿。因此,它跟其他用户的通话要靠功率＿＿＿的＿＿＿来转换。

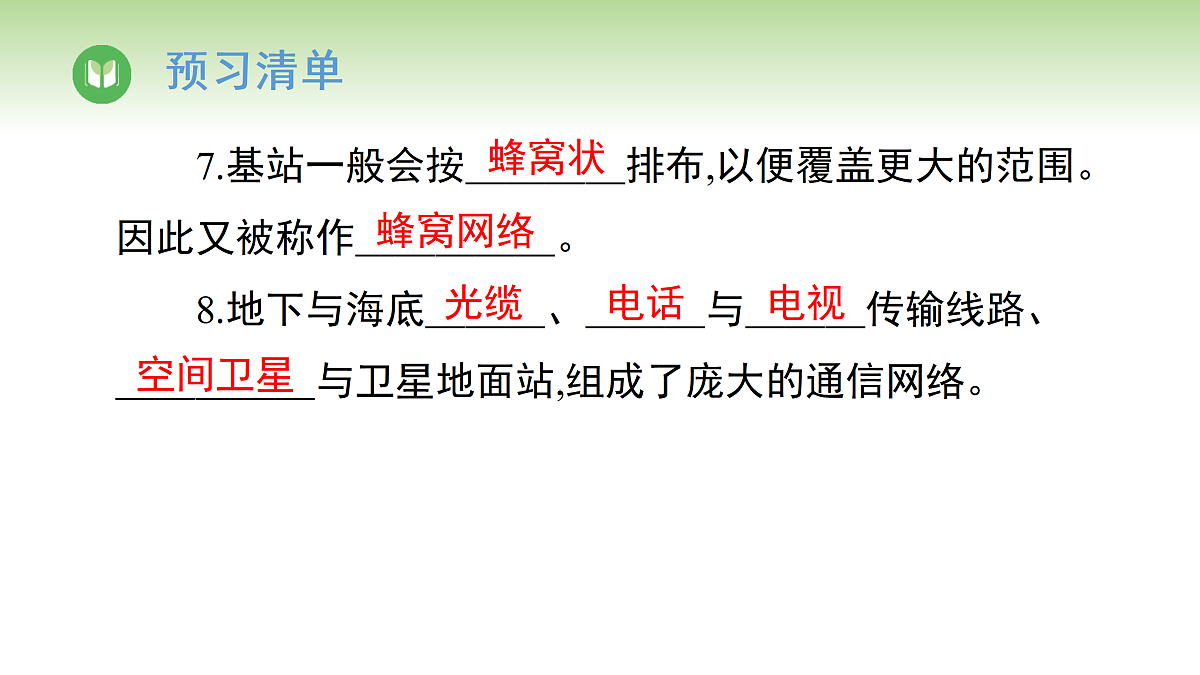

7.基站一般会按＿＿＿＿排布,以便覆盖更大的范围。因此又被称作＿＿＿＿＿。8.地下与海底＿＿＿、＿＿＿与＿＿＿传输线路、＿＿＿＿＿与卫星地面站,组成了庞大的通信网络。

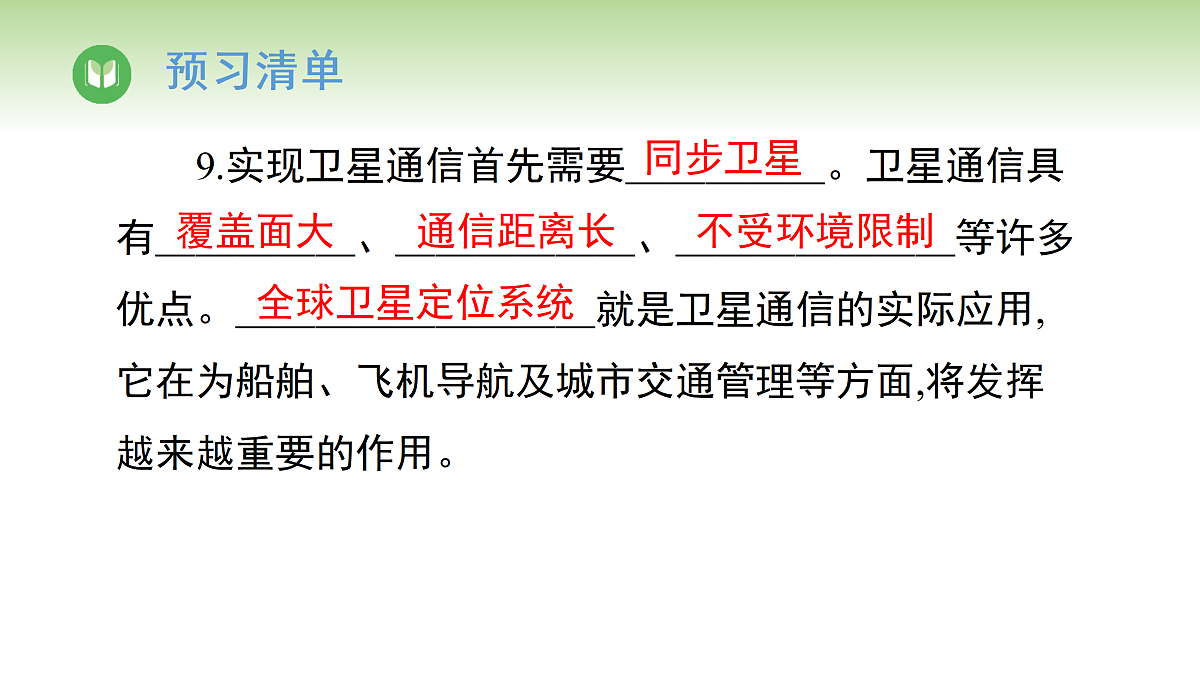

9.实现卫星通信首先需要＿＿＿＿＿。卫星通信具有＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿＿等许多优点。＿＿＿＿＿＿＿＿＿就是卫星通信的实际应用,它在为船舶、飞机导航及城市交通管理等方面,将发挥越来越重要的作用。
为什么返回舱会短暂失联? 这与我们今天学习的通信技术有什么关联?
任务一：无线电广播和电视
【合作探究1】通过问题深入理解无线电广播信号的发射与接收过程。1.无线电信号是从何处发射的?2.调制信号是如何被传输至空中的?3.携带声音信号的电磁波是如何被接收的?4.收音机接收到的音频信号是如何转化为声音的?
电磁波传递声音的大致过程:
1.无线电广播信号的发射由广播电台完成。2.话筒把声音信号转换成电信号,用调制器可以把音频电信号加载到高频电流上,再通过天线产生电磁波并发射到空中。3.收音机的天线接收到传播过来的各种各样的电磁波,利用调谐器选出我们所需的特定频率的信号。4.从高频电信号中提取出音频信号,放大后送到扬声器里,扬声器把音频信号还原成声音。
【合作探究2】自学电视信号的发射和接收过程。电磁波传递电视信号的大致过程:
电视信号的产生、传播和接收过程与无线电广播的工作原理颇为相似。在发射和接收图像信号的工作流程中,摄像机首先将图像转化为电信号,随后发射机将该电信号加载至高频电流上,并通过发射天线将其传送至空中。电视机的接收天线捕捉到这些高频信号后,通过内部电路将图像信号提取并放大,最终由显示器将其还原为可视图像,从而实现电视画面的呈现。
任务二：移动通信和5G
移动电话(手机)的声音、图像信息是由空间的电磁波来传递的。手机既是无线电发射台,又是无线电接收台,它用电磁波把声音的信息发射到空中,同时它又在空中捕获电磁波,得到对方声音的信息。手机的体积很小,发射功率不大,它的天线也很简单,灵敏度不高。那么,手机是如何实现远距离通话的呢?需要相应的转接措施,也就是基站。
蜂巢网格图及基站布局原理:
手机通话要靠功率较大的基站来转接。用手机拨打电话时,会把语音转化成电信号,然后通过电磁波,发送到距离最近的基站A,基站A接收到电信号之后,再通过交换机转发到覆盖对方手机信号的基站B,基站B再把电信号发送到对方手机,手机接收到电信号之后再把电信号转换成语音,从而实现双方通话。基站一般会按蜂窝状排布,以便覆盖更大的范围。因此又被称作蜂窝网络。
【小小辩论赛】5G是革命还是炒作?从正反两方不同角度辨析5G技术的优劣,可以借助AI工具搜索相关资料。5G是第五代移动通信技术,这项技术的应用使得我们的通信更为便捷和快速。5G技术具有高速率、低延时、信息通道大、多连接等特点。
地球同步卫星即地球同步轨道卫星,是运行在地球同步轨道上的人造卫星,距离地球约36 000 km,卫星的运行方向与地球的自转方向相同、运行轨道位于地球赤道平面上的圆形轨道、运动周期与地球自转一周的时间相同,所以叫做同步通信卫星。
在地球周围均匀地配置3颗通信卫星,就可以覆盖几乎全部的地球表面,实现全球通信。
【演示实验】用地球仪、LED光源演示赤道上空36 000 km的同步轨道卫星的信号覆盖范围。
同步卫星能够将从某一个地面中继站接收到的微波信号经过处理后,再发送到其他的地面中继站。中继站可将接收到的信号转送到通信控制中心,进而输送到通信终端,从而使用户实现信息互联。
卫星通信具有覆盖面大、通信距离长、不受环境限制等许多优点。全球卫星定位系统就是卫星通信的实际应用,它在为船舶、飞机导航及城市交通管理等方面,将发挥越来越重要的作用。目前,部分国产手机可以通过北斗卫星导航系统实现卫星通信。
我国自主研发的北斗卫星导航系统(以下简称北斗系统,英文简称BDS)已全面建成,并向全球提供服务。北斗系统是通过卫星,利用电磁波对汽车、轮船、飞机等实现实时定位、导航和授时服务的系统装置。北斗系统是全球四大定位系统之一,也是世界一流的卫星导航系统。
1.我们在使用收音机来选台或换台时,常需旋动收音机上的某个旋钮,这实际上是调节 (　　)A.电流B.波长C.波速D.频率
2.下列关于电磁波和信息技术的说法中正确的是 (　　)A.北斗卫星导航系统是通过电磁波进行定位服务的B.5G技术是利用超声波进行信息传输的C.电磁波只能传递声音信号,不能传递图像信号D.手机话筒的主要作用是把声音信号转变成恒定电流
3.下列关于电磁波的说法中不正确的是 (　　)A.B超是一种利用电磁波来工作的设备B.北斗卫星定位系统是利用电磁波传输信号的C.嫦娥五号探测器能从月球向地球传输影像,说明电磁 波能在真空中传播D.5G技术采用无线电波传输信息,无线电波属于电磁波
4.我们的生活环境中有大量声波和电磁波,下列关于声波和电磁波的说法中正确的是 (　　)A.收音机既能接收声波,也能接收电磁波B.声波和电磁波都是频率越高,传播速度越大C.抽成真空的玻璃罩能同时屏蔽声波和电磁波D.手机导航通常用周围网络辅助定位,其信息传递的媒 介与“B超”不同
