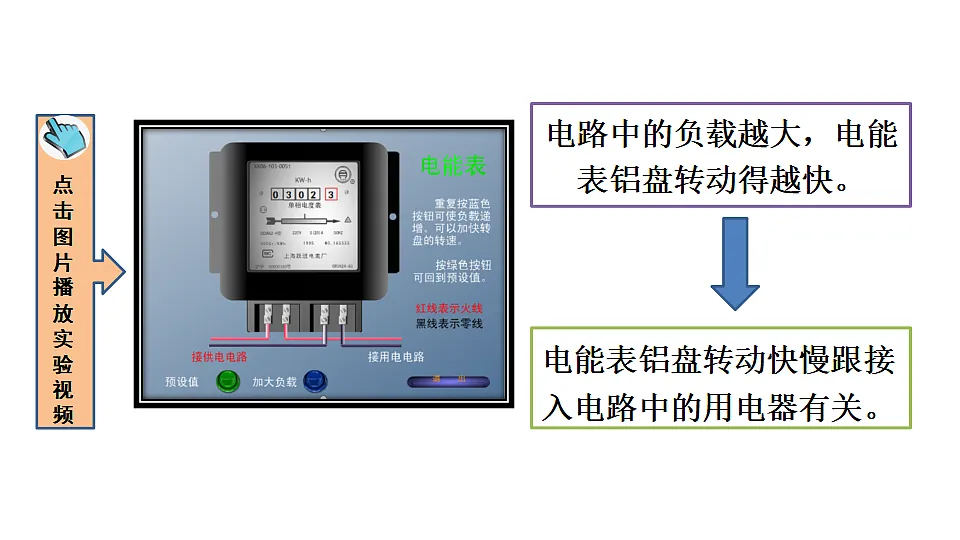

电能表铝盘转动快慢跟接入电路中的用电器有关。
电路中的负载越大，电能表铝盘转动得越快。

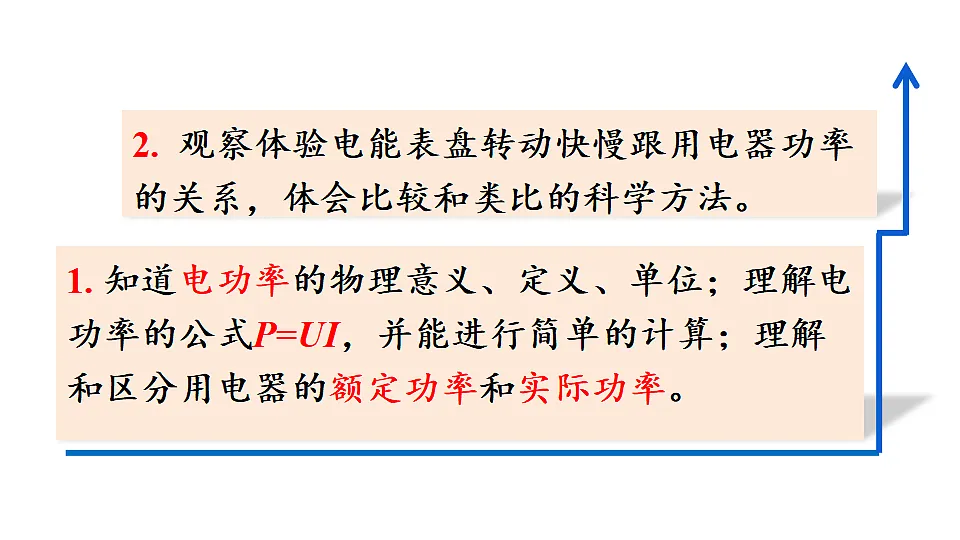

1. 知道电功率的物理意义、定义、单位；理解电功率的公式P=UI，并能进行简单的计算；理解和区分用电器的额定功率和实际功率。
2. 观察体验电能表盘转动快慢跟用电器功率的关系，体会比较和类比的科学方法。

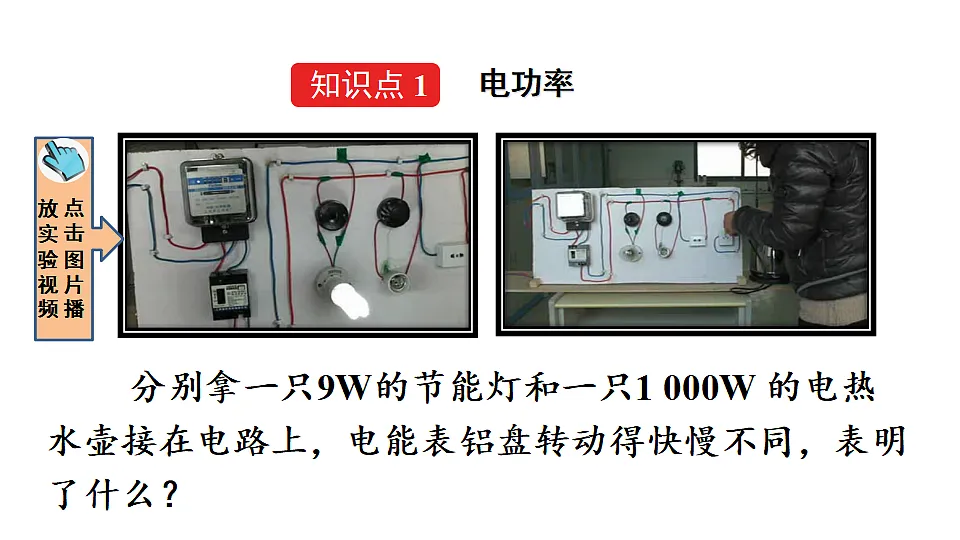

分别拿一只9W的节能灯和一只1 000W 的电热水壶接在电路上，电能表铝盘转动得快慢不同，表明了什么？

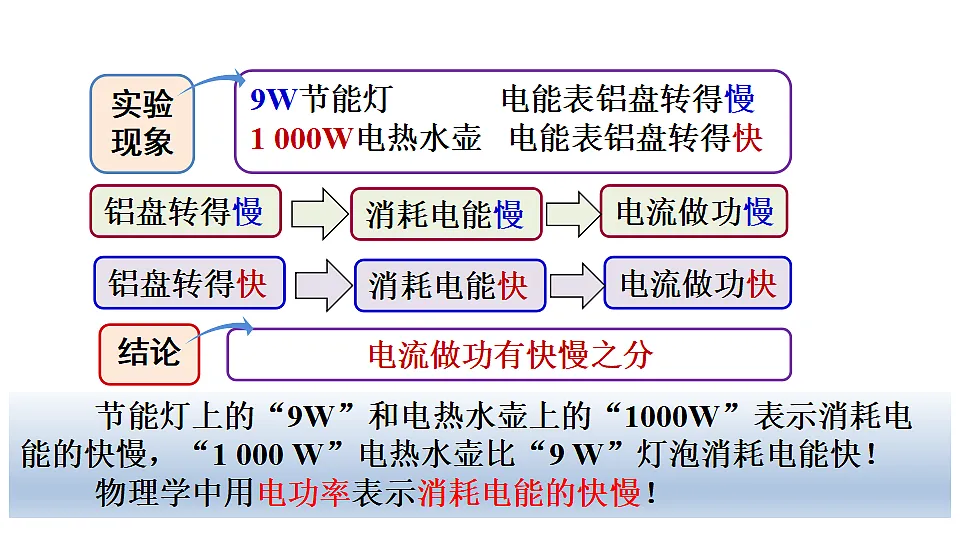

9W节能灯 电能表铝盘转得慢1 000W电热水壶 电能表铝盘转得快
节能灯上的“9W”和电热水壶上的“1000W”表示消耗电能的快慢，“1 000 W”电热水壶比“9 W”灯泡消耗电能快！物理学中用电功率表示消耗电能的快慢！

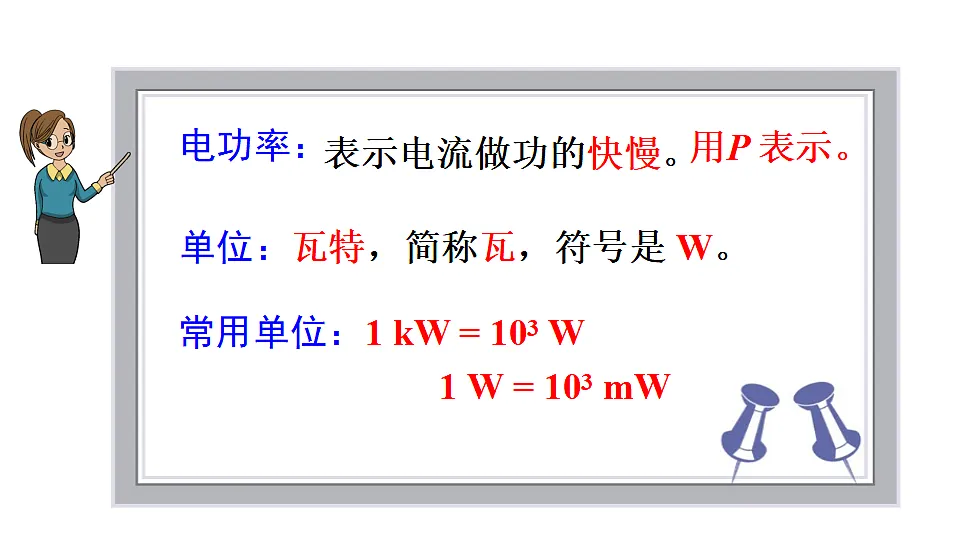

表示电流做功的快慢。
常用单位：1 kW = 103 W 1 W = 103 mW
单位：瓦特，简称瓦，符号是 W。

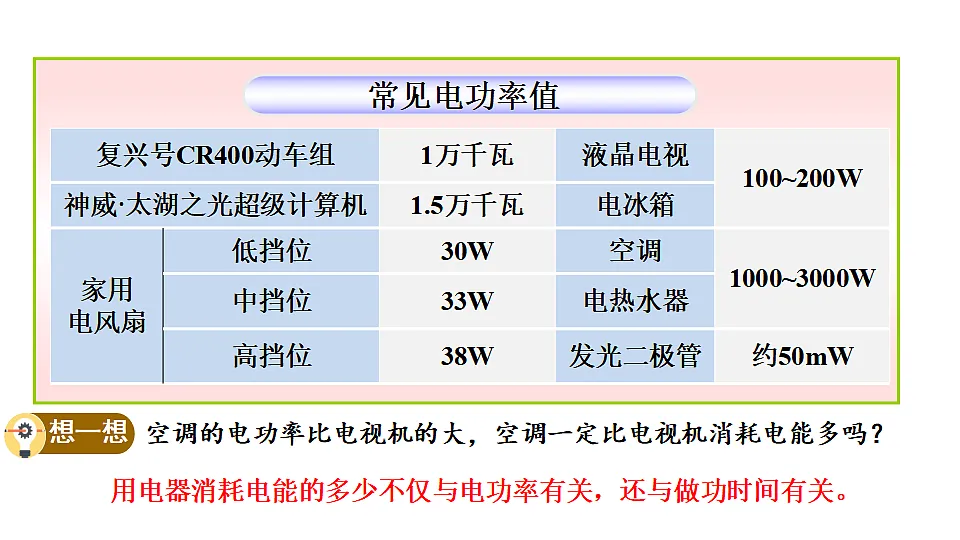

空调的电功率比电视机的大，空调一定比电视机消耗电能多吗？
用电器消耗电能的多少不仅与电功率有关，还与做功时间有关。
t —— 时间
P ——电功率
电功率：等于电功与时间之比。即电流在单位时间内完成的电功。
I —— 电流——A
P ——电功率 ——W

1. 在国际单位制中，式中W、P、t的单位分别是焦、瓦、秒。（1J=1W·s）
2. 如果P和t的单位分别是千瓦、小时，那么它们相乘之后，就得到电功另一个单位——千瓦时（度）。
1kW·h: 功率为1kW 的用电器工作1h所消耗的电能。
1. 某电视机的电功率是150W，每天使用3h，一个月用电多少千瓦时？（按30天计算）
解：P=150W=0.15kW t=3h×30=90h
一个月内消耗的电能是：W=Pt=0.15kw×90h=13.5kW·h
由 变形，得
解题心得若用小单位焦、瓦、秒来进行计算，会增大计算量。因此在解决此类问题时常用大单位来计算。
2. 1度电可以供40W的灯泡工作多长时间？
解：W=1kW·h P=40W=0.04kW
思考：1度电可以供100W的灯泡工作_______h，可以供2 000W的空调工作_______h。
思考: （2025·山东）某商家销售的移动电源相当于大型“充电宝”，其铭牌如表所示。顾客咨询：“该移动电源可以供2.5kW的用电器正常工作吗？”客服回答：“没问题，这是3kW·h的，3kW的用电器可以正常使用。”该客服（ ）
A.说法正确B.混淆了电功率和电能C.混淆了电功率和电流D.混淆了电功率和电压
该客服的错误：混淆了（电能）kW·h与（电功率）kW的关系。
电能单位，表示电流做功的多少
电功率单位，表示电流做功的快慢
测量方法：让被测用电器单独工作，记录工作一段时间t内铝盘转动的圈数n。
（式中N为电路中消耗1kW·h电能电能表转动的次数）
3. 小明全家假期外出旅游5天，回到家时发现忘记拔掉电视机的插头，电视机一直处于待机状态，其他电器的插头都已经拔掉，此时电能表的信息如图所示，为了计算浪费的电能，小明进行了如下实验探究：让电视机处于待机状态，关闭家中其他电器并将插头拔掉，观察到电能表的指示灯闪烁一次所用的时间是4min，小明家的电视机处于待机状态时的电功率是_________W，小明家的电能表在外出旅游前的示数应该是 kW·h 。
220V 20A 50Hz 3000imp/kW·h
对于一段导体而言，知道P、U、I、R四个物理量中的任意两个，就可以选择对应的公式，来计算其他两个量。
例题 夏季是多雷电的季节，某次雷电的电流约为2×104A，电压约1×108V，放电时间约0.001s。这次雷电的电功率约_______kW，释放的电能约_________J。
解：P=UI=1×108V×2×104A=2×1012W=2×109kW W=Pt=2×1012W×0.001s=2×109J
4. 一个阻值为10Ω的定值电阻与一只灯泡L串联接到4V电源上，定值电阻的功率是0.1W。求灯泡L的电功率。
PL=ULIL=3V×0.1A=0.3W．
因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压： UL=U－UR=4V－1V=3V由于串联电路中电流处处相等，所以IL=IR=0.1A灯泡L的电功率：PL=ULIL=3V×0.1A=0.3W
（2024•凉山）小灯泡上标有“6V 3W”的字样，则小灯泡正常发光时的电阻为______ Ω；若将小灯泡接在电源电压为9V的电路中，要使小灯泡正常发光，需要串联一个阻值为______ Ω的定值电阻。
3.某用电器的电阻为100Ω，接在电路中，通过它的电流是1.2A，则该用电器的功率为__________W。
2.一把电烙铁接在220V的电路中，通过的电流是350mA，该电烙铁的电功率为_______W。
1. 图是测量_________的仪表，该仪表的示数是_________kW·h；若家庭电路中只有一台热水器在工作，该表中的金属盘在4min内转过240圈，则该热水器在这段时间内消耗的电能为_______kW·h，实际功率为________W。
4. 如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A。则 （　　）A．电路消耗的最小功率为2.5W B．滑片P在中点时，灯泡消耗的 功率为2.4W C．滑片P在中点时，灯泡消耗的功率为3.2W D．滑片P在最左端时，2min内电流通过灯泡所做的功为10J
将阻值为10Ω和20Ω的电阻R1、R2串联后接到3V的电源上，求：①电阻R2消耗的电功率;②电阻R1在2min内消耗的电能。
①电阻R2消耗的电功率:P2=I2R2=(0.1A)2×20Ω=0.2W
②电阻R1在2min内消耗的电能: W1=I2R1t=(0.1A)2×10Ω×120s=12J
：反映电流做功快慢的物理量
1 千瓦时:功率为 1 kW 的用电器使用 1 h 所消耗的电能。
1 kW·h=1 kW×1 h（W=Pt）
大量的实验表明，在不同的电压下，同一个用电器的电功率不一样大；用电器实际的电功率随着它两端的电压而改变。
说一个用电器的电功率是多大时，要指明工作电压。
额定电压 额定功率
额定功率——用电器在额定电压下工作时的功率。
如节能灯上标着“220V 24W”，表示额定电压是220V，额定功率是24W。
额定电压——用电器正常工作时的电压。
用电器的铭牌上标有额定电压和额定功率。
用滑动变阻器改变小灯泡（标有“2V”）两端的电压，观察小灯泡在不同电压下工作时的亮度情况。
灯泡的亮度决定于实际功率
说明：我们使用各种用电器一定要注意它的额定电压，只有在额定电压下用电器才能正常工作。实际电压偏低，用电器的电功率低，不能正常工作。用电器在高于额定电压的电压下工作时，有可能损坏用电器，缩短用电器的使用寿命。
注意：用电器的实际功率会随着实际电压的改变而改变；但额定电压、额定功率反映了用电器的规格和性能指标，是不变的。
1. 将标有“3.8V 0.3A”的小灯泡接在3伏电源两端 （　　）A．小灯泡的额定功率将变小 B．小灯泡的额定电流将变小 C．小灯泡的额定功率不变 D．小灯泡的额定电流将变大
2. 小华同学出国旅游，将我国生产的如图所示的电热水壶带到了英国，却发现英国民用电压是 240V。在没有使用变压器的情况下，此电热水壶的实际功率将（　　）A．大于1500W B．等于1500W C．小于1500W D．条件不足，无法判断
一只灯标有“PZ220~100”，它表示
①灯的额定电压：220V② 灯的额定功率：100W
根据上述信息，可以求得哪些量？
例题 一只标有 “PZ220~40”的灯泡，若现测得它两端的电压为200V，则这只灯泡的实际功率是多少？(设它的电阻不随温度而变化)
思考：若灯泡两端的电压为110V时，实际功率为多少？
3．将一只标有“6 V 3 W”的灯泡L与电阻R串联，接入电压为 9 V的电路中，灯泡恰好正常发光，求：（1）灯泡L的阻值； （2）电阻消耗的功率。
解：（1）灯泡的电阻：
（2）灯泡正常工作电流：
通过电阻的电流：IR=
电阻两端的电压：UR=U－UL=9V－6V=3V
电阻消耗的功率：PR=URIL=3V×0.5A=1.5W
由此可知，在并联电路中，电阻越小的支路电功率越大。
由此可知，在串联电路中，导体的电阻越大电功率越大。
电压一定时，导体的电功率与电阻成反比。
电流一定时，导体的电功率与电阻成正比。
并联电路中，各支路的电功率之比等于电阻的倒数比。
串联电路中，各导体的电功率之比等于电阻之比。
由灯泡的铭牌可知，25W灯泡的电阻比40W的大。
两灯泡并联时，由 可知，40W的灯泡的功率大，发光更亮。
两灯泡串联时，由P=I2R 可知，25W的灯泡的功率大，发光更亮。
1.（宁夏中考）甲灯标有“22V 2W”，乙灯标有“220V 100W”，忽略温度对灯丝电阻的影响，下列说法中正确的是 （ ） A．甲灯泡的功率一定小于乙灯泡的功率B．甲灯泡消耗的电能一定小于乙灯泡消耗的电能C．两灯串联在电路中，甲灯泡一定比乙灯泡亮D．两灯并联在电路中，甲灯泡一定比乙灯泡亮
实际功率决定于工作电压
由P=I2R，电阻大的功率大
由W=Pt知：消耗的电能由实际功率和时间决定
2.（2025·天津）将标有“6V 6W”的甲灯泡和“6V 3W”的乙灯泡串联后，接在电压为9V的电源上。不考虑温度对灯丝电阻的影响，则（ ）A．甲灯能正常发光 B．乙灯能正常发光 C．两灯均能正常发光 D．两灯均不能正常发光
3.（荆门中考）白炽灯A标有“220V 100W”字样，白炽灯B标有“220V 25W”字样，设它们的电阻不随温度而变化，如果将它们串联起来，接在220V的电路中，A灯的电压为_______V，A与B的电功率之和为______W。
根据串联分压可知：UA:UB=1:4
1. 如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2∶1。开关S断开时，R1与R2的电功率之比为________；开关S闭合前后，电压表两次的示数之比为_________。
2.标有“6V 6W”和“3V 6W”的两只灯泡串联接入电路中，一个灯泡正常工作，另一个灯泡的实际功率不超过额定功率，则电源允许的最大电压是________V，30s两只灯泡消耗的总的电能为_______J。
3. 如图将标有“12V 6W”的灯泡L1和“12V 3W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是（　　）A．电路总功率等于9W B．电路总功率大于9W C．灯泡L1和L2一样亮 D．灯泡L2比灯泡L1亮
4. 将A、B两个灯泡，按图一、图二两种方式连接，已知RA=4Ω、RB=6Ω，电源电压相同，下面分析正确的是（ 　 ）A．图一中A灯比B灯亮 B．图二中A灯比B灯亮 C．图一中A灯比图二中A灯亮 D．图一中的总功率比图二中的总功率要大
5.下表为某电饭锅的主要参数。由此可知，在额定电压下工作，通过电饭锅的电流约是多少A？电饭锅正常工作0.4h，消耗多少电能？如果工作电压是209V，那么电饭锅的实际功率是多少？
解：（1）电饭锅的额定电流：
（2）电饭锅消耗的电能：W=Pt=0.8kW×0.4h=0.32kW·h
（2025·达州）如图所示，电源电压为恒定不变，定值电阻R1=28Ω，灯泡L标有“6V 3W”的字样（不考虑灯丝电阻变化）。只闭合S1、S2，灯泡L正常发光；再闭合S3，电流表示数变化了0.25A。请计算：（1）灯泡L正常发光时的电流；（2）电阻R0的阻值；（3）通过控制开关通断，整个电路消耗的最小功率。
适用于并联电路功率讨论
适用于串联电路功率讨论
