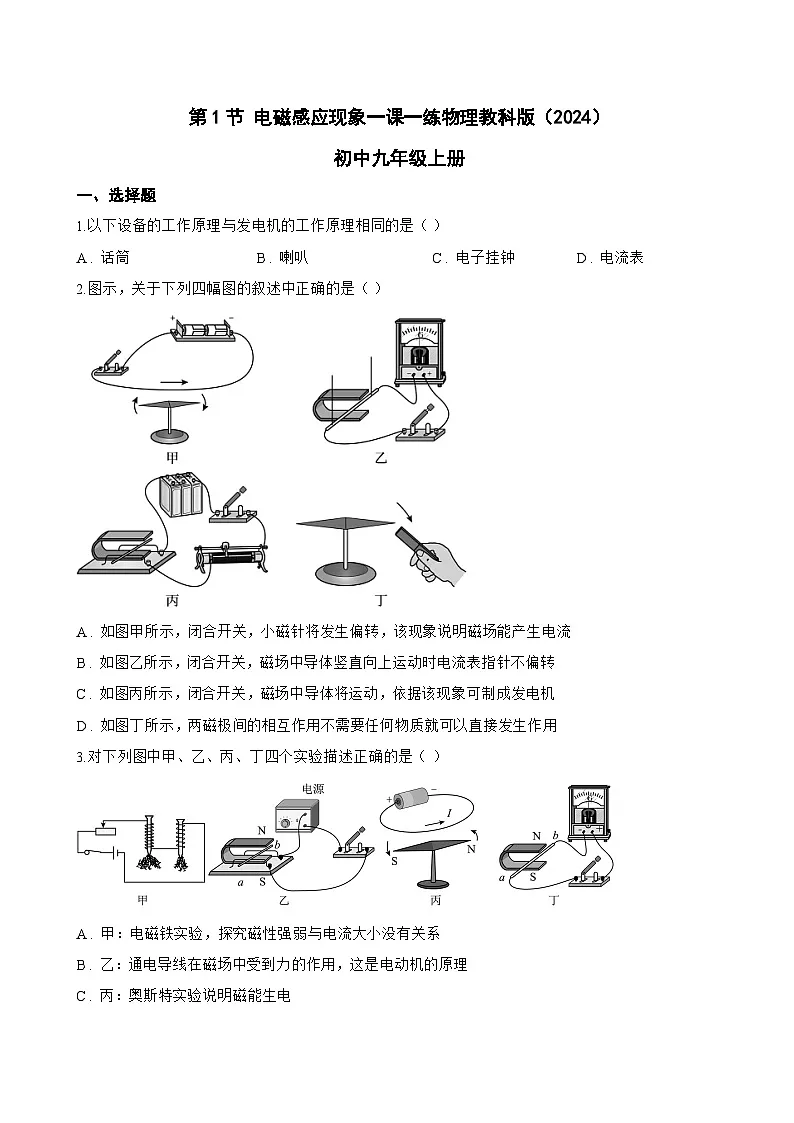

初中物理教科版（2024）九年级上册（2024）第1节 电磁感应现象课时练习

这是一份初中物理教科版（2024）九年级上册（2024）第1节 电磁感应现象课时练习，共10页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。
1.以下设备的工作原理与发电机的工作原理相同的是（ ）
A . 话筒 B . 喇叭 C . 电子挂钟 D . 电流表
2.图示，关于下列四幅图的叙述中正确的是（ ）
A . 如图甲所示，闭合开关，小磁针将发生偏转，该现象说明磁场能产生电流
B . 如图乙所示，闭合开关，磁场中导体竖直向上运动时电流表指针不偏转
C . 如图丙所示，闭合开关，磁场中导体将运动，依据该现象可制成发电机
D . 如图丁所示，两磁极间的相互作用不需要任何物质就可以直接发生作用
3.对下列图中甲、乙、丙、丁四个实验描述正确的是（ ）
A . 甲：电磁铁实验，探究磁性强弱与电流大小没有关系
B . 乙：通电导线在磁场中受到力的作用，这是电动机的原理
C . 丙：奥斯特实验说明磁能生电
D . 丁：闭合开关，只要金属棒运动，电路中就有感应电流产生

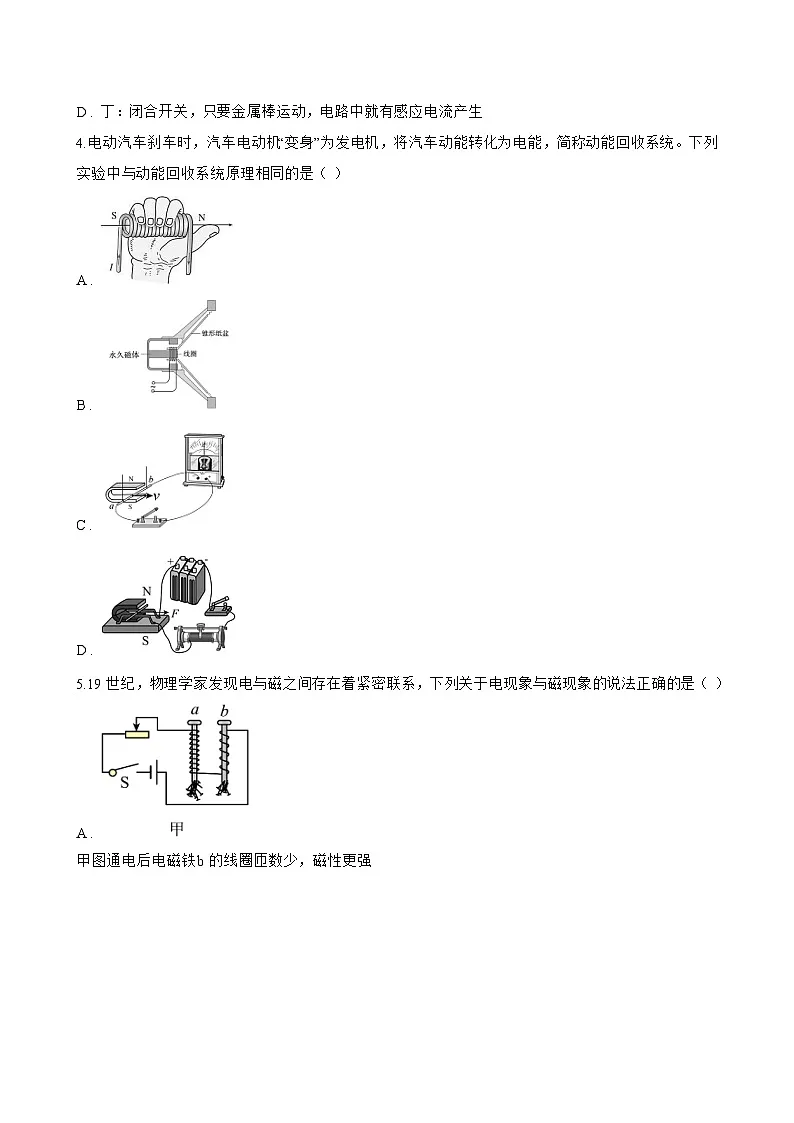

4.电动汽车刹车时，汽车电动机“变身”为发电机，将汽车动能转化为电能，简称动能回收系统。下列实验中与动能回收系统原理相同的是（ ）
A .
B .
C .
D .
5.19世纪，物理学家发现电与磁之间存在着紧密联系，下列关于电现象与磁现象的说法正确的是（ ）
A .
甲图通电后电磁铁b的线圈匝数少，磁性更强

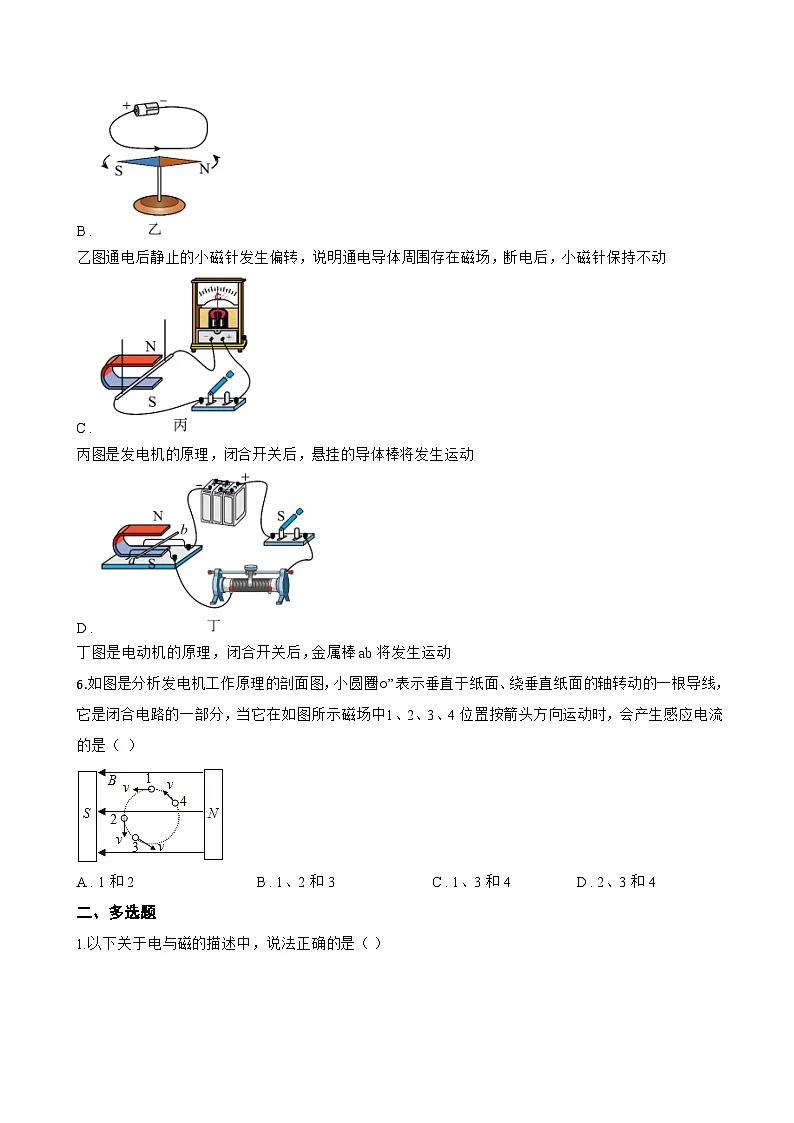

B .
乙图通电后静止的小磁针发生偏转，说明通电导体周围存在磁场，断电后，小磁针保持不动
C .
丙图是发电机的原理，闭合开关后，悬挂的导体棒将发生运动
D .
丁图是电动机的原理，闭合开关后，金属棒ab将发生运动
6.如图是分析发电机工作原理的剖面图，小圆圈“○”表示垂直于纸面、绕垂直纸面的轴转动的一根导线，它是闭合电路的一部分，当它在如图所示磁场中1、2、3、4位置按箭头方向运动时，会产生感应电流的是（ ）
A . 1和2 B . 1、2和3 C . 1、3和4 D . 2、3和4
二、多选题
1.以下关于电与磁的描述中，说法正确的是（ ）
A . 图甲中多个大功率用电器同时使用容易引起火灾
B . 图乙中开关、保险盒的连接符合安全用电原则
C . 图丙可探究影响通电导体在磁场中受力方向的因素
D . 图丁中的装置可用来探究电动机的工作原理
2.小明从国外带回一把标有“110V、60Hz、880W”的电咖啡壶，在我国家庭电路中此咖啡壶（ ）
A . 可以直接接入正常使用
B . 通过匝数比为2：1的降压变压器接入正常使用
C . 通过变压器正常工作时，原线圈电流为4A
D . 通过变压器正常工作时，电咖啡壶交变电流频率为60Hz
3.2022年12月20日，世界技术难度最高、单机容量最大、装机规模第二大水电站金沙江白鹤滩水电站正式投产发电。下列四个装置中与发电机工作原理相同的是（ ）
A .
B .
C .
D .
4.如图，在“探究什么情况下磁可以生电”的实验中，下列说法正确的是（ ）
A . 上下移动导线AB，电流表的指针一定会偏转
B . 左右移动导线AB，电流表的指针会发生偏转
C . 动圈式话筒采集声信号时，利用了该实验规律
D . 该实验探究得到的规律与奥斯特实验规律一样
5.某同学探究“什么情况下磁可以生电“的实验，ab是一根铜丝，通过导线接在量程为0～3A电流表的两接线柱上，当把ab迅速向右运动时，发现电流表指针向右偏转，为使电流表指针向左偏转，可以（ ）
A . 加大ab棒运动速度
B . 换用更粗的铜棒
C . 应把ab改为向左运动
D . 调换磁铁的南北极
三、填空题
1.英国物理学家 ________ 发现了电磁感应现象，并根据此现象制成了 ________ （选填“发电机”或“电动机”），使人类进入电气化时代。
2.如图甲所示实验中，闭合开关后，导体棒ab向右运动，这说明 ________ 对通电导体有力的作用；图乙和图丙装置中，与图甲实验原理相同的是 ________ 。
3.对人体来说，安全电压一般不高于 ________ V；我国家庭使用的交流电频率为 ________ Hz，周期 ________ s，交流电的方向每周期改变2次，则10min电流方向改变 ________ 次。
4.左手定则：伸开左手，让大拇指与四指在同一平面并跟四指垂直，让 ________ 垂直穿过 ________ ，使四指指向 ________ ，这时， ________ 所指的方向就是通电导线在磁场中的受力方向．
5.如图所示装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动．此装置中：
甲部分发生的是 ________ 现象，产生的能量转化是机械能转化为 ________ 能，人们根据这一原理发明了 ________ ．
四、实验探究题
1.小辉同学在探究“导体在磁场中产生电流的条件”实验中，将导体ab、开关、灵敏电流计连接成一个闭合电路，如图所示。
（1）本实验中，通过观察 ________ 来判断电路中是否有电流产生；
（2）下列操作中，能使闭合电路产生电流的是 ________ （选填字母）；
A．让导体ab和蹄形磁体保持相对静止
B．导体ab静止，使蹄形磁体水平向左运动
C．让导体ab在磁场中沿磁场方向竖直向上运动
（3）从能量角度分析，电流产生过程中是 ________ 能转化为了电能；
（4）在仪器和电路连接都完好的情况下，小辉同学的实验现象不太明显。请你帮他提出一条合理的改进措施： ________ 。
2.小明学习了电磁知识后，从物理学的视角对图所涉及的物理问题进行了分析。
（1） 如图甲所示，在A处接入 ________ ，可探究电动机的工作原理；（填实验器材名称）
（2） 在图甲的金属轨道上增加一根金属杆cd，俯视图如图乙所示（磁感线垂直纸面向外，用“·”表示）；在外力的作用下，金属杆ab沿光滑金属轨道向右运动，请判断静止在光滑轨道上的金属杆cd是否运动并说明理由，判断∶ ________ ；理由∶ ________ ；
（3） 电吉他中电拾音器基本结构如图丙所示，磁体附近金属弦被磁化，因此弦振动时，在线圈中产生感应电流，感应电流经电路放大后传送到音响发出声音，则弦振动时，线圈中的感应电流方向 ________ （选填“变化”或“不变”）。
五、综合题
1.某款智能手机手机锂电池上标有“电压：3.7V容量：4000mA•h”字样。该手机搭配了超级快充功能，采取的方式是保持充电器的电压不变，将电流从原来的1A变为5A，极大的提高了充电功率。电池充满电后，持续使用一段时间，屏幕显示剩余电量不足20%时，系统就会发出“是否开启省电模式”的提示，此时最好给手机充电续航。若无法充电，则开启“省电模式”后。手机显示还可以持续使用2h，电量将耗尽。手机无线充电是目前比较新的一门技术，无线充电就是不借助数据线等导线对手机进行充电，从而增加手机的续航时间。现阶段使用较多的一种无线充电技术的原理如图甲、乙所示，交流电流过送电线圈（无线充电板）产生磁场，智能手机（受电线圈）放在无线充电板上就能充电，并将电能储存到手机的锂电池内。
（1） 文中描述的手机快充功能将充电功率变为原来的 ________ 倍。为了防止手机温度过高，手机的散热部件应选用导热快、比热容 ________ （选填“大”或“小”）的材料。
（2） 手机在无线充电时，手机中的受电线圈会产生感应电流，无线充电工作原理与 ________ （选填“发电机”或“电动机”）工作原理相似。
（3） 文中锂电池最好在电能还剩 ________ J时给它及时充电，此手机在“省电模式”下使用时的平均功率为 ________ W。
2.由于降水偏少以及火力发电用煤供应不足等原因，全国大多数省份供电不足，频频跳闸停电，影响居民生活及农业生产．某校为了维持正常教学用电，自购了一台发电机，铭牌上的参数如下表．
请回答下列问题：
（1） 柴油发电机由柴油机和发电机两部分组合而成，从能源可否再生角度来看，柴油是 ________ 能源，工作时的能量转化是：柴油燃烧化学能转变为 ________ ，柴油机 ________ 冲程中内能转变为机械能，最后通过发电机转化为电能．
（2） 发电机的工作原理是（ ）
A . 电流的磁效应
B . 电磁感应现象
C . 磁场对电流有作用力
D . 通电线圈在磁场中转动
（3） 到了夏天，全校100个教室，各个教室要增开“220V50W”的电风扇4台，教师办公室要增开“220V0.8kW”的空调机40台，会议室、计算机房 要增开“220V2.5kW”空调机8台．若其他设备总功率为80kW并照常运行．试通过计算说明现有发电机能否满足需要．
（4） 柴油发电机对学校的环境会造成哪些影响？（至少两点）
3.阅读下面的短文，回答问题
半导体制冷
半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用作制冷材料。如图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电路流方向是从N型半导体铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量。由于半个制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作。
请回答下列问题
（1） 如图，若要使一个电冰箱箱内的温度下降，铜片A置于电冰箱的 ________ ，铜片B置于电冰箱 ________ （前两空选填“箱内”、“箱外”），这就是半导体冰箱的工作原理，若将图中的电源换成交流电源，此时电冰箱能否正常制冷？答： ________ 。
（2） 若将图中P型半导体与N型半导体位置互换，其它条件不变，则铜片A上表面空气的温度将 ________ ，若将图中电源正负极互换，其他条件不变，则铜片B表面空气的温度将 ________ 。
4.小明家新买了了一辆电动汽车，他对电动汽车的相关知识产生了兴趣，通过上网查阅资料和自己设计实验进行了一系列研究性学习。
（1）如表是小明记录的某次充电时充电桩显示屏的即时信息显示表；请通过表中所给信息计算，充电电流为 ________ A；
（2）在厂家的宣传资料中，该款电动车在滑行时会带动电机“逆向发电”，将电能储存在电池内，下列说法中正确的是 ________ ；
A.电机“逆向发电”的过程是将电能转化为机械能的过程
B.“逆向发电”的工作原理是电磁感应
C.“逆向发电”产生的电能全部储存到电池中
D.“逆向发电”是厂家过度宣传，电机只是用电器不可能用于发电
（3）小明进一步查阅资料发现，电动汽车一般采用电磁继电器控制电动机M的通断电，利用实验器材模拟汽车启动，简易电路如图1；A与B接触时M通电，请用笔画线完成图1电路的连接； ________
（4）小明观察发现，该车有车速提醒功能；通过思考小明设计了如图2甲的车速提醒电路，R为定值电阻，Rv的阻值随车速的变化而改变；当电压表的示数达到某一数值时提醒驾驶员车速过快，需要减速；图2乙是Rv的阻值与车速关系的图象；图2丙是车速从0加速到100km/h过程中，Rv消耗的电功率随电流变化的图象；当压表的示数为9V时，此时车的速度是 ________ km/h。

型号
200GF
额定频率
50Hz
转速
1500r/min
额定电流
400A
额定功率
200kW
效率
80%
充电电压
（V）
充电电流
（A）
充电时长
（min）
充电度数
（kW·h）
充电费用（元）
400
45
24.0
28.80
