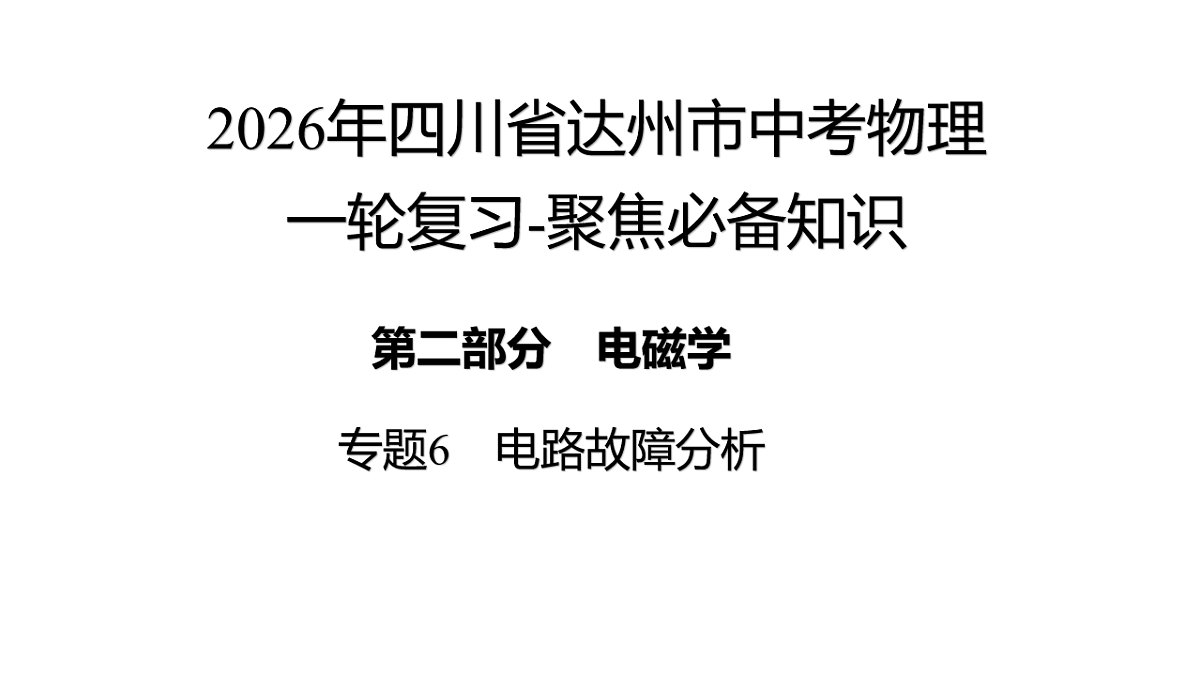

2026年四川省达州市中考物理 一轮复习-聚焦必备知识第二部分 专题6　电路故障分析 课件

这是一份2026年四川省达州市中考物理 一轮复习-聚焦必备知识第二部分 专题6　电路故障分析 课件

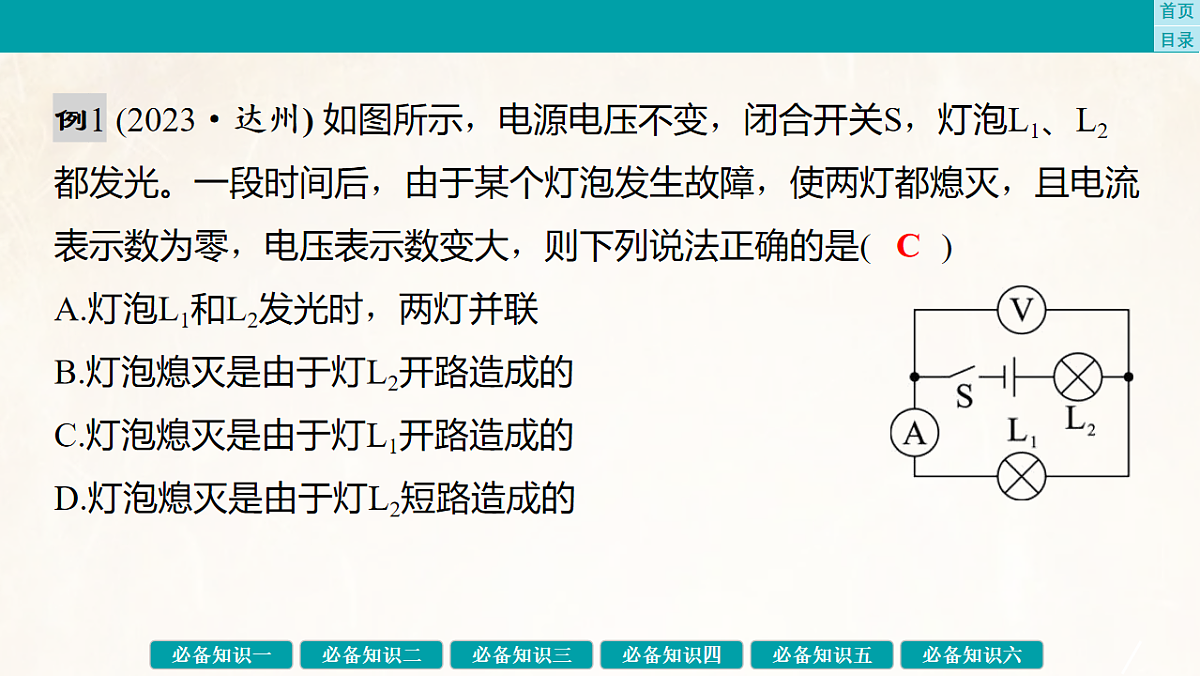

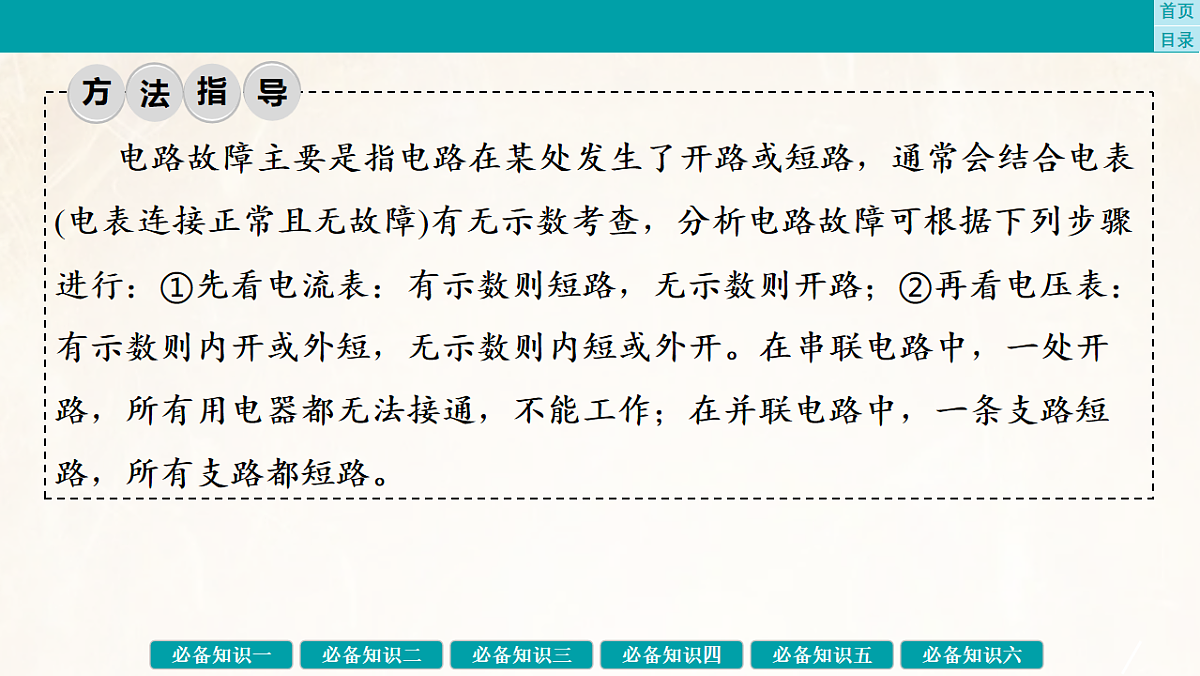

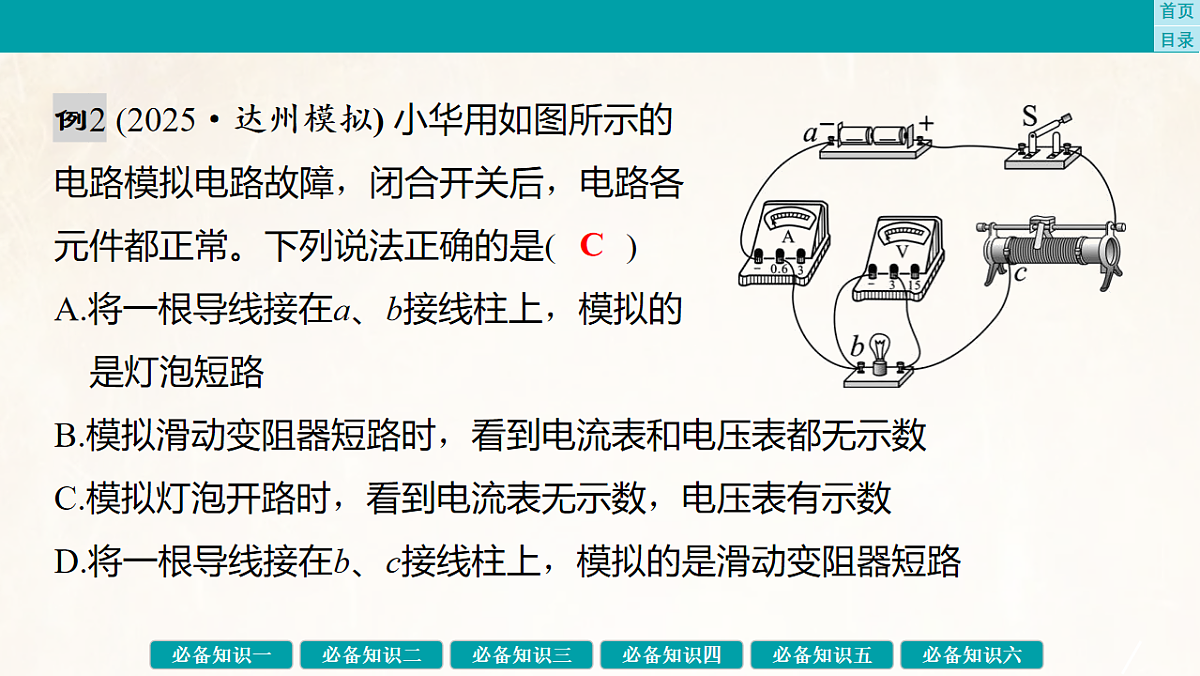

第二部分　电磁学专题6　电路故障分析2026年四川省达州市中考物理一轮复习-聚焦必备知识 电路故障主要是指电路在某处发生了开路或短路，通常会结合电表(电表连接正常且无故障)有无示数考查，分析电路故障可根据下列步骤进行：①先看电流表：有示数则短路，无示数则开路；②再看电压表：有示数则内开或外短，无示数则内短或外开。在串联电路中，一处开路，所有用电器都无法接通，不能工作；在并联电路中，一条支路短路，所有支路都短路。例1 (2023·达州) 如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是(　　)A.灯泡L1和L2发光时，两灯并联B.灯泡熄灭是由于灯L2开路造成的C.灯泡熄灭是由于灯L1开路造成的D.灯泡熄灭是由于灯L2短路造成的C例2 (2025·达州模拟) 小华用如图所示的电路模拟电路故障，闭合开关后，电路各元件都正常。下列说法正确的是(　　)A.将一根导线接在a、b接线柱上，模拟的 是灯泡短路B.模拟滑动变阻器短路时，看到电流表和电压表都无示数C.模拟灯泡开路时，看到电流表无示数，电压表有示数D.将一根导线接在b、c接线柱上，模拟的是滑动变阻器短路C1.在进行“探究串联电路电压特点”实验时，某同学设计的电路如图所示。对于实验过程中出现的现象及分析正确的是(　　)A.若只有灯泡L1开路，则开关闭合后电压表示数为零B.若只有灯泡L2开路，则开关闭合后电压表示数为零C.开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2开路D.开关闭合后，如果电压表示数为电源电压，一定是灯泡L2短路B2.如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数。工作一段时间后，L2突然熄灭，L1仍然正常发光，两只电表均无示数，则故障可能是(　　)A.电压表短路　　 　　 B.电流表开路C.L2开路 D.L2短路B3.如图所示，当开关S闭合时，发现电路中的电表只有两只有明显偏转，则电路中发生的故障可能是(　　)A.电压表V2短路 B.电流表开路C.定值电阻R短路 D.灯泡L短路D4.在如图所示的电路中，闭合开关S后，小灯泡L1、L2都不亮，电压表有示数，且故障只发生在两个小灯泡中的其中一个，先用电流表替换电压表，则灯__________亮，再把L1和L2的位置调换，则电流表__________(选填“有”或“无”)示数。 L2无
