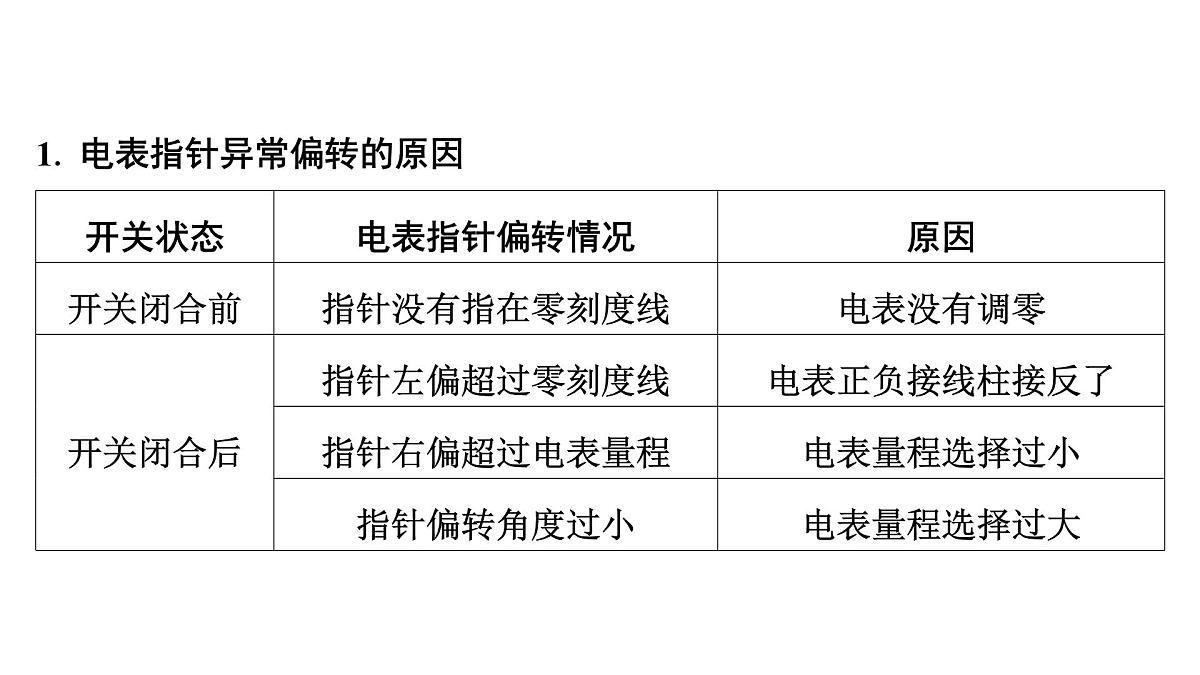

1. 电表指针异常偏转的原因

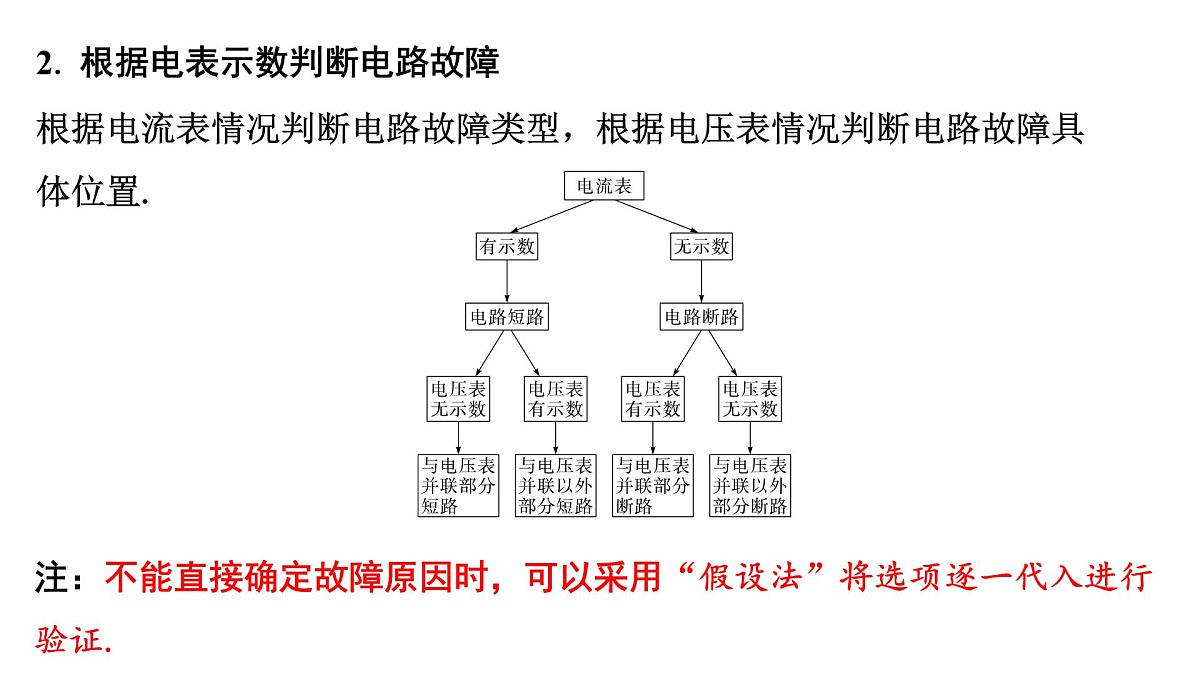

2. 根据电表示数判断电路故障根据电流表情况判断电路故障类型，根据电压表情况判断电路故障具 体位置.
注：不能直接确定故障原因时，可以采用“假设法”将选项逐一代入进行 验证.

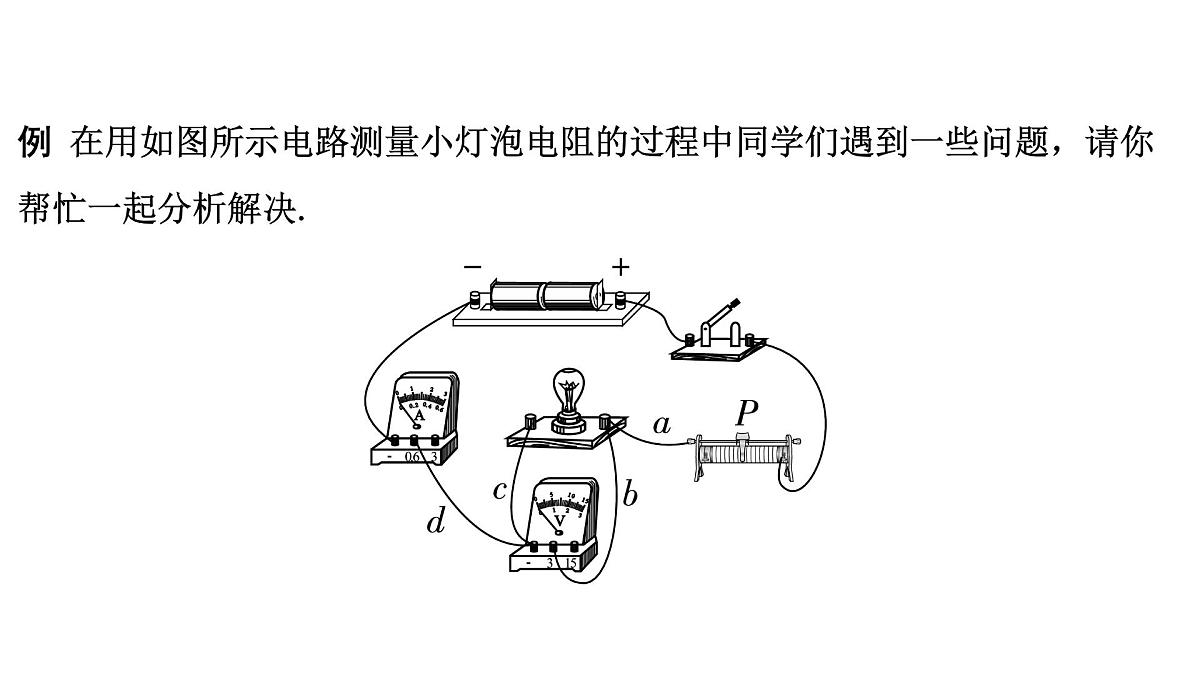

例 在用如图所示电路测量小灯泡电阻的过程中同学们遇到一些问题，请你帮忙一起分析解决.

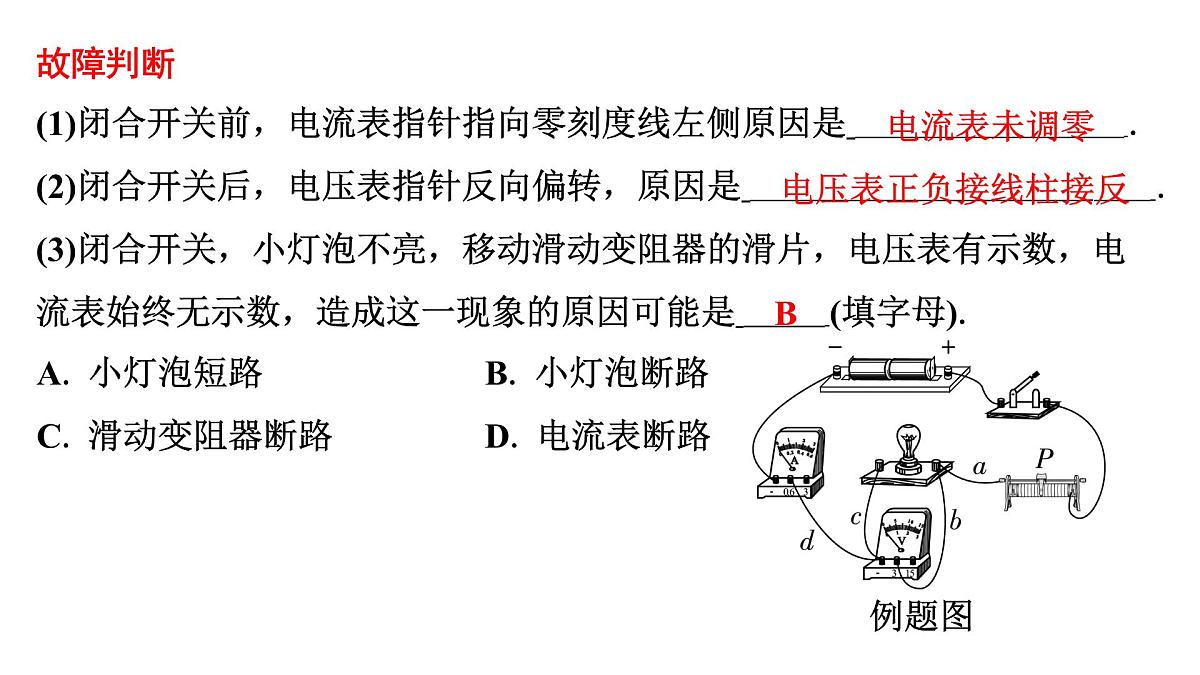

故障判断(1)闭合开关前，电流表指针指向零刻度线左侧原因是 ⁠.(2)闭合开关后，电压表指针反向偏转，原因是 ⁠ ⁠.(3)闭合开关，小灯泡不亮，移动滑动变阻器的滑片，电压表有示数，电 流表始终无示数，造成这一现象的原因可能是 (填字母).
电压表正负接线柱接反

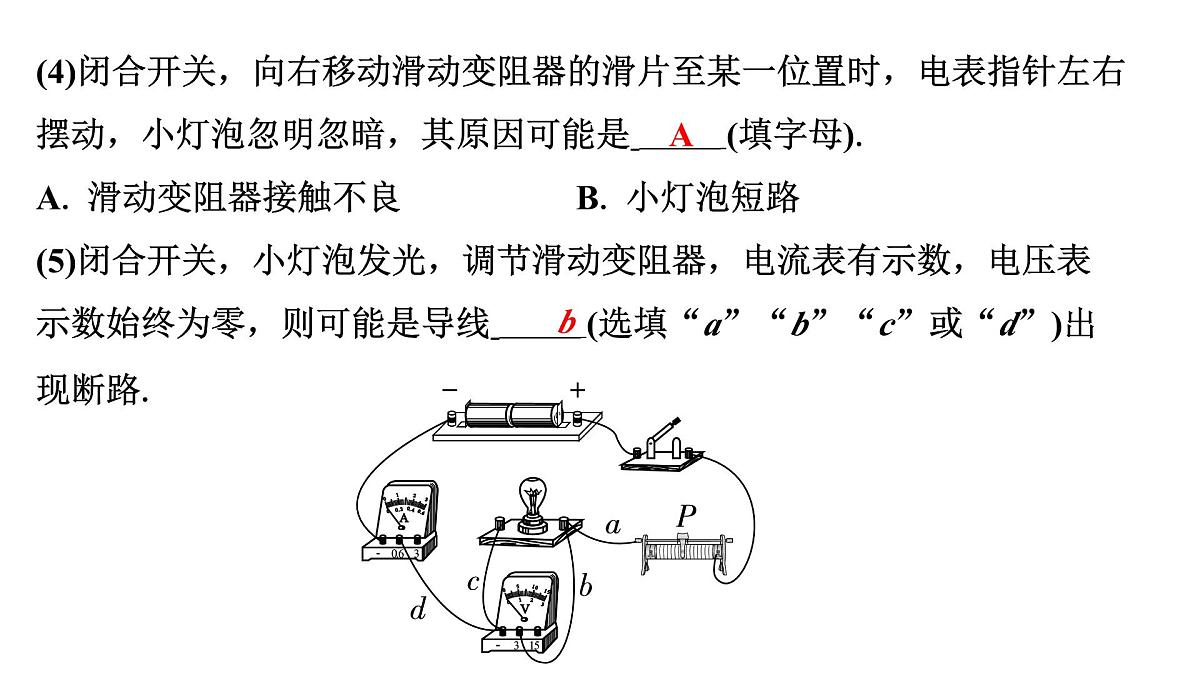

(4)闭合开关，向右移动滑动变阻器的滑片至某一位置时，电表指针左右 摆动，小灯泡忽明忽暗，其原因可能是 (填字母).A. 滑动变阻器接触不良B. 小灯泡短路(5)闭合开关，小灯泡发光，调节滑动变阻器，电流表有示数，电压表 示数始终为零，则可能是导线 (选填“a”“b”“c”或“d”)出 现断路.
故障检测(6)闭合开关，电流表和电压表均无示数，当将电压表改接到滑动变阻器 两端时，电流表仍无示数，但电压表指针发生偏转，则电路存在的故障可 能是 ⁠.
现象分析(7)实验中，若将电压表和电流表位置互换，则闭合开关后，观察到的现 象是小灯泡 ，电流表 ，电压表 ⁠.(8)若实验中小灯泡发生短路，则闭合开关后，观察到的现象是小灯 泡 ，电流表 ，电压表 ⁠.
1. 如图，电源电压不变.闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压.排除故障后，滑动变阻器的滑片P向左移动.下列分析正确的是(　C　)
2. (2024达州)如图所示电路，闭合开关后，整个电路正常工作.其中一盏 灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为 (　A　)
3. (2024福建改编)如图所示电路中，若使用的小灯泡灯丝烧断了，其他元 件均正常，闭合开关后，两电表的指针偏转现象判断正确的是(　C　)
4. 如图所示电路，闭合开关后，发现L1、L2都不亮.小明将开关、L2和L1的接线柱分别用a、b、c、d、e、f表示，用一个完好的电压表检测电路故障.表中是他记录的检测数据.则故障的原因可能是(　A　)
