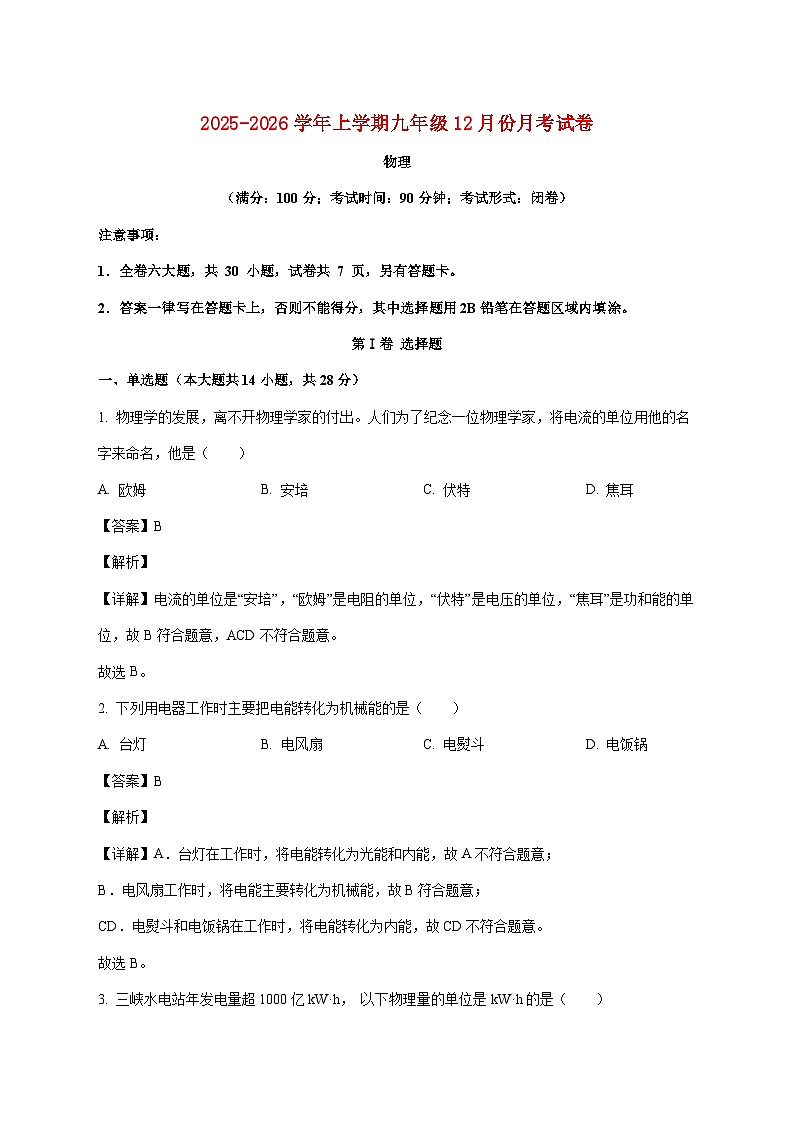

（满分：100分；考试时间：90分钟；考试形式：闭卷）
注意事项：
1．全卷六大题，共 30 小题，试卷共 7 页，另有答题卡。
2．答案一律写在答题卡上，否则不能得分，其中选择题用2B铅笔在答题区域内填涂。
第Ⅰ卷 选择题
一、单选题（本大题共14小题，共28分）
1. 物理学的发展，离不开物理学家的付出。人们为了纪念一位物理学家，将电流的单位用他的名字来命名，他是（ ）
A. 欧姆B. 安培C. 伏特D. 焦耳
【答案】B
【解析】
【详解】电流的单位是“安培”，“欧姆”是电阻的单位，“伏特”是电压的单位，“焦耳”是功和能的单位，故B符合题意，ACD不符合题意。
故选B。
2. 下列用电器工作时主要把电能转化为机械能的是（ ）
A. 台灯B. 电风扇C. 电熨斗D. 电饭锅
【答案】B
【解析】
【详解】A．台灯在工作时，将电能转化为光能和内能，故A不符合题意；
B．电风扇工作时，将电能主要转化为机械能，故B符合题意；
CD．电熨斗和电饭锅在工作时，将电能转化为内能，故CD不符合题意。
故选B。
3. 三峡水电站年发电量超1000亿kW·h， 以下物理量的单位是kW·h的是（ ）

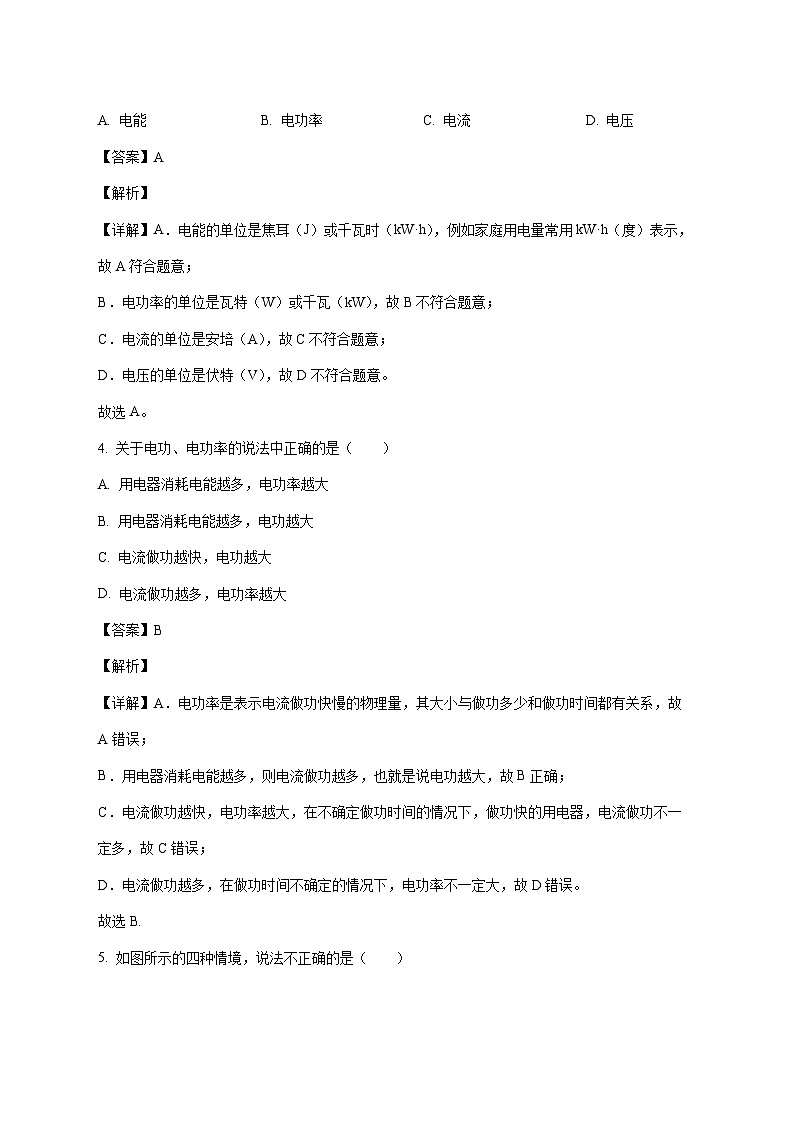

A. 电能B. 电功率C. 电流D. 电压
【答案】A
【解析】
【详解】A．电能的单位是焦耳（J）或千瓦时（kW·h），例如家庭用电量常用kW·h（度）表示，故A符合题意；
B．电功率的单位是瓦特（W）或千瓦（kW），故B不符合题意；
C．电流的单位是安培（A），故C不符合题意；
D．电压的单位是伏特（V），故D不符合题意。
故选A。
4. 关于电功、电功率的说法中正确的是（ ）
A. 用电器消耗电能越多，电功率越大
B. 用电器消耗电能越多，电功越大
C. 电流做功越快，电功越大
D. 电流做功越多，电功率越大
【答案】B
【解析】
【详解】A．电功率是表示电流做功快慢的物理量，其大小与做功多少和做功时间都有关系，故A错误；
B．用电器消耗电能越多，则电流做功越多，也就是说电功越大，故B正确；
C．电流做功越快，电功率越大，在不确定做功时间的情况下，做功快的用电器，电流做功不一定多，故C错误；
D．电流做功越多，在做功时间不确定的情况下，电功率不一定大，故D错误。
故选B.

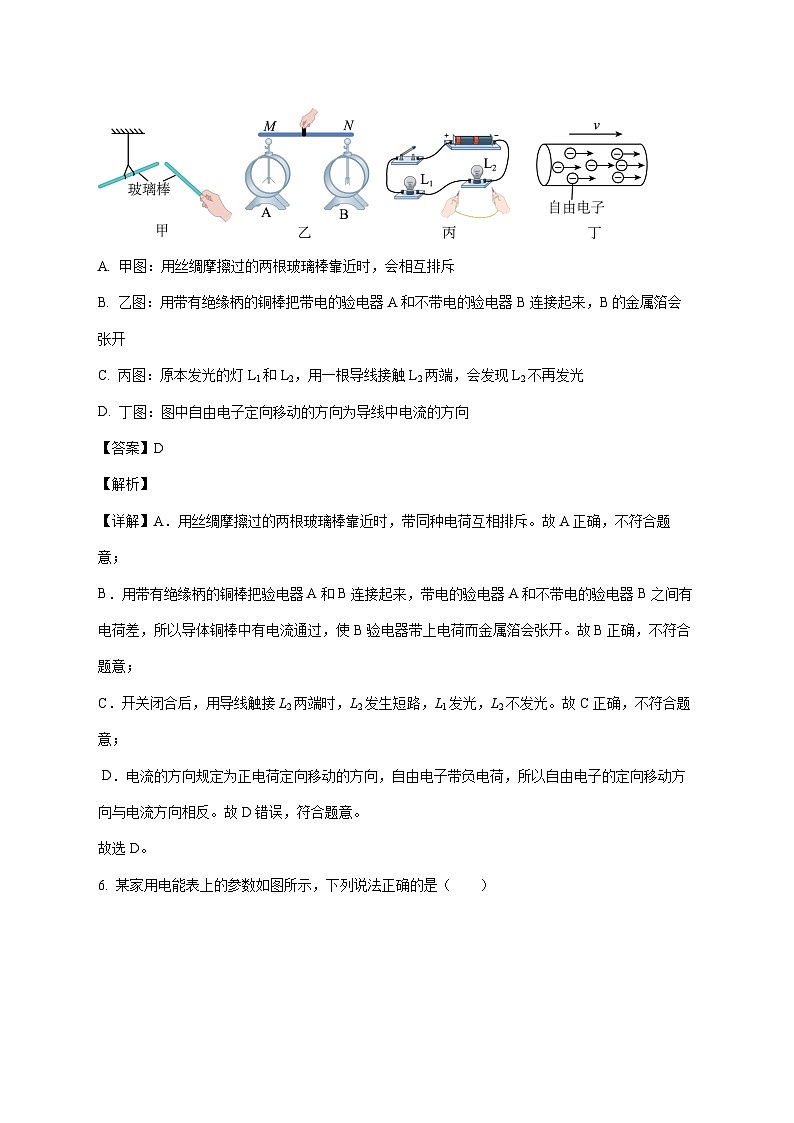

5. 如图所示的四种情境，说法不正确的是（ ）
A. 甲图：用丝绸摩擦过的两根玻璃棒靠近时，会相互排斥
B. 乙图：用带有绝缘柄的铜棒把带电的验电器A和不带电的验电器B连接起来，B的金属箔会张开
C. 丙图：原本发光的灯L1和L2，用一根导线接触L2两端，会发现L2不再发光
D. 丁图：图中自由电子定向移动的方向为导线中电流的方向
【答案】D
【解析】
【详解】A．用丝绸摩擦过的两根玻璃棒靠近时，带同种电荷互相排斥。故A正确，不符合题意；
B．用带有绝缘柄的铜棒把验电器A和B连接起来，带电的验电器A和不带电的验电器B之间有电荷差，所以导体铜棒中有电流通过，使B验电器带上电荷而金属箔会张开。故B正确，不符合题意；
C．开关闭合后，用导线触接L2两端时，L2发生短路，L1发光，L2不发光。故C正确，不符合题意；
D．电流的方向规定为正电荷定向移动的方向，自由电子带负电荷，所以自由电子的定向移动方向与电流方向相反。故D错误，符合题意。
故选D。
6. 某家用电能表上的参数如图所示，下列说法正确的是（ ）
A. 电能表是测量用电器电功率的仪表
B. 该电能表应该在110V的电路中使用
C. 该电能表的额定最大电流为20A
D. 该电能表的转盘转600转消耗的电能是31.6kW·h
【答案】C
【解析】
【详解】A．电能表是测量用电器消耗电能多少的仪表，而不是测量电功率的，故A错误；
B．家用电能表通常适用于220V的家庭电路，从图中参数可知该电能表应在220V电路中使用，不是110V，故B错误；
C．图中电能表上标注的额定最大电流为20A，这是其正常工作时允许通过的最大电流，故C正确；
D．“600 转 / kW·h ”表示电能表转盘转600转时，用电器消耗的电能是1 kW·h，而31.6kW·h是电能表显示的累计消耗电能，故D错误。
故选C。
7. 图中，能直接测量通过灯L1电流的电路是（ ）
A. B. C. D.
【答案】D
【解析】
【详解】A．图中电流表在干路上，电流表测干路电流，故A不符合题意；
B．图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D．图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
故选D。
8. 利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开，下列电路图合理的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．如图，当声控开关闭合时，电灯被短路，电灯不亮，故A不符合题意；
B．如图，光控开关和声控开关是并联，在天黑时或有声音时都能使电灯发光，故B不符合题意；
C．如图，当光控开关闭合时，电灯被短路，电灯不亮，故C不符合题意；
D．如图，光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光，故D符合题意。
故选D。
9. 用稳定的热源给一个物体均匀加热，得到它的熔化图象如图所示，那么该物体在固态时的比热容与液态时的比热容之比是 ( )
A. 1∶2B. 1∶1
C. 1∶4D. 2∶11
【答案】C
【解析】
【详解】物体由A到B的加热过程中，物体为固态，加热时间为2min，温度升高了40°C，设其吸收的热量为Q；物体在由C到D的过程中，物体为液态，加热时间为4min，温度升高了20°C，其吸收的热量为2Q．根据比热容公式c＝，物体固态时的比热容c固＝，液态时的比热容c液＝，则c固:c液＝1:4．故选C．
点睛：本题考查比热容．从图中可以看出，用稳定的热源给物体加热，在固态和液态时，物体升高的温度与时间成正比，根据加热时间，可以计算出物体固、液两种状态下加热时吸收的热量，根据比热容公式c＝即可求解．
10. 如图所示的电路中，将开关S闭合，灯和灯均发光，且灯比灯更亮。下列说法正确的是（ ）
A. 灯和灯串联
B. 灯和灯两端的电压一定相等
C. 通过灯的电流与通过灯的电流一定相等
D. 通过灯的电流与通过电源的电流一定相等
【答案】B
【解析】
【详解】 A．由电路图可知，电流从电源正极流出，经过开关S后，分成两路，分别流经灯L1和灯L2，然后汇合在一起回到电源负极；灯L1和灯L2是并联的，故A错误；
B．并联电路中，各支路两端的电压相等；因为灯L1和灯L2是并联的，所以它们两端的电压一定相等，故B正确；
C．灯泡的亮度由其实际功率决定，已知灯L1比灯L2更亮，说明灯L1的实际功率P1大于灯L2的实际功率P2；又因为两灯并联，电压U相等，根据电功率公式可知，通过灯L1的电流大于通过灯L2的电流，故C错误；
D．在并联电路中，干路电流等于各支路电流之和。通过电源的电流是干路电流I，通过灯L1的电流是支路电流。因为，且，所以通过电源的电流I一定大于通过灯L1的电流，故D错误。
故选B。
11. 如图所示的电路，电源电压恒定，当开关S由闭合到断开时（ ）
A. A示数变小，V示数不变B. A示数变大，V示数变大
C. A示数不变，V示数变小D. A示数不变，V示数变大
【答案】A
【解析】
【详解】由电路图可知，开关S断开前后电压表始终测电源的电压，且电源的电压不变，所以电压表V的示数不变；因为电阻越并越小、小于任何一个分电阻，所以当开关S由闭合到断开时，电路中的总电阻变大，根据欧姆定律可知，电路中的电流变小，即电流表的示数变小。
故选A。
12. 甲、乙两个电阻U-I图线如图所示，若把两个电阻连接在一个电路中，下列说法正确的是 ( )
A. 串联时，甲、乙两个电阻阻值之比是1：2
B. 串联时，通过甲、乙两个电阻的电流之比是2:1
C. 串联时，甲、乙两个电阻两端电压之比是1:2
D. 并联时，两个电阻接在2V电压下时总电流为0.6A
【答案】D
【解析】
【详解】A．根据欧姆定律可以知道，甲的电阻大小
乙的电阻大小
所以两个电阻阻值之比
A错误；
B．两个电阻串联时，根据串联电路电流规律，电流处处相等，通过甲、乙两个电阻的电流之比应该是，B错误；
C．根据欧姆定律可以知道，串联时，甲、乙两个电阻两端电压之比是
C错误；
D．并联时，两个电阻接在2V电压下，根据欧姆定律，通过它们的电流分别为
根据并联电路电流规律可知，电路中的总电流是
D正确．
13. 如图甲是体育课上坐位体前屈测量仪、图乙是小明设计的模拟电路，当推动绝缘柄使滑动变阻器的滑块向左移动，可利用示数增大的电表反映测量成绩，下列说法正确的是（ ）
A. 向前推的距离越大，电压表示数越大
B. 向前推的距离越大，电路的总功率越大
C. 闭合开关不推动时，电路中的电流为零
D. 此电路设计中，用电压表示数反映测量成绩
【答案】B
【解析】
【详解】由图知道，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流。
AB．向前推的距离越大，滑动变阻器接入电路中的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大；滑动变阻器接入电路中的电阻变小，根据串联电路的分压规律可知，滑动变阻器分担的电压变小，电压表示数变小；由P=UI知道，电路消耗的总功率变大，故A错误，B正确；
C．闭合开关不推动时，电路是通路，电路中的电流不为零，故C错误；
D．由于向前推的距离越大，电流表示数变大，电压表示数变小，所以用电流表示数反映测量成绩，故D错误。
故选B。
14. 小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U-I图象如图乙所示．针对该实验过程，下列结果正确的是（ ）
A. 小灯泡的额定功率为6.25W
B. 小灯泡正常工作时的电阻为15Ω
C. 滑动变阻器的最大阻值为40Ω
D. 电路消耗的最小功率为0.05W
【答案】C
【解析】
【详解】A．由乙图可知，当小灯泡电压为额定电压2.5V时，通过小灯泡的电流为0.4A，则小灯泡的额定功率为：
P=UI=2.5V×0.4A=1W，
故A错误．
B．小灯泡正常工作时的电阻为：
R===6.25Ω，
故B错误．
C．由甲图可，滑动变阻器与小灯泡串联，根据串联电路分压规律，当滑动变阻器阻值最大时，小灯泡两端电压最低、电路中电流最小，对照乙图可知，此时小灯泡两端电压为0.5V，通过小灯泡的电流（即电路中电流）为0.1A，则滑动变阻器两端电压为：
U滑=U-U灯=4.5V-0.5V=4V，
则滑动变阻器的最大阻值为：
R滑===40Ω．
故C正确．
D．电路消耗的最小功率为：
P最小=UI′=4.5V×0.1A=0.45W．
故D错误．
二、填空题（本大题共5小题，共12分）
15. 电流、电压、电阻，被称为电学“三巨头”，如图所示的情境形象地反映了电学“三巨头”之间的关系。图中A表示________，C表示________。（均选填“电流”“电压”或“电阻”）
【答案】 ①. 电阻 ②. 电流
【解析】
【详解】[1][2]由图可知，A阻碍电荷的移动，所以A表示电阻；B推动C运动，所以B表示电压；C在B的推动下通过导体，所以C表示电流。
16. 能量可以发生转化和转移。用电饭锅做饭，把电能转化为__________能。小德在厨房用电饭锅做饭时，饭香四溢，因为分子在不停地做_________运动。
【答案】 ①.
内能 ②.
无规则
【解析】
【详解】[1]电饭锅做饭时，电能转化为内能，用于加热食物。
[2]饭香四溢是扩散现象，说明分子在不停地做无规则运动。
17. 小明用塑料尺在干燥的头发上摩擦几下，将塑料尺靠近毛皮摩擦过的橡胶棒，发现塑料尺与橡胶棒互相排斥，由此判断塑料尺带______电，用毛皮摩擦橡胶棒的过程中，毛皮因______（选填“得到”或“失去”）电子而带等量的异种电荷。
【答案】 ①. 负 ②. 失去
【解析】
【详解】[1][2]毛皮摩擦过的橡胶棒带负电，塑料尺与橡胶棒相互排斥，则塑料尺带负电。在毛皮摩擦橡胶棒的过程中，橡胶棒得到电子带负电，毛皮失去电子带正电。
18. 电动自行车具有轻便、节能、环保等特点。给电动自行车电瓶充电时电瓶相当于简单电路中的______（选填“开关”、“用电器”或“电源”）。安全出行，交通出行时必须遵守交通规则，路口的交通信号灯中红、黄、绿灯之间的连接方式是______（选填“串联”或“并联”）。
【答案】 ①. 用电器 ②. 并联
【解析】
【详解】[1] 给电动自行车电瓶充电时,电瓶消耗电能，相当于简单电路中的用电器。
[2] 路口的交通信号灯中红、黄、绿灯之间可以独立工作，互不影响，据此可判定它们属于并联关系。
19. 灯泡分别标有“6V 3W”和“3V 3W”字样，将它们并联接在3V的电压下，干路电流为_______A，此时消耗的电功率为_______W。
【答案】 ①.
1.25 ②.
075
【解析】
【详解】[1]两灯的电阻分别为
将它们并联接在3V的电压下，根据欧姆定律及并联电路的电流特点可知干路电流
[2]此时消耗的电功率
20. 如图所示，当开关S闭合，甲、乙两表为电压表时U甲=8V，U乙=2V，则两个电阻之比R1︰R2=______；当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I甲︰I乙=______。
【答案】 ①. 3︰1 ②. 3︰4
【解析】
【详解】[1]如图，当开关S闭合，甲、乙两表为电压表时，乙电压表测R2两端的电压，甲电压表测电源电压，根据串联电路电压规律，串联电路中总电压等于各部分电压之和。则R1、R2两端电压之比为
又因为串联电路中电流处处相等，则R1、R2两个电阻之比为
[2]当开关S断开，甲、乙两表为电流表时，甲电流表测R2支路的电流，乙电流表测干路电流，则通过R1、R2两支路的电流之比为
因并联电路中干路电流等于各支路电流之和，则两电流表的示数之比为
三、作图题（本大题共2小题，共4分）
21.
（1）请在图中的圆圈内填上合适的电表符号，使开关闭合后，两灯泡能够正常发光。
（2）测量标有“2V0.5A”字样的小灯泡正常发光时的电阻，请用笔画线代替导线将图的电路连接完整，要求：滑动变阻器的滑片P向右移动时，电流表的示数变小。
【答案】（1） （2）
【解析】
【小问1详解】
若甲为电流表，乙为电压表时，不闭合开关，L1工作，闭合开关，电压表串联在L2支路中，L2不能正常工作，故不符合题意；若甲为电压表，乙为电流表时，L1、L2串联，电压表测L2两端电压，闭合开关，两灯工作，符合题意。所以甲为电压表，乙为电流表，作图如下
【小问2详解】
小灯泡额定电压是2V，所以电压表应选0～3V量程，将电压表与小灯泡并联；因为要求滑动变阻器的滑片P向右移动时，电流表的示数变小，则滑动变阻器接入电路的电阻应变大，滑动变阻器应采用“一上一下”的接法，且要使滑片右移电阻变大，应将滑动变阻器的左下接线柱接入电路，据此连接电路，电路如下图
四、简答题（本大题共1小题，共4分）
22. 某同学认为：“由变形可得。这就表明，导体的电阻R跟它两端的电压成正比，跟电流成反比。”这种说法对吗？________请说明理由________________
【答案】 ①. 不对 ②. 见详解
【解析】
【详解】[1][2]导体的电阻R是导体本身的一种性质，与自身的材料、长度、横截面积有关，与它两端的电压和通过它的电流无关，所以这种说法不对。
五、实验题（本大题共5小题，共30分）
23. 小明为了探究不同物质的吸热能力，在两个相同的容器中分别装入初温相同的液体A、B，并且用相同的装置加热，如图甲所示。
（1）在此实验中，除了图甲中所示的器材外，还需要天平和______；
（2）实验装置应该______（选填“从上往下”或“从下往上”）安装；
（3）实验中，应该向两个烧杯中加入_____（选填“质量”和“体积”）相同的两种不同液体；
（4）本实验通过比较____________来反映两种液体吸收热量的多少。
（5）根据实验数据，小明作出了两种液体的温度随时间变化的图像如图乙所示。冬天，如果你想自制暖手袋，应选液体______（选填“A”或“B”）作为供暖物质，其效果更佳。若A液体的比热容是ca，B液体的比热容是cb，则ca：cb＝______。
【答案】（1）秒表 （2）从下往上
（3）质量 （4）加热时间
（5） ①. A ②. 2:1
【解析】
【小问1详解】
实验中需要记录加热时间，故需要秒表。
【小问2详解】
安装实验器材时需要先固定好酒精灯，点燃后再调整上面铁圈的位置，保证能够利用酒精灯的外焰给烧杯充分加热，然后再放置装有液体的烧杯，再确定温度计的位置，使温度计的玻璃泡不要碰到烧杯壁和烧杯底，故从下往上安装。
【小问3详解】
探究不同物质的吸热能力，根据控制变量法，应控制液体的质量相同，液体种类不同。
【小问4详解】
实验中，用相同的装置加热两种质量相等的不同液体，热源相同，相同时间释放的热量相同，液体吸收的热量相同，因此可以利用转换法，通过比较加热时间来反映两种液体吸收热量的多少，加热时间越长，液体吸收的热量越多。
【小问5详解】
[1]由图乙可知，质量相同的A、B两种物质，加热相同的时间，A升高的温度小，因此A的吸热能力强，A的比热容大，所以在降低相同的温度时，A放出的热量多，供热效果好，因此，冬天自制暖手袋，应选液体A作为供暖物质，其效果更佳。
[2]由图乙可知，加热5min时，两种液体吸收的热量相同，A升高的温度为
B升高的温度为
且A、B质量相同，两种液体的比热容之比为
24. 在研究串、并联电路的电流特点时，小明同学进行了以下操作：
（1）小明通过比较电路中不同位置的电流表的示数来研究串联电路的电流特点，所利用的电路如图甲所示。连接电路时，开关应该________；
（2）闭合开关后，两电流表指针偏转情况如图乙所示。小明发现电流表A2的指针偏转角度比A1的小，所以他认为“串联电路电流每流经一个用电器都会减弱一些”。请指出造成他判断错误的原因是 ；（选填对应的字母）
A. 电流表损坏
B. 电流表正负接线柱接反
C. 电流表量程选择错误
（3）电流表A1的示数是________；
（4）更正错误后小明又对并联电路的电流特点进行探究，如图丙所示，他分别测出了A、B、C处的电流IA、IB、IC，并将数据填入表中，接下来应该采取的操作是______或______（选填对应的字母）进行多次实验，并测出多组实验数据；
A.改变开关位置 B.更换规格不同的灯泡
C.将灯泡L1、L2的位置互换 D.改变电源电压
【答案】（1）断开 （2）C
（3）0.5 （4） ①. B ②. D
【解析】
【小问1详解】
在连接电路时，为保护电路，开关应该断开。
【小问2详解】
串联电路各处的电流都相等，由图乙所示电流表可知，指针的偏转角度不同，但电流的大小是相同的，所以造成他判断错误的原因是电流表选择的量程不同，故选C。
【小问3详解】
电流表的量程是0∼0.6A，分度值是0.02A，示数是0.5A。
【小问4详解】
[1][2]测出一组实验数据后，为得出普遍结论，应更换不同规格的灯泡或改变电源电压进行多次实验，测出多组实验数据，故选B或D。
25. 在“探究串联电路中用电器两端的电压与电源两端电压的关系”实验中，小梦设计了如图所示的电路。
（1）在连接电路的过程中，开关必须断开，在串联电路中，开关可以控制所有用电器，开关位置的改变___________（填“影响”或“不影响”）它对用电器的控制;
（2）实验过程中，小梦先用电压表正确地测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路的C点，而保持电压表接B点不动，这种操作将会导致的电压表接法错误是_____；（选填对应的字母）
A. 与用电器串联B. 正负接线柱接反C. 量程选择错误
（3）闭合开关后，小明发现L1、L2均不发光，电压表有示数且大小接近，则电路中出现的故障可能是发生了___________（填“短路”或“断路”）。
（4）错误改正后，测出AB、BC、AC间的电压记录在表中，小梦依据本次实验数据可以得出的结论是：串联电路总电压 _____（选填“等于”或“不等于”）各用电器两端的电压之和；
【答案】（1）不影响 （2）B
（3）断路 （4）等于
【解析】
【小问1详解】
在串联电路中，只有一条通路，开关可以控制所有用电器，开关位置的改变不影响它对所有用电器的控制作用。
【小问2详解】
在测量灯泡L1两端电压时，B点接电压表的正接线柱，A点接电压表的负接线柱。测量灯泡L2两端的电压时，若将电压表接A点的那一段导线改接到电路的C点，而保持电压表接B点不动，则会导致电压表的正负接线柱接反，故AC不符合题意，B符合题意。
故选B。
【小问3详解】
闭合开关后，L1、L2均不发光，说明电路中可能存在断路现象。电压表有示数且大小接近3V，说明电压表与电源之间是通路，所以是与电压表并联部分发生断路，即L1发生断路。
【小问4详解】
由表格中的数据知，
，在误差范围内，所以可得出的结论：串联电路总电压等于各用电器两端的电压之和。
26. 小辉利用如图甲所示的实验装置来测量定值电阻Rx的阻值，电源电压保持不变：
（1）该实验的原理是________；
（2）闭合开关后，小辉发现电流表示数不为零，电压表示数为零，则电路中存在的故障可能是待测电阻_______；
（3）更换一个新的完好定值电阻后，小辉通过移动滑动变阻器滑片进行了多次实验，数据如表所示。其中，第三次实验时电流表的示数如图乙所示，此时通过定值电阻的电流为______A，此时定值电阻的阻值是________Ω（精确到0.1Ω）；
（4）该实验中小辉使用滑动变阻器最主要的作用是________，若不使用滑动变阻器，以下方案中也能起到相同作用的是________；
A．更换不同的电源 B．串联一个定值电阻
C．并联一个定值电阻 D．更换电表的量程
（5）小明发现实验室中有一个铭牌模糊不清的滑动变阻器，为测定它的最大阻值Rx，小明设计了如图所示的电路，R为定值电阻且阻值已知，电源电压未知，请将下列实验步骤补充完整：
①将滑动变阻器的滑片P移到a端，闭合开关S，读出电流表的示数I1；
②将滑动变阻器的滑片P_________，读出电流表的示数I2；
③滑动变阻器最大阻值的表达式Rx=_______（用已知量和测量量表示）。
【答案】（1）
（2）短路 （3） ①. 0.26 ②. 10.0
（4） ①. 改变定值电阻两端的电压和通过定值电阻的电流 ②. A
（5） ①. 移到b端 ②.
【解析】
【小问1详解】
该实验用电压表测出定值电阻Rx的电压，用电流表测出流过定值电阻Rx的电流，再利用算出定值电阻Rx的阻值，所以其原理是。
【小问2详解】
闭合开关后，发现电流表示数不为零，说明电路中有电流，电压表无示数，说明电压表测量一段导线的电压，所以电路故障是待测电阻短路。
【小问3详解】
[1]由图乙得，电流表的量程为0~0.6A，电流表的分度值为0.02A，示数为0.26A，所以此时通过定值电阻的电流为0.26A。
[2]由欧姆定律得，此时定值电阻的阻值是
【小问4详解】
[1]为了减小误差，实验中要改变定值电阻的电压与电流，得到定值电阻的多组电压、电流值，分别计算出每次实验的定值电阻的阻值，再求平均值，即该实验中小辉使用滑动变阻器最主要的作用是改变定值电阻两端的电压和通过定值电阻的电流。
[2]A．更换不同的电源，也可以多次得到定值电阻的不同电压、电流，故A符合题意；
B．串联一个定值电阻，只能改变一次待测电阻两端的电压和通过的电流，不能多次进行实验测量，故B不符合题意；
C．并联一个定值电阻，由于并联电路各支路互不影响，则不能改变定值电阻的电压、电流，故C不符合题意；
D．更换电表的量程，只会改变电表指针偏转角度，不能改变定值电阻的电压、电流，故D不符合题意。
故选A。
【小问5详解】
[1][2]将滑动变阻器的滑片P移到a端，闭合开关S，两电阻并联，电流表测干路电流，则干路电流为I1；将滑动变阻器的滑片P移到b端，R被短路，只有Rx接入电路，电流表测量Rx的电流I2，由于并联电路互不影响，所以当滑片P移到a端时，Rx的电流也为I2，所以此时通过R的电流为
所以待测电阻两端的电压
所以滑动变阻器最大阻值的表达式
27. 小明连接了如图甲所示的电路探究电流与电压、电阻的关系。
在“探究电流与电压的关系”实验时：
（1）闭合开关前，应将滑动变阻器的滑片调至_______（选填“A”或“B”）端。
（2）闭合开关，移动滑动变阻器的滑片进行多次测量，测量的数据记录在表中，在记录第（3）组实验数据时，电压表示数如图乙所示，则电压表的示数为_______V。
（3）根据记录的实验数据可以得出结论：导体的电阻一定时，通过导体的电流与导体两端的电压成_____比。
（4）若要继续完成“探究电流与电阻的关系”的实验，除了现有的实验器材之外，还需增加____。
（5）移动变阻器滑片时，眼睛应注视 （填字母）；
A. 变阻器滑片B. 电压表示数C. 电流表示数
（6）将的定值电阻接入电路，移动滑动变阻器的滑片，使电压表示数为2V，若将电阻R由换成，此时应将滑动变阻器的阻值调______（选填“大”或“小”）。
（7）实验中将多个定值电阻分别接入电路中，多次实验后得到如图丙所示的电流I随电阻R变化的图像，由图像可以得出结论：当电压一定时，电流与电阻成________。
【答案】（1）A （2）22
（3）正 （4）几个不同阻值的定值电阻
（5）B （6）大
（7）反比
【解析】
【小问1详解】
为保护电路，开关闭合前应将滑动变阻器的滑片移到阻值最大处，甲图中滑动变阻器右下接线柱接入电路中，则滑片移到最左端时连入电路中的电阻最大。故闭合开关前，应将滑动变阻器的滑片移至A端。
【小问2详解】
如图乙，电压表选择的测量范围是0~3V，分度值是0.1V。此时电压表的示数为2.2V。
【小问3详解】
分析表格中数据发现几次实验中电压与电流的比值相等
可以得出结论：导体的电阻一定时，通过导体的电流与导体两端的电压成正比。
【小问4详解】
若要继续完成“探究电流与电阻的关系”实验，则需要控制定值电阻两端的电压一定，改变定值电阻的阻值，读出对应的电流，得出电流随电阻变化的规律。所以除了现有的实验器材之外，还需增加几个阻值不同的定值电阻。
【小问5详解】
“探究电流与电阻的关系”实验时，要控制定值电阻两端的电压不变，所以在移动滑片的过程中，眼睛应观察电压表，直到电压表示数等于预设的电压。
【小问6详解】
将的定值电阻接入电路，移动滑动变阻器的滑片，使电压表示数为2V，若滑动变阻器滑片的位置不变，将电阻R由换成，根据串联分压原理，定值电阻两端的电压会大于2V，要控制定值电阻两端的电压为2V不变，应增大滑动变阻器两端的电压，根据串联分压原理，要增大滑动变阻器连入电路中的电阻值。
【小问7详解】
根据图丙所示的电流I随电阻R变化的图像知，电阻两端的电压始终保持
为一定值，故由图像可以得出结论：电压一定时，电流与电阻成反比。
六、计算题（本大题共3小题，共22分）
28. 成都市积极开展垃圾分类活动，把合理分类的垃圾利用起来就可以变废为宝。如果1吨垃圾可以榨出0.21吨燃料油，若燃料油的热值为，水的比热容，求：
（1）1吨垃圾产生的燃料油完全燃烧释放出的热量；
（2）如果不计热量损失，且加热后水未沸腾，这些热量可以使的水升高的温度。
【答案】（1）8.4×109J
（2）50℃
【解析】
【小问1详解】
由题意知，1吨垃圾可以榨出0.21吨燃料油，则1吨垃圾产生的燃料油完全燃烧释放出的热量为
【小问2详解】
不计热量损失，水吸收的热量为
可以使的水升高的温度
29. 如图所示的电路中，电源电压恒定，R2的阻值为20Ω。闭合开关S，电流表A的示数为1A，电流表A1的示数为0.4A。求：
（1）通过电阻R2的电流；
（2）电源电压；
（3）通电10s时间，整个电路消耗的电能。
【答案】（1）0.6A
（2）12V （3）120J
【解析】
【小问1详解】
分析电路可知，闭合开关后，两电阻并联，电流表A测量干路电流，电流表A1测量通过定值电阻R1的电流。电流表A的示数为1A，则干路电流为1A，电流表A1的示数为0.4A，则通过定值电阻R1的电流为0.4A，根据并联电路的电流规律可得通过电阻R2的电流
【小问2详解】
根据并联电路的电压规律可得，电源电压等于定值电阻R2两端的电压，则电源电压
【小问3详解】
通电10s时间，整个电路消耗的电能
30. 图甲为学校综合实践小组设计的电子温度计的电路原理图。电源电压恒为6V，电压表测量范围为0~3V，R0是定值电阻，阻值为30Ω，R1是热敏电阻，其阻值随温度变化的图像如图乙所示。将热敏电阻放入标准大气压下的冰水混合物中时，电压表示数为2V。求：
（1）将热敏电阻放入标准大气压下的冰水混合物中时，通电5分钟R0产生的热量；
（2）在电路正常工作时，此电子温度计能测量的最高温度；
（3）在不改变电表的条件下，若想增大电子温度计的测温范围，应如何调整并说明理由？（写出一条即可）
【答案】（1）40J （2）30℃
（3）将R0更换为阻值更小的定值电阻。理由见解析。
【解析】
【小问1详解】
由题意可知，定值电阻R0两端的电压U0= 2V，电阻R0= 30Ω，通电时间t = 5min = 300s。根据焦耳定律，R0产生的热量为
【小问2详解】
由电路图可知，R1和R0串联，电压表测量R0两端的电压。由图乙可知，温度越高，R1的阻值越小。根据串联电路的分压特点，R1的阻值越小，电路中的总电阻越小，电流越大，R0两端的电压（即电压表示数）越大。因此，测量的最高温度对应电压表的最高示数。电压表测量范围为0~3V，所以R0两端的最大电压U0max = 3V。此时电路中的最大电流为
此时热敏电阻R1的阻值为
根据图乙可知，当R1的阻值为30Ω时，对应的温度为30℃。
【小问3详解】
将R0更换为阻值更小的定值电阻。理由：根据串联电路分压原理，
当温度升高时，R1减小，U0增大。在电源电压U不变的情况下，为了在更高温度（即R1更小）时，电压表示数U0不超过其量程3V，需要减小R0的阻值。这样，在相同的R1值下，R0分得的电压会变小，从而使得电压表在更高温度时才达到满偏，增大了测温范围。
或答：减小电源电压。理由：根据欧姆定律，
在R0和R1一定时，U0与电源电压U成正比。减小电源电压U，可以使电路在R1更小时（即温度更高时），U0才达到电压表量程3V，从而增大了测温范围。
IA
IB
IC
0.18A
0.24A
0.42A
UAB/V
UBC/V
UAC/V
2.9
1.7
4.5
实验次数
电压表示数/V
电流表示数/A
1
1.6
0.16
2
2.0
0.2
3
2.6
次数
1
2
3
4
5
电压U/V
1.4
2.0
2.4
2.8
电流I/A
0.14
0.20
0.22
0.24
0.28
