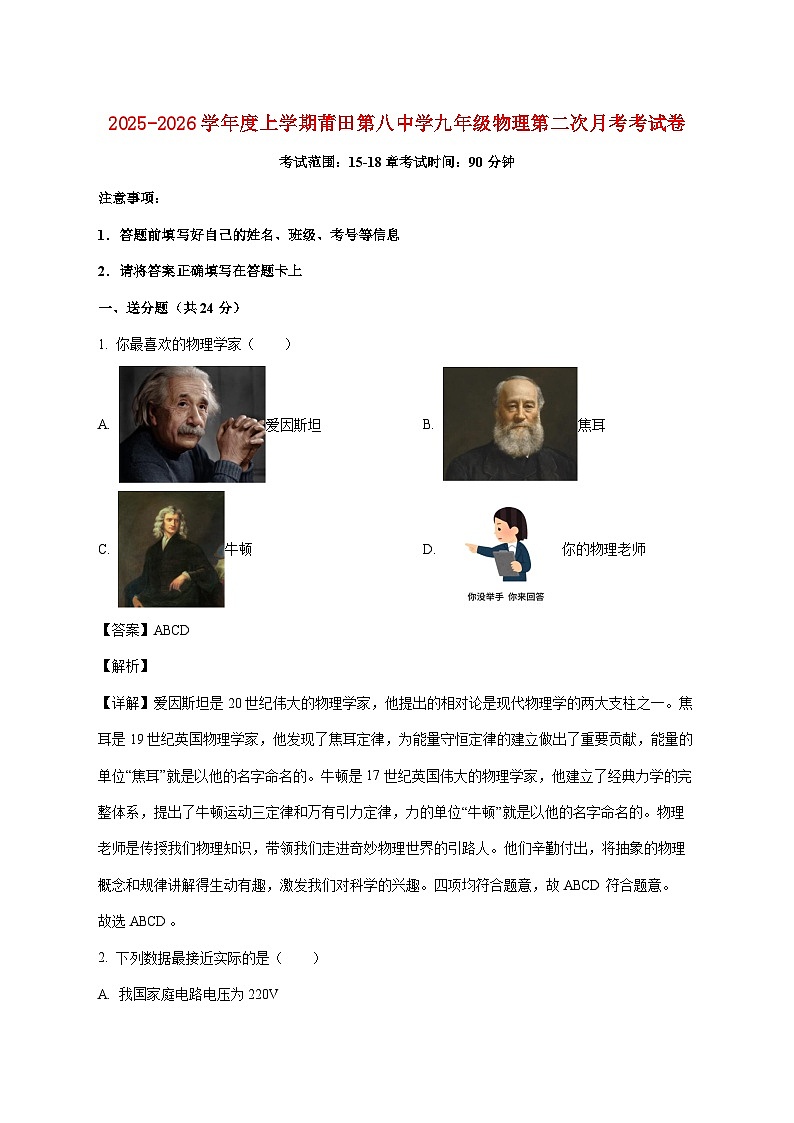

福建省莆田第八中学2025-2026学年九年级上学期12月份月考物理试题（附解析）

这是一份福建省莆田第八中学2025-2026学年九年级上学期12月份月考物理试题（附解析），共26页。试卷主要包含了请将答案正确填写在答题卡上等内容，欢迎下载使用。
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
一、送分题（共24分）
1. 你最喜欢的物理学家（ ）
A. 爱因斯坦B. 焦耳
C. 牛顿D. 你的物理老师
【答案】ABCD
【解析】
【详解】爱因斯坦是20世纪伟大的物理学家，他提出的相对论是现代物理学的两大支柱之一。焦耳是19世纪英国物理学家，他发现了焦耳定律，为能量守恒定律的建立做出了重要贡献，能量的单位“焦耳”就是以他的名字命名的。牛顿是17世纪英国伟大的物理学家，他建立了经典力学的完整体系，提出了牛顿运动三定律和万有引力定律，力的单位“牛顿”就是以他的名字命名的。物理老师是传授我们物理知识，带领我们走进奇妙物理世界的引路人。他们辛勤付出，将抽象的物理概念和规律讲解得生动有趣，激发我们对科学的兴趣。四项均符合题意，故ABCD符合题意。
故选ABCD。

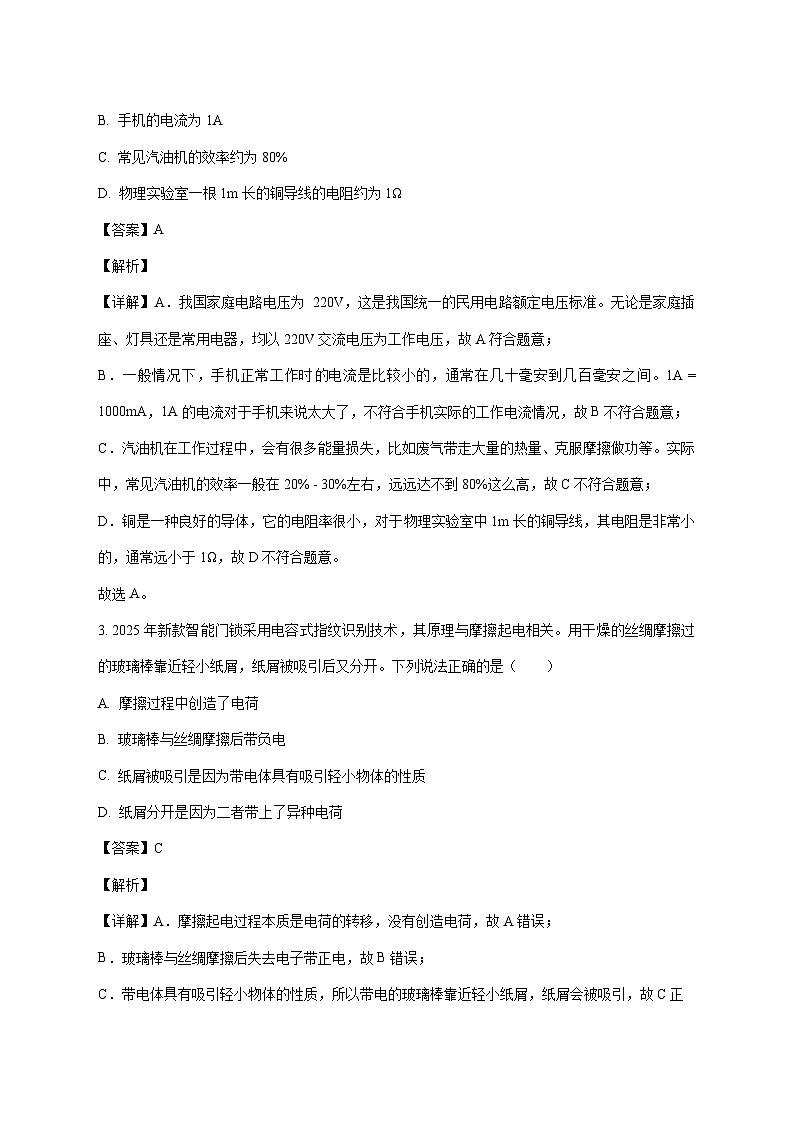

2. 下列数据最接近实际的是（ ）
A. 我国家庭电路电压为220V
B. 手机的电流为1A
C. 常见汽油机的效率约为80%
D. 物理实验室一根1m长的铜导线的电阻约为1Ω
【答案】A
【解析】
【详解】A．我国家庭电路电压为 220V，这是我国统一的民用电路额定电压标准。无论是家庭插座、灯具还是常用电器，均以220V交流电压为工作电压，故A符合题意；
B．一般情况下，手机正常工作时电流是比较小的，通常在几十毫安到几百毫安之间。1A = 1000mA，1A的电流对于手机来说太大了，不符合手机实际的工作电流情况，故B不符合题意；
C．汽油机在工作过程中，会有很多能量损失，比如废气带走大量的热量、克服摩擦做功等。实际中，常见汽油机的效率一般在20% - 30%左右，远远达不到80%这么高，故C不符合题意；
D．铜是一种良好的导体，它的电阻率很小，对于物理实验室中1m长的铜导线，其电阻是非常小的，通常远小于1Ω，故D不符合题意。
故选A。
3. 2025年新款智能门锁采用电容式指纹识别技术，其原理与摩擦起电相关。用干燥的丝绸摩擦过的玻璃棒靠近轻小纸屑，纸屑被吸引后又分开。下列说法正确的是（ ）
A. 摩擦过程中创造了电荷
B. 玻璃棒与丝绸摩擦后带负电
C. 纸屑被吸引是因为带电体具有吸引轻小物体的性质
D. 纸屑分开是因为二者带上了异种电荷
【答案】C
【解析】
【详解】A．摩擦起电过程本质是电荷的转移，没有创造电荷，故A错误；
B．玻璃棒与丝绸摩擦后失去电子带正电，故B错误；
C．带电体具有吸引轻小物体的性质，所以带电的玻璃棒靠近轻小纸屑，纸屑会被吸引，故C正确；
D．纸屑分开是因为二者带上了同种电荷，同种电荷相互排斥，造成纸屑分开，故D错误。
故选C。

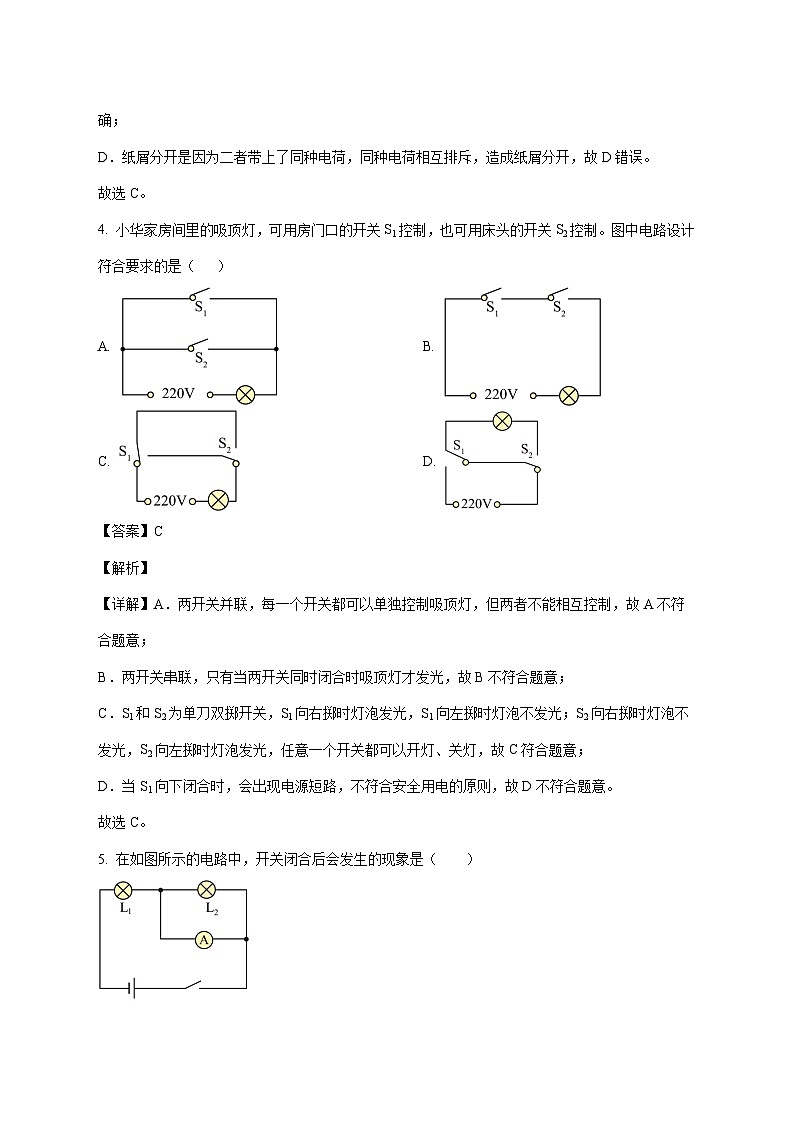

4. 小华家房间里的吸顶灯，可用房门口的开关S1控制，也可用床头的开关S2控制。图中电路设计符合要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．两开关并联，每一个开关都可以单独控制吸顶灯，但两者不能相互控制，故A不符合题意；
B．两开关串联，只有当两开关同时闭合时吸顶灯才发光，故B不符合题意；
C．S1和S2为单刀双掷开关，S1向右掷时灯泡发光，S1向左掷时灯泡不发光；S2向右掷时灯泡不发光，S2向左掷时灯泡发光，任意一个开关都可以开灯、关灯，故C符合题意；
D．当S1向下闭合时，会出现电源短路，不符合安全用电的原则，故D不符合题意。
故选C。
5. 在如图所示的电路中，开关闭合后会发生的现象是（ ）
A. 电源被烧坏B. 电流表损坏
C. 灯不发光D. 灯不发光
【答案】D
【解析】
【详解】开关闭合后，电路为灯的简单电路，灯被短路，电流表测量电路电流，电源不会被烧坏；电流不超过电流表的最大测量值时，电流表不会损坏；灯发光、灯不发光，故ABC不符合题意，D符合题意。
故选D。
6. 电位器实质上是一种变阻器，如图所示是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向C端旋转时，连入电路的电阻（ ）
A. 变大B. 变小C. 不变D. 先变大后变小
【答案】A
【解析】
【详解】由图可知，A、B接线柱接入电路中，则从滑片到A点这部分电阻片接入电路中，当滑片向C端旋转时，电阻片接入电路中的长度变长，则连入电路的电阻变大，故A符合题意，BCD不符合题意。
故选A。
7. 如图所示的电路图中，下列说法正确的是（ ）
A. 闭合S2、S3，断开S1，电路是断路
B. 闭合S1、S2，断开S3，电路是断路
C. 闭合S1、S3，断开S2，L1和L2并联
D. 闭合S2，断开S1、S3，L1和L2并联
【答案】C
【解析】
【详解】A．由图可知，闭合S2、S3，断开S1时，灯L2被短路，此时电路为L1的简单电路，电路为通路，故A错误；
B．闭合S1、S2，断开S3时，导线将电源两极连在一起，即电源短路，故B错误；
C．闭合S1、S3，断开S2时，该电路中电流的路径有两条，则L1和L2并联，故C正确；
D．闭合S2，断开S1、S3时，该电路只有一条电流路径，两个灯泡串联，故D错误。
故选C
8. 如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数，以下关于电路的理解，说法正确的是（ ）
A. 金属片B是“土豆电池”的正极
B. “土豆电池”将电能转化为化学能
C. 若发光二极管烧毁，电压表将没有示数
D. 若断开开关，电压表无示数，A、B两金属片间仍有电压
【答案】D
【解析】
【详解】A．电压表需要并联接入电路中，电流从电压表的正接线柱流入，从负接线柱流出，由图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B为电源的负极，故A错误；
B．土豆电池工作过程中，将化学能转化为电能，故B错误；
C．若发光二极管烧毁，此时电压表接在“土豆电池”的两端，电压表测量的是电源电压，电压表有示数，故C错误；
D．电源的两端是存在电压的，与外部电路的通断情况无关，若断开开关，电压表无示数，A、B两金属片间仍有电压，故D正确。
故选D。
9. 在如图所示的电路中，闭合开关S，滑动变阻器的滑片向右滑动的过程中，下列说法正确的是（ ）
A. 电流表的示数变大，电压表的示数变大
B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数不变，电压表的示数变小
D. 电流表的示数变小，电压表的示数变小
【答案】D
【解析】
【详解】由图可知，电阻R1与滑动变阻器Rp串联，电流表测电路中的电流，电压表测R1两端的电压。滑动变阻器的滑片向右滑动时，滑动变阻器接入电路的电阻变大。在串联电路中，总电阻等于各部分电阻之和，所以电路的总电阻R总变大；电源电压U不变， 根据欧姆定律可知，电路中的电流变小，即电流表的示数变小；对于R1来说，其电阻R1不变，电路中的电流变小，根据欧姆定律的变形公式U=IR可知，R1两端的电压变小，即电压表的示数变小，故ABC错误，D正确。
故选D。
10. 如图所示是小灯泡L和定值电阻R的电流与电压关系的图像。现将它们并联后接在电压为4V的电源两端，下列说法错误的是（ ）
A. 干路中的电流是1.2AB. 小灯泡L的实际电功率是3.2W
C. 电路的总电阻为15ΩD. 整个电路在20s内消耗的电能为96J
【答案】C
【解析】
【详解】小灯泡L和定值电阻R并联后接在电压为4V的电源两端，由并联电路中各支路两端电压等于电源电压即
由图可知，当电压为4V时，通过小灯泡L的电流，通过定值电阻R的电流。并联电路中干路电流等于各支路电流之和，即
小灯泡的实际功率
电路中的总电阻
整个电路在20s内消耗的电能
故ABD正确，不符合题意，C错误，符合题意。
故选C。
11. 如图所示电路，电源电压保持不变，为定值电阻，为热敏电阻，其阻值随温度的降低而增大。闭合开关S，当热敏电阻的温度降低时，下列说法正确的是（ ）
A. 电流表A的示数变大B. 电压表的示数变小
C. 电压表的示数不变D. 电压表的示数与电流表A的示数之比不变
【答案】D
【解析】
【详解】由电路图可知，定值电阻R和热敏电阻串联，电流表A测量电路中的电流。电压表测量热敏电阻两端的电压，电压表测量定值电阻R两端的电压。根据题意可知，当热敏电阻的温度降低时，其阻值增大，则电路的总电阻增大，由可知电路中的电流减小，所以电流表A的示数变小。由可知，定值电阻R两端的电压减小，即电压表示数减小。电源电压U保持不变，由串联电路电压特点可知，热敏电阻两端电压增大，即示数增大。电压表的示数与电流表A的示数之比等于定值电阻R的阻值，所以这个比值保持不变。故ABC错误，D正确。
故选D。
12. 如图所示，将两个完全相同的小灯泡串联接入1.5V的电路中，闭合开关后，发现两灯都不亮。他将电压表的负接线柱与c点连接，用导线将正接线柱分别与a、b、e、d四个点进行试触，若只有开关S接触不良，则下列说法正确的是（ ）
A. 接a时的电压为1.5VB. 接b时的电压为1.5V
C. 接e时的电压为1.5VD. 接d时的电压为1.5V
【答案】D
【解析】
【详解】因为只有开关S接触不良，当将电压表并联在cd两点时，电压表测量电源电压，电压表示数等于电源电压1.5V；当电压表并联在ca、cb、ce两点时，电压表不能与电源两极相连，电压表示数为零。故ABC错误，D正确。
故选D。
二、填空题，每天起来第一句，我要物理考第一。（共13分）
13. 铅笔是我们常用的一种书写文具，组成铅笔的各部分名称如题图。则其中属于导体的是__________，属于绝缘体的是__________（将对应的序号填写在横线上），铅笔顶部的橡皮__________通过摩擦使其带静电（选填“能”、“不能”）。
【答案】 ①. ①③ ②. ②④ ③. 能
【解析】
【详解】[1]笔芯是石墨材料，易导电，金属也易导电，所以笔芯和金属套是导体。
[2]木制笔杆和橡皮不易导电，所以是绝缘体。
[3]绝缘体不易导电，但易带电，铅笔顶部的橡皮可以通过摩擦得失电子使其带电。
14. 小明家上月初和上月末电能表的示数如图所示，则他家上个月使用的电能为__________。
【答案】101.1
【解析】
【详解】电能表是测量家庭电路中消耗电能多少的仪表。最后一位数字是小数位，单位是 。上个月使用的电能等于上月末电能表的示数减去上月初电能表的示数。上个月使用的电能为
15. 验电器________（选填“能”或“不能”）检验物体的带电种类。用带正电的玻璃棒接触验电器的金属球后，两片金属箔因带________（选填“同种”或“异种”）电荷而张开，金属杆中瞬间电流方向是从________（选填“金属球到金属箔”或“金属箔到金属球”）
【答案】 ①. 不能 ②. 同种 ③. 金属球到金属箔
【解析】
【详解】[1]不论带电体是带正电还是带负电，当与验电器的金属球接触后，电荷都会发生转移，使得金属箔带上了同种电荷，从而相互排斥而张开，故验电器只能检验物体是否带电，不能检验物体带何种电荷。
[2]用带正电的玻璃棒接触验电器的金属球时，金属箔上的自由电子会通过金属杆向金属球移动，金属箔失去电子会带上与玻璃棒相同的正电荷，根据同种电荷相互排斥的原理，两片金属箔会张开。
[3]当带正电的玻璃棒接触验电器的金属球时，金属箔上的自由电子会通过金属杆向金属球移动，而电流方向与自由电子定向移动的方向相反，所以金属杆中瞬间电流方向是从金属球到金属箔。
16. 在如图所示电路中，先仅闭合开关S，再闭合开关S1，观察发现电流表A的示数________；电流表A2的示数________（均选填“变大”“变小”或“不变”）。
【答案】 ①. 变大 ②. 不变
【解析】
【详解】[1][2]当仅闭合开关S时，串联电路中只有灯泡L2，电流表A和电流表A2都测串联电路电流，且
再闭合开关S1时，此时灯泡L1和灯泡L2并联，电流表A测干路电流，电流表A2测灯泡L2支路电流，根据并联电路电流的特点，则有，
所以，，因此闭合开关S1前后，电流表A的示数变大，电流表A2的示数不变。
17. 取口香糖锡纸，中间剪掉一些（如图2所示），将锡纸条带锡的两端分别与电池正负极接触，很快发现锡纸较窄处燃了起来，如图1所示。锡纸条上______段的电阻最大（已知ab、bc、cd长度相等），此时Iab______Icd。
【答案】 ①. ab ②. =
【解析】
【详解】[1]根据影响导体电阻大小的因素可知，在其他条件相同的情况下，导体的横截面积越小，导体的电阻越大，比较ab、bc、cd段可知，ab段横截面积最小，电阻最大。
[2]根据串联电路中的电流特点可知，通过ab、bc、cd段的电流相等，即。
18. 有一只小灯泡上标有“3.6V 0.3A”字样，灯泡正常发光时的电流是________A。如果我们只有电压为6V的电源，要使小灯泡正常发光，需要串联一个________Ω的电阻。
【答案】 ①. 0.3 ②. 8
【解析】
【详解】[1] 小灯泡上标有“3.6V 0.3A”字样，灯泡正常发光时的电流为0.3A。
[2]电源电压为6V，要使小灯泡正常发光，则要使小灯泡两端的电压为3.6V，此时通过小灯泡的电流为0.3A，根据串联电路电压、电流关系，串联电阻两端的电压
通过串联电路的电流为0.3A，由欧姆定律得，需要串联的电阻
三、作图题，假如生活欺骗了你，不要悲伤，冷静下来，仔细画图（共4分）
19. 请根据下面的实物图，在虚线框中画出对应的电路图。
【答案】
【解析】
【详解】分析实物图：电流从电源正极流出，分为两条支路，一条经S2、L2，另一支经S1、L1，两支路汇合后回到电源负极，即两灯并联，如图所示：
20. 根据图甲电路图，将图乙的实物图正确连接。
【答案】
【解析】
【详解】由图甲可知，小灯泡与电铃并联接入电路，开关S1在干路上，控制整个电路的通断，开关S2与电铃在同一条支路上，控制电铃的通断，所以可得实物图如下图所示：
四、简答题（共4分）
21. 如图所示，将毛皮摩擦过的塑料管置于正在缓慢下落的肥皂泡上方，发现肥皂泡改变运动方向，向上靠近塑料管，这是为什么？
【答案】见解析
【解析】
【详解】毛皮和塑料管在摩擦过程中，电子发生了转移，使其带上了电，带电体具有可以吸引轻小物体的性质，毛皮摩擦过的塑料管会带电，所以会吸引肥皂泡。
22. 生活中很多车主都看过，有的车尾会拖一根长长的带子，但具体是做什么用却浑然不知，认为无非就是装饰品。但事实上，这根“带子”并不是普通的绳子，而是有很大的作用，在车尾绑带用得最多的还是油罐车，有的油罐车直接在车尾绑根长长的铁链，非常夸张。请你根据所学知识加以解释。
【答案】见解析
【解析】
【详解】车尾拖着的带子（铁链）是一种静电导除装置。铁链通常是金属材质，金属具有良好的导电性。
当车辆行驶时，铁链的一端与车身相连，另一端与地面接触（或接近地面）。这样，车身因摩擦产生的静电就可以通过铁链，传导到大地中。大地是一个巨大的导体，能够容纳大量的电荷，从而将车身的静电及时导走，避免静电积累到危险的程度，有效防止了静电放电引发的火灾或爆炸事故，保障了车辆运输的安全。
五、实验题，都要把空写满，一点都不难（共26分）
23. 小辉利用如图所示电路探究并联电路电流的规律。
（1）在连接电路时，开关应处于______状态；
（2）测量时，小辉发现电流表的指针指在零刻度线的左侧，原因是______；
A. 电流表正负接线柱接反B. 使用前电流表没有调零C. 电流表量程较小
（3）图甲是他设计的电路图，图乙是测量电流时连接的实验电路，此时电流表测量的是______（选填“A”、“B”或“C”）处的电流；
（4）小辉经过实验探究，测出一组A、B、C三处电流，数据如表所示，由此他得出结论：并联电路中，干路电流等于各支路电流之和，各支路电流相等的错误结论。要得到并联电路中电流的规律，还应该选用规格是______（选填“相同”或“不相同”）的灯泡进行多次实验，这样做的目的是______。还可以______进行多次实验。（写出一种方法即可）
【答案】（1）断开 （2）A
（3）B （4） ①. 不相同 ②. 寻找普遍规律 ③. 改变电源电压
【解析】
【小问1详解】
为了保护电路，在连接电路时，开关应处于断开状态。
【小问2详解】
ABC．测量时，小辉发现电流表的指针指在零刻度线的左侧，证明电流表反向偏转，原因是电流表的正负接线柱接反了，电流从负接线柱流入、正接线柱流出，导致指针反向转动。故A符合题意，BC不符合题意。
故选A。
小问3详解】
由图乙可知，电流表与L2串联，测通过L2的电流，对比图甲可知，测的是B处的电流。
【小问4详解】
[1][2]由于实验次数太少，并且用了两个规格相同的灯泡，得到的实验结论不具有普遍性，因此应选用不相同规格的灯泡，多次测量，寻找普遍规律。
[3]通过更换电池组改变电源电压，观察电压变化时，“干路电流等于各支路电流之和”的规律是否依然成立。
24. “探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其中A是锰铜合金丝，B、C和D是镍铬合金丝，A、B电阻丝横截面积一样且比C粗，C、D电阻丝横截面积一样。
（1）实验中通过观察________比较电阻丝电阻的大小。
（2）将编号为A、B的电阻丝分别接入电路进行实验，发现接B电阻丝时，灯泡明显变暗，可得出结论：导体的电阻大小与导体的________有关。
（3）将编号为________的电阻丝分别接入电路进行实验，可探究导体的电阻大小与横截面积的关系。
（4）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被应用到了________的工作原理中（填电学元件名称）。
（5）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可通过串联接入________完成实验。
【答案】（1）小灯泡的亮度
（2）材料 （3）B、C
（4）滑动变阻器 （5）电流表
【解析】
【小问1详解】
将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来比较电阻大小的，这种研究问题的方法叫做转换法。
【小问2详解】
A、B电阻丝的长度相同、横截面积相同，材料不同，若把A、B分别接入电路进行实验，发现接B电阻丝时，灯泡明显变暗，说明通过灯泡的电流较小，B电阻丝的电阻较大，说明导体的电阻大小与导体的材料有关。
【小问3详解】
要探究导体的电阻大小与横截面积的关系，需要控制导体的材料和长度相同，改变导体的横截面积，因此应将编号为B、C的电阻丝接入电路进行实验。
【小问4详解】
如果选用编号为C、D两根电阻丝进行实验，即此时电阻丝的材料和横截面积相同，但长度不同，从而得出结论：在导体的材料和横截面积相同时，导体长度越长，电阻越大，该结论被实际应用到了滑动变阻器的工作原理中，滑动变阻器是通过移动滑片改变接入电路中电阻丝的长度来改变电阻大小的。
【小问5详解】
发现小灯泡的亮度变化不明显，则电路的电流变化较小，由于电流表能精确测量电流的大小，所以可在电路中串联一个电流表代替小灯泡完成实验。
25. 在“探究电流与电阻的关系”实验中，小明选用三种规格的定值电阻（、、），电源电压为3V且保持不变。
（1）小明按照实验操作要求，在检查器材时发现电流表指针的位置如图甲所示，接下来的操作应是________；
（2）解决问题后，小明设计并连接了如图乙所示的电路，请用笔画线代替导线将图乙所示电路连接完整。要求：滑动变阻器的滑片向右滑动时电流表示数变大；
（3）连接好电路后进行实验：
①将R为的电阻接入电路，闭合开关，调节滑动变阻器，电流表的示数如图丙所示，记下电流表示数为________A；
②把R换为电阻，再次闭合开关，向________移动滑动变阻器滑片，直至电压表示数为________V时，记录电流表的示数；
③将R换为的电阻，重复以上实验操作，得到实验数据如表所示。
（4）分析表中数据可得结论：________。
【答案】（1）将电流表指针调零
（2） （3） ①. 0.4 ②. 左 ③. 2
（4）在电压一定时，通过导体的电流与导体的电阻成反比
【解析】
【小问1详解】
由图甲可知，电流表的指针偏向零刻度线的左侧，电流表未接入电路使用，所以接下来的操作应是将电流表指针调零。
【小问2详解】
滑动变阻器和电阻串联，滑动变阻器的滑片向右滑动时电流表示数变大，即电路中的电流变大，电源电压不变，由分析，电路中的总电阻变小，滑动变阻器接入电路中的电阻变小，所以应该将滑动变阻器的右下接线柱接入电路中，如图所示：
【小问3详解】
[1]由图丙可知，电流表选用小量程，分度值是0.02A，此时电流表的示数是0.4A。
[2][3]当时，电流表的示数，电阻两端的电压
R换为电阻，电阻变大，根据串联分压规律可知电阻两端的电压变大，探究电流与电阻的关系时，应该控制电阻两端的电压不变，所以应该减小电阻两端的电压，根据串联电路电压关系可知，应增大滑动变阻器两端的电压，即增大滑动变阻器接入电路中的电阻，所以滑片应向左移动，直至电压表示数为2V时，记录电流表的示数。
【小问4详解】
由表中数据可知，电流与电阻的乘积为定值，所以可以得出的结论：在电压一定时，通过导体的电流与导体的电阻成反比。
26. 实验小组用伏安法测量小灯泡正常发光时的电阻，连接了如图甲所示的电路，小灯泡的额定电压为2.5V，电源电压恒定。
（1）连接电路时开关应处于________状态；
（2）连接好电路后，闭合开关，发现电流表无示数，电压表接近电源电压，故障可能是________；
（3）小灯泡正常发光时，电流表的示数如图乙所示，此时小灯泡的电阻是________Ω（结果保留一位小数）。
【答案】（1）断开 （2）小灯泡断路 （3）9.6
【解析】
【小问1详解】
连接电路时，为保护电路，开关应处于断开状态。
【小问2详解】
闭合开关后，电流表无示数，说明电路可能断路；电压表接近电源电压，说明电压表与电源两端连通，即电压表所测部分断路，即小灯泡断路。
【小问3详解】
小灯泡正常发光时电压为2.5V。由图乙可知，电流表选用0~0.6A量程，分度值0.02A，示数为0.26A。此时电阻为
27. 如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。
(1)实验中通过观察两个U形管中 _____ 的变化来比较电流通过电阻丝产生的热量的多少；
(2)图甲装置可探究电流产生的热量与 _____ 的关系。通电前，需使两个U形管内的液面 _____ ；通电一段时间后， _____ （填“左”或“右”）侧容器中U形管中液面的高度差大；
(3)图乙装置可探究电流产生的热量与 _____ 的关系。其中电阻R3的作用主要是使通过R1和R2的电流 _____ 。将此装置接到电源两端，通电一段时间，电流在 _____ （填“左”或“右”）容器中产生的热量较多。
【答案】 ①. 液柱高度差； ②. 电阻； ③. 相平； ④. 右； ⑤. 电流； ⑥. 不相等； ⑦. 左。
【解析】
【分析】本题考查影响电流热效应因素实验的操作过程及实验结论。
【详解】(1)[1]通电时，电热丝发热，密封在一起的空气受热膨胀，于是U形管内的液柱高度差会发生变化；
(2)[2]图甲装置中，两电阻丝串联，所以通过的电流相等，而阻值不同，所以可探究热量与电阻的关系；
[3]通电前两个U形管内的液面要相平，这样在通电后才能比较两个电阻产生热量多少的情况；
[4]左边的电阻丝电阻是5Ω、右边的是10Ω，通电一段时间后，右边的液柱高度差大，因为通过的电流相同时，电阻越大，产生的热量越多；
(3)[5][6][7]图乙装置中，两个容器内的电阻丝阻值相等，而电阻丝R2跟R3并联后，再与R1串联，那么通过两电阻丝的电流不同，所以是探究电流产生的热量与电流的关系；而电阻R3的作用是使通过R1和R2的电流不同；且左边电阻丝通过的电流比右边的大，所以电流在左边容器中产生的热量较多。
六、计算题，快做完了，记得写公式，求求你们了（共29分）
28. 如图所示的电路中，电源电压保持不变，电阻R1＝20Ω。只闭合开关S1后，电流表的示数为0.3A，再闭合S2电流表的示数为0.5A，求：
（1）电源电压；
（2）电阻R2中的电流；
（3）电阻R2的阻值。
【答案】（1）6V；（2）0.2A；（3）30Ω
【解析】
【详解】解：（1）只闭合S1时，该电路为只有R1的简单电路，电流表测R1的电流。由可得，电源电压
（2）当S1和S2都闭合时，R1、R2并联，电流表测干路的电流；因并联电路各支路互不影响，所以此时通过定值电阻R1的电流仍为I1＝0.3A，因并联电路中干路电流等于各支路电流之和，所以通过电阻R2的电流
（3）因并联电路中各支路两端电压相等，所以电阻R2阻值
答：（1）电源电压为6V；
（2）电阻R2中的电流为0.2A；
（3）电阻R2的阻值为30Ω。
29. 我国某科技公司生产的某款“无人机”（多功能飞行器）如图所示，它具有四个相同的旋翼，可通过无线电进行操控，其在拍摄调查、无人配送等方面具有广阔的应用前景。已知一个旋翼的电动机额定功率为30W，额定电压为15V，电动机线圈的电阻为20Ω.求：
（1）一个旋翼的电动机正常工作时的电流；
（2）四个旋翼的电动机正常工作1min消耗的电能；
（3）一个旋翼的电动机正常工作1min，线圈产生的热量。
【答案】（1）2A （2）7200J
（3）4800J
【解析】
【小问1详解】
根据可得，一个旋翼的电动机正常工作时的电流
【小问2详解】
无人机有四个相同的旋翼，四个旋翼的电动机总功率为
工作时间
根据可得，四个旋翼的电动机正常工作1min消耗的电能
【小问3详解】
工作时间
线圈产生的热量
30. 如图甲是一款煮茶器，有“加热”和“保温”两个挡位，其简化电路如图乙所示，和均为发热电阻，煮茶器正常工作的电压为220V，保温功率为100W，加热功率为1200W。在1个标准大气压下，煮茶器将初温20℃、质量1kg的水加热到沸腾。[c水=4.2×103 J/（kg⋅℃）]求：
（1）水吸收的热量；
（2）电阻R1的阻值；
（3）若用加热挡煮沸这壶水需要6min，则煮茶器的加热效率。
【答案】（1）3.36×105 J
（2）484Ω （3）77.8%
【解析】
【小问1详解】
标准大气压下水的沸点为，加热过程水吸收的热量
【小问2详解】
由电路图可知，闭合开关、时，电阻与并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，电源电压一定，由可知，电路中的总功率最大，煮茶器处于加热状态；
只闭合开关时，电路为的简单电路，此时电路中的总电阻较大，总功率最小，煮茶器处于保温状态；由可知，的电阻：
【小问3详解】
消耗的电能
加热效率
31. 如图甲是某电热饮水机的电路图，铭牌如表；R为加热器，温控器S是一个双金属片温控开关，当温度较低时，其处于闭合状态，加热器加热；当水沸腾后，S会自动断开进入保温状态，从而实现了自动温度开关控制（设加热器电阻阻值一定）；[已知：水的比热容c＝4.2×103J/（kg•℃）]求：
（1）将电热饮水机壶里装上1L初温为25℃的水，在一标准大气压下加热至沸腾，这一过程中水吸收的热量是多少；
（2）R0的阻值是多少；
（3）用如图乙所示的电能表单独测量该电热饮水机加热时消耗的电能（电能表在实际电压下也正常工作）；3min电能表中间的铝质圆盘转动了30转，此时电路的实际电压是多少？
【答案】（1）3.15×105J；（2）1170Ω；（3）200V
【解析】
【详解】解：（1）由密度公式可知，水的质量为
根据可知水吸收的热量为
（2）由可知，电热饮水机加热时的电阻
由可知，电热饮水机保温时的总电阻
温控器S闭合时，电热饮水机处于加热状态，此时电路为R的简单电路，故加热电阻
温控器S断开时，电热饮水机处于保温状态，此时两电阻串联，由串联电路的电阻特点可知，电阻R0的阻值
（3）圆盘转30转，电热饮水机加热时消耗的电能为
根据可知实际功率为
由可知，电路的实际电压
答：（1）将电热饮水机壶装满初温为25℃的水加热到75℃，水吸收的热量是3.15×105J；
（2）R0的阻值是1170Ω；
（3）此时电路的实际电压是200V。A处的电流/A
B处的电流/A
C处的电流/A
0.2
0.2
0.4
数据序号
1
2
3
电阻
5
10
20
电流
0.2
0.1
电热饮水机
型号：XF﹣LS22 额定加热功率：1210W
容积：1.5L 额定保温功率：40W
额定电压：220V 额定频率：50Hz
