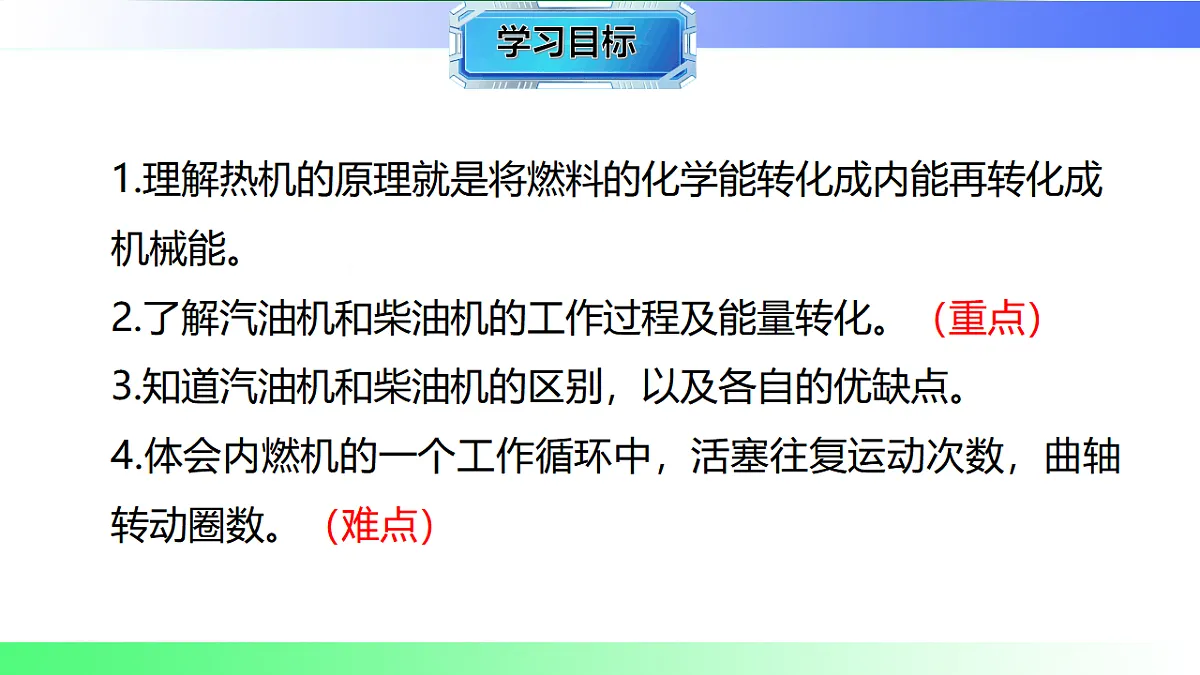

1.理解热机的原理就是将燃料的化学能转化成内能再转化成机械能。2.了解汽油机和柴油机的工作过程及能量转化。（重点）3.知道汽油机和柴油机的区别，以及各自的优缺点。4.体会内燃机的一个工作循环中，活塞往复运动次数，曲轴转动圈数。（难点）

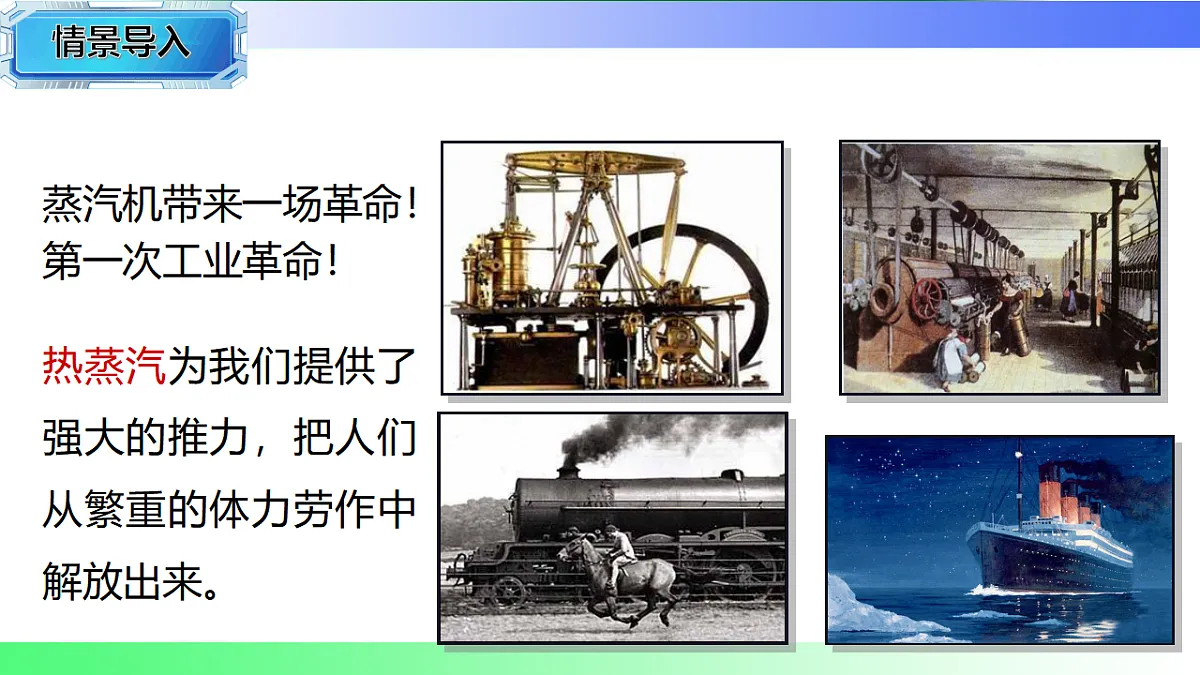

热蒸汽为我们提供了强大的推力，把人们从繁重的体力劳作中解放出来。
蒸汽机带来一场革命！第一次工业革命！

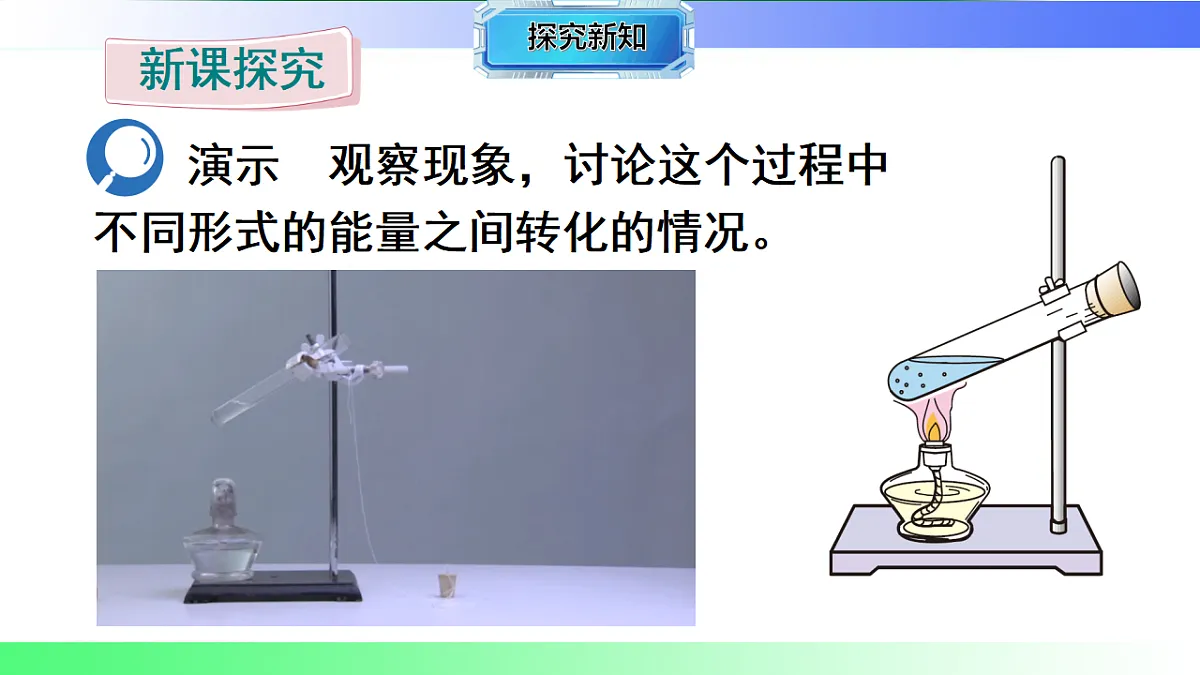

演示 观察现象，讨论这个过程中不同形式的能量之间转化的情况。

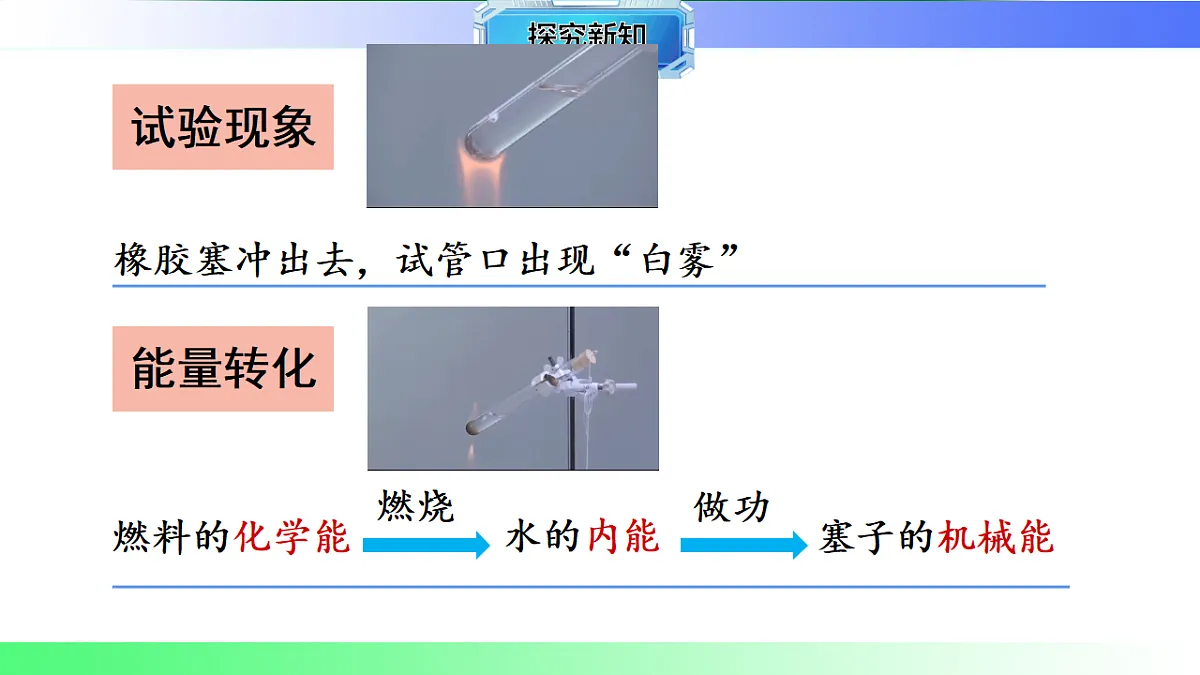

橡胶塞冲出去，试管口出现“白雾”

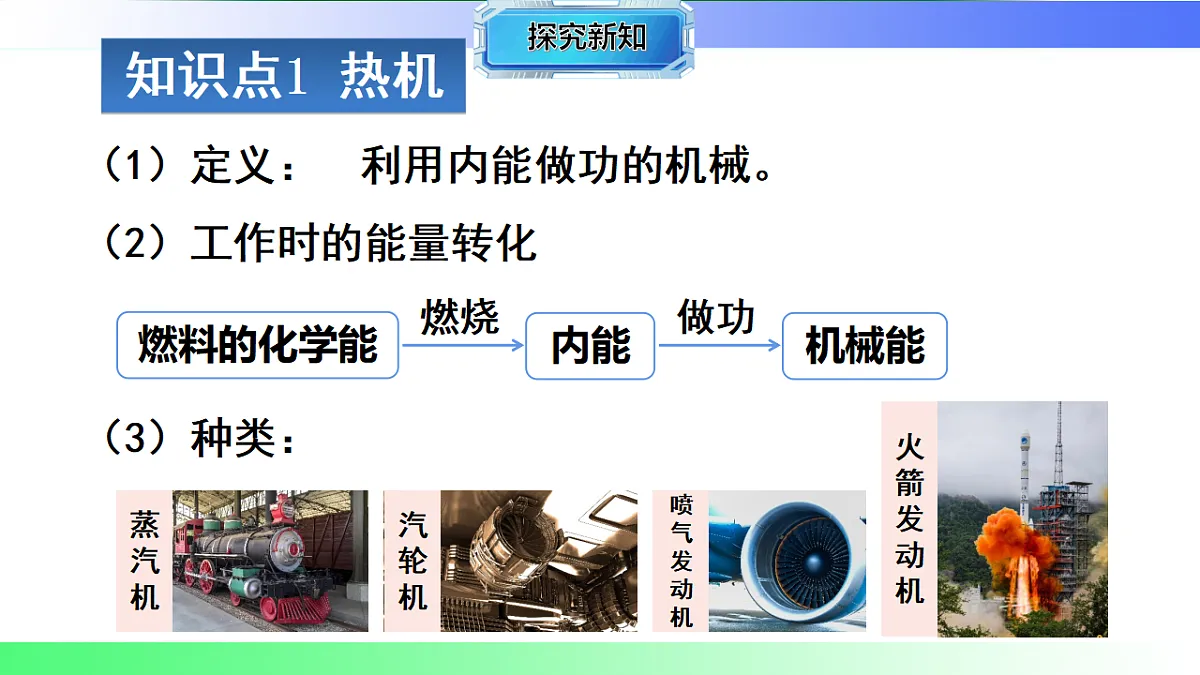

（2）工作时的能量转化

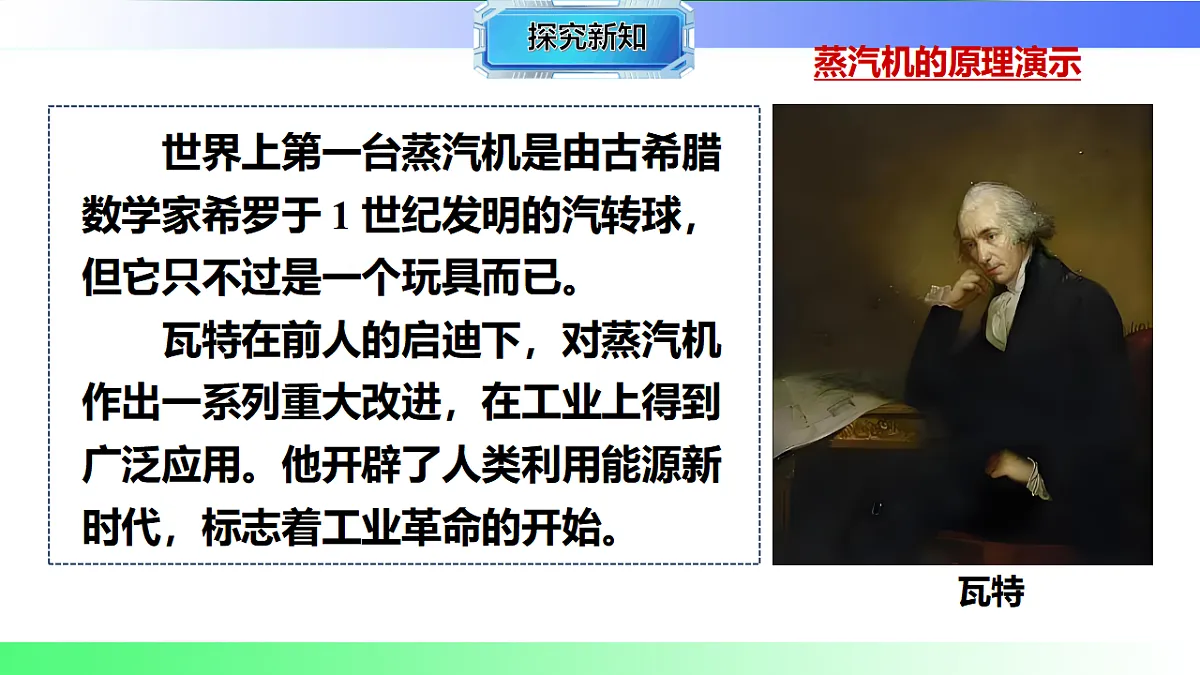

世界上第一台蒸汽机是由古希腊数学家希罗于 1 世纪发明的汽转球，但它只不过是一个玩具而已。 　　瓦特在前人的启迪下，对蒸汽机作出一系列重大改进，在工业上得到广泛应用。他开辟了人类利用能源新时代，标志着工业革命的开始。

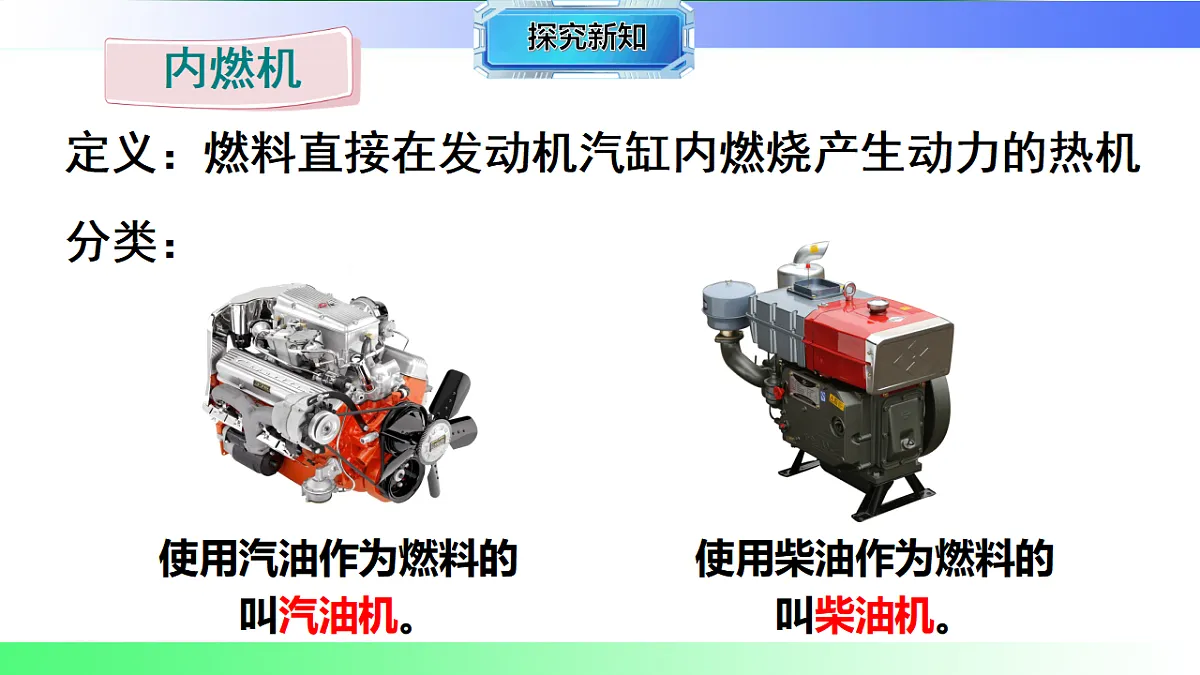

燃料直接在发动机汽缸内燃烧产生动力的热机
使用汽油作为燃料的叫汽油机。
使用柴油作为燃料的叫柴油机。
[绍兴中考改编]如图所示，在试管内装适量的水，用橡胶塞塞紧管口，加热一段时间后橡胶塞冲出，同时管口附近产生“ 白气”。以下分析不正确的是（ ）A. 水温上升时，水的内能增加B. 试管口的“白气”是水蒸气C. 管内气体对橡胶塞做功，其内能减少D. 这个实验基本展示了热机的工作原理
汽油在汽缸里面燃烧时生成高温高压的燃气，推动活塞做功。
　　活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程，叫作一个冲程。
吸入汽油和空气的混合物
压缩燃料混合物，使其内能增加、温度升高
压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压气体，推动活塞向下运动，带动曲轴转动，对外做功。
1. 在四个冲程中，压缩冲程和做功冲程各发生了怎样 的能量转化？
2. 哪个冲程使汽车获得动力？
3. 哪个冲程排出了汽车的尾气？
压缩冲程将机械能转化为内能,做功冲程将内能转化为机械能。
做功冲程使汽车获得动力。
（1）汽油机工作时的“4、2、2、1”规律
（2）在四个冲程中，只有做功冲程中燃气对外做功，其他三个冲程是靠飞轮的惯性来完成的。
如图所示为内燃机四冲程的示意图，下列说法正确的是（ ）
A. 一个工作循环的正确顺序是甲、乙、丙、丁B. 乙图冲程能获得动力C. 丁图冲程有明显机械能转化为内能的过程D. 丙图冲程存在化学能转化为内能的过程
柴油在汽缸里面燃烧时生成高温高压的燃气，推动活塞做功。
柴油机的工作过程也分为吸气、压缩、做功、排气四个冲程，且四个冲程构成一个工作循环。
在一个工作循环中，活塞往复运动两次，曲轴转动两周,对外做功一次。
机体轻便，主要用于摩托车、小型汽车、飞机等
机体笨重，主要用于载重汽车、火车等
相同点：（1）都是燃料在汽缸内燃烧。（2）都是将内能转化为机械的机器。（3）汽油机的火花塞与柴油机的喷油嘴的工作时刻都是压缩冲程末。（4）都是由吸气、压缩、做功、排气四个冲程构成一个工作循环，一个工作循环曲轴和飞轮均转两圈，对外做功一次。（5）排气冲程排出废气的过程相同。（6）启动时都是靠外力使飞轮和曲轴转动起来。
阅读教材P28《科学世界》——“现代汽车”
现代汽车多数采用四缸或六缸等多缸发动机，每个汽缸都进行这种四冲程循环。
1. 下列我国的“大国重器”中属于热机的是( )
2. 如图所示，试管内装有水，橡皮塞塞住管口，加热使水沸腾，水沸腾后看到的现象是__________，在这个过程中____能转化为______能，热机就是根据这种原理制成的。
3.火箭升空时，将燃料燃烧产生的____能转化为______能，火箭的发动机____（填“是”或“不是”）热机。
4.如图所示，这是四冲程汽油机的剖面图。下列关于其四个冲程的描述正确的是( )
A.吸气冲程中，只有空气进入气缸B.压缩冲程中，气缸内温度降低C.做功冲程中，曲轴依靠惯性带动活塞向下运动D.排气冲程中，废气带走燃料释放的大量能量
5.［2024 常州］在汽油机的工作循环中，将内能转化为机械能，对外提供动力的冲程是( )
A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程
A. B. C. D.
7.［2024福建南平期末］如图，礼花筒利用筒内的高压空气膨胀，将彩带喷向空中，其能量转化过程相当于内燃机的( )
8.学习了汽油机和柴油机后，小华同学通过比较，分析出汽油机和柴油机在构造和工作过程中的部分异同点，其中错误的是( )
A.汽油机吸入的是空气，柴油机吸入的是柴油和空气的混合物B.在构造上，汽油机采用的是火花塞，柴油机采用的是喷油嘴C.汽油机的点火方式是点燃式，柴油机的点火方式是压燃式D.汽油机和柴油机都是将内能转化为机械能的机械
10.［2024兰州］如图所示，用酒精灯对试管加热，等水沸腾后，可以看到水蒸气把软木塞顶跑。下列说法正确的是( )
A.用酒精灯加热试管，水内能的增加是通过做功的方式实现的B.水蒸气把软木塞顶跑的过程，实现了内能向机械能的转化C.水蒸气把软木塞顶跑的过程，相当于汽油机的排气冲程D.试管口的白雾是水汽化后形成的水蒸气
11.若让一台正在正常工作的柴油机停止转动，应对它进行的操作是( )
A.断开它的电路，停止给它供电B.关停它的油路，停止给它供油C.以上两种方法都可以D.以上两种方法都不行
12.［2024湖南湘西期末］请参照图甲中的吸气冲程示意图，在图乙中画出压缩冲程示意图，要求画出活塞、连杆、曲轴的位置及阀门的开闭情况。
汽的内能会______（填“增大”或“减小”），其能量转化与汽油机的______冲程相同。
14.［2024南京秦淮区期中］如图所示为一台单缸汽油机工作时四个冲程的示意图：
（1）一个工作循环的四个冲程按顺序依次是：B、__________（对图号重新排序）。
15. 如图是李老师在物理课上做的热机工作原理的模拟实验，在玻璃管（底部用橡胶塞密封）中先加入少量酒精，将一橡胶塞放入玻璃管并向下压，然后用电子点火器点火，该橡胶塞会向上弹出。
（1）将橡胶塞向下压时，该过程中的能量转化与汽油机四冲程中的______冲程的能量转化相同。
（2）如果想让橡胶塞弹得更远，你的方法是____________________________________（答出一条即可）。
将橡胶塞下压更长距离（合理即可）
吸气、压缩、做功、排气
