期末复习（压轴精选60题38大考点 练习）九年级物理上学期新教材人教版+答案

这是一份期末复习（压轴精选60题38大考点 练习）九年级物理上学期新教材人教版+答案，文件包含九年级上学期物理期末复习压轴精选60题38大考点原卷版docx、九年级上学期物理期末复习压轴精选60题38大考点解析版docx等2份试卷配套教学资源，其中试卷共78页， 欢迎下载使用。

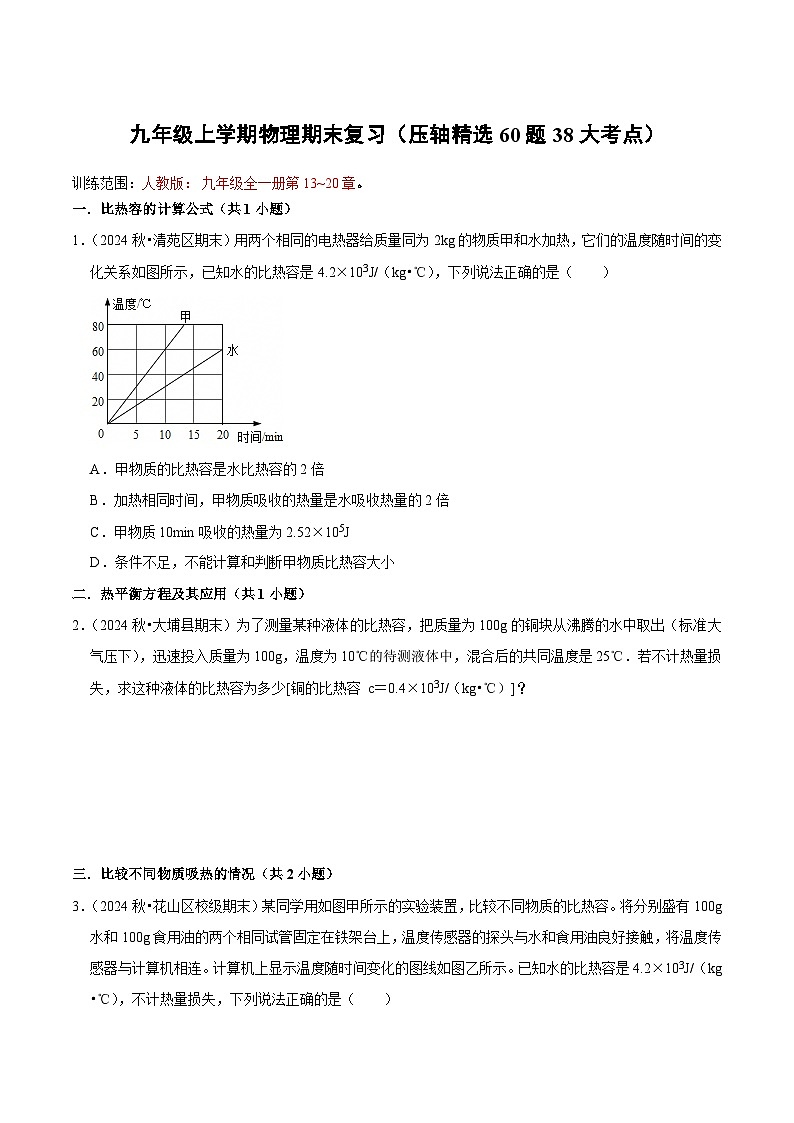

一．比热容的计算公式（共1小题）

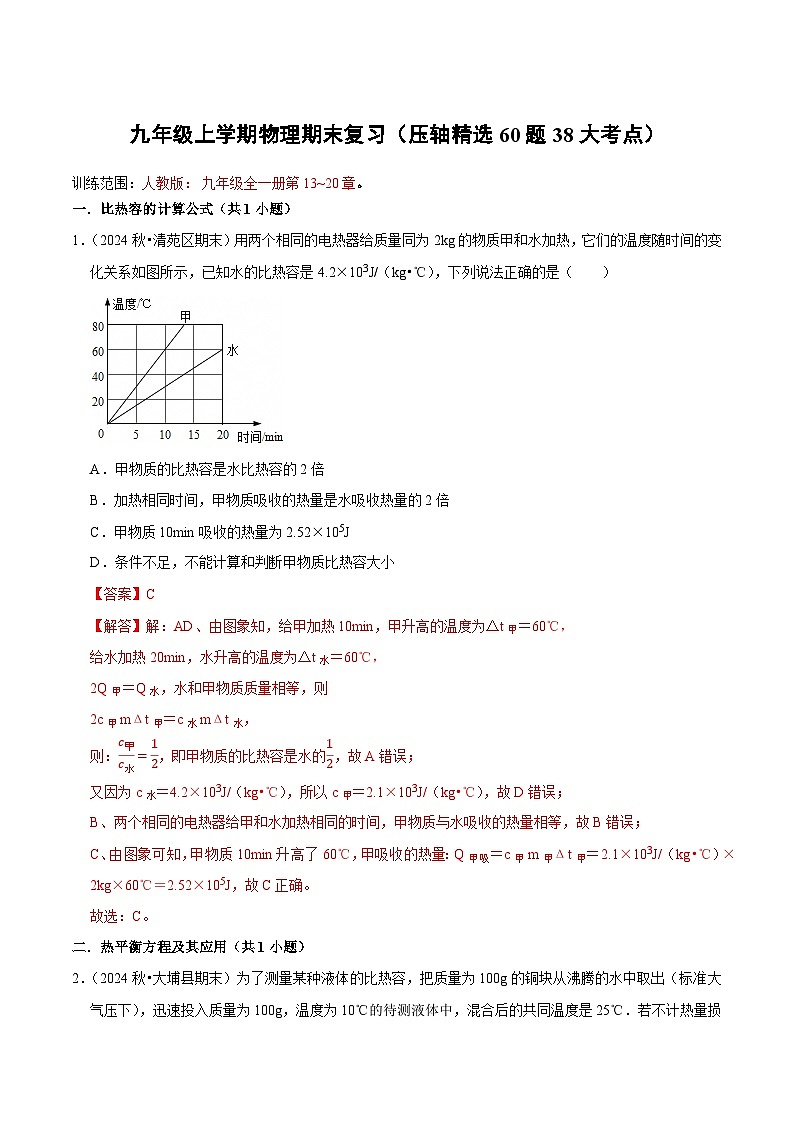

1．（2024秋•清苑区期末）用两个相同的电热器给质量同为2kg的物质甲和水加热，它们的温度随时间的变化关系如图所示，已知水的比热容是4.2×103J/（kg•℃），下列说法正确的是（ ）
A．甲物质的比热容是水比热容的2倍
B．加热相同时间，甲物质吸收的热量是水吸收热量的2倍
C．甲物质10min吸收的热量为2.52×105J
D．条件不足，不能计算和判断甲物质比热容大小
二．热平衡方程及其应用（共1小题）

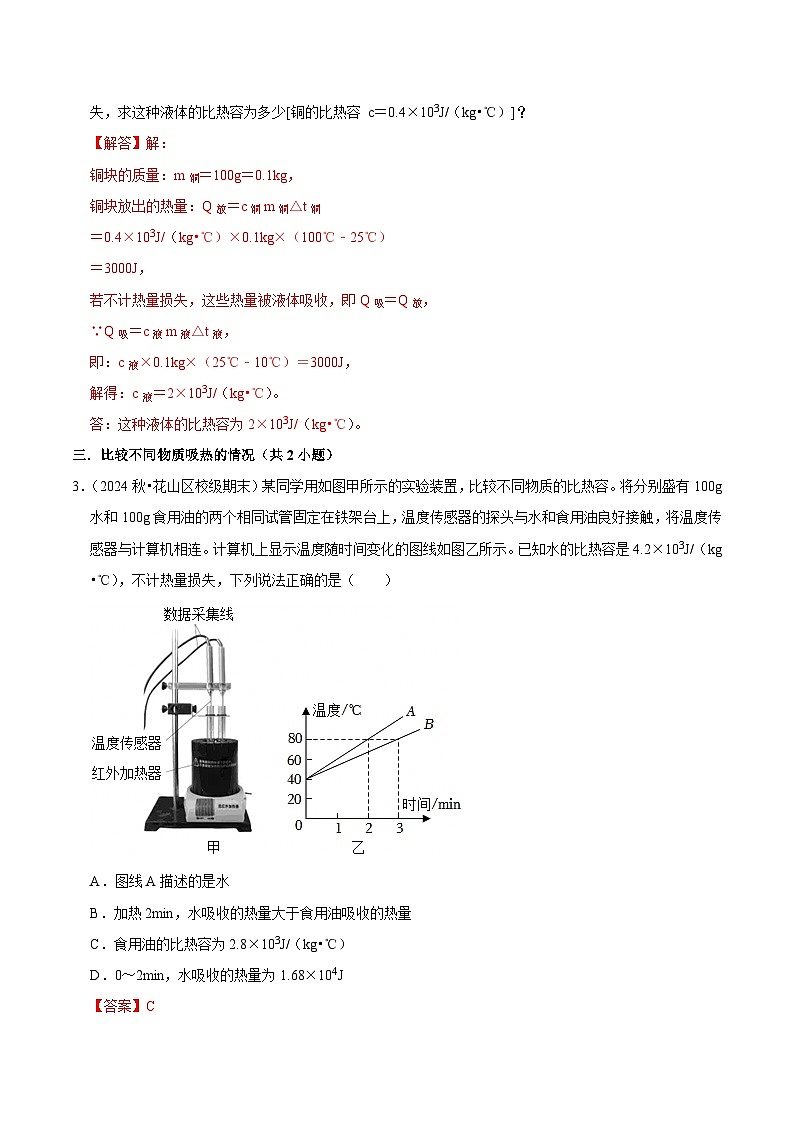

2．（2024秋•大埔县期末）为了测量某种液体的比热容，把质量为100g的铜块从沸腾的水中取出（标准大气压下），迅速投入质量为100g，温度为10℃的待测液体中，混合后的共同温度是25℃．若不计热量损失，求这种液体的比热容为多少[铜的比热容 c＝0.4×103J/（kg•℃）]？
三．比较不同物质吸热的情况（共2小题）

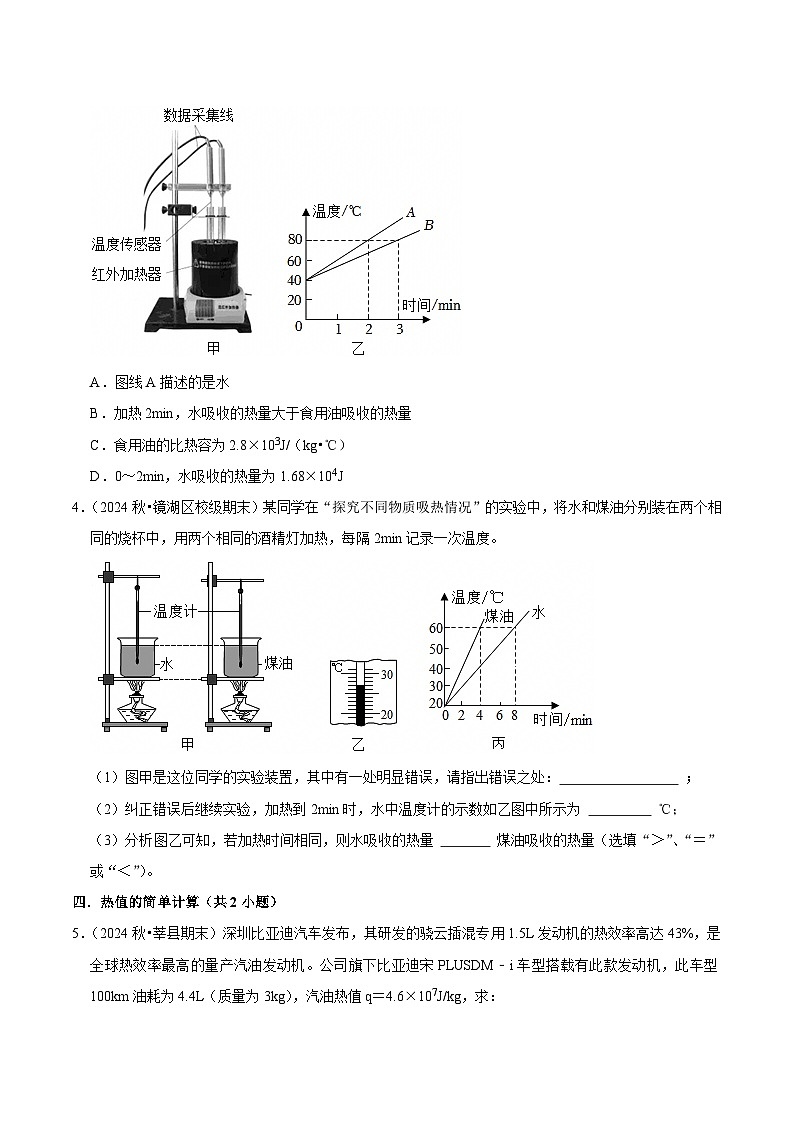

3．（2024秋•花山区校级期末）某同学用如图甲所示的实验装置，比较不同物质的比热容。将分别盛有100g水和100g食用油的两个相同试管固定在铁架台上，温度传感器的探头与水和食用油良好接触，将温度传感器与计算机相连。计算机上显示温度随时间变化的图线如图乙所示。已知水的比热容是4.2×103J/（kg•℃），不计热量损失，下列说法正确的是（ ）
A．图线A描述的是水
B．加热2min，水吸收的热量大于食用油吸收的热量
C．食用油的比热容为2.8×103J/（kg•℃）
D．0～2min，水吸收的热量为1.68×104J

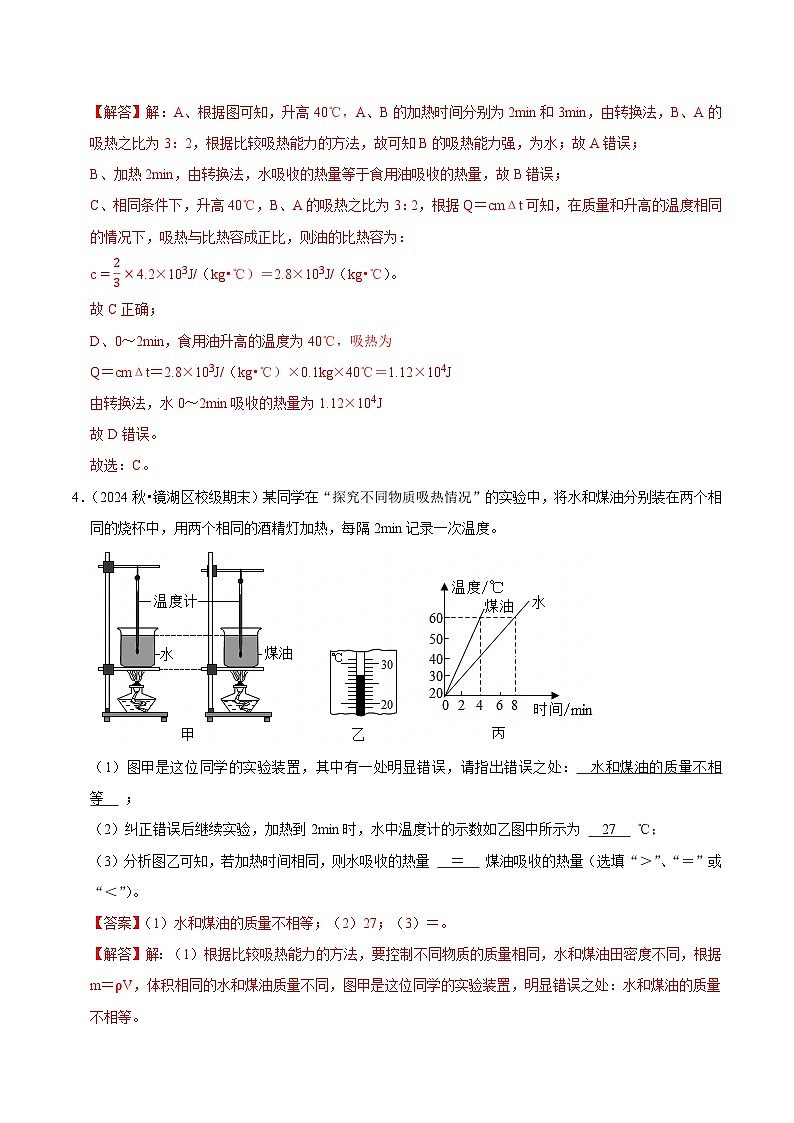

4．（2024秋•镜湖区校级期末）某同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热，每隔2min记录一次温度。
（1）图甲是这位同学的实验装置，其中有一处明显错误，请指出错误之处： ；
（2）纠正错误后继续实验，加热到2min时，水中温度计的示数如乙图中所示为 ℃；
（3）分析图乙可知，若加热时间相同，则水吸收的热量 煤油吸收的热量（选填“＞”、“＝”或“＜”）。
四．热值的简单计算（共2小题）
5．（2024秋•莘县期末）深圳比亚迪汽车发布，其研发的骁云插混专用1.5L发动机的热效率高达43%，是全球热效率最高的量产汽油发动机。公司旗下比亚迪宋PLUSDM﹣i车型搭载有此款发动机，此车型100km油耗为4.4L（质量为3kg），汽油热值q＝4.6×107J/kg，求：

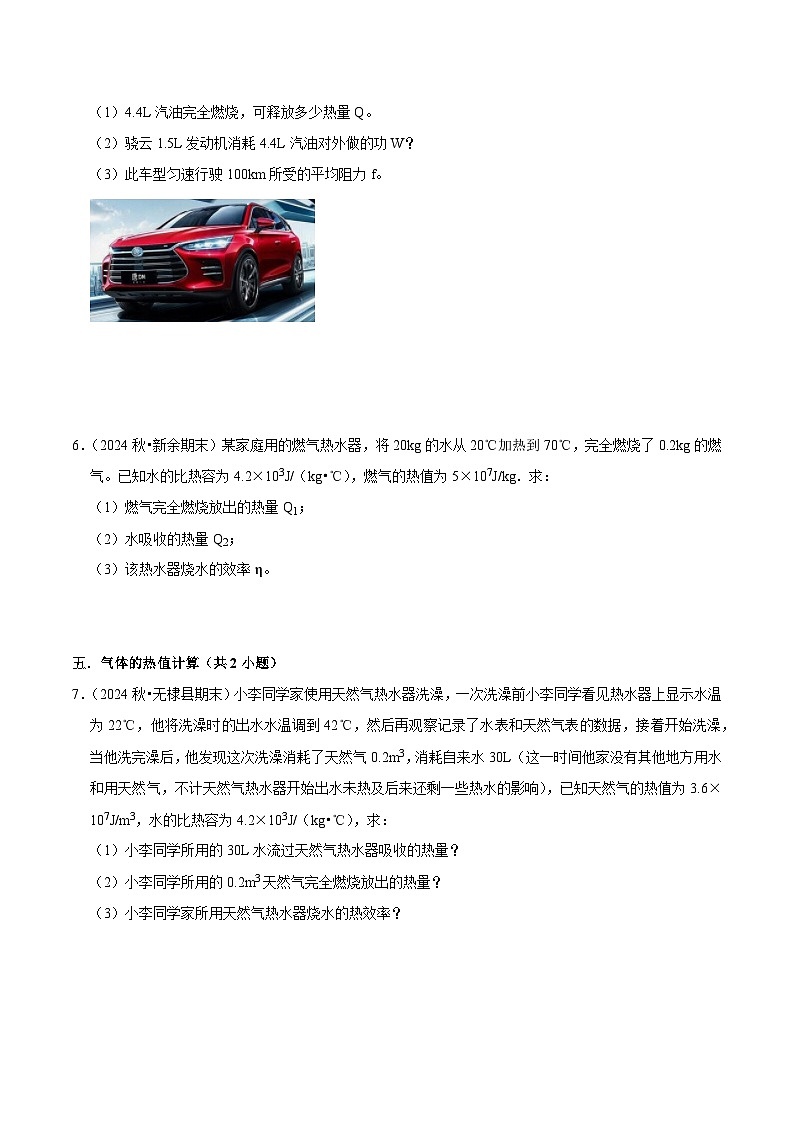

（1）4.4L汽油完全燃烧，可释放多少热量Q。
（2）骁云1.5L发动机消耗4.4L汽油对外做的功W？
（3）此车型匀速行驶100km所受的平均阻力f。
6．（2024秋•新余期末）某家庭用的燃气热水器，将20kg的水从20℃加热到70℃，完全燃烧了0.2kg的燃气。已知水的比热容为4.2×103J/（kg•℃），燃气的热值为5×107J/kg．求：
（1）燃气完全燃烧放出的热量Q1；
（2）水吸收的热量Q2；
（3）该热水器烧水的效率η。
五．气体的热值计算（共2小题）
7．（2024秋•无棣县期末）小李同学家使用天然气热水器洗澡，一次洗澡前小李同学看见热水器上显示水温为22℃，他将洗澡时的出水水温调到42℃，然后再观察记录了水表和天然气表的数据，接着开始洗澡，当他洗完澡后，他发现这次洗澡消耗了天然气0.2m3，消耗自来水30L（这一时间他家没有其他地方用水和用天然气，不计天然气热水器开始出水未热及后来还剩一些热水的影响），已知天然气的热值为3.6×107J/m3，水的比热容为4.2×103J/（kg•℃），求：
（1）小李同学所用的30L水流过天然气热水器吸收的热量？
（2）小李同学所用的0.2m3天然气完全燃烧放出的热量？
（3）小李同学家所用天然气热水器烧水的热效率？
8．（2024秋•清镇市期末）小亮家有一个容积为2L的水壶，水壶里装有初温为25℃的水，在1标准大气压下小亮用天然气炉具对水进行加热。[已知天然气的热值q＝8.4×107J/m3，水的比热容c水＝4.2×103J/（kg•℃）]求：
（1）烧开1L水，水需要吸收多少热量？
（2）若天然气炉具的效率是30%，则烧开1L水需要完全燃烧多少m3的天然气？
六．热机的效率公式与计算（共1小题）
9．（2024秋•赤峰期末）图甲中气球在放气时，它喷气的嘴部温度和原来相比 （变高/变低/没有变化），此过程发生的能量转化与图乙中的内燃机在 （A/B）图所示过程的能量转化是一致的。某汽车四冲程汽油机，飞轮转速为3000r/min，若气缸在做功冲程中每次做功400J，则每秒钟对外做功 J。若汽油燃烧不充分，汽油的热值将 （变大/变小/不变）。若每辆汽车每年消耗汽油1.86t，汽车内燃机的效率平均取值30%。如果能把内燃机效率提高1%，一辆汽车每年可以节约 L汽油。（ρ＝0.8×103kg/m3）
七．根据电路图连接实物（共3小题）
10．（2024秋•西乡塘区校级期末）如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测量小灯泡L2两端电压，导线不能交叉。
11．（2024秋•新都区期末）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S，向A端移动滑动变阻器的滑片P，小灯发光，但亮度不变，电流表示数变小。
12．（2024秋•潮安区期末）用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮。
八．串并联电路的设计（共1小题）
13．（2024秋•汝州市期末）某款售水机（如图甲所示）可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；用给出的元件符号在图乙中画出符合要求的电路图。
九．电压表的使用方法（共1小题）
14．（2024秋•恩施州期末）如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯 （选填“L1”或“L2”）两端电压。一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是 （选填“L1短路”、“L1断路”或“L2断路”）。
十．运用串联电路中的电压规律计算（共2小题）
15．（2024秋•武威期末）如图甲电路正常工作时，两个电压表的指针偏转角度相同（如图乙）。下列说法正确的是（ ）
A．L1和L2两灯并联B．L1两端电压为8V
C．L2两端电压为10VD．电源电压为12V
16．（2024秋•襄州区期末）图中电源电压保持不变，当S1、S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么电源电压是 ，当S1、S2都断开时，L1两端的电压是 ，L2两端的电压是 。
十一．探究电流与电阻的关系（共1小题）
17．（2024秋•武威期末）小安同学利用图﹣1所示的电路进行实验，电源电压恒为5V，更换5个定值电阻Rx，得到图﹣2所示的图像。下列有关叙述正确的是（ ）
A．该同学探究的是“电流和电压的关系”B．滑动变阻器的最大阻值至少为25Ω
C．实验中电压表的示数保持0.5V不变 D．将Rx从5Ω换成10Ω后，应将滑片P向左移
十二．动态电路的分析（共2小题）
18．（2025春•丰城市校级期末）如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2和R3为定值电阻。闭合开关S，在保证电路元件安全的前提下，将滑动变阻器的滑片P由b端移至a端，电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI。则（ ）
A．电流表A的示数变小 B．电压表V2的示数变大
C．ΔU1与ΔI的比值等于R2的阻值 D．ΔU2与ΔI的比值等于R3的阻值
19．（2024秋•滨湖区期末）如图示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，且滑杆P可绕支点O自由转动，R'为定值电阻，图中油量表实质上是一个 （选填“电流表”或“电压表”）改装的；当油量减少时，油量表示数 （选填“变大”、“变小”或“不变”）；R'在电路中的作用是 （选填“加满油”或“用完油”）时起到保护作用。
十三．欧姆定律的应用（共6小题）
20．（2024秋•锡山区期末）如图甲所示的电路中，电源电压保持不变，R1为定值电阻，当滑动变阻器R2的滑片P从某点a点移到b点时，滑动变阻器的U﹣I线如图乙所示，则电源电压和定值电阻R1的阻值分别是（ ）
A．9V、10ΩB．9V、30ΩC．18V、30ΩD．18V、10Ω
21．（2024秋•谷城县期末）在如图所示的电路中，闭合开关S，电路正常工作。现对电路分别进行下列操作：①将滑动变阻器滑片向左移；②用电阻R3（R3＞R1）替换电阻R1；③断开开关S；④增大电源电压。其中能使电压表示数变大的操作有（ ）
A．1个B．2个C．3个D．4个
22．（2024秋•滨湖区期末）如图甲所示，电源电压保持不变，当闭合开关S，将滑动变阻器滑片P分别位于最右端a和其上某处b（图中未标出），记录两次电表数据并标于图乙中M、N两点处。则滑动变阻器的最大阻值为 Ω，电源电压是 V。
23．（2024秋•宿迁校级期末）在如图所示的电路中，电源电压U＝5V，小灯泡R2标有“5V 0.5A”字样（电阻不变），电流表的量程为0～0.6A。电压表的量程为0～3V，滑动变阻器R3的最大阻值为20Ω，灯泡R2的电阻为 Ω，闭合开关S1、S2和S3时，通过R1的电流为0.3A，则电路的总电阻R Ω；若换6V的电源，闭合开关S2在不损坏各元件的情况下，R3的阻值变化范围为 。
24．（2024秋•蒙城县期末）某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压为6V，定值电阻R0的阻值为40Ω，电压表的量程为0～3V，轻质绝缘的压力检测板M与力敏电阻R相连，R的阻值与压力F的关系如图乙所示。闭合开关S后，试问：
（1）检测板不受压力时，电压表的示数为多少？
（2）该装置所能测量的最大压力为多少？
（3）在不改变力敏电阻R和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的方法。
25．（2024秋•乳山市期末）半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大。如图甲是某种半导体材料的电阻随温度变化的关系图像，根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路（图乙），可以测定某一空间的温度，使用的器材如下：半导体电阻、电源、电流表（0～0.6A）、开关、定值电阻R0（10Ω）、导线若干。
（1）当环境温度为20℃时，电流表的读数为0.2A，求电源的电压？
（2）电流表的读数为0.4A时，求当时环境温度？
（3）为保证电路安全，该电路能测得的最高温度为多少？
十四．欧姆定律在图像中的应用（共1小题）
26．（2024秋•南京期末）如甲所示，电源电压恒定，R0、R1均为定值电阻，R2为滑动变阻器。闭合开关S，将滑片P由a端滑到b端过程中，电流表示数将变 ；图乙中图线①、②分别表示电压表V1、V2示数与电流表示数变化关系，则滑动变阻器R2最大阻值为 Ω；通过分析可知R1的阻值为 Ω，电源电压为 V。

十五．串并联的比例计算（共1小题）
27．（2024秋•和平区期末）如图所示的电路中，电源电压保持不变，a、b、c三处可分别接入电流表或电压表。闭合开关S，R1和R2串联，则电表b为 （选填“电压”或“电流”）表，此时a、c两表的指针偏转角度相同；若想让R1、R2并联，则a、c两表的示数比为 。
十六．欧姆定律的多状态计算（共2小题）
28．（2024秋•重庆期末）如图所示电路，电源电压恒为6V保持不变。小灯泡L标有“5V 0.5A”字样（灯丝电阻不随温度变化），滑动变阻器R1的铭牌“20Ω 1A”，电流表量程0∼0.6A，电压表量程0∼3V.求：
（1）小灯泡正常发光时的电阻；
（2）只闭合开关S和S1，滑动变阻器的滑片P置于最右端时，电压表的示数为2V，求定值电阻R2的阻值；
（3）只闭合开关S和S2，移动滑动变阻器的滑片P，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。
29．（2024秋•滁州期末）如图电源电压保持不变，R1＝R2＝R3＝20Ω，当S1、S2都断开，电流表示数是0.3A，求：
（1）电源电压。
（2）S1、S2都闭合时，电流表示数是多少？
十七．电阻和灯泡的伏安特性曲线（共1小题）
30．（2024秋•巴林左旗期末）小灯泡L和电阻R的电流随电压变化规律如图甲所示，小灯泡L两端的电压为2V时才能正常发光。将小灯泡L和电阻R分别连入图乙、丙所示的电路中，闭合开关，小灯泡均能正常发光，下列说法正确的是（ ）

A．图乙中电源电压为4V，图丙中干路电流为0.2A
B．图乙中电源电压为4V，图丙中干路电流为0.3A
C．图乙中电源电压为6V，图丙中干路电流为0.2A
D．图乙中电源电压为6V，图丙中干路电流为0.3A
十八．电能表的计算（共1小题）
31．（2024秋•西青区期末）如图中的甲、乙分别是某家庭5月初和6月初电能表的示数，则下列说法正确的是（ ）

A．电能表是测电功率的仪表
B．该家庭在这段时间内总共用电2000kW•h
C．电能表的计量单位是kW•h，1kW•h相当于3.6×105J
D．该电能表转盘每转过600转，电路消耗电能0.5kW•h
十九．电功的测量（共1小题）
32．（2025春•新化县期末）在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路。
（1）根据 ，我们可以比较相同时间内电流做功的多少。
（2）经过讨论，小明认为不可以选择图甲电路，原因是 。
（3）为了研究电功与电流的关系，小丽认为应该选择图乙所示的电路，小勇认为该电路有不足之处，他的理由是 。
（4）利用丙电路是为了探究电功与 的关系，当闭合开关后，小华发现两灯都不亮，电压表V1有示数，电压表V2无示数，你认为电路发生的故障是 。排除故障后，同学们正确操作，根据 现象得出了结论。该结论是 。
二十．电功率的概念（共1小题）
33．（2025春•新化县期末）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1200W，乙的额定功率为1800W。两个电热水壶都正常工作时，下列说法中正确的是（ ）
①甲电热水壶两端的电压较低 ②通过乙电热水壶做功较快
③通过两个电热水壶的电流相等 ④甲电热水壶的电阻较大
⑤乙电热水壶比甲电热水壶一次能烧更多的开水
⑥相同时间内，两个电热水壶消耗的电能不一样
A．只有②是对的 B．②④⑥是对的C．①③是对的 D．④⑤⑥是对的
二十一．电功率P＝UI的简单计算（共1小题）
34．（2024秋•阳谷县期末）如图所示的电路中，电源电压恒定，小灯泡L标有“6V，3.6W”字样（忽略温度变化对灯丝电阻的影响），滑动变阻器Rx，标有“200Ω，1.25A”字样，定值电阻R0阻值为20Ω，电流表的量程为0～3A，电压表的量程为0～15V，求：
（1）小灯泡的额定电流。
（2）小灯泡的电阻。
（3）只闭合开关S、S1，小灯泡恰好正常发光，求电源电压。
（4）只闭合开关S、S2，在保证电路元件安全的前提下，求滑动变阻器接入电路的电阻范围。
二十二．电功率的比例计算（共1小题）
35．（2024秋•宿迁校级期末）如图的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲：I乙＝2：5，则电阻R1：R2＝ ，当开关S1、S2闭合，甲、乙两表为电压表时，则电阻R1、R2消耗的电功率之比为P1：P2＝ 。
二十三．电功率范围值问题（共2小题）
36．（2024秋•南京期末）某烟雾报警装置如图所示，R0的电阻为5Ω，R为光敏电阻，其阻值随光强E的增大而减弱，电源电压恒为4.5V。电流表的量程为“0～0.6A”，当光强小于或等于30cd时，烟雾报警器报警。
①开始报警时电路中电流为0.3A
②不报警时光强的变化范围是30cd＜E≤75cd
③不报警时R0的电功率变化范围是0.45W＜P0≤1.8W
④在不报警和报警时两种情况下电路消耗的最大电功率的比为4：3
以上说法中正确的是（ ）
A．①②B．①③C．②④D．③④
37．（2024秋•启东市期末）如图所示，灯泡L标有“6V 3W”，R1的电阻为10Ω，变阻器标有“20Ω 1A”的字样，电流表的量程为0～3A，电压表的量程为0～3V。当开关S1、S2、S3都闭合时，灯泡L恰好正常发光（设灯泡电阻不随温度而改变）。求：
（1）灯泡L的电阻；
（2）开关S1、S2、S3都闭合时，电路10s内消耗的电能：
（3）开关S1闭合，S2、S3断开时，在保证电路中各元件安全工作的情况下，电阻R1消耗的电功率范围。
二十四．结合图像计算电功率（共1小题）
38．（2024秋•南漳县期末）在如图甲所示的电路中，当滑动变阻器R2的滑片P在a端和b端之间移动时，定值电阻R1两端的电压也随之变化。如图乙是R1两端的电压随R2变化的关系图象。则下列说法中，不正确的是（ ）
A．R1的阻值是20Ω B．该电路的最大功率为3.6W
C．电源电压为6V D．P在b端时，电阻R1的功率为0.1W
二十五．电功率的综合计算（共6小题）
39．（2024秋•兖州区期末）如图所示，电源两端电压恒为6V，灯泡规格“2.5V 0.25A”，滑动变阻器规格“50Ω 1A”。闭合开关，调节滑片P，不考虑灯丝阻值随温度的变化，灯泡两端电压不允许超过额定电压，各元件安全工作。下列说法正确的是（ ）
A．电压表的示数变化范围是0V～2.5V
B．电流表的示数变化范围是0.25A～0.6A
C．电路总功率的最大值是3.6W
D．滑动变阻器允许接入电路的阻值范围是14Ω～50Ω
40．（2024秋•威县期末）图甲中，电源电压为12V、电流表（0～0.6A）、电压表（0～15V）、滑动变阻器标有“？Ω，1A”字样，虚线框内是一个定值电阻或是一个小灯泡（6V，0.5A）闭合开关，在元件安全的情况下，使滑片P移动范围最大，得到滑动变阻器的I﹣U图像如图乙。则：①虚线框内是小灯泡；②电路的最大功率为6W；③虚线框内元件和滑动变阻器的功率相等时，滑动变阻器的阻值为10Ω；④滑动变阻器最大阻值为20Ω。以上结论正确的有（ ）
A．③④B．②③C．①②D．①④
41．（2024秋•乐陵市期末）如图所示电路，电源电压为U＝4.5V且保持不变，电阻R1＝10Ω滑动变阻器R2上标有“20Ωㅤ1A”的字样，电流表的量程为0～0.6A，两个电压表的量程均为0～3V。闭合开关S，在保证电路安全的条件下，下列说法正确的是（ ）
①电流表A的示数范围为0.15A～0.6A； ②电压表V1的示数范围为1.5V～3V；
③滑动变阻器R2的阻值取值范围为5Ω～15Ω； ④电路消耗的电功率大小范围为0.675W～1.35W。
A．只有①③B．只有①④C．只有②③D．只有②④
42．（2024秋•碑林区校级期末）某科创社团小组成员，利用电压恒为4.5V的电源、量程为0～3V的电压表、量程为0～0.6A的电流表、保护电阻R0最大阻值为20Ω的滑动变阻器R、一个开关、若干导线和一个固定在两排材质均匀弹簧上的秤盘（如图）等器材设计了一款电子秤。设计时，将滑动变阻器、两排弹簧分别竖直固定在水平桌面上，调整它们的高度，当滑动变阻器滑片移到最上端时，使空盘底部与滑片齐平，用硬质横杆将二者连接。按照设计要求将滑动变阻器接入电路，闭合开关，在秤盘中逐渐增加重物质量，滑片从滑动变阻器的一端移动到另一端的过程中，电压表的示数由0逐渐增大到3V，电流表的示数逐渐变小，此过程的最大称量质量为600g。电压表表盘上的刻度线上标注有对应的质量，物体的质量可以从表盘标注示数直接读出。设计实践过程中同学们还发现，滑片下移的距离与秤盘中所放物体质量的大小成正比，滑动变阻器接入电路中的阻值和接入电路的电阻丝长度成正比。下列关于该电子秤说法正确的是（ ）
A．滑动变阻器R与保护电阻R0并联在电路中
B．称量质量为600g时，电路消耗的功率为0.8W
C．150g的示数应标注在电压表表盘上1.5V的刻度线上
D．滑片位于滑动变阻器的中点时，对应的物体质量为200g
43．（2024秋•襄州区期末）如图所示的电路，电源电压恒为6V，白炽灯泡L1标有“5V 0.25A”，白炽灯泡L2标有“6V 3W”，R的阻值为10Ω。忽略温度对灯丝电阻的影响，只闭合开关S1时，灯泡 更亮。只闭合开关S2时，R的功率为 W，通电1min电路消耗的总电能为 J。
44．（2024秋•重庆校级期末）如图甲所示是小明家某品牌电水壶的电路结构示意图，其铭牌如图乙所示，S是温控开关，R1是分压电阻，R2是发热电阻丝。分析电路图可知，当S接通时，饮水机处于加热状态：当S断开时处于保温状态。（电阻R1、R2的阻值不随温度的变化而变化）
（1）保温状态时，R2的功率是550W，求R1的电阻；
（2）小明家电能表铭牌上的转速参数已模糊不清如图丙），但转盘工作正常，小明为了测得该参数，关闭家中其他用电器，在电水壶正常工作下加热水4min，测得电能表的转盘转过440转，则该参数是多少？
（3）傍晚用电高峰供电电压下降，小明家实际电压为额定电压的12，闭合开关S，烧开同一壶水的时间会变长。如果想在R2旁边加热盘内）再连接一个发热电阻丝R3，保证加热时间与在额定电压下的加热时间相同，则R3应如何接入？并计算R3的阻值。（不计热损失）
二十六．伏安法测量小灯泡的电功率（共1小题）
45．（2024秋•香河县期末）景萱用如图甲所示的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V，电源电压保持6V不变，滑动变阻器规格为“30Ω 1A”。
（1）经检查发现有根导线连接错误，请在图甲中错误导线上打“×”，并用笔画线代替导线，将电路连接正确。
（2）连接好电路后，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数，则电路中存在的故障可能是 。
（3）排除故障后，移动滑片P至某一点时，电压表示数如图乙所示为 V，要想让小灯泡正常发光，则应将滑片向 （选填“左”或“右”）移动一些；小灯泡正常发光时，电流表示数为0.3A，则小灯泡的额定功率为 W。
（4）完成上述实验后，景萱还想测另一只额定电压为U1的小灯泡的额定功率，但发现电流表损坏。景萱利用阻值已知的定值电阻R0，设计了如图丙所示的电路，操作如下：
①依据电路图连接好实物电路，只闭合开关S、S1，调节滑动变阻器的滑片，使电压表的示数为U1；
②保持滑动变阻器滑片位置不变，只闭合开关 ，读出电压表示数为U2；
③小灯泡的额定功率P额＝ （用U1、U2和R0表示）。
二十七．焦耳定律的简单计算（共2小题）
46．（2024秋•梧州期末）如图甲所示，电源电压不变，将小灯泡L和电阻R接入电路中，只闭合开关S1时，小灯泡L的实际功率为1W。图乙是小灯泡L和电阻R的I﹣U图象。只闭合开关S1时，L的电阻为 Ω；再闭合开关S2后，在2min内电阻R产生的热量是 J。
47．（2024秋•石家庄期末）如图是某加热座椅简化工作原理图。电源电压恒为12V，电阻R1阻值为12Ω。闭合开关S1和S2，电路处于加热状态，加热功率为18W；只闭合S1，电路处于保温状态。求：
（1）加热时通过电阻R1的电流。
（2）电阻R2的阻值。
（3）保温10min电路产生的热量。
二十八．电热的多挡问题（共1小题）
48．（2024秋•梁山县期末）如图甲为一款养生壶，其加热原理如图乙所示。养生壶的额定电压为220V，R1、R2均是发热电阻，R2＝506Ω。正常工作时，开关接“1”为加热挡，电路中电流为5A；开关接“2”为保温挡。求：
（1）当开关置于“1”时，R1的阻值；
（2）当开关置于2”时，养生壶保温挡的功率；
（3）将壶内1kg为水从12℃加热到100℃用时420s，求这款养生壶加热挡电能转化为内能的效率η。
二十九．家庭电路的连线作图（共2小题）
49．（2024秋•宿迁期末）请将图中元件连成符合安全用电原则的照明电路。
50．（2024秋•象州县期末）如图所示为带开关的插座，部分电路已接好，请你用笔画线代替导线将电路补画完整。

三十．两孔插座的使用（共1小题）
51．（2024秋•肥城市期末）如图甲为带开关的插座，开关断开后，插孔均不能提供工作电压，图乙为示意图，请完成接线。

三十一．电路故障与其对应的现象（共1小题）
52．（2024秋•渝中区期末）如图所示，闭合开关S，两灯都不亮，当用一根导线分别连接a、b接线柱，e、f接线柱时，两灯都不亮；连接c、d接线柱时，只有一只灯泡发光。则电路故障可能是（ ）
A．灯泡L1断路 B．灯泡L2断路C．灯泡L2短路 D．开关S断路
三十二．保险丝的功能与使用方法（共2小题）
53．（2024秋•城阳区期末）如图甲为某家庭电路的部分电路，下列说法正确的是（ ）
A．控制照明灯的开关应接在图中的a处
B．保险丝熔断后、可以临时用一段细铁线代替
C．用电器工作的时间越长，电能表记录的数字越大
D．使用验电笔检测的正确方式如图乙所示
54．（2024秋•南昌县期末）认识短路的危害和保险丝的作用
【设计实验】
目的：认识短路的危害
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0～5A）
【进行实验】
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分如图所示连接好电路。
（2）当开关闭合时，灯泡 （填“发光”或“不发光”），电流表 （填“有”或“无”）示数。
（3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到 。
A．电流表没有读数，灯泡也不亮
B．电流表的指针迅速摆动较大的幅度，灯泡变得非常亮
C．电流表的指针迅速摆动较大的幅度，AB间导线也随即熔断
D．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
【分析论证】
B、D间接入铜丝时，灯泡被短路，电路中电阻很小。根据欧姆定律知道，闭合开关的瞬间，线路中的电流 。这时，通过保险丝 （填“等于”、“小于”或“大于”）导线的电流，但保险丝的电阻比导线大很多，根据焦耳定律，在电流相同时，导体中的产生的热量跟电阻成 比，所以保险丝的温度更高，又由于保险丝的 较低，所以发生了上述的现象。
三十三．利用安培定则判断磁极（共1小题）
55．（2024秋•临沭县期末）如图，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管，闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（ ）
A．电压表示数变大，电流表示数也变大 B．电路中消耗的总功率变小
C．螺线管上端是N极，弹簧测力计示数变小 D．电压表与电流表示数比值不变
三十四．标出螺线管中电流的方向（共1小题）
56．（2024秋•桓台县期末）如图所示，当闭合开关时发现静止在螺线管左侧的小车突然向右运动了一下，请标出电源右侧的极性（用“+”或“﹣”）和P点的磁感线方向。
三十五．电磁继电器的构造与原理（共1小题）
57．（2024秋•辉县市期末）如图甲所示是某兴趣小组设计的家庭燃气报警器电路示意图，其中电源电压保持恒定，R1是由气敏材料制成的传感器，其阻值与燃气（主要成分为甲烷）的浓度的关系如下表：R2为滑动变阻器通过移动滑片P的位置来设定燃气报警值：两个小灯泡的额定功率均为6W均能正常工作，该报警器初始设置在3%的燃气浓度报警，此时电流表的读数为0.3A，电磁铁A恰好能将衔铁B吸下（电磁铁线圈阻值忽略不计）
R1阻值与天然气的关系
（1）报警器报警时， 灯亮。（选填“L1”或“L2”）
（2）该报警器初始设置在3%的燃气浓度报警，测试时，报警器传感器始终处于3%的燃气中，闭合开关S，滑动变阻器滑片P从一端移到另一端，测得电压表示数U与电流表示数的关系如图乙所示，则该报警器在待机时（燃气浓度为0%）消耗的总电功率为多少？
（3）若想让上述报警器在燃气浓度达到2%时就报警，那么该如何调节滑动变阻器，并请简述其中的科学原理。
三十六．电磁感应现象（共1小题）
58．（2024秋•平谷区期末）如图所示是一种环保型手电筒，使用时将它来回摇晃，让磁体在线圈中往复运动，就能使灯泡发光。下面四幅图中与这种手电筒的工作原理相同的是（ ）
A． B．C． D．
三十七．探究产生感应电流的条件（共1小题）
59．（2024秋•寿阳县期末）用图所示的实验装置探究“产生感应电流的条件”。
（1）实验中，通过观察 来判断电路中是否有感应电流。
（2）闭合开关，若导体ab不动，左右移动磁铁，电路中 （选填“有”或“无”）感应电流。
（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显。请提出一条改进措施： 。
（4）该实验的结论是： 。
（5）此过程发生的能量转化是 ，此原理可用来制作 。
三十八．产生感应电流的条件（共1小题）
60．（2024秋•芝罘区期末）科技创新活动中，小雅的作品“隔板推物”引起了同学们的极大兴趣，其原理如图甲所示，a、b两个导体棒分别悬挂在两个蹄形磁铁的磁场中，两导体棒通过导线相连，构成了一个闭合回路，用手推动导体棒a左右摆动时，导体棒b会随之摆动，下列关于这一现象的说法中不正确的是（ ）
A．导体棒a左右摆动时，闭合回路中能够产生感应电流
B．导体棒a左右摆动时，实现了电能向机械能的转化
C．导体棒b随之摆动的原理与图乙所示装置的原理相同
D．用手推动导体棒b左右摆动时，导体棒a也会随之摆动光强E/cd
7.5
10
15
30
60
…
R/Ω
40
30
20
10
5
…
燃气浓度
传感器阻值Ω
0%
55
2%
33
4%
23
6%
20
