鲁科版(五四制)初中物理九年级上册单元测试 第十四单元《电流 电压 电阻》提高卷（含答案）

这是一份鲁科版(五四制)初中物理九年级上册单元测试 第十四单元《电流 电压 电阻》提高卷（含答案），文件包含2025年秋-鲁科版五四制初中物理九年级上册单元测试第十四单元《电流电压电阻》提升卷教师版docx、2025年秋-鲁科版五四制初中物理九年级上册单元测试第十四单元《电流电压电阻》提升卷学生版docx等2份试卷配套教学资源，其中试卷共56页， 欢迎下载使用。

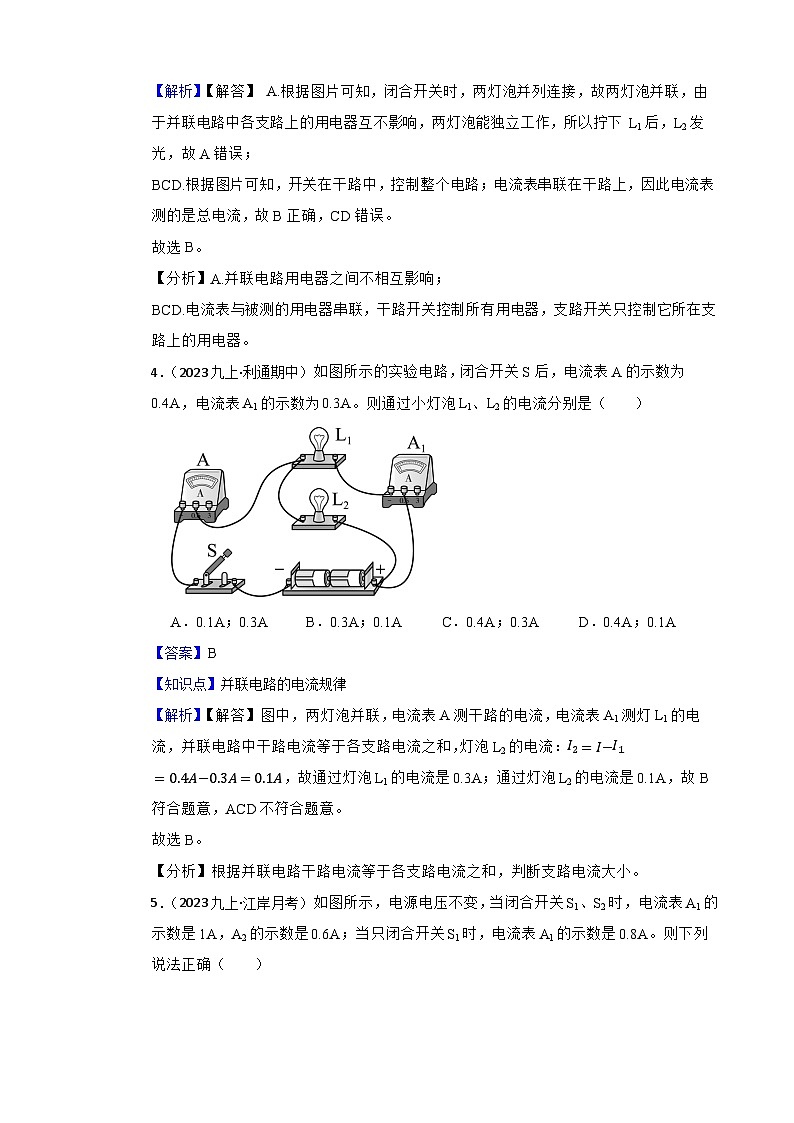

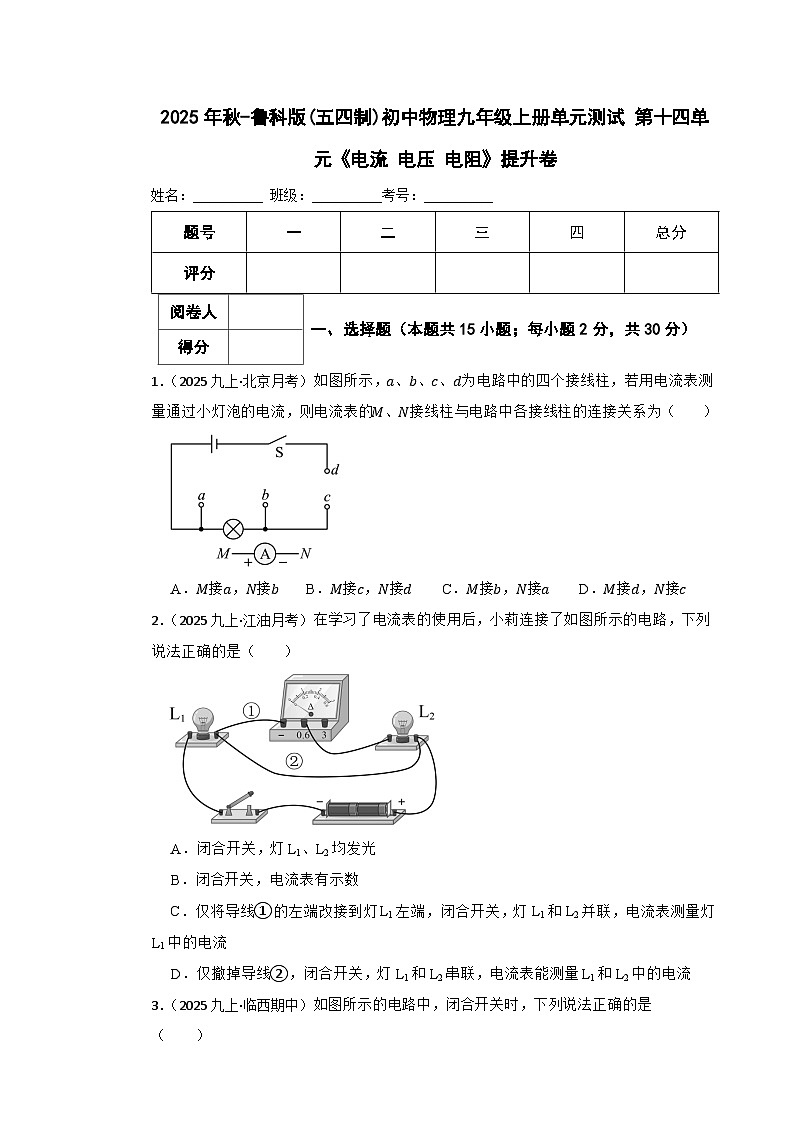

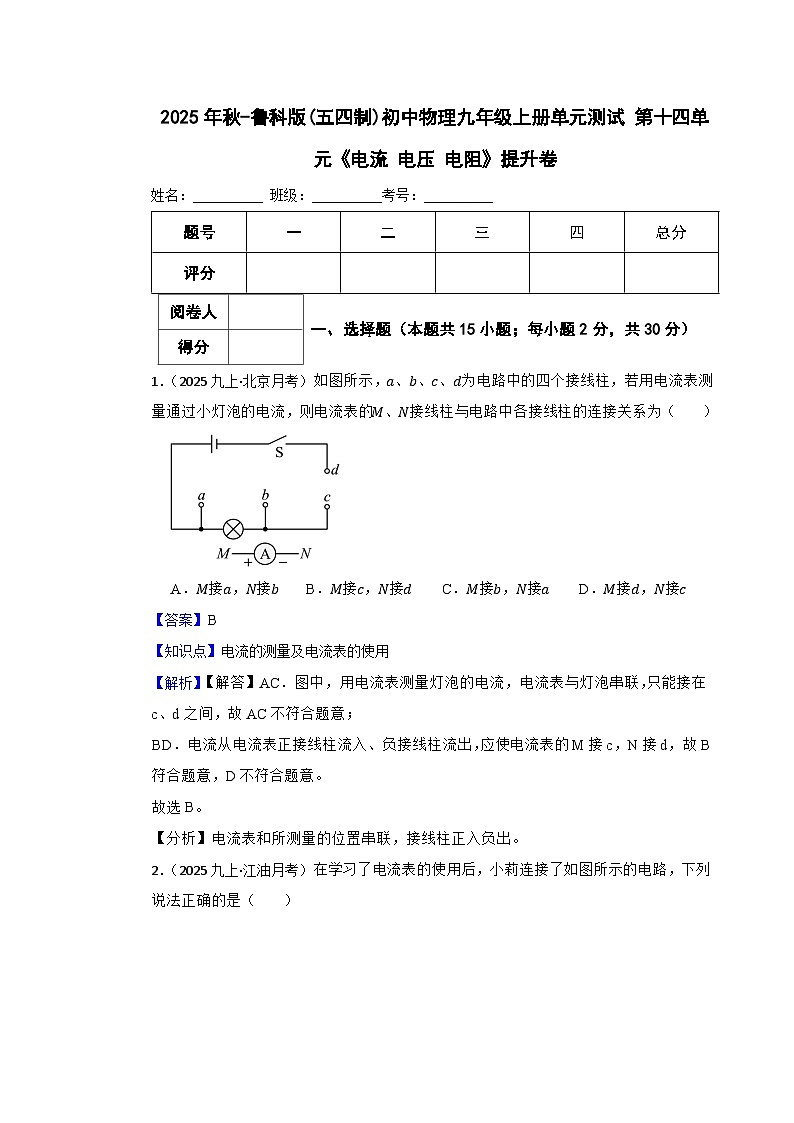

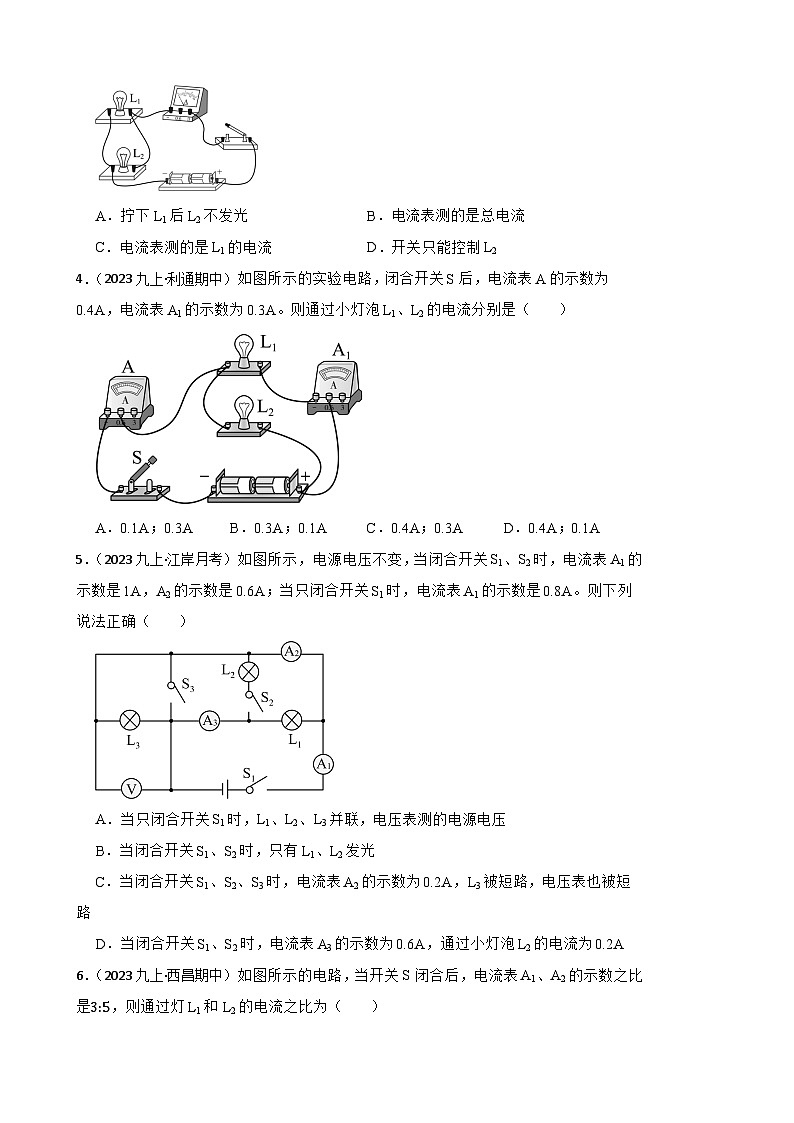

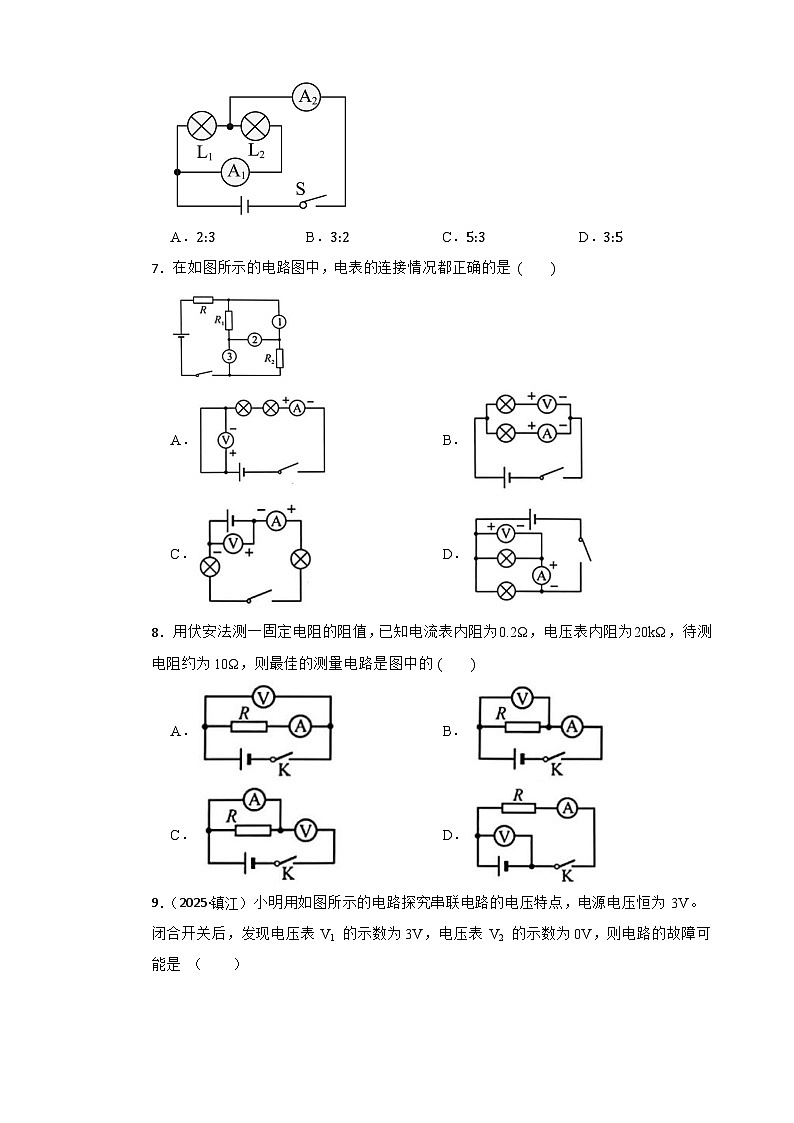

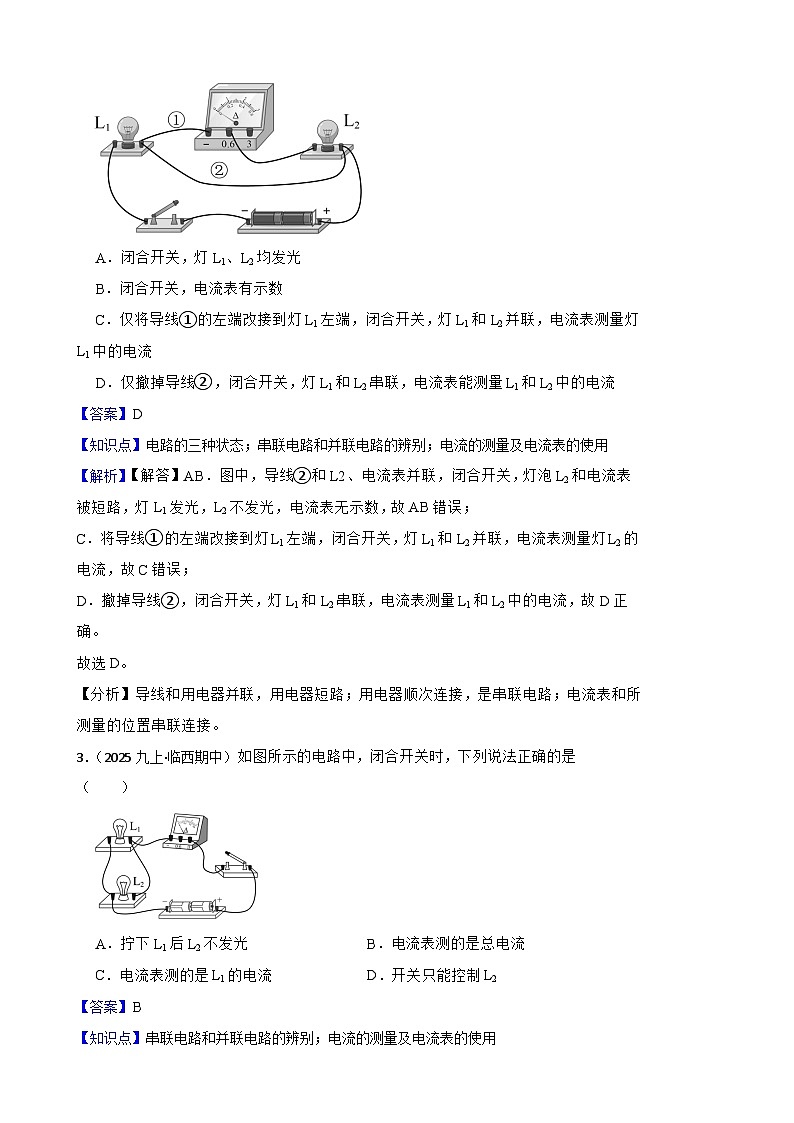

2025年秋-鲁科版(五四制)初中物理九年级上册单元测试 第十四单元《电流 电压 电阻》提升卷姓名：__________ 班级：__________考号：__________1．（2025九上·北京月考）如图所示，a、b、c、d为电路中的四个接线柱，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线柱的连接关系为（　　）A．M接a，N接bB．M接c，N接dC．M接b，N接aD．M接d，N接c2．（2025九上·江油月考）在学习了电流表的使用后，小莉连接了如图所示的电路，下列说法正确的是（　　）A．闭合开关，灯L1、L2均发光B．闭合开关，电流表有示数C．仅将导线①的左端改接到灯L1左端，闭合开关，灯L1和L2并联，电流表测量灯L1中的电流D．仅撤掉导线②，闭合开关，灯L1和L2串联，电流表能测量L1和L2中的电流3．（2025九上·临西期中）如图所示的电路中，闭合开关时，下列说法正确的是 （　　）A．拧下L1后L2不发光B．电流表测的是总电流C．电流表测的是L1的电流D．开关只能控制L24．（2023九上·利通期中）如图所示的实验电路，闭合开关S后，电流表A的示数为0.4A，电流表A1的示数为0.3A。则通过小灯泡L1、L2的电流分别是（　　）A．0.1A；0.3AB．0.3A；0.1AC．0.4A；0.3AD．0.4A；0.1A5．（2023九上·江岸月考）如图所示，电源电压不变，当闭合开关S1、S2时，电流表A1的示数是1A，A2的示数是0.6A；当只闭合开关S1时，电流表A1的示数是0.8A。则下列说法正确（　　）A．当只闭合开关S1时，L1、L2、L3并联，电压表测的电源电压B．当闭合开关S1、S2时，只有L1、L2发光C．当闭合开关S1、S2、S3时，电流表A2的示数为0.2A，L3被短路，电压表也被短路D．当闭合开关S1、S2时，电流表A3的示数为0.6A，通过小灯泡L2的电流为0.2A6．（2023九上·西昌期中）如图所示的电路，当开关S闭合后，电流表A1、A2的示数之比是3:5，则通过灯L1和L2的电流之比为（　　）A．2:3B．3:2C．5:3D．3:57．在如图所示的电路图中，电表的连接情况都正确的是 (　　)A．B．C．D．8．用伏安法测一固定电阻的阻值，已知电流表内阻为0.2Ω，电压表内阻为20kΩ，待测电阻约为10Ω，则最佳的测量电路是图中的 (　　)A．B．C．D．9．（2025·镇江）小明用如图所示的电路探究串联电路的电压特点，电源电压恒为 3V。闭合开关后，发现电压表 V1 的示数为3V，电压表 V2 的示数为0V，则电路的故障可能是 （　　）A．电阻 R1 短路B．电阻 R1 断路C．导线①断路D．导线②断路10．（2025九上·新田期末）如图甲所示电路中，开关S闭合后，规格不同的灯泡L1和L2均发光，两个电压表的指针偏转均如图乙所示。下列说法正确的是（　　）A．L1和L2两灯并联B．电压表V2测L1两端的电压C．L2两端的电压为2VD．流过L1和L2的电流大小不相等11．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则灯 L1 和L2两端的电压分别为（　　）.A．4.8 V 1.2 VB．6 V 1.2 VC．1.2 V 6 VD．1.2 V 4.8 V12．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，则电阻R1、R2的阻值之比为（　　）.A．U1：U2B．U2：U1C．U2:U2−U1D．U1:U2−U113．（2024九上·长春汽车经济技术开发月考）如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的（　　）A．铝芯更细B．铝芯更粗C．绝缘皮更薄D．绝缘皮更厚14．有两个圆环A和B，均由相同粗细的铜导线围成.其中圆环A所围的面积是圆环B 的2倍，则原先的两根铜导线的电阻之比为(　　)A．2：1B．2:1C．4：1D．1：215．（2025九上·长沙月考）如图所示的现象中，说法正确的是（　　）A．图甲：甲、乙两轻质小球靠近时相互吸引，它们可能带异种电荷B．图乙：滑动变阻器按图示方法接入电路中，滑片 P 向右移动时连入电路的阻值减小C．图丙：两灯串联，a 为电流表，b 为电流表D．图丁：此时瞬间电流方向为由 a 到 b16．（2024九上·潮阳期中）某同学要用电流表测量通过灯L1的电流，连接的电路图如图所示。闭合开关后，灯L1　 　，（选填“亮”或“不亮”），电流表　 　示数（选填“有”或“没有”）。此时电流表测量的是灯　 　（选填“L1”或“L2”）的电流。17．（2024九上·凉州期末）为防止电流表损坏，若不能估计电流大小，在选择量程时，应先用　 　量程进行试触，同时观察电流表指针偏转情况，若指针的偏转角度过小，应选用　 　量程进行测量.（均选填“大”或“小”）。18．如图所示，通过灯L1、L2、L3的电流分别为0.1A、0.2 A、0.4 A，则电流表A1的示数为　 　A，A2的示数为　 　A，A3的示数为　 　A.19．（2025九上·吉林月考）如图甲所示的电路，当开关S闭合后，两电流表的指针偏转如图乙所示：（1）图甲中灯L1和L2　 　联；（2）电流表A2使用的一定是　 　的测量范围；（3）电流表A1测量的是通过　 　（选填“电源”“灯L1”或“灯L2”）的电流，通过灯L2的电流是　 　。20．（2025·奉贤模拟）在如图所示的电路中，电源电压为U且保持不变，闭合开关S后，电路正常工作。一段时间后，电流表A的示数变小，已知故障只有一处，且发生在电阻R1或R2上，则此时电压表V的示数为　 　，故障可能是　 　。若选择一个完好的定值电阻R替换R2，并观察比较电流表替换前、后示数，则电阻R需要满足一定的条件才能确定故障。若R大于R2，判断能否确定故障并说明理由　 　。21．（2025八上·宜宾月考）如图所示的电路中，闭合开关后，小灯泡均能发光，且L1比L2亮，则通过小灯泡的电流I1　 　I2。（填“>”“=”或“
