专项06 光现象作图专题 （重难点精练）初中物理人教版（2024）八年级上册（原卷版＋解析版）

这是一份专项06 光现象作图专题 （重难点精练）初中物理人教版（2024）八年级上册（原卷版＋解析版），文件包含专项06光现象作图专题重难点精练初中物理人教版2024八年级上册原卷版docx、专项06光现象作图专题重难点精练初中物理人教版2024八年级上册解析版docx等2份试卷配套教学资源，其中试卷共51页， 欢迎下载使用。

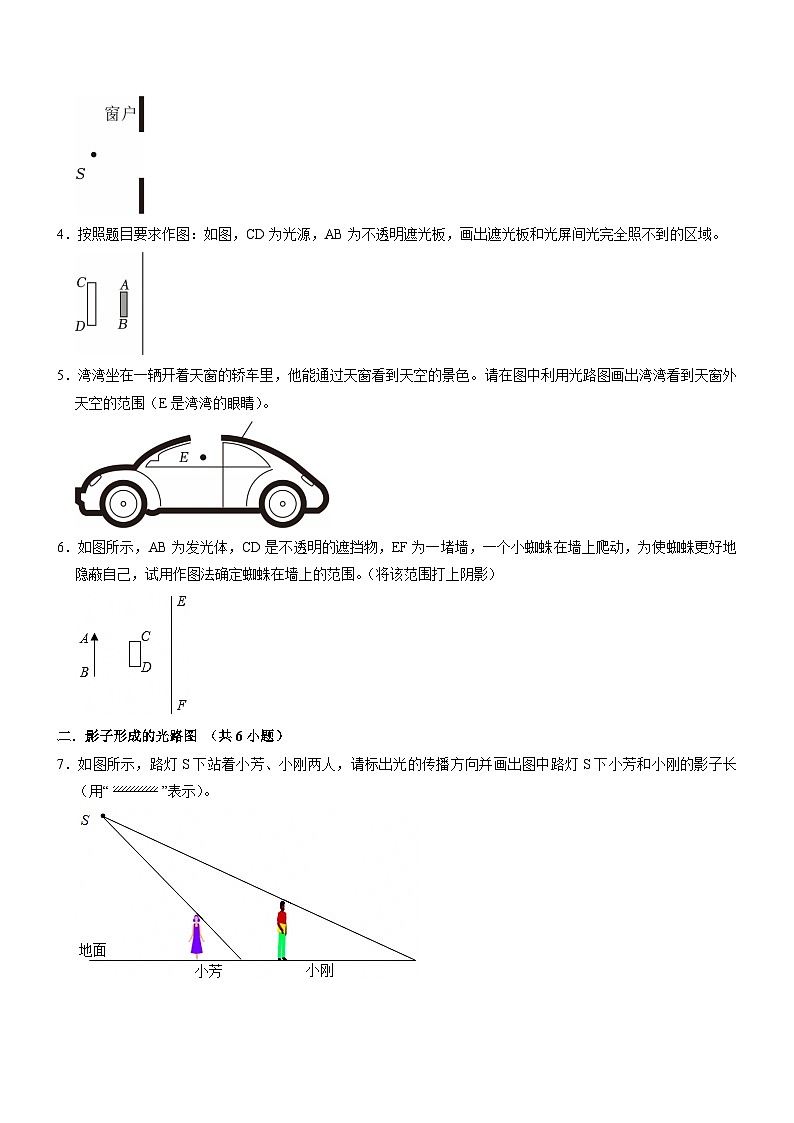

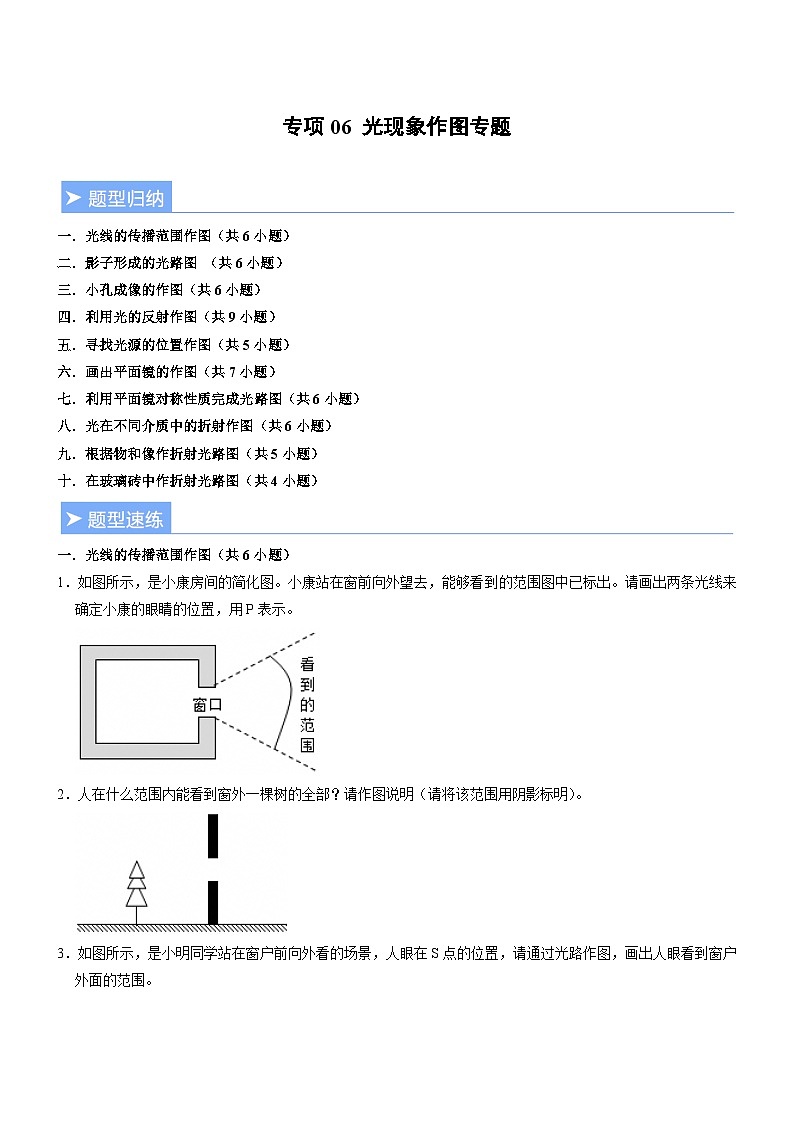

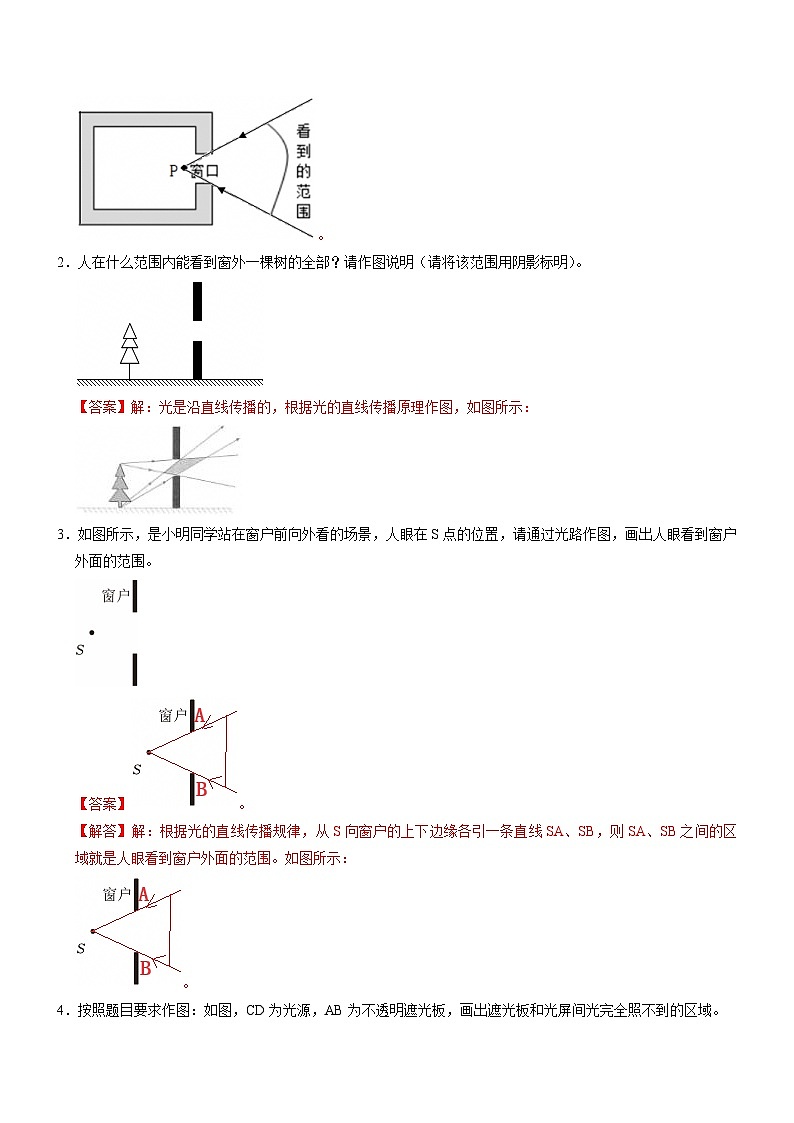

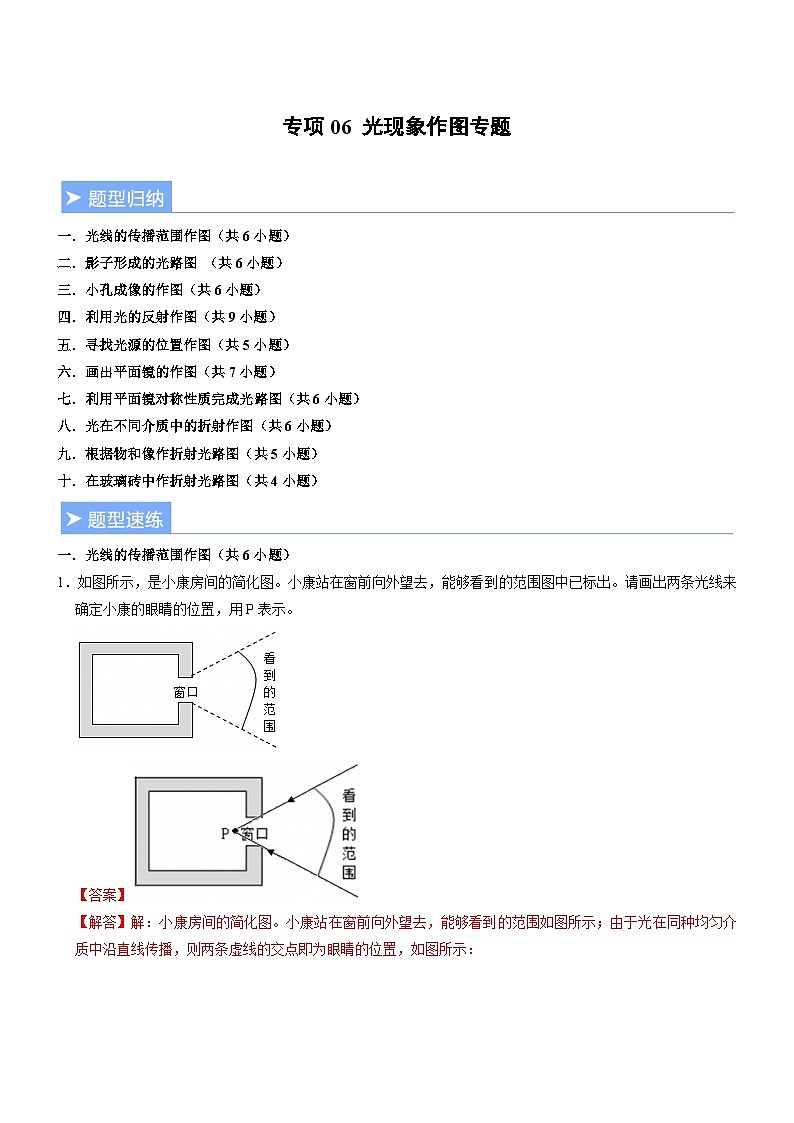

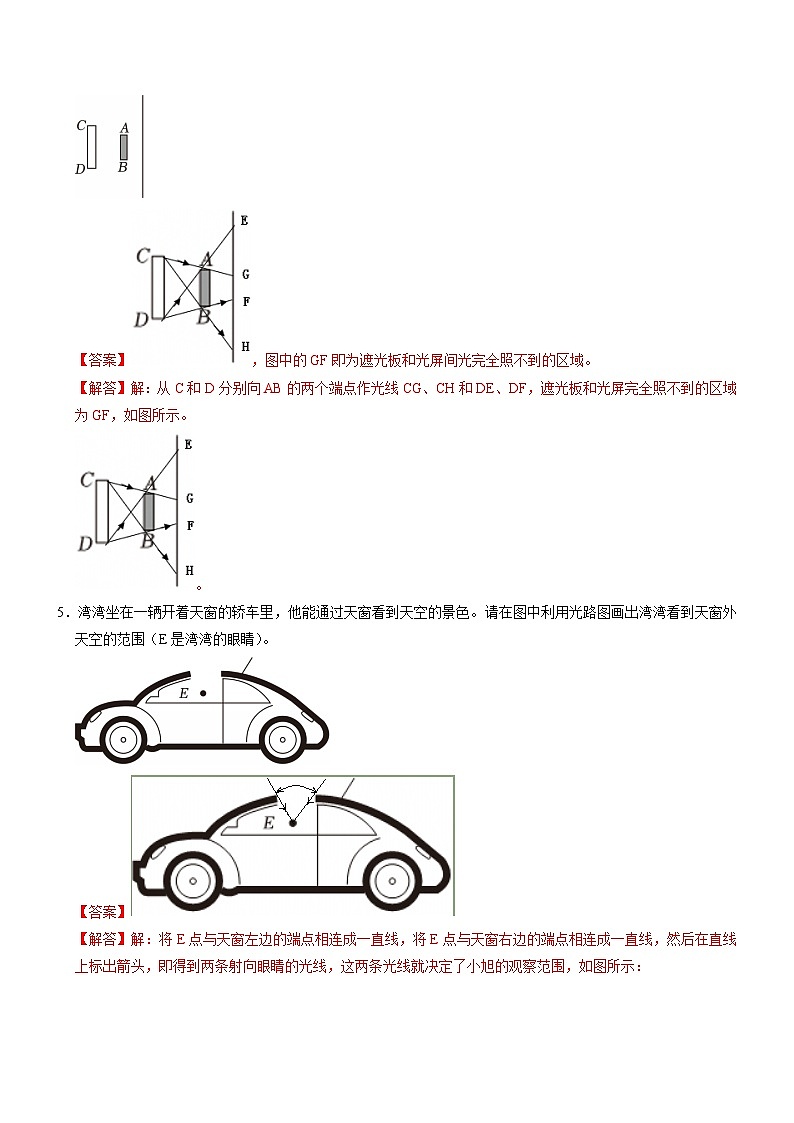

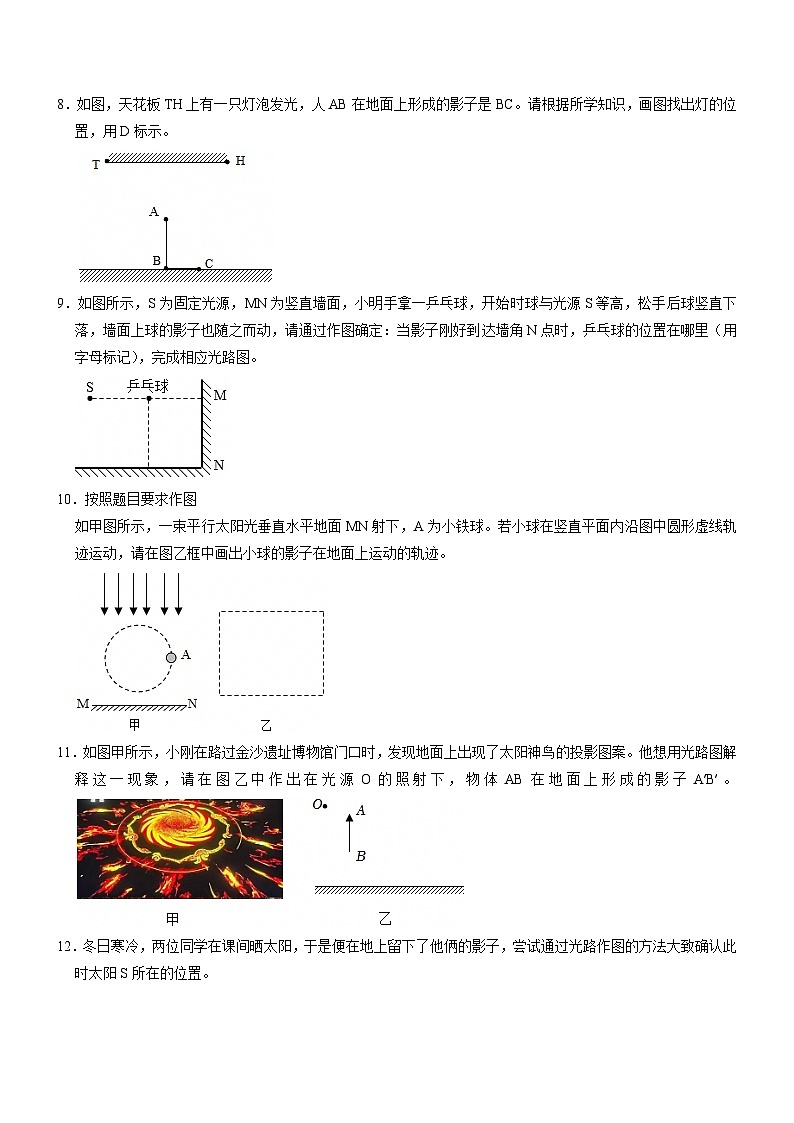

专项06 光现象作图专题 一．光线的传播范围作图（共6小题）二．影子形成的光路图 （共6小题）三．小孔成像的作图（共6小题）四．利用光的反射作图（共9小题）五．寻找光源的位置作图（共5小题）六．画出平面镜的作图（共7小题）七．利用平面镜对称性质完成光路图（共6小题）八．光在不同介质中的折射作图（共6小题）九．根据物和像作折射光路图（共5小题）十．在玻璃砖中作折射光路图（共4小题）一．光线的传播范围作图（共6小题）1．如图所示，是小康房间的简化图。小康站在窗前向外望去，能够看到的范围图中已标出。请画出两条光线来确定小康的眼睛的位置，用P表示。2．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。3．如图所示，是小明同学站在窗户前向外看的场景，人眼在S点的位置，请通过光路作图，画出人眼看到窗户外面的范围。4．按照题目要求作图：如图，CD为光源，AB为不透明遮光板，画出遮光板和光屏间光完全照不到的区域。5．湾湾坐在一辆开着天窗的轿车里，他能通过天窗看到天空的景色。请在图中利用光路图画出湾湾看到天窗外天空的范围（E是湾湾的眼睛）。6．如图所示，AB为发光体，CD是不透明的遮挡物，EF为一堵墙，一个小蜘蛛在墙上爬动，为使蜘蛛更好地隐蔽自己，试用作图法确定蜘蛛在墙上的范围。（将该范围打上阴影）二．影子形成的光路图 （共6小题）7．如图所示，路灯S下站着小芳、小刚两人，请标出光的传播方向并画出图中路灯S下小芳和小刚的影子长（用“”表示）。8．如图，天花板TH上有一只灯泡发光，人AB在地面上形成的影子是BC。请根据所学知识，画图找出灯的位置，用D标示。9．如图所示，S为固定光源，MN为竖直墙面，小明手拿一乒乓球，开始时球与光源S等高，松手后球竖直下落，墙面上球的影子也随之而动，请通过作图确定：当影子刚好到达墙角N点时，乒乓球的位置在哪里（用字母标记），完成相应光路图。10．按照题目要求作图如甲图所示，一束平行太阳光垂直水平地面MN射下，A为小铁球。若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图乙框中画出小球的影子在地面上运动的轨迹。11．如图甲所示，小刚在路过金沙遗址博物馆门口时，发现地面上出现了太阳神鸟的投影图案。他想用光路图解释这一现象，请在图乙中作出在光源O的照射下，物体AB在地面上形成的影子A′B′。12．冬日寒冷，两位同学在课间晒太阳，于是便在地上留下了他俩的影子，尝试通过光路作图的方法大致确认此时太阳S所在的位置。三．小孔成像的作图（共6小题）13．如图，孔前有一发光点S.利用光的直线传播规律画出光路图，并作出它经过小孔在光屏上的像S’。14．如图所示，AB是蜡烛的示意图，作出它通过易拉罐底部上的小孔O在光屏P上所成的像。15．图AB为箭头状LED灯，不透光隔板CD中间有一小孔E，请作图画出LED灯AB在光屏MN上的像A′B′（保留作图痕迹，把孔E看成一个点）。16．如图所示，李明同学根据课本中的“想想做做”用易拉罐做小孔成像实验，请用光路图画出半透明纸上AB的像A'B'。17．用光线模型能很好解释光传播的一些现象。小明和同学用两个硬纸筒探究小孔成像，如图所示。请你借助光线模型在图中作出蜡烛（箭头）AB在屏上所成的像A'B'（要求标出A'B'）。18．小明用“F”形发光二极管（如图甲所示）、带小孔的塑料板、半透明塑料板和光具座做小孔成像的实验，如图乙所示。请你帮他在答题卡的丙图中画出“F”形发光二极管大致的图像。四．利用光的反射作图（共9小题）19．在图中根据给出的反射光线OB画出入射光线AO，并标出入射角及其度数。20．如图所示是小华家阁楼的示意图，其中MN是带平面镜的竖直墙壁，S为阁楼上的一个吊灯，挡板不透光，请通过作图的方法找出地板上被吊灯照亮的范围。（保留作图痕迹）21．傍晚时分，在水面平静的池塘边，小湘尝试用激光笔从A点去照亮池塘对面树上的一个果子（B点），发现可以用两种不同的方式实现。请在图中画出这两种方式的光路图（保留作图痕迹）。22．塔式热发电系统的一项关键技术是能追踪太阳的定日镜，请在图中画出反射光线。23．如图所示，在较暗的房间里，用手电筒照射白墙N和挂在墙上的镜子M，人沿着手电筒的方向看去，发现白墙比较亮而镜子比较暗，请通过作图解释镜子比较暗的原因。24．在实践活动中，小亮制作了一个环保小屋，他计划让与水平方向成60°角的太阳光竖直照射到环保小屋中，如图所示，如果要在A点安装一个平面镜，请在A点画出所需的平面镜，并标出平面镜与水平方向所成的角度。25．如图甲是汽车外后视镜，通过镜面设计使驾驶者可以间接的看清楚车辆后方情况，弥补驾驶员直接视野的不足，起着“第二只眼睛”的作用。若该镜面为平面镜，请在图乙中画出经镜面反射进入眼睛的a、b两条光线的入射光线。26．如图所示，已知两块平面镜间的夹角是45°，当入射光线沿水平方向射向其中一块镜面时，请画出这条光线在两镜间的反射光线。27．我们应该警惕“光污染”。请在图中画出太阳光线A、B照射到玻璃幕墙后的反射光线。五．寻找光源的位置作图（共5小题）28．S′是发光点S在平面镜中的像，A点是发光点S经平面镜反射后经过的一点。请你根据平面镜成像的特点，用作图法确定发光点S的位置，并完成经A点的光路图。29．如图所示，S′为发光点S在平面镜MN中的像。若S发出的一条光线SA经平面镜反射后经过P点。请在图中找出发光点S的位置，并画出入射光线SA。30．如图是点光源S发出的两条光线经过反射后的光线，作出点光源的位置S。31．如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。32．桌面下方有一小球S，人眼能在平面镜中看到小球的像S’，试确定小球S的位置并完成人眼看到小球的像的光路图。六．画出平面镜的作图（共7小题）33．如图所示，小明家的小猫不慎落人一口深井的井底，为看清猫的位置，小明利用平面镜使阳光竖直照到井底，请画出平面镜的位置。（保留作图痕迹）34．某学校开展了“光与生活”的实践活动，小明想起奶奶家阳台上有些喜阳的植物总是光照不足。为了帮奶奶解决这个问题，请在图中的A点处画出平面镜的位置，使得太阳光经反射后可以照射到B点。（保留作图痕迹）35．在我国大西北的广袤农村，太阳灶凭借节能环保的优势，成为当地居民常用的加热工具。如图甲所示，其利用反光面将太阳光会聚，实现烧水、煮饭的功能。如图乙所示，一束从太阳发出的光线AO，经太阳灶反光面（可近似看作平面镜）反射后恰好能照射到放置水或食物的B点，为了让太阳灶高效工作，需要确定反光面的准确位置。请你根据光的反射原理，画出平面镜的位置。36．正午时刻太阳光垂直射于水平地面，工程队为了把阳光反射到水平涵洞中，安装了一个平面镜，请在图中画出平面镜的位置。37．如图所示，小芳想利用一块平面镜使此时的太阳光竖直射入并中，请你通过作图画出平面镜的位置，并标出反射角的度数。38．如图所示，一束太阳光通过窗户射入房间，用一块平面镜将这束光反射到天花板上的A点，请画出平面镜的位置并完成光路。39．试鞋镜为何倾斜？让我们用光路图一探究竟，请在图中画出平面镜的位置。七．利用平面镜对称性质完成光路图（共6小题）40．口腔健康直接或间接影响着全身健康，与每个人都息息相关。如图表示牙医借助镜子观察患者牙齿，请画出人眼通过平面镜看到牙齿的光路图。41．“猴子捞月”的故事同学们耳熟能详。如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，保留必要的作图痕迹。42．汽车抬头显示简称HUD，如图甲所示，利用平面镜成像原理，将显示器上的重要行车数据通过前挡风玻璃投射在驾驶员正前方，从而避免分散对前方道路的注意。请根据HUD原理，在图乙中作出人眼B通过前挡风玻璃看到显示屏上A点的像A'的光路图。43．如图，人在平静的水池边上能看到水中路灯的倒影，请你补齐光路图。44．如图所示为临摹神器。将手机和镜M放在支架上调节到适当角度，则手机屏幕上的物体通过镜M成的像恰好落在水平桌面白纸的位置上。乙图中用AB表示屏幕中的物体。请画出人眼在E点通过平面镜M看到物体A点的像的光路图。（保留作图痕迹）45．如图甲所示，小云到郑州黄河国家湿地公园观赏候鸟时，看到一只小鸟站在水中的芦苇上。图乙中，若小鸟的位置在S点，站在河边的小云（眼睛在A点）看到水中“小鸟”的位置在S'点。请在图乙中画出水面的位置（用实线表示）和小云看到水中小鸟的像的光路图。八．光在不同介质中的折射作图（共6小题）46．如图所示，某同学做“光的折射实验”，光屏ABCD垂直于水平面，一束光沿着光屏从水中斜射入空气中，此时在法线的另一侧只出现一条光线，请在图中画出该同学所看到光线的光路图。47．小明利用半圆形玻璃砖“探究光折射时的特点”，让光源发出的一束光从空气斜射入玻璃，请你作出反射光线与折射光线。48．据中国科学院空间应用与技术中心消息，神舟二十号载人飞船携带有6条斑马鱼，将在实验柜的特制透明容器中开展为期约30天的在轨实验，如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图（S表示斑马鱼的实际位置，S′表示宇航员看到的斑马鱼的像，不考虑容器壁对光线的影响）。49．如图甲，把一支钢笔放在玻璃砖的后面，可以看到“钢笔错位”的现象。如图乙是光线经过玻璃砖的部分光路图，请画出光从玻璃砖射入空气中的折射光线并标出此时的折射角γ。50．如图所示，一束光从空气斜射入水中，照射在平面镜上并经平面镜反射，请画出这束光的折射光线和经过平面镜反射后的大致光线。51．光线是表示光的传播路径和方向的物理模型，如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射现象，请在相对应的光线上标上箭头。九．根据物和像作折射光路图（共5小题）52．如图中A、B两点分别为空中小鸟和水中鱼的实际位置，人眼从C点恰好看到它们在水中的像重合，请画出小鸟在水中像的位置A'以及人眼看到小鱼的光路图。（保留作图痕迹）53．“珍爱生命，预防溺水”。由于光的折射，池水看起来比实际浅。如图所示，A是池底的物体，A'是岸上儿童看到的A的像，请在图中将儿童看到A的光路图补充完整，并标出入射角α。54．在防溺水教育活动中，学生被告知，池塘里水的实际深度比看起来的深度要深，不能贸然下水。我们利用光的折射规律就可以解释该现象。如图所示，水底位置A发出两条入射光线，在水面处会发生折射，请画出其折射成的像A'的光路图。55．在“预防溺水”安全教育课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。56．如图甲是小明观察水缸中鱼的场景。图乙中所示的S、S′两个位置，一个代表鱼的实际位置，一个代表看到的鱼的虚像。请在图乙中画出小明看到鱼的光路图。十．在玻璃砖中作折射光路图（共4小题）57．小明同学用激光笔照射玻璃砖时，观察到光在玻璃砖中的传播路径，如图所示。请画出入射光线AO的折射光线的大致位置。58．某学习小组利用玻璃砖研究光的折射现象，如图所示，让一束光从空气斜射向玻璃砖，并穿过玻璃砖，现已经作出了部分光线，请你画出这束光离开玻璃后的光线。59．如图，一束光从空气斜射到玻璃砖的AC面，请画出入射光在AC面上的反射光线和玻璃砖中的大致折射光线。60．甲图中O为玻璃砖的圆心，OA是入射光线，请在图中画出它透过玻璃砖折射光线大致路径。
