人教版 (2019)选择性必修 第二册质谱仪与回旋加速器课后复习题

这是一份人教版 (2019)选择性必修 第二册质谱仪与回旋加速器课后复习题，共7页。试卷主要包含了如图所示为质谱仪的示意图，解析等内容，欢迎下载使用。

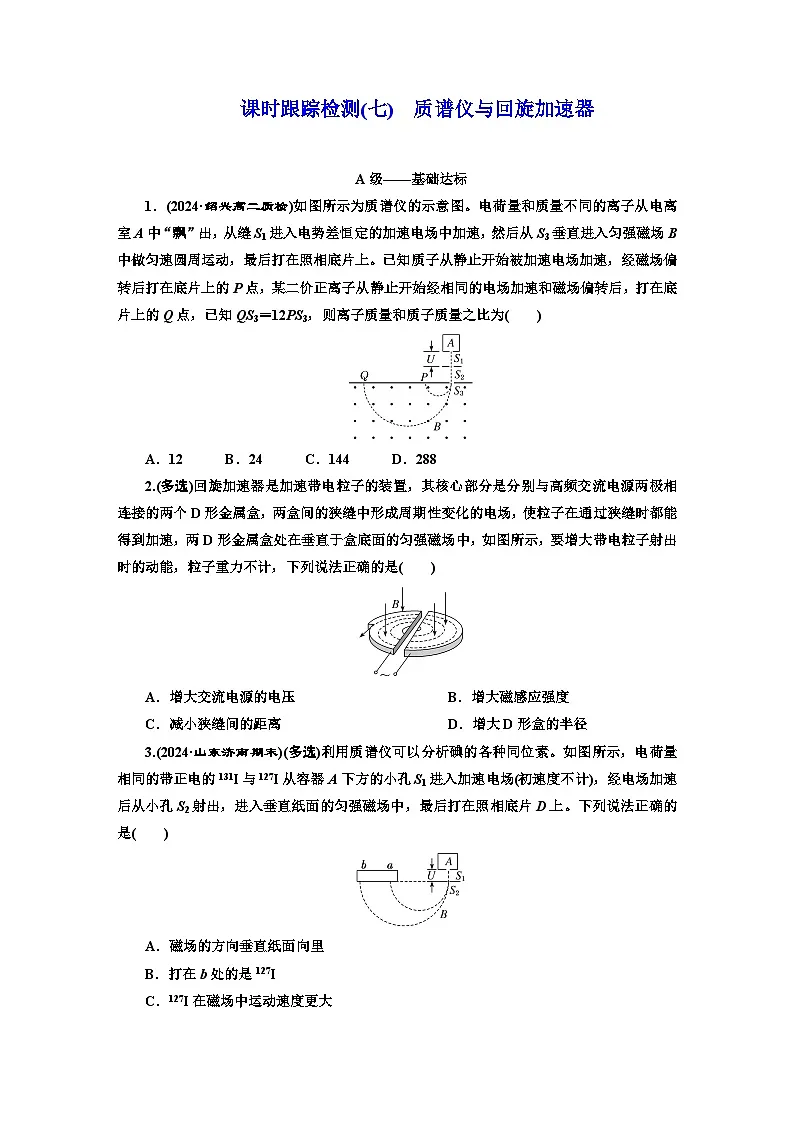

A级——基础达标
1．(2024·绍兴高二质检)如图所示为质谱仪的示意图。电荷量和质量不同的离子从电离室A中“飘”出，从缝S1进入电势差恒定的加速电场中加速，然后从S3垂直进入匀强磁场B中做匀速圆周运动，最后打在照相底片上。已知质子从静止开始被加速电场加速，经磁场偏转后打在底片上的P点，某二价正离子从静止开始经相同的电场加速和磁场偏转后，打在底片上的Q点，已知QS3＝12PS3，则离子质量和质子质量之比为( )
A．12 B．24 C．144 D．288
2.(多选)回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处在垂直于盒底面的匀强磁场中，如图所示，要增大带电粒子射出时的动能，粒子重力不计，下列说法正确的是( )
A．增大交流电源的电压 B．增大磁感应强度
C．减小狭缝间的距离D．增大D形盒的半径
3.(2024·山东济南期末)(多选)利用质谱仪可以分析碘的各种同位素。如图所示，电荷量相同的带正电的131I与127I从容器A下方的小孔S1进入加速电场(初速度不计)，经电场加速后从小孔S2射出，进入垂直纸面的匀强磁场中，最后打在照相底片D上。下列说法正确的是( )
A．磁场的方向垂直纸面向里
B．打在b处的是127I
C．127I在磁场中运动速度更大
D．131I在磁场中运动时间更长

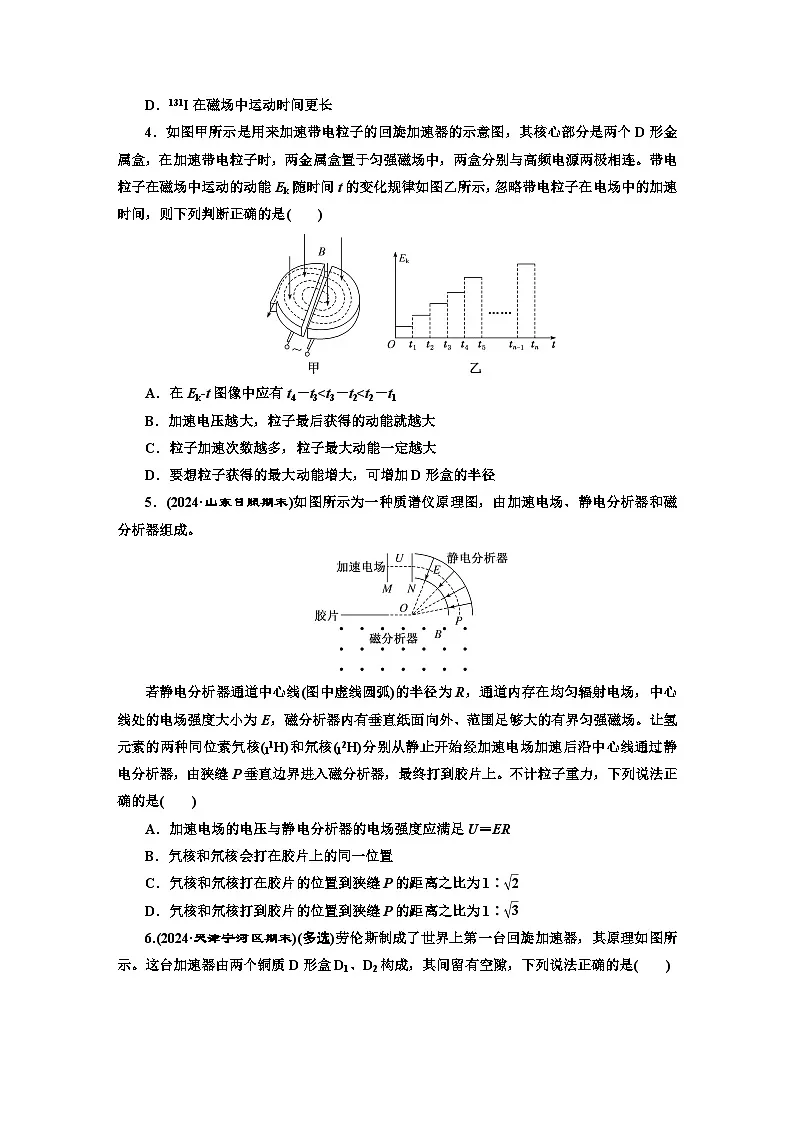

4．如图甲所示是用来加速带电粒子的回旋加速器的示意图，其核心部分是两个D形金属盒，在加速带电粒子时，两金属盒置于匀强磁场中，两盒分别与高频电源两极相连。带电粒子在磁场中运动的动能Ek随时间t的变化规律如图乙所示，忽略带电粒子在电场中的加速时间，则下列判断正确的是( )
A．在Ek­t图像中应有t4－t3
