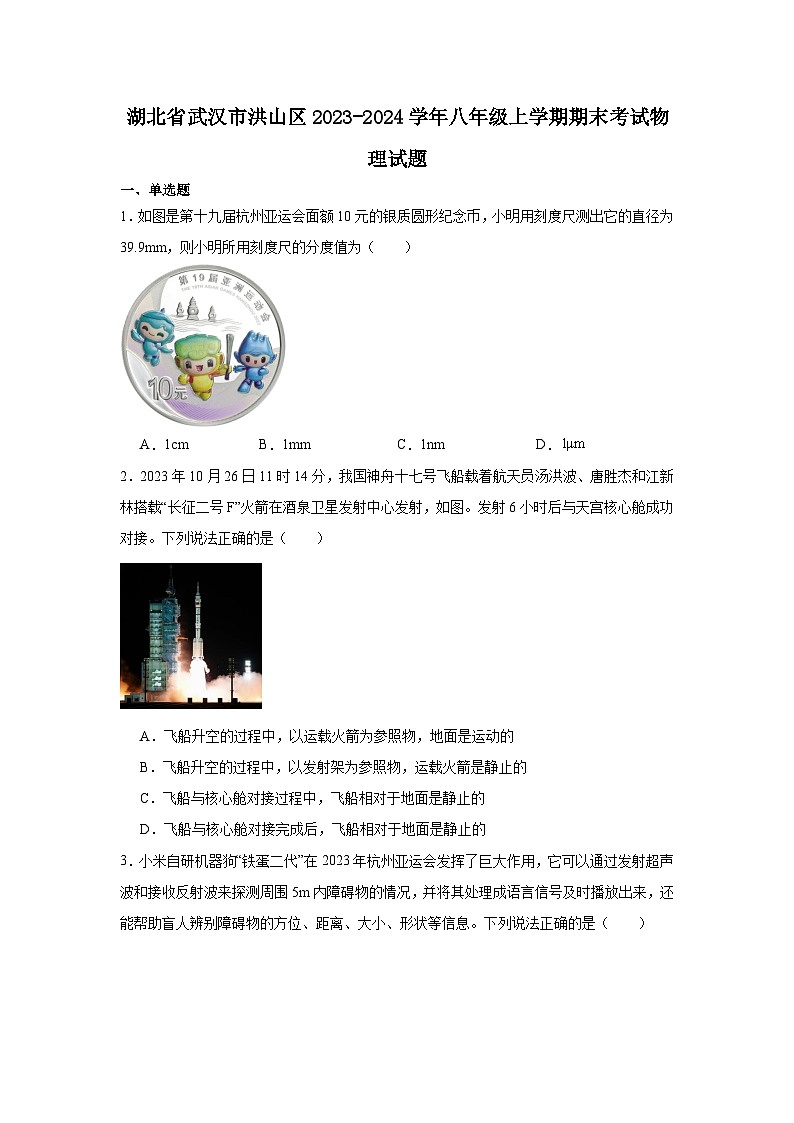

2023-2024武汉市洪山区八年级上学期期末考试物理试题

这是一份2023-2024武汉市洪山区八年级上学期期末考试物理试题，共21页。试卷主要包含了单选题，作图题，填空题，实验题，计算题，综合题等内容，欢迎下载使用。
1．如图是第十九届杭州亚运会面额10元的银质圆形纪念币，小明用刻度尺测出它的直径为39.9mm，则小明所用刻度尺的分度值为（ ）
A．1cmB．1mmC．1nmD．
2．2023年10月26日11时14分，我国神舟十七号飞船载着航天员汤洪波、唐胜杰和江新林搭载“长征二号F”火箭在酒泉卫星发射中心发射，如图。发射6小时后与天宫核心舱成功对接。下列说法正确的是（ ）

A．飞船升空的过程中，以运载火箭为参照物，地面是运动的
B．飞船升空的过程中，以发射架为参照物，运载火箭是静止的
C．飞船与核心舱对接过程中，飞船相对于地面是静止的
D．飞船与核心舱对接完成后，飞船相对于地面是静止的

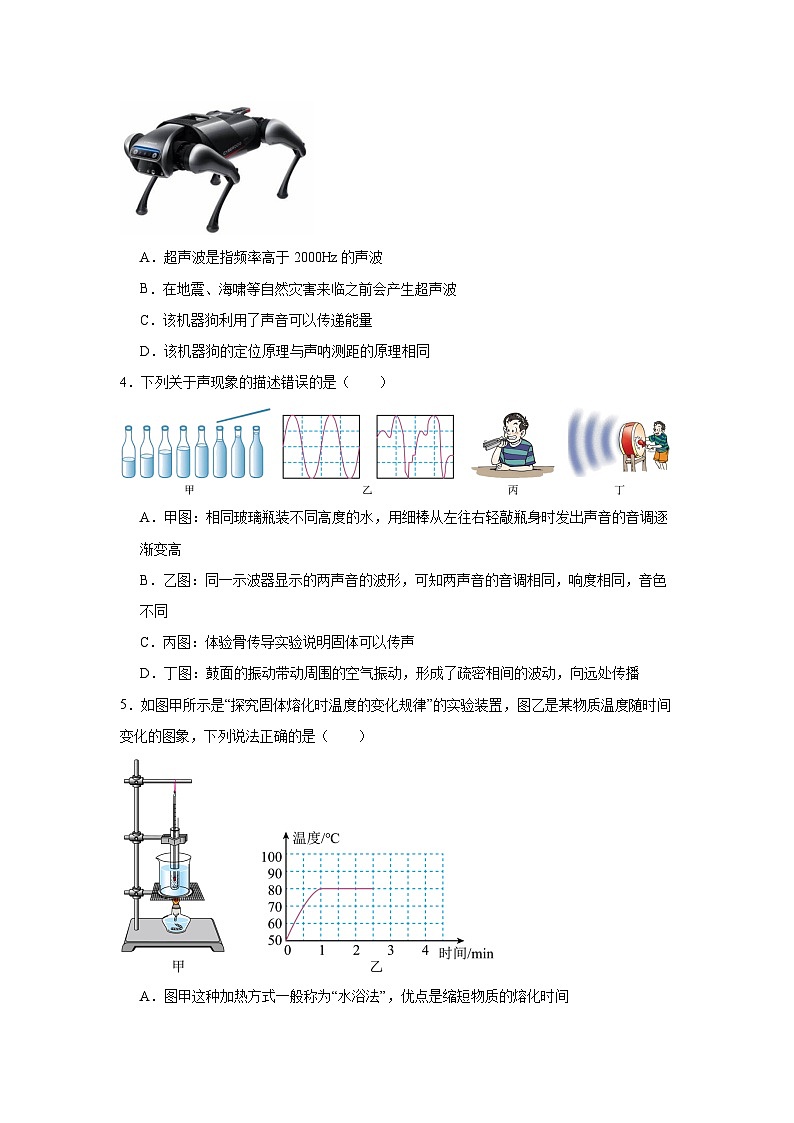

3．小米自研机器狗“铁蛋二代”在2023年杭州亚运会发挥了巨大作用，它可以通过发射超声波和接收反射波来探测周围5m内障碍物的情况，并将其处理成语言信号及时播放出来，还能帮助盲人辨别障碍物的方位、距离、大小、形状等信息。下列说法正确的是（ ）
A．超声波是指频率高于2000Hz的声波
B．在地震、海啸等自然灾害来临之前会产生超声波
C．该机器狗利用了声音可以传递能量
D．该机器狗的定位原理与声呐测距的原理相同
4．下列关于声现象的描述错误的是（ ）
A．甲图：相同玻璃瓶装不同高度的水，用细棒从左往右轻敲瓶身时发出声音的音调逐渐变高
B．乙图：同一示波器显示的两声音的波形，可知两声音的音调相同，响度相同，音色不同
C．丙图：体验骨传导实验说明固体可以传声
D．丁图：鼓面的振动带动周围的空气振动，形成了疏密相间的波动，向远处传播

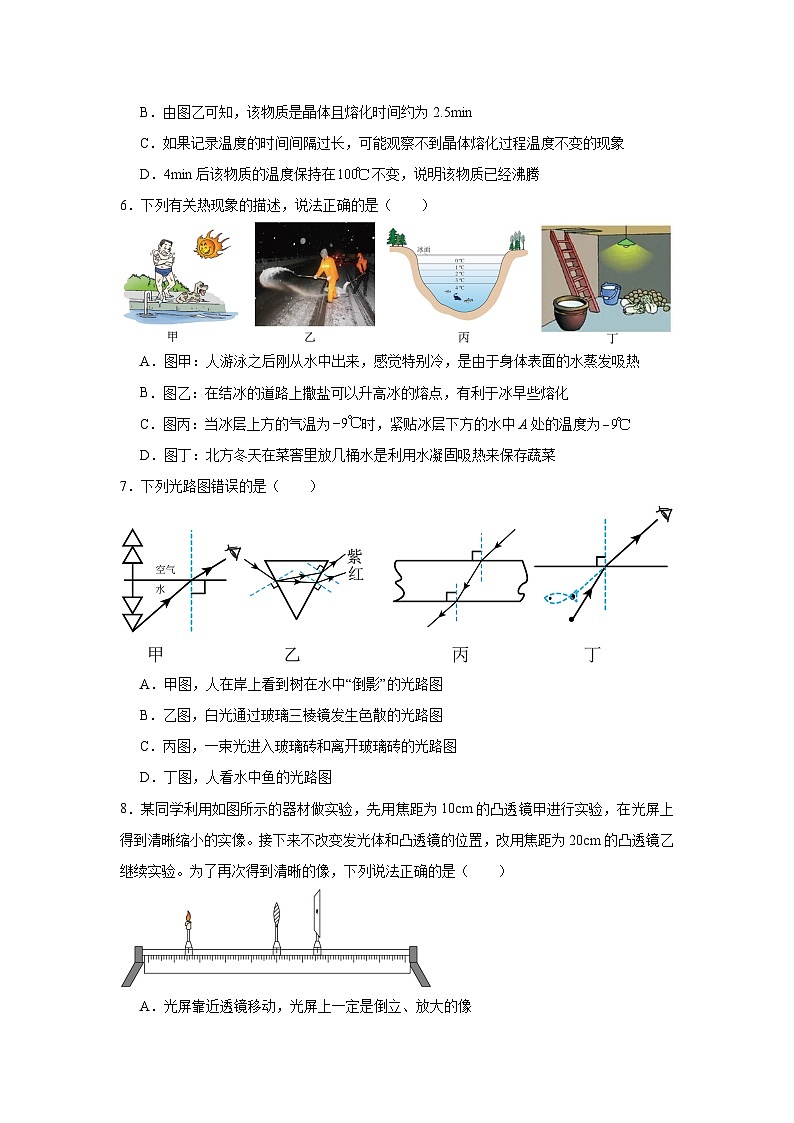

5．如图甲所示是“探究固体熔化时温度的变化规律”的实验装置，图乙是某物质温度随时间变化的图象，下列说法正确的是（ ）
A．图甲这种加热方式一般称为“水浴法”，优点是缩短物质的熔化时间
B．由图乙可知，该物质是晶体且熔化时间约为2.5min
C．如果记录温度的时间间隔过长，可能观察不到晶体熔化过程温度不变的现象
D．4min后该物质的温度保持在不变，说明该物质已经沸腾
6．下列有关热现象的描述，说法正确的是（ ）
A．图甲：人游泳之后刚从水中出来，感觉特别冷，是由于身体表面的水蒸发吸热
B．图乙：在结冰的道路上撒盐可以升高冰的熔点，有利于冰早些熔化
C．图丙：当冰层上方的气温为时，紧贴冰层下方的水中A处的温度为
D．图丁：北方冬天在菜窖里放几桶水是利用水凝固吸热来保存蔬菜
7．下列光路图错误的是（ ）
A．甲图，人在岸上看到树在水中“倒影”的光路图
B．乙图，白光通过玻璃三棱镜发生色散的光路图
C．丙图，一束光进入玻璃砖和离开玻璃砖的光路图
D．丁图，人看水中鱼的光路图
8．某同学利用如图所示的器材做实验，先用焦距为10cm的凸透镜甲进行实验，在光屏上得到清晰缩小的实像。接下来不改变发光体和凸透镜的位置，改用焦距为20cm的凸透镜乙继续实验。为了再次得到清晰的像，下列说法正确的是（ ）
A．光屏靠近透镜移动，光屏上一定是倒立、放大的像
B．光屏远离透镜移动，光屏上一定是倒立、放大的像
C．光屏靠近透镜移动，光屏上可能是倒立、缩小的像
D．光屏远离透镜移动，光屏上可能是倒立、缩小的像
9．2022年武汉市第39届金秋菊展如期开展，小红同学在首义广场菊展上拍摄了一张照片，如图所示，在拍摄过程中（ ）
A．影像传感器（相当于底片）上的像是倒立缩小的虚像
B．影像传感器和镜头的距离在二倍焦距外
C．若靠近菊花拍摄，影像传感器上成的像大小不变
D．若远离菊花拍摄，应缩短镜头和影像传感器的距离
10．下列估测中符合实际的是（ ）
A．为保证休息和睡眠，声音不能超过70dB
B．一本八年级上册物理课本的质量约为800g
C．紫外线在空气中的传播速度约为340m/s
D．一个中学生的体积约为
11．对于下列图中光学知识的描述正确的是（ ）
A．甲图，从圆形玻璃鱼缸侧面看金鱼时，看到的是放大的实像
B．乙图，放大镜观察物体时，物体在放大镜的一倍焦距之内
C．丙图，望远镜物镜成的是正立、缩小的虚像
D．丁图，书写投影仪的镜头相当于凹透镜
12．如图，显微镜能对微小物体进行高倍数放大，微小物体经过物镜成一个倒立放大的像，再经过目镜成一个正立放大的像，则显微镜的物镜、目镜分别与下列哪种光学器件的原理相同（ ）
A．投影仪；放大镜B．投影仪；投影仪
C．放大镜；放大镜D．放大镜；投影仪
13．如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A．透过水杯看到变“胖”的老鼠是虚像
B．装有水的圆柱形玻璃杯相当于一个凹透镜
C．将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D．将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
14．关于物质的密度，下列说法中正确的是（ ）
A．一瓶矿泉水喝掉一半后，剩下半瓶水的密度减为原来的一半
B．铜导线的密度比铝导线的密度大，则相同长度的铜导线的质量大于铝导线的质量
C．寒冬室外自来水管有时会冻裂，这是因为水结冰时密度变小体积变大所致
D．密度不同的两个物体，其质量一定不同
15．关于密度与社会生活，下列说法错误的是（ ）
A．通过对样品密度等信息的采集，可以鉴定牛奶、酒的品质
B．建造机床设备的底座时应该选择密度较小的材料，轻便且容易移动
C．航空器材常采用高强度、低密度的合金或新型合成材料
D．火灾逃离时需要弯腰甚至爬行，是因为燃烧产生的废气温度较高，密度较小
16．已知A、B两种不同物质的质量m和体积V的图象，如图所示，下列说法错误的是（ ）
A．水的图象应该位于区域Ⅱ
B．A、B两种物质按等体积混合，则混合物的密度为
C．A、B两种物质按的比例混合，则混合物的密度为
D．若用A、B两种物质分别制成质量相等的实心物体甲和乙，则甲、乙两物体的体积之比为1：4
二、作图题
17．请在甲图中画出戴帽小丑用眼B看到自己的帽尖A在平面镜中所成像的光路图（保留作图痕迹）；
18．请在图乙中画出这一条光线经凹透镜和烛焰发出的两条光线经凸透镜折射后的光路图。

三、填空题
19．在防范甲型流感疫情中，体温计发挥了重要作用，体温计是根据 的性质制成的。某次晨检中，小红测完体温后，体温计示数（如图所示）为 ，在体温计的玻璃泡上涂酒精消毒时正好遇上电风扇吹过来的风，此时体温计的示数将 （选填“不变”、“降低”或“升高”）。
20．如图所示是一束光在空气与玻璃的界面上同时发生反射和折射的光路图，已知。那么，入射光线是 ，界面是 ，反射角等于 ，折射光线在 选填“空气”或“玻璃”）中。
21．一个空心铜球的质量为8.9kg，体积为，这个铜球的密度为 ，铜球空心部分体积为 ，如果在空心部分充满水，球和水的总质量为 。
四、实验题
22．如图所示是“探究平面镜成像的特点”的实验装置图，在此实验中：
（1）实验中选取两支完全相同的蜡烛的目的是 ，用透明的玻璃板代替平面镜，主要是为了 ，实验室有厚度分别为6mm、5mm、4mm和2mm四块玻璃板，应选择 mm厚的玻璃板做实验；
（2）在实验过程中，把一支点燃的蜡烛放在玻璃板前，再将另一支 蜡烛（选填“点燃”或“不点燃”）放在玻璃板的后面来回移动，直到看上去跟前面的蜡烛的像完全重合，记录此时蜡烛A和B的位置。当蜡烛A逐渐向玻璃板靠近时，蜡烛A的像的大小将 （选填“变大”、“变小”或“不变”）；
（3）小丽将光屏放在蜡烛B的位置上，发现光屏上 （选填“能”或“不能”）承接到蜡烛A的像，这是因为 。
23．如图是小明“探究凸透镜成像规律”的实验装置。实验桌上有甲、乙、丙、丁四个凸透镜，焦距分别为5cm、10cm、15cm和20cm。小明选择了一个透镜进行如下实验：
（1）为了使像成在光屏的中央，在组装并调整实验器材时，需要使烛焰的中心、光屏的中心和凸透镜的光心在 。
（2）第一次实验中，小明将蜡烛、凸透镜、光屏放在如图所示的位置，在光屏上恰好得到了烛焰清晰的像，则他选择的凸透镜是 （选填“甲”、“乙”、“丙”或“丁”）；
（3）第二次实验中，小明将蜡烛移到了光具座的“35cm”刻度线处，若凸透镜在原位置固定不动，将光屏向右移动 cm，可以再次在光屏上得到清晰的像，此时成像规律与 （选填“照相机”、“投影仪”或“放大镜”）的成像原理相同；
（4）小明认真仔细的进行实验，得到如下表格中的实验数据：
分析数据可知：当物距时，像移动的速度 物体移动的速度（选填“大于”“小于”或“等于”）；当物距时，像距v应该在 cm范围内（选填“15~16”、“16~17”、“17~18”、“18~19”或“19~20”）。当物距为50.0cm，光屏到透镜的距离为14.0cm时，光屏上的像很模糊，在不移动物体、凸透镜和光屏的情况下，为了使光屏上的像变清晰，应该在凸透镜前方放置合适度数的 （选填“近视”或“远视”）眼镜。
24．小明用天平和量筒测量一个小石块的密度，实验步骤如下：
（1）把天平放在 上，将游码移至标尺 近，若发现指针指在如图甲所示的位置，小明应将天平右端的平衡螺母向 （选填“左”或“右”）调节，使大平平衡；
（2）小明将小石块放在天平的左盘向右盘加减砝码时，当放入质量最小的砝码，出现图乙所示的情形，接下来的操作是 ，天平再次平衡；天平再次平衡时，盘中的砝码和游码在标尺上的位置如图丙所示，则小石块的质量为 g；
（3）在量筒中倒入适量的水，水面到达的位置如图丁所示；将小石块用细线系好慢慢放入量筒，浸没于水中，一段时间后水面到达的位置如图戊所示。由此可以算出小石块的体积为 ，小石块的密度为 ；
（4）为了探究小石块是否吸水，将小石块从量筒中取出，擦干其表面的水，再次测量小石块的质量为66.4g，由此可知小石块吸水，那么小石块吸水前的密度应该为 。
五、计算题
25．“祝融号”火星车登陆火星表面，开展了为期90个火星日的巡视探测任务，实现了中国人首次火星探测。火星车遥操作团队在地球上遥控“祝融号”火星车巡视探测，遥控信号以光速传播。某段时间“祝融号”火星车沿如图所示路线行驶，在此过程中揭秘了火星乌托邦平原浅表分层结构，该研究成果被列为“2022年度中国科学十大进展”之首。“祝融号”火星车从着陆点O处出发，经过61天到达M处，行驶路程为585米；又经过23天，到达N处，行驶路程为304米。则：
（1）地球上的工程师发出的指令传到距离地球约3亿的“祝融号”大约需要时间多少秒？
（2）“祝融号”火星车从O处经M/处行驶到N处过程中的平均速度为多少米/天（结果保留一位小数）？

六、综合题
26．某一种新材料的问世及其应用，往往会引起人类社会的重大变革。我国研究人员一直致力于新材料气凝胶的研究并且取得了显著的成绩，浙江大学高分子系高超教授的课题组制备出了一种超轻气凝胶，它刷新了目前世界上“最轻”材料的纪录，这种被称为“全碳气凝胶”的固态材料密度为，约是空气密度的。如图甲所展示的“全碳气凝胶”材料，即使把它压在花蕊上也不会压坏花蕊。
（1）“全碳气凝胶”材料是“最轻”材料，这里的“最轻”实质是指它的 ；
（2）一块的“全碳气凝胶”的质量是 g；
（3）课本STS栏目中展示的沧州铁狮子，也被称作为“镇海吼”，如图乙所示，它是国宝级的文物，与历史书籍中记载的文殊菩萨的坐骑特征基本一致，具有极高的历史价值。它的高度可以达到5.47米，宽度达到2.9米，长度达到6.26米，质量约32吨。铸造材料的密度约。若采用“全碳气凝胶”制造一个同样的“镇海吼”，则需气凝胶的质量约 kg。
物距
50.0
35.0
30.0
20.0
19.0
18.0
17.0
16.0
15.0
14.0
像距
12.5
14.0
15.0
20.0
21.1
22.5
24.3
26.7
30.0
35.0
参考答案：
1．B
【详解】长度测量时，要估读到分度值的下一位，用刻度尺测出它的直径为39.9mm，所以刻度尺的分度值为1mm。
故选B。
2．A
【详解】A．飞船升空的过程中，以运载火箭为参照物，地面相对于运载火箭的位置发生了变化，地面是运动的，故A正确；
B．飞船升空的过程中，以发射架为参照物，运载火箭相对于发射架的位置发生了变化，运载火箭是运动的，故B错误，
C．飞船与核心舱对接过程中，飞船相对于地面的位置发生了变化，飞船是运动的，故C错误；
D．飞船与核心舱对接完成后，飞船相对于地面的位置是变化的，因此飞船是运动的，故D错误。
故选A。
3．D
【详解】A．振动频率高于20000Hz的声波是超声波，故A错误；
B．地震、海啸等自然灾害发生时，会产生振动频率低于20Hz的声音，是次声波，故B错误；
C．通过声音提醒人注意障碍物，是利用声音可以传递信息，故C错误；
D．该机器狗是利用回声定位来探测前方障碍物的，与声呐测距的原理相同，故D正确。
故选D。
4．A
【详解】A．8个相同玻璃瓶装不同高度的水，其质量越小，敲击时振动频率越快，发出声音的音调越高，用细棒从左往右轻敲瓶身时发出声音的音调逐渐变低，故A错误，符合题意；
B．由图可知，两种波形在相同时间内振动的次数相同，即频率相同、音调相同；同时偏离中线的幅度也相同，即振幅相同、响度相同，波的形状不同，音色不同，故B正确，不符合题意；
C．气体、液体、固体都可以传声，体验骨传导时，会发现固体的传声效果比空气好得多，故C正确，不符合题意；
D．声音是由物体的振动产生的，所以敲击鼓面，产生声音，声音在空气中传播时形成疏密相间的波形，向远处传播，我们把它叫做声波，故D正确，不符合题意。
故选A。
5．C
【详解】A．直接对试管加热，受热不均匀，温度变化过快，实验现象不易观察，图甲的加热方式为水浴法，好处是使物质受热均匀，温度变化较慢，物质的熔化时间较长，故A错误；
B．晶体熔化时的特点吸热温度保持不变，这个不变的温度叫熔点，从图乙中可知，此物质为晶体，图中1~2.5min为熔化过程，使用熔化时间为1.5min，故B错误；
C．由于晶体较少，熔化时间较短，如果记录温度的时间间隔过长，可能观察不到晶体熔化过程温度不变的现象，故C正确；
D．由于烧杯中水的沸点为100℃，4min后该物质的温度保持在100℃不变，是该物质的温度等于水的温度，故D错误。
故选C。
6．A
【详解】A．人游泳之后刚从水中出来，水蒸发要从身体上吸热，所以感到冷，故A正确；
B．寒冷的冬季，在结冰的道路上撒盐，在其它条件相同时，在冰中掺入杂质，使冰的熔点降低，使冰在0℃以下熔化，有利于冰早些熔化，故B错误；
C．当冰面上方的气温为-9℃时，紧贴冰面下方的水中A点处是冰水混合物，温度为0℃，故C错误；
D．北方的冬天，在菜窖里放几桶水，是为了利用水凝固会放热，避免冻坏蔬菜，故D错误。
故选A。
7．A
【详解】A．人在岸上看到树在水中“倒影”，是平面镜成像，是由光的反射形成的，故A错误，符合题意。
B．由于白光经过三棱镜折射后，被分为七种色光，是光的色散现象，其中红光的折射角大于紫光的折射角，故B正确，不符合题意；
C．光从空气斜射入玻璃中，折射角小于入射角；光从玻璃斜射入空气中，折射角大于入射角，最终折射光线与原入射光线平行，故C正确，不符合题意；
D．光从水斜射入空气中，折射角大于入射角，所以折射角远离法线，人看到的鱼比实际位置高，故D正确，不符合题意。
故选A。
8．D
【详解】探究凸透镜成像规律时，由“先用焦距为10cm的透镜甲进行实验，在光屏上得到清晰缩小的实像”可知，此时u>2f；当改用焦距为20cm的透镜乙继续实验，若不改变发光体和凸透镜的位置，则相当于减小了物距，根据“凸透镜成实像时，物近像远像变大”可知，要在光屏上成清晰的像，光屏应远离透镜移动，此时的像变大；由于不确定现在物距与二倍焦距的关系，所以可能成倒立、放大的实像，也可能成倒立、缩小的实像，故D符合题意，ABC不符合题意。
故选D。
9．D
【详解】A．小红同学是用照相机拍摄的照片，而影像传感器相当于底片，即光屏，根据照相机的原理，这是成倒立、缩小的实像，故A不符合题意；
B．影像传感器相当于底片，成倒立、缩小的实像，根据凸透镜的成像规律，像距是大于一倍焦距，小于两倍焦距，而影像传感器和镜头的距离为像距，故B不符合题意；
C．若靠近菊花拍摄，即镜头靠近物体，根据凸透镜的动态成像规律，物近像远像变大，可知，影像传感器上成的像是变大的，故C不符合题意；
D．若远离菊花拍摄，即镜头远离物体，根据凸透镜的动态成像规律，物远像近像变小，可知，像距要变小，即应缩短镜头和影像传感器的距离，故D符合题意。
故选D。
10．D
【详解】A．为了保证休息和睡眠，声音不能超过40dB，故A不符合题意；
B．一个苹果的质量约为150g，一本八年级上册物理课本的质量约等于两个苹果的质量，约为300g，故B不符合题意；
C．光在空气中传播的速度是3×108m/s，紫外线是不可见光，所以紫外线在空气中的传播速度约为3×108m/s，故C不符合题意；
D．中学生的质量约为50kg，人体的密度和水的密度接近，所以中学生的体积
故D符合题意。
故选D。
11．B
【详解】A．从球形鱼缸侧面看金鱼时感觉变大了，这是因为在鱼和鱼缸侧壁之间形成了水凸透镜，鱼在水凸透镜的一倍焦距以内，成正立、放大的虚像，故A错误；
B．放大镜是一个凸透镜，用放大镜观察物体时，要观察到正立放大的虚像，由凸透镜成像的规律可知，物体应处于凸透镜的焦点以内，故B正确；
C．使用望远镜时，物体到物镜的距离大于物镜的2倍焦距，所以望远镜的物镜成倒立、缩小的实像，目镜是放大镜，把物镜成的像放大，故C错误；
D．投影仪的镜头是凸透镜，成倒立、放大的实像，利用了凸透镜成像，故D错误。
故选B。
12．A
【详解】显微镜的物镜焦距短，放在载物台上的物体在物镜的一倍焦距和二倍焦距之间，通过物镜成倒立、放大的实像，与投影仪的成像原理相同；显微镜通过物镜成倒立、放大的实像，这个实像位于目镜的焦点之内，通过目镜成正立、放大的虚像，与放大镜的成像原理相同，故A符合题意，BCD不符合题意。
故选A。
13．D
【详解】AB．圆柱形玻璃杯装有水后，形成一个中间厚边缘薄的凸透镜，由图可知此时透过水杯看到变“胖”的老鼠是倒立、放大的实像，故AB错误；
C．将漫画逐渐靠近水杯，即物距减小，而当物距小于焦距时，成正立、放大的虚像，透过水杯看到的老鼠始终是向右跑的，故C错误；
D．将漫画离水杯远一些，即物距变大，像距变小，像变小，则透过水杯看到的老鼠会变“瘦”一些，故D正确。
故选D。
14．C
【详解】A．密度是物质的一种属性，与物体的质量无关。一瓶矿泉水喝掉一半后，剩下半瓶水的密度不变，故A错误；
B．由于导线的横截面积不确定，所以铜导线的密度比铝导线的密度大，则相同长度的铜导线的质量和铝导线的质量不能比较，故B错误；
C．由于冰的密度小于水的密度，所以水结冰时，密度变小，体积变大，故寒冬室外自来水管结冰，有时会冻裂，故C正确；
D．密度不同的两个物体，由于体积不确定，所以其质量可能相同，故D错误。
故选C。
15．B
【详解】A．测量牛奶、酒精等物质的密度是检验其产品好坏的重要参数，故A正确，不符合题意；
B．建造机床设备的底座时需要用坚固、密度大的材料制成，故B错误，符合题意；
C．空器材需要质量小、强度高，要减小航空器材的质量，在体积一定时，需要减小材料的密度，常采用高强度、低密度的合金或新型合成材料，故C正确，不符合题意；
D．火灾逃离时需要弯腰甚至爬行，是因为燃烧产生的废气温度较高，密度较小，有毒气体漂浮在房间的上方，故D正确，不符合题意。
故选B。
16．C
【详解】A．由图可知，A，B的密度为
因
故水的图象应该位于区域Ⅱ，故A正确，不符合题意；
B．A、B两种物质按等体积混合，则
故B正确，不符合题意；
C．A、B两种物质按的比例混合，则
故C错误，符合题意；
D．由题意
故D正确，不符合题意。
故选C。
17．
【详解】根据平面镜成像，作出A关于平面镜对称的点，连接A与，与平面镜相交的点即为入射点，入射点到B的光线即为反射光线，A与入射点的连线即为入射光线，如图：
18．
【详解】（1）平行于主光轴的光线经凹透镜折射后被发散，反向延长折射光线会过虚焦点，如下图所示：

（2）两个焦点的中心为凸透镜光心的位置，过光心做出凸透镜，平行于主光轴的光线经凸透镜折射后将过焦点，通过光心的光线经凸透镜折射后方向不变，如下图所示：

19． 液体的热胀冷缩 37.2 不变
【详解】[1]体温计的液泡中装的是水银，它是利用水银热胀冷缩的性质制成的。
[2]图中体温计的分度值为0.1℃，其示数为37.2℃。
[3]由于体温计的下端有毛细管，阻止上升的液柱下降，所以在体温计的玻璃泡上涂酒精消毒时正好遇上电风扇吹过来的风，体温计中的液柱不会降低，故此时体温计的示数将不变。
20． CO PQ 空气
【详解】[1][2][3]由光的反射定理可知，反射角等于入射角，由图可知
因为，那么CO和AO有一条为入射光线，又因为折射光线和入射光线分居法线两侧，所以OB折射光线，CO为入射光线，PQ为界面，反射角等于。
[4]经过分析可知，MN为法线，由图可知，入射角小于折射角，根据光从水中或玻璃中倾斜射入空气中时，入射角小于折射角可知，折射光线在空气中。
21． 4.45 1000 9.9
【详解】[1]空心铜球的质量为8.9kg，体积为2000cm3，则铜球的密度
[2]铜球实心部分的体积
铜球空心部分的体积
V空=V球-V实=2000cm3-1000cm3=1000cm3
[3]注入水的质量
m水=ρ水V空=1g/cm3×1000cm3=1000g
球的总质量
m=m铜+m水=8.9kg+1000g=9.9kg
22． 便于比较像与物的大小关系 便于确定像的位置 2 不点燃 不变 不能 平面镜所成的像是虚像，光屏不能承接
【详解】（1）[1]实验中选取两支完全相同的蜡烛，让其中一只蜡烛与另一只蜡烛的像完全重合，来比较像与物的大小关系，所以实验中选取两支完全相同的蜡烛的目的是便于比较像与物的大小关系。
[2]透明玻璃板既能透光又能反射光使物体成像，能看到前面物体在玻璃板后面成的像，也能看到玻璃板后面的物体，便于确定像的位置。
[3]用透明玻璃板代替平面镜，是因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，故选2mm厚的透明玻璃板。
（2）[4]在实验过程中，把一支点燃的蜡烛放在玻璃板前，为了使玻璃板上成的像更清晰，便于观察，应将另一支不点燃的蜡烛放在玻璃板的后面来回移动，直到看上去跟前面的蜡烛的像完全重合。
[5]由平面镜成像的特点可知，平面镜所成的像和物体大小相等，所以将蜡烛A靠近玻璃板，所成像的大小将不变。
（3）[6][7]由平面镜成像的特点可知，平面镜所成的像是反射光线反向延长线会聚而成的虚像，所以移去蜡烛B，在其位置上竖立光屏，在光屏上不能承接到蜡烛A的像。
23． 同一高度 乙 15 投影仪 小于 16-17 近视
【详解】
（1）[1]为了使像成在光屏的中央，在组装并调整实验器材时，需要使烛焰的中心、光屏的中心和凸透镜的光心在同一高度，即在凸透镜的主光轴上。
（2）[2]由题可知，物距大于像距，成倒立缩小的实像，且像距大于一倍焦距小于二倍焦距，由图可知
解得
则他选择的凸透镜是乙。
（3）[3][4]由表格数据可知，小明将蜡烛移到了光具座的35cm刻度线处，物距为15cm，此时像距在30cm处，若凸透镜在原位置固定不动，将光屏向右移动15cm，此时成倒立放大的实像，成像规律与投影仪的成像原理相同。
（4）[5][6]分析数据可知：当物距时，像移动的速度小于物体移动的速度。由于光路可逆，当物距时，像距v的范围，与像距，物距的范围一致，当像距在24.3-26.7cm时，物距为16-17cm，所以当物距为24.3-26.7cm时，像距为16-17cm。
[7]当物距为50.0cm，像距离为12.5cm，要想光屏到透镜的距离为14.0cm时在光屏上成清晰的像，可以使光线在进入透镜之前发散一些，可以前面放置一个凹透镜即近视镜。
24． 水平桌面 零刻线 右 取下最小砝码，（向右）移动游码 62.4 20 3.12
【详解】（1）[1][2][3]使用天平时，先把天平放在水平桌面上，然后将游码移至标尺的零刻度线处；由图甲可知，指针偏向分度盘左侧，因此要向右移动平衡螺母，直到指针指在分度盘的中间。
（2）[4] [5]测量过程中，指针偏向分度盘中线右侧，说明右盘中砝码总质量大于物体质量，应取下最小的砝码，向右移动游码使横梁恢复平衡；小石块的质量为
m=50g+10g+2.4g=62.4g
（4）[6]由图丙可知，水的体积是20mL，由图丁可知，水和小石块的体积是40mL，小石块的体积为
V=40mL-20mL=20mL=20cm3
[7]小石块的密度为
[8]吸水的质量
m水=66.4g-62.4g=4g
吸水的体积
石块的体积
V石=V+V水=20cm3+4cm3=24cm3
小石块密度
25．（1）；（2）
【详解】
解：（1）遥控指令传到“祝融号”的时间大约为
（2）“祝融号”从O经M行驶到N的过程中的平均速度为
答：（1）地球上的工程师发出的指令传到距离地球约3亿的“祝融号”大约需要时间秒；
（2）“祝融号”火星车从O处经M/处行驶到N处过程中的平均速度为米/天。
26． 密度小
【详解】
（1）[1]这里“最轻”是指体积相同时，质量最小，所以这里的“最轻”实质是指它的密度小。
（2）[2]的“全碳气凝胶”的质量
（3）[3]沧州铁狮子的铸造材料的体积
“全碳气凝胶”制造“镇海吼”，所需气凝胶的质量
