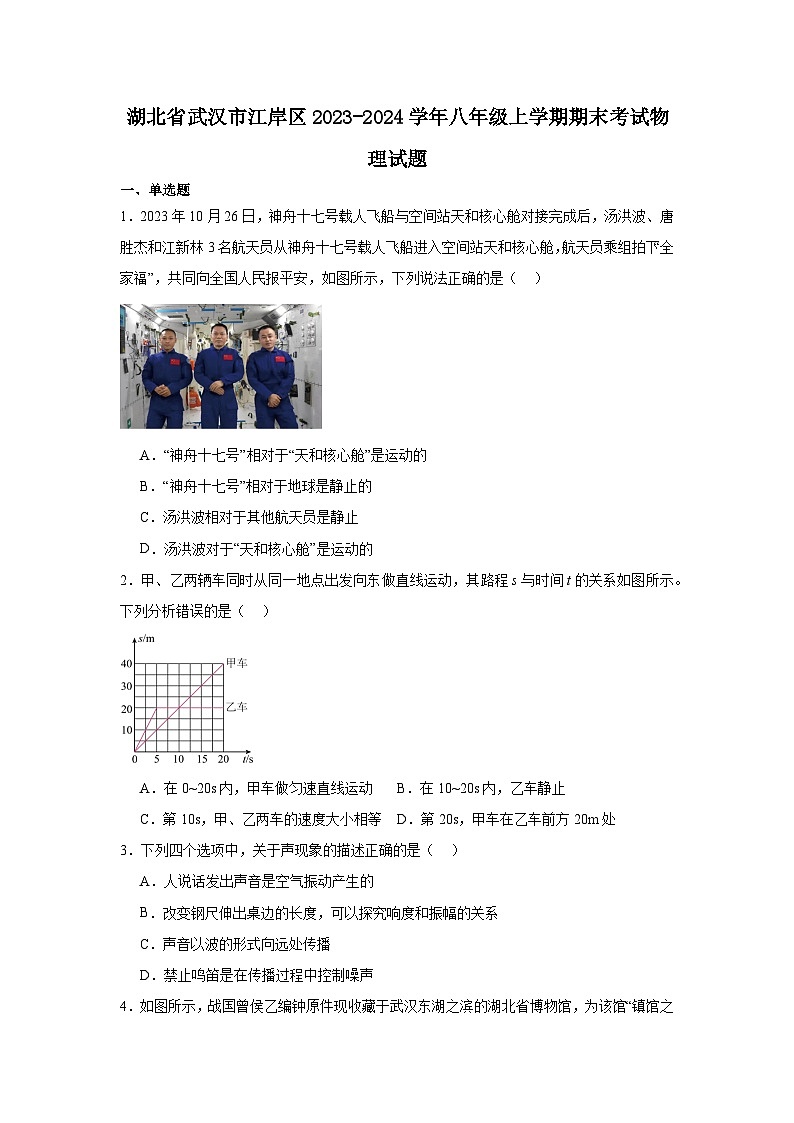

2023-2024武汉市江岸区八年级上学期期末考试物理试题

这是一份2023-2024武汉市江岸区八年级上学期期末考试物理试题，共21页。试卷主要包含了单选题，填空题，实验题，综合题等内容，欢迎下载使用。
1．2023年10月26日，神舟十七号载人飞船与空间站天和核心舱对接完成后，汤洪波、唐胜杰和江新林3名航天员从神舟十七号载人飞船进入空间站天和核心舱，航天员乘组拍下“全家福”，共同向全国人民报平安，如图所示，下列说法正确的是（ ）
A．“神舟十七号”相对于“天和核心舱”是运动的
B．“神舟十七号”相对于地球是静止的
C．汤洪波相对于其他航天员是静止
D．汤洪波对于“天和核心舱”是运动的
2．甲、乙两辆车同时从同一地点出发向东做直线运动，其路程s与时间t的关系如图所示。下列分析错误的是（ ）
A．在0~20s内，甲车做匀速直线运动B．在10~20s内，乙车静止
C．第10s，甲、乙两车的速度大小相等D．第20s，甲车在乙车前方20m处
3．下列四个选项中，关于声现象的描述正确的是（ ）
A．人说话发出声音是空气振动产生的
B．改变钢尺伸出桌边的长度，可以探究响度和振幅的关系
C．声音以波的形式向远处传播
D．禁止鸣笛是在传播过程中控制噪声

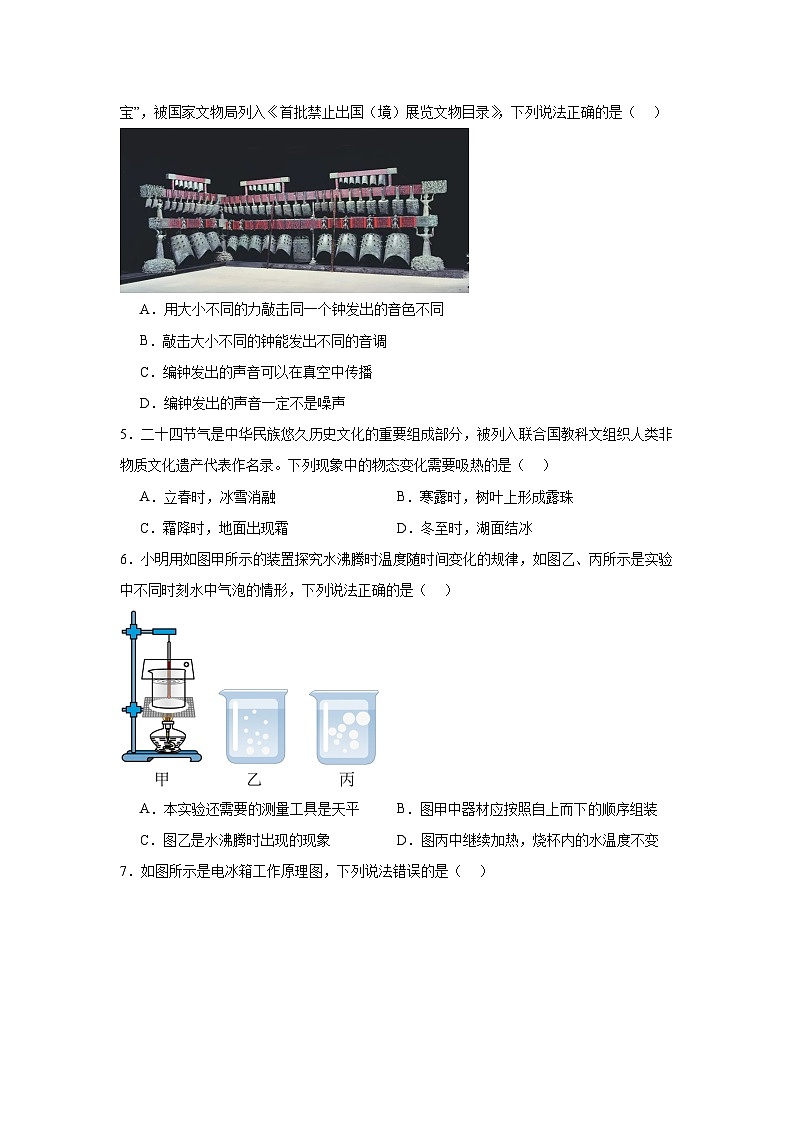

4．如图所示，战国曾侯乙编钟原件现收藏于武汉东湖之滨的湖北省博物馆，为该馆“镇馆之宝”，被国家文物局列入《首批禁止出国（境）展览文物目录》，下列说法正确的是（ ）
A．用大小不同的力敲击同一个钟发出的音色不同
B．敲击大小不同的钟能发出不同的音调
C．编钟发出的声音可以在真空中传播
D．编钟发出的声音一定不是噪声
5．二十四节气是中华民族悠久历史文化的重要组成部分，被列入联合国教科文组织人类非物质文化遗产代表作名录。下列现象中的物态变化需要吸热的是（ ）
A．立春时，冰雪消融B．寒露时，树叶上形成露珠
C．霜降时，地面出现霜D．冬至时，湖面结冰
6．小明用如图甲所示的装置探究水沸腾时温度随时间变化的规律，如图乙、丙所示是实验中不同时刻水中气泡的情形，下列说法正确的是（ ）
A．本实验还需要的测量工具是天平B．图甲中器材应按照自上而下的顺序组装
C．图乙是水沸腾时出现的现象D．图丙中继续加热，烧杯内的水温度不变

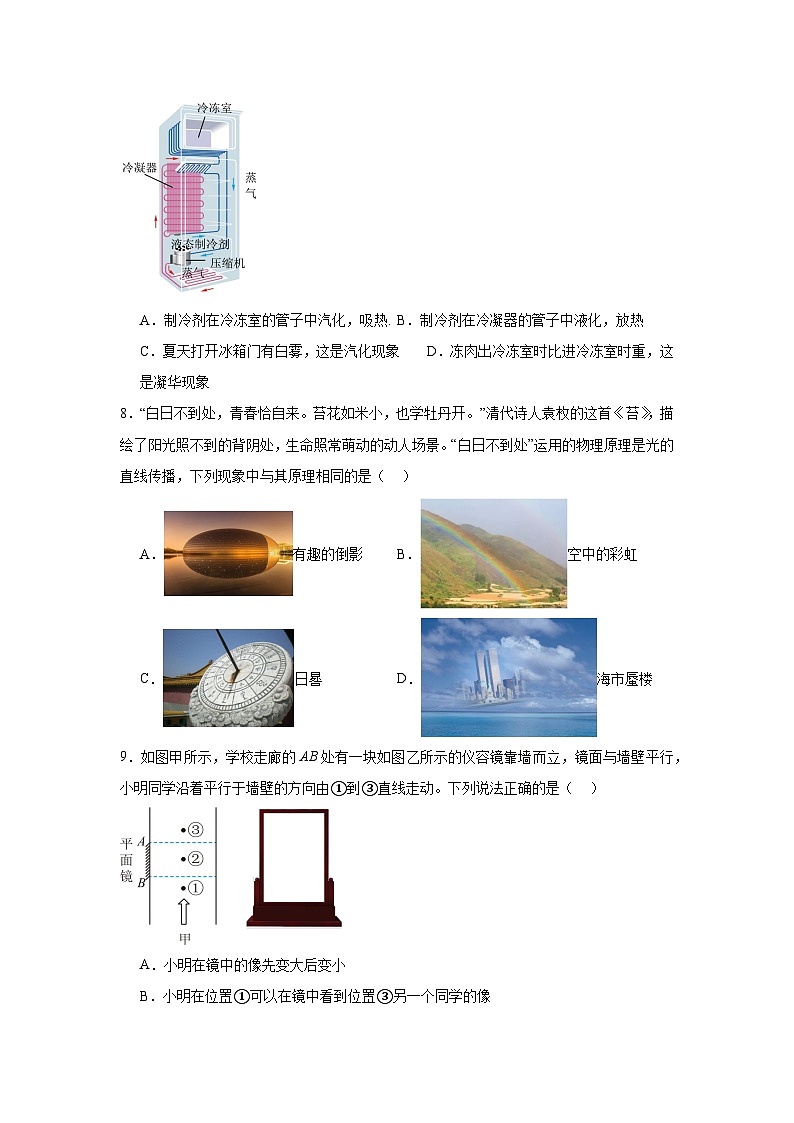

7．如图所示是电冰箱工作原理图，下列说法错误的是（ ）

A．制冷剂在冷冻室的管子中汽化，吸热.B．制冷剂在冷凝器的管子中液化，放热
C．夏天打开冰箱门有白雾，这是汽化现象D．冻肉出冷冻室时比进冷冻室时重，这是凝华现象
8．“白日不到处，青春恰自来。苔花如米小，也学牡丹开。”清代诗人袁枚的这首《苔》，描绘了阳光照不到的背阴处，生命照常萌动的动人场景。“白日不到处”运用的物理原理是光的直线传播，下列现象中与其原理相同的是（ ）
A．有趣的倒影B．空中的彩虹
C．日晷D．海市蜃楼
9．如图甲所示，学校走廊的AB处有一块如图乙所示的仪容镜靠墙而立，镜面与墙壁平行，小明同学沿着平行于墙壁的方向由①到③直线走动。下列说法正确的是（ ）
A．小明在镜中的像先变大后变小
B．小明在位置①可以在镜中看到位置③另一个同学的像
C．在平面镜后放一不透明木板，小明在位置②看不到自己的像
D．小明在位置①②③，都可以在镜中看到自己的像
10．某同学用如图所示的装置探究光的反射定律，下列说法正确的是（ ）

A．图甲中反射角大小为55°
B．图甲中入射角增大10°，反时角将增大10°
C．图乙中将纸板NOF向后折叠，反射光线会消失
D．我们能在纸板上看到光线，是因为光在纸板上发生了镜面反射
11．如图所示，红外线感应水龙头无需人体直接接触，当手伸近感应窗前的感应区域时，机器自动出水；当手离开感应区域时，机器自动关水，这样可以有效防止细菌交叉感染。下列没有利用红外线工作的是（ ）
A．验钞机B．测温枪C．电视遥控器D．人体“热谱图”
12．汽车停在露天停车场，若把装满水的矿泉水瓶留在车内，太阳光通过矿泉水瓶后可能把汽车内的易燃物引燃，如图所示。这是因为此时装满水的矿泉水瓶相当于一个_____，对光线具有_______作用

A．凸透镜，发散B．凸透镜，会聚C．凹透镜，会聚D．凹透镜，发散
13．如图所示是来自远处某点的光进入该同学眼睛的情况，该同学眼睛是（ ）
A．近视眼，需佩戴凹透镜矫正B．近视眼，需佩戴凸透镜矫正
C．远视眼，需佩戴凹透镜矫正D．远视眼，需佩戴凸透镜矫正
14．把投影仪上的平面镜（反光镜）取下，投影片放到载物台上。调节镜头，在天花板上就能得到投影片上图案清晰的像，如图所示，下列说法错误的是（ ）
A．投影仪的镜头相当于一个凸透镜，平面镜的作用是改变光的传播路径
B．投影片到镜头的距离大于镜头的焦距
C．屏幕上成的是倒立、放大的实像
D．镜头远离投影片，适当调整投影仪的位置，可以成更大的像
15．下列估测数据最接近实际的是（ ）
A．一名普通中学生的质量约50kgB．一名普通中学生走一步的距离约2m
C．课间眼保健操的时间约10minD．1000m长跑的平均速度约10m/s
16．下列关于密度的说法错误的是（ ）
A．发生火灾时人应贴近地面离开，是因为燃烧后产生的高温有毒气体密度较小
B．将橡皮膜封口的空锥形瓶放入热水中，橡皮膜向外凸起，瓶内气体密度不变
C．拍摄影视剧山体坍塌画面时，一般选用密度较小的泡沫假山，这样不会砸伤演员
D．坚若磐石的机床底座常采用比较坚固且密度大的材料制成
17．如图甲所示为水的密度随温度变化的图象，如图乙所示为用小瓶、橡皮塞、细玻璃管和水自制的温度计。下列说法正确的是（ ）
A．在0℃~4℃之间，水的密度随温度升高而变小
B．小瓶内水的温度4℃时，水的体积最大
C．小瓶内水的温度从0℃上升到10℃的过程中，水的质量先变大后变小
D．小瓶内水的温度从0℃上升到10℃的过程中，细管中水柱先下降后上升
18．如图所示，水平操作台上有两个实心圆柱体A、B，高度hA=hB，现因工艺需要，工人需要在两物体上部沿水平方向分别切去一部分，使剩余部分的质量相等。若两圆柱体质量mA：mB=2：1，底面积SA：SB=4：1，下列说法正确的是（ ）
A．圆柱体A、B密度之比
B．剩余部分的高度之比hA：hB=1：4
C．A切去部分的质量可能小于B切去部分的质量
D．A切去部分的高度一定大于B切去部分的高度
二、填空题
19．人们广泛使用医用酒精进行消毒，医用酒精是由无水酒精和水混合而成的。如图所示是小明在药店买的一瓶浓度为75%、体积为100mL的医用酒精。浓度指无水酒精的体积在医用酒精总体积中所占的百分比。已知无水酒精的密度为0.8g/cm3。
（1）医用酒精喷洒到被消毒的物体表面，过了一会儿就“消失”了，这是因为医用酒精发生了 （填物态变化名称）现象；
（2）这瓶医用酒精的体积是100mL，合 cm3；
（3）这瓶医用酒精中含有无水酒精的质量是 g。
三、实验题
20．如图所示的装置测量物体的平均速度。
（1）本实验的原理是 ；
（2）实验时应使斜面的坡度较缓，目的是便于测量 （填“路程”或“时间”）；
（3）某小组将实验数据记录在表格中。
若全程的平均速度为v1，上半段的平均速度为v2，下半段的平均速度为v3，由表中数据可知，v3= m/s，v1、v2、v3的大小关系为 ；
（4）不同小组分别用同样的器材实验，发现测量的小车全程的平均速度不一样，你认为可能的原因是 （填标号）；
A．斜面倾斜程度不一样 B．小车运动的路程不一样 C．实验时计时有误差
21．学习小组用如图甲所示的装置探究某物质熔化时温度随时间变化的规律。

（1）将物质放入试管中隔水加热，并用搅拌器搅拌的目的是使物质 ；
（2）实验中，在记录加热时间和物质温度的同时，还要观察物质的 ；
（3）某时刻温度计的示数如图乙所示，其示数是 ℃；
（4）分析图丙可知，该物质熔化过程中温度 （填“升高”、“不变”或“降低”），根据这个特征可以判断该物质是一种 （填“晶体”或“非晶体”）；
（5）在北方的冬天，为了很好的保存蔬菜，人们常会在菜窖里放几桶水，这样可以利用水结冰时 使窖内的温度不会太低。
22．小月利用如图甲所示的装置探究平面镜成像的特点，AB是两只外形相同的蜡烛。
（1）选择较薄的玻璃板代替平面镜，并将其竖立在一张纸上，把点燃的蜡烛A放在玻璃板的前面，在玻璃板前面观察蜡烛A经玻璃板 （填“反射”或“折射”）所成像；在玻璃板后面小心地移动蜡烛B，直到与蜡烛A的像完全重合，这说明像与物的 ，此时蜡烛B所在的位置就是蜡烛A的像的位置；
（2）移动点燃的蜡烛A，重做实验，目的是 ；
（3）如图乙所示，小月把三个字母模型分别竖立在玻璃板的前面，研究像与物的左右位置关系，选用字母模型 （填“C”“A”或“T”）效果最好；
（4）一束光射向一块玻璃砖，并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）( )。
23．在探究凸透镜成像规律时，将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离使烛焰在光屏上成清晰的像，分别测出物距u和像距v，实验数据如表所示。
（1）如图所示，若此时在光屏上有清晰的像，则像的性质是 （填“倒立”或“正立”） （填“放大”“缩小”或“等大”）的实像。日常生活中的 （填“照相机”“投影仪”或“放大镜”）是由该成像规律制成的；
（2）由实验数据可知，凸透镜的焦距为 cm；
（3）从第1次实验到第5次实验，成在光屏上的像逐渐 （填“变大”或“变小”）；
（4）第5次实验后，保持蜡烛、透镜和光屏位置不变，仅用凸透镜乙替换凸透镜甲，此时光屏上的像变得模糊，向左移动蜡烛，可在光屏上再一次得到烛焰清晰的像，这说明凸透镜乙的焦距 （填“大于”、“等于”或“小于”）凸透镜甲的焦距；
（5）找一个圆柱形的玻璃杯，在玻璃杯后面的白纸上画一个水平向右的箭头，向玻璃杯中注水至箭头以上，将白纸由靠近玻璃杯的位置向远处慢慢地移动，透过玻璃杯看到纸上的“箭头”出现的先后顺序是 ；
（6）如图所示，S'是来自发光点S的光通过凸透镜会聚而成的像，请通过作图确定凸透镜左侧焦点的位置，并用F标识。( )
24．小明用天平和量筒测量盐水的密度：
（1）将天平放在 桌面上，把 放到标尺左端的零刻度线处，指针位置如图甲所示，应向 （填“左”或“右”）调节平衡螺母，直至天平平衡；
（2）往烧杯中倒入适量盐水，测得烧杯和盐水的质量m1=105.2g；
（3）把烧杯中部分盐水侧入量筒，如图乙所示，读出量筒中盐水的体积V；
（4）如图丙所示，测出烧杯和剩余盐水的质量m2= ；
（5）计算出盐水的密度ρ= kg/m3；
（6）现有一个装有某液体的烧杯，其总质量为m0，用一个量筒和天平测量该烧杯中液体的密度，将该烧杯内部分液体倒入量筒并测出量筒中液体的体积V，再用天平称量该烧杯和剩余液体的质量m，量筒中液体不倒出，继续将烧杯内部液体倒入量筒，多次重复上述操作，部分实验数据记录如表格所示，则该烧杯内液体的密度为 g/cm3，m0= g。
四、综合题
25．如图所示为针对城市高层消防需要设计的某款拉水带喷水型消防无人机，该无人机装载在消防车上，通过特制消防水带与消防车水罐连接，可挂载消防水带快速启动升空，进行高空喷水灭火作业，能很好地保护灭火人员的人身安全。该无人机装有声呐装置和各种传感器，可协助控制无人机稳定悬停和飞行。
（1）控制无人机悬停在不同高度的声呐装置可发出和接收 （填“超声波”“次声波”或“声音”）。若无人机某次悬停在空中，利用声呐装置竖直向下发出信号，0.2s后接收到反射回来的信号，则此时无人机悬停的高度是多少米？( )
（2）若消防水带出口流量为780L/min，某次灭火喷水作业30min，则共喷水多吨？( )
（3）无人机总质量30kg，其旋翼和支架采用碳纤维材料，坚韧轻盈，其质量占总质量的5%，若只将制作旋翼和支架的材料替换为某钢材，在不改变其设计结构和尺寸的情况下，无人机总质量将增加21%，钢材密度取，则此无人机采用的碳纤维密度是多少？( )
路程/cm
s1=80.0
s2=40.0
时间/s
t1=5
t2=3
实验次数
1
2
3
4
5
物距u/cm
30
25
20
17
15
像距v/cm
15
17
20
25
30
V/mL
...
10
20
30
m/g
80
65
50
...
参考答案：
1．C
【详解】A．神舟十七号与天和核心舱相对没有位置变化，所以相对是静止的，故A错误；
B．神舟十七号相对地球有位置变化，是运动的，故B错误；
C．三位航天员在拍照时，相对没有位置变化，汤洪波相对其他航天员是静止的，故C正确；
D．汤洪波是在天和核心舱中，相对天和核心舱无位置变化，是静止的，故D错误。
故选C。
2．C
【详解】A．由图像可知，甲的s-t关系图像为正比例函数，即在第0~20s时，甲车做匀速直线运动，故A正确，不符合题意；
B．由图像可知，0～5s内，乙车的s-t关系图像为正比例函数，即做匀速直线运动，在5~20s内，乙车时间增加，路程不变，静止，故在10~20s内，乙车静止，故B正确，不符合题意；
C．第10s，甲车做匀速直线运动，乙车静止，故C错误，符合题意；
D．由s-t关系图像可知，第20s，甲车通过的路程为40m，乙车通过的路程为20m，故甲车在乙车前方
40m-20m=20m
故D正确，不符合题意。
故选C。
3．C
【详解】A．人说话发出的声音是由声带振动产生的，由空气向远方传播的，故A错误；
B．改变钢尺伸出桌边的长度，用相同的力拨动时，钢尺振动的快慢不同，发出声音的音调不同，探究音调与频率的关系，故B错误；
C．声音向远处传播时，是以波的形式传播的，故C正确；
D．禁止鸣笛可防止噪声的产生，在声源处控制噪声，故D错误。
故选C。
4．B
【详解】A．敲击同一个钟时，发出的音色相同，与所用的敲击力度大小无关，故A错误；
B．敲击大小不同的钟，所用力度相同时，不同钟振动的快慢不同，发出声音的音调不同，故B正确；
C．声音的传播需要介质，编钟发出的声音不能在真空中传播，故C错误；
D．编钟发出的声音其振动是有规律的，从物理角度，不是噪声，从环保角度，当此声音影响到人们的工作学习时，是噪声，故D错误。
故选B。
5．A
【详解】A．冰雪消融时，是冰雪由固态变为液态，是物质的熔化过程，需要吸热的。故A符合题意；
B．露是由空气中的水蒸气遇冷液化形成的，要向外放热。故B不符合题意；
C．霜是由空气中的水蒸气遇冷凝华形成的，要向外放热。故C不符合题意；
D．湖面结冰，是水由液态变为固态，是物质的凝固过程，要向外放热。故D不符合题意。
故选A。
6．D
【详解】A．实验不须控制液体质量，所以不需要天平来进行测量。故A错误；
B．实验中需要利用酒精灯的外焰加热，所以要先确定烧杯与酒精灯的位置，因此要按由下到上的顺序组装器材。故B错误；
C．水在沸腾时，内部有越来越多的水汽化为水蒸气进入气泡，所以气泡在上升过程中是越来越大的。故C错误；
D．丙所示是水沸腾情形，水在沸腾时即使继续吸热，温度保持不变。故D正确。
故选D。
7．C
【详解】A．制冷剂在冷冻室内的管子内汽化吸热，使冰箱内的温度降低，故A正确，不符合题意；
B．制冷剂在冷凝器内的管子内液化放热，把冰箱内热散失掉，故B正确，不符合题意；
C．夏天打开冰箱门有白雾，温度较高的空气中的水蒸气遇冷液化形成的小水滴，故C错误，符合题意；
D．冻肉出冷库时比进冷库时重，是水蒸气遇冷凝华形成的小冰晶附着在肉上使肉变重的，故D正确，不符合题意。
故选C。
8．C
【详解】A．水面相当于平面镜，倒影是岸上的景物在水中成的虚像，该现象的原理是光的反射，故A不符合题意；
B．空中的彩虹是太阳光经空气中的小水珠折射而形成的可见的彩色光带，原理是光的折射，故B不符合题意；
C．因为光沿直线传播，因此太阳光照到日晷的指针上时，会在日晷表现形成指针的影子，根据指针的影子所在位置来判断时间，故其工作原理是光的直线传播，故C符合题意；
D．海市蜃楼是远处的景物传播来的光线经厚度不均匀的大气层的折射而形成的景观，其原理是光的折射，故D不符合题意。
故选C。
9．B
【详解】A．据平面镜的成像特点知，小明在镜中的像大小不变，因为小明的大小不变，故A错误；
BD．据光的反射定律知，从位置①入射的光线向位置③反射，从位置③入射的光线向位置①反射，所以小明在位置①可以看到位置③另一个同学的像，小明在位置①或③看不到位置③或①的自己在镜中的像，故B正确，D错误；
C．在平面镜后，放不透明木板，对小明射入平面镜的光线无影响，对成像无影响，仍能看到在位置②的自己的像，故C错误。
故选B。
10．B
【详解】A．已知入射光线与平面镜成55°夹角，则入射角的度数为
90°-55°=35°
根据光的反射定律可知，反射角等于入射角，即反射角为35°，故A错误；
B．入射角增大10°，根据反射角等于入射角，反射角也会增大10°，故B正确；
C．将纸板向后折叠，纸板与入射光线将不在同一平面，故不能观察到反射光线，但反射光线依旧存在，故C错误；
D．我们能在纸板上看到光线，是因为光在粗糙的纸板上发生了漫反射，故D错误。
故选B。
11．A
【详解】验钞机是利用紫外线来工作的，测温枪、电视遥控器、拍摄人体热谱图都是利用红外线来工作的。故A符合题意，BCD不符合题意。
故选A。
12．B
【详解】阳光通过矿泉水瓶后，能够将车的物体引燃，说明光通过水瓶后，单位面积上的光的强度增加了，即水瓶对光起会聚作用，而对光起会聚作用的是凸透镜，所以水瓶相当于凸透镜。故ACD不符合题意，B符合题意。
故选B。
13．A
【详解】物体的光通过晶状体后，会聚在晶状体与视网膜之间，这是近视眼的成像情况，需要佩戴凹透镜来矫正。故A符合题意，BCD不符合题意。
故选A。
14．D
【详解】A．投影仪的镜头相当于一个凸透镜，利用的是凸透镜成像的原理，平面镜的作用是改变光的传播路径，故A正确，不符合题意；
BC．物体到凸透镜的距离在一倍焦距和两倍焦距之间时，成倒立、放大的实像，投影仪就是利用该原理制成的，故BC正确，不符合题意；
D．镜头远离投影片，适当调整投影仪的位置，可以成更小的像，故D错误，符合题意。
故选D。
15．A
【详解】A．成年人的质量在70kg左右，中学生的质量比成年人小一些，在50kg左右，故A符合题意；
B．中学生走一步的长度约为0.6m，故B不符合题意；
C．课间眼保健操的时间约5min，故C不符合题意；
D．1000m长跑的总时间约250s，1000m长跑的平均速度约
故D不符合题意。
故选A。
16．B
【详解】A．气体在高温环境中，热胀冷缩，体积减小，密度变大。故燃烧时产生的有毒气体的密度是较小的。故A正确，不符合题意；
B．瓶内气体质量不变，将瓶子放入热水中时，气体膨胀，体积变大，根据密度的定义可以知道，瓶内气体的密度减小。故B错误，符合题意；
C．在物体体积不变时，选用密度较小的材料制成，物体的质量较小，对人的伤害较小。故C正确，不符合题意；
D．在体积相同时，底座的密度越大，底座的质量就越大，就越稳固。故D正确，不符合题意。
故选B。
17．D
【详解】A．读图可知，在0℃~4℃之间，水温在升高时，水的密度值在增大。故A错误；
B．读图可知，水在4℃时密度最大，根据可知，在质量不变的情况下，此时水的体积最小。故B错误；
C．小瓶内水的质量不随温度的变化而变化。故C错误；
D．瓶内水的质量不变，水温在0℃~4℃之间增大时，密度变大，体积减小，所以细管内液柱要下降；水温在4℃~10℃之间增大时，密度减小，体积变大，故细管内液柱要上升。故D正确。
故选D。
18．D
【详解】A．未切前，两个圆柱体的密度之比为
故A错误；
B．剩余部分的质量相等，则剩余部分的高度之比为
故C错误；
C．原来A的质量大于B的质量，切去一部分后，二者剩余部分的质量相等，则A切去的部分质量大。故C错误；
D． 原来二者的高度相等，后来A的剩余部分高度小，则A切去部分的高度一定大。故D正确。
故选D。
19． 汽化 100 60
【详解】（1）[1]酒精从液态变为气态消失，医用酒精发生了汽化现象。
（2）[2]mL与cm3都是相同的体积单位，这瓶医用酒精的体积是100mL，合100cm3。
（3）[3]这瓶医用酒精中含有无水酒精的体积为
含有无水酒精的质量是
20． 时间 0.2 v3>v1> v2 ABC
【详解】（1）[1]本实验利用平均速度的计算公式算出每段物体运动的平均速度，研究物体的运动情况，因此实验原理是这个公式。
（2）[2]实验时使斜面的坡度较缓，目的是使小车下滑速度变慢一些，便于测量时间。
（3）[3][4]由表中数据可得
所以
v3>v1> v2
（4）[5]不同小组分别用同样的器材实验时
A．斜面倾斜程度不一样，如果路程相同，小车全程运动的时间可能不同，测出平均速度可能不同，故A符合题意；
B．小车运动的路程不一样时，测出平均速度可能不同，故B符合题意；
C．实验时计时有误差，会造成时间不同，测出的平均速度可能不同，故C符合题意。
故选ABC。
21． 受热均匀 状态 66 不变 晶体 凝固放热
【详解】（1）[1]将物质放入试管中隔水加热，并用搅拌器搅拌的目的是使物质受热均匀，方便观察实验现象。
（2）[2]实验中，在记录加热时间和物质温度的同时，还要观察物质的状态，看什么时候开始熔化，什么时候完全熔化。
（3）[3]某时刻温度计的示数如图乙所示，分度值为1℃，刻度值为从下往上变大，为正数，其示数是66℃。
（4）[4][5]晶体有熔点，熔化时吸热但温度保持不变，分析图丙可知，该物质熔化过程中温度不变，根据这个特征可以判断该物质是一种晶体。
（5）[6]冬天，在地窖中放几桶水，温度降低时，水就会凝固，凝固要放热，可以使地窖内的温度升高，使菜不至于冻坏。
22． 反射 大小相等 寻找普遍规律 C
【详解】（1）[1]平面镜成像原理是光的反射，所以要在玻璃板前面才能观察蜡烛A经玻璃板反射所成像。
[2]在玻璃板后面小心地移动蜡烛B，直到与蜡烛A的像完全重合，这说明像与物的大小相等。
（2）[3]移动点燃的蜡烛A，重做实验，目的是避免实验结论的偶然性，寻找普遍规律。
（3）[4]由图可知，三个模型分别为C、A、T，从模型上看，只有C左右不同，而A、T，左右相同，所以当小明把三个模型分别面对玻璃板直立在桌面上，用模型A、T、不能达到实验目的，只有C左右不同，所以能够达到实验目的，故选字母模型 C。
（4）[5]先画出法线，当光从空气斜射入玻璃时，折射光线和入射光线分居法线的两侧，折射角小于入射角；当光从玻璃斜射入空气时，折射光线和入射光线分居法线的两侧，折射角大于入射角；据此作出两条折射光线，如下图所示：
23． 倒立 缩小 照相机 10 变大 大于 ①③④
【详解】（1）[1][2][3]如图所示，物距大于像距，若此时在光屏上有清晰的像，根据凸透镜成像规律，此时物距在二倍焦距以外，像距在一倍焦距和二倍焦距之间，此时成倒立缩小的实像，根据该成像规律可制成照相机。
（2）[4]由表格中实验次数3可知，此时物距等于像距为焦距的两倍，故凸透镜的焦距为10cm。
（3）[5]从第1次实验到第5次实验中，物距一直在减小，像距一直在增大，根据凸透镜成像的规律，物近像远像变大，成在光屏上的像逐渐变大。
（4）[6]用凸透镜乙替换凸透镜甲，此时光屏上的像变得模糊，向左移动蜡烛，可在光屏上再一次得到烛焰清晰的像，由此可知，未移动光屏时，像落在了光屏的后面，说明凸透镜乙的焦距大于凸透镜甲的焦距。
（5）[7]玻璃杯加入水后相当于凸透镜，白纸上的箭头相当于物体，物体由靠近玻璃杯的位置向远处慢慢地移动过程中，根据凸透镜成像的规律可知，最先成正立放大的虚像，然后是倒立放大的实像、倒立等大的实像、倒立缩小的实像，故顺序为①③④。
（6）[8]经过凸透镜焦点的光线，经凸透镜折射后会平行主光轴，因此先画出经折射后平行主光轴经过S'点的光线，根据光路可逆，即可画出对应的入射光线，入射光线和主光轴的交点就是焦点，如下图
24． 水平 游码 右 61.2g 1.1×103 1.5 95
【详解】（1）[1][2][3]使用天平的时候，要将天平放在水平桌面上，把游码移到横梁标尺的零刻度线处，移动平衡螺母，使天平横梁在水平位置平衡；图甲中指针左偏，应将平衡螺母向右调节。
（4）[4]如图丙所示，标尺的分度值为0.2 g，游码在标尺上对应的刻度值为1.2g，测出烧杯和剩余盐水的质量
m余=50g+10g+1.2g=61.2g
（5）[5]量筒中盐水的质量为
m=m原- m余=105.2g-61.2g=44g
图乙中量筒的分度值为2mL，盐水的体积为40mL， 盐水的密度
（6）[6][7]根据表中数据可知，量筒中液体的体积为10mL时，该烧杯和剩余液体的质量为80g；量筒中液体的体积为20mL时，该烧杯和剩余液体的质量为65g；两次相比液体质量差为
Δm=80g-65g=15g
对应的体积差为
ΔV=20mL -10mL=10mL
则烧杯内液体的密度为
量筒中液体的体积为10mL时，对应的液体的质量为
该烧杯和剩余液体的质量为80g，故
m0= m总+ m1=80g+15g=95g
25． 超声波 .
【详解】（1）[1]声呐系统是通过发出和接收超声波来工作的，无人机悬停在不同高度是靠超声波来控制。
[2]无人机悬停的高度
（2）[3]30min喷水的体积
水的质量
（3）[4]无人机的旋翼和支架的质量
m碳=30kg×5%=1.5kg
其它部件的质量
m0=30kg-1.5kg =28.5kg
替换为某钢材后，无人机的总质量
m总=30kg×(1+21%)=36.3kg
钢材的质量
m倒=m总-m0=36.3kg-28.5kg=7.8kg
无人机的旋翼和支架的体积
碳纤维的密度
