（人教版）中考物理一轮复习考点讲与练第18章 电功率真题演练（2份，原卷版+解析版）

这是一份（人教版）中考物理一轮复习考点讲与练第18章 电功率真题演练（2份，原卷版+解析版），文件包含人教版中考物理一轮复习考点讲与练第18章电功率真题演练原卷版docx、人教版中考物理一轮复习考点讲与练第18章电功率真题演练解析版docx等2份试卷配套教学资源，其中试卷共39页， 欢迎下载使用。

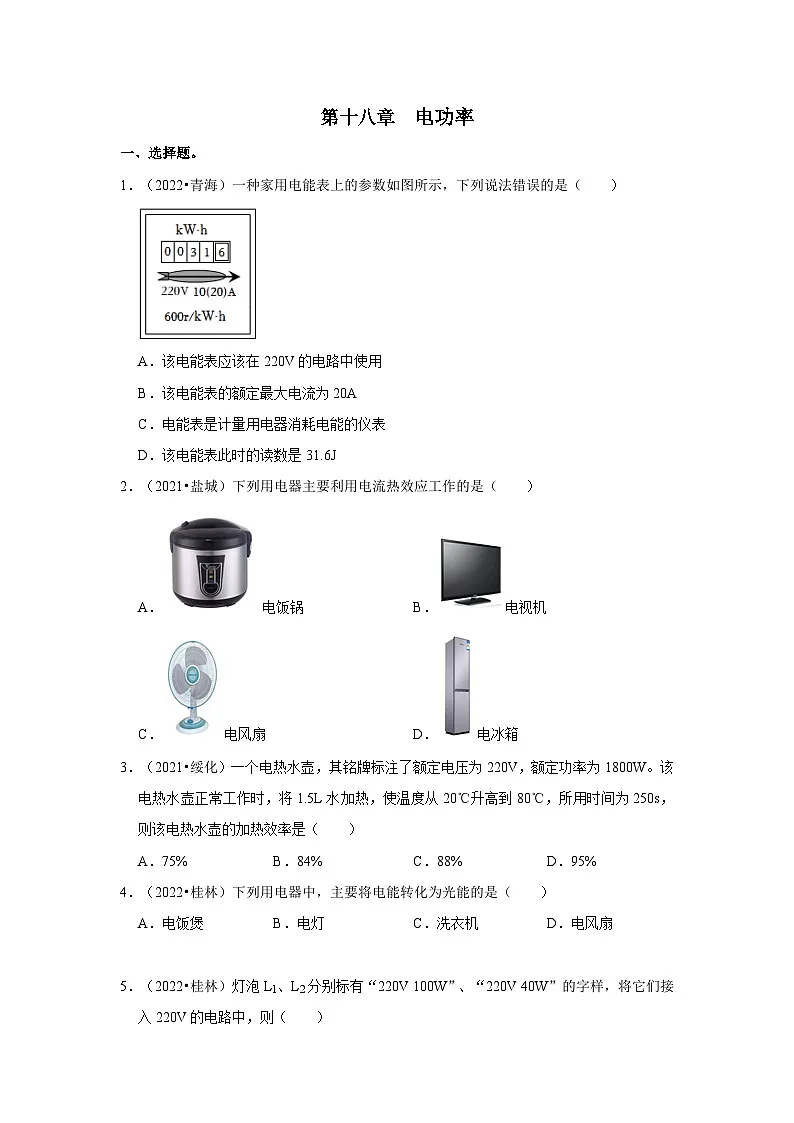

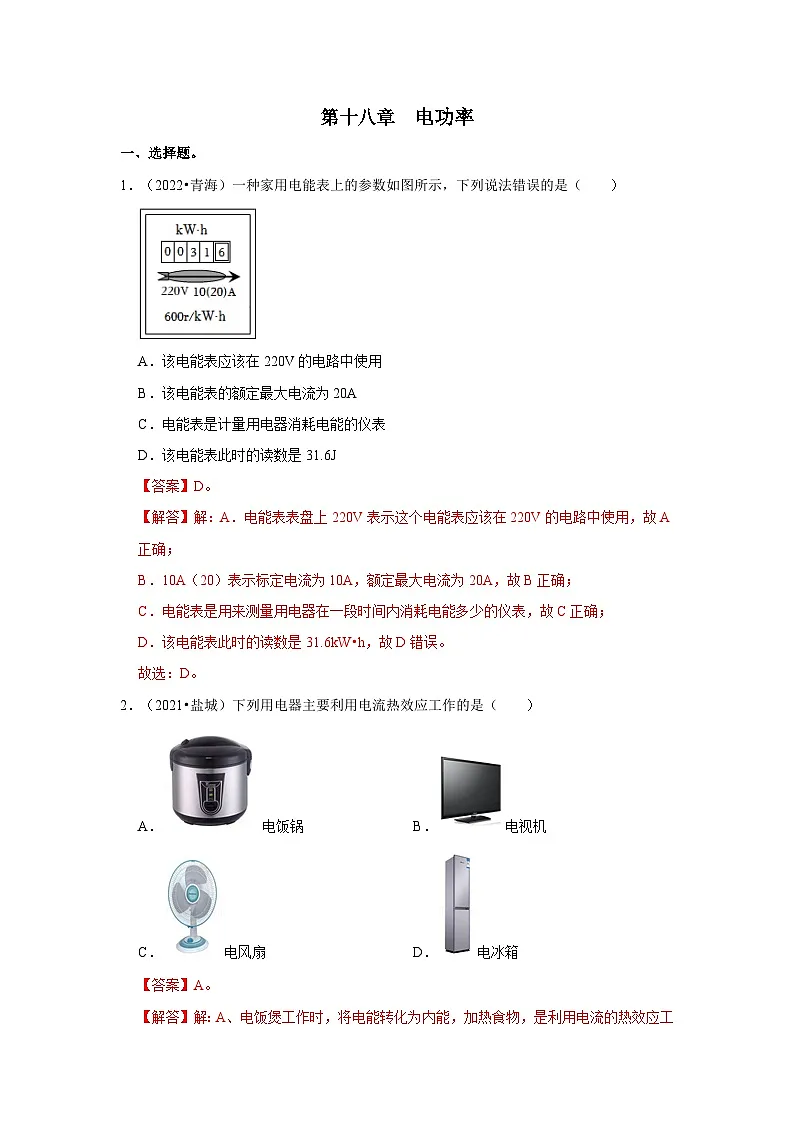

1．（2022•青海）一种家用电能表上的参数如图所示，下列说法错误的是（ ）
A．该电能表应该在220V的电路中使用
B．该电能表的额定最大电流为20A
C．电能表是计量用电器消耗电能的仪表
D．该电能表此时的读数是31.6J
2．（2021•盐城）下列用电器主要利用电流热效应工作的是（ ）
A．电饭锅B．电视机
C．电风扇D．电冰箱

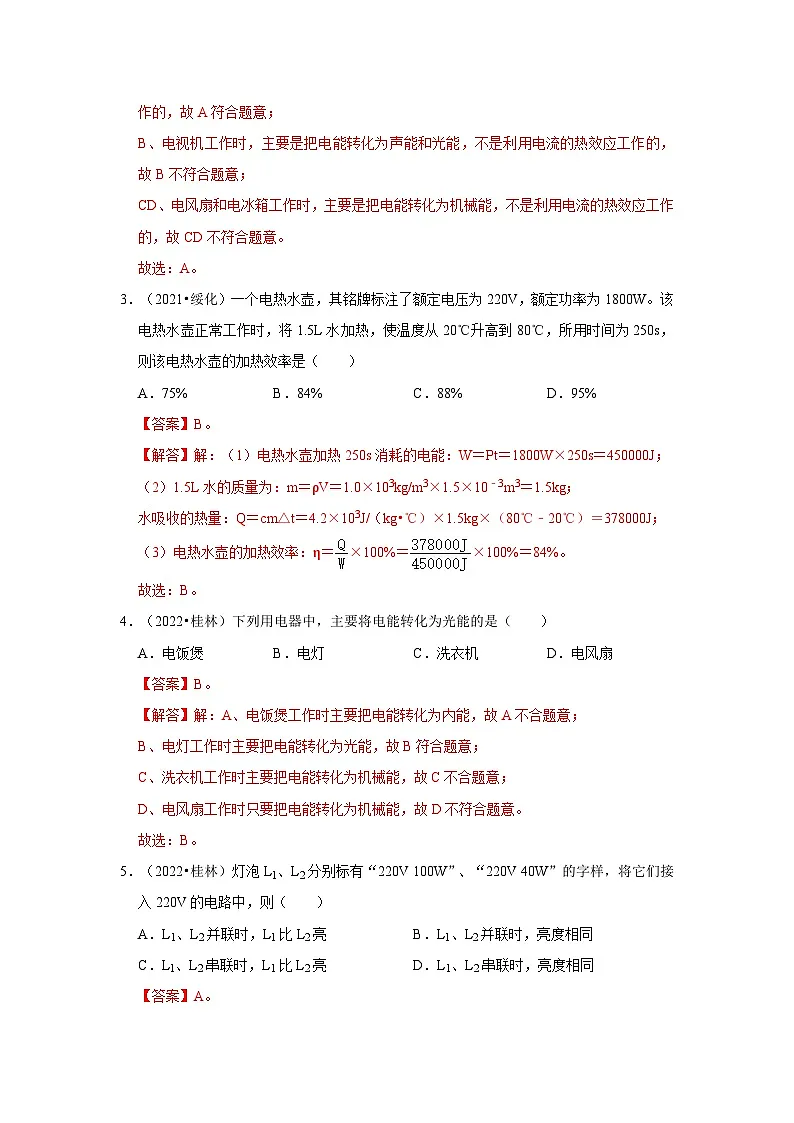

3．（2021•绥化）一个电热水壶，其铭牌标注了额定电压为220V，额定功率为1800W。该电热水壶正常工作时，将1.5L水加热，使温度从20℃升高到80℃，所用时间为250s，则该电热水壶的加热效率是（ ）
A．75%B．84%C．88%D．95%
4．（2022•桂林）下列用电器中，主要将电能转化为光能的是（ ）
A．电饭煲B．电灯C．洗衣机D．电风扇
5．（2022•桂林）灯泡L1、L2分别标有“220V 100W”、“220V 40W”的字样，将它们接入220V的电路中，则（ ）
A．L1、L2并联时，L1比L2亮B．L1、L2并联时，亮度相同
C．L1、L2串联时，L1比L2亮D．L1、L2串联时，亮度相同

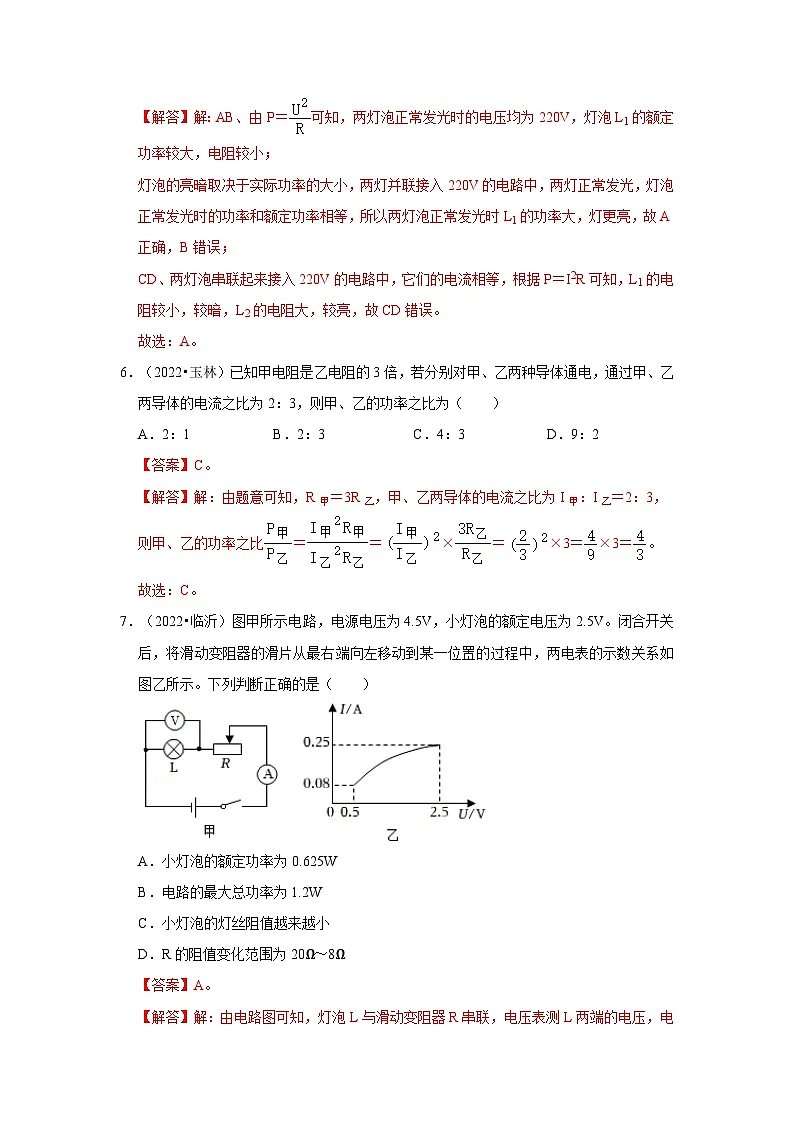

6．（2022•玉林）已知甲电阻是乙电阻的3倍，若分别对甲、乙两种导体通电，通过甲、乙两导体的电流之比为2：3，则甲、乙的功率之比为（ ）
A．2：1B．2：3C．4：3D．9：2
7．（2022•临沂）图甲所示电路，电源电压为4.5V，小灯泡的额定电压为2.5V。闭合开关后，将滑动变阻器的滑片从最右端向左移动到某一位置的过程中，两电表的示数关系如图乙所示。下列判断正确的是（ ）

A．小灯泡的额定功率为0.625W B．电路的最大总功率为1.2W
C．小灯泡的灯丝阻值越来越小 D．R的阻值变化范围为20Ω～8Ω
8．（2021•聊城）某型号的电热毯有高温和低温两个挡，其内部电路原理图和主要参数如图和表所示，R1是发热体，以下说法正确的是（ ）
A．当S闭合时是低温挡
B．发热体的电阻是40Ω
C．在低温挡工作1min发热体产生的热量是44J
D．实际电压为200V时，高温挡实际发热功率是100W

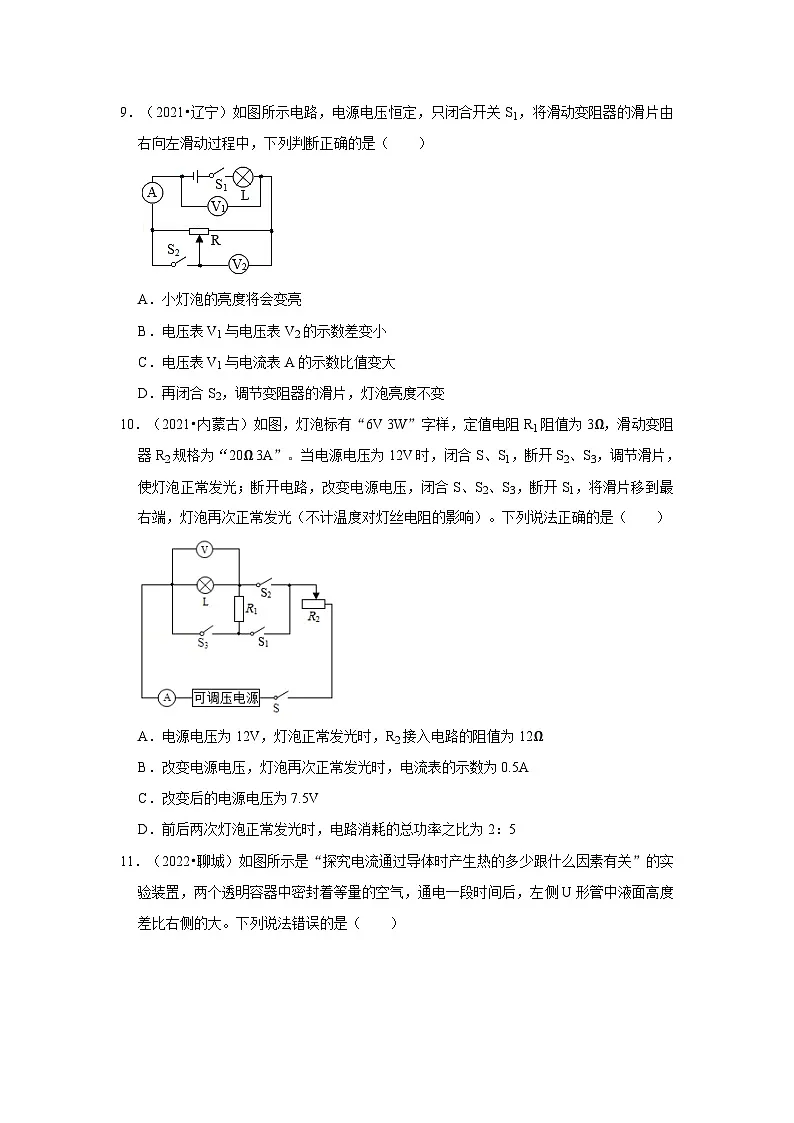

9．（2021•辽宁）如图所示电路，电源电压恒定，只闭合开关S1，将滑动变阻器的滑片由右向左滑动过程中，下列判断正确的是（ ）
A．小灯泡的亮度将会变亮
B．电压表V1与电压表V2的示数差变小
C．电压表V1与电流表A的示数比值变大
D．再闭合S2，调节变阻器的滑片，灯泡亮度不变
10．（2021•内蒙古）如图，灯泡标有“6V 3W”字样，定值电阻R1阻值为3Ω，滑动变阻器R2规格为“20Ω 3A”。当电源电压为12V时，闭合S、S1，断开S2、S3，调节滑片，使灯泡正常发光；断开电路，改变电源电压，闭合S、S2、S3，断开S1，将滑片移到最右端，灯泡再次正常发光（不计温度对灯丝电阻的影响）。下列说法正确的是（ ）
A．电源电压为12V，灯泡正常发光时，R2接入电路的阻值为12Ω
B．改变电源电压，灯泡再次正常发光时，电流表的示数为0.5A
C．改变后的电源电压为7.5V
D．前后两次灯泡正常发光时，电路消耗的总功率之比为2：5
11．（2022•聊城）如图所示是“探究电流通过导体时产生热的多少跟什么因素有关”的实验装置，两个透明容器中密封着等量的空气，通电一段时间后，左侧U形管中液面高度差比右侧的大。下列说法错误的是（ ）
A．U形管中液面高度的变化反映了电阻产生热量的多少
B．通过左、右两边容器中电阻丝的电流相同
C．右边容器中的电阻R2比左边容器中的电阻R1小
D．通电时间相同，两个容器中空气吸收的热量相同
12．（2022•济宁）如图是额定电压均为220V的灯泡L1和L2的U﹣I图像。下列分析不正确的是（ ）

A．当L1两端的电压为100V时，其实际功率为20W
B．当通过L2的电流为0.45A时，其1min消耗的电能为4320J
C．将L1、L2串联，若L1两端的电压为40V，则L2的功率为8W
D．将L1、L2并联，若通过L2的电流为0.5A，则L1的功率为66W
13．（多选）（2022•辽宁）将“8V 4W”的灯泡L1和“10V 5W”的灯泡L2接入如图所示的电路，电源电压保持不变，忽略温度对灯丝电阻的影响。只闭合开关S1，灯泡L1正常发光，再闭合开关S2。关于闭合开关S2之后，下列说法正确的是（ ）
A．通过灯泡L2与L1的电流相同 B．灯泡L2正常发光
C．灯泡L2比L1暗 D．整个电路1min消耗432J的电能
14．（多选）（2022•遵义）如图甲所示电路，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，滑动变阻器R1的阻值变化范围为0～20Ω，R2为定值电阻。闭合开关S，滑片P在某两点间移动时电流表示数与电压表示数的变化关系图像如图乙所示。在保证电路安全的情况下，下列说法正确的是（ ）
A．R2的阻值为5Ω
B．R1消耗的最大电功率为4.05W
C．R2消耗的最大和最小电功率之差为1.152W
D．电压表的最小示数与最大示数之比为13：14
二、填空题。
15．（2022•大连）节能减排是每个公民的责任。将家中普通照明灯全部更换成LED灯（发光效率高），实质是通过减小家中电灯的 来减少电能的消耗。电水壶是利用电流的 效应工作的。
16．（2022•云南）如图是今年“3•15”晚会上曝光的劣质导线，不良商家为了降低成本，将多芯铜导线的根数从国家标准的32根减为26根，导致导线横截面积减小。对于长度相等的标准导线和劣质导线，劣质导线的电阻 （选填“较大”或“较小”），若在通有相同电流的情况下，相同时间内劣质导线产生的热量 （选填“较多”或“较少”）。

17．（2021•大庆）如图为即热式电热水龙头，打开水龙头开关，几秒就可以流出热水。已知某品牌电热水龙头的额定功率是4000W，额定电压是220V，则该电热水龙头正常工作时的电阻是 Ω；不计热量损失，该水龙头正常工作8.4s，可使0.4kg的水从21℃升高到 ℃。[水的比热容为c水＝4.2×103J/（kg•℃）]
18．（2022•淮安）如图所示，一台家用电器单独接进家庭电路工作10min，电能表的表盘旋转120r。这段时间用电器消耗的电能为 kW•h，用电器的实际功率是 W。
19．（2022•东营）如图所示，电源电压恒为9V，L1标有“6V 6W”字样，L2标有“6V 3W”字样，闭合开关后，两灯均能发光，此时L1两端的电压为 V。（忽略温度对灯丝电阻的影响）

20．（2022•丹东）如图所示，电源电压保持不变，灯泡L标有“12V 12W”字样（忽略灯丝电阻的变化）。闭合开关S1，断开S2，灯泡L正常发光；闭合开关S1、S2，电流表示数为1.5A，则电源电压为 V；闭合开关S1，断开S2，通电30s定值电阻R产生的热量是 J。
21．（2022•辽宁）如图是小鹏家的电能表，他家同时工作用电器的总功率不能超过 W。电能表的转盘转得越快，说明电路总功率越 。将电热水器单独接入电路，正常工作3min，电能表的转盘转150转，电热水器的功率为 W。
22．（2022•玉林）20世纪初，科学家发现，某些物质在很低温度时，电阻就变成了0，这就是 现象；如图所示是“探究电热与电流的关系”的部分装置，已知A、B两点间的电压为6V，R1＝R2＝R3＝5Ω，通电时间2min，则R1与R2产生的热量相差 J。
23．（2022•安顺）如图所示的电路中，电源电压恒定。闭合开关，调节电阻箱R2的阻值分别为10Ω和30Ω时，对应电流表示数分别为0.6A和0.4A。当R2为30Ω时，整个电路消耗的电功率为 W。

24．（2022•辽宁）如图甲所示，电源电压为5V，电流表量程为0～0.6A，电压表量程为0～15V。在保证所有元件安全的情况下，只闭合开关S、S1，最大范围移动滑动变阻器滑片，绘制出电流表示数与电压表示数关系的图象，如图乙所示。只闭合开关S、S2，最大范围移动滑动变阻器滑片，绘制出电压表示数与滑动变阻器R2接入电路中阻值关系的图象，如图丙所示。滑动变阻器R1的最大阻值为 Ω，灯泡的额定功率为 W，以上两种情况，电路最大功率为 W。
三、实验探究题。
25．（2022•铜仁市）在“测量小灯泡的电功率”时，某同学选好实验器材并完成了部分连线，如图（a）所示电源电压可调，小灯泡的额定电压为4V、阻值约为9Ω，请协助该同学完成实验：
（1）请用笔画线代替导线将实物图连接完整；（要求导线不能交叉、考虑电流表量程的选择和滑动变阻器对电路的保护）
（2）连接好电路后，闭合开关，调节滑动变阻器滑片P的位置，眼睛观察 表并记录小灯泡在多个工作状态下的电压（U）、电流（I）；
（3）根据测量数据，绘出小灯泡的I﹣U图像如图（b）所示，发现图线是一条曲线，该同学由此得出结论灯丝电阻随两端的电压升高而增大，这是一个错误结论，请你分析结论错误的原因： ；
（4）I—U图象中，Ix为额定电压下小灯泡的工作电流，电流表的示数如图（c）所示，小灯泡的额定功率为 W；

（5）该同学了解小灯泡消耗功率的变化特点后，联想到已学知识通过定值电阻的电流随两端电压变化的关系，于是拆下滑动变阻器，选用一个R0＝7.5Ω的定值电阻与小灯泡串联，接入电路，再次进行实验，此时小灯泡和定值电阻功率同为 W。
26．（2022•台州）某兴趣小组在研究“电阻丝产生的热量与电阻、电流及通电时间的定量关系”时，制作了如图甲所示的实验装置：有机玻璃盒内装有电阻丝、水和电子温度计，盒外采用优质保温材料包裹。
（1）采用优质保温材料的目的是减少实验过程中 的散失。
（2）保持水的质量和电流不变，换用不同阻值的电阻丝R，记录水温变化ΔT和通电时间t的数据，整理部分数据并绘制图像如图乙。

根据上述实验，可以得出结论：
。
（3）保持水的质量、电阻和通电时间不变，改变电流大小，相关数据整理如下表。
请分析表中数据，并将表中所缺的数据补上。
四、计算题。
27．（2022•广东）某电热取暖器的简化电路如图所示，R1、R2为发热电阻。取暖器工作时，通过开关S1和S2实现低温、高温的挡位控制。已知高温挡功率为1320W，R1＝55Ω。求：
（1）取暖器工作时通过R1的电流；
（2）取暖器处于低温挡时，工作1min产生的热量；
（3）R2的阻值。
28．（2022•六盘水）如图所示的电路中，小灯泡L标有“6V 3.6W”字样。闭合开关S，小灯泡正常发光，电流表示数为0.3A。设灯丝电阻不变，求：
（1）小灯泡的额定电流；
（2）定值电阻R的阻值；
（3）电路消耗的总功率。
29．（2022•鄂尔多斯）图甲是某电饭锅的简化电路原理图，R1和R2是阻值不变的加热电阻，R1＝50Ω，S为温控开关，1、2是开关连接的触点。某次煮饭时，只将电饭锅接入220V的电路中，在加热状态下工作了一段时间后，开关S自动切换到保温状态。在保温状态下，电能表（如图乙）的转盘在1min内转动了5r。求：
（1）保温状态下该电饭锅的发热功率。
（2）R2阻值的大小。
（3）用电高峰时，该电饭锅在加热状态下，14min内将2kg初温为20℃的水加热至沸腾（1个标准大气压），若不计热损失，电饭锅的实际电压。[c水＝4.2×103J/（kg•℃）]
30．（2022•黔东南州）如图甲所示，是芳芳家新买的一款多功能电饭煲，乙为该电饭煲的工作原理图。R1和R2均为阻值不变的电热丝，S为手动开关，S1为自动控制开关，已知R2＝800Ω，多功能电饭煲的主要部分参数如下表所示。求：
（1）电饭煲正常工作时，电阻R1的阻值；
（2）正常工作的电饭煲处于保温状态时，保温挡的功率；
（3）芳芳想了解家里电路的实际电压，她将家里的其他用电器都关闭，只让电饭煲在加热挡工作，观察到家里标有“3000revs/（kW•h）”字样的电能表铝盘2min转过50转，则她家的实际电压。
额定电压
220V
高温发热功率
121W
低温发热功率
44W
交流频率
50Hz
电流I/A
0.2
0.3
0.4
0.5
0.6
升高的温度ΔT/℃
0.4
0.9

2.5
3.6
品名
多功能电饭煲
额定电压
220V
频率
50Hz
加热挡功率
605W
保温挡功率
