（人教版）中考物理一轮复习考点讲与练第17章 欧姆定律真题演练（2份，原卷版+解析版）

这是一份（人教版）中考物理一轮复习考点讲与练第17章 欧姆定律真题演练（2份，原卷版+解析版），文件包含人教版中考物理一轮复习考点讲与练第17章欧姆定律真题演练原卷版docx、人教版中考物理一轮复习考点讲与练第17章欧姆定律真题演练解析版docx等2份试卷配套教学资源，其中试卷共42页， 欢迎下载使用。

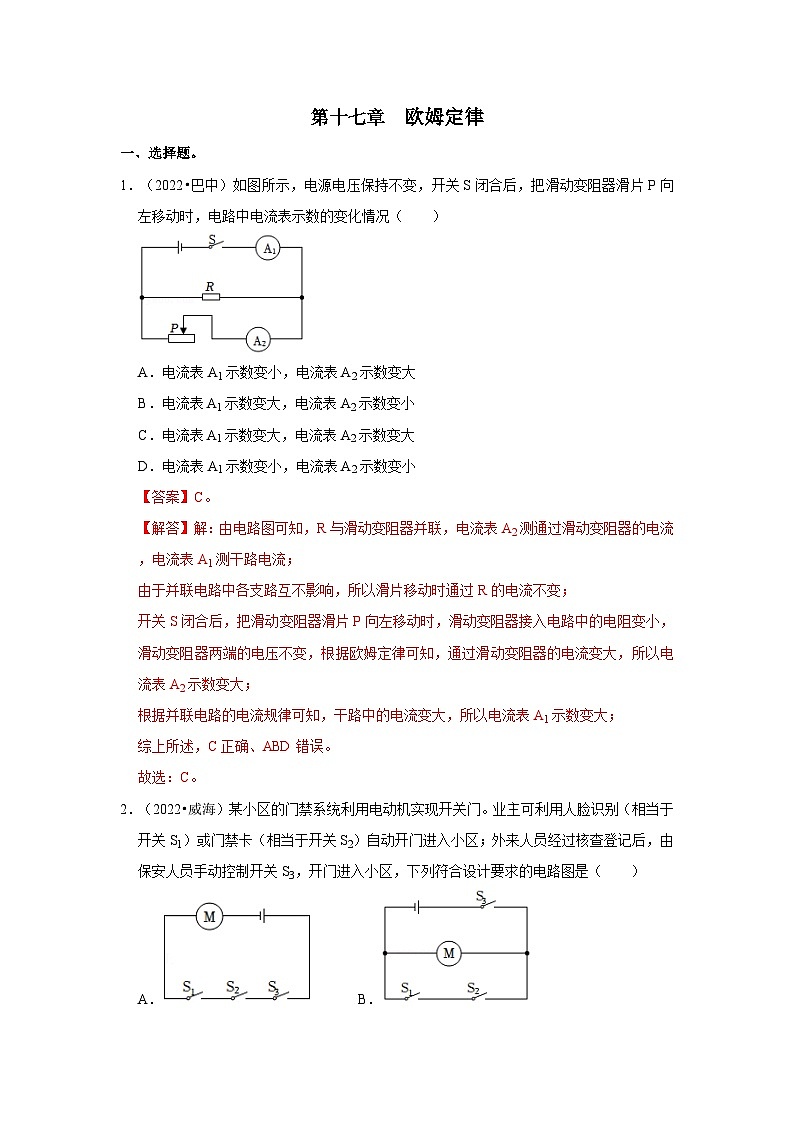

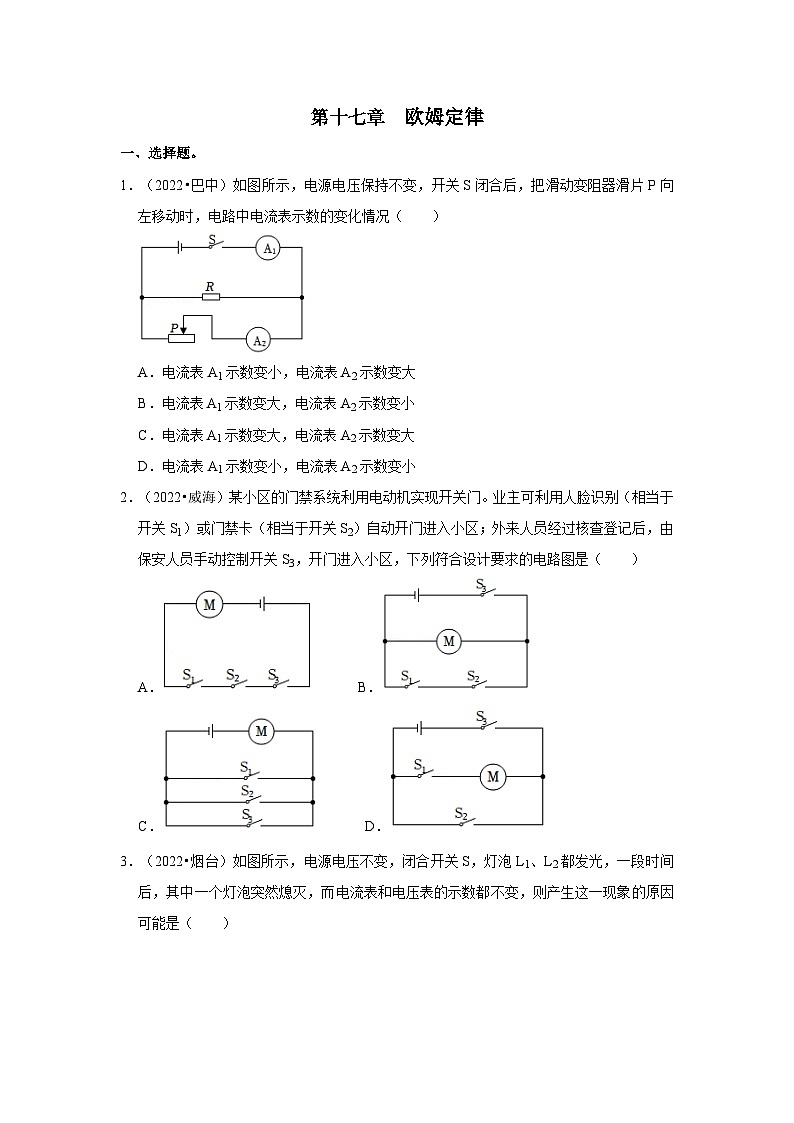

1．（2022•巴中）如图所示，电源电压保持不变，开关S闭合后，把滑动变阻器滑片P向左移动时，电路中电流表示数的变化情况（ ）
A．电流表A1示数变小，电流表A2示数变大
B．电流表A1示数变大，电流表A2示数变小
C．电流表A1示数变大，电流表A2示数变大
D．电流表A1示数变小，电流表A2示数变小
2．（2022•威海）某小区的门禁系统利用电动机实现开关门。业主可利用人脸识别（相当于开关S1）或门禁卡（相当于开关S2）自动开门进入小区；外来人员经过核查登记后，由保安人员手动控制开关S3，开门进入小区，下列符合设计要求的电路图是（ ）
A． B．
C． D．

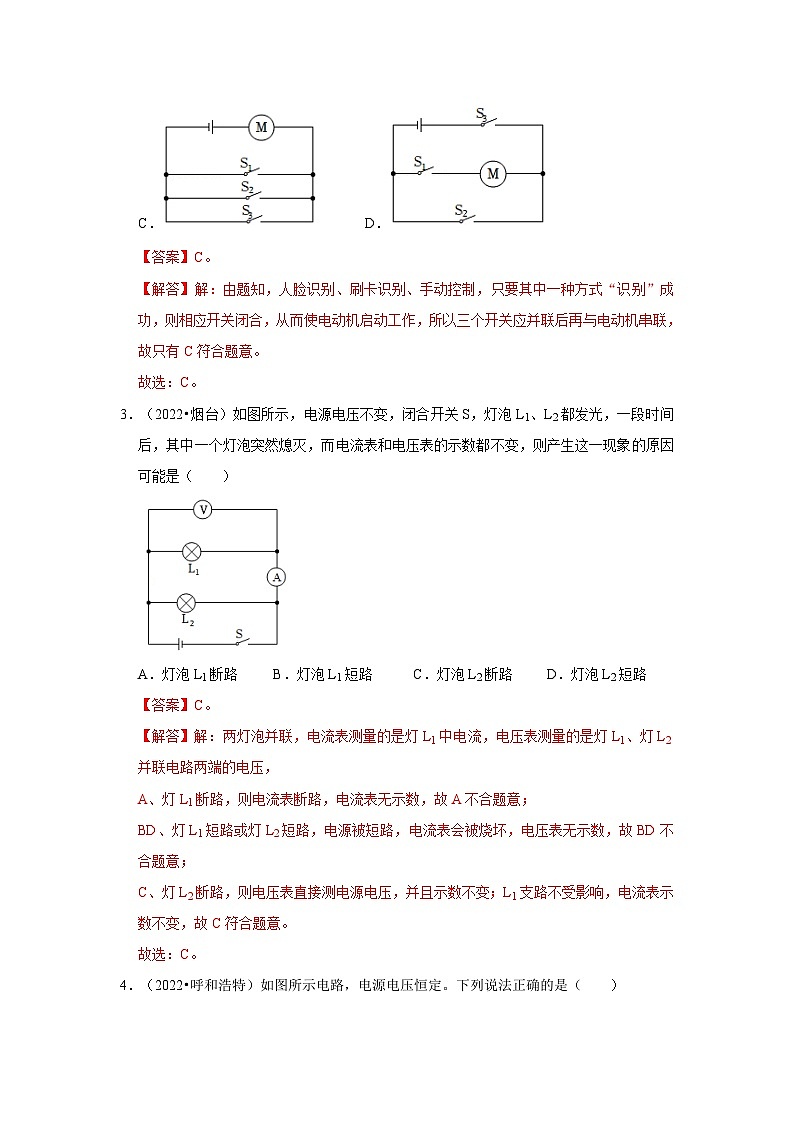

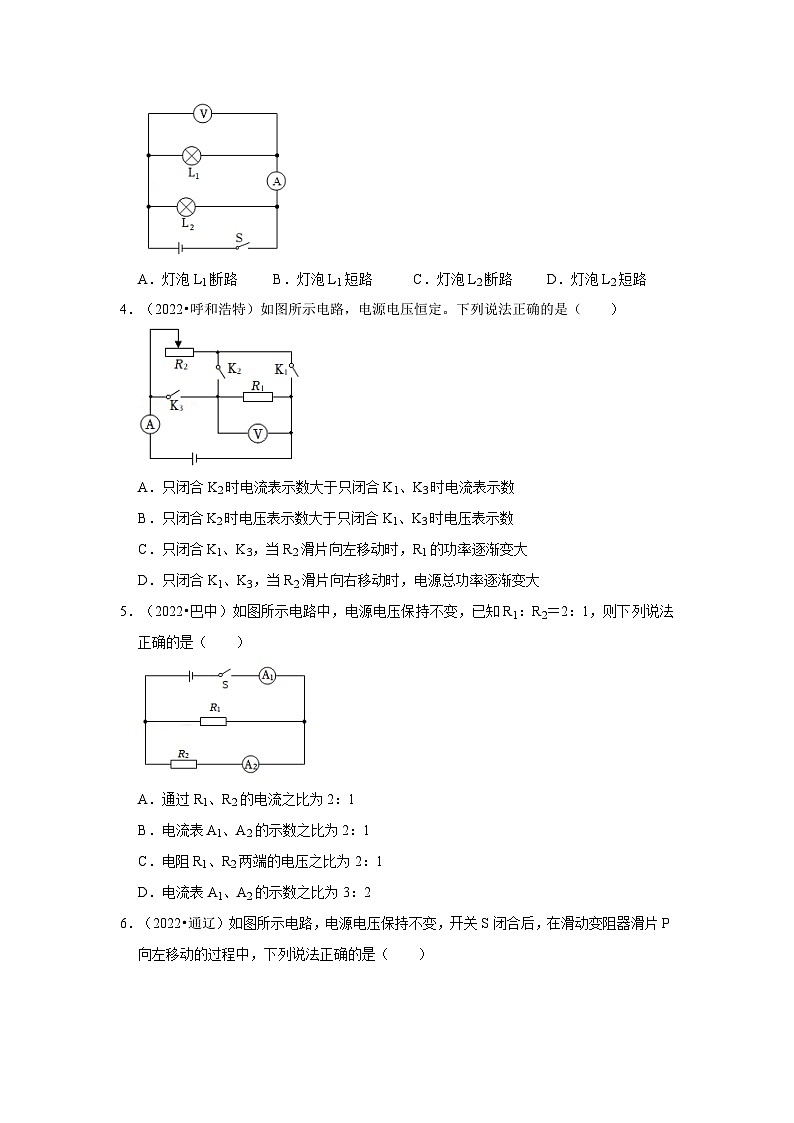

3．（2022•烟台）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（ ）

A．灯泡L1断路B．灯泡L1短路C．灯泡L2断路D．灯泡L2短路

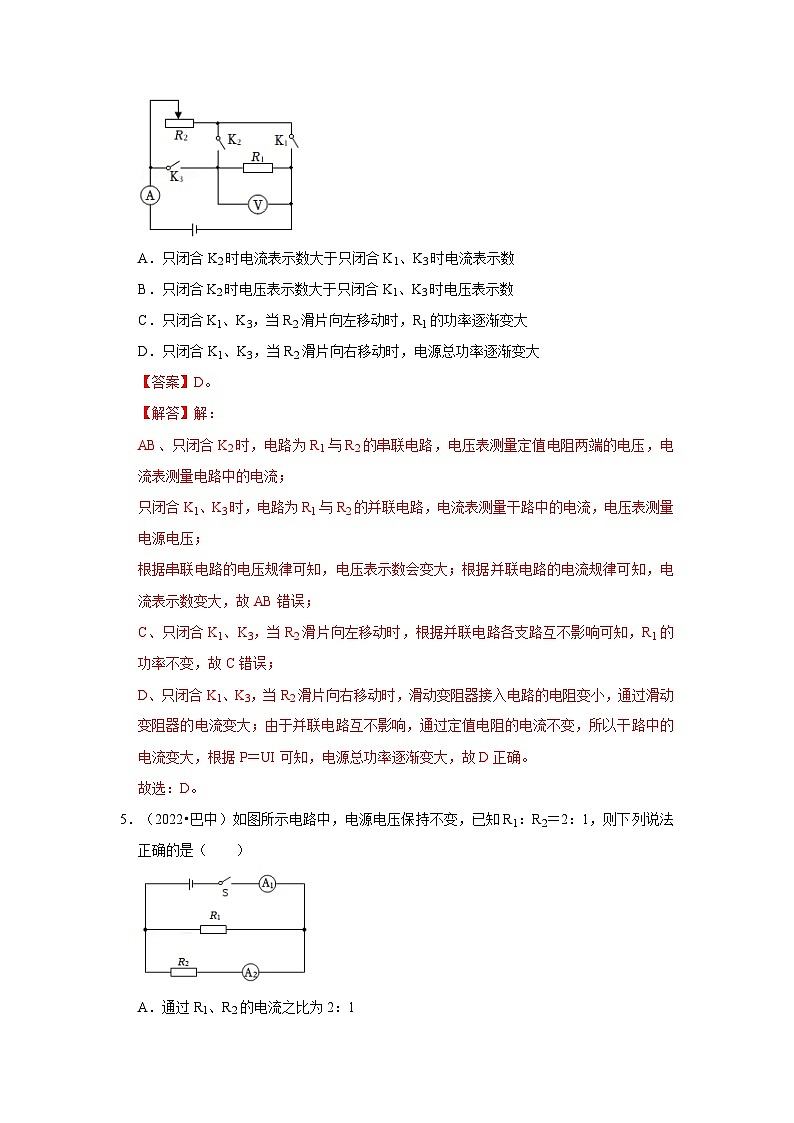

4．（2022•呼和浩特）如图所示电路，电源电压恒定。下列说法正确的是（ ）
A．只闭合K2时电流表示数大于只闭合K1、K3时电流表示数
B．只闭合K2时电压表示数大于只闭合K1、K3时电压表示数
C．只闭合K1、K3，当R2滑片向左移动时，R1的功率逐渐变大
D．只闭合K1、K3，当R2滑片向右移动时，电源总功率逐渐变大
5．（2022•巴中）如图所示电路中，电源电压保持不变，已知R1：R2＝2：1，则下列说法正确的是（ ）

A．通过R1、R2的电流之比为2：1
B．电流表A1、A2的示数之比为2：1
C．电阻R1、R2两端的电压之比为2：1
D．电流表A1、A2的示数之比为3：2
6．（2022•通辽）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（ ）

A．电压表V1示数变小，电压表V2示数不变，电流表A示数变小
B．电压表V1示数变小，电压表V2示数变大，电压表V1的示数与电流表A的示数之比变小
C．电压表V2示数不变，电流表A示数变大，电压表V1的示数与电流表A的示数之比变大
D．电压表V1示数变小，电压表V2示数不变，电压表V2的示数与电流表A的示数之比变小

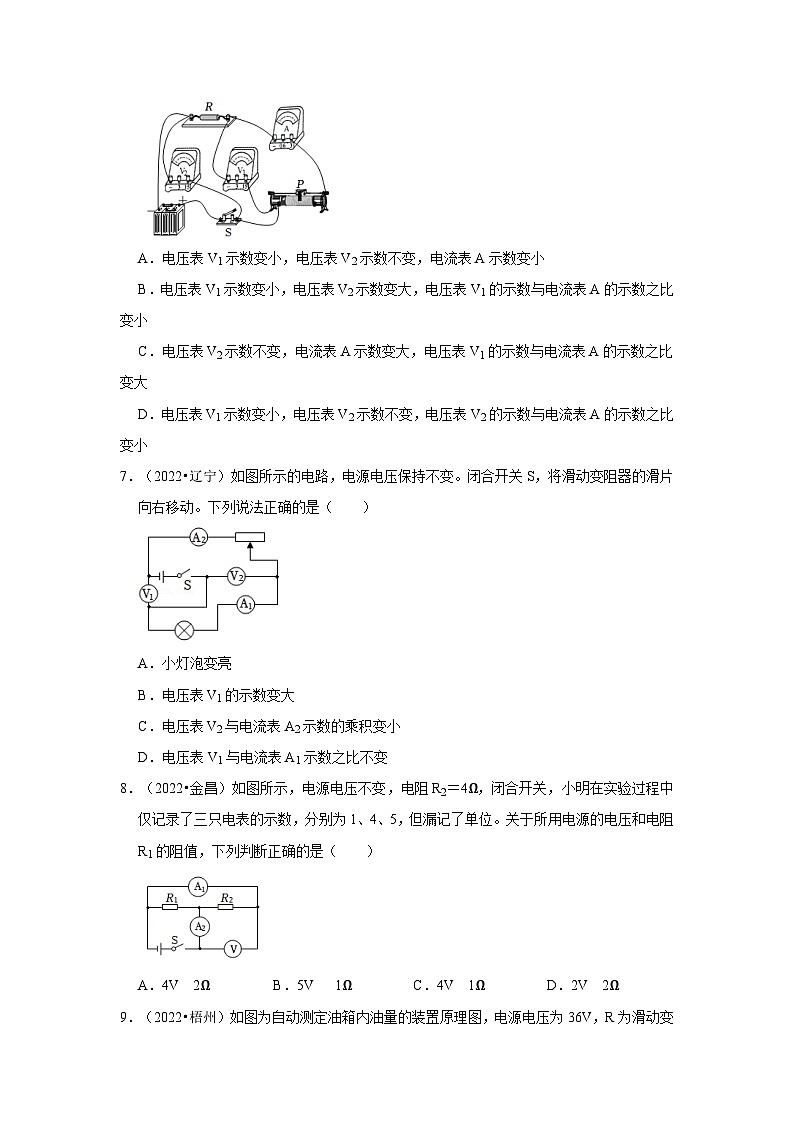

7．（2022•辽宁）如图所示的电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片向右移动。下列说法正确的是（ ）
A．小灯泡变亮
B．电压表V1的示数变大
C．电压表V2与电流表A2示数的乘积变小
D．电压表V1与电流表A1示数之比不变
8．（2022•金昌）如图所示，电源电压不变，电阻R2＝4Ω，闭合开关，小明在实验过程中仅记录了三只电表的示数，分别为1、4、5，但漏记了单位。关于所用电源的电压和电阻R1的阻值，下列判断正确的是（ ）

A．4V 2ΩB．5V 1ΩC．4V 1ΩD．2V 2Ω
9．（2022•梧州）如图为自动测定油箱内油量的装置原理图，电源电压为36V，R为滑动变阻器，R0为定值电阻，电流表的量程为0～0.6A，电压表的量程为0～36V。油箱中的油量是通过电流表或电压表的示数反映出来的，且表的最大量程对应油箱最大油量，当油箱内的油面在最高或最低位置时，滑动变阻器的滑片P恰好能分别滑至两端，当油面达到最低位置时，反映油量的电表示数为最大量程的。下列说法错误的是（ ）
A．R0阻值为60Ω
B．滑动变阻器的阻值变化范围为0～300Ω
C．当滑动变阻器的滑片P在中点时，电压表的示数为21V
D．当滑动变阻器的滑片P在中点时，电流表的示数为0.17A
10．（2022•鞍山）如图所示的电路中，电源电压不变。闭合开关S，R1滑片向左移动的过程中，下列说法正确的是（ ）
A．电流表A的示数变小
B．电压表V2的示数变大
C．电压表V1示数与电流表A示数的比值变大
D．电压表V1示数与电流表A示数的乘积变大
11．（2022•南通）如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（ ）

A．变阻器短路B．灯泡短路C．开关断路D．电流表断路
12．（2022•荆州）在进行“探究串联电路电压特点”实验时，某同学设计的电路如图所示。对于实验过程中出现的现象及分析正确的是（ ）
A．如果只有灯泡L1断路，则开关闭合后电压表示数为零
B．如果只有灯泡L2断路，则开关闭合后电压表示数为零
C．开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2断路
D．开关闭合后，如果电压表示数为电源电压，一定是灯泡L2短路
13．（多选）（2022•威海）公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列说法正确的是（ ）
A．接线柱“1”应与“3”连接
B．“显示器”由电压表改装而成
C．若货车质量增大，则电阻R0两端电压增大
D．为了节约电能，电阻R0可以去掉
14．（多选）（2022•日照）按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。下列判断正确的是（ ）
A．电源电压为6V
B．R2的阻值为20Ω
C．将图甲电路改接成图丙电路，R2两端的电压为5V
D．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1：4
二、填空题。
15．（2022•鄂尔多斯）如图，电源电压恒为7.5V，灯L2的规格为“6V 6W”。当开关S闭合时，两灯发光；使用一段时间后L1突然熄灭，L2变亮，电流表示数变大，则电路出现的故障是 ，此时通过灯L2的电流为 A。（假设灯丝电阻不变）

16．（2022•青海）如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数 （选填“变大”“不变”或“变小”），灯泡L1的亮度 （选填“变亮”“不变”或“变暗”）。
17．（2022•巴中）在如图甲所示的电路中，灯泡L1标有“6V 3W”，灯泡L2标有“6V 6W”，两灯泡的U﹣I图像如图乙所示。在a、b间接入电源，为保证两灯均不损坏，则允许接入的最大电源电压为 V，此时电压表V2的示数为 V。
18．（2022•凉山州）在“探究电流与电压的关系”的实验中，某同学根据实验数据分别画出了电阻R1和R2的I﹣U图像如图所示，则R1与R2的阻值之比为 ，完成实验后分析数据可以得出在电阻一定时，电流与电压成 比。
19．（2022•成都）如图是小华探究电流与电阻关系的实验电路，AB间可以换接多个不同阻值的电阻。在每次换接电阻后，他应调节滑动变阻器滑片控制AB间 不变。换接电阻多次实验，是为了 。
20．（2022•沈阳）如图所示，电源电压保持不变，灯泡灯丝电阻保持不变，闭合开关后，将滑动变阻器的滑片P从中点向右移动的过程中，电压表的示数将 ，电流表A2与电流表A1的示数差 ，电路的总功率 （以上三空均选填“变大”、“变小”或“不变”）。
21．（2022•桂林）在物理兴趣小组的活动中，小桂按如图所示的电路图连接电路，电源电压恒定为10V，R0为滑动变阻器，R、Rx为定值电阻，且R＜Rx，R＝15Ω。闭合开关S前，应将R0的滑片移动至最 （选填“左”或“右”）端；闭合开关S，将滑片移至某点固定不动，当开关S1由a点切换到b点时，电压表示数变化了0.5V，电流表示数变化了0.1A，则Rx＝ Ω。
22．（2022•锦州）如图所示电路，电源电压恒定，定值电阻R2的阻值为20Ω，电流表A1和A2的量程均为0～0.6A。闭合开关S，当滑动变阻器R1的滑片从最左端向右移动的过程中，两个电流表的示数之差始终为0.2A。则电压表的示数为 V，滑动变阻器R1允许接入电路的最小阻值为 Ω。
23．（2022•鞍山）如图所示的电路，电源电压恒定。R为定值电阻，小灯泡的额定功率为2W，电流表接0～0.6A量程。闭合开关S、S1时，电压表示数为6V，电阻R在1min内产生540J的热量，则R的阻值为 Ω。闭合开关S、断开开关S1时，小灯泡恰好正常发光，则小灯泡的额定电压为 V，电阻R的实际功率为 W。
24．（2022•辽宁）如图甲所示，电源电压保持不变，电阻R1的阻值为13Ω。只闭合开关S1，将滑动变阻器R2的滑片从最右端向左移动，直至小灯泡正常发光。图乙是电流表示数与滑动变阻器R2接入阻值关系的图象。小灯泡正常发光时，R2两端的电压为 V。保持滑片位置不动，断开S1、闭合S2，再将滑片向右移动。图丙是电压表与电流表示数关系的图象。则电源电压为 V，小灯泡的额定功率为 W。
三、实验探究题。
25．（2022•济南）在探究“导体中的电流与导体电阻的关系”实验中，小刚已连接的部分实验电路如图所示。
（1）请你用笔画线代替导线帮小刚完成实验电路的连接。
（2）电路连接完成并检查无误后，小刚应先将滑动变阻器的滑片P滑到 （选填“A”或“B”）端，然后再闭合开关。
（3）闭合开关后，小刚发现电压表和电流表均没有示数。此时实验电路出现的故障可能是 。
A.电流表处开路 B.定值电阻处开路 C.电压表处开路 D.滑动变阻器处开路
（4）排除故障后，小刚重新进行实验。闭合开关，调节滑动变阻器滑片P，让电压表的示数为2V，测得并记录下电流值，断开开关；用10Ω的定值电阻替换5Ω的定值电阻接入电路后，闭合开关，小刚接下来的操作是：
，测得并记录下电流值。
26．（2022•黔西南州）在“探究电流与电压的关系”实验中，用2节新干电池做电源，其他器材如图甲所示。
（1）电路中滑动变阻器的主要作用是 。
（2）小明将实物连接成如图甲所示电路。经查，其中有一条连线错误，在错误的连线上画“×”并用笔画线代替导线画出正确的连线。
（3）正确连接电路后，闭合开关，移动滑动变阻器的滑片P，发现电流表无示数，电压表有示数，其原因可能是 （填一种即可）。
（4）排除故障后进行实验，将滑动变阻器的滑片P逐渐向右移动，发现随着电压表示数的变大，电流表示数 ，依次记录电压表与电流表的示数。
（5）根据实验数据，作出I﹣U图像。分析图像可得结论：当导体的电阻一定时，通过导体的电流与导体两端电压成 比。
（6）进一步分析I﹣U图像，结合实验器材规格可知：当电压表示数为3V时，滑动变阻器的滑片P位于 端，当电压表示数为1V时，滑动变阻器连入电路的电阻为 Ω。
27．（2022•贵港）小华做测量定值电阻Rx阻值的实验，现有器材：待测电阻Rx、两节干电池、电压表、电流表、滑动变阻器、开关、导线若干。
（1）请按图甲所示的电路图，以笔画线代替导线，将图乙中的电路连接完整。
（2）连接电路时，开关断开，并将滑动变阻器滑片置于阻值 处。
（3）正确连接电路，闭合开关，发现无论怎样移动滑片P，电流表都没有示数，而电压表示数接近3V，则故障可能是 （选填标号）。
A.滑动变阻器断路 B.Rx断路 C.Rx短路
（4）排除故障后，当电压表示数为1.3V时，电流表示数如图丙所示，则通过Rx的电流大小为 A，它的阻值是 Ω。
（5）本实验要多次测量取平均值，目的是 。
（6）小华对实验进行进一步拓展，利用电源（电压未知但恒定不变）、阻值为R0的定值电阻、电流表、开关等器材，设计了如图丁所示的电路也能测出Rx的阻值，请你完成下列实验步骤：
①按电路图正确连接电路，闭合开关S，断开开关S1，读出电流表示数I1；
② ，读出电流表示数I2；
③根据实验数据，计算出待测电阻Rx＝ 。（用R0、I1、I2表示）
四、计算题。
28．（2022•福建）如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，RP是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：
（1）电路中的电流。
（2）RP的阻值。
29．（2022•上海）如图所示电路，电阻R1的阻值为10欧，闭合开关后，电流表示数为1.2安。
①求电源电压U；
②若在电路中接入一个电阻R2，使得接入前后电流表的示数变化0.4安，求R2的阻值。
30．（2022•济宁）长征二号F遥十三运载火箭于2021年10月16日0时23分按预定时间精准点火发射，搭载的神舟十三号载人飞船被成功送入太空。发射前，检验飞船舱体的气密性至关重要。某兴趣小组用封闭容器代替飞船舱体置于真空室中，设计了如图所示的电路，模拟检验飞船舱体的气密性。若密闭容器不漏气，则密闭容器与真空室中的气压不发生变化；若密闭容器漏气，则密闭容器中的气压减小，真空室中的气压增大。密闭容器中的正常环境气压为1.0×105Pa，电源电压U＝12V，定值电阻R0＝18Ω；R1和R2是两个相同的压敏电阻，其阻值随环境气压的变化如表中所示。
按要求回答下列问题：
（1）当开关S接a时，若电压表的示数为10.8V，请通过计算判断密闭容器是否漏气；
（2）若密闭容器漏气，开关S接b时，电流表的示数为0.3A，求此时真空室中的环境气压。
环境气压/（×105Pa）
0
0.2
0.4
0.6
0.8
1.0
压敏电阻阻值/Ω
36
22
12
6
3
2
