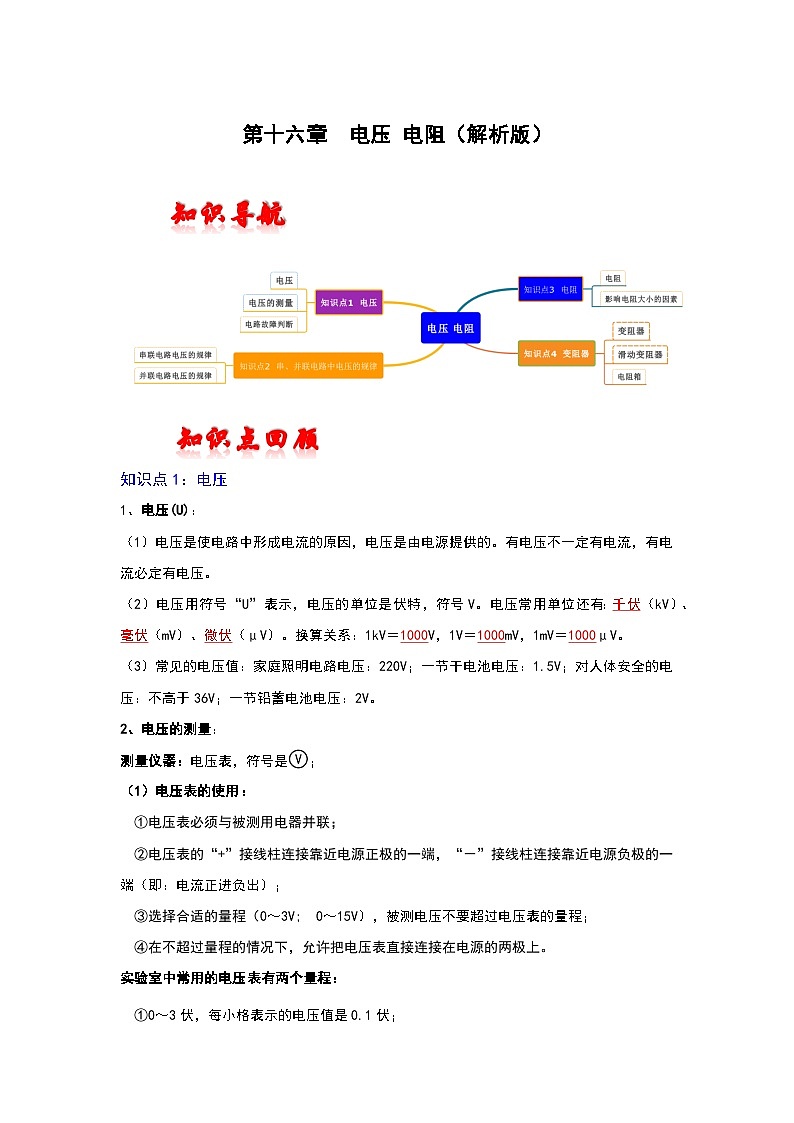

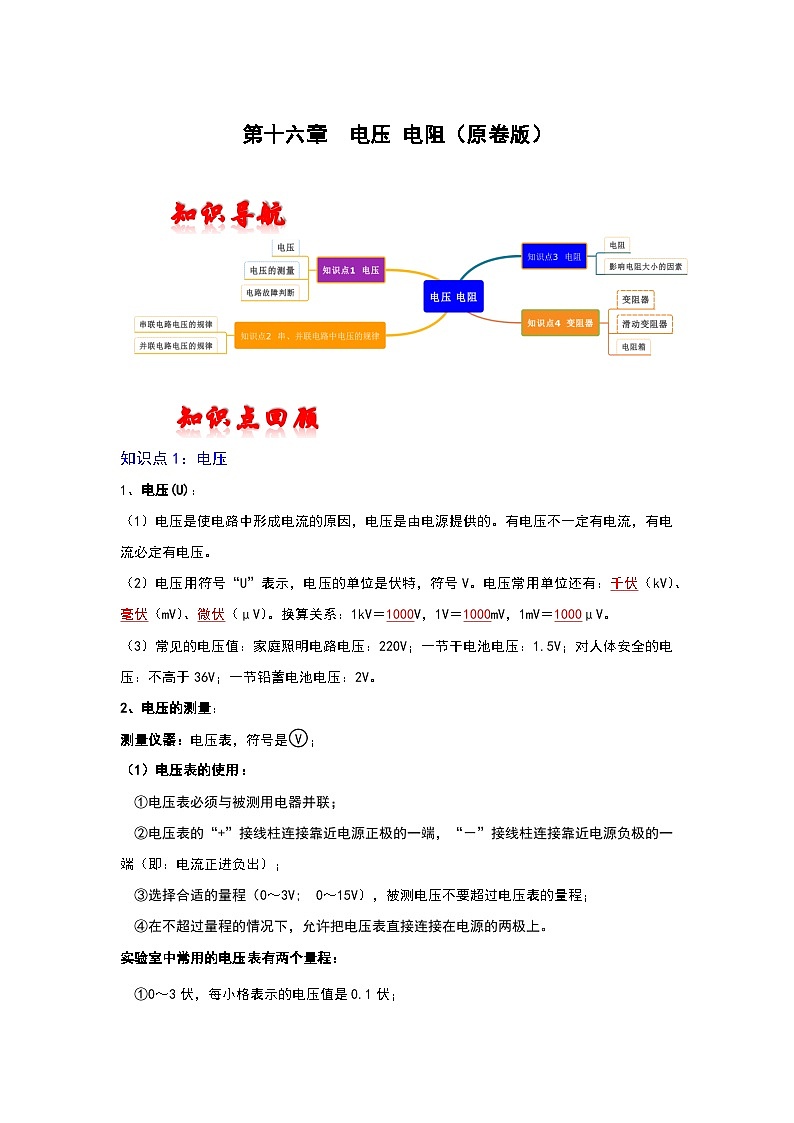

（人教版）中考物理一轮复习考点讲与练第一十六章 电压 电阻（2份，原卷版+解析版）

这是一份（人教版）中考物理一轮复习考点讲与练第一十六章 电压 电阻（2份，原卷版+解析版），文件包含人教版中考物理一轮复习考点讲与练第十六章电压电阻原卷版docx、人教版中考物理一轮复习考点讲与练第十六章电压电阻解析版docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。

知识点回顾
知识点1：电压
1、电压(U)：
（1）电压是使电路中形成电流的原因，电压是由电源提供的。有电压不一定有电流，有电流必定有电压。
（2）电压用符号“U”表示，电压的单位是伏特，符号V。电压常用单位还有：千伏（kV）、毫伏（mV）、微伏（μV）。换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。
（3）常见的电压值：家庭照明电路电压：220V；一节干电池电压：1.5V；对人体安全的电压：不高于36V；一节铅蓄电池电压：2V。
2、电压的测量：
测量仪器：电压表，符号是 eq \\ac(○,V)；
（1）电压表的使用：
①电压表必须与被测用电器并联；
②电压表的“+”接线柱连接靠近电源正极的一端，“－”接线柱连接靠近电源负极的一端（即：电流正进负出）；
③选择合适的量程（0～3V; 0～15V），被测电压不要超过电压表的量程；
④在不超过量程的情况下，允许把电压表直接连接在电源的两极上。
实验室中常用的电压表有两个量程：
①0～3伏，每小格表示的电压值是0.1伏；
②0～15伏，每小格表示的电压值是0.5伏。
电压表的电阻特点：本身的电阻很大，相当于断开的开关。

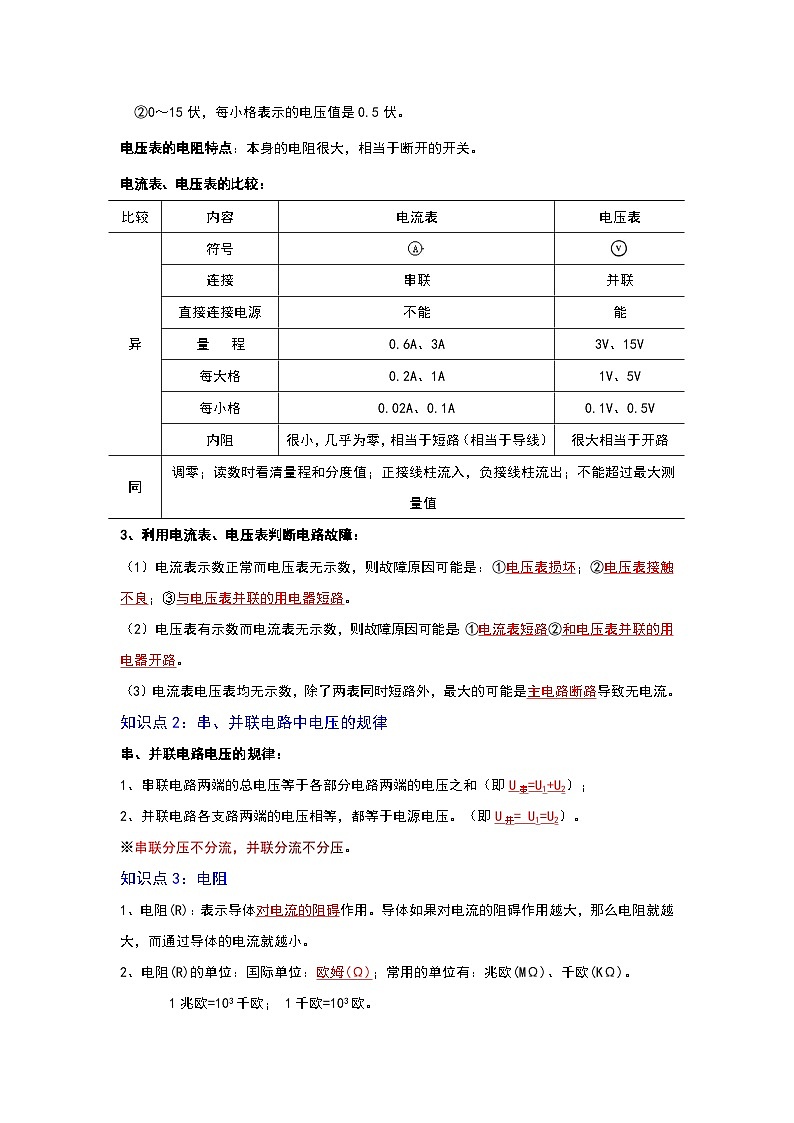

电流表、电压表的比较：
3、利用电流表、电压表判断电路故障：
（1）电流表示数正常而电压表无示数，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
（2）电压表有示数而电流表无示数，则故障原因可能是：①电流表短路②和电压表并联的用电器开路。
（3）电流表电压表均无示数，除了两表同时短路外，最大的可能是主电路断路导致无电流。
知识点2：串、并联电路中电压的规律
串、并联电路电压的规律：
1、串联电路两端的总电压等于各部分电路两端的电压之和（即U串=U1+U2）；
2、并联电路各支路两端的电压相等，都等于电源电压。（即U并= U1=U2）。
※串联分压不分流，并联分流不分压。
知识点3：电阻
1、电阻(R)：表示导体对电流的阻碍作用。导体如果对电流的阻碍作用越大，那么电阻就越大，而通过导体的电流就越小。
2、电阻(R)的单位：国际单位：欧姆(Ω)；常用的单位有：兆欧(MΩ)、千欧(KΩ)。
1兆欧=103千欧； 1千欧=103欧。

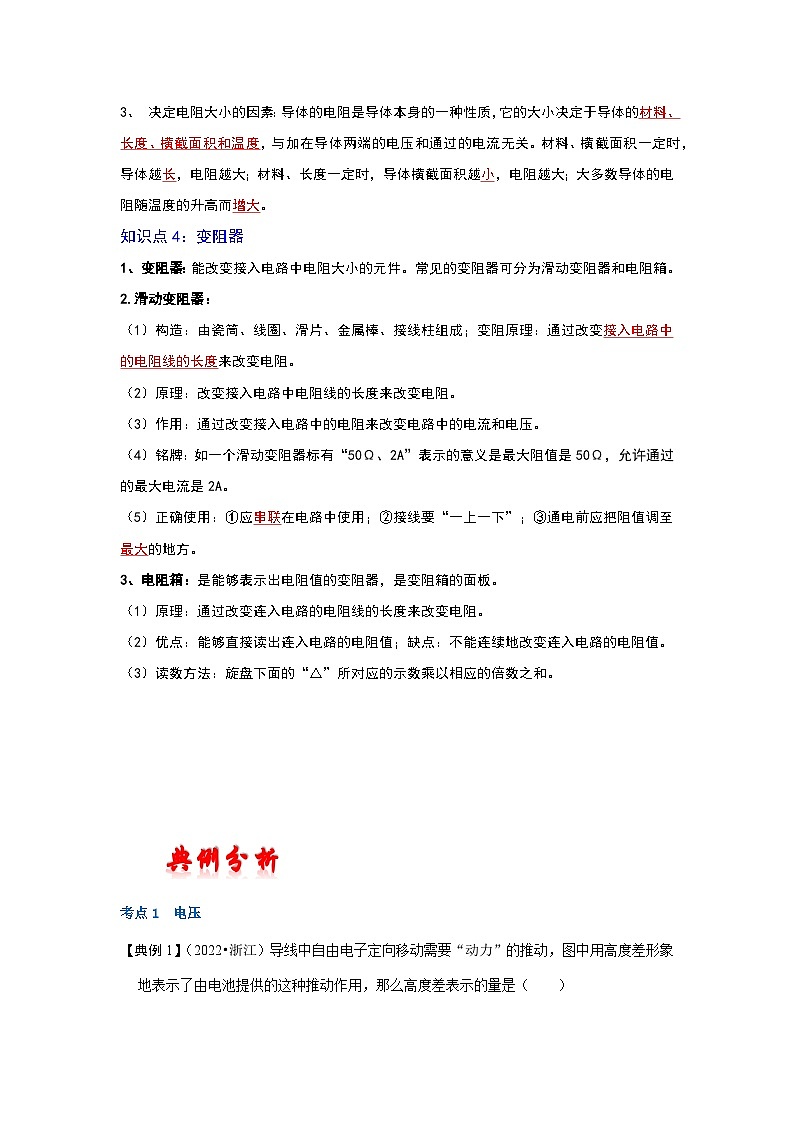

3、 决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，与加在导体两端的电压和通过的电流无关。材料、横截面积一定时，导体越长，电阻越大；材料、长度一定时，导体横截面积越小，电阻越大；大多数导体的电阻随温度的升高而增大。
知识点4：变阻器
1、变阻器：能改变接入电路中电阻大小的元件。常见的变阻器可分为滑动变阻器和电阻箱。
2.滑动变阻器：
（1）构造：由瓷筒、线圈、滑片、金属棒、接线柱组成；变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。
（2）原理：改变接入电路中电阻线的长度来改变电阻。
（3）作用：通过改变接入电路中的电阻来改变电路中的电流和电压。
（4）铭牌：如一个滑动变阻器标有“50Ω、2A”表示的意义是最大阻值是50Ω，允许通过的最大电流是2A。
（5）正确使用：①应串联在电路中使用；②接线要“一上一下”；③通电前应把阻值调至最大的地方。
3、电阻箱：是能够表示出电阻值的变阻器，是变阻箱的面板。
（1）原理：通过改变连入电路的电阻线的长度来改变电阻。
（2）优点：能够直接读出连入电路的电阻值；缺点：不能连续地改变连入电路的电阻值。
（3）读数方法：旋盘下面的“△”所对应的示数乘以相应的倍数之和。
典例分析
考点1 电压

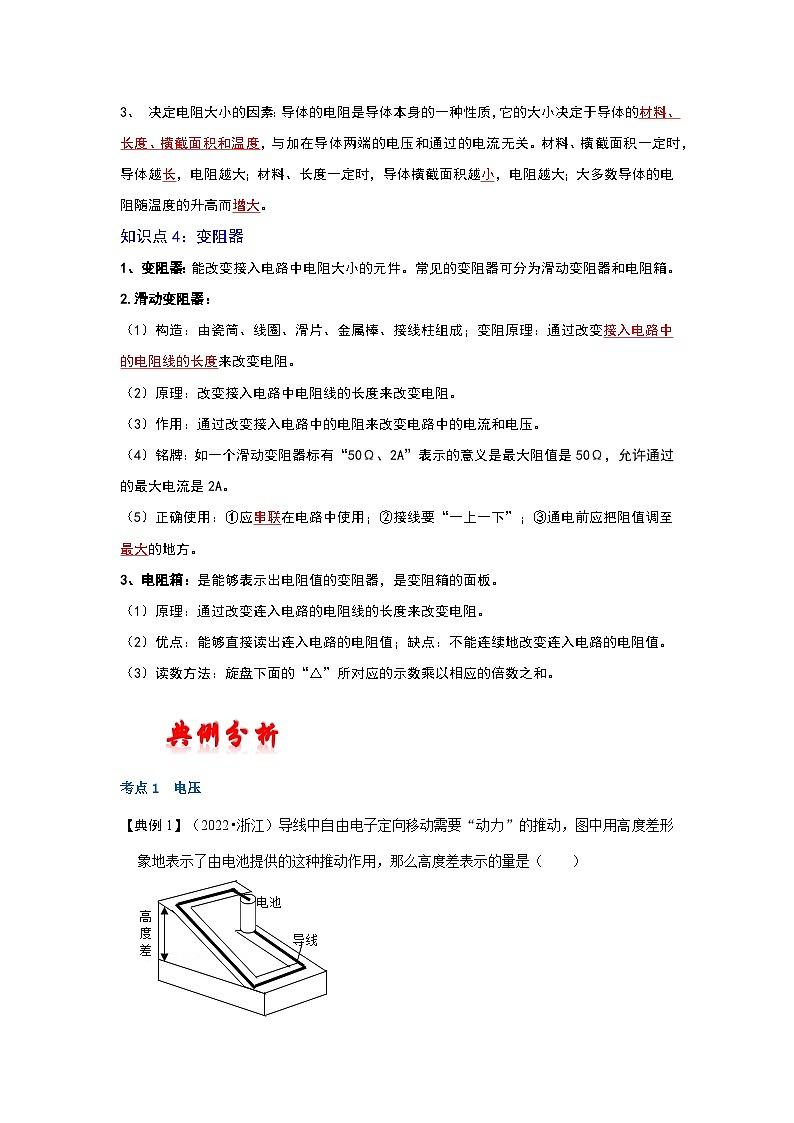

【典例1】（2022•浙江）导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（ ）
A．电流B．电阻C．电压D．电功
【典例2】（2022•河东区二模）如图所示，把铜片、铁片插入一个苹果，就制成了一个水果电池，从图中可以看出 片是水果电池的正极；该水果电池的电压是 V。

【典例3】（2022•广州模拟）如图所示，在图中的圆圈中填入电压表或电流表，闭合开关后，两灯都发光。（根据要求作图）

考点2 串、并联电路中电压的规律
【典例4】（2021•青岛）用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在A、B两点间，且电压表正接线柱接A点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
【典例5】（2022•黑龙江）请你仔细观察并分析电路图，下列说法正确的是（ ）

A．两灯串联，两电压表示数相同B．两灯并联，两电压表示数不同
C．两灯串联，两电压表示数不同 D．两灯并联，两电压表示数相同
【典例6】（2022•梧州模拟）如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，A1、A2为电流表，R1、R2为定值电阻，则电压表V3测的是 两端的电压，U1、U2、U3的关系式为 。
【典例7】（2022•襄阳）小阳同学设计了如图甲所示电路图探究并联电路的电压规律，请你回答下列问题。
（1）分别测出小灯泡L1、L2两端的电压及 电压，就可以分析并联电路的电压规律；
（2）当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 ；
（3）正确连接电路后，若测得L1两端电压为2.5V，则测L2两端电压是 V。
考点3 电阻
【典例8】（2022•枣庄）小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”。他已选好代号为“a”的导体，他还应选用表中哪两个导体进行实验探究（ ）
A．b、cB．c、eC．c、dD．b、e
【典例9】（2022•襄阳）如图所示，多芯线是高压输电常用的导线，它是由多根细导线并联组成。材料、长度相同的多芯线的电阻 （选填“大于”“小于”或“等于”）其中每一根细导线的电阻。

【典例10】（2022•乐山）某小组同学在学习了欧姆定律后，对探究实验“影响导体电阻大小的因素”进行了改良，结合实验室所提供的几种规格的导体（如表1），设计了如图1 所示的电路图。

（1）图1中，将三个电阻串联是为了保证 （选填“电压”或“电流”）相等。
（2）在探究“导体电阻与横截面积的关系”时，R1、R2、R3分别选用A、B、C三段导体。某次读数，电压表V1示数为1.5V、V2示数为0.7V，电压表V3示数如图2所示为 V。由欧姆定律分析得出，电压表示数越大，导体电阻越 （选填“大”或“小”）。多次调节滑动变阻器重复读数，可得出结论：材料和长度相同时，横截面积越大，导体电阻越 （选填“大”或“小”）。
（3）在探究“导体电阻与长度的关系”时，选用B、 和 （填导体代号），重复上述操作，可得出结论：材料和横截面积相同时，长度越长，导体电阻越大。
（4）本实验主要运用的物理方法是 （选填“控制变量法”或“模型法”）。
【典例11】（2022•晋中）生活中导线与插座连接时，有人会将直导线的裸露端直接插入接线孔，但更好的接法是先将导线裸露端折成“U型”再插入，如图所示。这种“U型”接法可以增大连接处的接触面积，会更安全。请你用学过的物理知识解释其中的道理。

考点4 变阻器
【典例12】（2022•临沂一模）小明做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现灯泡不亮。接下来，他最合理的做法是（ ）

A．断开开关，更换灯泡重新实验
B．断开开关，拆掉导线重新连接电路
C．断开开关，增加电池的个数重新实验
D．观察电流表是否有示数，判断电路是否断路
【典例13】（2022•温江区模拟）小乐用电阻丝制作了一个变阻器，图为变阻器的内部结构示意图，1、2、3是它的三个接线柱，旋钮带动滑片转动。将变阻器接入简单串联电路，若顺时针旋转旋钮时电路中的电流变大，则需将 （选填“1和2”、“1和3”或“2和3”）接线柱接入电路；若在此过程中，电路中的电流变化不明显，则可以选择更 （选填“细”或“粗”）的电阻丝来做实验。

巩固训练
一、选择题。
1．（2022•黑龙江）下列对于生活中物理量的描述，最接近实际的是（ ）
A．初三学生小明的身高为15.2m B．教室中一根粉笔重500g
C．黑龙江省夏天的气温为55℃ D．一节干电池的电压为1.5V
2．（2021•泰安）下列电路连接正确的是（ ）
A． B． C． D．
3．（2022•烟台）如图所示，电源电压不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。下列说法中正确的是（ ）

A．L1两端电压为2V
B．电源两端电压为4V
C．断开开关，只将电压表V2换成电流表，则L1与L2串联
D．断开开关，将两个电压表都换成电流表，则L1与L2并联
4．（2021•甘孜州）中国物理学家在超导研究领域的重大突破，有望提高能源利用效率与传输效率。超导材料能用来制作（ ）
A．白炽灯灯丝 B．高压输电线 C．电烤炉电阻丝 D．电熨斗发热体
5．（2022•沂源县模拟）如图所示的钨丝是一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光；向钨丝吹气时，小灯泡L变亮；用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（ ）

A．钨丝的电阻随温度升高而减小
B．给钨丝加热时，电路中的电流变大
C．向钨丝吹气时，钨丝电阻变小
D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
6．（2022•内江）如图所示，给出了滑动变阻器四种接入电路的结构示意图。其中，当滑片P向左滑动时，使连入电路中的电阻变大的接法是（ ）
A． B．C． D．
7．（2022•沈河区一模）如图甲所示是一个好玩的灯具，当顺时针转动灯具，灯就逐渐变暗，直至熄灭。实际上是由一个电位器控制着灯泡的亮度。图乙是这个电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。转动灯具，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，该滑片跟着灯具一起转动。下列分析正确的是（ ）
A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的
C．该电路中，电位器只将a、b接入电路
D．该电路中，电位器只将b、c接入电路
二、填空题。
8．（2022•丹徒区二模）如图，接“﹣、3”接线柱，电压表的示数为 V。

9．（2022•费县二模）如图是电阻A和B的I﹣U图象。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是 A。若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是 V。
10．（2022•济南）电光源的发明，照亮了人类生活的每一个角落。图甲所示的白炽灯是利用电流的 （选填“热效应”“磁效应”或“化学效应”）使灯丝达到白炽状态而发光的，发光效率仅8%，更多能量都以内能的形式散失到周围环境中。现在用来照明的白炽灯已被图乙所示节能、环保的LED灯所替代，一只12WLED灯的亮度相当于一只100W白炽灯的亮度。LED灯主要是用 （选填“纳米材料”“超导材料”或“半导体材料”）制成的。
11．（2022•西城区校级三模）（1）图1所示，电阻箱的示数为 Ω。
（2）图2所示，电流表的示数为 A、电压表的示数为 V。

12．（2022•潮阳区校级模拟）小红家里的发光二极管LED灯是一种冷光源，它由 材料制成（选填“导体”“半导体”、“绝缘体”、“超导体”），有两个不同的LED灯串联，灯L1比灯L2要亮得多，流过灯L1的电流I1与灯L2的电流I2的关系是I1 I2（选填“＞”“＝”和“＜”）；小红家还有热光源，能发出强光和高热的一种用电器，它的名字叫浴霸，浴霸是由四盏灯组成，小红还发现浴霸的其中一个灯泡坏了，但其它灯泡仍可以正常发光，他推测这四盏灯的连接方式是 （选填“串联”或“并联”）。
三、实验探究题。
13．（2022•简阳市模拟）小红和小希一起进行“探究串联电路电压的规律”的实验。
（1）为了测出灯泡L1两端的电压，请帮小红在图甲所示电路中，用笔画线代替导线补充完整电路。
（2）正确连接电路并闭合开关后，小红发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是 。
（3）如果另一小组同学实验时，电压表示数如图乙所示，为了使测量结果更准确，接下来他们应该：断开开关， 。
14．（2022•三明模拟）小圆想要探究相同体积导电溶液的电阻与长度的关系，他在一根乳胶管内灌满了某导电溶液，用铜棒塞住管口，形成一段长度为20cm的封闭液柱。用如图1电路测量液柱电阻Rx。实验步骤如下：

（1）闭合S1，断开S2，此时电流表的示数为 A（如图2）。
（2）闭合S2，断开S1， ；此时电阻箱的示数（如图3），则测得液柱电阻为 Ω。
（3）将乳胶管均匀拉长，导电溶液始终充满乳胶管，且与铜棒接触良好。
（4）将多次实验测得的液柱长度L和电阻R，记录在下表中。
（5）分析数据发现：相同体积该导电液的电阻R，与 成正比，请写出该导电液的电阻Rx与长度L的关系式Rx＝ （要求保留单位）。
比较
内容
电流表
电压表
异
符号
连接
串联
并联
直接连接电源
不能
能
量 程
0.6A、3A
3V、15V
每大格
0.2A、1A
1V、5V
每小格
0.02A、0.1A
0.1V、0.5V
内阻
很小，几乎为零，相当于短路（相当于导线）
很大相当于开路
同
调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不能超过最大测量值
导体代号
a
b
c
d
e
导体长度L/m
1.5
0.5
1.0
1.0
1.5
导体横截面积S/mm2
1.2
1.2
0.8
1.2
2.0
导体材料
镍铬
镍铬
镍铬
锰铜
镍铬
编号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
实验次数
1
2
3
4
长度L/cm
30.0
40.0
50.0
60.0
电阻Rx/Ω
90
160
250
360
