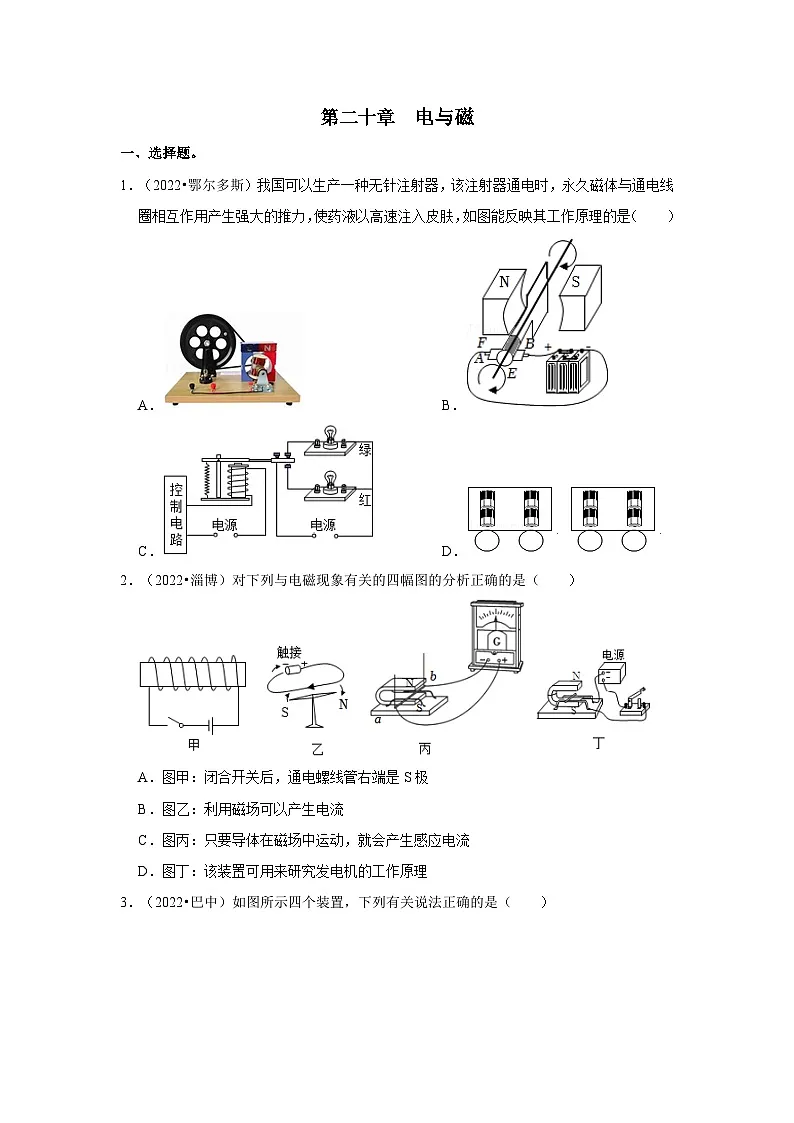

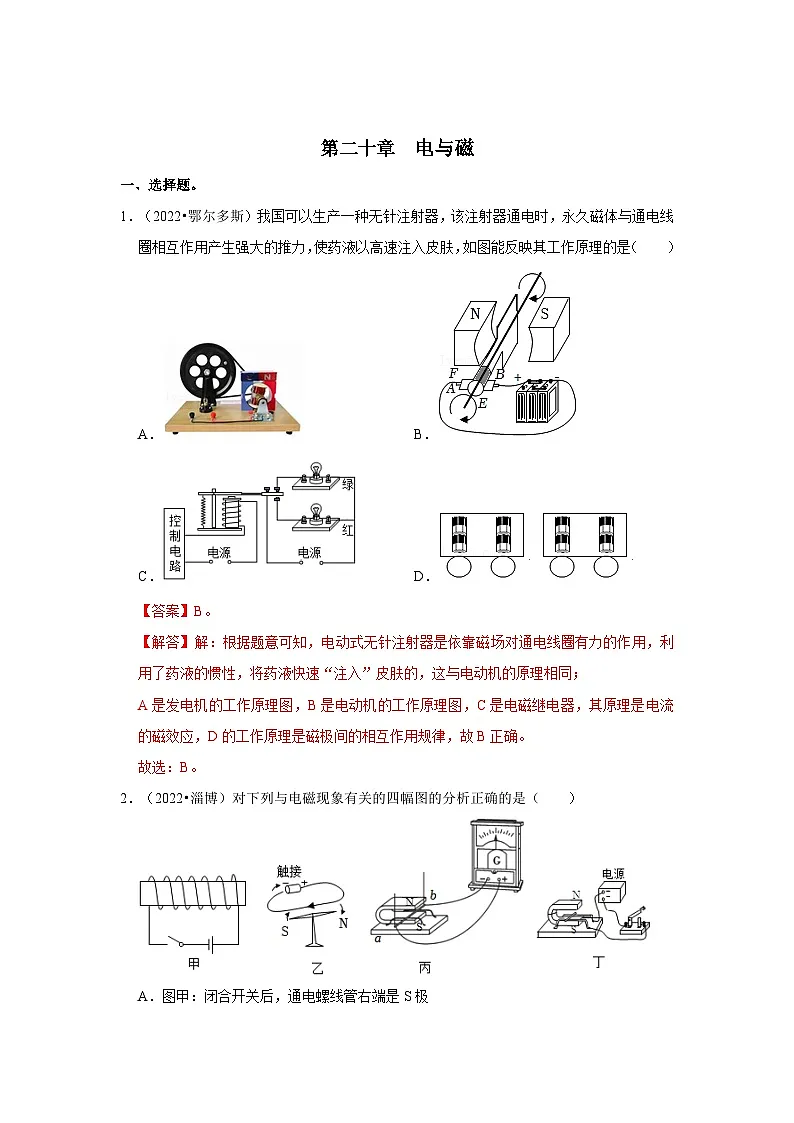

1．（2022•鄂尔多斯）我国可以生产一种无针注射器，该注射器通电时，永久磁体与通电线圈相互作用产生强大的推力，使药液以高速注入皮肤，如图能反映其工作原理的是（ ）
A． B．
C． D．

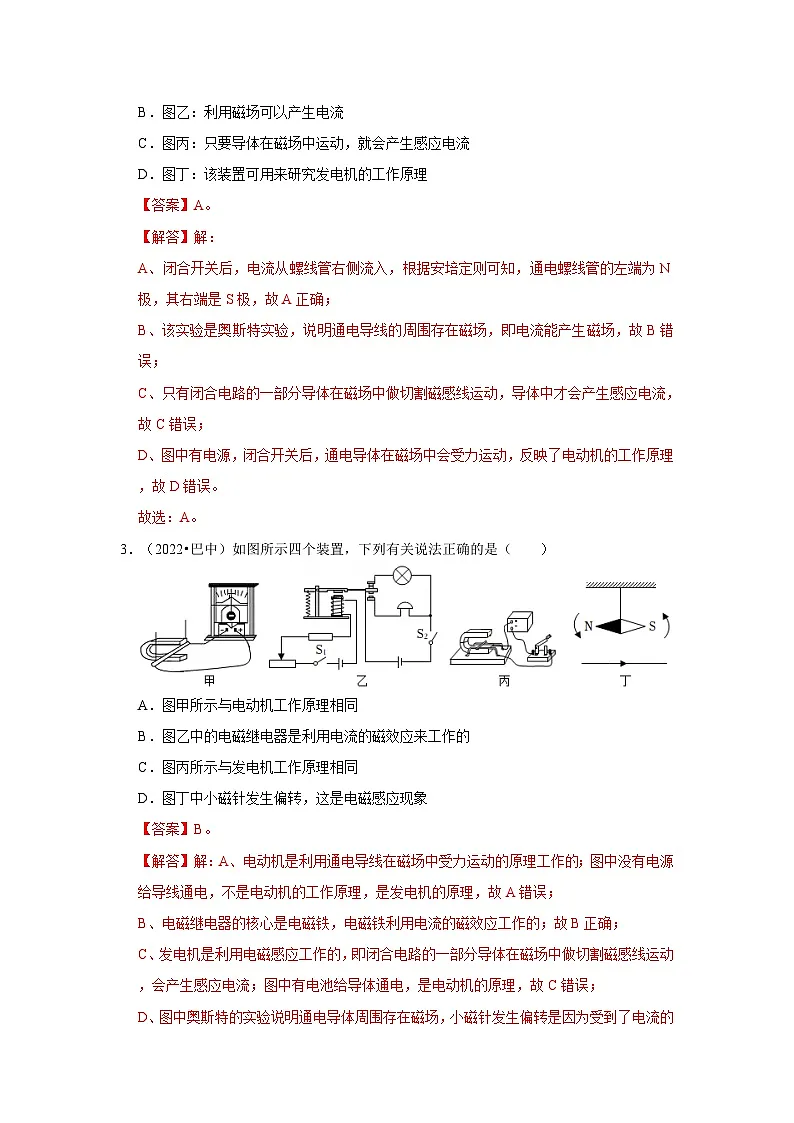

2．（2022•淄博）对下列与电磁现象有关的四幅图的分析正确的是（ ）
A．图甲：闭合开关后，通电螺线管右端是S极
B．图乙：利用磁场可以产生电流
C．图丙：只要导体在磁场中运动，就会产生感应电流
D．图丁：该装置可用来研究发电机的工作原理

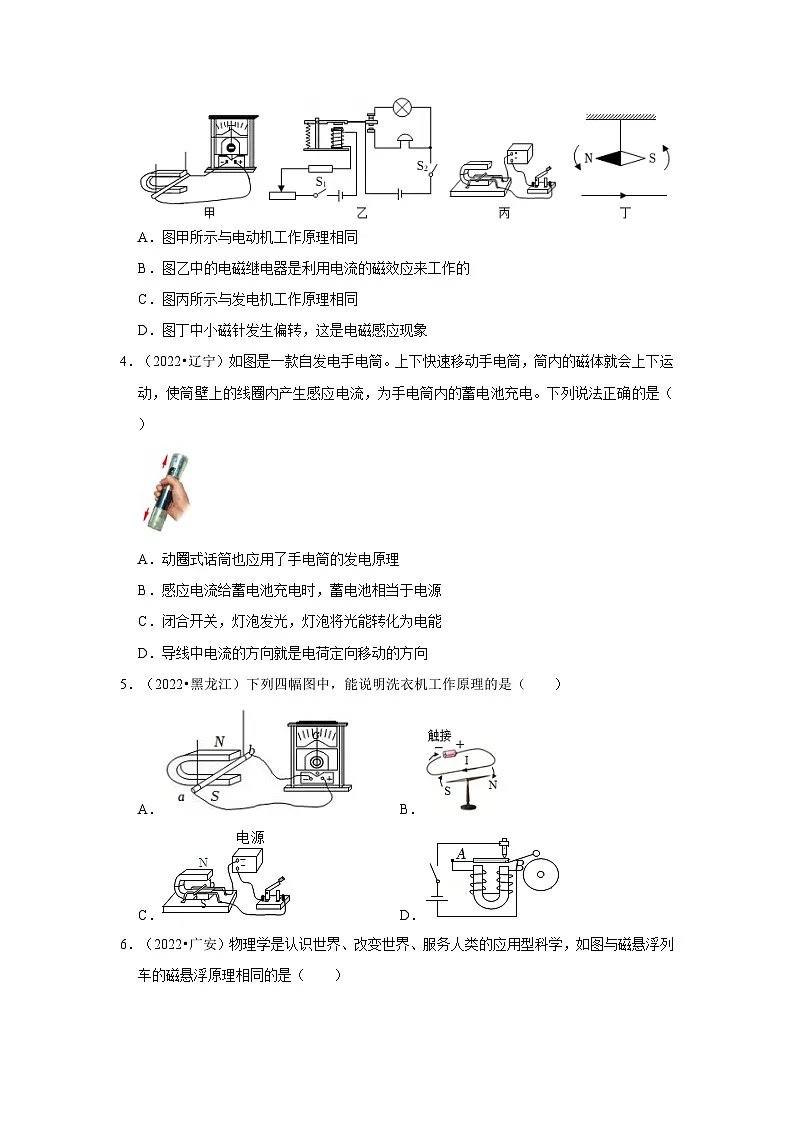

3．（2022•巴中）如图所示四个装置，下列有关说法正确的是（ ）
A．图甲所示与电动机工作原理相同
B．图乙中的电磁继电器是利用电流的磁效应来工作的
C．图丙所示与发电机工作原理相同
D．图丁中小磁针发生偏转，这是电磁感应现象

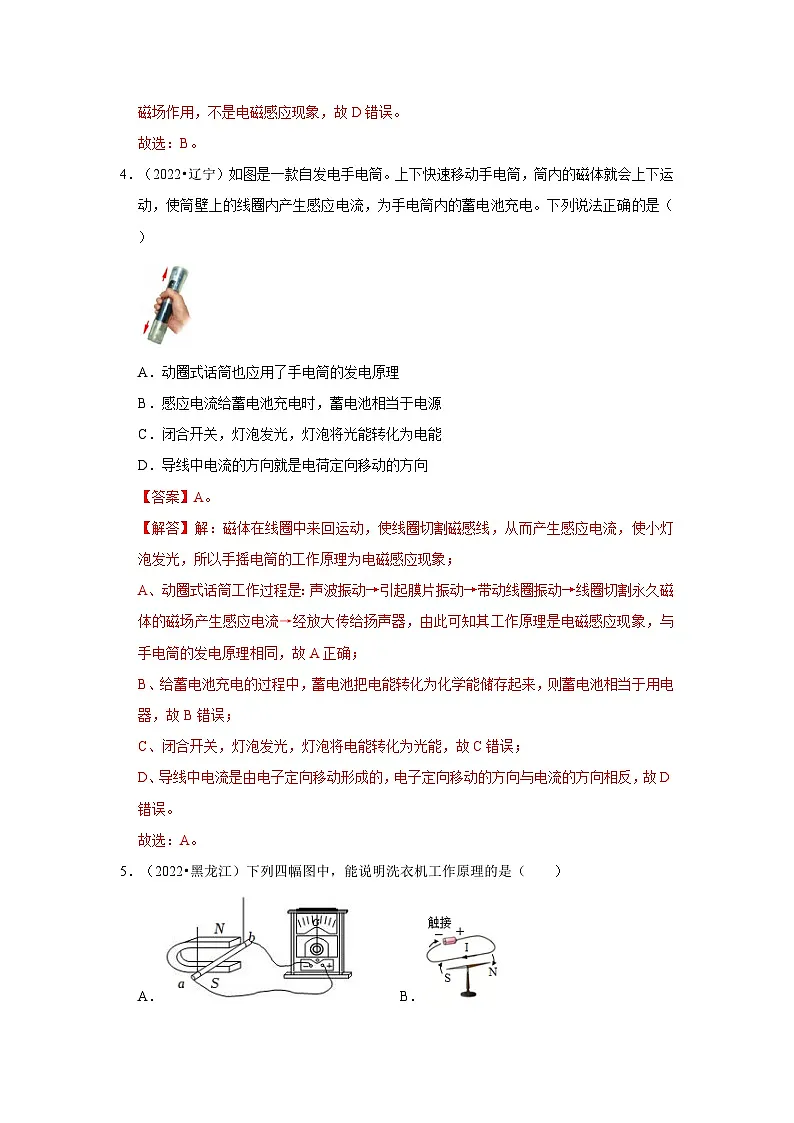

4．（2022•辽宁）如图是一款自发电手电筒。上下快速移动手电筒，筒内的磁体就会上下运动，使筒壁上的线圈内产生感应电流，为手电筒内的蓄电池充电。下列说法正确的是（ ）
A．动圈式话筒也应用了手电筒的发电原理
B．感应电流给蓄电池充电时，蓄电池相当于电源
C．闭合开关，灯泡发光，灯泡将光能转化为电能
D．导线中电流的方向就是电荷定向移动的方向
5．（2022•黑龙江）下列四幅图中，能说明洗衣机工作原理的是（ ）
A． B．
C． D．
6．（2022•广安）物理学是认识世界、改变世界、服务人类的应用型科学，如图与磁悬浮列车的磁悬浮原理相同的是（ ）
A． B．
C． D．

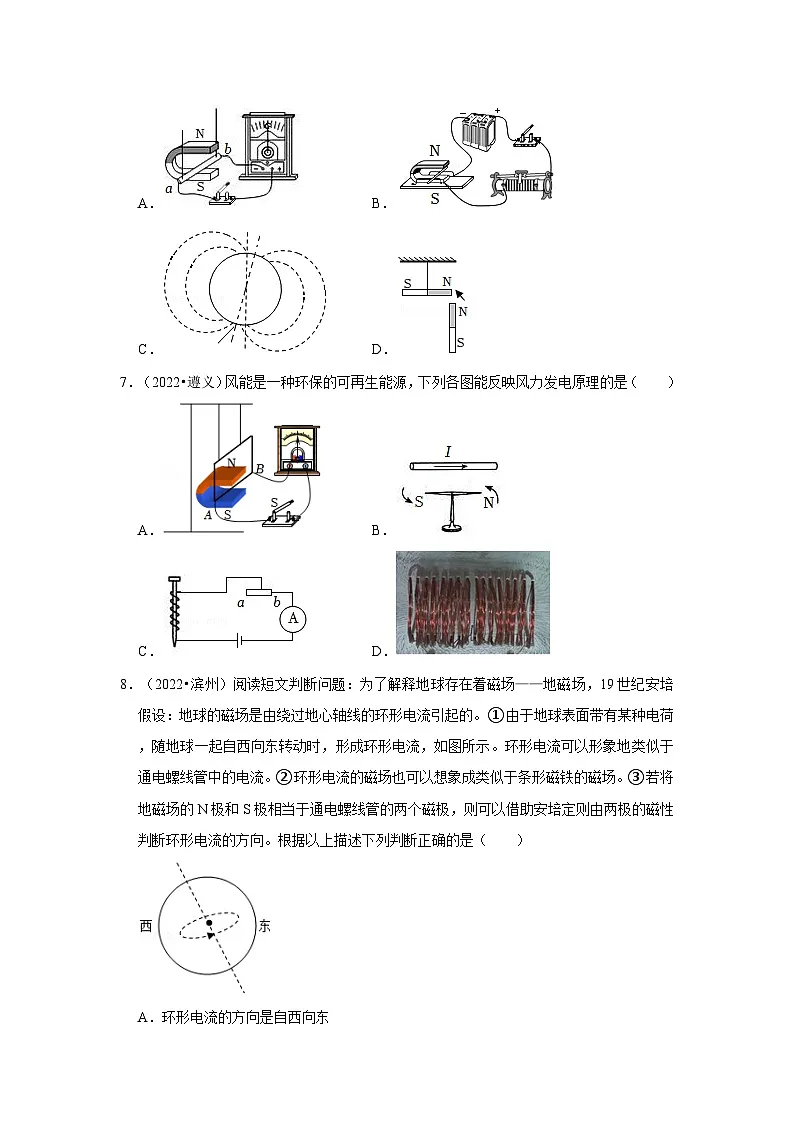

7．（2022•遵义）风能是一种环保的可再生能源，下列各图能反映风力发电原理的是（ ）
A． B．
C． D．
8．（2022•滨州）阅读短文判断问题：为了解释地球存在着磁场——地磁场，19世纪安培假设：地球的磁场是由绕过地心轴线的环形电流引起的。①由于地球表面带有某种电荷，随地球一起自西向东转动时，形成环形电流，如图所示。环形电流可以形象地类似于通电螺线管中的电流。②环形电流的磁场也可以想象成类似于条形磁铁的磁场。③若将地磁场的N极和S极相当于通电螺线管的两个磁极，则可以借助安培定则由两极的磁性判断环形电流的方向。根据以上描述下列判断正确的是（ ）
A．环形电流的方向是自西向东
B．形成环形电流的电荷是正电荷
C．形成环形电流的电荷，与用丝绸摩擦过的玻璃棒带的电荷相互吸引
D．用实验室常用验电器能够检验出形成环形电流的电荷电性
9．（2022•沈阳）如图所示是电磁继电器的工作原理图，闭合开关后，下列说法正确的是（ ）
A．弹簧的弹性势能减小 B．电磁铁的上端为S极
C．电动机工作，灯不发光 D．电磁铁的工作原理是电磁感应
10．（2022•株洲）株洲时代大道两旁的路灯杆上装有风力发电机，下列装置能反映其基本原理的是（ ）
A． B．
C． D．
11．（2022•资阳）下列是教材中涉及电与磁的探究实验或实验结论的情景示意图。其中实验原理或结果与电动机工作原理相同的是（ ）
A．奥斯特实验
B．安培定则
C．通电导线在磁场中受力
D．探究电磁感应现象
12．（2022•广元）小张学习了“电与磁”知识后，设计了如图所示的装置：用导线将磁场中的金属杆ab、cd和光滑金属导轨连接成闭合回路。以下说法正确的是（ ）
A．当左右移动cd时，ab不会运动
B．当左右移动ab时，cd会运动
C．当上下移动右侧磁体时，ab会运动
D．当左右移动cd时，右侧装置工作原理与电动机原理相同
13．（多选）（2022•青岛）下列实验现象的解释或实验原理的阐述，正确的是（ ）
A．将导线平行置于小磁针上方，通电时小磁针发生偏转，是因为通电导线周围存在磁场
B．向自由下垂的两张纸中间吹气，它们相互靠拢，是因为气体中流速越大的位置压强越大
C．托盘天平是一种等臂杠杆，用它测量物体质量时，运用了杠杆平衡原理
D．用刻度尺和秒表测量小车在斜面上运动的平均速度，运用的原理是v＝
14．（多选）（2022•盘锦）如图所示与磁有关的现象，下列分析正确的是（ ）
A．图甲中滑板车滑行时车轮边缘小彩灯发光，其发电原理是电磁感应
B．图乙中通过改变电流大小，可以改变电磁起重机磁性强弱
C．图丙中只将小电动机电源正负极对调，线圈转动方向不变
D．图丁中司南静止时长柄总是指向南方，说明地球周围存在磁场
二、填空题。
15．（2022•上海）一节新干电池的电压是 伏，功率为1千瓦的用电器工作0.5小时，消耗的电能为 度，丹麦物理学家奥斯特发现电流周围存在 。
16．（2022•达州）如图所示，开关S闭合，根据通电螺线管周围的磁感线分布判断直流电源的左端为 （选填“正极”或“负极”）；弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，弹簧测力计示数 （选填“先变小后变大”“一直不变”或“先变大后变小”）。
17．（2022•桂林）在如图所示的装置中，闭合开关后，导体AB在磁场中沿 （选填“左右”或“上下”）方向运动时，会产生感应电流，这就是电磁感应现象。人们根据此现象发明了 机。
18．（2021•威海）如图所示，物理学家罗兰曾经做过一个实验，在圆形橡胶盘上注入某种电荷，当橡胶盘沿中心轴高速旋转时，圆盘上方原来静止的小磁针转动了。这个实验现象说明 ；请你推断橡胶盘高速旋转时电荷有没有受到小磁针的力： （选填“有”或“没有”）。
19．（2022•河南）物理学的每一次重大发现，都为人类的文明和发展做出了杰出贡献。牛顿用光的色散实验证明了白光是由 混合而成的，揭开了光的颜色之谜。法拉第经过十年的不懈探索发现了 现象，开辟了人类大规模使用电能的新时代。
20．（2022•枣庄）公元1世纪初，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。如图，“柢”即握柄，是磁体的 极，司南之所以能指向南北方向，是由于受到 的作用。

21．（2022•济宁）如图是小明按时间顺序梳理的电与磁相关知识结构图，请你补充完整。
① ；② 。
22．（2022•绍兴）如图是手机无线充电的原理简化图。当充电器线圈接通电源之后，该线圈就会产生一个磁场，当手机放在充电器上的时候，手机中的线圈就会产生感应电流，实现无线充电。
（1）手机线圈中产生电流是利用 现象。
（2）当充电器线圈中某一时刻的电流方向如图所示，则图中B点的磁场方向是 （选填“向上”或“向下”）。
（3）与传统方式相比，请你对这种充电方式进行评价：
。
23．（2022•十堰）某小区因暴雨引起车库积水，部分车辆被淹，小明看到新闻后，设计了如图所示的车库积水自动报警器，如图是该报警器原理图，金属块A和B分别固定在车库地面附近适当高处，若车库积水水面到达 处（选填“A”或“B”）时， （选填“绿”或“红”）灯发光报警，此时电磁铁的上端是 极（选填“N”或“S”）。
24．（2020•朝阳）如图，螺线管的上方放置一个小磁针，螺线管左方的水平地面上放置一个铁块。闭合开关后，铁块静止不动，小磁针在磁场的作用下会发生转动，它的周围 （填“有”或“无”）磁感线，小磁针静止时左端为 （填“S”或“N”）极。当滑片P向左滑动时，铁块受到的摩擦力的大小将 （填“变大”、“变小”或“不变”）。
三、作图题。
25．（2022•潍坊）如图所示，条形磁铁静止在水平桌面上，通电螺线管左端为N极，靠近条形磁铁放置。请根据图中所示情况：
（1）将电源“+”“﹣”极填入括号中；
（2）在已画出的磁感线上用箭头标出其方向；
（3）画出条形磁铁所受摩擦力的示意图。
26．（2022•常州）条形磁体的磁感线如图所示，小磁针处于静止状态，请在图中标出：
①磁感线A点处的磁场方向；
②小磁针的N极。
27．（2022•广元）在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“﹣”极。

四、实验探究题。
28．（2022•东营）如图所示是“探究影响通电螺线管磁性强弱的因素”的实验装置。
（1）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于最 （选填“左”或“右”）端；
（2）闭合开关，调节滑片位置，电流表的指针如图所示，则电流表的示数为 A，此时通电螺线管的下端是 （选填“N”或“S”）极；
（3）下列操作能减弱通电螺线管磁性的是 （选填字母）；
A．抽去铁芯 B．电源两极对调 C．减少线圈的匝数
（4）电磁铁的用途很多，如电磁起重机，试再列举至少2项电磁铁在实际中的应用： 、 。
29．（2022•攀枝花）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了诺贝尔物理学奖。巨磁电阻效应是指某些材料的电阻在磁场中急剧变化的现象，这一发现大大提高了磁电之间信号转换的灵敏度，从而引发了现代硬盘生产的一场革命。实验小组设计了如图所示的电路，来探究某GMR的阻值与磁场的关系。
（1）闭合开关S1，电磁铁的左边是 （选填“N”或“S”）极。滑动变阻器R1的滑片向右端滑动，电磁铁的磁性 （选填“增强”或“减弱”）。
（2）断开开关S1，闭合开关S2，无论怎样移动滑动变阻器R2的滑片，电流表指针几乎不偏转，电压表有示数但不变。请分析电路故障 。
（3）排除电路故障后，闭合开关S1、S2，保持R2滑片位置不变，将滑动变阻器R1的滑片向左端滑动，观察到电流表示数增大，电压表示数 （选填“增大”、“减小”或“不变”）。
（4）分析上述实验现象可知：该GMR的阻值随其周围磁场的增强而 （选填“增大”、“减小”或“不变”）。
五、解答题。
30．（2021•苏州）纯电动汽车是一种采用蓄电池作为唯一动力源的汽车。电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，立即启动制冷系统进行降温。图甲是小明设计的模拟控温装置示意图。电磁继电器与热敏电阻Rt、滑动变阻器Rp串联接在电压为6V的电源两端。当电磁铁线圈（电阻不计）中的电流I大于或等于25mA时，衔铁被吸合。热敏电阻置于温度监测区域，其阻值Rt与温度t的关系如图乙所示，滑动变阻器的最大阻值为200Ω。
（1）图甲中应将b端与 端相连；
（2）当开关S闭合时，电磁铁上端为 极；
（3）若设置电池温度为60℃时启动制冷系统，则滑动变阻器阻值应为 Ω；
（4）该电路可设置启动制冷系统的最高温度是 ℃；
（5）现利用一只电阻箱在室温条件下对上述电路进行调试，使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关， ；
第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；
第三步：断开开关， 完成电路调试。
