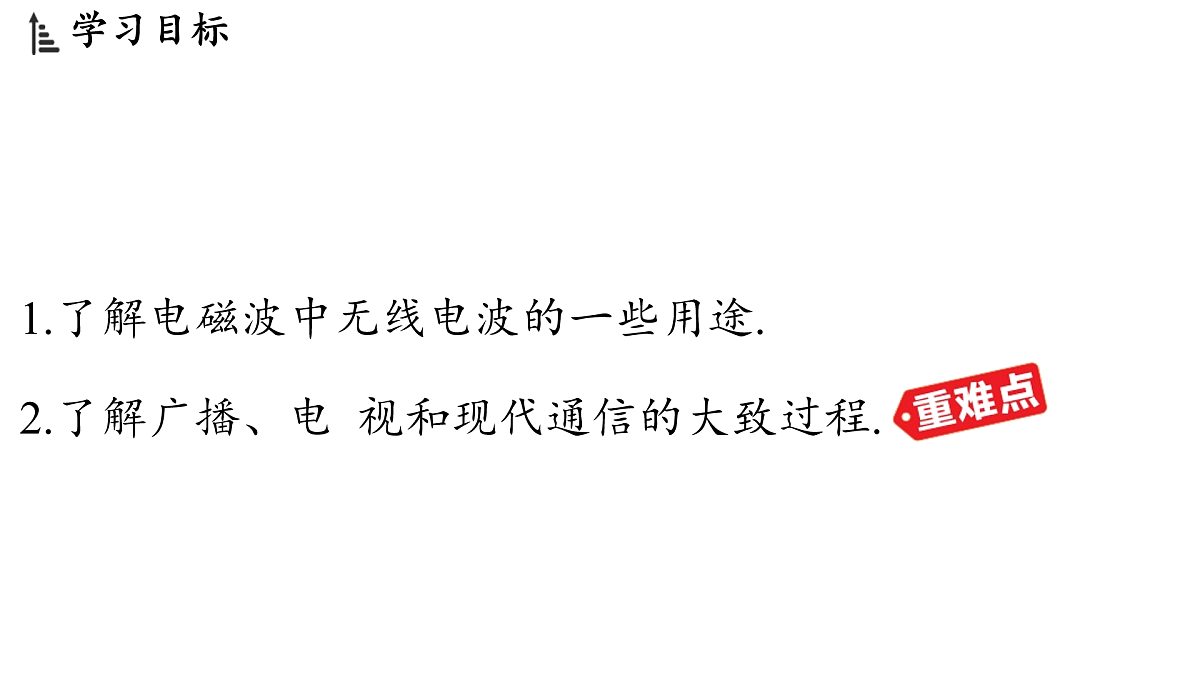

1.了解电磁波中无线电波的一些用途.2.了解广播、电 视和现代通信的大致过程.

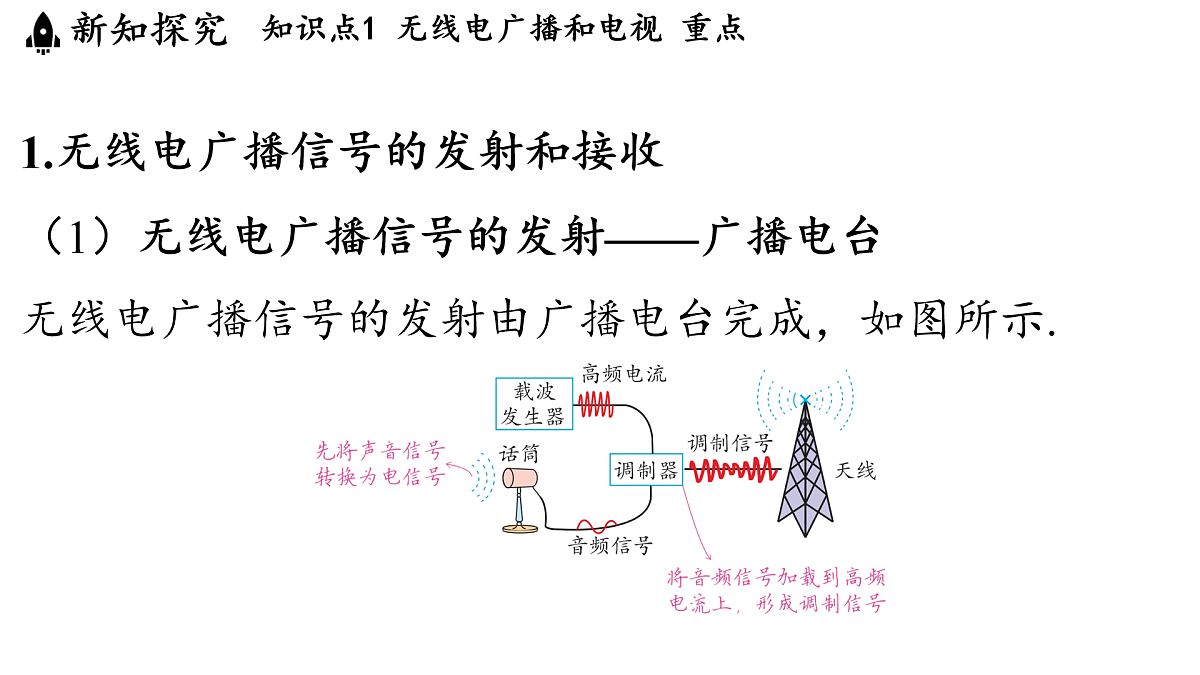

1.无线电广播信号的发射和接收（1）无线电广播信号的发射——广播电台无线电广播信号的发射由广播电台完成，如图所示.

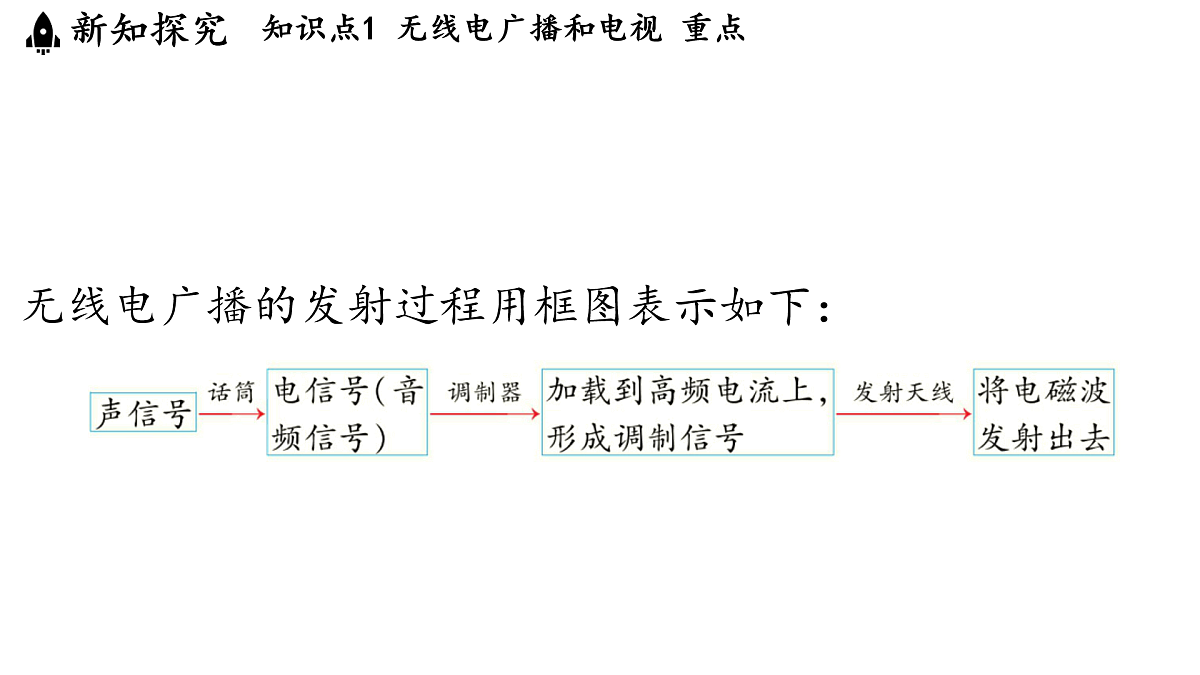

无线电广播的发射过程用框图表示如下：

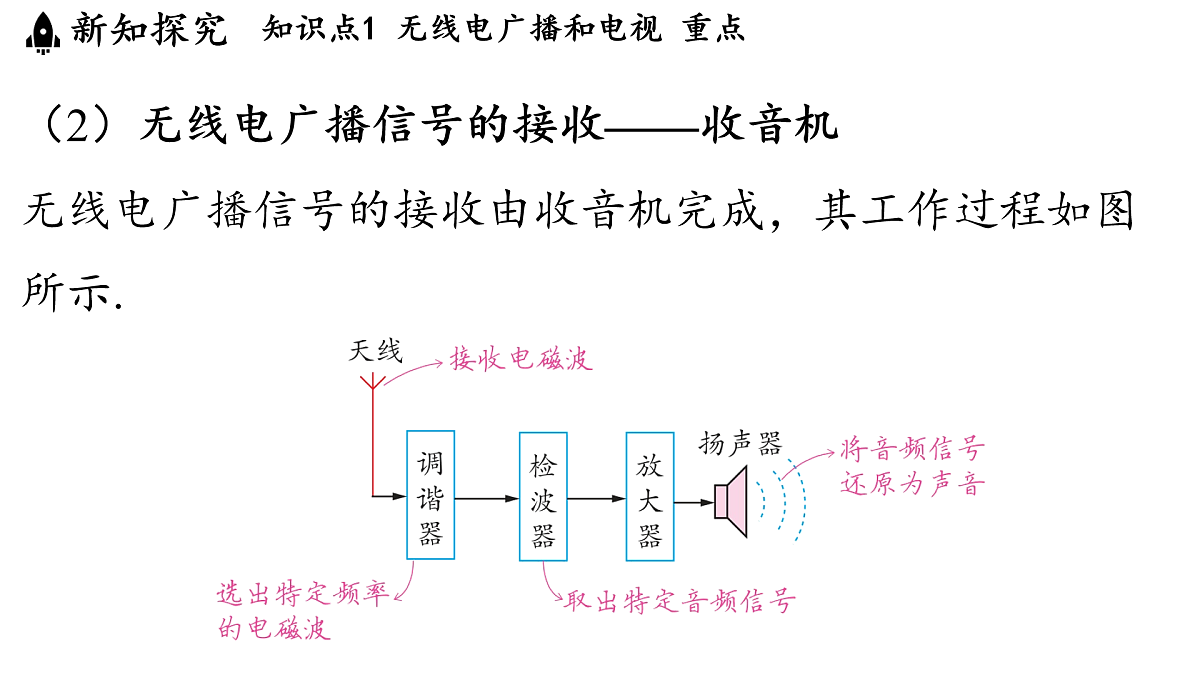

（2）无线电广播信号的接收——收音机无线电广播信号的接收由收音机完成，其工作过程如图所示.

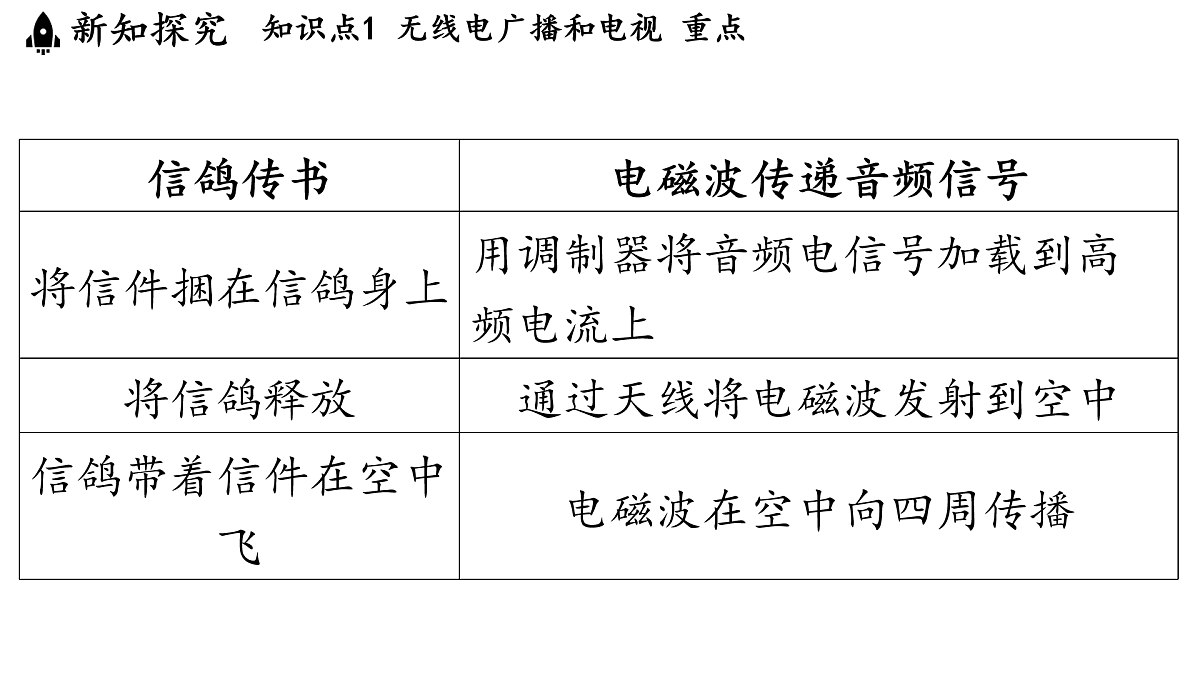

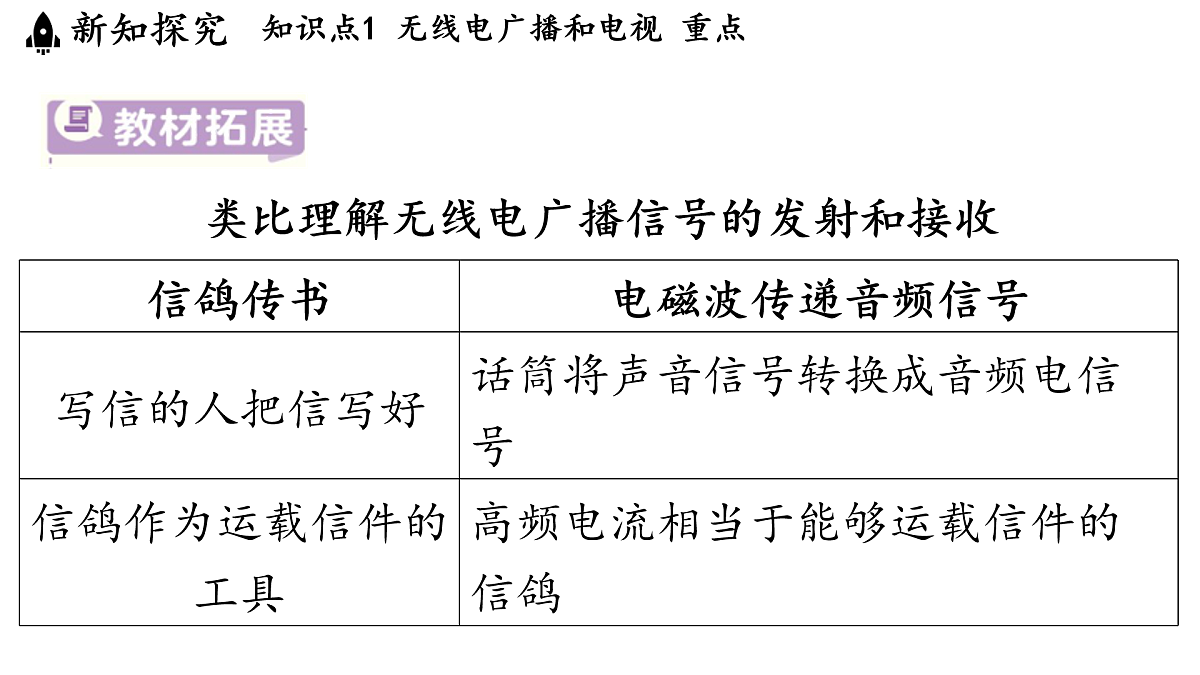

类比理解无线电广播信号的发射和接收
2.电视信号的发射和接收（1）电视信号的发射过程
（2）电视信号的接收过程①电视机的天线：接收到许多电视台的电磁波.②调谐：由调谐器从中选择某一个电视台的信号.③解调：经过解调器取出视频信号和音频信号，分别放大.
④由显示屏还原成图像，由扬声器发出声音.
电视信号的发射与接收过程，既涉及声音信号的处理，又涉及图像信号的处理，而广播信号的发射与接收，仅涉及声音信号的处理.
典例1 各地高高耸立的电视塔是地标性建筑，电视塔上天线的作用是( )
A.让声音、图像信号转化为电信号B.让声音、图像信号加载到高频电流上C.让音频、视频电信号加载到高频电流上D.让载有音频、视频信号的高频电流产生电磁波
[解析] ：电磁波可以传递声音、图像等信息，电视节目和广播节目都是通过电磁波传播的.电视塔上天线的作用是让载有音频、视频信号的高频电流产生电磁波并发射出去，故选项D正确，选项A、B、C错误.故选D.
1.移动通信系统的组成当前应用最普遍的手机通信系统主要由移动电话（手机）、基站和交换机组成.（1）移动电话（手机）既能发射无线电波，又能接收无线电波.
（2）基站也称为基地台，是一种固定的无线电台，可以将接收的手机信号传递到移动通信网，也可以将信号从移动通信网传递到手机.（3）交换机是蜂窝通信网络的核心，其主要功能是对位于本控制区域内的移动用户进行通信控制和管理.
设立基站的原因移动电话的体积小，发射功率不大；它的天线也很简单，灵敏度不高.因此，它跟其他用户的通话要靠较大的固定无线电台转接.
2.蜂窝网络为了获得最好的资源利用效率，每个基站的工作范围经过合理调配之后呈一个小六角形，排列起来像蜂窝一样，这样移动电话（手机）、基站和交换机就形成了一个蜂窝网络，如图所示.
3.移动通信的工作过程如图所示，手机1发射的信号被离它最近的基站1接收，然后由光缆把信号传到交换中心，寻找到选定的通话对
象，再由光缆把信号传到离通话对象最近的基站2，最终由这个基站把信号传给通话对象，即手机2.
北斗卫星导航系统北斗卫星导航系统是我国自主研发的全球卫星导航系统，目前北斗卫星导航系统已成功应用于测绘、电信、水利、渔业、交通运输、森林防火、减灾救灾和公共安全等诸多领域，产生了显著的经济效益和社会效益.
典例2 [临沂中考] 2024年9月19日，我国成功发射了第59颗、60颗北斗导航卫星.对其进行在轨测试时，地面测试系统与该卫星之间的通信利用了( )
A.红外线B.电磁波C.超声波D.次声波
[解析] 电磁波能在真空中传播，声波不能在真空中传播，所以地面测试系统与该卫星之间的通信利用了电磁波中的微波.
