题型二作图题2026年中考物理一轮复习课件

这是一份题型二作图题2026年中考物理一轮复习课件，共24页。PPT课件主要包含了类型1光学作图，如图所示，类型2力学作图，类型3电磁学作图等内容，欢迎下载使用。

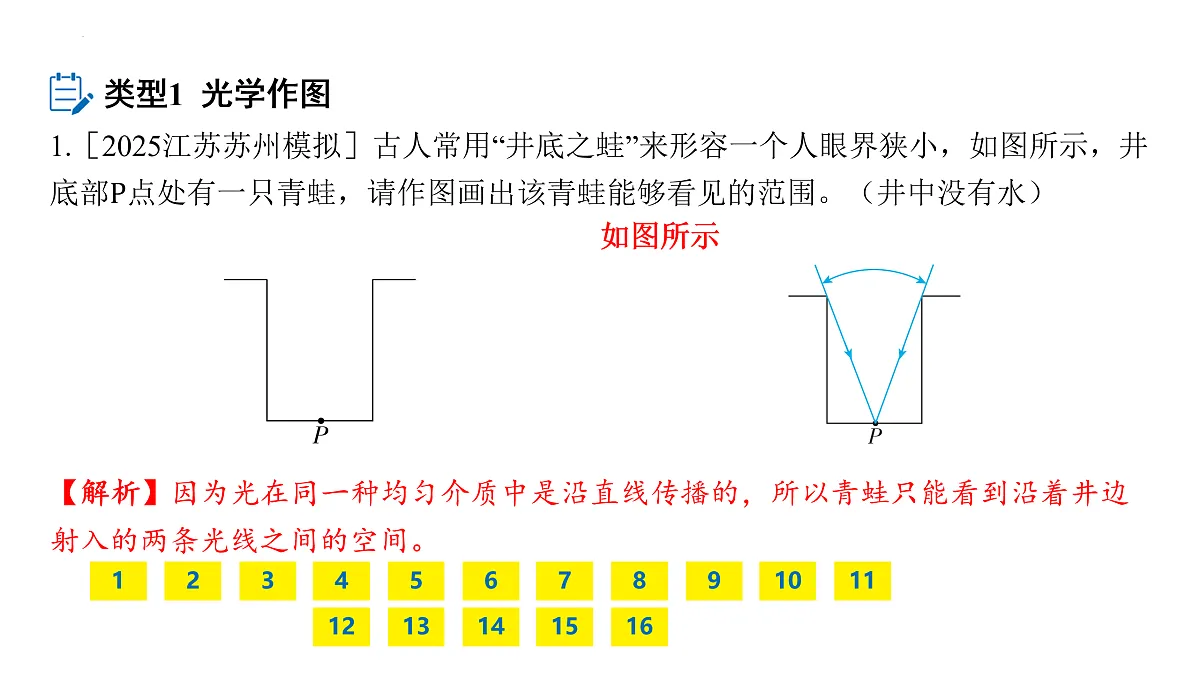

【解析】因为光在同一种均匀介质中是沿直线传播的，所以青蛙只能看到沿着井边射入的两条光线之间的空间。

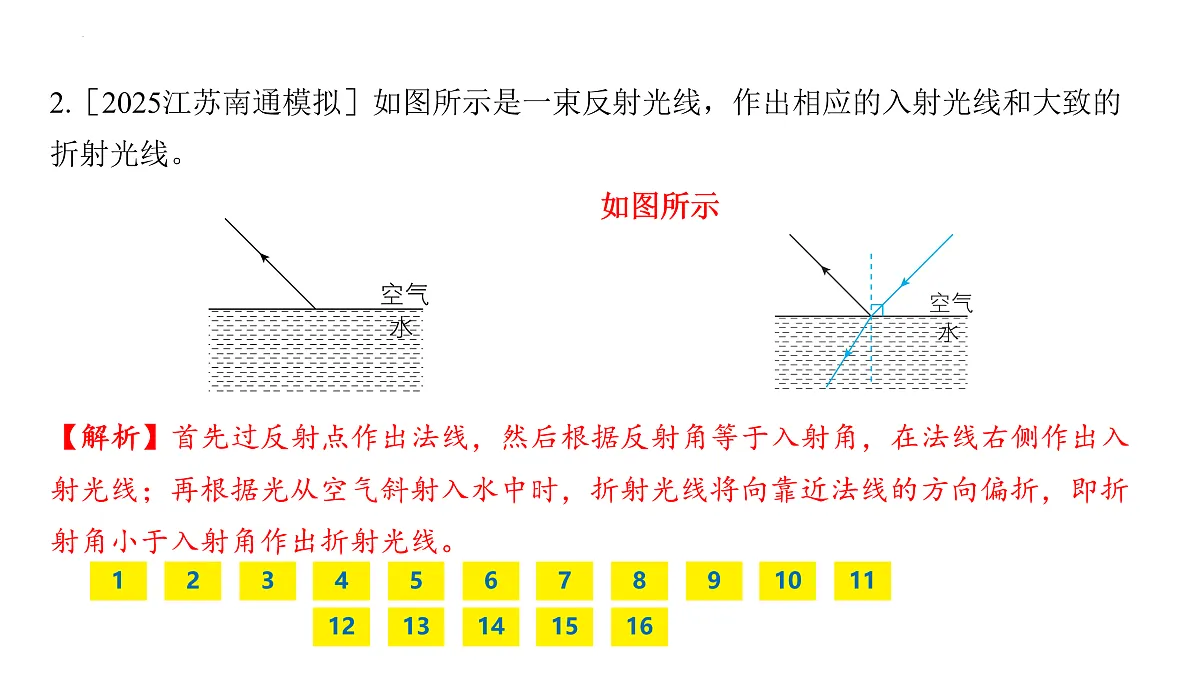

2.［2025江苏南通模拟］如图所示是一束反射光线，作出相应的入射光线和大致的折射光线。
【解析】首先过反射点作出法线，然后根据反射角等于入射角，在法线右侧作出入射光线；再根据光从空气斜射入水中时，折射光线将向靠近法线的方向偏折，即折射角小于入射角作出折射光线。

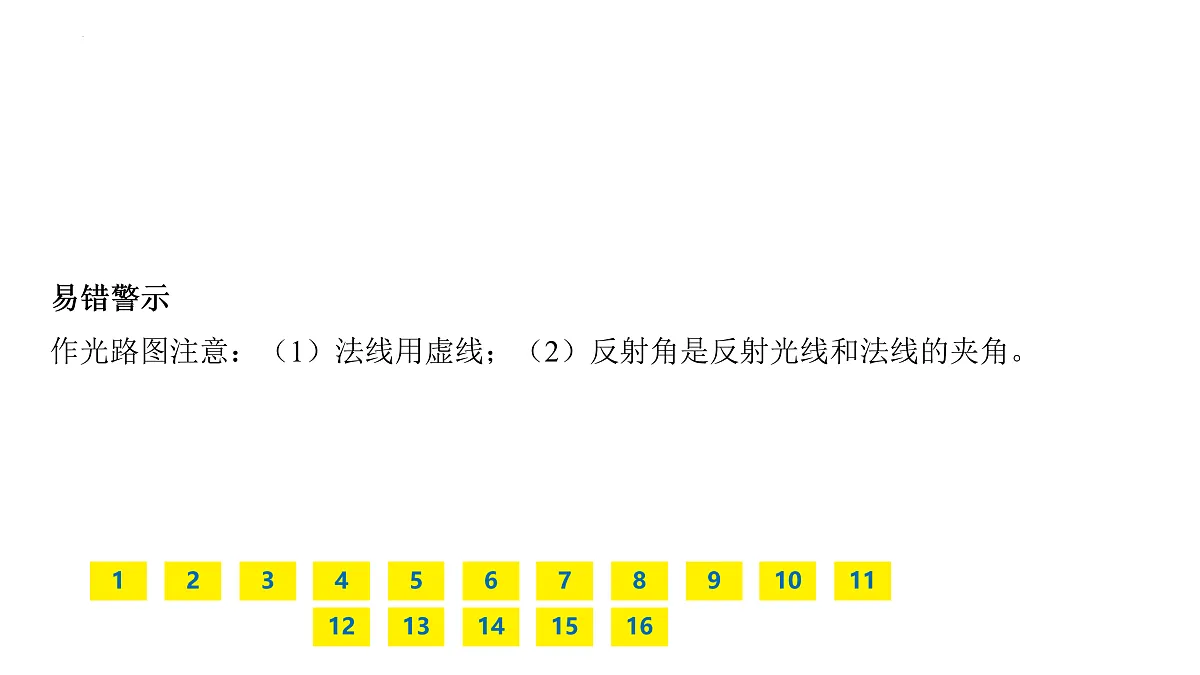

易错警示作光路图注意：（1）法线用虚线；（2）反射角是反射光线和法线的夹角。
6.［2025广东茂名模拟］如图所示是“探究凸透镜成像规律”实验时物体所在的位置，请你在图上大致画出其所对应的像。
【解析】由图知，物体在1倍焦距和2倍焦距之间，则像在2倍焦距之外，此时成倒立、放大的实像。
9.［2025陕西榆林一模］如图所示，是近视眼矫正示意图，请在虚线框中画出所需要的透镜。
【解析】近视眼应使用凹透镜矫正。
【解析】手沿桌面向左滑动过程中受到的摩擦力方向与相对运动方向相反，即沿水平桌面向右。
【解析】由杠杆平衡条件可知，在阻力、阻力臂一定时，动力臂越大，动
【解析】汽车的门锁既可以通过车钥匙打开，又可以通过手机打开，说明两开关并联。
