2026年山东济南中考物理一轮复习第二部分 题型讲练 题型二　作图题 课件（含答案）

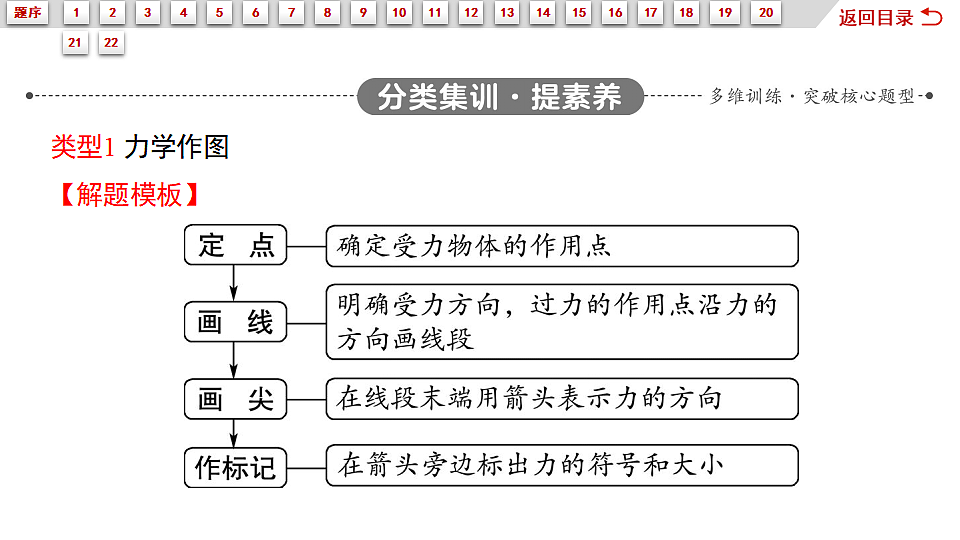

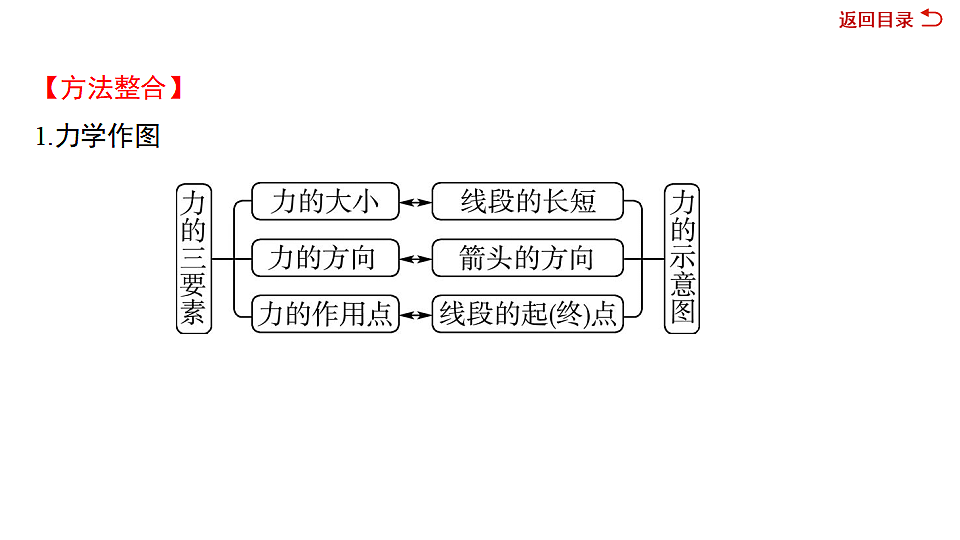

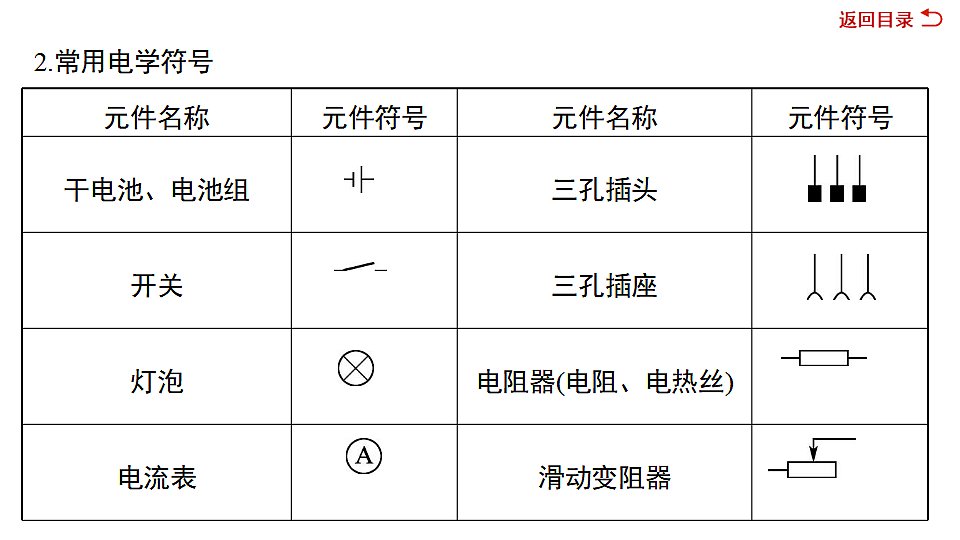

专题一目录方法整合·筑体系分类集训·提素养【命题分析】　　作图题是济南学考必考题型,重在考查学生应用物理知识、方法解决问题的能力和作图技能。作图的过程和顺序反映了学生的思维程序,作图的完成度反映学生对作图规则的熟练程度和严密程度。新课标中有两处对作图提出要求:2.2.4能用示意图描述力。3.3.4会看、会画简单的电路图。依据新课标要求,济南学考中的作图题主要对力学作图和电学作图两类进行考查,力学作图考查最多的是画重力示意图;电学作图重在考查结合串、并联知识或家庭电路的电路设计。【方法整合】1.力学作图2.常用电学符号类型1 力学作图【解题模板】1.(2025·天桥三模)如图所示,有一个重为4 N的足球往空中飞行,请画出该球所受重力的示意图。如图所示2.(2025·槐荫一模)小明看到一辆卡车刹停在大斜坡上,他回家建构模型:利用课本搭建一个斜面,让重为2 N的铅笔盒静止在斜面上,对“卡车”进行研究,如图所示。请你画出“卡车”所受重力的示意图。如图所示3.(2025·莱芜三模)牛顿摆是物理上重要的桌面演示装置,可直观的展示能量守恒定律,如图是摆动过程的一瞬间,请画出最右边重为1 N的小球所受重力的示意图。如图所示4.(2025·东南片区一模)如图是投石器将重 0.2 N 的小球A抛出的瞬间,请在图中画出小球A此时所受重力的示意图。如图所示5.(2025·历城模拟)如图所示,一质地均匀的小球从弹簧正上方竖直下落,边压缩弹簧边下降,请作出此时小球所受弹力F的示意图。如图所示6.(2025·济阳模拟)小明用100 N的推力将重为6 N的篮球投掷出去,篮球在空中的运动轨迹如图所示,不考虑空气阻力,请画出篮球在A处的受力示意图。如图所示7.(2025·章丘二模)质量为50 g的小球在水中处于静止状态,请画出小球所受浮力和杯子对斜面压力的示意图(g=10 N/kg)。如图所示8.(2025·济阳二模)自2008年起,济南市加大了体育测试成绩在中考中的比重,将体育成绩计入中考总分。如图是前段时间我区刚进行的体测中小妍同学立定跳远时的情景。请画出小妍所受力的示意图。(A点是重心、B点是脚与地面间的作用点)如图所示9.如图所示,把一个质量分布均匀的小球用绳子悬挂起来,将小球拉到一定高度稳定后松手。请画出小球在摆动过程中经过P点时所受力的示意图。(忽略空气阻力)如图所示10.小明将一长方体木块挂在弹簧测力计上,木块静止时的情形如图所示,请你在图中画出木块所受力的示意图。如图所示11.(2025·济阳一模)如图是小玩具在滑梯上向下滑行时的情景,请画出小玩具所受力的示意图。(请用尺规作图,所有力都以O点为力的作用点)如图所示类型2 电学作图【解题模板】12.(2025·平阴二模)为了安全,某品牌电动车刹车时,电动机必须断电,避免引发事故。电动车左右两刹车手柄开关分别为S1、S2,行驶中用任意一只手柄刹车时,该手柄上的开关就断开,电动机停止工作。请在虚线框内画出符合要求的电路图。如图所示13.(2025·莱芜三模)小静家有一台扫地机器人,底部有控制前进的驱动轮和控制转弯的转向轮。当驱动信号开关S1闭合时,驱动电机M1工作,机器人前进。在前进过程中若识别到前方有障碍物,S1断开,电机M1停止工作,机器人逐渐减速;同时,转向信号开关S2闭合,转向电机M2工作,完成转向,规避障碍。请在虚线框内设计出符合要求的控制电路图。如图所示14.(2025·济阳二模)如图是一款带风扇的吊灯,风扇和灯都可以独立工作。S1闭合灯亮;S2闭合风扇转动,风扇可以调节风速。(风扇用电动机的符号表示,电源已给出)请在虚线框内画出对应电路图。如图所示15.(2025·章丘二模)图甲是小茹同学的一只玩具兔子,体内有两节干电池,只要用手捏两只耳朵中的任意一只,兔子眼睛上的两个小灯泡会同时发光。如果其中一个小灯泡损坏熄灭,而另一个小灯泡会继续发光。请把你猜想的兔子体内的电路图画在图乙的虚线框内。如图所示16.(2025·历下二模)某企业生产的家用衣物烘干机,关上机门相当于闭合开关S1,滚筒(电动机)旋转,紫外线杀菌灯L照射杀菌;再将烘干开关S2闭合,电阻R加热烘干衣物,同时旋转杀菌;若只闭合开关S2不关机门,则整个烘干机不工作;若杀菌灯坏了,不影响滚筒旋转及烘干衣物。请在图中虚线框内画出符合此工作情况的烘干机内部电路图。如图所示17.(2025·天桥三模)小汽车上有四扇门(相当于四个开关),只有当四扇门都关闭(即四个开关都闭合)时,报警指示灯才熄灭。请在虚线框内画出符合这一要求的电路图(温馨提示:不能发生电源短路现象)。如图所示18.(2025·历下三模)传统砂锅炖汤需控制“猛火”与“慢炖”两种模式。小华受此启发,用手动开关S1(总开关)、温控开关S2、防干烧开关S3,加热电阻R1和限流电阻R2(R1、R2阻值不变),设计了电砂锅电路。闭合S1后,电路功能如表所示。请在虚线框内画出符合此工作情况的电路图。如图所示19.(2025·济阳一模)如图甲是某单位门口闸机系统的实物图,它需要乘客人脸和身份证双重识别都成功后控制闸门的电动机才开始工作,闸门才会打开,人可以正常通过闸机。已知人脸识别成功相当于开关S1闭合,身份证识别成功后相当于开关S2闭合。请在图乙中完成能实现这一功能的电路图。如图所示20.越来越多的家庭在装修时客厅采用无主灯设计。如图所示,顶部的三盏圆灯由两个开关控制。闭合开关S1,中间圆灯发光。再闭合开关S2,两侧圆灯也发光。断开开关S1,三盏灯都不亮。任意灯泡损坏不影响其他灯泡使用。请在图中虚线框内画出符合要求的电路图。如图所示21.(2024·章丘一模)如图甲为带USB接口的插座,请把图中元件接入图乙电路,要求开关断开时,插座和USB接口均不能使用;开关闭合时,插座和USB接口可以独立工作。如图所示22.图甲是日常生活中常用的一个插线板。当插线板上的开关断开时,指示灯(与限流电阻串联)不发光,插孔不能提供工作电压;当插线板上的开关闭合时,指示灯发光,插孔可以提供工作电压;如果指示灯损坏,开关闭合时插孔也能提供工作电压。请你根据上述现象和安全用电的要求,在图乙中画出开关、指示灯和插孔的连接方式,并把接线板与电源线接通。如图所示
