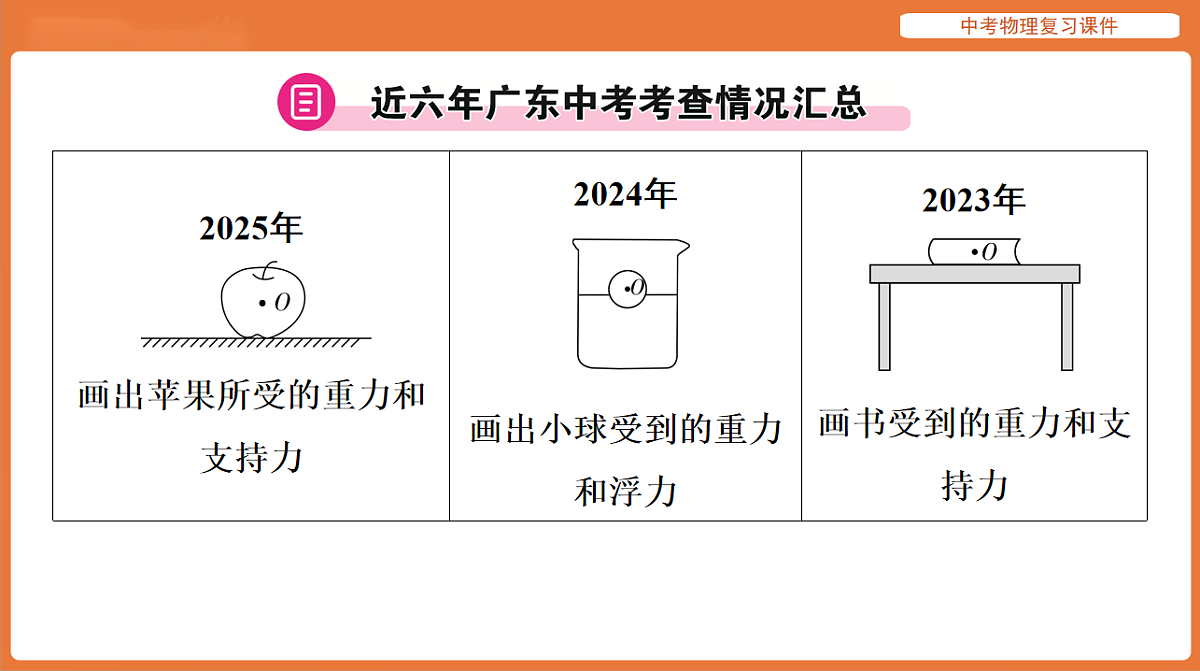

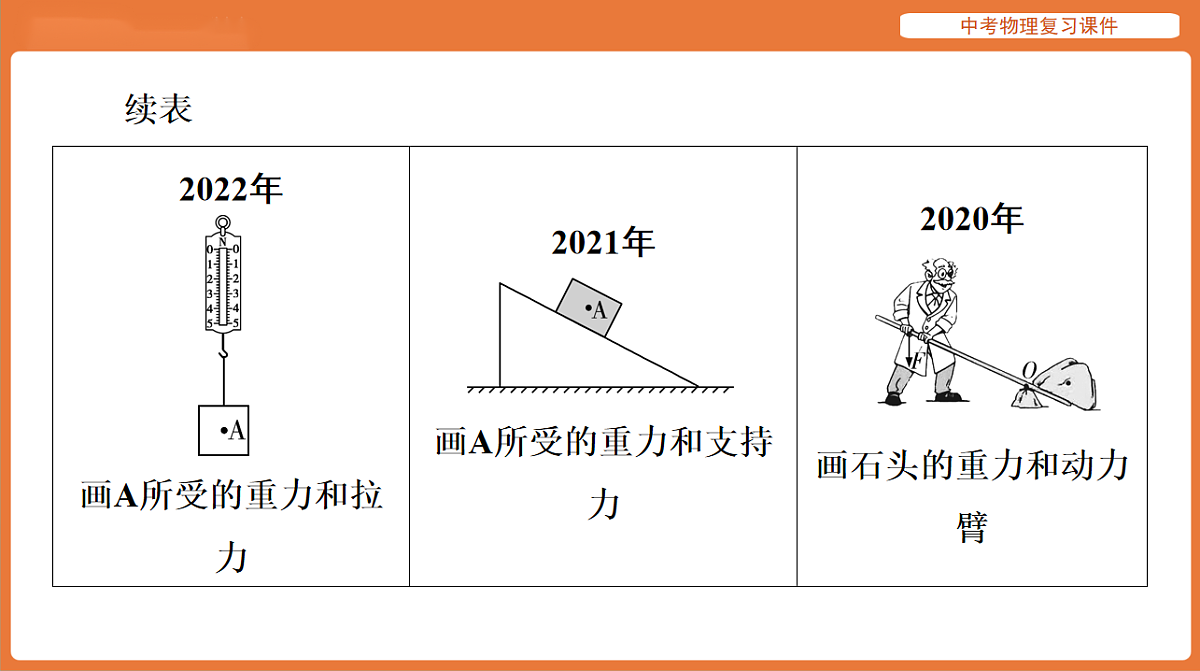

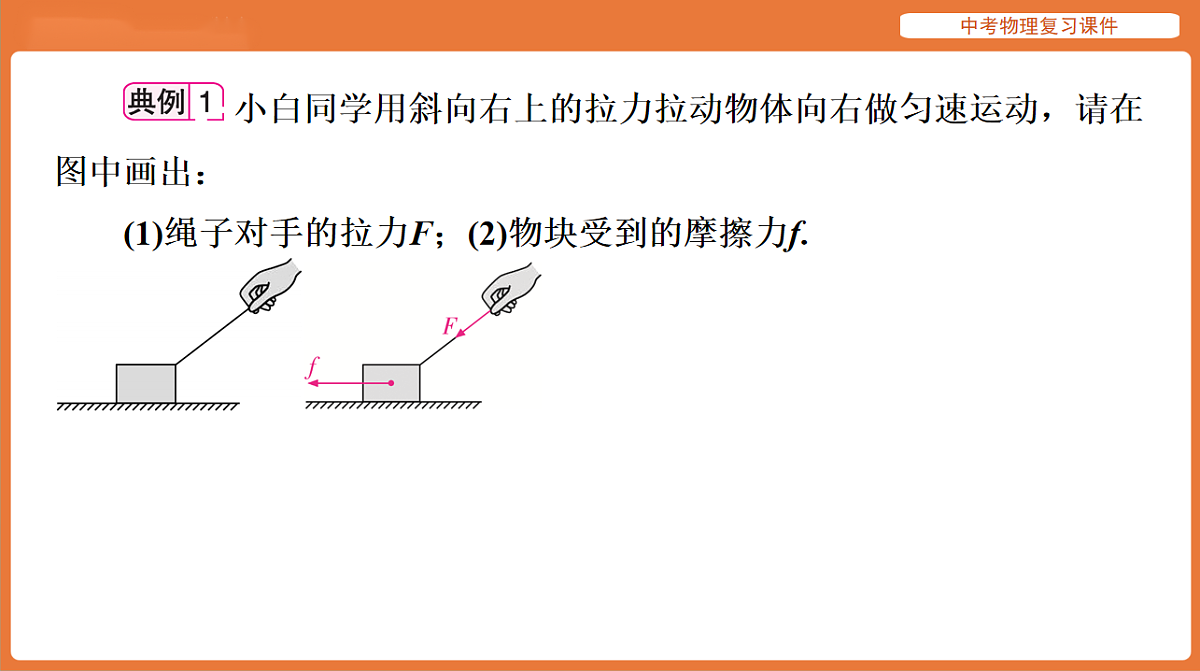

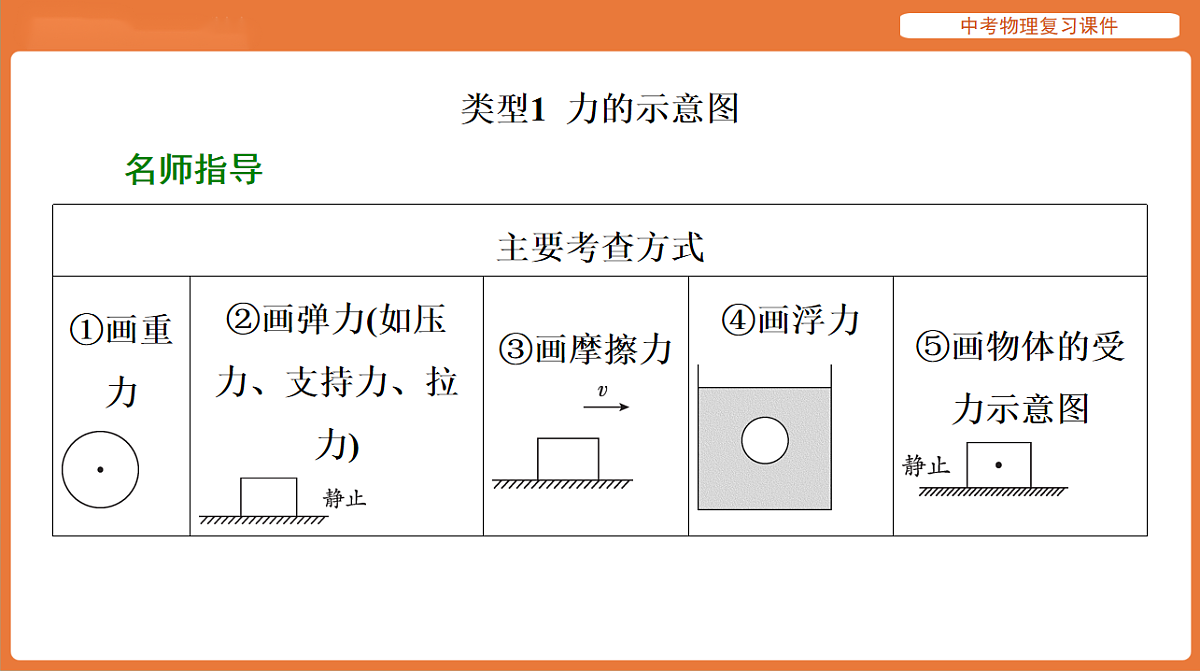

　　 小白同学用斜向右上的拉力拉动物体向右做匀速运动，请在图中画出：
　　(1)绳子对手的拉力F；(2)物块受到的摩擦力f.

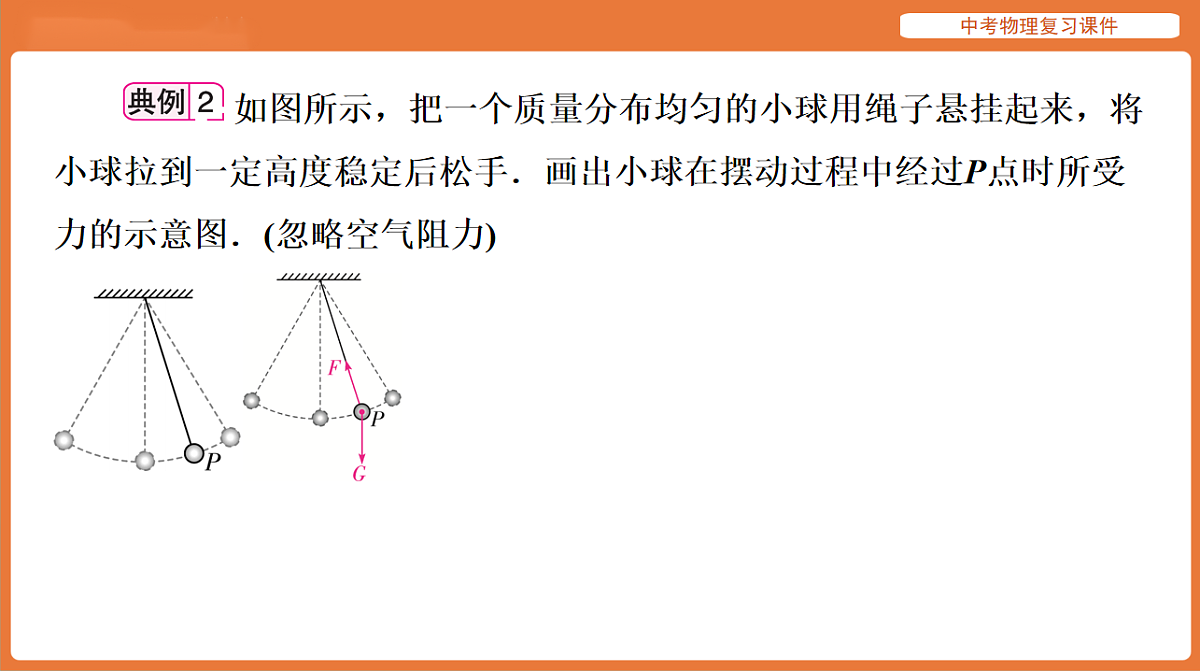

　　 如图所示，把一个质量分布均匀的小球用绳子悬挂起来，将小球拉到一定高度稳定后松手．画出小球在摆动过程中经过P点时所受力的示意图．(忽略空气阻力)

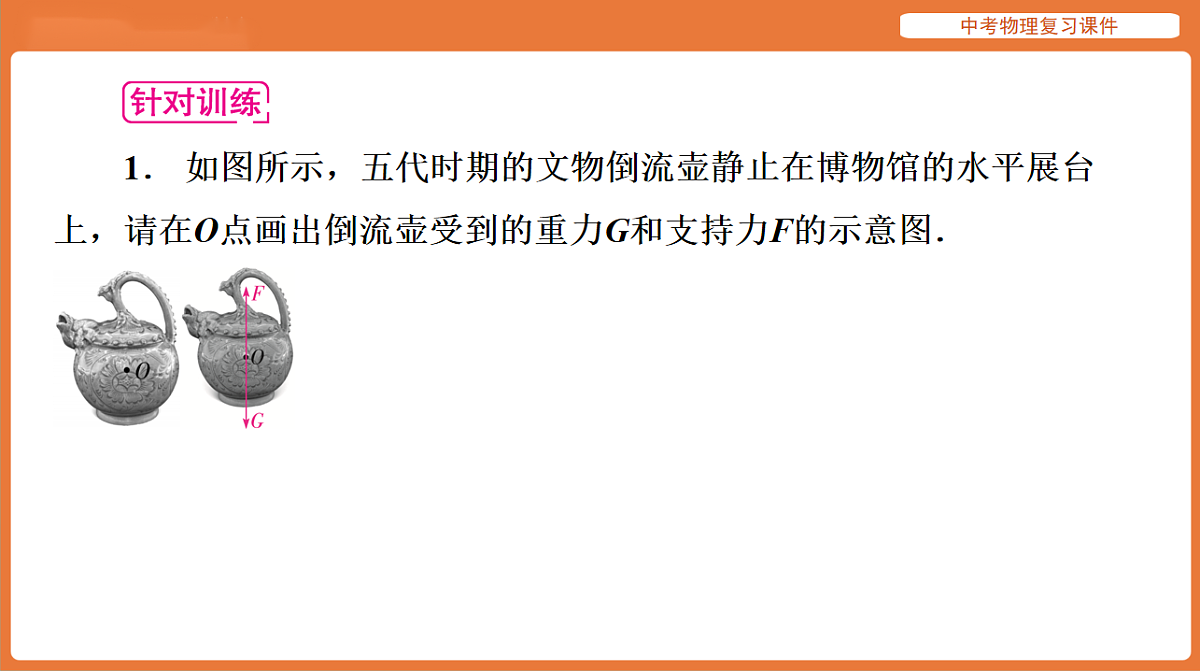

　　1． 如图所示，五代时期的文物倒流壶静止在博物馆的水平展台上，请在O点画出倒流壶受到的重力G和支持力F的示意图．

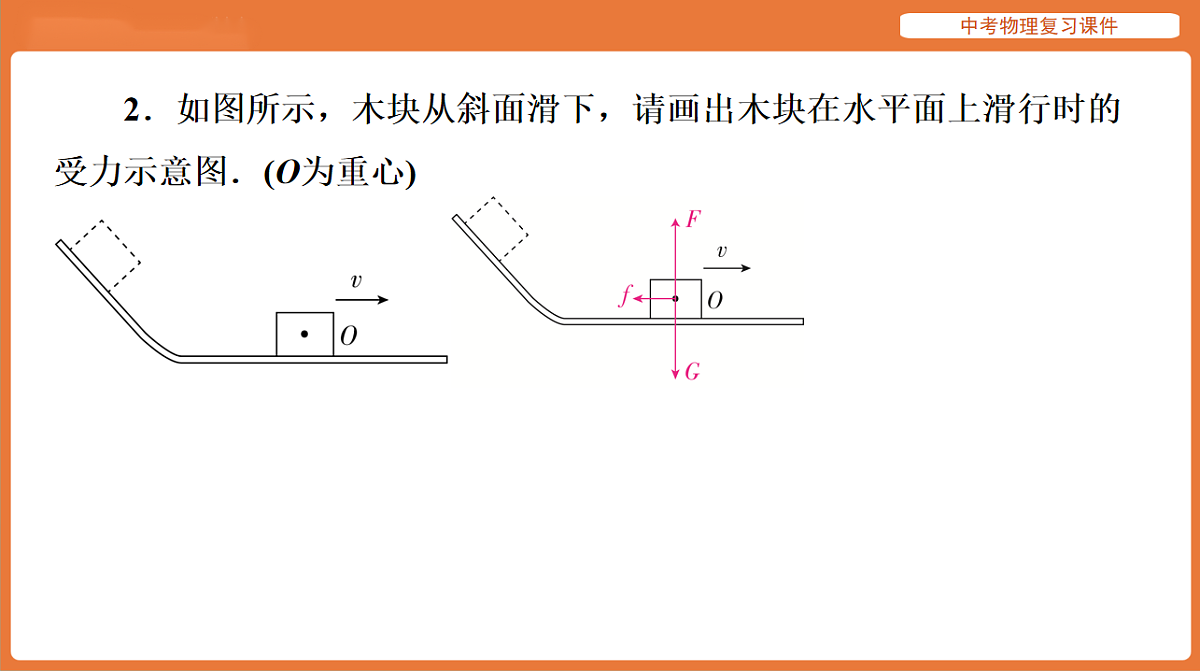

　　2．如图所示，木块从斜面滑下，请画出木块在水平面上滑行时的受力示意图．(O为重心)
　　3．如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压力的示意图(小球的重心已标出)．
　　 跨生物学用手提起重物时，前臂可简化为杠杆，桡骨在肱二头肌牵引力(F1)的作用下，绕肘关节(支点O)转动，如图甲所示．请在图乙中画出动力F1的力臂l1和阻力F2的示意图．
　　 图甲是一种常见的移动指示牌，图乙是它的模型，图丙是被风刮倒的指示牌，请在图丙中画出将指示牌扶起的最小力及其力臂．
　　4． 如图所示，杠杆处于平衡状态，画出球A所受重力的示意图(重心在球心处)和力F的力臂L.
　　5．如图所示，一轻质杠杆在力F1、F2作用下处于静止状态，请在图中画出力F1的示意图和力F2的力臂l2.
　　6．劳动实践课上，同学们尝试不同的方式用铲子铲土，寻找适合的劳动方法．如图是其简化图，O为支点，请在图中画出作用在A处最小动力F的示意图及其力臂L.
　　7．“节约用水，人人有责”，如图甲所示是用水后及时关闭水龙头的情景，水龙头手柄可以视为一根杠杆．请在图乙中画出阻力F2的力臂L2和施加在A点的最小动力F1.
　　 小丽学习了滑轮的知识后，想利用滑轮组设计一个升降装置，自己把物体吊上楼来，请你画出最省力的绕线方式和物体所受重力的示意图．
　　8． 一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法．
　　9．要用最小的力将汽车拉动，试完成绳子的绕法．
