阶段复习自我评估 三 （第十五-十七章） （测试卷 含答案） 2025-2026学年度沪科版物理九年级全一册

这是一份阶段复习自我评估 三 （第十五-十七章） （测试卷 含答案） 2025-2026学年度沪科版物理九年级全一册，共14页。

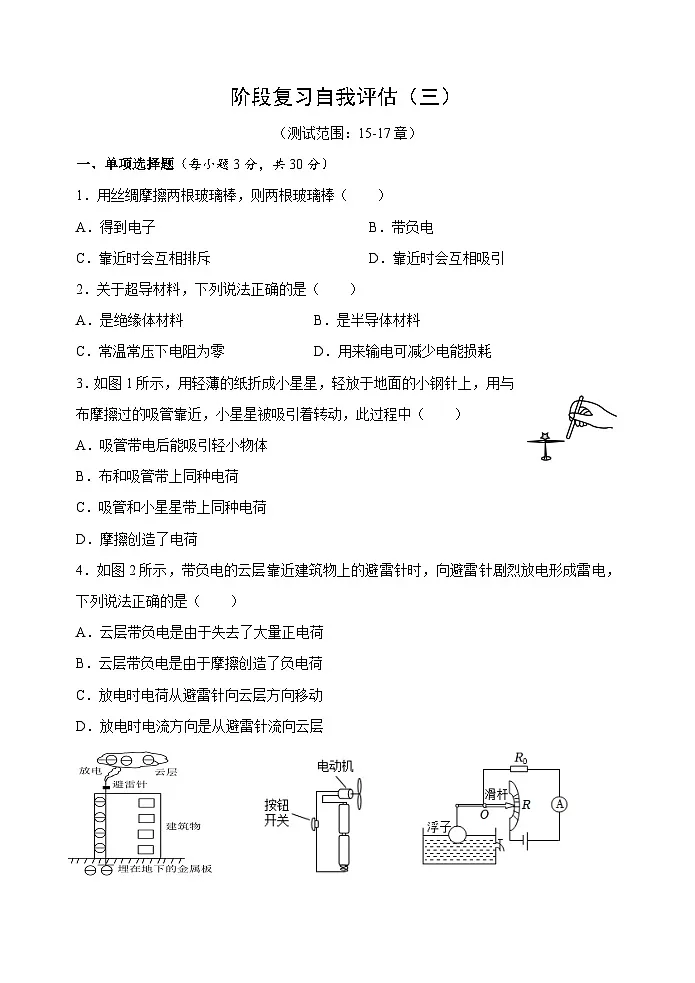

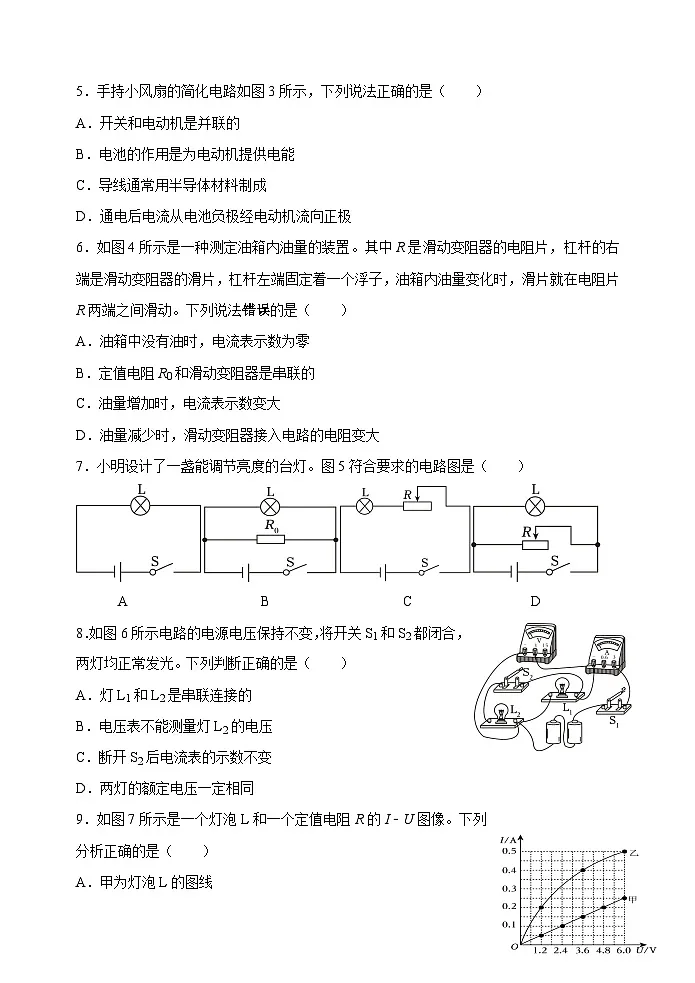

阶段复习自我评估（三）（测试范围：15-17章）一、单项选择题（每小题3分，共30分）1．用丝绸摩擦两根玻璃棒，则两根玻璃棒（　　）A．得到电子B．带负电C．靠近时会互相排斥D．靠近时会互相吸引2．关于超导材料，下列说法正确的是（　　）A．是绝缘体材料 B．是半导体材料C．常温常压下电阻为零 D．用来输电可减少电能损耗3．如图1所示，用轻薄的纸折成小星星，轻放于地面的小钢针上，用与布摩擦过的吸管靠近，小星星被吸引着转动，此过程中（　　）A．吸管带电后能吸引轻小物体B．布和吸管带上同种电荷C．吸管和小星星带上同种电荷D．摩擦创造了电荷4．如图2所示，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（　　）A．云层带负电是由于失去了大量正电荷B．云层带负电是由于摩擦创造了负电荷C．放电时电荷从避雷针向云层方向移动D．放电时电流方向是从避雷针流向云层5．手持小风扇的简化电路如图3所示，下列说法正确的是（　　）A．开关和电动机是并联的B．电池的作用是为电动机提供电能C．导线通常用半导体材料制成D．通电后电流从电池负极经电动机流向正极6．如图4所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，杠杆的右端是滑动变阻器的滑片，杠杆左端固定着一个浮子，油箱内油量变化时，滑片就在电阻片R两端之间滑动。下列说法错误的是（　　）A．油箱中没有油时，电流表示数为零B．定值电阻R0和滑动变阻器是串联的C．油量增加时，电流表示数变大D．油量减少时，滑动变阻器接入电路的电阻变大7．小明设计了一盏能调节亮度的台灯。图5符合要求的电路图是（　　） A B C D8．如图6所示电路的电源电压保持不变，将开关S1和S2都闭合，两灯均正常发光。下列判断正确的是（　　）A．灯L1和L2是串联连接的B．电压表不能测量灯L2的电压C．断开S2后电流表的示数不变D．两灯的额定电压一定相同9．如图7所示是一个灯泡L和一个定值电阻R的I﹣U图像。下列分析正确的是（　　）A．甲为灯泡L的图线B．当电压为0时，L与R的阻值均为0C．将L和R并联在6V的电源两端，电路总电阻为36ΩD．将L和R串联在6V的电源两端，L的功率为0.24W10．图8甲为自动气象站中的测温装置，它的测温电路可简化为图乙，其中的“恒流源”是一个特殊电源，电流大小由电源内部结构决定，当电阻R变化时，通过R的电流大小保持不变。电阻R的阻值随温度的变化规律如图丙所示，通过数字电压表的示数可反映环境的温度。某次环境温度从20℃上升到30℃，电压表的示数变化了8mV。当温度的变化值相同时，电压表示数的变化值越大，该测温装置的灵敏度越高。下列说法正确的是（　　）A．每升高1℃，R的阻值增大1.65ΩB．通过R的电流为20mAC．环境温度为20℃时，电压表的示数为216mVD．若要增大该测温装置的灵敏度，可换一个电流值更小的恒流源二、填空题（每空1分，共16分）11．家用洗衣机和电热水器可以独立工作，它们是　 　联的。洗衣服时，湿手不能触摸开关，因为自来水是　 　，会存在安全隐患。12．生活中常用干电池作为　 　，它是提供电压的装置，电压是电路中形成　 　的原因。13．如图9所示的电路，电源电压恒为3V，闭合开关S时，电压表示数为2V，则电阻R2两端的电压为　 　V，当开关S、S1均闭合时，电压表示数为　 　V，电阻R2会 　 　（选填“短路”“断路”或“正常工作”）。14．如图10甲所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图像如图乙所示。则电源电压为　 　V；当滑动变阻器滑片P处于中点时，通过R1的电流为　 　A。15．现有灯泡L1和L2，分别标有“12V 6W”和“6V 6W”字样，若将他们并联在6V的电源两端，则　 　（选填“L1”或“L2”）较亮。若将他们串联在电源电压为12V的电路中，则灯泡L1的实际功率是　 　W。（忽略温度对灯丝电阻的影响）三、作图题（4分）16．请根据图11甲所示的实物电路，在图乙的虚线框内画出对应的电路图。四、实验探究题（第17题6分，第18题8分，第19题8分，共22分）17．在“探究并联电路中干路电流与各支路电流的关系”的实验中：（1）请根据图12甲中的电路图，用笔画线代替导线将图乙中的电路连接完整，使电流表测量流过小灯泡L1的电流。连接电路时应　 　 开关。（2）用电流表分别测量A、B、C三点的电流，更换灯泡多次测量，将实验数据记录在表格中，其中第4次实验中B点的电流如图丙所示，则IB＝　 　A；分析数据可知：并联电路中电流的特点是　 　 。（3）在第2次实验中测得A、B两点的电流相等，原因可能是　 　 。18．某班级在“探究电流与电压的关系”分组实验中，所用电源电压为3V，定值电阻R阻值为5Ω，滑动变阻器的规格为“20Ω 1A”，各仪器均完好。请完成下列问题：（1）用笔画线代替导线，将图13甲电路连接完整，要求：滑动变阻器滑片P向右移动时电阻变大，导线不交叉；（2）检查电路时，发现电流表指针如图乙所示，接下来正确的操作是　 　 ；（3）闭合开关进行实验，移动滑片P到某一位置，电压表的示数如图丙所示，示数为　 　V；（4）一小组展示实验数据如表格所示，其他小组发现有一次实验数据是拼凑的，请你指出是第　 　次实验数据，依据是：　 　 ；（5）分析表格中有效实验数据，初步得出：导体的电阻一定时，通过导体的电流与导体两端的电压成 　 　 。19．在“伏安法测电阻”实验中，老师准备了阻值未知的定值电阻R、电压表、电流表、两节新干电池、开关、导线若干、滑动变阻器（铭牌上标有“20Ω，1A”）等器材。所有器材均完好。（1）小夏按照实验操作要求，在检查实验器材时，发现电流表指针的位置如图14甲所示，出现这一现象的原因是　 　 。（2）解决问题后，小夏设计并连接了如图2所示的部分电路，请用笔画线代替导线将图乙的电路连接完整（要求：导线不可交叉）。（3）闭合开关前，应将滑动变阻器的滑片调至最　 　（选填“左”或“右”）端。此时，滑动变阻器的作用是　 　 。（4）检查电路连接无误，闭合开关。在实验的过程中，电压表示数突然接近最大值，电流表示数几乎为0。若电路中只有一处故障，则发生的故障可能是定值电阻R 　 　。（5）排除故障后，小夏继续进行实验，当电压表示数为1.2V时，读出如图丙所示的电流表示数，并计算定值电阻的阻值R＝　 　Ω。小夏认为实验已经完成，小民则认为仅这样就得出定值电阻的阻值不够可靠，原因是　 　。五、计算题（第20题8分，第21题8分，共16分）20．烟尘浓度监测仪是新一代在线监测仪器，已经广泛应用在环保污染源烟尘排放监测、工业制造过程中粉尘浓度的测量等领域。有一种以N型光敏电阻为主要元件的烟尘浓度监测仪，光敏元件阻值随气体浓度的增大而减小。工作原理如图15所示，其中电源电压保持12V不变，R为光敏元件，R0为50Ω的定值电阻。使用前需要校准，改变光敏元件所处环境要求电压表示数达到8V。（1）校准时，电压表示数达到8V，电流表示数是多少？（2）电压表示数达到8V时，光敏电阻R的阻值为多少？（3）若某一时刻烟尘浓度较低，空气质量合格，光敏电阻的阻值为150Ω，此时电压表示数是多少？21．如图16甲，某电动汽车正在充电。充电桩提供的电压为220V，电流为40A，充电10h后，汽车电池的电能增加了79.2kW•h。充电时发现线路及设备有发热现象，可等效为图乙的发热电阻R串联于电路中，且认为能量损失均为发热电阻所致。求：（1）充电桩充电时消耗的电功率。（2）本次充电的效率。（3）发热电阻R的阻值。22．如图17甲是定值电阻R1和标有“6V 3W”灯泡L的I﹣U关系图像。如图乙所示电路，滑动变阻器R2的最大阻值为20Ω，电流表量程为0∼0.6A，电压表量程为0∼15V。当开关S、S1闭合、S2断开，将滑动变阻器的滑片P滑到b端时，电流表的示数为0.3A。求：（1）灯泡L正常发光时的电阻；（2）当闭合开关S、S2、断开S1，电压表示数为6V时，灯泡消耗的实际功率；（3）若电源的电压可调，闭合开关S、S2、断开S1时，保证电路安全的情况下，电源电压的最大值。阶段复习自我评估（三）一、单项选择题1．C 2．D 3．A 4．D 5．B 6．A 7．C 8．D 解析：分析电路图可知，同时闭合开关S1和S2时，两灯泡并联，开关S1控制整个电路，开关S2控制灯泡L2；电流表测量干路电流，电压表测量电源电压，因为是并联电路，所以电压表也能测量灯L2的电压，故A、B错误；断开S2后，灯L2支路断开，电流表的示数变小，故C错误；将开关S1和S2都闭合，两灯均正常发光，且两灯两端的电压相等，所以两灯的额定电压一定相同，故D正确。9．D 解析：定值电阻的电流与其两端电压成正比，所以定值电阻R的I﹣U关系图像是一条直线，所以甲表示电阻R的I﹣U关系图像，曲线乙是灯泡L的I﹣U关系图像，故A错误；当电压为0时，L与R的阻值均不为0，故B错误；将L和R并联在6V的电源两端，由图象知，定值电阻R中流过的电流为0.25A，灯泡L中流过的电流为0.5A，电路中的总电流为0.25A+0.5A＝0.75A，故电路中的总电阻为，故C错误；若将L和R串联在6V的电源两端，结合串联电路的电流、电压规律，通过分析图可知，此时小灯泡两端电压为1.2V，定值电阻两端电压为4.8V，电路中电流为0.2A，L的功率为PL＝ULIL＝1.2V×0.2A＝0.24W，故D正确。10．C 解析：根据图像，温度上升80℃，对应电阻增大32Ω，故每升高1℃，R的阻值增大值为32Ω÷80＝0.4Ω。故A选项错误。根据欧姆定律，在恒定电流状态下，U与R成正比，故电压变化量ΔU与电阻变化量ΔR成正比，即，两者的比值即为恒定电流的值。从20℃到30℃，电阻增加量为0.4×10Ω＝4Ω，故恒定电流值为，B选项错误。环境温度变为20℃时，电阻为108Ω，电流不变仍为2mA，故电压U＝IR＝2mA×108Ω＝216mV，C选项正确。为了增大改装置的灵敏度，应该在温度变化量相同时，变化更大的电压，根据欧姆定律变形公式U＝IR可知，恒流状态下，电流I越大，电压U变化量越大，装置更灵敏，故应该换一个电流更大的恒流源，D选项错误。二、填空题11．并；导体12．电源；电流13．1；3；短路14．3；0.1515．L2；3.84 解析：灯泡L1、L2上分别标有“12V，6W”“6V，6W”字样，由P＝UI可得两灯泡的额定电流分别为：I1＝＝＝0.5A，I2＝＝＝1A，两灯泡的电阻：R1＝＝＝24Ω，R2＝＝＝6Ω，若将它们并联在6V的电路中，并联电路各支路两端电压相等，根据P＝可知，L2的亮度较亮；两只灯泡串联使用时，由于串联电路中各处的电流相等，电路的电流是：I′＝＝＝＝0.4A；灯泡L1的实际功率：P1′＝I′2R1＝（0.4A）2×24Ω＝3.84W。三、作图题16．如图所示四、实验探究题17．（1）如图所示；断开 （2）0.28；干路电流等于各支路电流之和 （3）所用灯泡规格相同（2）调零 （3）1.6 （4）1；滑动变阻器最大阻值太小 （5）正比19．（1）使用前未调零 （2）如图所示 （3）右；保护电路 （4）断路 （5）10；未多次测量求平均值，测量结果可能存在较大误差 五、计算题20．解：由电路图可知，开关S闭合时，光敏电阻R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流；（1）当电压表示数达到8V时，即U0＝8V，因串联电路中电流处处相等，则此时电流表示数：I＝I0＝；（2）由串联电路的电压特点可知，此时光敏电阻R两端的电压：UR＝U﹣U0＝12V﹣8V＝4V，根据欧姆定律可得，此时光敏电阻的阻值：；（3）某一时刻烟尘浓度较低，空气质量合格，光敏电阻的阻值为150Ω，根据串联电路的电阻特点可知，此时电路的总电阻：R总＝R′+R0＝150Ω+50Ω＝200Ω，此时电路中的电流：，则此时电压表的示数：U0′＝I′R0＝0.06A×50Ω＝3V。21．解：（1）充电桩充电时消耗的电功率：P＝UI＝220V×40A＝8800W；（2）充电桩充电时做的有用功：W有用＝79.2kW•h，充电桩充电时消耗的电能为：W总＝UIt＝220V×40A×10×3600s＝3.168×108J＝88kW•h；则本次充电的效率为：η＝×100%＝×100%＝90%；（3）发热电阻R损失的电能为：Q＝W额外＝W总﹣W有用＝88kW•h﹣79.2kW•h＝8.8kW•h＝3.168×107J，发热电阻R的阻值为：R＝＝＝0.55Ω。22．解：（1）灯泡正常发光时的电阻RL＝＝＝12Ω；（2）当开关S、S1闭合、S2断开时，定值电阻R1与滑动变阻器R2串联，电压表测滑动变阻器两端的电压，电流表测通过电路的电流，由图像可知，当电流为0.3A时，电阻R1两端的电压为U1＝3V，根据欧姆定律可得滑动变阻器R2两端的电压U2＝IR2＝0.3A×20Ω＝6V，串联电路总电压等于各部分电压之和，则电源电压U＝U1+U2＝3V+6V＝9V，当开关S、S2闭合、S1断开时，灯泡L和滑动变阻器R2串联，当电压表示数为6V时，即R2两端的电压为6V，灯泡两端的电压U实＝U﹣U′2＝9V﹣6V＝3V，由图像可知，灯泡中的电流为0.4A，则灯泡消耗的实际功率为P实＝U实I实＝3V×0.4A＝1.2W；（3）灯泡正常发光时的电流I额＝＝＝0.5A，串联电路各处电流相等，电流表的量程为0∼0.6A，所以电路允许的最大电流为0.5A，变阻器R2为最大阻值时，滑动变阻器两端的电压U2最大＝I最大R2＝0.5A×20Ω＝10V＜15V，灯泡两端电压的最大值U′L＝U额＝6V，电源电压的最大值U最大＝U2最大+U′L＝10V+6V＝16V。次数IA/AIB/AIC/A10.180.240.4220.220.220.4430.200.260.4640.14实验次数第1次第2次第3次第4次电压/V0.511.22电流/A0.10.20.240.4
