【教学课件】沪科版初中物理九年级全一册《电路》专项复习课

这是一份【教学课件】沪科版初中物理九年级全一册《电路》专项复习课，共18页。

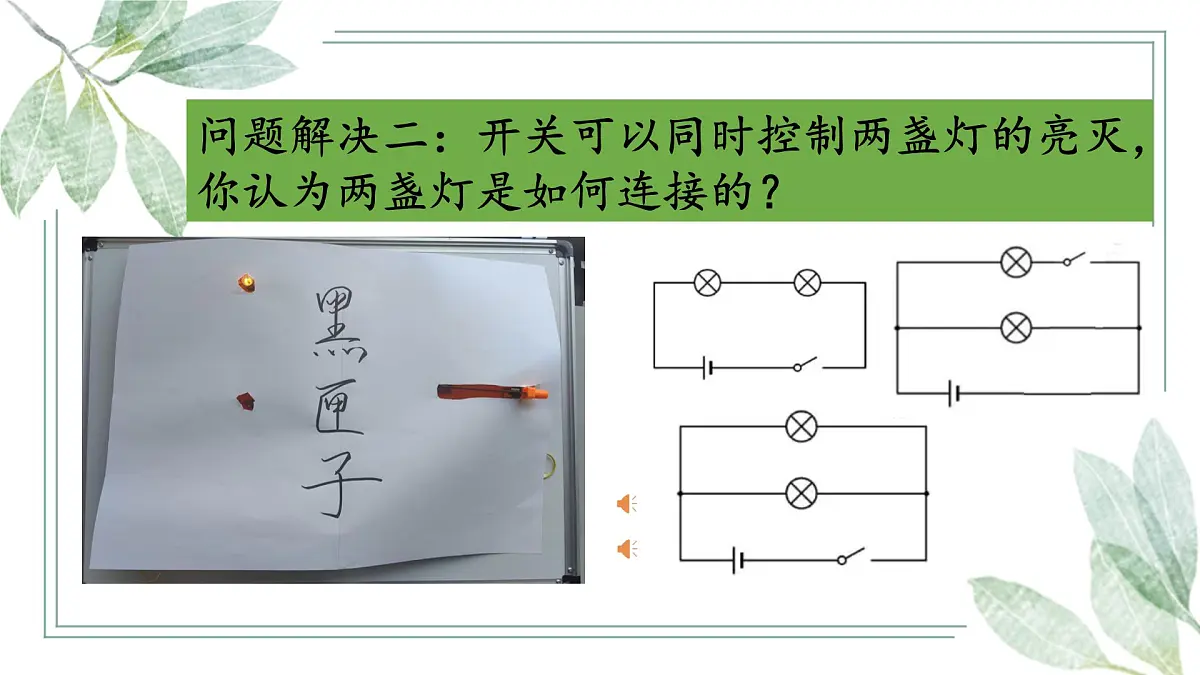

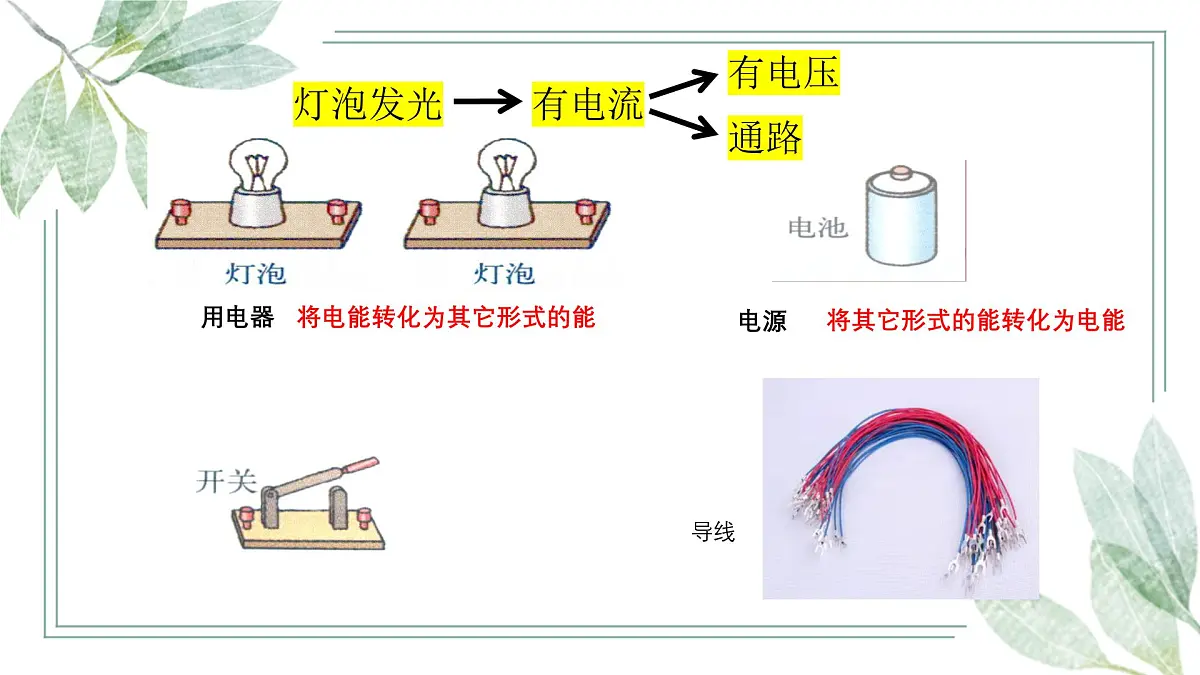

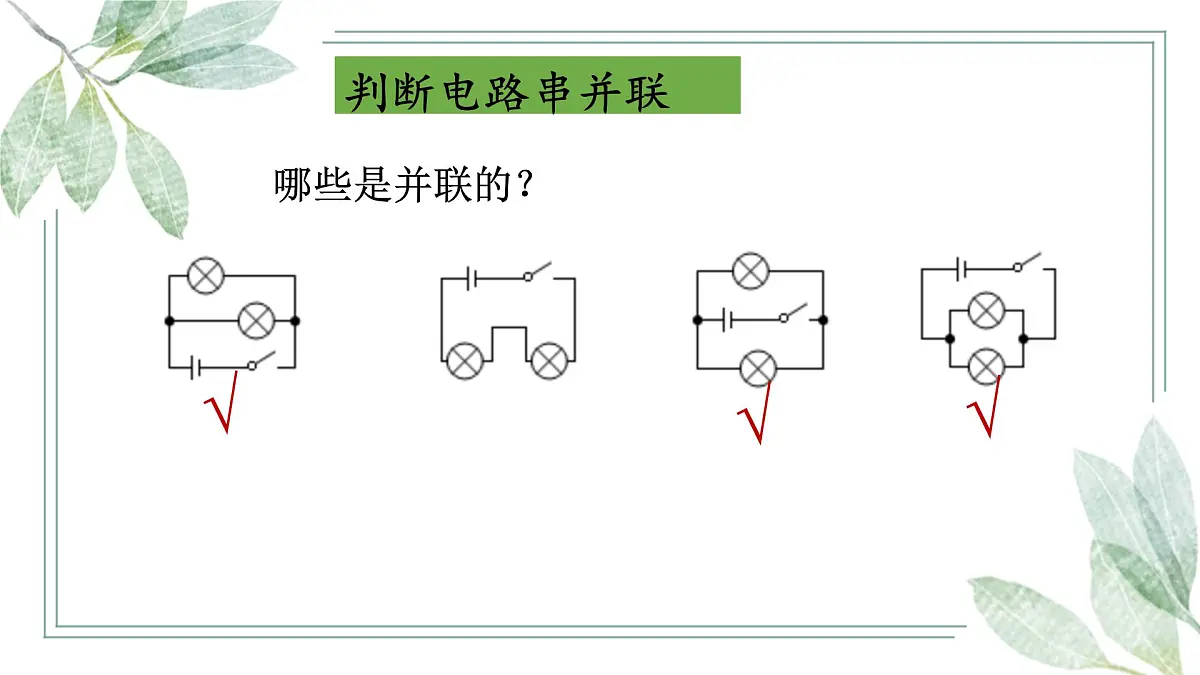

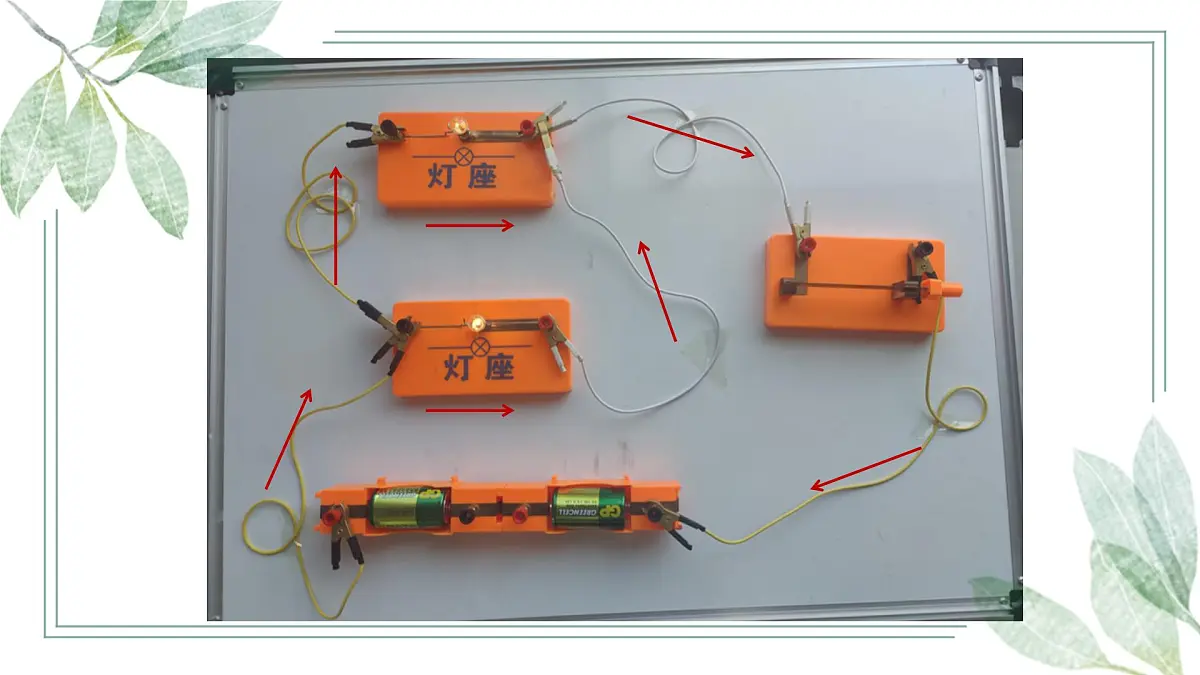

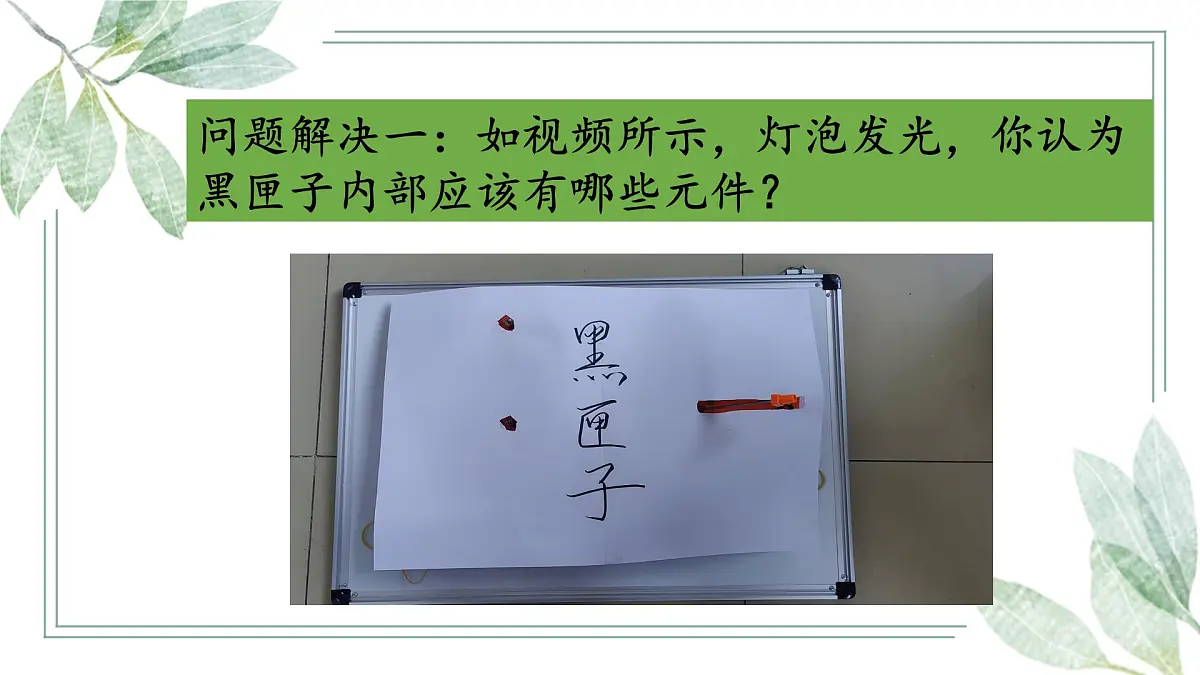

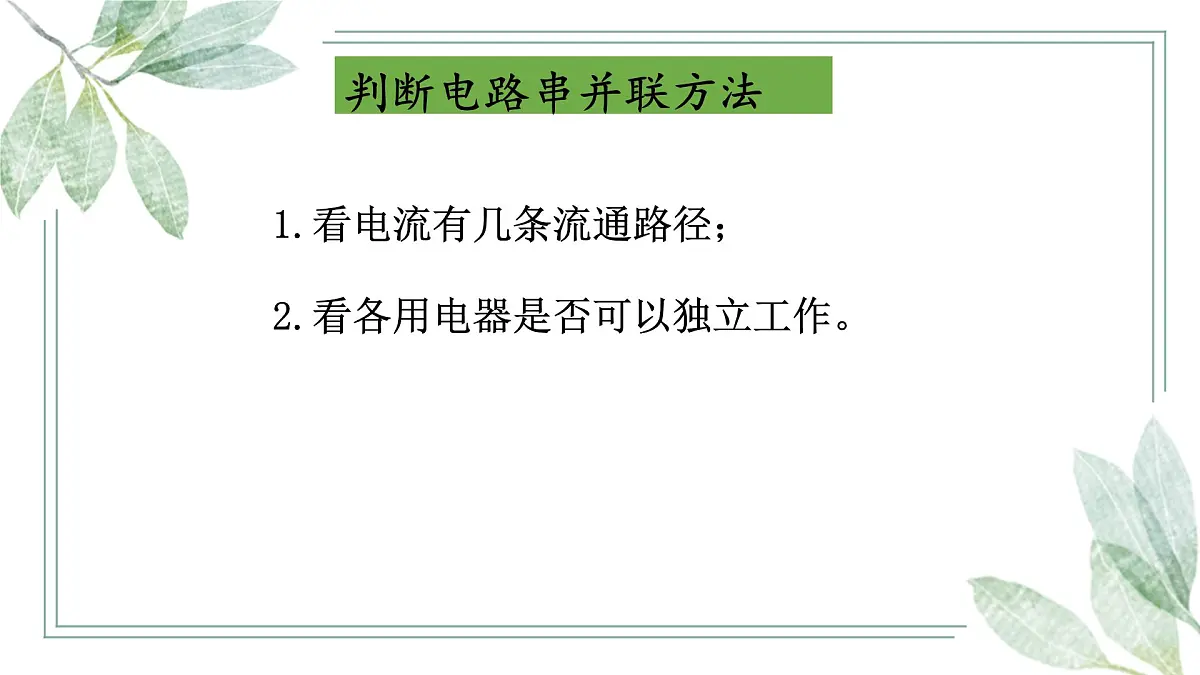

初中物理九年级电路 复习问题解决一：如视频所示，灯泡发光，你认为黑匣子内部应该有哪些元件？ 用电器导线 将电能转化为其它形式的能灯泡发光有电流有电压通路 电源 将其它形式的能转化为电能问题解决二：开关可以同时控制两盏灯的亮灭，你认为两盏灯是如何连接的？判断电路串并联方法1.看电流有几条流通路径；2.看各用电器是否可以独立工作。判断电路串并联哪些是并联的？√√√生活中的串并联电路并联设计串并联电路1.家庭的卫生间一般都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要同时工作，请你设计出符合要求的电路。2.居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大的浪费。科研人员利用“光敏”材料制成“光控开关”，利用“声敏”材料制成“声控开关”，要求白天光照强且有人走动时灯才亮。请你设计出符合题意的楼道照明灯电路。3.某型号电吹风内部是由电风扇（电动机）和电热丝（电阻）组成，为了保证其安全工作，它的内部电路中有两个开关。只闭合开关S1，电吹风只吹冷风，只闭合开关S2，电吹风不工作，开关S1、S2均闭合，电吹风吹热风。请你设计出该电路。设计串并联电路3.某型号电吹风内部是由电风扇（电动机）和电热丝（电阻）组成，为了保证其安全工作，它的内部电路中有两个开关。只闭合开关S1，电吹风只吹冷风，只闭合开关S2，电吹风不工作，开关S1、S2均闭合，电吹风吹热风。请你设计出该电路。1.根据题目确定有哪些元件；2.根据题意确定用电器之间的连接方式；3.判断开关的位置。亮问题解决三：为什么这两盏灯实际功率不一样呢？P 实=U 实I 实串、并联电路的电压特点在探究串并联电路的电压关系时，小明同学使用的实验电路图如图所示。他先用电压表正确测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他将电压表接A点的导线改接C点，而保持电压表接B点不动，你认为他的这一做法会产生什么现象，为什么？电压表指针反偏因为电压表正负接线柱上的导线接反了×串、并联电路的电流电压特点亮问题解决三：为什么这两盏灯实际功率不一样呢？P 实=U 实I 实电流不同两灯泡电阻不同。电阻：导体对电流的阻碍作用转换法：电流表示数变化或灯泡亮度变化反映电阻大小的改变探究电阻大小的影响因素——评估导体电阻大小与导体材料、长度、横截面积的大小有关定值电阻滑动变阻器电阻箱生活中的电阻问题解决四： 帮帮小芳设计电路
