【教学课件】沪科版初中物理九年级全一册“欧姆定律”期末专项复习课件

这是一份【教学课件】沪科版初中物理九年级全一册“欧姆定律”期末专项复习课件，共45页。

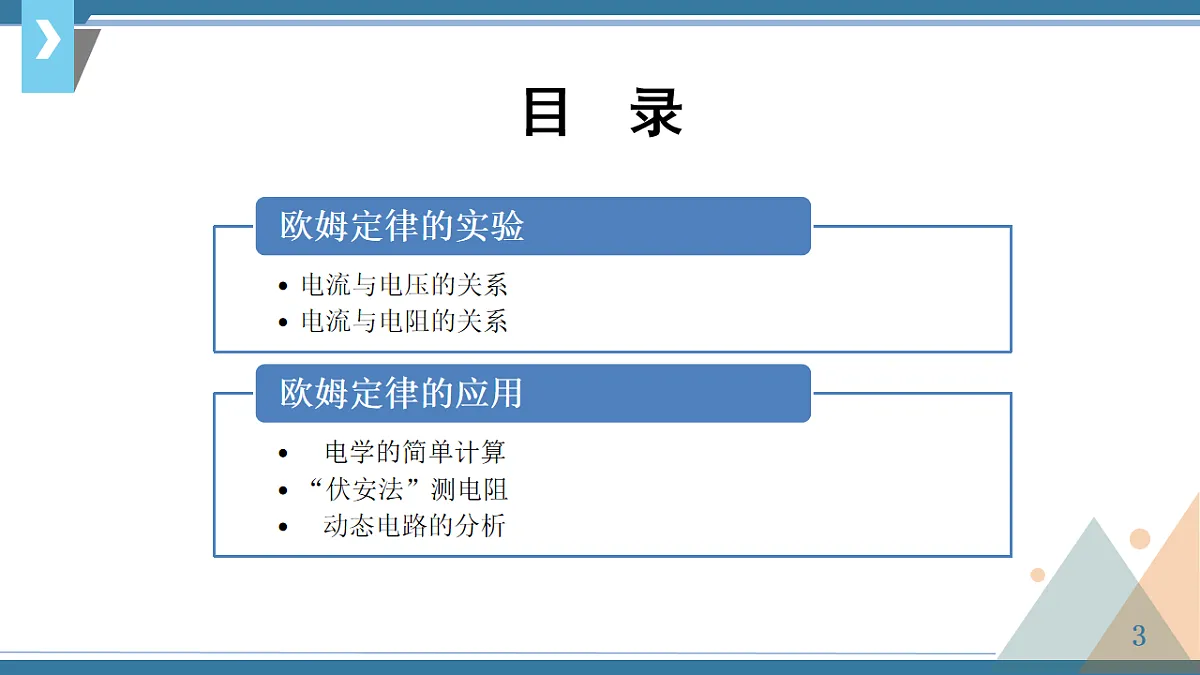

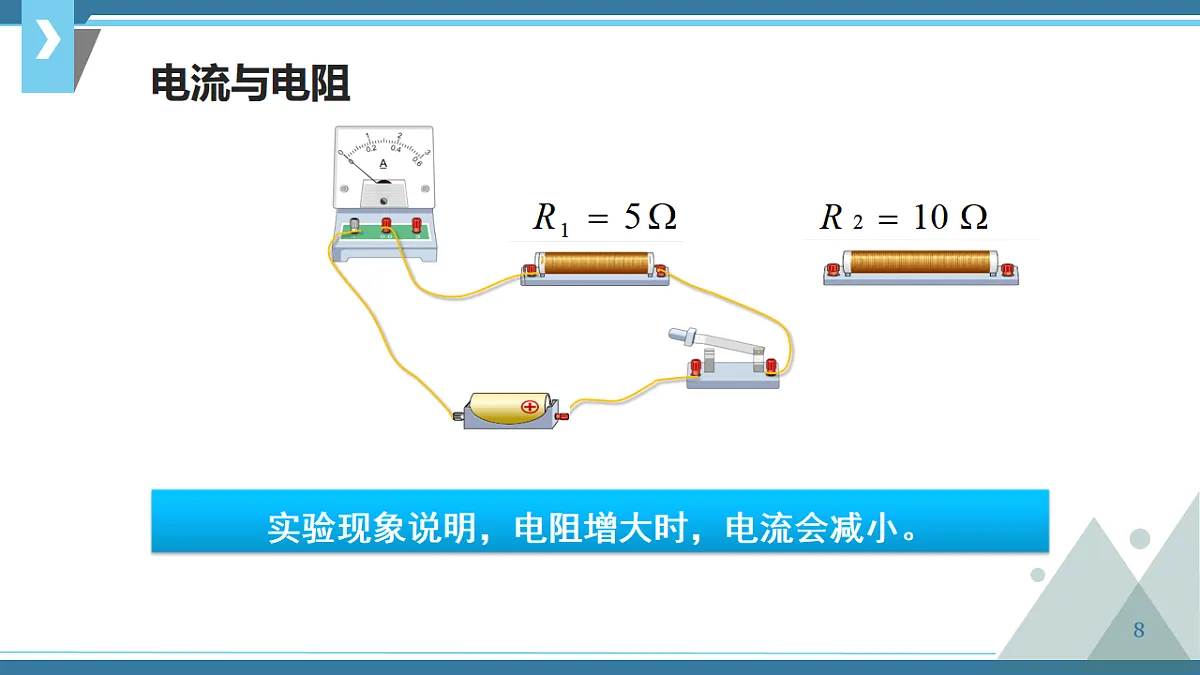

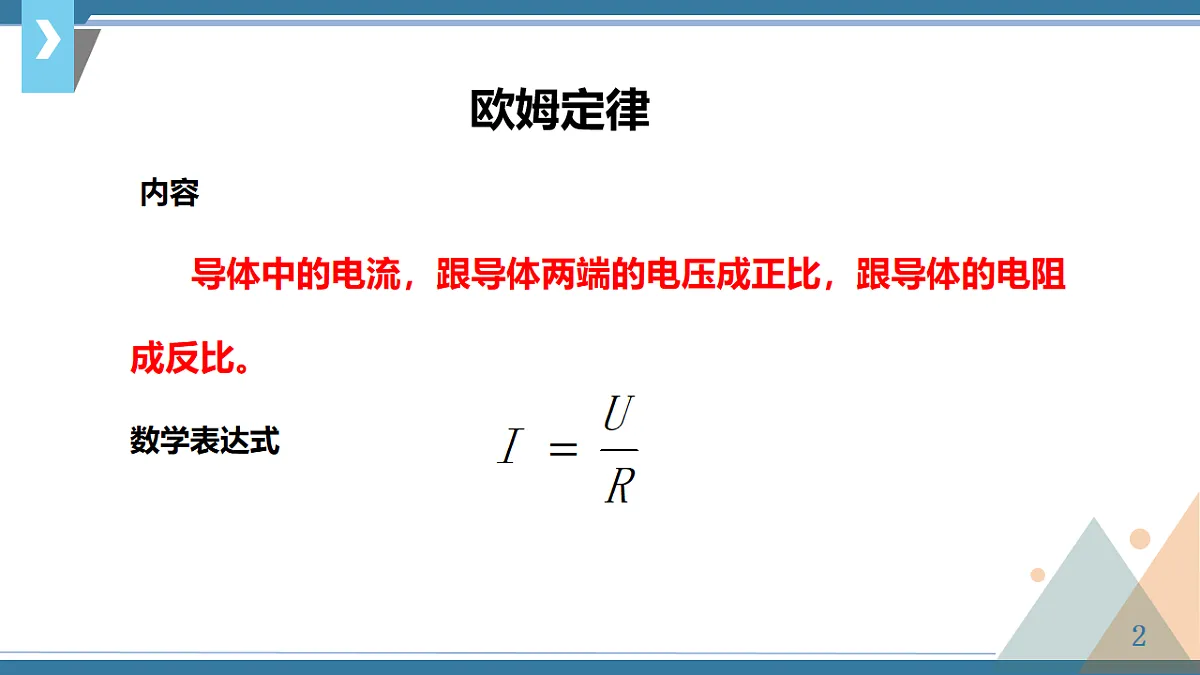

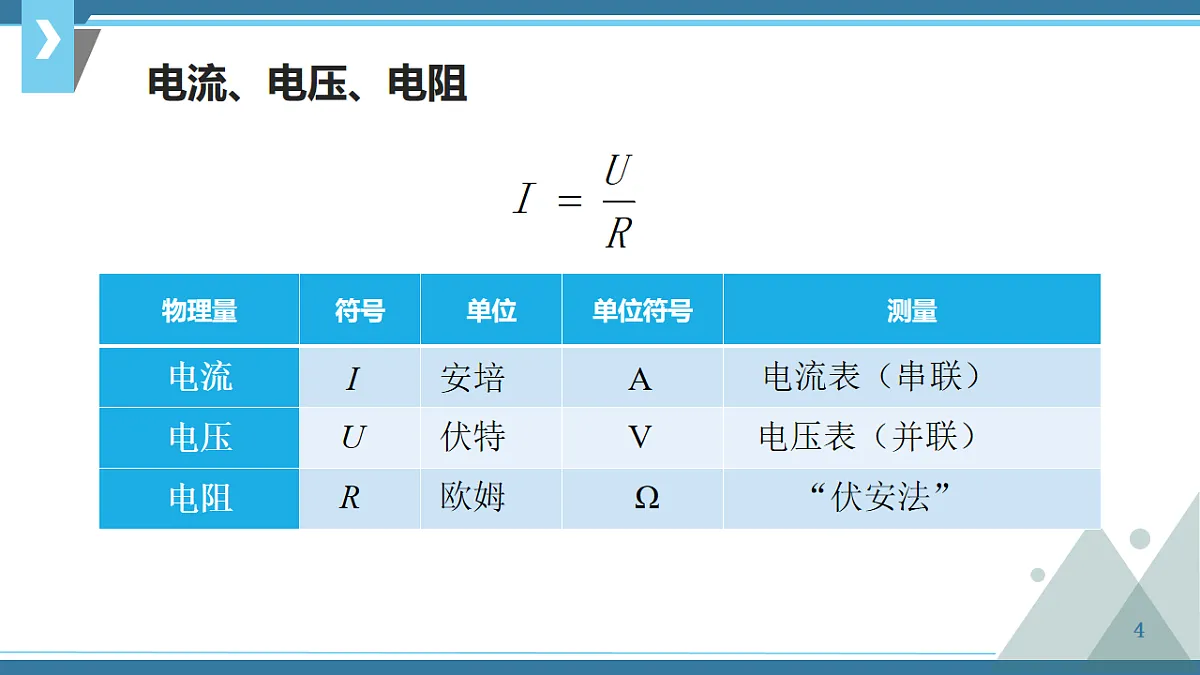

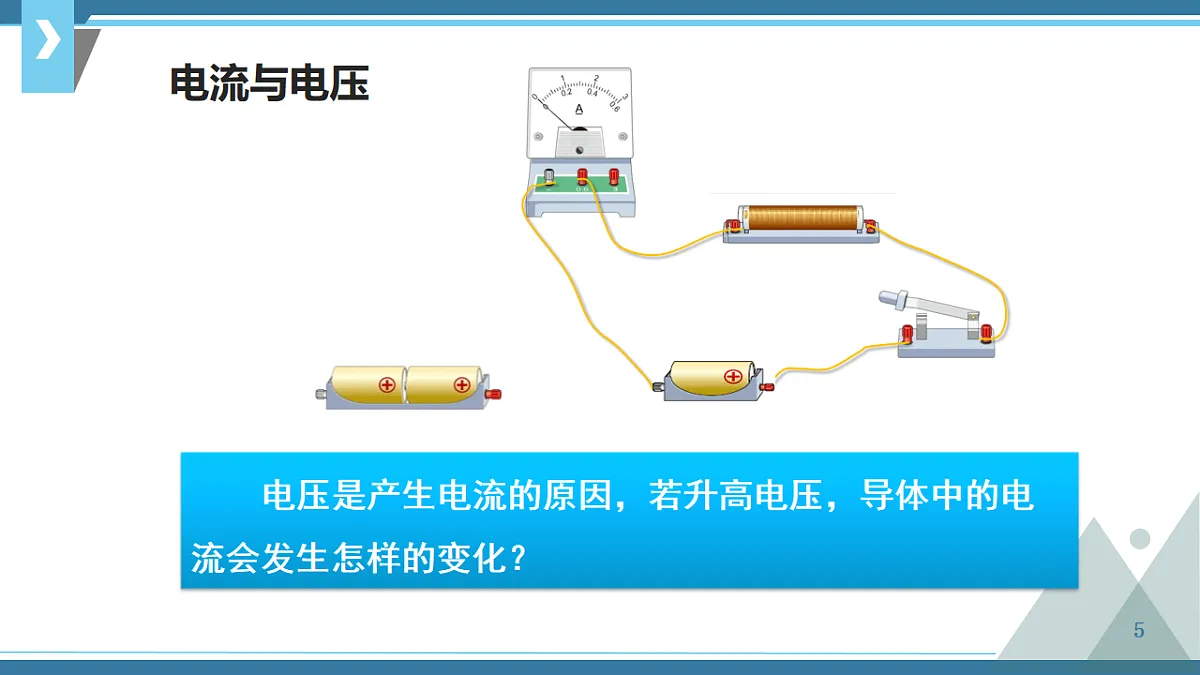

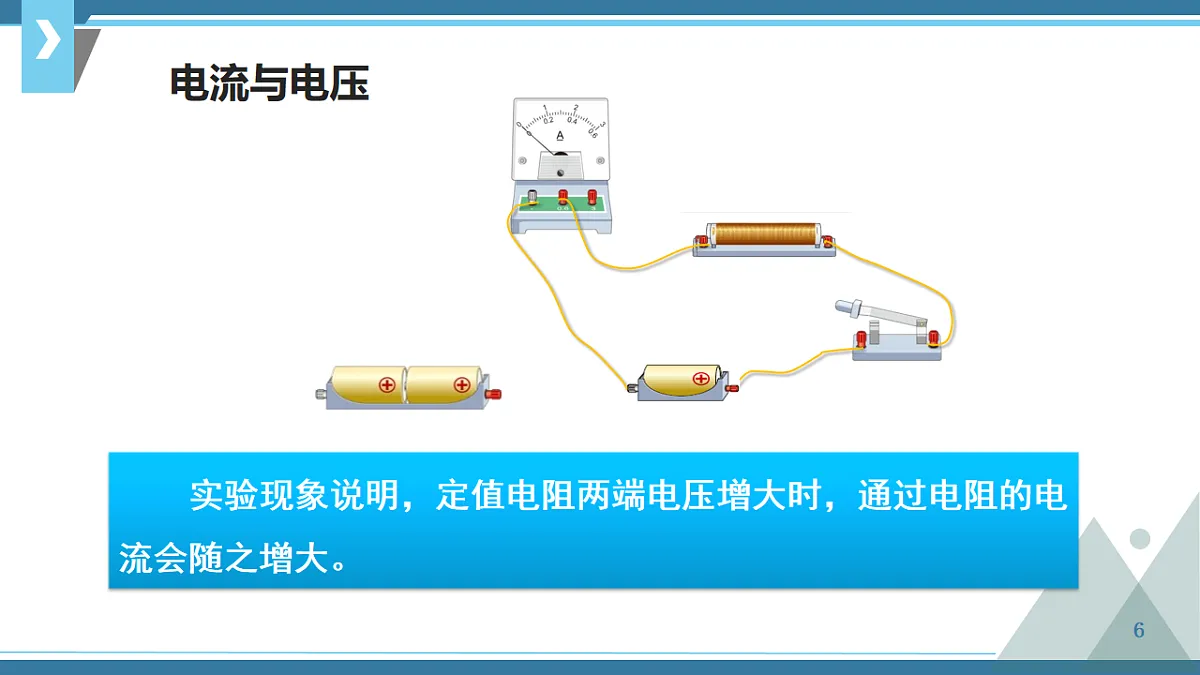

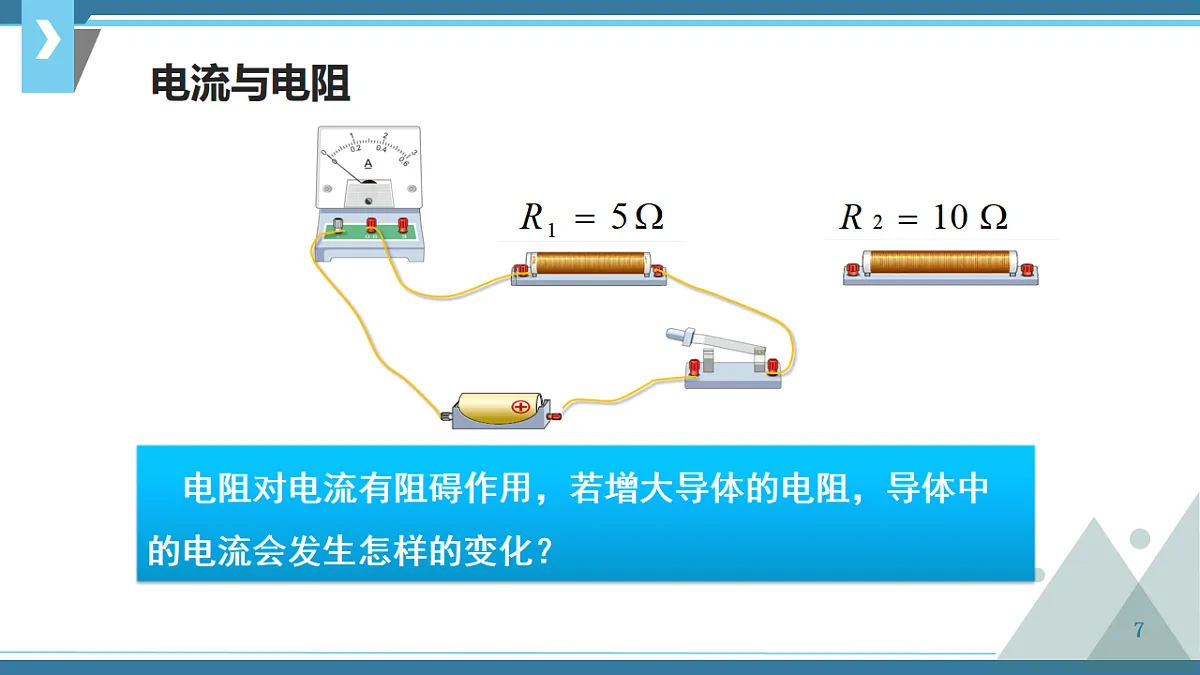

初中物理九年级《欧姆定律》期末复习 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。欧姆定律数学表达式内容目 录电流、电压、电阻IUR安培伏特欧姆AVΩ电流表（串联）电压表（并联）“伏安法” 电压是产生电流的原因，若升高电压，导体中的电流会发生怎样的变化？电流与电压 实验现象说明，定值电阻两端电压增大时，通过电阻的电流会随之增大。电流与电压 电阻对电流有阻碍作用，若增大导体的电阻，导体中的电流会发生怎样的变化？电流与电阻实验现象说明，电阻增大时，电流会减小。电流与电阻电流与电压有关电流与电阻有关控制变量法探究电流与电压和电阻的关系探究电流与电压和电阻的关系问题1.如何控制电路的电阻不变？电流与电压的关系问题1.如何控制电路的电阻不变？问题2.如何测量电路中的电压和电流？电流与电压的关系电流可以用电流表测量电压可以用电压表测量问题1.如何控制电路的电阻不变？问题2.如何测量电路中的电压和电流？问题3.如何改变电路两端的电压？电流与电压的关系问题1.如何控制电路的电阻不变？问题2.如何测量电路中的电压和电流？问题3.如何改变电路两端的电压？电流与电压的关系问题1.如何控制电路的电阻不变？问题2.如何测量电路中的电压和电流？问题3.如何改变电路两端的电压？电流与电压的关系实验电路图电流与电压的关系实验数据电流与电压的关系数据处理： “比值法”：将所收集的两组物理量对应的数据相比，分析比值有什么规律。若比值为定值，则说明两物理量之间成正比例关系。 “图像法”：将所收集的两组物理量对应的数据画在坐标轴中，采用数学中的函数图像将物理量的关系表示出来。结论： 保持电阻不变时，电流跟电压成正比关系。电流与电压的关系实验电路图电流与电阻的关系实验数据 更换定值电阻后，通过调节滑动变阻器，保持定值电阻两端电压不变。 “乘积法”：将所收集的两组物理量对应的数据相乘，分析乘积有什么规律。若乘积为定值，则说明两物理量之间成反比例关系。数据处理：电流与电阻的关系数据处理：电流与电阻的关系数据处理：电流与电阻的关系 求出电阻的倒数，发现I 与 成正比例关系，则I 与R成反比例关系。结论： 保持电压不变时，电流跟电阻成反比关系。电流与电阻的关系♦保持电阻不变时，电流跟电压成正比关系。♦保持电压不变时，电流跟电阻成反比关系。电流与电压、电阻的关系 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。欧姆定律数学表达式内容 例1.一个小灯泡的电阻约为10 Ω，把它接在3 V电源的两端时，通过灯丝的电流是多少？解：根据欧姆定律欧姆定律的应用——电学简单计算答：通过灯丝的电流是0.3A。 （变式练习）某导体的电阻是20Ω，通过的电流是0.5 A，这个导体两端的电压是多少？解：根据欧姆定律 得答：导体两端的电压是10V。 例2.如图所示的电路中，电源电压为6V保持不变，R1、R2是定值电阻，R1的阻值为6Ω。当开关S闭合后，电流表的示数为1.5A，通过计算回答： (1)通过电阻R1的电流是多少安？ (2)定值电阻R2的阻值是多少欧？欧姆定律的应用——电学简单计算欧姆定律的应用——电学简单计算欧姆定律U=IR变形公式简单推理串联分压并联分流欧姆定律的应用——电学简单推理即串联电路中，各电阻两端的电压比等于电阻比。串联分压规律——串联电路中各电阻两端电压与其电阻的关系根据欧姆定律可知因为R 1 、 R 2串联, I 1 = I 2所以即所以欧姆定律的应用——电学简单推理并联分流规律——并联电路中各支路电流与各支路电阻的关系因为R 1和R 2并联接入电路中，各支路两端电压U1=U2 根据欧姆定律可知即并联电路中，各支路电流与各支路电阻成反比。 根据欧姆定律 ，可以间接测出导体的电阻导出式欧姆定律的应用——“伏安法”测电阻实验原理欧姆定律的应用——“伏安法”测电阻实验电路图欧姆定律的应用——“伏安法”测电阻 将滑动变阻器串联接入电路，改变待测电阻两端的电压，实现多次测量取平均值，可以减小实验误差。 欧姆定律的应用——动态电路的分析欧姆定律的应用——动态电路的分析 在“研究电流跟电压关系”的实验中，当滑片P向右滑动时。电流表和电压表的读数会发生什么变化？欧姆定律的应用——动态电路的分析 由欧姆定律可知 UR=IR I变小，UR变小，电压表示数变小欧姆定律的应用——动态电路的分析 在“研究电流跟电阻关系”的实验中，定值电阻R从5Ω更换为10Ω时。应如何调节滑动变阻器滑片，才能保持电压表的示数不变？欧姆定律的应用——动态电路的分析由欧姆定律 UR’=IR'，I变小，UR'变小串联电路中U=UR+UR'，所以UR变大向右移动滑片，增大R'， I总变小，UR变小，电压表示数不变欧姆定律的应用——动态电路的分析 在“研究电流跟电压关系”的实验中，当滑片P向右滑动时。电流表和电压表的读数会发生什么变化？酒精浓度检测仪欧姆定律的应用——动态电路的分析 酒精浓度检测仪实际上是由酒精气体传感器（相当于随酒精气体浓度变化的变阻器）与一个定值电阻及一个电压表一个电流表组成。欧姆定律的应用——动态电路的分析 酒精气体传感器（相当于随酒精气体浓度变化的变阻器，当酒精浓度发生变化时它的电阻也会发生相应的变化）酒精气体传感器欧姆定律的应用——动态电路的分析想一想酒精气体传感器温度传感器把滑动变阻器换成不同的传感器，就形成了不同的测量仪器。你想到的哪些仪器也是这样工作的？
