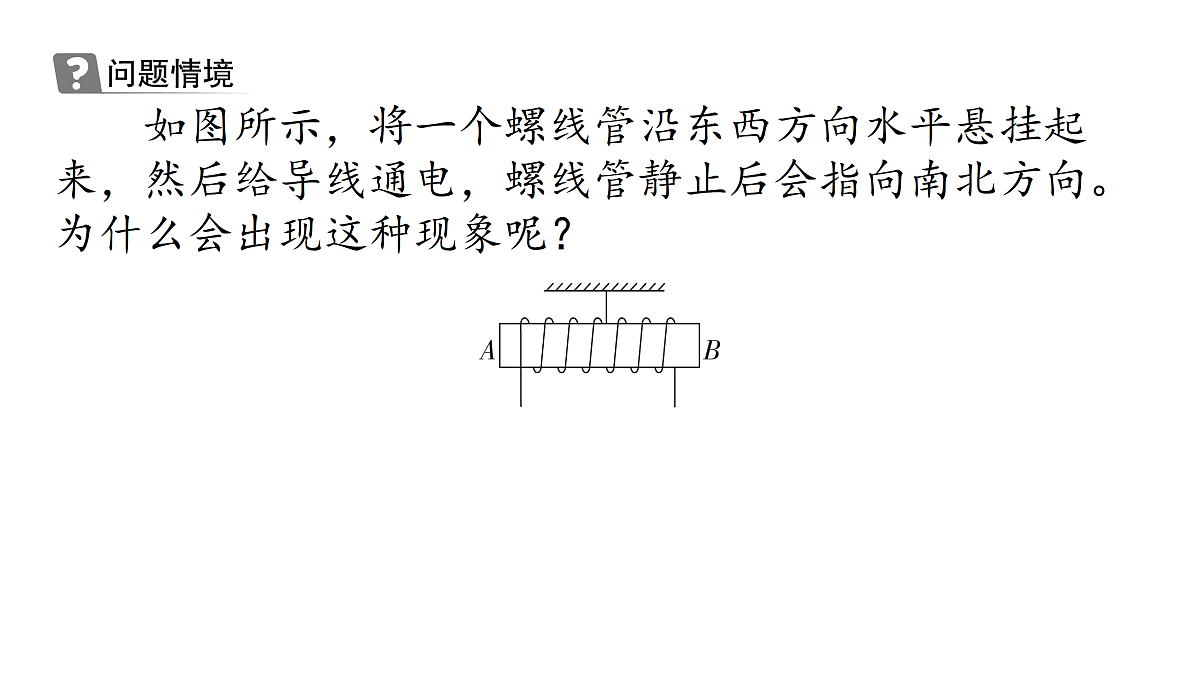

如图所示，将一个螺线管沿东西方向水平悬挂起 来，然后给导线通电，螺线管静止后会指向南北方向。 为什么会出现这种现象呢？
1. 奥斯特实验。（1）发现：丹麦科学家 首先揭示了 ⁠ ⁠之间的联系。

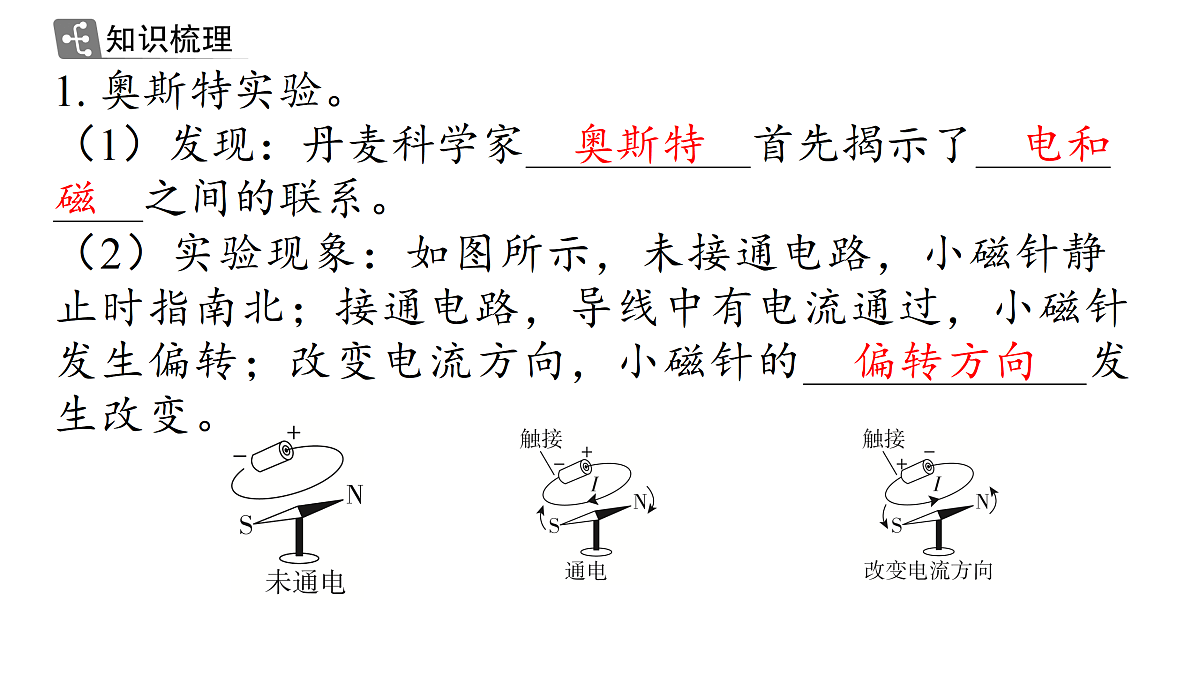

（2）实验现象：如图所示，未接通电路，小磁针静 止时指南北；接通电路，导线中有电流通过，小磁针 发生偏转；改变电流方向，小磁针的 ⁠发 生改变。

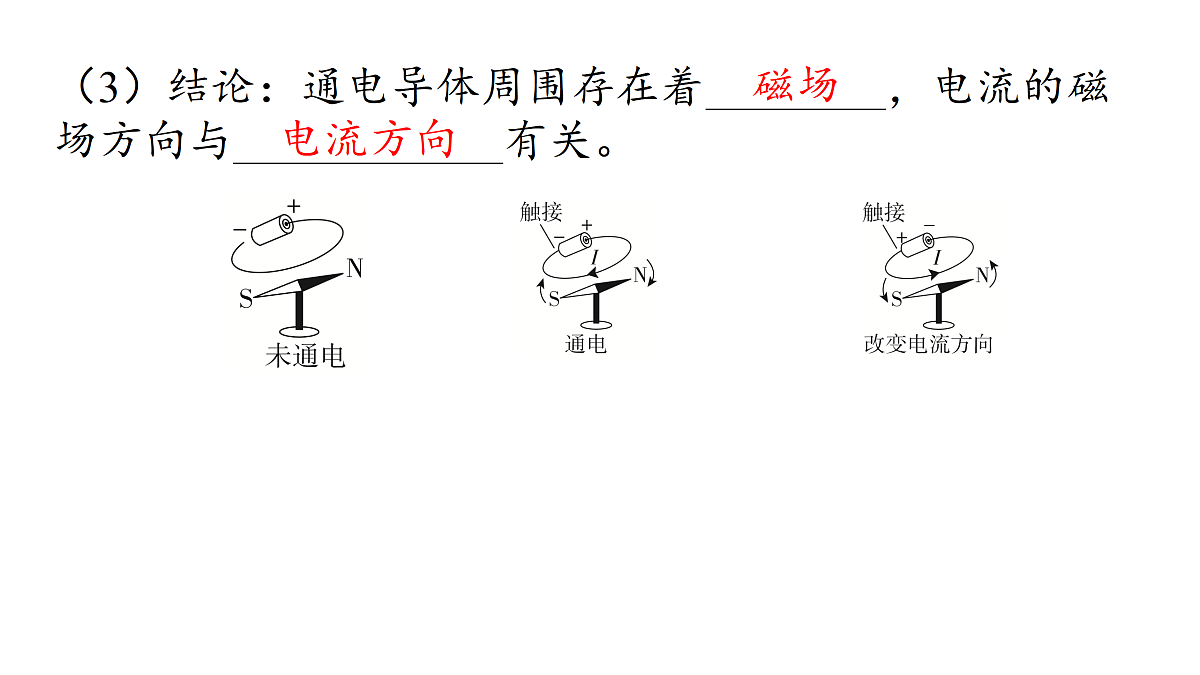

（3）结论：通电导体周围存在着 ⁠，电流的磁 场方向与 ⁠有关。

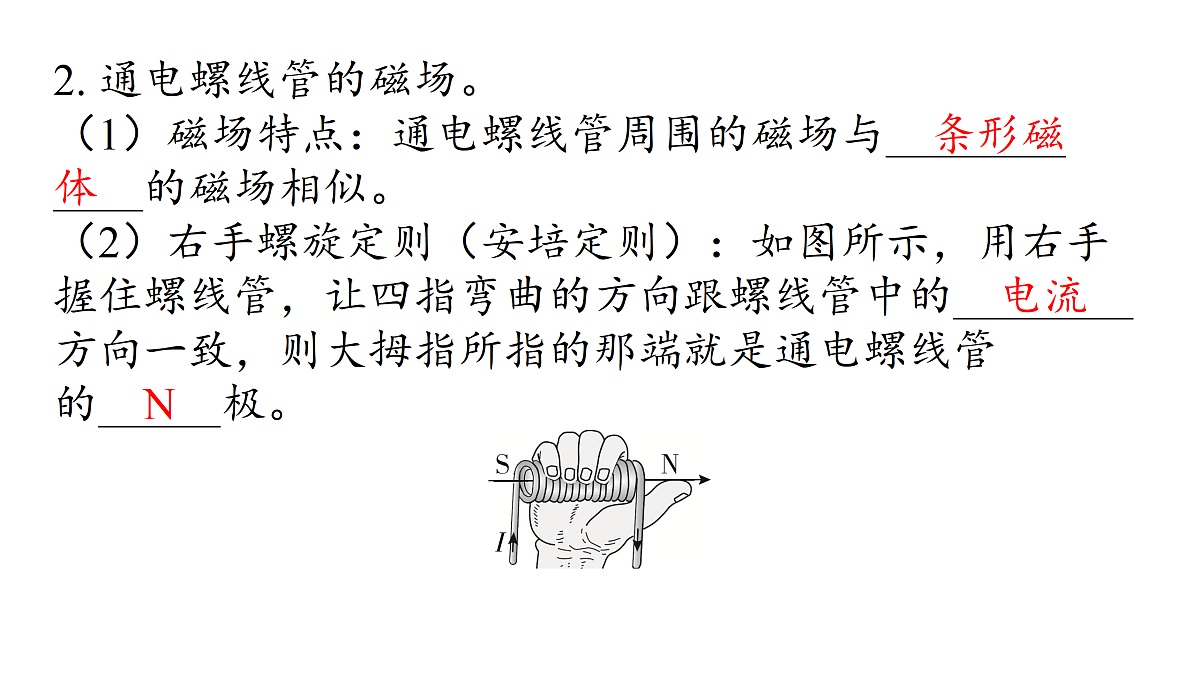

2. 通电螺线管的磁场。（1）磁场特点：通电螺线管周围的磁场与 ⁠ ⁠的磁场相似。（2）右手螺旋定则（安培定则）：如图所示，用右手 握住螺线管，让四指弯曲的方向跟螺线管中的 ⁠ 方向一致，则大拇指所指的那端就是通电螺线管 的 ⁠极。

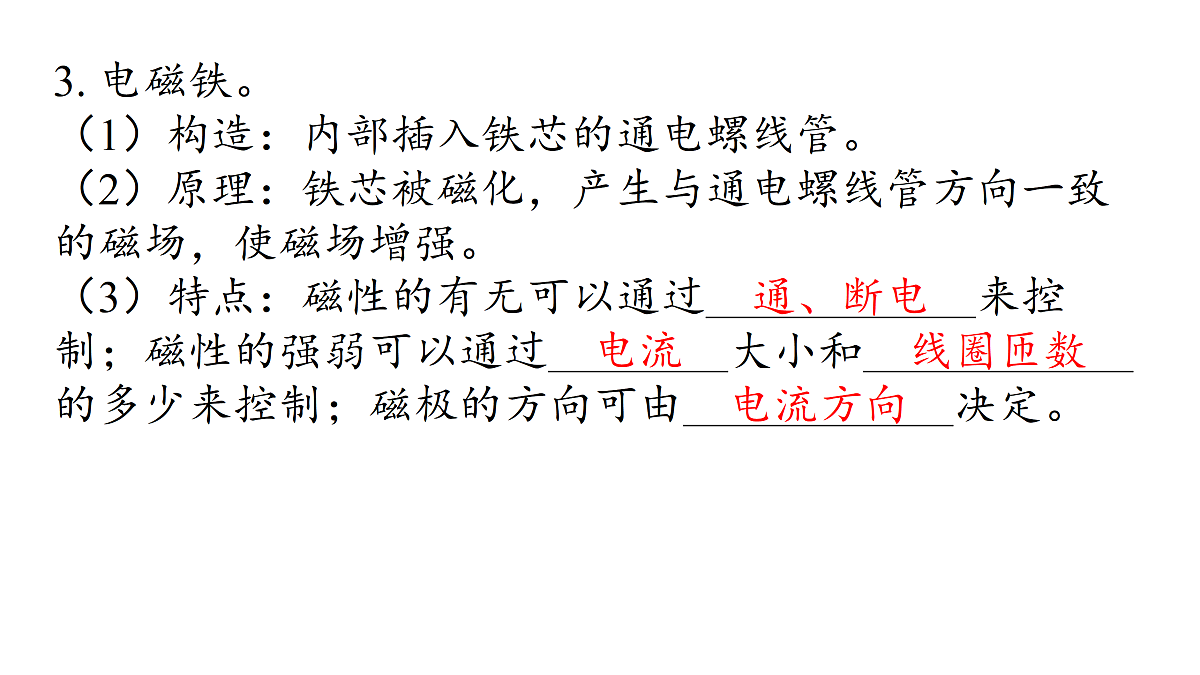

3. 电磁铁。（1）构造：内部插入铁芯的通电螺线管。（2）原理：铁芯被磁化，产生与通电螺线管方向一致 的磁场，使磁场增强。（3）特点：磁性的有无可以通过 ⁠来控 制；磁性的强弱可以通过 大小和 ⁠ 的多少来控制；磁极的方向可由 ⁠决定。

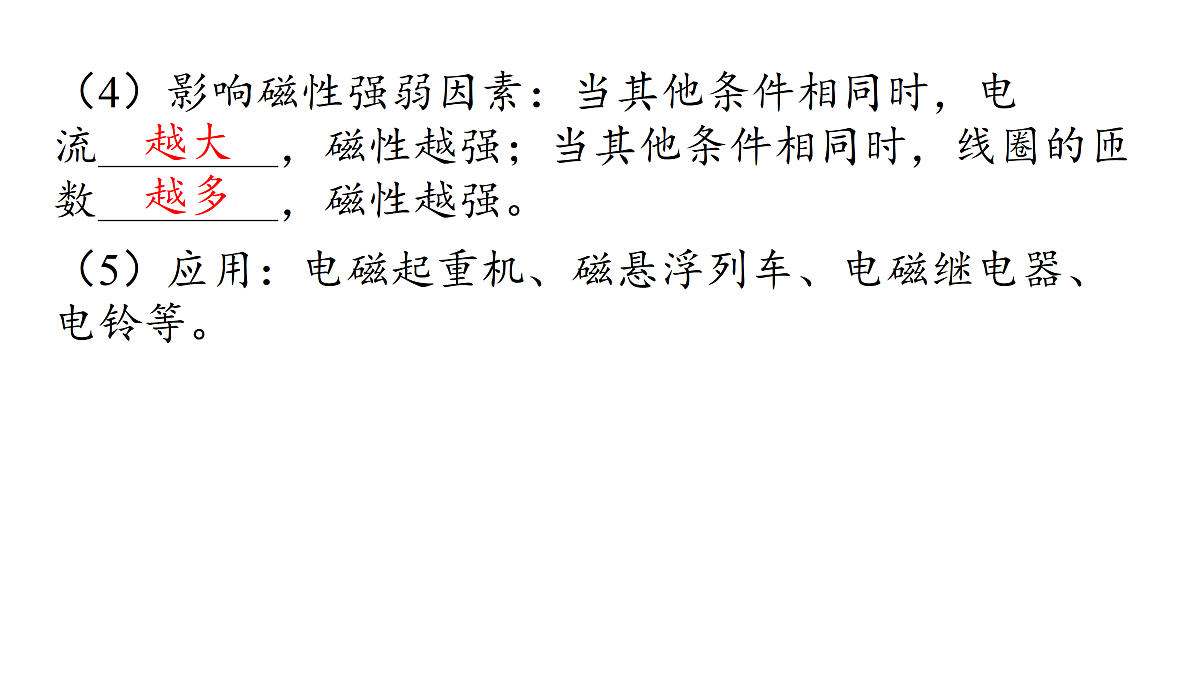

（4）影响磁性强弱因素：当其他条件相同时，电 流 ⁠，磁性越强；当其他条件相同时，线圈的匝 数 ⁠，磁性越强。
（5）应用：电磁起重机、磁悬浮列车、电磁继电器、 电铃等。
4. 电磁继电器。（1）实质：用较小的电流、较低的电压去控制较大电 流、较高电压的一种“自动开关”。常用于自动控制电 路中，实现远距离控制和自动化控制。

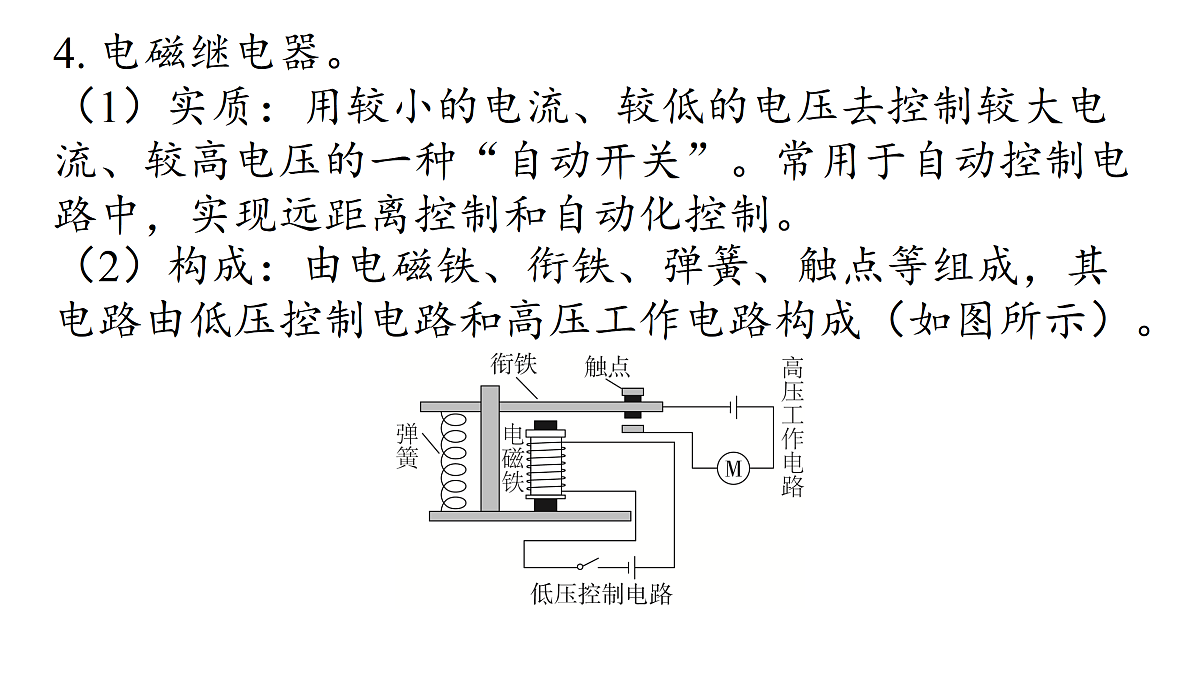

（2）构成：由电磁铁、衔铁、弹簧、触点等组成，其 电路由低压控制电路和高压工作电路构成（如图所示）。
（3）工作原理：接通低压控制电路，电磁铁通电，有 磁性，吸下衔铁，高压工作电路 ⁠；断开低压控 制电路，电磁铁断电，失去磁性，弹簧将衔铁拉起，高 压工作电路 ⁠。
知识点一：通电螺线管的磁场
如图所示的螺线管，当闭合开关后，下列判断中正 确的是（　B　）
处理通电螺线管问题：用安培定则由电流方向确 定磁极；按 “异名相吸，同名相斥” 判断磁极相互作 用；由滑动变阻器滑片移动引起电阻变化，从而判断 电流和磁性强弱变化；电流方向改变，其外部磁场方 向也随之改变。
知识点二：电磁铁的应用
（2024·自贡）如图所示是某科技小组设计的一种温度自动控制报警装置电路图，下列关于它的说法中正确的是（　A　）
温度自动报警器的原理是当温度达到一定值时， 温度计内液体上升，该液体必须是导体，这样控制电 路会接通，电磁铁产生磁性，将衔铁吸引，报警电路 接通，电铃响，起到报警作用。
1. 有一个小磁针静止在通电螺线管上方，指针方向如图 所示，则通电螺线管（　C　）
2. （2023·西藏）如图所示，闭合开关S后，螺线管右 侧为 极，滑动变阻器的滑片P向左移动时，螺线管 的磁性变 ⁠。
3. 右图是一种水位自动报警器的原理图，当水位达到金 属块A时（日常生活用水是导体），电路中（　B　）
