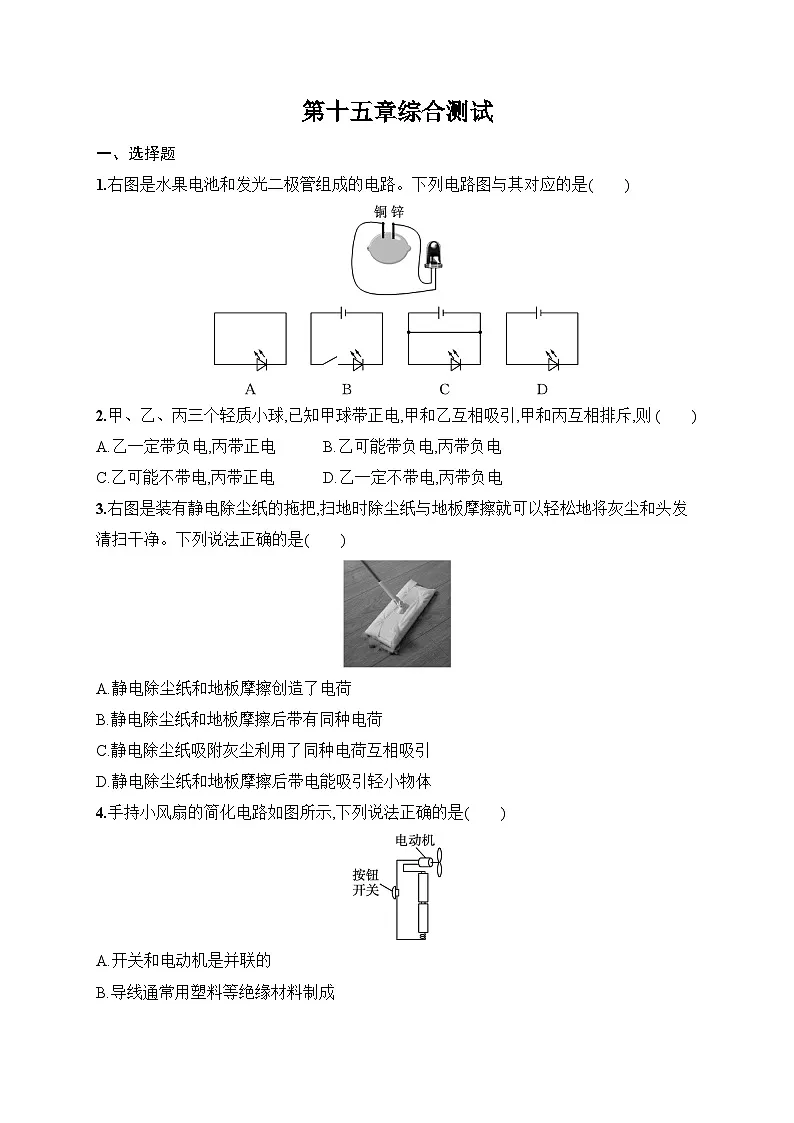

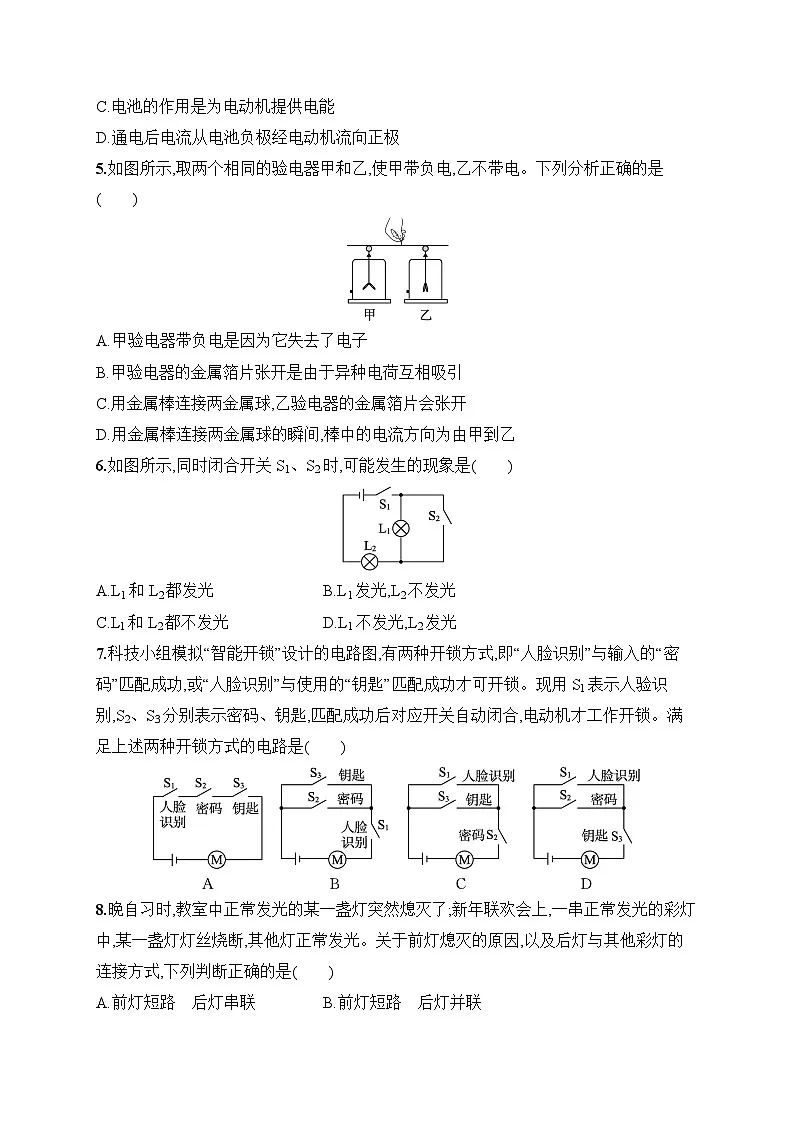

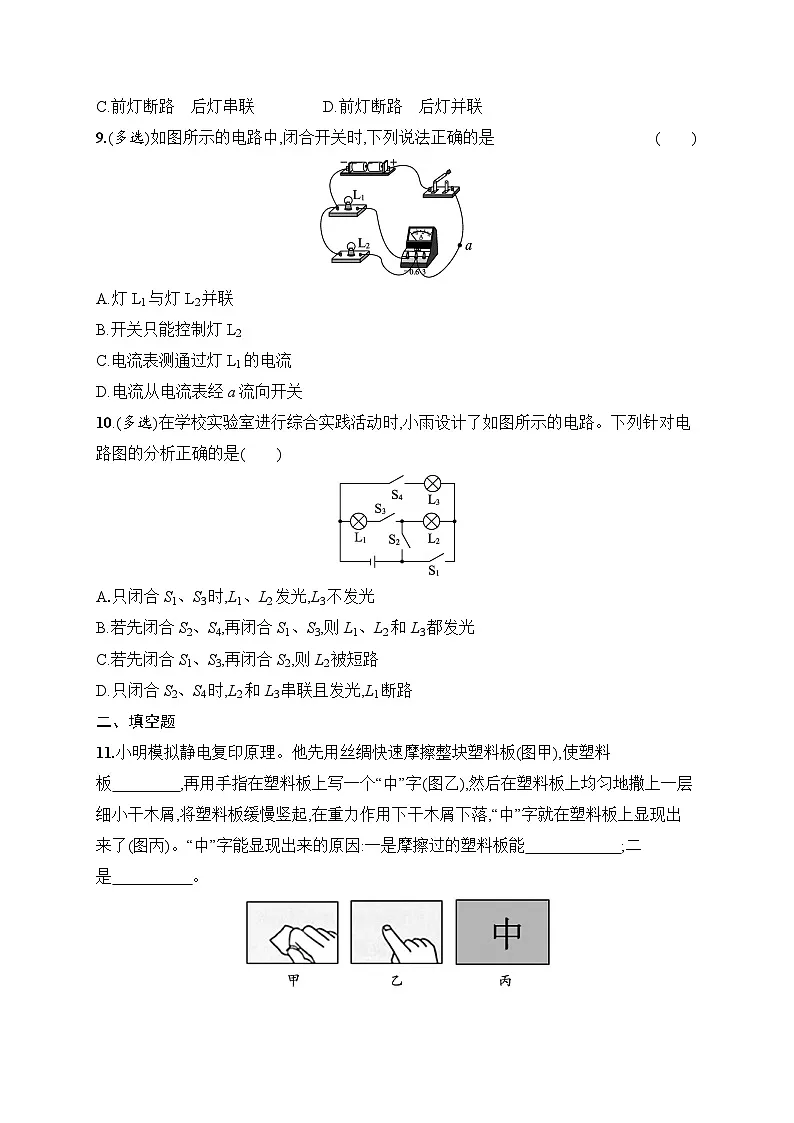

第十五章综合测试一、选择题1.右图是水果电池和发光二极管组成的电路。下列电路图与其对应的是(　　)2.甲、乙、丙三个轻质小球,已知甲球带正电,甲和乙互相吸引,甲和丙互相排斥,则(　　)A.乙一定带负电,丙带正电B.乙可能带负电,丙带负电C.乙可能不带电,丙带正电D.乙一定不带电,丙带负电3.右图是装有静电除尘纸的拖把,扫地时除尘纸与地板摩擦就可以轻松地将灰尘和头发清扫干净。下列说法正确的是(　　)A.静电除尘纸和地板摩擦创造了电荷B.静电除尘纸和地板摩擦后带有同种电荷C.静电除尘纸吸附灰尘利用了同种电荷互相吸引D.静电除尘纸和地板摩擦后带电能吸引轻小物体4.手持小风扇的简化电路如图所示,下列说法正确的是(　　)A.开关和电动机是并联的B.导线通常用塑料等绝缘材料制成C.电池的作用是为电动机提供电能D.通电后电流从电池负极经电动机流向正极5.如图所示,取两个相同的验电器甲和乙,使甲带负电,乙不带电。下列分析正确的是(　　)A.甲验电器带负电是因为它失去了电子B.甲验电器的金属箔片张开是由于异种电荷互相吸引C.用金属棒连接两金属球,乙验电器的金属箔片会张开D.用金属棒连接两金属球的瞬间,棒中的电流方向为由甲到乙6.如图所示,同时闭合开关S1、S2时,可能发生的现象是(　　)A.L1和L2都发光B.L1发光,L2不发光C.L1和L2都不发光D.L1不发光,L2发光7.科技小组模拟“智能开锁”设计的电路图,有两种开锁方式,即“人脸识别”与输入的“密码”匹配成功,或“人脸识别”与使用的“钥匙”匹配成功才可开锁。现用S1表示人验识别,S2、S3分别表示密码、钥匙,匹配成功后对应开关自动闭合,电动机才工作开锁。满足上述两种开锁方式的电路是(　　)8.晚自习时,教室中正常发光的某一盏灯突然熄灭了;新年联欢会上,一串正常发光的彩灯中,某一盏灯灯丝烧断,其他灯正常发光。关于前灯熄灭的原因,以及后灯与其他彩灯的连接方式,下列判断正确的是(　　)A.前灯短路　后灯串联B.前灯短路　后灯并联C.前灯断路　后灯串联D.前灯断路　后灯并联9.(多选)如图所示的电路中,闭合开关时,下列说法正确的是(　　)A.灯L1与灯L2并联B.开关只能控制灯L2C.电流表测通过灯L1的电流D.电流从电流表经a流向开关10.(多选)在学校实验室进行综合实践活动时,小雨设计了如图所示的电路。下列针对电路图的分析正确的是(　　)A.只闭合S1、S3时,L1、L2发光,L3不发光B.若先闭合S2、S4,再闭合S1、S3,则L1、L2和L3都发光C.若先闭合S1、S3,再闭合S2,则L2被短路D.只闭合S2、S4时,L2和L3串联且发光,L1断路二、填空题11.小明模拟静电复印原理。他先用丝绸快速摩擦整块塑料板(图甲),使塑料板　 　　　,再用手指在塑料板上写一个“中”字(图乙),然后在塑料板上均匀地撒上一层细小干木屑,将塑料板缓慢竖起,在重力作用下干木屑下落,“中”字就在塑料板上显现出来了(图丙)。“中”字能显现出来的原因:一是摩擦过的塑料板能　　　　　　;二是　　　　　。 12.某国产品牌手机具有反向无线充电功能,点击“反向无线充电”按键即可实现无线充电,该按键的功能相当于电路元件中的　　　　。用此手机为另一部手机充电时,此手机相当于电路元件中的　　　　。 13.油罐车在行驶过程中,油与罐壁之间极易发生　　　　　　现象,会有安全隐患,因此需要在油罐车尾部安装“静电带”。在静电释放过程中,自由电子会沿“静电带”从大地移动到油罐,以“中和”油罐上的正电荷,此过程中电流的方向是　　　　　　(选填“从大地到油罐”或“从油罐到大地”)。 14.如图所示,开关S闭合后,灯L1、L2均不亮,小华同学利用一个电流表查找电路故障。当她把电流表并联在灯L2两端时,灯L1亮而灯L2不亮;将电流表并联在灯L1两端时,两灯均不亮。由此可以推断出电路的故障为　　　　　　　　。 15.如图甲所示电路,两灯正常发光,电流表A1的示数为0.6 A,电流表A2的示数如图乙所示。电流表A2测量的是通过　　　　(选填“L1”“L2”或“干路”)的电流,通过灯L2的电流为　　　　 A。 三、作图题16.设计一个病床呼叫电路。要求:开关S1控制指示灯L1和电铃;开关S2控制指示灯L2和电铃。请在图中连线,形成符合要求的完整电路图。四、实验探究题17.下面是物理课本中“两种电荷”一节中“练习与应用”的部分内容。再给你提供丝绸、毛皮、玻璃棒、橡胶棒等器材,请选取其中的物品,判断上面的吸管带有正电还是负电。(1)写出你选用的实验器材:　　　　　　　　　　　　　　。 (2)简述实验步骤:　　　　　　　　　　　　　　　　　　　　　　　　　　。 (3)实验现象及结论:　　　　　　　　　　　　　　　　　　　　　　　　　　。 18.探究并联电路中电流特点的实验中,小华设计了如图甲所示的电路进行实验。(1)小华按照要求连接电路时,发现电流表指针指在零刻度线左侧,说明实验存在的问题是　　　　　　　　　　。 (2)在A、B、C三处各接入一个电流表,并选择合适的量程。闭合开关,测得A、B、C三处的电流分别为IA、IB、IC。小华更换不同的灯泡,重复实验,部分实验数据如表所示,可以得出结论:　　　　　　　　　　　　　　　(用文字表述)。 (3)老师要求小华在乙图中只改动一处就测出通过L1的电流,请用笔画线表示导线,在改动的线上打“×”并画出改动后的导线。五、计算应用题19.如图甲所示的电路,当只闭合开关S3时,电流表A1的示数为0.1 A;当只闭合开关S1、S2时,电流表A1的示数为0.5 A,电流表A2的示数如图乙所示。(1)当只闭合开关S3时,通过灯L1的电流是多少?(2)当只闭合开关S1、S2时,通过灯L2的电流是多少?(3)当只闭合开关S1、S2时,通过灯L1的电流是多少?参考答案1.D　解析:由实物图可知,发光二极管直接连接到水果电池两端,D符合题意。2.C　解析:根据电荷间的相互作用规律和带电体能够吸引轻小物体的性质可知,甲球带正电,甲和乙相互吸引,则乙球可能带负电,也可能不带电;甲和丙互相排斥,说明丙球带正电,C符合题意。3.D　解析:摩擦起电并不是创造了电荷,只是电荷从一个物体转移到另一个物体,使正、负电荷分开,所以静电除尘纸和地面摩擦后带有异种电荷,A、B错误。静电除尘纸吸附灰尘的原因是带电后的静电除尘纸能够吸引轻小物体,C错误,D正确。4.C　解析:由题图可知,开关、电动机和电源依次连接,是串联的,A错误。导线通常用铜、铝等导体材料制成,B错误。电池的作用是为电动机提供电能,C正确。在电源外部,电流是从正极出发经电动机回到负极,D错误。5.C　解析:甲验电器带负电是因为它得到了电子,A错误。甲验电器的金属箔片张开是由于同种电荷互相排斥,B错误。用金属棒把甲和乙连接起来,甲验电器金属箔片上的电子转移到乙上,所以甲的张角将变小,乙验电器金属箔片的张角将变大,C正确。自由电子的定向移动方向与电流方向相反,金属杆和金属球接触的一瞬间,自由电子的移动方向从甲到乙,金属杆中电流方向是从乙到甲,D错误。6.D　解析:由题图知,同时闭合开关S1和S2时,灯L1被短路,而L2接在电源上,此时L2能发光,L1不能发光,D符合题意。7.B　解析:根据题意知,“人脸识别”与输入“密码”匹配成功,或“人脸识别”与使用“钥匙”匹配成功,电动机M才可工作开锁,即只要有一个条件满足,电动机就工作,所以“人脸识别”开关与电动机应在干路上,“密码”开关与“钥匙”开关并联,B符合题意。8.D　解析:教室中的灯并联,互不影响,教室内的灯泡熄灭是断路;彩灯中的某一盏灯灯丝烧断,其他灯仍能正常发光,它们之间互不影响,则它们的连接方式是并联,D符合题意。9.AC　解析:由题图知,闭合开关时,两灯泡并列连接在电路中,故两灯泡并联,A正确。开关在干路中,控制整个电路;电流表和灯泡L1串联,因此电流表测的是通过L1的电流,B错误,C正确。闭合开关后,电流从电源正极出来,通过用电器流向电源负极,即从开关经a流向电流表,D错误。10.ACD　解析:只闭合S1、S3时,L1、L2串联接入电路且发光,L3没有接入电路,所以不发光,A正确。若先闭合S2、S4,再闭合S1、S3,则L1、L3并联接入电路,L1、L3发光,L2被短路,不发光,B错误。若先闭合S1、S3,再闭合S2,则L2被短路,只有L3发光,C正确。只闭合S2、S4时,L2和L3串联且发光,D正确。11.带电　吸引轻小物体　人体是导体解析:用丝绸快速摩擦塑料板,电子在丝绸和塑料板之间发生转移,使丝绸和塑料板都带电;带电体具有吸引轻小物体的性质,经过摩擦过的塑料板能吸引轻小的物体;由于人体是导体,可将电荷导走,这样木屑就能够掉下来。12.开关　电源解析:点击“无线反向充电”按键即可实现无线充电,说明该按键对电路起到控制作用,相当于电路中的开关;用该手机为另一部手机充电时,该手机提供电能,在电路中相当于电源。13.摩擦起电　从油罐到大地解析:油罐车在行驶过程中,油与罐壁之间由于摩擦生电,在罐体上储存大量的电荷;油罐带正电荷,自由电子通过“静电带”从大地移动到油罐,与正电荷中和,“静电带”中自由电子定向移动方向是从大地到油罐,电流的方向与自由电子定向移动的方向相反,所以此过程中的电流方向是从油罐到大地。14.灯L2断路解析:电流表相当于一根导线,当把电流表并联在灯L2两端时,灯L1亮而灯L2不亮,说明灯L1是完好的,一定是灯L2有故障;当电流表并联在灯L1两端时,两灯均不亮,进一步说明灯L2断路。15.干路　2解析:由题图知,两灯泡并联,电流表A1测L1支路的电流,即I1=0.6 A,电流表A2测干路电流,由于并联电路中干路电流等于各支路电流之和,所以,电流表A2示数应大于A1示数,即A2示数应大于0.6 A,由题图乙可知,电流表A2选用的测量范围应为0~3 A,示数为2.6 A,即干路电流I=2.6 A,故通过灯L2的电流I2=I-I1=2.6 A-0.6 A=2 A。16.如图所示解析:由题意知,S1控制指示灯L1,S2控制指示灯L2,说明两灯互不影响,即两灯并联,而两个开关都能控制电铃,所以电铃串联在干路上。17.(1)毛皮、橡胶棒(2)先用毛皮摩擦橡胶棒,再用橡胶棒靠近吸管的一端(3)用毛皮摩擦过的橡胶棒靠近带电的吸管,如果观察到吸管被排斥,说明吸管带负电,如果观察到吸管被吸引,说明吸管带正电(答案合理即可)18.(1)电流表没有调零(2)并联电路中,干路电流等于各支路电流之和(3)如图所示解析:(1)电流表指针指在零刻线左侧,说明电流表没有调零,接下来应对电流表进行调零。(2)由题图甲知,IA为干路电流,IB是L1所在支路的电流,IC为L2所在支路电流,由表格中的数据可得0.18 A+0.26 A=0.44 A,0.20 A+0.16 A=0.36 A,0.32 A+0.38 A=0.70 A,第一组数据存在误差,误差在允许范围内,由以上计算可得结论:并联电路中,干路电流等于各支路电流之和,即IA=IB+IC。(3)电流表测L1的电流时,电流表在L1所在的支路,与L1串联。19.(1)0.1 A　(2)0.26 A　(3)0.24 A解析:(1)当只闭合开关S3时,L1、L2串联,A1、A2测串联电路中电流,已知电流表A1的示数为0.1 A,由于串联电路中电流处处相等,通过L1的电流为0.1 A。(2)当只闭合开关S1、S2时,L1、L2并联,电流表A1测量干路中的电流,电流表A2测量通过灯L2的电流,由图乙可知,电流表A2的示数为0.26 A,即通过灯L2的电流为0.26 A。(3)当只闭合开关S1、S2时,L1、L2并联,根据并联电路电流规律可知通过灯L1的电流为IL1=I-IL2=0.5 A-0.26 A=0.24 A。如图所示,用一段细铁丝做一个支架,竖直的部分作为转动轴。把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上,吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电。实验序号IA/AIB/AIC/A10.440.180.2620.360.200.1630.700.320.38
