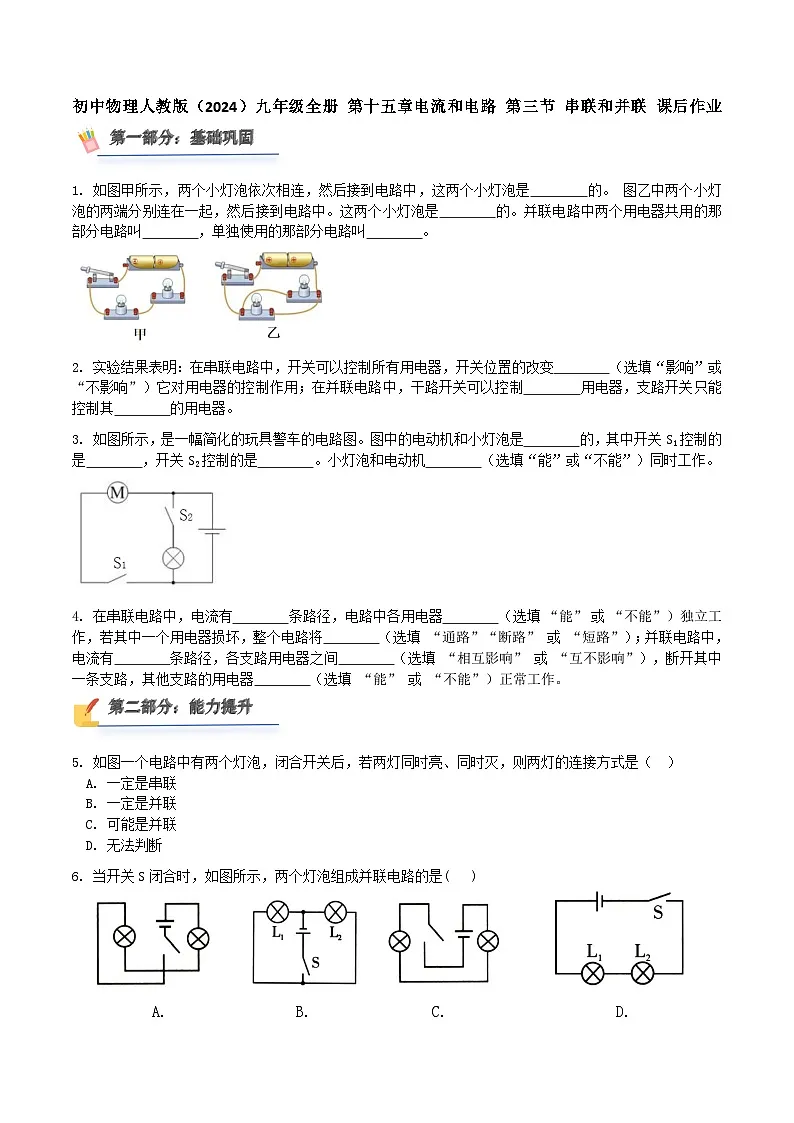

初中物理人教版（2024）九年级全册（2024）第十五章 电流和电路第2节 电流和电路精品综合训练题

这是一份初中物理人教版（2024）九年级全册（2024）第十五章 电流和电路第2节 电流和电路精品综合训练题，共3页。试卷主要包含了S2，电动机工作，小灯泡亮等内容，欢迎下载使用。

实验结果表明：在串联电路中，开关可以控制所有用电器，开关位置的改变 （选填“影响”或“不影响”）它对用电器的控制作用；在并联电路中，干路开关可以控制 用电器，支路开关只能控制其 的用电器。
如图所示，是一幅简化的玩具警车的电路图。图中的电动机和小灯泡是 的，其中开关S1控制的是 ，开关S2控制的是 。小灯泡和电动机 （选填“能”或“不能”）同时工作。
在串联电路中，电流有 条路径，电路中各用电器 （选填 “能” 或 “不能”）独立工作，若其中一个用电器损坏，整个电路将 （选填 “通路”“断路” 或 “短路”）；并联电路中，电流有 条路径，各支路用电器之间 （选填 “相互影响” 或 “互不影响”），断开其中一条支路，其他支路的用电器 （选填 “能” 或 “不能”）正常工作。
第二部分：能力提升
如图一个电路中有两个灯泡，闭合开关后，若两灯同时亮、同时灭，则两灯的连接方式是（ ）
一定是串联
一定是并联
可能是并联
无法判断
当开关S闭合时，如图所示，两个灯泡组成并联电路的是( )

B. C. D.
小刚同学为村边的小河设计一个“水位报警器”电路，要求：枯水期时开关断开，电灯和电铃均不工作；当雨季到来，水位升高到一定高度时开关闭合，灯亮铃响，即使电灯和电铃中的一个断路，另一个仍可工作。以下电路图中，符合设计要求的是 （ ）
B. C. D.
分析如图所示的电路中，闭合开关，以下说法正确的是( )
只闭合开关S1，电动机不工作，小灯泡亮
只闭合开关S2，电动机不工作，小灯泡亮
闭合开关S1、S2，电动机工作，小灯泡亮
断开开关S1、S2，电动机工作，小灯泡不亮
( 作图 )光控开关在天黑时自动闭合，声控开关在有声音时自动闭合。请用笔画线代替导线，将图中的器材连接成只有在夜晚且有人经过发声时，灯泡才会发光的电路。
第三部分：拓展延伸

（设计电路）举重比赛时有一位主裁判和两位副裁判，每位裁判控制一个开关，只有当主裁判闭合开关S1，且至少有一位副裁判闭合开关S2或S3时，指示灯L发光才代表运动员举重成功。请用笔代替导线完成该电路连接。(要求导线不能交叉)。
参考答案
串联、并联、干路、支路
不影响、所有、所在支路
并联、电动机、小灯泡、能
一、不能、断路、多、互不影响、能
C
B
D
A
